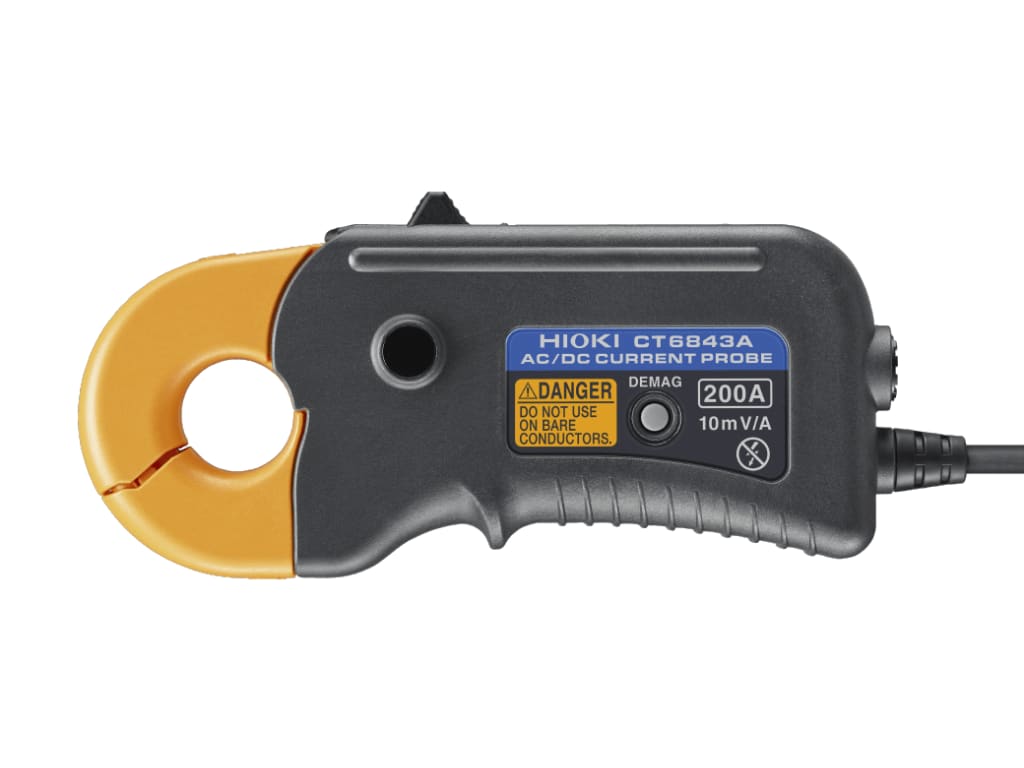

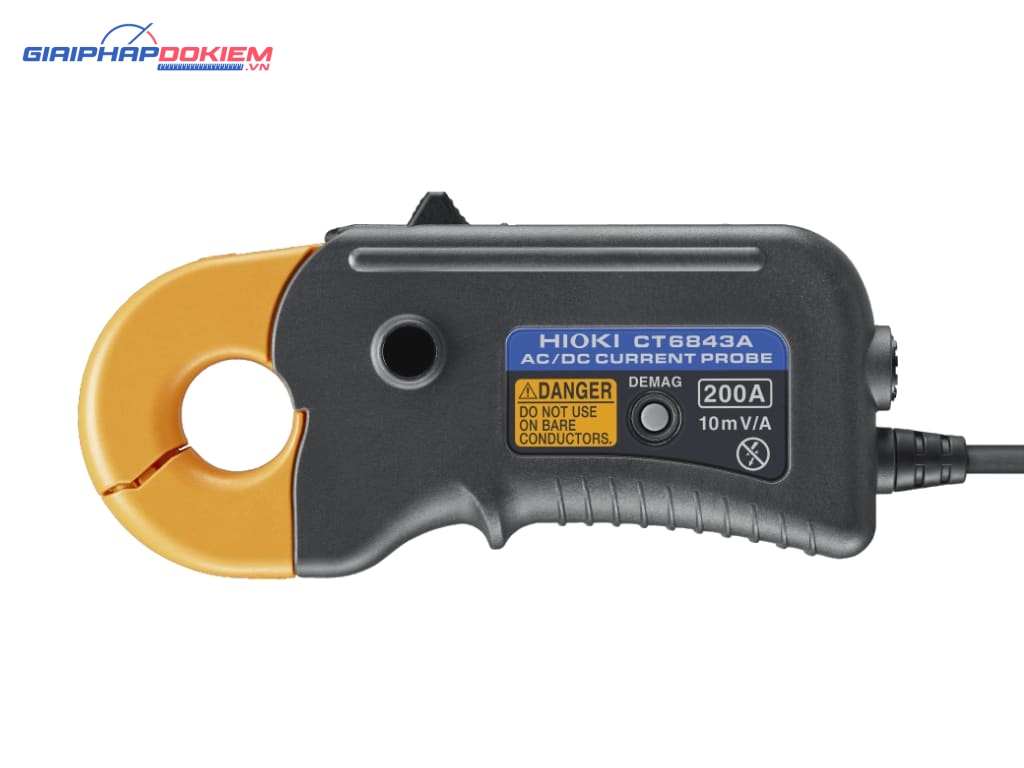

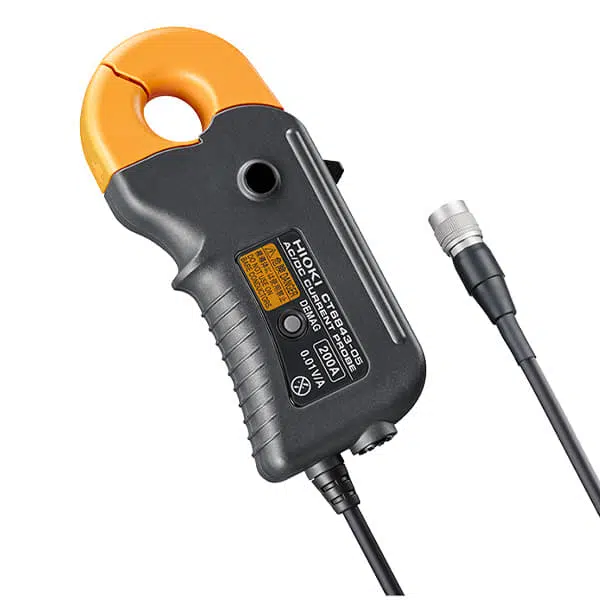

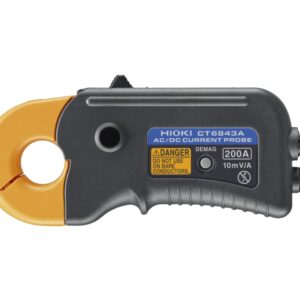

Kìm cảm biến dòng điện AC/DC Hioki CT6843A
Giá (chưa VAT): 0₫
Giá (gồm VAT 8%): 0₫
Messenger
Zalo
Thông tin sản phẩm
Giới thiệu kìm cảm biến dòng điện AC/DC Hioki CT6843A
Kẹp đo dòng điện AC/DC Hioki CT6843A có khả năng liên kết trực tiếp với các thiết bị Phân tích nguồn và HiCorders bộ nhớ của Hioki. Bên cạnh đó, thông qua việc sử dụng bộ chuyển đổi cảm biến phụ, nó cũng có thể gắn kết với các loại thiết bị như Máy đo công suất, Máy hiện sóng, DMM, và các thiết bị khác.
Thiết bị này phù hợp khi sử dụng với các thiết bị có trở kháng đầu vào ở mức 1 MΩ trở lên.
Đặc điểm nổi bật của Hioki CT6843A
- Băng thông tần số DC đến 700 kHz
- Dòng điện định mức 200 A AC/DC
- Nguồn điện sẽ được truyền đến thiết bị đo thông qua việc kết nối với Máy phân tích công suất Hioki hoặc các Thiết bị ghi sóng.
- Hioki CT6843A thích hợp cho các bài kiểm tra môi trường trong phạm vi nhiệt độ từ -40°C đến 85°C.
- Hoàn hảo cho việc đánh giá biến tần của xe điện (EV) và kiểm định hệ thống lưu trữ năng lượng từ pin mặt trời (PCS).
- Thiết kế cho phép thao tác bằng một tay và được trang bị cơ chế khóa chắc chắn.
Tính năng của CT6843A
Cảm biến dạng kẹp giúp loại bỏ nhu cầu cắt đường
Cảm biến dòng kiểu kẹp loại bỏ việc phải ngắt kết nối đường dây để đo dòng điện. Với cấu tạo này, chúng có thể thực hiện đo lường dòng điện trong các tình huống không cho phép ngắt đường dây, như kiểm tra xe điện trên băng chuyền kiểm tra và đánh giá hệ thống năng lượng mặt trời trong quá trình vận hành.
Kiểm tra hiệu suất nhiên liệu tuân thủ tiêu chuẩn quốc tế WLTP
Dòng Hioki CT6843A cho phép đo lường dòng điện trên các phương tiện đang hoạt động mà không yêu cầu việc ngắt kết nối dây cáp. Khi được sử dụng cùng với máy phân tích công suất, những thiết bị này có khả năng tính toán một cách chính xác dòng điện và công suất trong quá trình sạc và xả của hệ thống pin, giúp thực hiện đo lường hiệu suất nhiên liệu theo tiêu chuẩn WLTP.
Nhận ra độ chính xác đo lường vô song trong thiết kế kiểu kẹp
Dù cảm biến dòng điện dạng kẹp thường được ưa chuộng vì tính năng thuận tiện, nhưng chất lượng đo lường thường bị hạn chế về mặt độ chính xác. Tuy nhiên, CT6843A vượt trội hơn hẳn với thiết kế kẹp của mình, đảm bảo độ chính xác cao trong việc đo lường dòng DC trong xe điện sử dụng pin và trong các hệ thống năng lượng mặt trời.

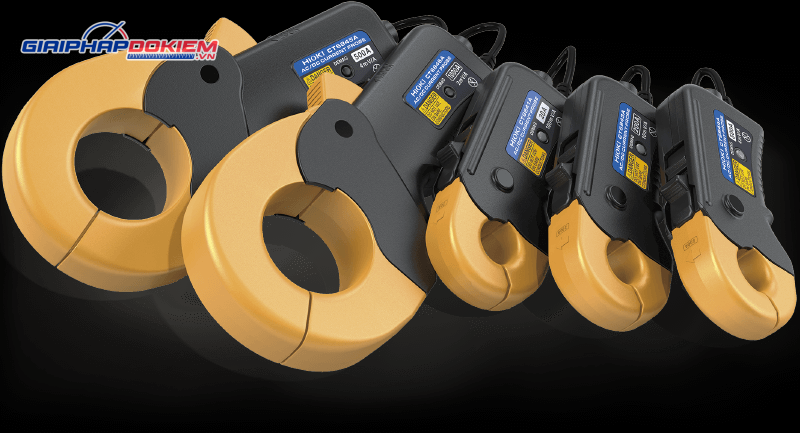

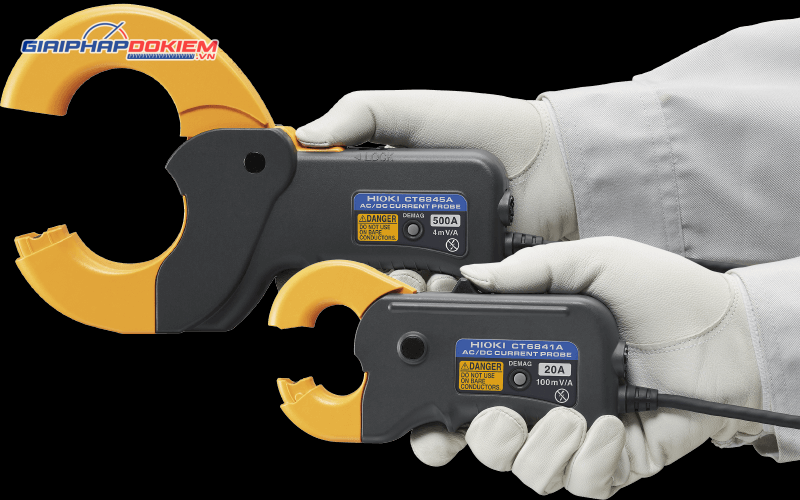

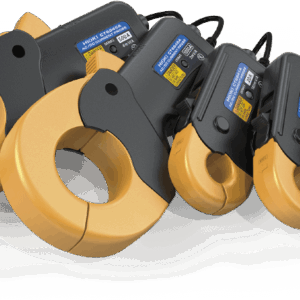

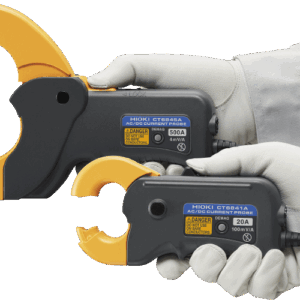

Dòng năm mô hình với định mức dòng điện tối đa là 1000 A
- CT6841A: Dòng điện định mức lên đến 20 A, dải tần số từ DC đến 2 MHz, đường kính dây dẫn tối đa là φ20 mm.
- CT6843A: Dòng điện định mức lên đến 200 A, dải tần số từ DC đến 700 kHz, đường kính dây dẫn tối đa là φ20 mm.
- CT6844A: Dòng điện định mức lên đến 500 A, dải tần số từ DC đến 500 kHz, đường kính dây dẫn tối đa là φ20 mm.
- CT6845A: Dòng điện định mức lên đến 500 A, dải tần số từ DC đến 200 kHz, đường kính dây dẫn tối đa là φ50 mm.
- CT6846A: Dòng điện định mức lên đến 1000 A, dải tần số từ DC đến 100 kHz, đường kính dây dẫn tối đa là φ50 mm.
Được thiết kế để đo lường dòng điện một cách chính xác trong khoảng nhiệt độ hoạt động rộng lớn, từ -40°C đến 85°C.
Biến đổi nhiệt độ là một thách thức lớn đối với các cảm biến dòng điện AC/DC, đặc biệt là khi cần quản lý dòng điện một chiều. Dòng Hioki CT6843A áp dụng công nghệ phát hiện cổng thông lượng, không giống như cách tiếp cận thông thường sử dụng phần tử Hall.
Phương pháp này cung cấp khả năng chống lại sự biến đổi nhiệt độ tốt hơn, cho phép đo lường dòng điện một cách chính xác trong nhiều điều kiện thử nghiệm đa dạng.
Tương thích với chức năng hiệu chỉnh pha tự động của Power Analyzer PW8001
Dòng Hioki CT6843A mang lại tính năng hiệu chỉnh pha tự động, cho phép người dùng tự động hiệu chỉnh pha của cảm biến dòng điện chỉ với việc kết nối vào Bộ phân tích công suất PW8001.
Tính năng này giúp tự động cài đặt các giá trị hiệu chỉnh pha, quy trình mà trước kia cần được thực hiện một cách thủ công, giảm thiểu các sai sót trong cài đặt và hỗ trợ việc đo lường công suất một cách chính xác. Điều này đặc biệt quan trọng vì tất cả cảm biến dòng điện đều có đặc tính pha và việc hiệu chỉnh pha bởi Bộ phân tích công suất là cần thiết để đảm bảo độ chính xác khi đo công suất.
Đặc tính kỹ thuật cơ bản của đầu đo Hioki CT6843A
| Dòng điện định mức | 200 A AC / DC |
|---|---|
| Băng thông tần số | DC đến 700 kHz |
| Đường kính của dây dẫn có thể đo được | Tối đa φ 20 mm (0,79 in.) |
| Tối đa đầu vào cho phép | ± 600 A đỉnh (Trong vòng 20 ms trong môi trường 40 ° C / 104 ° F trở xuống) |
| Điện áp đầu ra | 10 mV / A |
| Điện trở đầu ra | 50 Ω ± 10 Ω |
| Độ chính xác (biên độ) ± (% đọc +% toàn thang đo) | DC: 0,2% + 0,02% DC <f ≤ 100 Hz: 0,2% + 0,01% |
| Tuyến tính | ± 20 ppm điển hình |
| Tỷ lệ từ chối điện áp chế độ chung (CMRR) | DC đến 1 kHz ： 150 dB hoặc lớn hơn 1 kHz đến 10kHz ： 135 dB trở lên 10 kHz đến 100 kHz ： 115 dB trở lên 100 kHz đến 500 kHz ： 95 dB trở lên (ảnh hưởng đến điện áp đầu ra và điện áp chế độ chung) |
| Hiệu chỉnh pha tự động | Tự động hiệu chỉnh pha khi kết nối với PW8001 |
| Nhiệt độ hoạt động, độ ẩm | -40 ° C đến 85 ° C (-40 ° F đến 185 ° F), 80% RH trở xuống |
| Tiêu chuẩn | An toàn IEC 61010 Loại D EMC IEC 61326 |
| Chịu được điện áp | AC 4260 V |
| Nguồn | Nguồn được bổ sung thông qua Bộ phân tích nguồn PW8001, PW6001, PW3390, Bộ cảm biến CT9556, CT9555, CT9557 hoặc UNIT DÒNG ĐIỆN 3CH U8977 |
| Tối đa công suất định mức | 6 VA trở xuống (Khi đo 200 A / 55 Hz với nguồn điện ± 12 V) |
| Kích thước và khối lượng | Khoảng 153 mm W × 67 mm H × 25 mm D (xấp xỉ 6,02 inch. W × 2,64 inch. H × 0,98 inch. D), 380 g (13,4 oz.) |
| Độ dài dây cáp | Khoảng 3 m (9,84 ft.) |
| Phụ kiện | Dải đánh dấu × 6, Hộp đựng, Hướng dẫn sử dụng |
