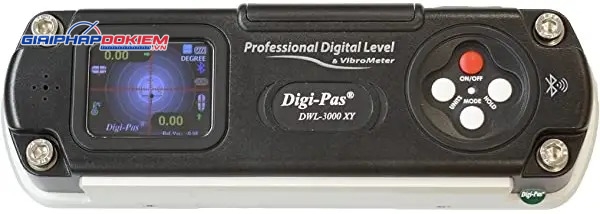

Máy cân bằng kỹ thuật số 2 trục độ chính xác cao Digi Pas DWL3000XY-Bluetooth

Máy cân bằng kỹ thuật số 2 trục độ chính xác cao Digi Pas DWL3000XY-Bluetooth

Digi Pas DWL3000XY-Bluetooth có hai phiên bản: DWL3000XY-USB, đây là phiên bản KHÔNG có Bluetooth. Giao tiếp của nó sử dụng cáp USB. Digi Pas DWL3000XY-Bluetooth, giao tiếp của nó sử dụng Bluetooth không dây và cả cáp USB.
Đối với các mẫu có độ chính xác cao hơn với kết nối Bluetooth không dây (PC & Điện thoại thông minh): DWL3500XY và DWL8500XY

Đặc điểm kỹ thuật Digi Pas DWL3000XY-Bluetooth

Phạm vi đo từ 0° ~ ±90° Trục đơn; 0° ~ ±15° Trục kép
Độ phân giải 0,01° (175µm/M) (0,002 in/Ft)
Độ chính xác: ± 0,01° ở 0° đến ±10,00°; ± 0,03° ở các góc khác
Hiển thị đồ họa màu kỹ thuật số của hai góc
Bật nguồn điện ngoài USB
Máy đo độ rung hiển thị đồ thị rung động thời gian thực
Phần mềm đồng bộ PC cơ bản Kết nối USB (5 mét) với thiết bị để hiển thị dữ liệu từ xa
Phần mềm đồng bộ PC chuyên nghiệp Kết nối USB với thiết bị để ghi dữ liệu từ xa (Tùy chọn)
Kết nối Bluetooth năng lượng thấp không dây (khoảng 30 mét) từ PC đến thiết bị (tùy chọn)
Nhiệt độ hoạt động ở -10°C đến +50°C

Lợi ích sử dụng của Digi Pas DWL3000XY

• Digi Pas DWL3000XY TỐC ĐỘ & CHÍNH XÁCMàn hình kỹ thuật số đồng thời 2 trục có độ phân giải cao 0,01°(175 µm/M) về phép đo độ cân bằng và độ rung giúp tiết kiệm thời gian và đảm bảo chất lượng công việc chuyên nghiệp.
• SỰ RÕ RÀNGMàn hình hiển thị số và đồ họa màu kỹ thuật số cho phép thu thập dữ liệu cân bằng/căn chỉnh góc kỹ thuật số theo thời gian thực để phân tích và giải trình khi đưa máy vào vận hành.
• HIỆU QUẢKết nối USB hoặc Bluetooth không dây đo từ xa mang lại những lợi thế mà thước thủy truyền thống khó có thể sánh kịp. Nghĩa là, về cơ bản, chỉ cần một người để cân bằng/căn chỉnh máy.
• CHỨNG NHẬNHiệu suất độ chính xác của sản phẩm được kiểm tra theo thông số kỹ thuật và được xác nhận lại định kỳ bởi nhiều Phòng thí nghiệm hiệu chuẩn và thử nghiệm của bên thứ ba được công nhận tại Hoa Kỳ, Nhật Bản, Vương quốc Anh và Đức có thể truy xuất nguồn gốc theo NIST, JIS, UKAS và DIN.

Đặc trưng của thiết bị Digi Pas DWL3000XY

•

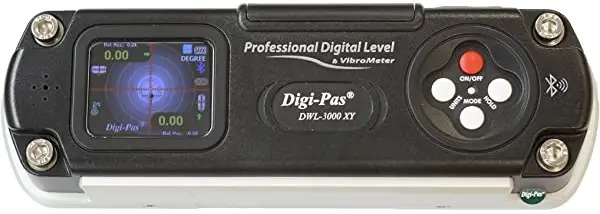

  MÀN HÌNH GÓC KÉP

  Hiển thị đồ họa màu hai trục (XY) về các phép đo góc và độ rung, hiển thị kỹ thuật số và tương tự theo thời gian thực để theo dõi góc và độ rung, ghi dữ liệu và phân tích. Cần có phần mềm PC Sync Pro để ghi và xuất dữ liệu.

•


  ĐO GÓC CHÍNH XÁC

  Độ phân giải đo góc 0,01°. Kết nối USB PC (Kết nối Bluetooth không dây – tùy chọn) cho khả năng ghi dữ liệu từ xa. Hiển thị đồ họa dữ liệu đo theo thời gian thực trên màn hình LCD TFT của thiết bị.

•


  MÁY ĐO RUNG ĐỘNG

  Máy đo độ rung tích hợp để theo dõi độ rung theo thời gian thực, ghi lại và phân tích dữ liệu. Hiển thị đồ họa dữ liệu đo lường theo thời gian thực trên màn hình LCD TFT của thiết bị. Tính năng máy đo độ rung cho phép người dùng theo dõi, giám sát, ghi lại và phân tích các mẫu rung động dưới dạng số và đồ họa của máy móc/thiết bị chính xác trong điều kiện làm việc (trạng thái động).

•


  GÓC ĐO

  Máy đo góc tích hợp để theo dõi góc theo thời gian thực, ghi dữ liệu và phân tích. Hiển thị đồ họa dữ liệu đo theo thời gian thực trên màn hình LCD TFT của thiết bị.

•


  THIẾT LẬP SỐ KHÔNG THAY THẾ

  Cho phép người dùng đo các góc tương đối trên một mặt phẳng chung so với một góc tham chiếu. Góc tham chiếu có thể được thiết lập bằng tính năng số không thay thế.

•


  THIẾT LẬP MỨC TUYỆT ĐỐI

  Cho phép người dùng thực hiện các phép đo đối xứng tuyệt đối cho cả vị trí “trước” và “sau” (180 độ) của bất kỳ góc đo nào.

•


  NGƯỜI DÙNG TỰ HIỆU CHỈNH

  Tính năng tự hiệu chuẩn dễ dàng cho phép người dùng thiết lập lại mức kỹ thuật số về độ chính xác cài đặt sẵn của nhà máy.

•

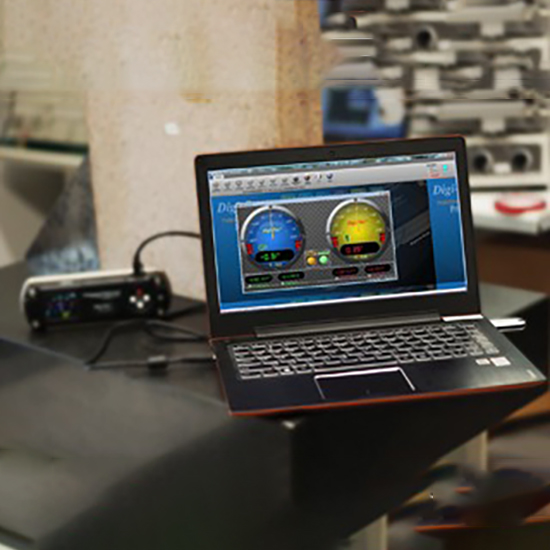

  Kết nối USB với máy tính

  Kết nối USB để thu thập, giám sát, ghi dữ liệu và phân tích từ xa trên máy tính.

•


  KẾT NỐI KHÔNG DÂY (TÙY CHỌN)

  Kết nối không dây (Bluetooth Low Energy – BLE) với thiết bị để giám sát, ghi dữ liệu và phân tích từ xa từ máy tính. (Yêu cầu phần mềm đồng bộ hóa PRO PC). Người dùng cũng có thể sử dụng điện thoại thông minh để kết nối với thiết bị bằng ứng dụng Digi-Pas.

•


  PHẦN MỀM PC SYNC – PHIÊN BẢN CHUYÊN NGHIỆP (TÙY CHỌN)

  Kích hoạt các tính năng nâng cao để Ghi dữ liệu từ xa, Xử lý và Phân tích trên các phép đo góc. Đặc biệt để tối ưu hóa hiệu suất vận hành máy chính xác.

•

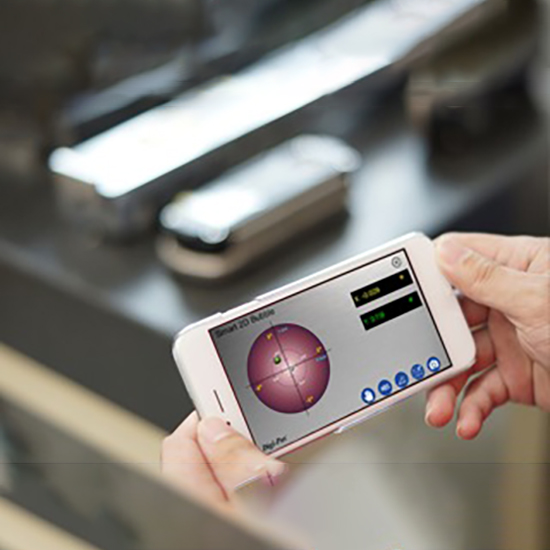

  ỨNG DỤNG DIGI-PAS LEVEL (ĐIỆN THOẠI THÔNG MINH/MÁY TÍNH BẢNG) (TÙY CHỌN)

  Người dùng có thể tận dụng tối đa các tính năng kết nối di động Bluetooth không dây từ xa cho các hoạt động cân bằng kỹ thuật số chính xác 2 trục.

Ứng dụng Digi Pas DWL3000XY

Nhiệm vụ đo góc và cân bằng chính xác về cơ bản liên quan đến các mặt phẳng đòi hỏi giải pháp 2 chiều thay vì phương pháp lọ ‘bong bóng’ trục đơn lỗi thời chỉ ra trạng thái cân bằng ‘bong bóng’ ‘một trục tại một thời điểm’.

Máy cân bằng kỹ thuật số chính xác 2 trục Digi-Pas ® hiển thị đồng thời các góc phẳng hai chiều, giúp đơn giản hóa và giải quyết hiệu quả những trở ngại khi đo góc theo từng trục một (công việc tốn thời gian và công sức thử nghiệm) thường gặp khi sử dụng các máy cân bằng kỹ thuật số truyền thống hoặc máy cân bằng ‘bong bóng’ một trục lỗi thời để thực hiện cân bằng mặt phẳng, đo góc nghiêng, lập hồ sơ độ phẳng bề mặt và các tác vụ căn chỉnh 2D chính xác.

• Digi Pas DWL3000XY được sử dụng để lắp đặt, thiết lập, bảo trì máy phay và mài bề mặt CNC. Thiết bị này có khả năng cân bằng chính xác đồ gá, đồ gá và bàn làm việc của máy trước khi gia công, giúp đạt được độ chính xác và độ phẳng tuyệt đối. Thiết lập chế tạo chính xác giúp các chi tiết gia công nằm trong phạm vi dung sai yêu cầu.
• Màn hình hiển thị đồng thời cho tính năng 2 trục của máy thủy bình kỹ thuật số Digi Pas DWL3000XY giúp tăng tốc quy trình cân chỉnh và giảm thời gian đào tạo cho người vận hành mới, giúp họ đạt được kết quả cân chỉnh chính xác và đáng tin cậy. Người vận hành không cần phải đo đạc tỉ mỉ theo cả hai hướng nhiều lần như với máy thủy bình một trục truyền thống.
• Gia công chi tiết/linh kiện chính xác đòi hỏi phải đảm bảo chất lượng liên tục và kiểm soát năng suất sản xuất, giảm phế liệu và chi phí. Độ rung do cân chỉnh không đúng cách ảnh hưởng đến hiệu suất chính xác của CNC. Digi Pas DWL3000XY với cảm biến rung động tích hợp và tính năng ghi dữ liệu cho phép đội ngũ sản xuất đánh giá hiệu quả độ ổn định của từng cấu trúc máy CNC bằng dữ liệu số và biểu đồ rung chính xác. Để xác định biên độ/mô hình rung động và phân tích trong quá trình vận hành (điều kiện động), tối ưu hóa hiệu suất chính xác của CNC.
• Việc cân bằng chính xác nền in 3D bằng Digi-Pas® DWL -3000XY là bước quan trọng nhất trong quá trình thiết lập máy in 3D để tạo ra mô hình 3D chất lượng cao. Việc cân bằng kém hoặc độ nghiêng nhẹ của nền in sẽ khiến các lớp in liên tục bị lệch, ảnh hưởng đến các đặc điểm chi tiết và hình dạng của mô hình 3D.
• Mô hình Digi Pas DWL3000XY 2 trục được sử dụng để lắp đặt và thiết lập Thiết bị Đo Thị lực. Cân bằng và kiểm tra độ ổn định vị trí của thiết bị CMM để chụp và đo hình ảnh sắc nét chất lượng cao ngay cả khi máy CCM hoạt động ở tốc độ cao nhất nhằm tối ưu hóa hiệu suất sử dụng.
• Mô hình Digi Pas DWL3000XY 2 trục được sử dụng để lắp đặt, thiết lập và bảo trì các thiết bị đo lường chính xác trong xưởng đúc wafer. Tính năng cân bằng chính xác với chức năng chẩn đoán rung động của DWL-3000XY cho phép máy ngăn ngừa rung động cấu trúc không cần thiết ảnh hưởng đến chất lượng và năng suất sản xuất.
• Digi Pas DWL3000XY được sử dụng để căn chỉnh các thiết bị chính xác. Độ cân bằng tuyệt đối và độ chính xác vị trí là những yêu cầu bắt buộc để đáp ứng dung sai chặt chẽ cho chất lượng cao nhất trong nhiều quy trình sản xuất tại các xưởng đúc wafer bán dẫn.
• Việc lắp đặt và bảo trì máy liên kết dây trong cụm lắp ráp bán dẫn đòi hỏi độ ổn định vị trí máy cao. Việc cân bằng chính xác với tính năng kiểm tra chẩn đoán rung động kế cho máy liên kết dây giúp ngăn ngừa rung động cấu trúc không cần thiết ảnh hưởng đến chất lượng liên kết dây và năng suất sản xuất. Tính năng cân bằng và rung động kế của DWL-3000XY đáp ứng mục đích trên một cách dễ dàng.
• Mô hình 2 trục Digi Pas DWL3000XY được sử dụng để giám sát và theo dõi độ ổn định cấu trúc (Cân bằng và rung động) của thiết bị sản xuất wafer chính xác nhằm kiểm soát năng suất sản xuất và phế liệu.

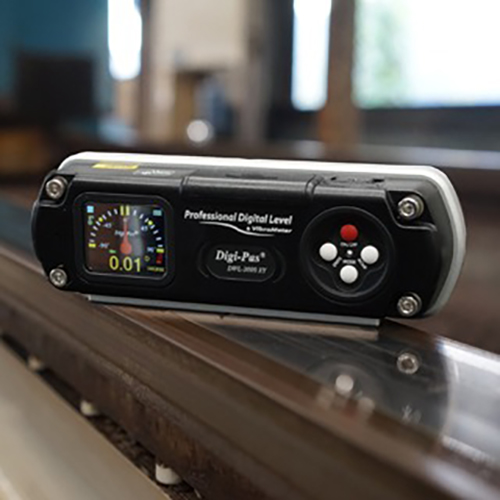

• Digi Pas DWL3000XY được sử dụng trong bảo trì và vận hành đường sắt để phát hiện biến dạng và thay đổi độ cao đường ray. Đây là một công cụ hữu ích hỗ trợ việc căn chỉnh, sửa chữa và xây dựng tuyến đường sắt mới. Việc cân bằng mặt cắt dọc và mặt cắt ngang đường ray chính xác giúp nâng cao tiêu chuẩn an toàn cho hoạt động đường sắt cao tốc.
• Mô hình Digi Pas DWL3000XY Dual Axis được sử dụng để thiết lập bệ phóng cho máy bay không người lái (UAV)
• Digi Pas DWL3000XY được sử dụng cho quá trình căn chỉnh chảo vệ tinh và lắp đặt ăng-ten.
• Digi Pas DWL3000XY được sử dụng để đo góc nghiêng của thuyền đang di chuyển.
