Máy đo màu bức xạ quang phổ Huicolor CL700

Máy đo màu bức xạ quang phổ Huicolor CL700

Máy đo màu bức xạ quang phổ Huicolor CL700 là một thiết bị đo lường quang phổ bức xạ và màu sắc chuyên dụng, thường được sử dụng để đánh giá các thông số quang học của nguồn sáng LED và trạng thái rắn, nhiệt độ màu, chỉ số hoàn màu, độ đồng đều, bước sóng chủ đạo, S/p, quang thông và các thông số khác.

I. Tổng quan về sản phẩm Huicolor CL700

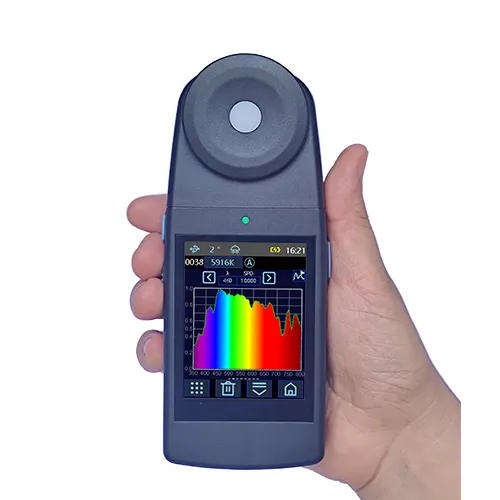

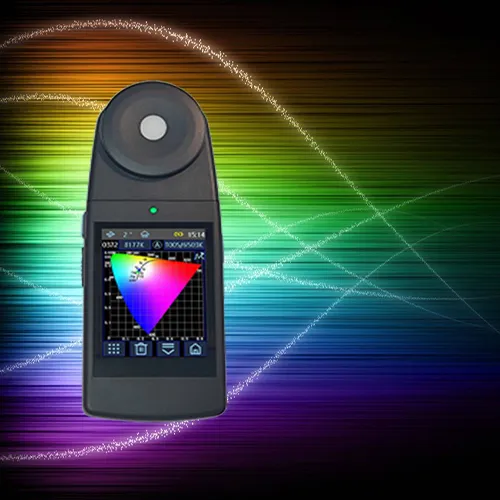

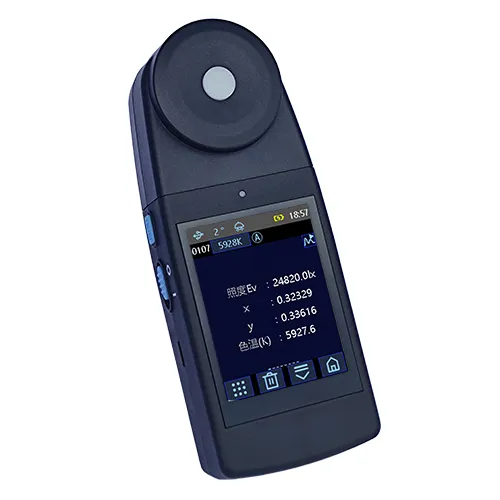

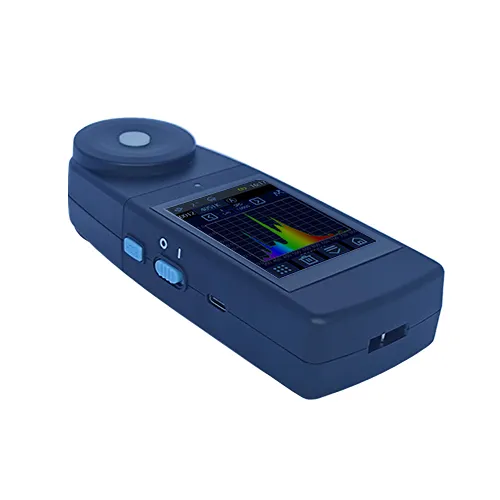

Máy quang phổ bức xạ CL700 là máy đo độ sáng cầm tay, được phát triển độc lập bởi Công ty Huicolor. Máy quang phổ sử dụng cách tử lõm có độ chính xác cao làm thành phần quang phổ, có thể thu thập bước sóng 360~780 nm, cho ra phổ bức xạ khoảng 1 nm, và dải EV có thể đạt tới 200.000 lx.

Thiết bị này được trang bị màn hình cảm ứng điện dung TFT 2,8 inch, pin Li-ion 4000mAh, chip đa chức năng Bluetooth/WIFI, bộ nhớ lưu trữ dung lượng lớn.

Thiết bị này không chỉ có thể đo phổ bức xạ, Ev, CCT, CRI, cân bằng trắng mà còn đo các thông số của đèn LED về sự phát triển của cây, mức độ nguy hiểm của ánh sáng xanh, gam màu hiển thị, độ đồng đều, CQS, TM-30 và các thông số khác.

II. Đặc điểm sản phẩm Huicolor CL700

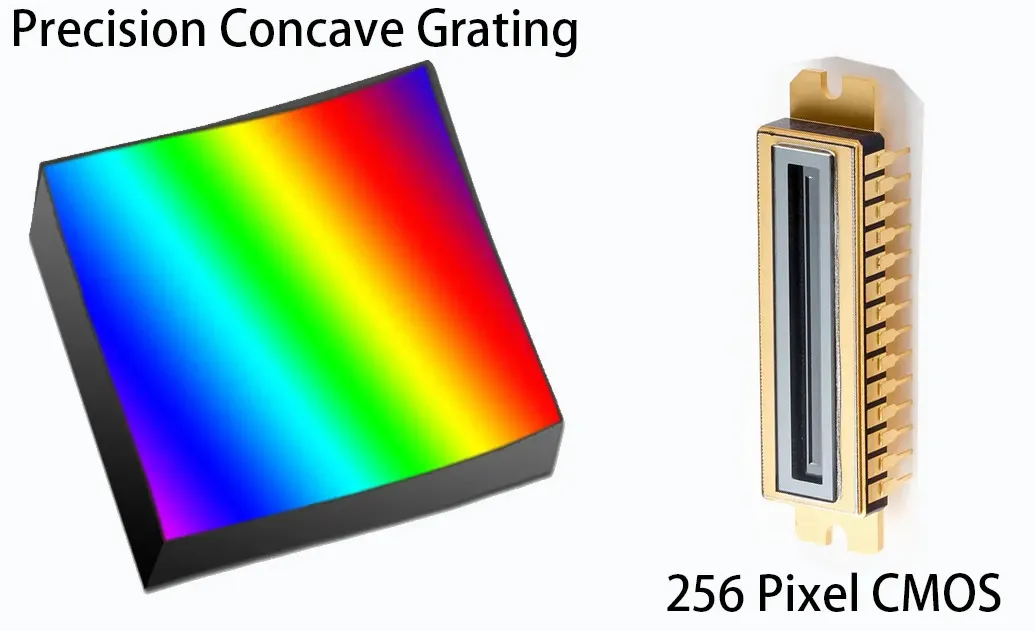

1. Thiết bị sử dụng cách tử lõm có độ chính xác cao làm thành phần quang phổ và cảm biến CMOS 256 pixel làm bộ phận dò. Với cấu trúc nhỏ gọn, thiết bị có thể đo phổ bức xạ của ánh sáng môi trường và các nguồn sáng nhấp nháy trong phạm vi bước sóng 360-780nm, đạt độ chính xác đo lường cao, với độ chính xác bước sóng 0,2 nm và đầu ra quang phổ 1 nm.

2. Thiết bị sử dụng bộ xử lý MCU cấp công nghiệp, được trang bị màn hình cảm ứng điện dung TFT 2,8 inch và bộ nhớ lên đến 8.000 bộ nhớ. Thiết bị vận hành đơn giản và hiệu suất ổn định.

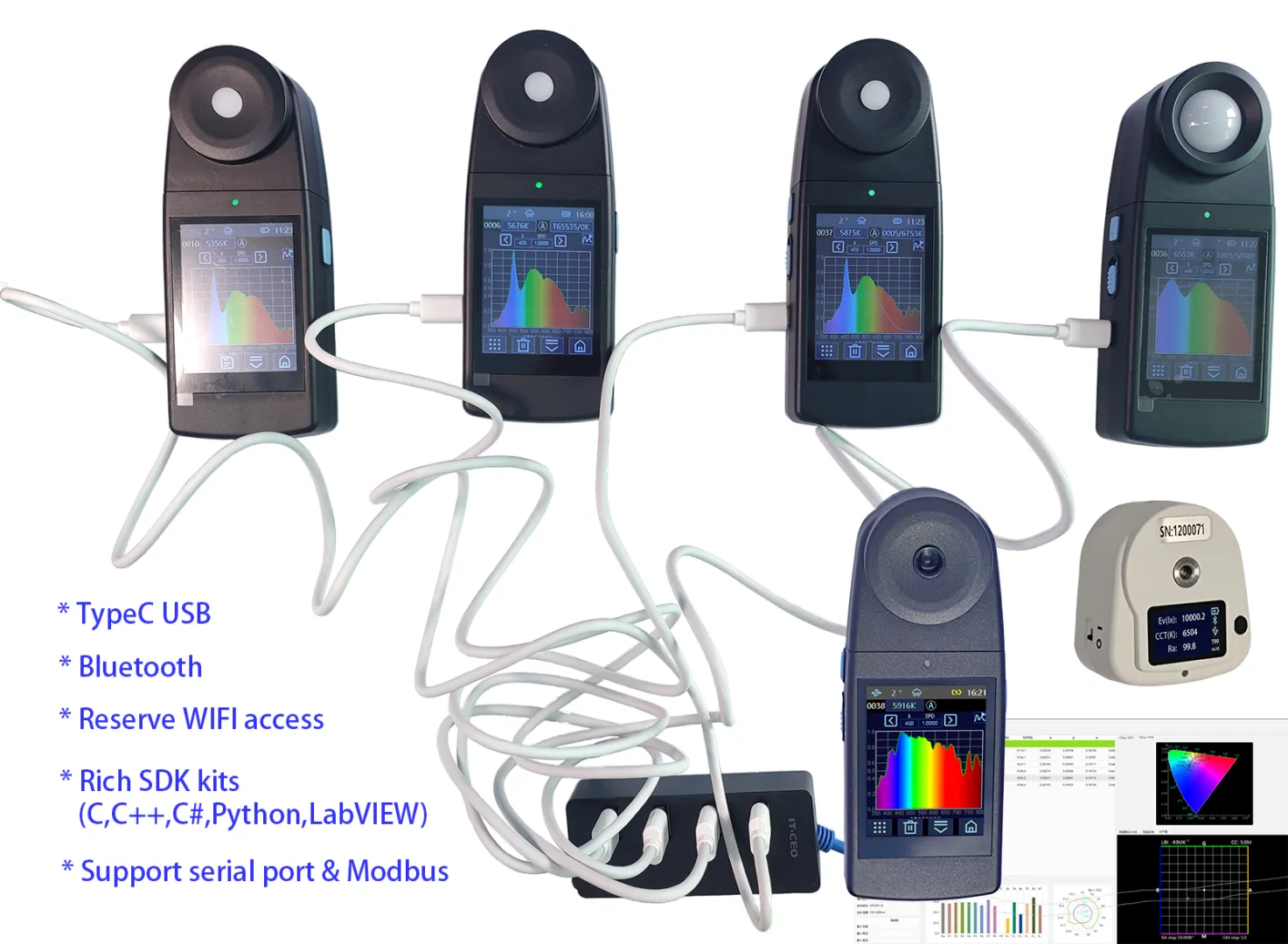

3. Thiết bị được trang bị pin lithium-ion 4000mAh, cho thời gian chờ dài. Thiết bị cũng được trang bị giao diện Type-C và Bluetooth 5.0, với giao diện WIFI riêng biệt. Các giao diện mở rộng phong phú này rất phù hợp cho việc phát triển thứ cấp và có nhiều ứng dụng.

4. Thiết kế ngoại hình mới lạ và thời trang dựa trên công thái học.

5. Thiết bị này không chỉ có thể kiểm tra quang phổ, Ev, nhiệt độ màu, chỉ số hoàn màu mà còn có thể kiểm tra cân bằng trắng, thông số đèn trồng cây, mức độ nguy hiểm của ánh sáng xanh, gam màu hiển thị, độ đồng nhất, CQS, chỉ số TM-30, độ truyền sáng và các thông số khác, với nhiều ứng dụng rộng rãi.

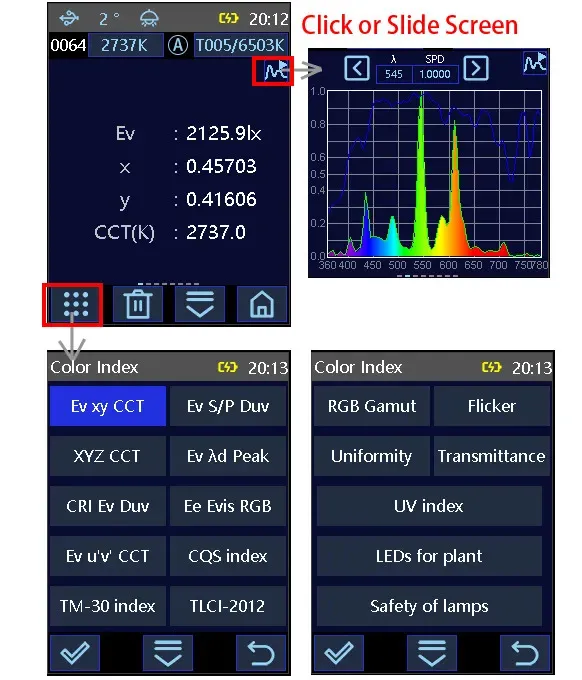

6. Thiết bị có nhiều chức năng kiểm tra, với các mô-đun chức năng được phân biệt rõ ràng, thao tác đơn giản, trơn tru và trôi chảy.

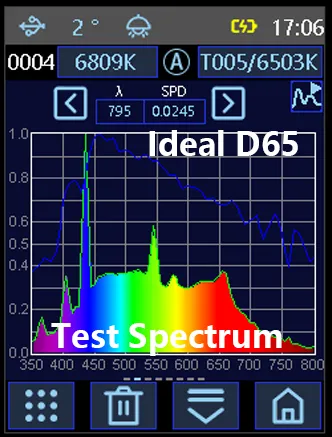

7. Thiết bị được chế tạo dựa trên phổ bức xạ của các nguồn sáng tiêu chuẩn như D65, A, C, D50 và D75. Ở chế độ so sánh, việc so sánh phổ với các mẫu cần kiểm tra rất thuận tiện.

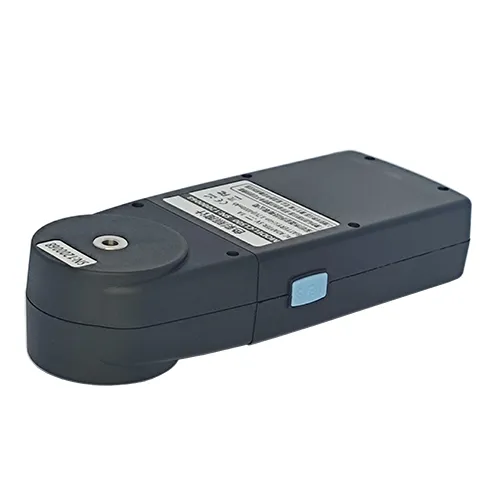

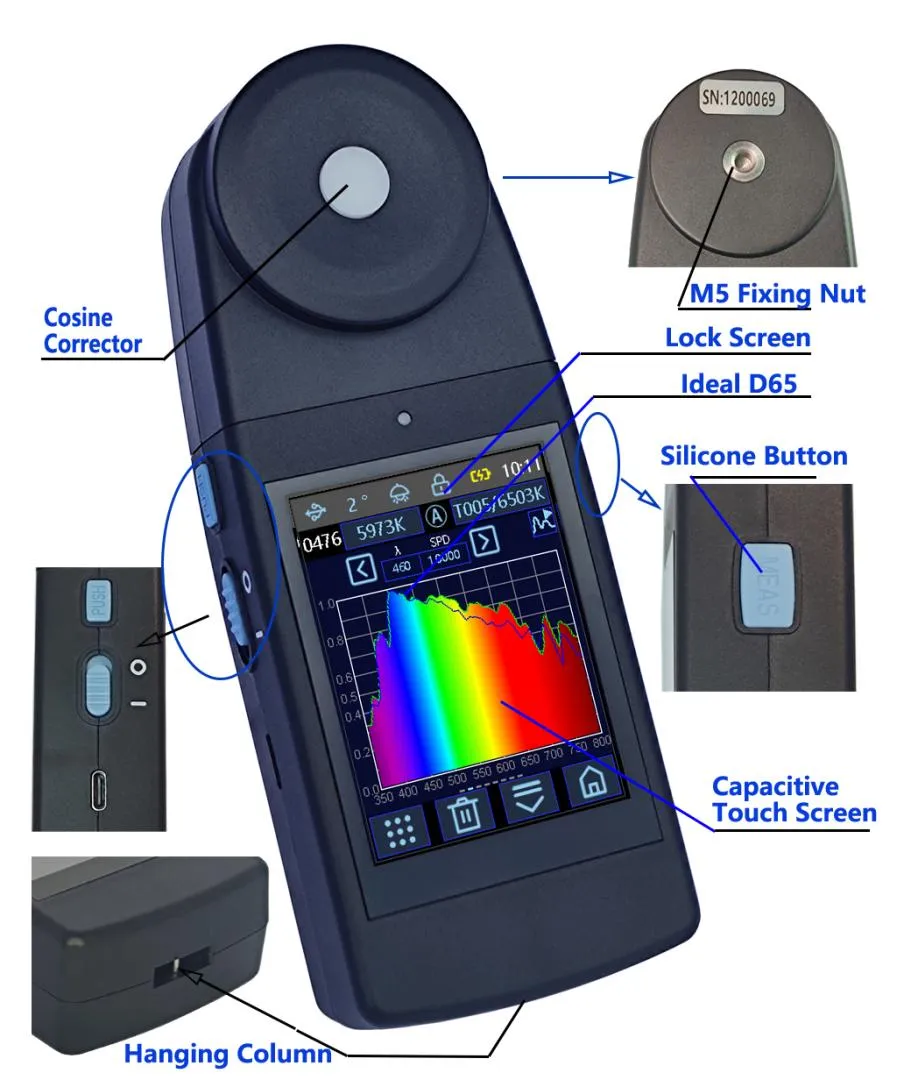

8. Giao diện đo của thiết bị có thể được khóa để tránh thao tác sai; đầu đo của thiết bị có thể tháo rời và có thể lắp theo hướng ngược lại 180 độ, rất tiện lợi khi sử dụng.
9. Kết quả thử nghiệm thiết bị phù hợp tốt với dữ liệu của máy quang phổ chất lượng cao được công nhận trong ngành.
10. Thiết bị này được ứng dụng rộng rãi trong ngành chiếu sáng LED, chiếu sáng kỹ thuật, nông nghiệp thông minh, màn hình hiển thị, truyền hình đa phương tiện, đèn bảo vệ mắt, tia cực tím UV, v.v.

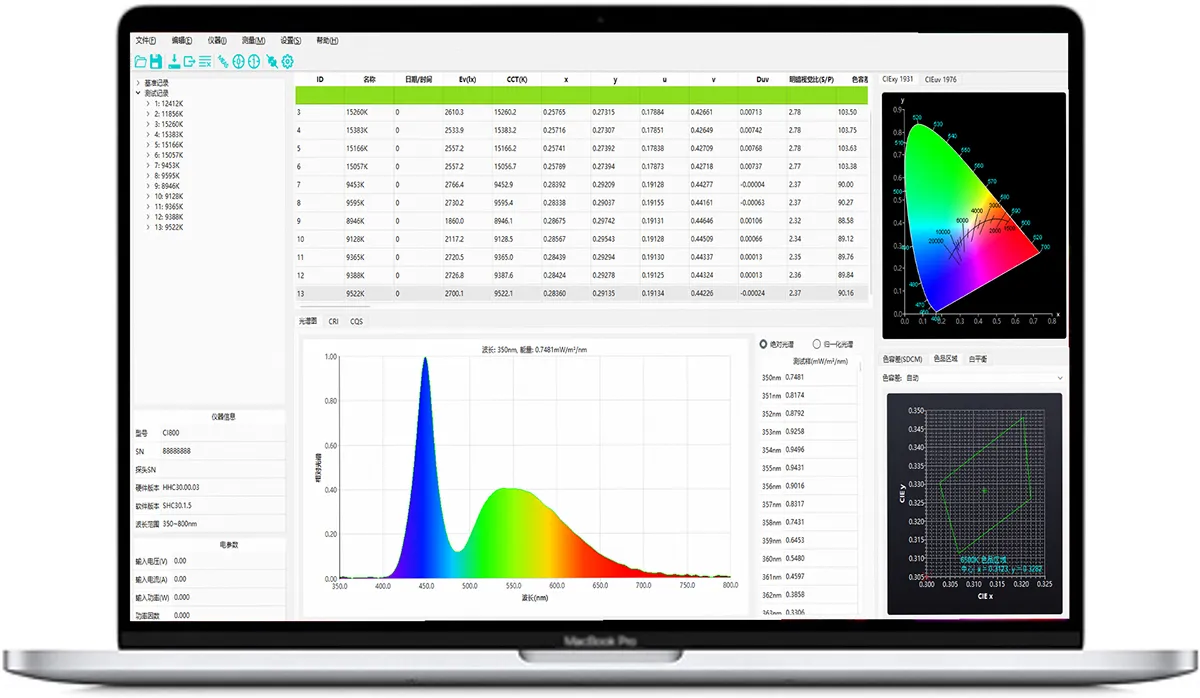

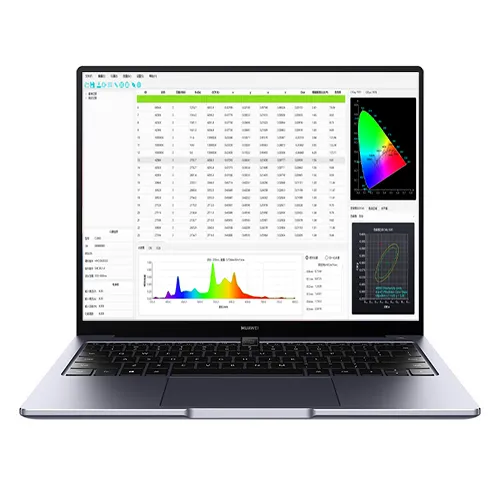

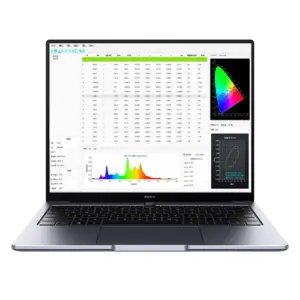

11. Thiết bị có phần mềm PC chuyên nghiệp, Rich SDK (hỗ trợ C #, C++, Python, LabView và các nền tảng khác).

III. Ứng dụng máy đo màu bức xạ quang phổ Huicolor CL700

3.1 Kiểm tra phổ nguồn sáng LED và trạng thái rắn, Ev, nhiệt độ màu, chỉ số hoàn màu, độ đồng đều, bước sóng chủ đạo, S/p, quang thông và các thông số khác

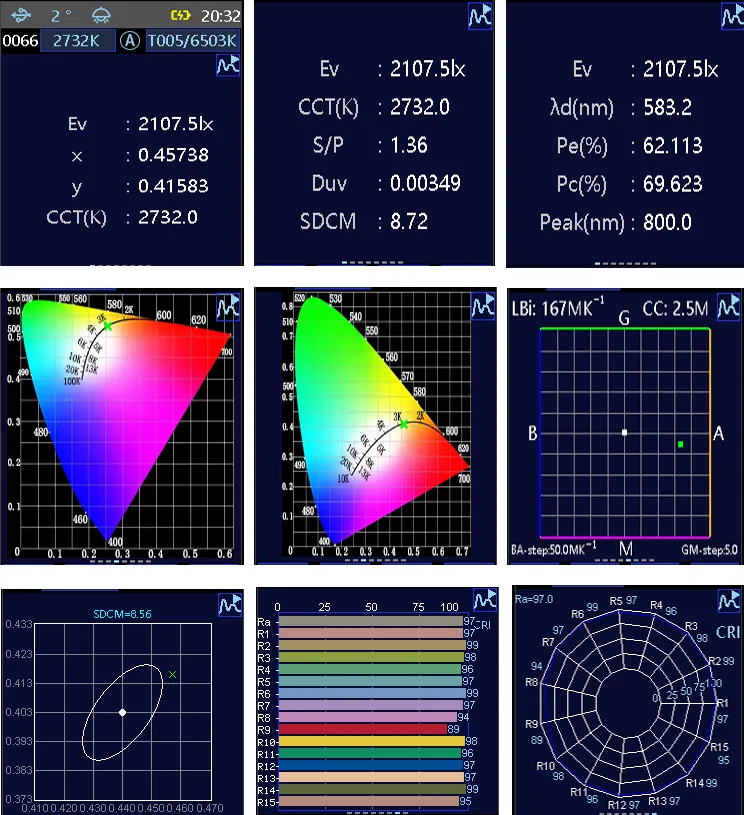

Thiết bị đo quang phổ độc lập CL700 có thể dễ dàng đo quang phổ, Ev, nhiệt độ màu, chỉ số hoàn màu, bước sóng chủ đạo, S/P, bước sóng cực đại, thông số đèn cây, phép đo đèn flash, cân bằng trắng của máy ảnh và các thông số đo khác.

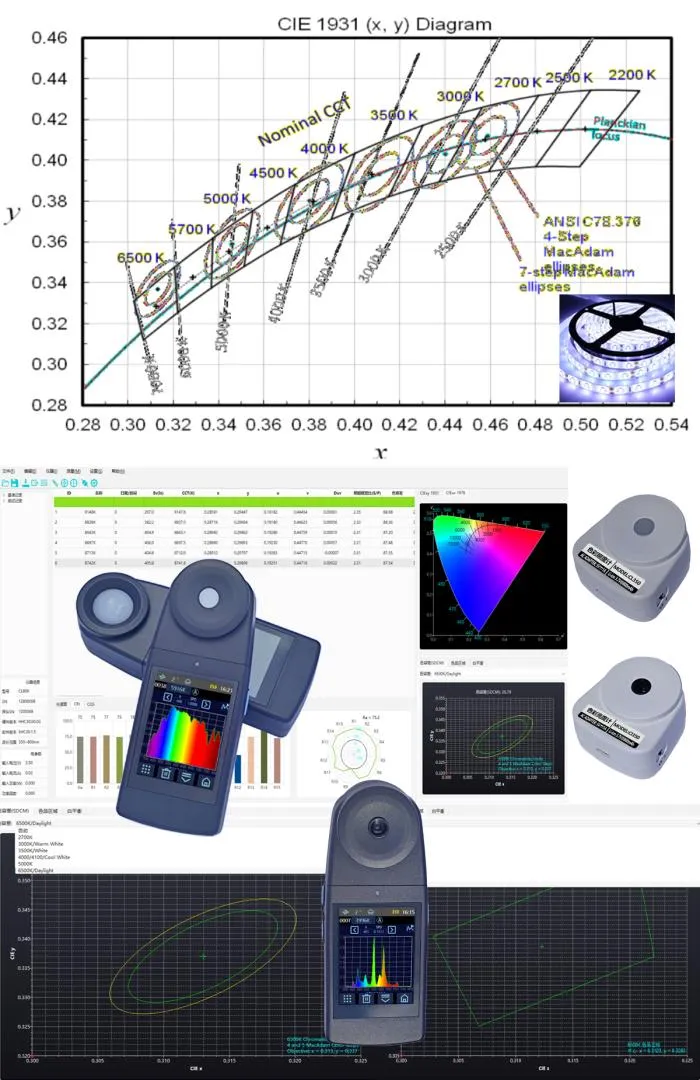

Thông lượng phát sáng có thể được đo bằng cách tích phân hình cầu. Với sự trợ giúp của phần mềm HIQC chuyên nghiệp, việc đo tọa độ sắc độ và phân loại nguồn sáng thể rắn LED có thể được thực hiện dễ dàng.

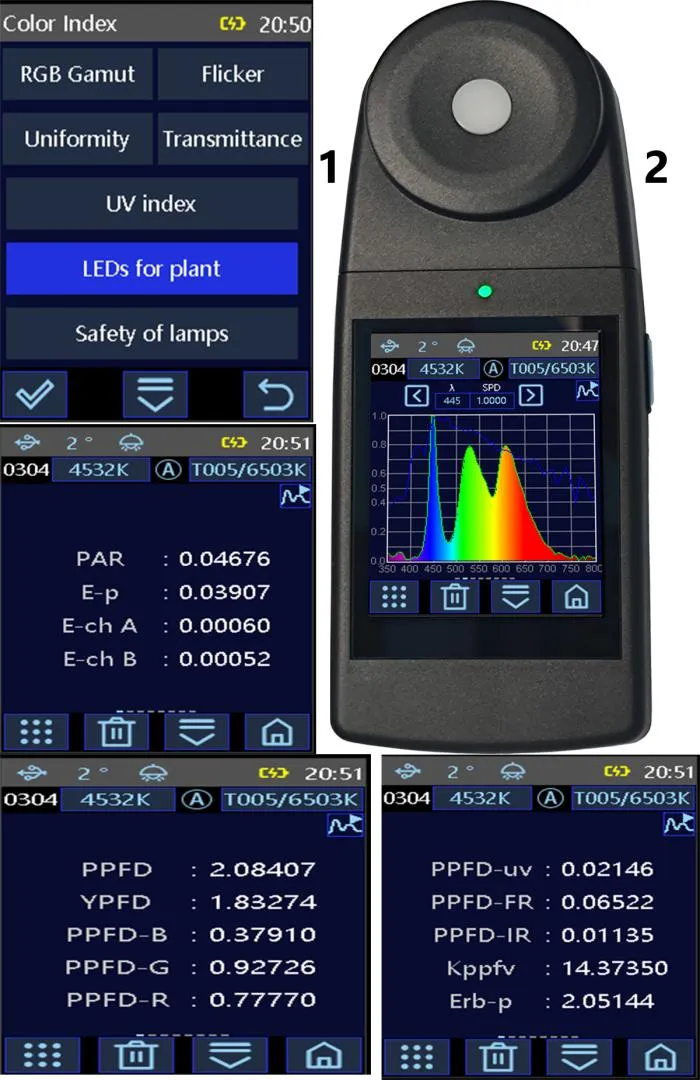

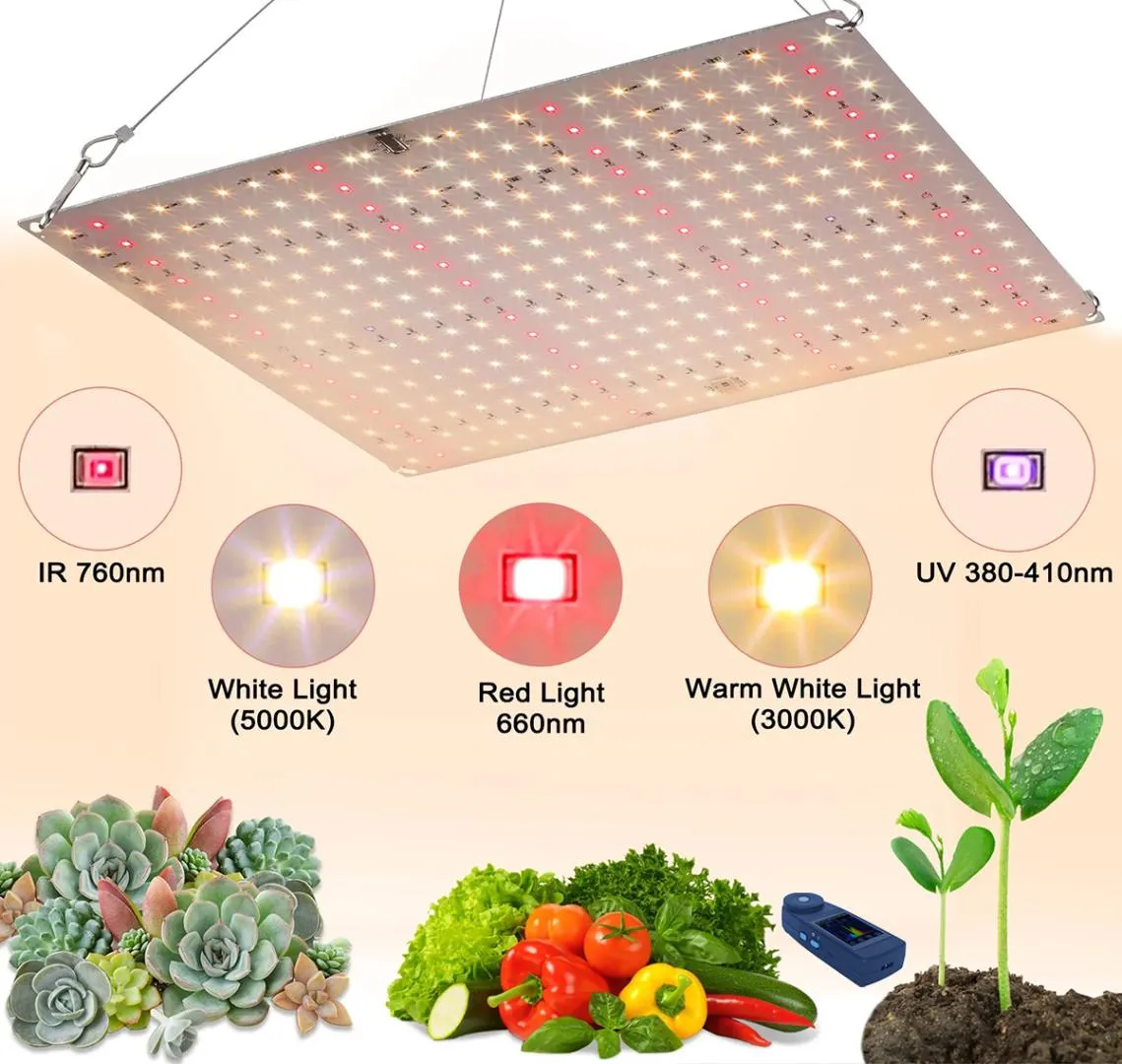

3.2 Đo PAR, PPFD, YPFD, E-ch A/B, Erb-p của đèn LED cho cây trồng trong nông nghiệp thông minh

Thiết bị đo quang phổ độc lập CL700 có thể dễ dàng đạt được phổ, Ev, bức xạ quang hợp hoạt động PAR, mật độ thông lượng photon quang hợp PPFD, mật độ thông lượng photon quang hợp hoạt động YPFD, cường độ bức xạ theo trọng số diệp lục E-ch A và E-ch B, cường độ bức xạ quang hợp EP, tỷ lệ bức xạ đỏ-xanh quang hợp Erb-p, v.v.

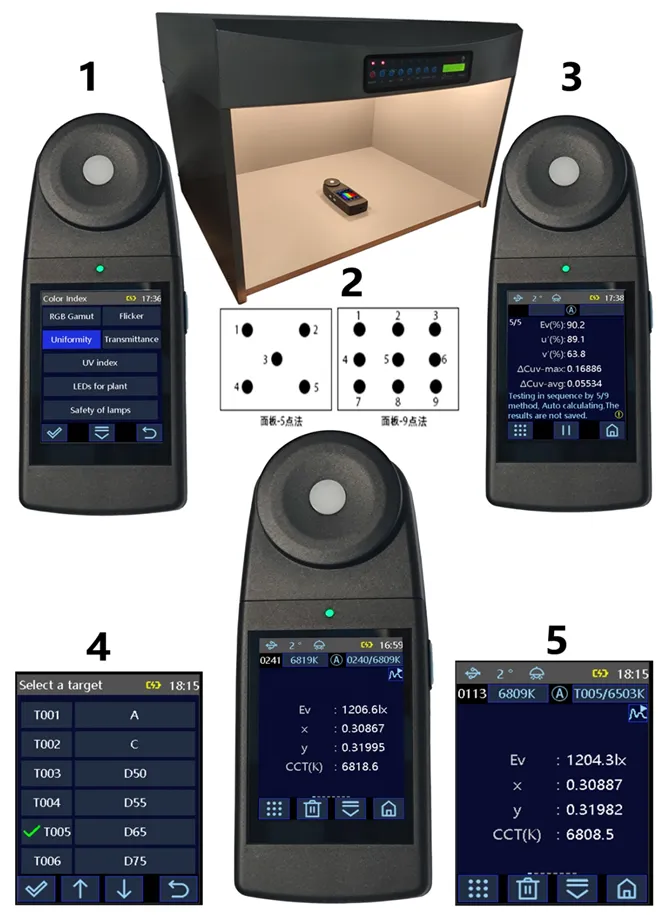

3.3 Nhiệt độ màu (CCT), Chỉ số hoàn màu (CRI), Đo độ đồng đều của hộp đèn hoặc bảng hiển thị

Các chỉ số kỹ thuật chính của hộp đèn bao gồm: chuẩn hóa phân bố quang phổ của nguồn sáng, độ đồng đều của nguồn sáng, độ ổn định của nguồn sáng, nhiệt độ màu và chỉ số hoàn màu của nguồn sáng, tuổi thọ của nguồn sáng. Máy quang phổ CL700 có thể dễ dàng đo lường độ ổn định, độ đồng đều và độ trùng khớp quang phổ của hộp đèn.

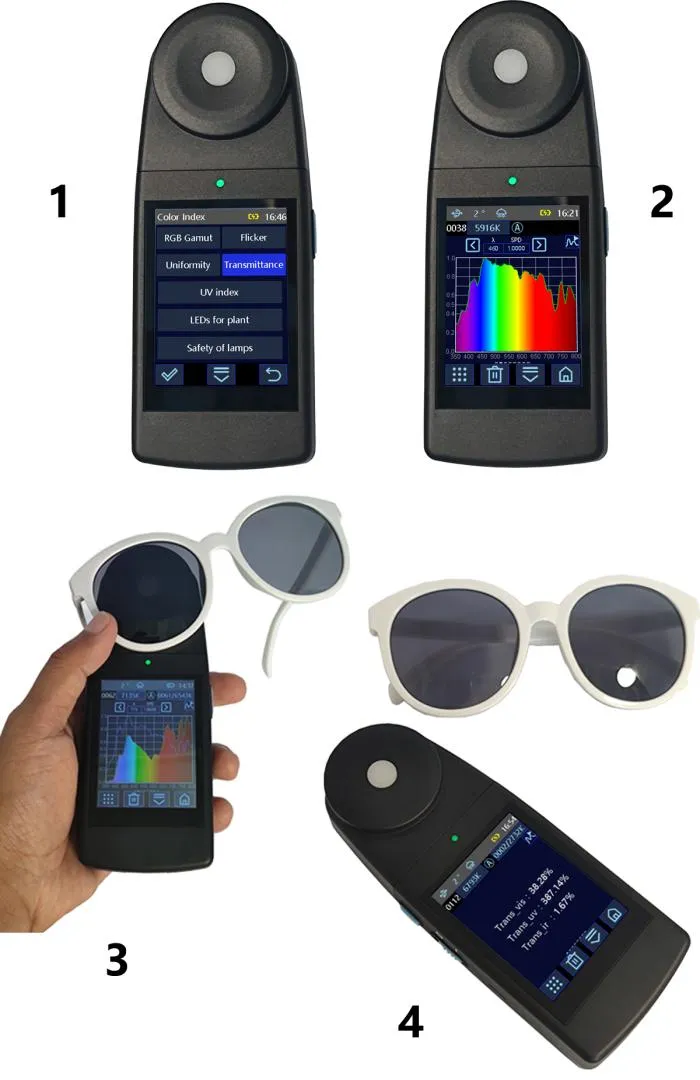

3.4 Kiểm tra độ truyền dẫn

Độ truyền ánh sáng khả kiến ​​thường là tỷ số giữa thông lượng ánh sáng khả kiến ​​ở bước sóng 380-780 nm, độ truyền tia UVA thường là tỷ số giữa thông lượng bức xạ UVA và UVA, và độ truyền tia IR là tỷ số giữa thông lượng bức xạ IR ở bước sóng trên 780 nm.

Nguồn sáng LED hoặc đèn halogen vonfram thường được sử dụng làm nguồn sáng trong máy đo độ truyền quang. Từ kết quả thử nghiệm, các nguồn sáng khác nhau có ảnh hưởng nhất định đến kết quả thử nghiệm độ truyền quang, thường ảnh hưởng khoảng 5%.

Nhiều tiêu chuẩn và tài liệu đã nêu rõ rằng đèn chiếu sáng tiêu chuẩn D65 là đèn chiếu sáng lý tưởng nhất cho máy đo độ truyền quang. Nguồn sáng tiêu chuẩn D65 là quang phổ mặt trời trung bình của bán cầu bắc Trái Đất, do đó độ truyền quang được thử nghiệm trong điều kiện nguồn sáng này rất đại diện và dễ dàng được công chúng chấp nhận. Khác xa với nguồn sáng tiêu chuẩn D65, nên kết quả thử nghiệm không được tốt lắm.

Máy quang phổ CL700 có thể sử dụng ánh sáng mặt trời ngoài trời (càng gần nguồn sáng tiêu chuẩn D65 càng tốt) làm nguồn sáng, sau hai lần thử nghiệm, kính thử nghiệm rất tiện lợi, kính kiến ​​trúc trong nguồn sáng tiêu chuẩn D65 trong điều kiện truyền qua.

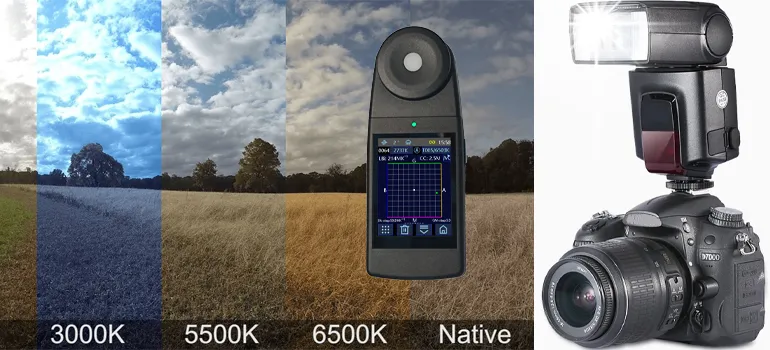

3.5 Cân bằng trắng của máy ảnh

Khi máy ảnh chụp, môi trường ánh sáng, đặc tính phản hồi của cảm biến, bộ lọc ống kính và các thông số phơi sáng có ảnh hưởng nhất định đến chất lượng hình ảnh. Khi môi trường ánh sáng và độ tương thích của cảm biến không cao, chất lượng hình ảnh có thể được tối ưu hóa bằng cách điều chỉnh bộ lọc ống kính. Máy đo độ sáng CL700 sẽ đo nguồn sáng và đưa ra số bộ lọc hiệu chỉnh cân bằng trắng tương ứng. Giá trị số bộ lọc bù trừ, và hậu tố G đại diện cho bộ lọc xanh lá cây, hậu tố M đại diện cho bộ lọc đỏ tươi. Thiết bị mặc định hỗ trợ bộ lọc bù trừ Kodak dòng G/M. Nếu cần các thương hiệu hoặc dòng bộ lọc khác, bạn có thể tìm nhà sản xuất để tùy chỉnh theo ý muốn.

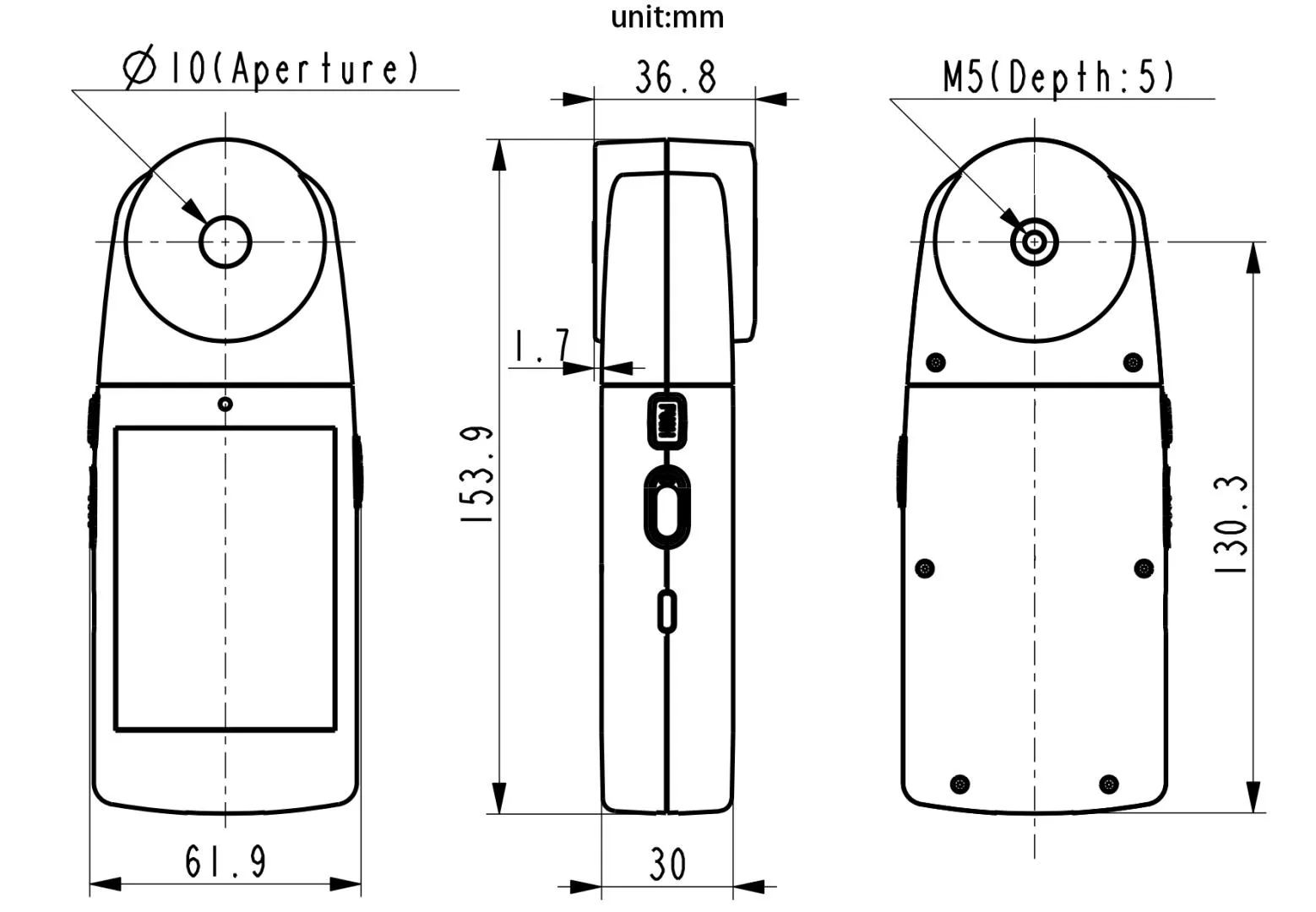

IV. Kích thước

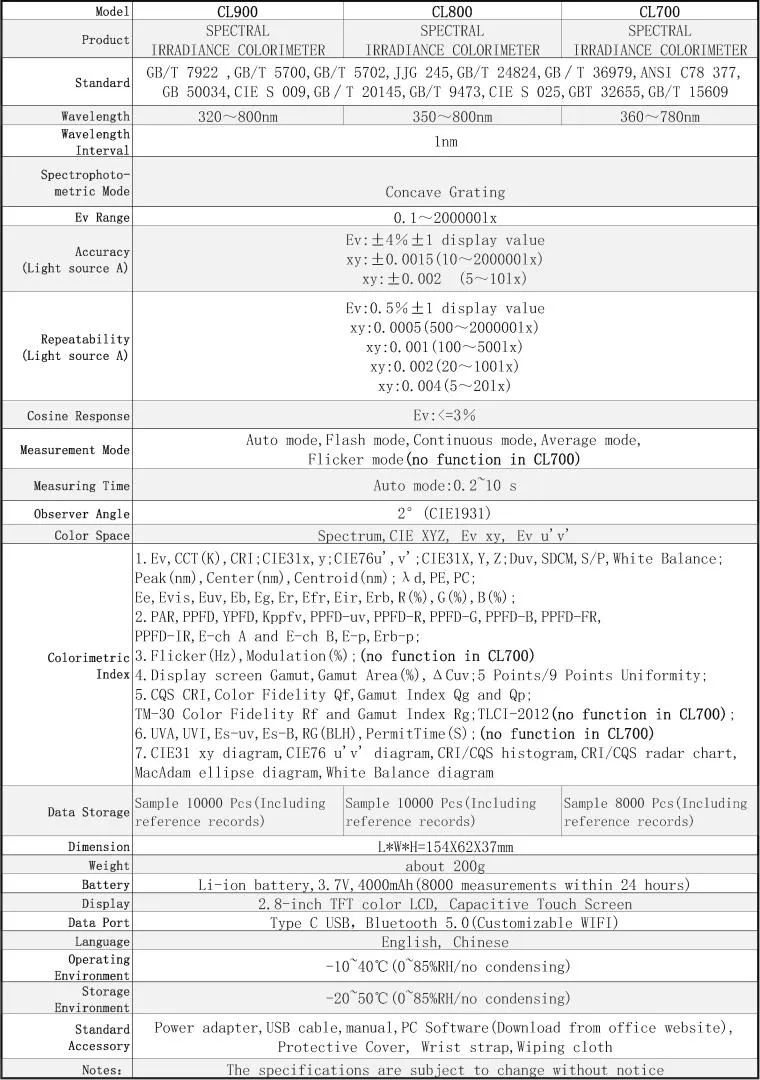

V. Thông số kỹ thuật
