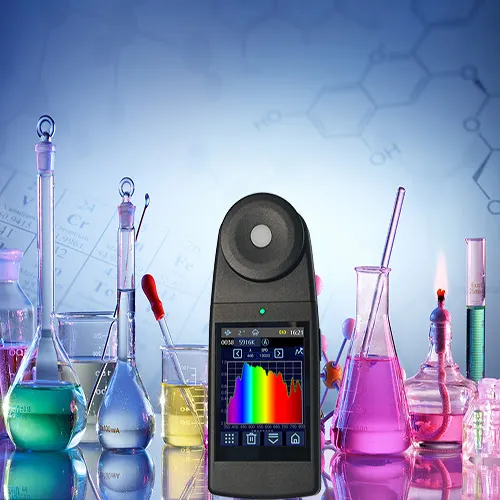

Máy đo màu bức xạ quang phổ Huicolor CL900

Máy đo màu bức xạ quang phổ Huicolor CL900

Máy đo màu bức xạ quang phổ Huicolor CL900 là một thiết bị đo bức xạ quang phổ chuyên nghiệp, hiệu suất cao, được thiết kế để đo lường chính xác các thông số quang phổ và màu sắc của nguồn sáng, đặc biệt là đèn LED và các hệ thống chiếu sáng trạng thái rắn khác.

I. Tổng quan về sản phẩm Huicolor CL900

Máy quang phổ bức xạ CL900 là máy đo độ sáng cầm tay, được phát triển độc lập bởi Công ty Huicolor. Máy quang phổ sử dụng cách tử lõm có độ chính xác cao làm thành phần quang phổ, có thể thu thập bước sóng 320~800 nm, cho ra phổ bức xạ khoảng 1 nm, và dải EV có thể đạt tới 200.000 lx.

Thiết bị này được trang bị màn hình cảm ứng điện dung TFT 2,8 inch, pin Li-ion 4000mAh, chip đa chức năng Bluetooth/WIFI, bộ nhớ lưu trữ dung lượng lớn.

Thiết bị này không chỉ có thể đo quang phổ bức xạ, Ev, CCT, CRI, cân bằng trắng mà còn đo các thông số của đèn LED về sự phát triển của cây, chỉ số UVI, mức độ nguy hiểm của ánh sáng xanh, gam màu hiển thị, độ đồng đều, CQS, TM-30, TLCI-2012, độ nhấp nháy và các thông số khác.

II Đặc điểm sản phẩm Huicolor CL900

1. Thiết bị sử dụng cách tử lõm có độ chính xác cao làm thành phần quang phổ và cảm biến CMOS 256 pixel làm đầu dò. Với cấu trúc nhỏ gọn, thiết bị có thể đo phổ bức xạ của ánh sáng môi trường và các nguồn sáng nhấp nháy trong phạm vi bước sóng 320-800nm, đạt độ chính xác đo lường cao, với độ chính xác bước sóng 0,2 nm và đầu ra quang phổ 1 nm.

2. Thiết bị sử dụng bộ xử lý MCU cấp công nghiệp, được trang bị màn hình cảm ứng điện dung TFT 2,8 inch và bộ nhớ lên đến 10.000 bộ nhớ. Thiết bị vận hành đơn giản và hiệu suất ổn định.

3. Thiết bị được trang bị pin lithium-ion 4000mAh, cho thời gian chờ dài. Thiết bị cũng được trang bị giao diện Type-C và Bluetooth 5.0, với giao diện WIFI riêng biệt. Các giao diện mở rộng phong phú này rất phù hợp cho việc phát triển thứ cấp và có nhiều ứng dụng.

4. Thiết kế ngoại hình mới lạ và thời trang dựa trên công thái học.

5. Thiết bị này không chỉ có thể kiểm tra quang phổ, Ev, nhiệt độ màu, chỉ số hoàn màu mà còn có thể kiểm tra cân bằng trắng, thông số đèn trồng cây, chỉ số UVI, mức độ nguy hiểm của ánh sáng xanh, gam màu hiển thị, độ đồng đều, CQS, chỉ số TM-30, tần số nhấp nháy, độ truyền sáng và các thông số khác, với nhiều ứng dụng rộng rãi.

6. Thiết bị có nhiều chức năng kiểm tra, các mô-đun chức năng được phân biệt một cách nhân văn, hoạt động đơn giản, trơn tru và trôi chảy.

7. Thiết bị được chế tạo dựa trên phổ bức xạ của các nguồn sáng tiêu chuẩn như D65, A, C, D50 và D75. Ở chế độ so sánh, việc so sánh phổ với các mẫu cần kiểm tra rất thuận tiện.

8. Giao diện đo của thiết bị có thể được khóa để tránh thao tác sai; đầu đo của thiết bị có thể tháo rời và có thể lắp theo hướng ngược lại 180 độ, rất tiện lợi khi sử dụng.
9. Kết quả thử nghiệm thiết bị phù hợp tốt với dữ liệu của máy quang phổ chất lượng cao được công nhận trong ngành.
10. Thiết bị này được ứng dụng rộng rãi trong ngành chiếu sáng LED, chiếu sáng kỹ thuật, nông nghiệp thông minh, màn hình hiển thị, truyền hình đa phương tiện, đèn bảo vệ mắt, tia cực tím UV, v.v.
11. Thiết bị có phần mềm PC chuyên nghiệp, Rich SDK (hỗ trợ C#, C++, Python, LabView và các nền tảng khác).

III Ứng dụng máy đo màu bức xạ quang phổ Huicolor CL900

3.1 Kiểm tra phổ nguồn sáng LED và trạng thái rắn, Ev, nhiệt độ màu, chỉ số hoàn màu, độ đồng đều, bước sóng chủ đạo, S/p, quang thông và các thông số khác

Thiết bị đo quang phổ độc lập CL900 có thể dễ dàng đo quang phổ, Ev, nhiệt độ màu, chỉ số hoàn màu, bước sóng chủ đạo, S/P, bước sóng cực đại, thông số đèn cây, nhấp nháy, đo đèn flash, cân bằng trắng của máy ảnh và các thông số đo khác.

Thông lượng phát sáng có thể được đo bằng cách tích phân hình cầu. Với sự trợ giúp của phần mềm HIQC chuyên nghiệp, việc đo tọa độ sắc độ và phân loại nguồn sáng thể rắn LED có thể được thực hiện dễ dàng.

3.2 Đo PAR, PPFD, YPFD, E-ch A/B, Erb-p của đèn LED cho cây trồng trong nông nghiệp thông minh

Thiết bị đo quang phổ độc lập CL900 có thể dễ dàng đạt được phổ, Ev, bức xạ quang hợp hoạt động PAR, mật độ thông lượng photon quang hợp PPFD, mật độ thông lượng photon quang hợp hoạt động YPFD, cường độ bức xạ theo trọng số diệp lục E-ch A và E-ch B, cường độ bức xạ quang hợp EP, tỷ lệ bức xạ đỏ-xanh quang hợp Erb-p, v.v.

3.3 Nhiệt độ màu (CCT), Chỉ số hoàn màu (CRI), Đo độ đồng đều của hộp đèn hoặc bảng hiển thị

Các chỉ số kỹ thuật chính của hộp đèn bao gồm: chuẩn hóa phân bố quang phổ của nguồn sáng, độ đồng đều của nguồn sáng, độ ổn định của nguồn sáng, nhiệt độ màu và chỉ số hoàn màu của nguồn sáng, tuổi thọ của nguồn sáng. Máy quang phổ CL900 có thể dễ dàng đo lường độ ổn định, độ đồng đều và độ trùng khớp quang phổ của hộp đèn.

3.4 Kiểm tra độ truyền dẫn

Độ truyền qua là tỷ số giữa quang thông (thông lượng bức xạ) của ánh sáng đi qua vật thể được đo và quang thông (thông lượng bức xạ) của ánh sáng tới. Độ truyền qua của ánh sáng khả kiến ​​thường là tỷ số giữa quang thông của ánh sáng khả kiến ​​ở bước sóng 380-780 nm, độ truyền qua của tia UVA thường là tỷ số giữa quang thông của tia UVA và tia UVA, và độ truyền qua của tia IR là tỷ số giữa quang thông của tia IR ở bước sóng trên 780 nm.

Nguồn sáng trong máy đo độ truyền quang thường là đèn LED hoặc đèn halogen vonfram. Từ kết quả thử nghiệm, các nguồn sáng khác nhau có ảnh hưởng nhất định đến kết quả thử nghiệm độ truyền quang, thường ảnh hưởng khoảng 5%.

Nhiều tiêu chuẩn và tài liệu quy định rõ ràng rằng đèn chiếu sáng tiêu chuẩn D65 là đèn chiếu sáng lý tưởng nhất cho máy đo độ truyền sáng. Nguồn sáng tiêu chuẩn D65 là quang phổ mặt trời trung bình của bán cầu bắc Trái Đất, do đó độ truyền sáng được kiểm tra trong điều kiện nguồn sáng này rất đại diện và dễ dàng được công chúng chấp nhận. Ví dụ, kính ngoài trời, kính chống tia UV và các tiêu chuẩn liên quan khác quy định rõ ràng rằng nên sử dụng nguồn sáng D65 để kiểm tra độ truyền sáng. Tuy nhiên, nguồn sáng được sử dụng bởi máy đo độ truyền sáng thông thường khác xa với nguồn sáng tiêu chuẩn D65, vì vậy kết quả kiểm tra không tốt lắm.

Máy quang phổ CL900 có thể sử dụng ánh sáng mặt trời ngoài trời (càng gần nguồn sáng tiêu chuẩn D65 càng tốt) làm nguồn sáng, sau hai lần thử nghiệm, kính thử nghiệm rất tiện lợi, kính kiến ​​trúc trong nguồn sáng tiêu chuẩn D65 trong điều kiện truyền qua.

3.5 Cân bằng trắng của máy ảnh

Khi máy ảnh chụp ảnh, môi trường ánh sáng, đặc tính phản hồi của cảm biến, bộ lọc ống kính và các thông số phơi sáng có ảnh hưởng nhất định đến chất lượng hình ảnh. Khi môi trường ánh sáng và độ khớp cảm biến không cao, chất lượng hình ảnh có thể được tối ưu hóa bằng cách điều chỉnh bộ lọc ống kính. Máy đo độ sáng CL900 đưa ra số bộ lọc hiệu chỉnh cân bằng trắng tương ứng bằng cách đo nguồn sáng. Trong biểu đồ cân bằng trắng của bài kiểm tra thiết bị, trục hoành biểu thị sự khác biệt về nhiệt độ màu giữa mẫu thử nghiệm hiện tại và mẫu so sánh mục tiêu; trục tung biểu thị giá trị số bộ lọc bù và hậu tố G biểu thị bộ lọc xanh lá cây, hậu tố M có nghĩa là bộ lọc đỏ tươi. Thiết bị mặc định hỗ trợ bộ lọc bù Kodak dòng G/M, nếu cần các thương hiệu hoặc dòng bộ lọc khác, có thể tìm nhà sản xuất để tùy chỉnh theo cá nhân.

IV Kích thước máy đo màu bức xạ quang phổ Huicolor CL900

V Thông số kỹ thuật
