Máy đo màu độ sáng quang phổ Huicolor CI800

Máy đo màu độ sáng quang phổ Huicolor CI800

Máy đo màu độ sáng quang phổ Huicolor CI800 là một thiết bị đo lường quang phổ và màu sắc chuyên dụng, độ chính xác cao, được thiết kế để phân tích các thông số ánh sáng của nhiều loại nguồn sáng khác nhau, đặc biệt là đèn LED và màn hình hiển thị.

I. Tổng quan về sản phẩm Huicolor CI800

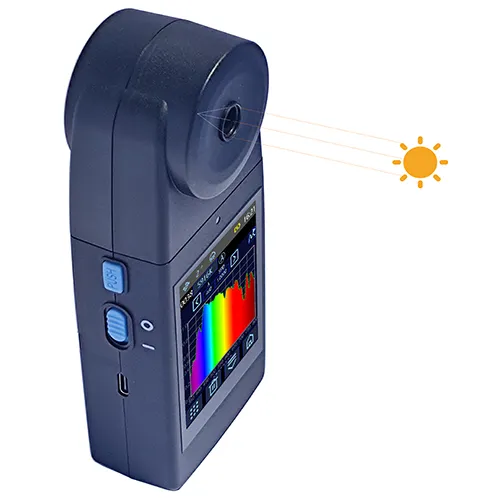

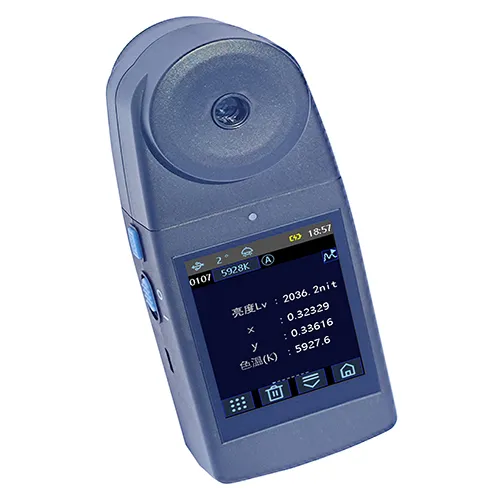

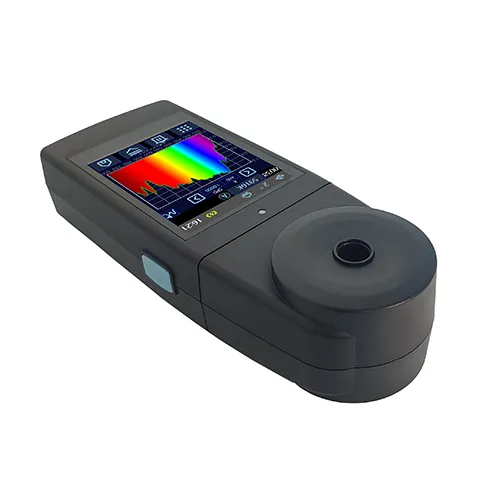

      Máy quang phổ bức xạ Huicolor CI800 là máy đo màu độ sáng cầm tay, được phát triển độc lập bởi Công ty Huicolor. Máy đo màu sử dụng cách tử lõm có độ chính xác cao làm thành phần quang phổ, có thể thu thập bước sóng 350~800 nm, cho ra phổ bức xạ cách nhau 1 nm. Thiết bị có góc đo 1°, diện tích đo tối thiểu φ6 mm và phạm vi đo tối đa 200.000 cd/m².

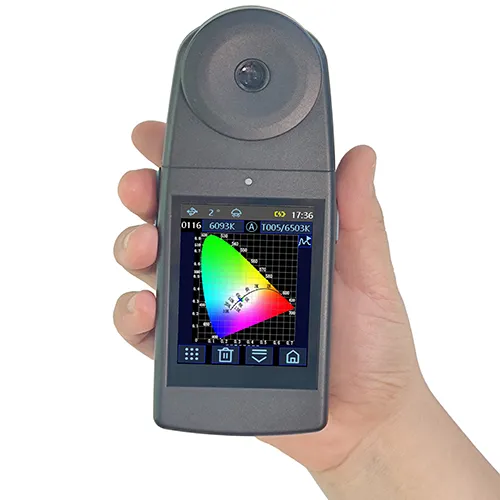

      Thiết bị này được trang bị màn hình cảm ứng điện dung TFT 2,8 inch, pin lithium-ion 4000 mAh, chip đa chức năng Bluetooth WIFI và bộ nhớ dung lượng lớn.

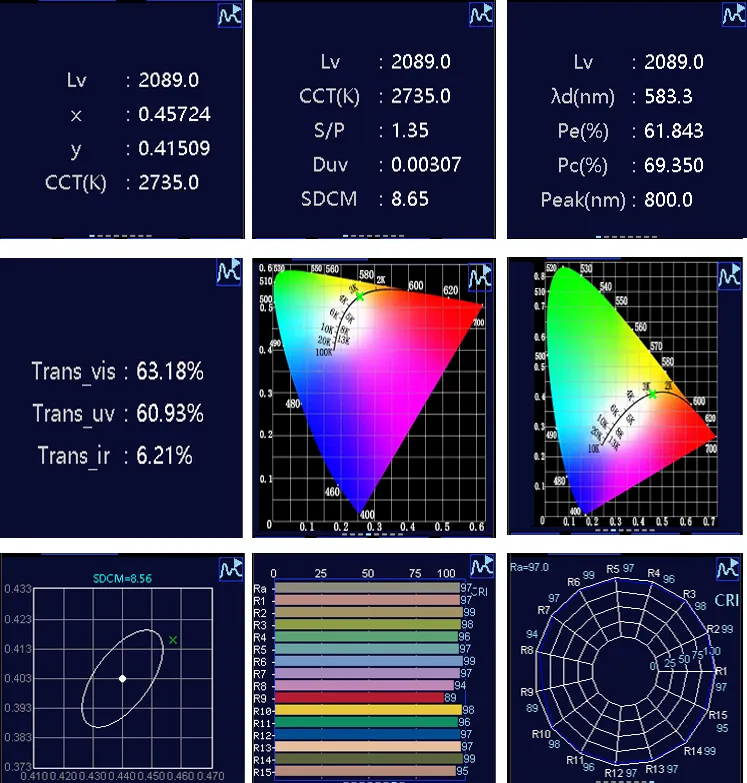

      Thiết bị này không chỉ có thể đo phổ bức xạ, Lv, nhiệt độ màu, chỉ số hoàn màu, tọa độ sắc độ, bước sóng chính, bước sóng cực đại mà còn có thể đo gam màu hiển thị, độ đồng đều của tấm nền, CQS, TM-30, TLCI-2012, tần số nhấp nháy và các thông số khác.

      Thiết bị được trang bị chế độ đo đơn, đo trung bình, đo liên tục, đo nhấp nháy, tần số phát quang và các chế độ đo khác, dễ vận hành, đo chính xác và ổn định.

II. Đặc điểm sản phẩm

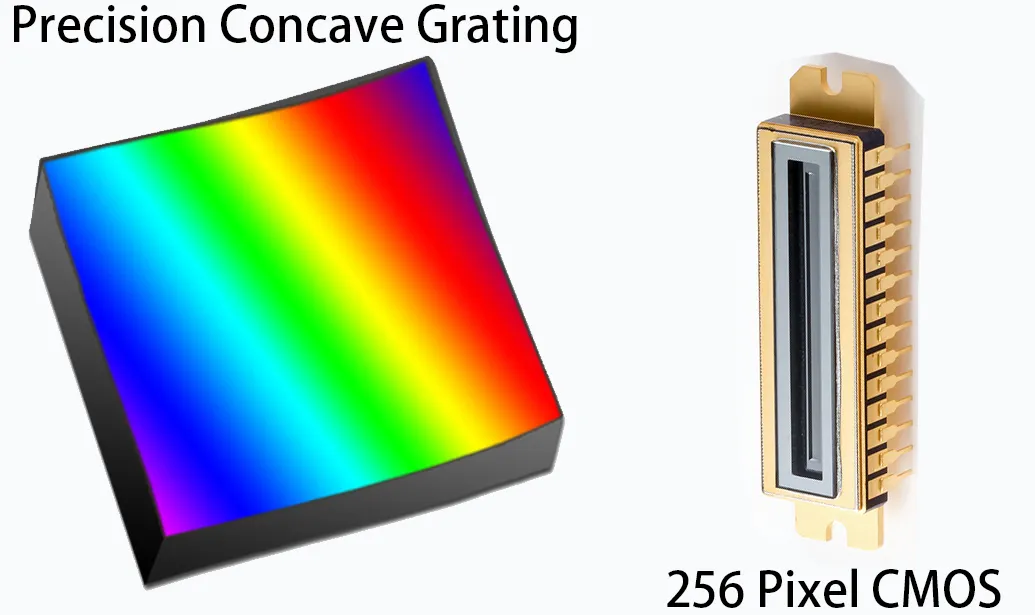

1. Thiết bị sử dụng cách tử lõm có độ chính xác cao làm thành phần quang phổ và cảm biến CMOS 256 pixel làm bộ phận dò. Với cấu trúc nhỏ gọn, thiết bị có thể đo phổ bức xạ của ánh sáng môi trường và các nguồn sáng nhấp nháy trong phạm vi bước sóng 350-800nm, đạt độ chính xác đo lường cao, với độ chính xác bước sóng 0,2 nm và đầu ra quang phổ 1 nm.

2. Thiết bị sử dụng bộ xử lý MCU cấp công nghiệp, được trang bị màn hình cảm ứng điện dung TFT 2,8 inch và bộ nhớ lên đến 10.000 bộ nhớ. Thiết bị vận hành đơn giản và hiệu suất ổn định.

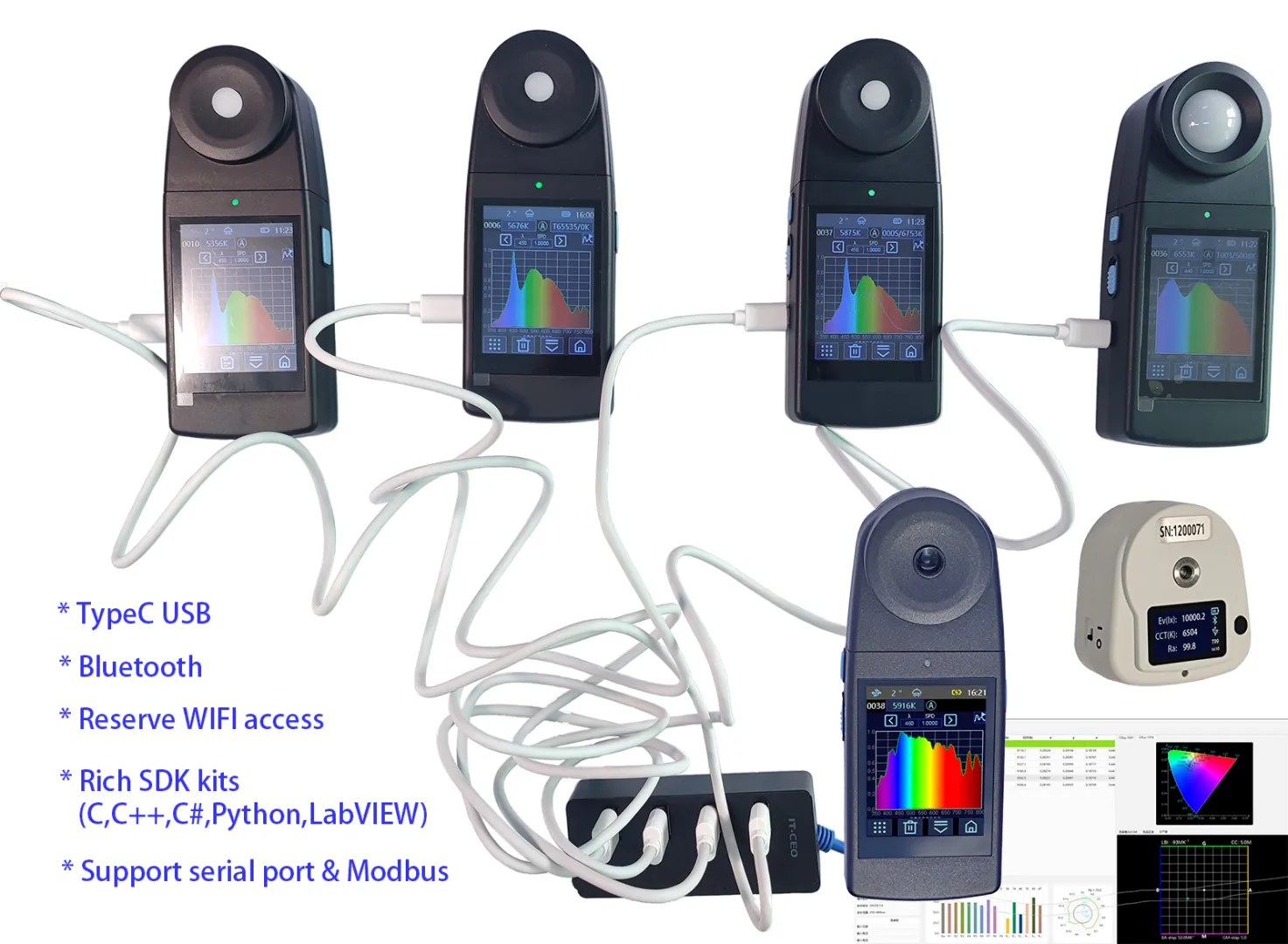

3. Thiết bị được trang bị pin lithium-ion 4000 mAh, cho thời gian chờ dài. Thiết bị cũng được trang bị giao diện Type-C và Bluetooth 5.0, với giao diện WIFI riêng biệt. Các giao diện mở rộng phong phú này rất phù hợp cho việc phát triển thứ cấp và có nhiều ứng dụng.

4. Thiết kế ngoại hình mới lạ và thời trang dựa trên công thái học.

5. Thiết bị này không chỉ có thể kiểm tra quang phổ, Lv, nhiệt độ màu, chỉ số hoàn màu mà còn có thể kiểm tra cân bằng trắng, độ truyền sáng, gam màu hiển thị, độ đồng đều, CQS, chỉ số TM-30, tần số nhấp nháy và các thông số khác, với ứng dụng rộng rãi.

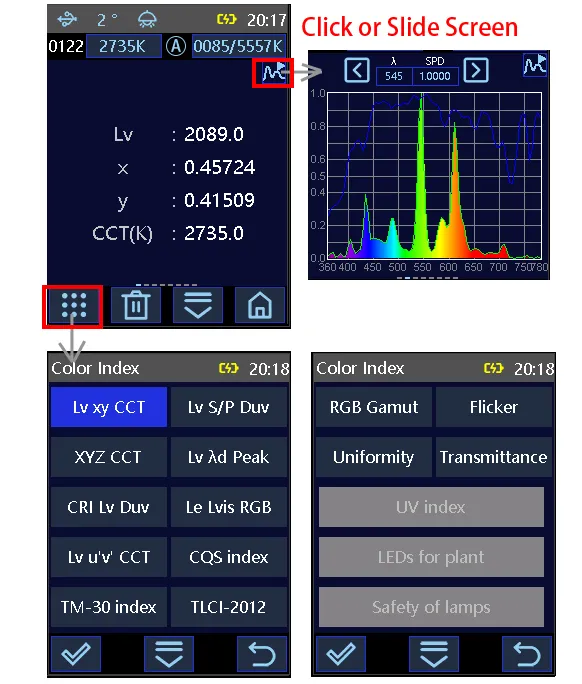

6. Thiết bị có nhiều chức năng kiểm tra, các mô-đun chức năng được phân biệt một cách nhân văn, hoạt động đơn giản, trơn tru và trôi chảy.

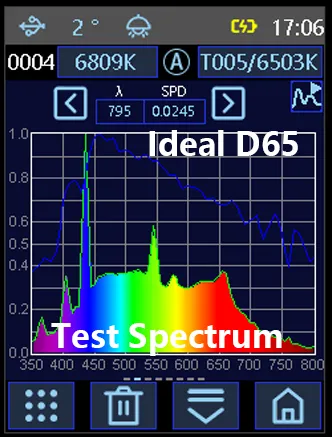

7. Thiết bị được chế tạo dựa trên phổ bức xạ của các nguồn sáng tiêu chuẩn như D65, A, C, D50 và D75. Ở chế độ so sánh, việc so sánh phổ với các mẫu cần kiểm tra rất thuận tiện.

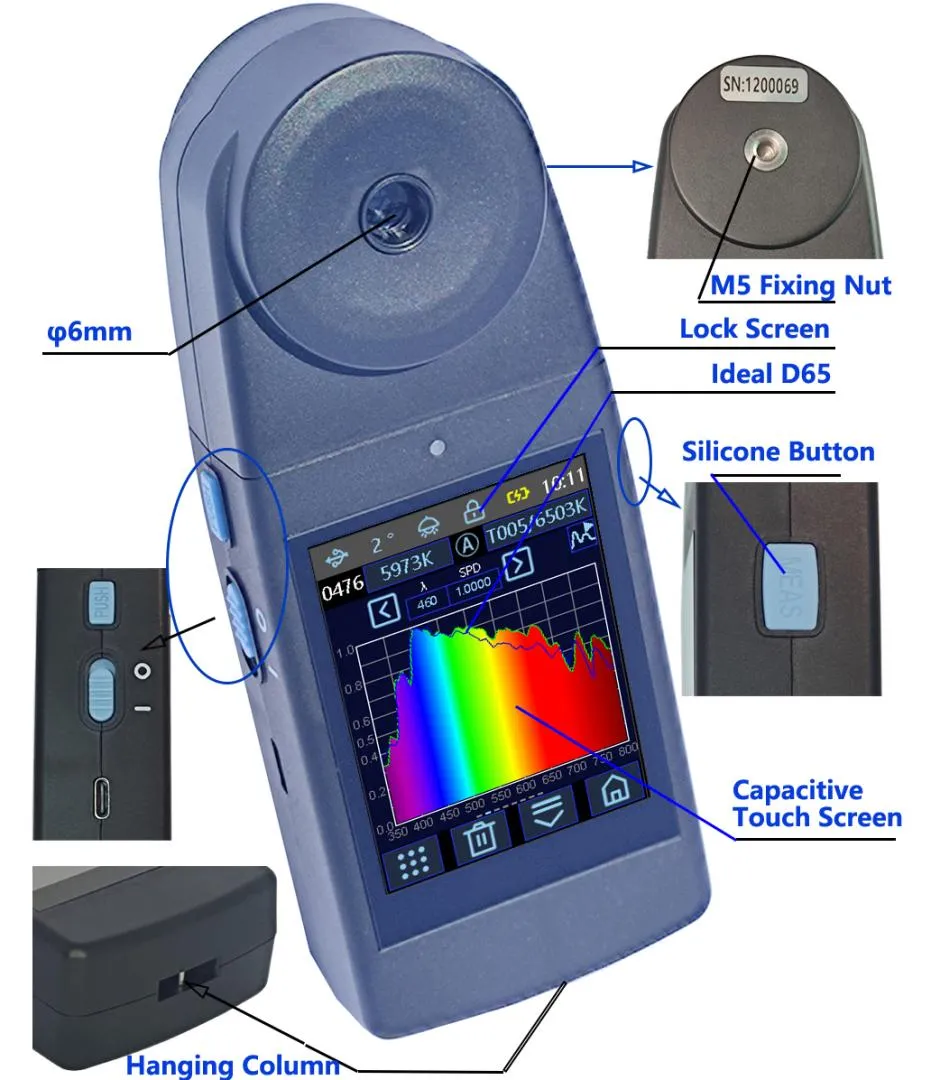

8. Giao diện đo của thiết bị có thể được khóa để tránh thao tác sai; đầu đo của thiết bị có thể tháo rời và có thể lắp theo hướng ngược lại 180 độ, rất tiện lợi khi sử dụng.
9. Kết quả thử nghiệm thiết bị phù hợp tốt với dữ liệu của máy đo màu độ sáng chất lượng cao được công nhận trong ngành.
10. Thiết bị này được ứng dụng rộng rãi trong ngành chiếu sáng LED, chiếu sáng kỹ thuật, màn hình hiển thị, truyền hình đa phương tiện, đèn bảo vệ mắt, tia cực tím UV, v.v.

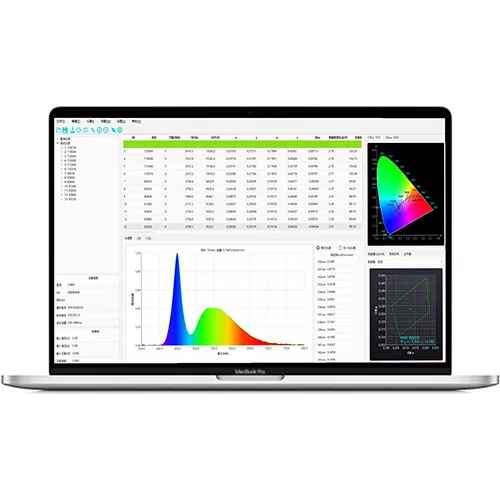

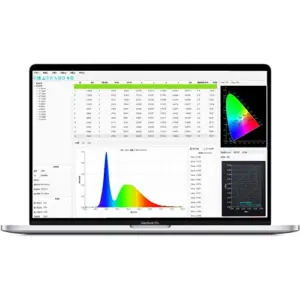

11. Thiết bị có phần mềm PC chuyên nghiệp, Rich SDK (hỗ trợ C#, C++, Python, LabView và các nền tảng khác).

III. Ứng dụng Máy đo màu độ sáng quang phổ Huicolor CI800

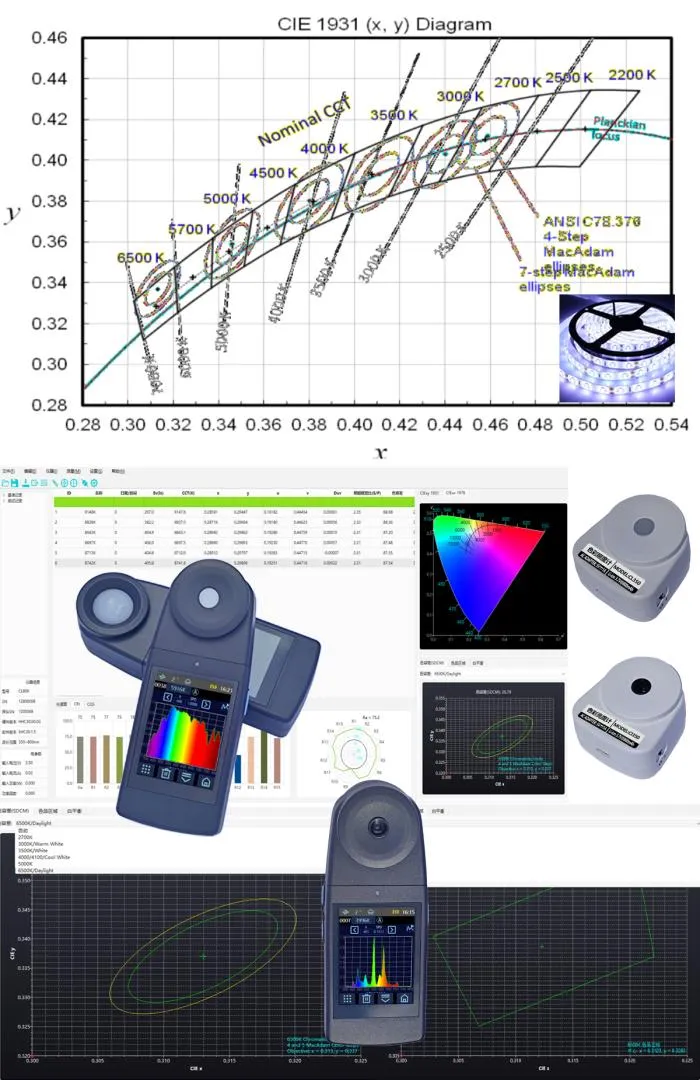

3.1 Kiểm tra phổ nguồn sáng LED và trạng thái rắn, Lv, nhiệt độ màu, chỉ số hoàn màu, độ đồng đều, bước sóng chủ đạo, S/p, quang thông và các thông số khác

        Thiết bị đo độ sáng quang phổ Huicolor CI800 độc lập có thể dễ dàng đo quang phổ, Lv, nhiệt độ màu, chỉ số hoàn màu, bước sóng chủ đạo, S/P, bước sóng cực đại, thông số đèn cây, nhấp nháy, đo đèn flash, cân bằng trắng của máy ảnh và các thông số đo khác.

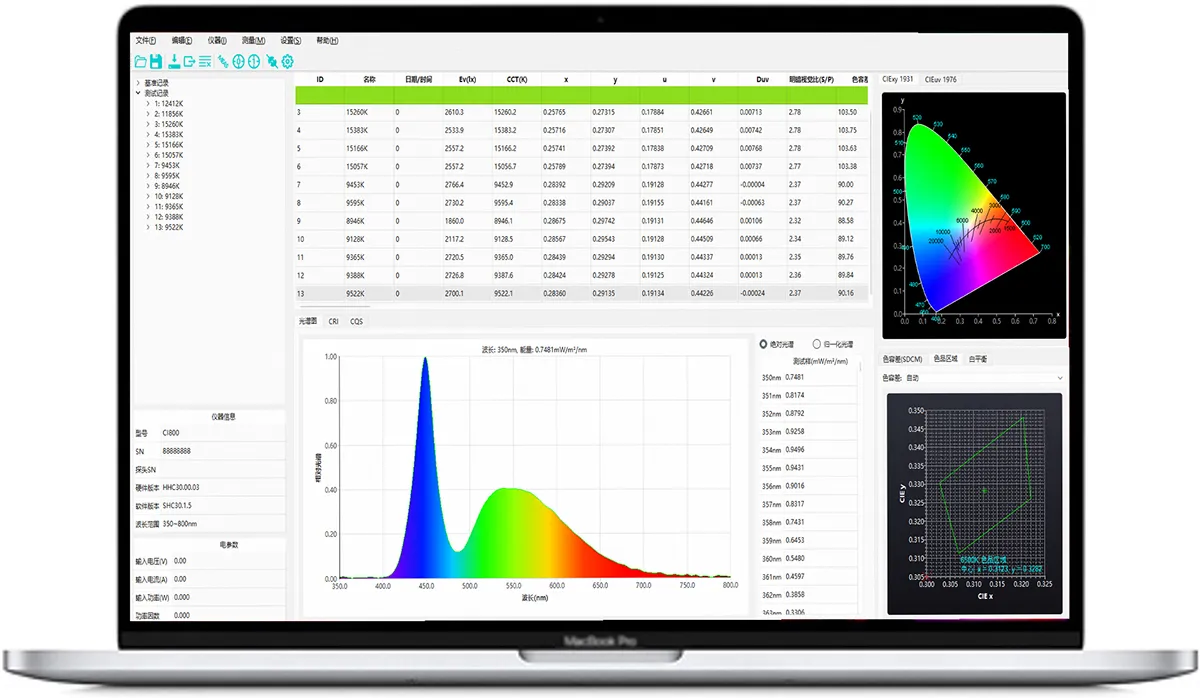

        Thông lượng phát sáng có thể được đo bằng cách tích phân hình cầu. Với sự trợ giúp của phần mềm HIQC chuyên nghiệp, việc đo tọa độ sắc độ và phân loại nguồn sáng thể rắn LED có thể được thực hiện dễ dàng.

3.2 Đo tọa độ Lv và sắc độ của màn hình hiển thị/LCD

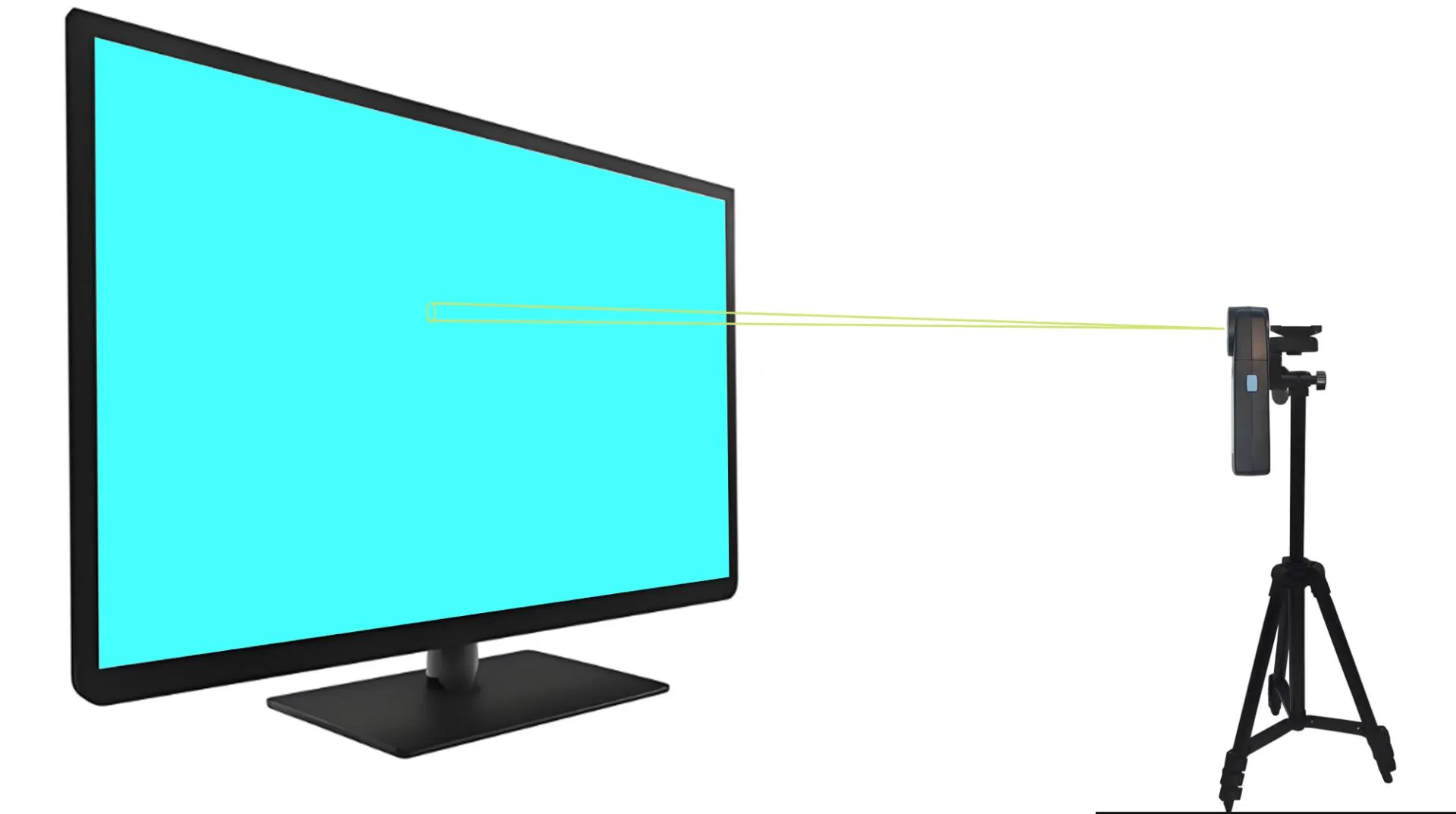

      Trong môi trường phòng tối, màn hình hiển thị/LCD sẽ được chiếu sáng và làm nóng trước trong nửa giờ. Máy quang phổ bức xạ Huicolor CI800 được gắn cố định trên giá đỡ, sao cho trục quang học thử nghiệm của máy đo độ sáng vuông góc với bề mặt màn hình hiển thị/LCD, và khoảng cách giữa đầu dò của máy đo độ sáng và bề mặt màn hình hiển thị/LCD khoảng 200 mm, hoặc đầu dò của máy đo độ sáng được gắn vào bề mặt màn hình hiển thị/LCD. Màn hình hiển thị/LCD điều khiển hiển thị các màu khác nhau, và máy quang phổ bức xạ Huicolor CI800 đo Lv, tọa độ sắc độ và phổ bức xạ của màn hình hiển thị/LCD, sau đó tính toán gam màu, độ đồng đều của màn hình hiển thị/LCD, và có thể thực hiện hiệu chỉnh màu GAMMA/DICOM.

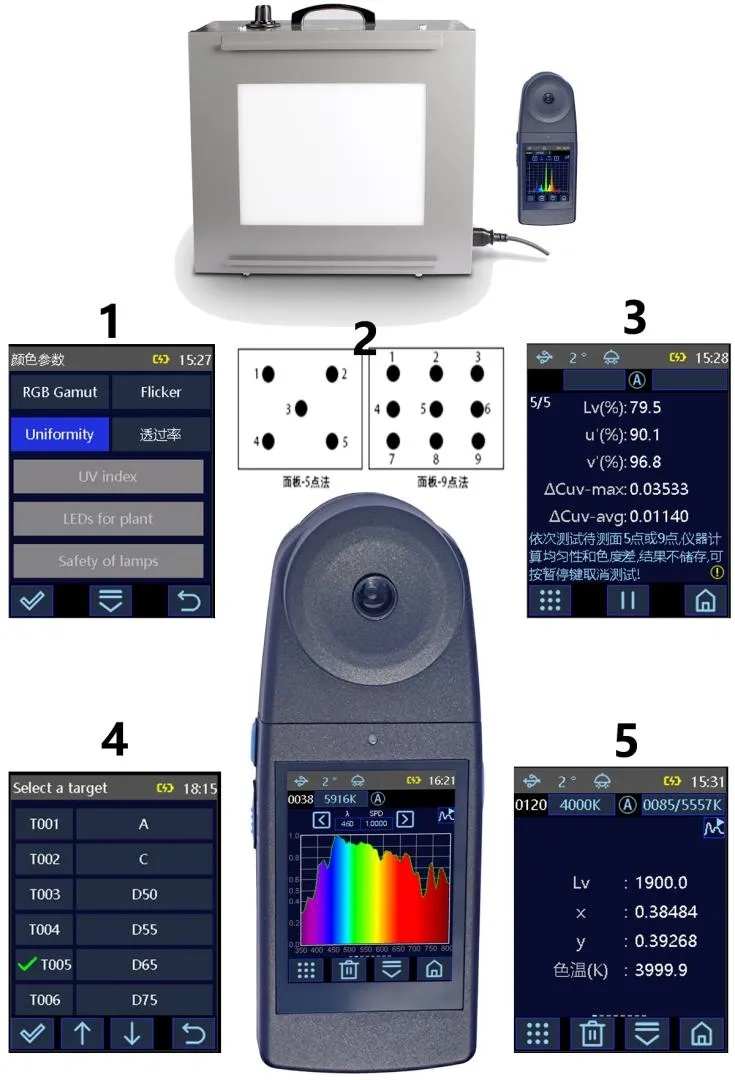

3.3 Nhiệt độ màu (CCT), Chỉ số hoàn màu (CRI), Đo độ đồng đều của hộp đèn hoặc bảng hiển thị

      Các chỉ số kỹ thuật chính của hộp đèn bao gồm: chuẩn hóa phân bố quang phổ của nguồn sáng, độ đồng đều của nguồn sáng, độ ổn định của nguồn sáng, nhiệt độ màu và chỉ số hoàn màu của nguồn sáng, tuổi thọ của nguồn sáng. Máy quang phổ Huicolor CI800 có thể dễ dàng đo lường độ ổn định, độ đồng đều và độ trùng khớp quang phổ của hộp đèn.

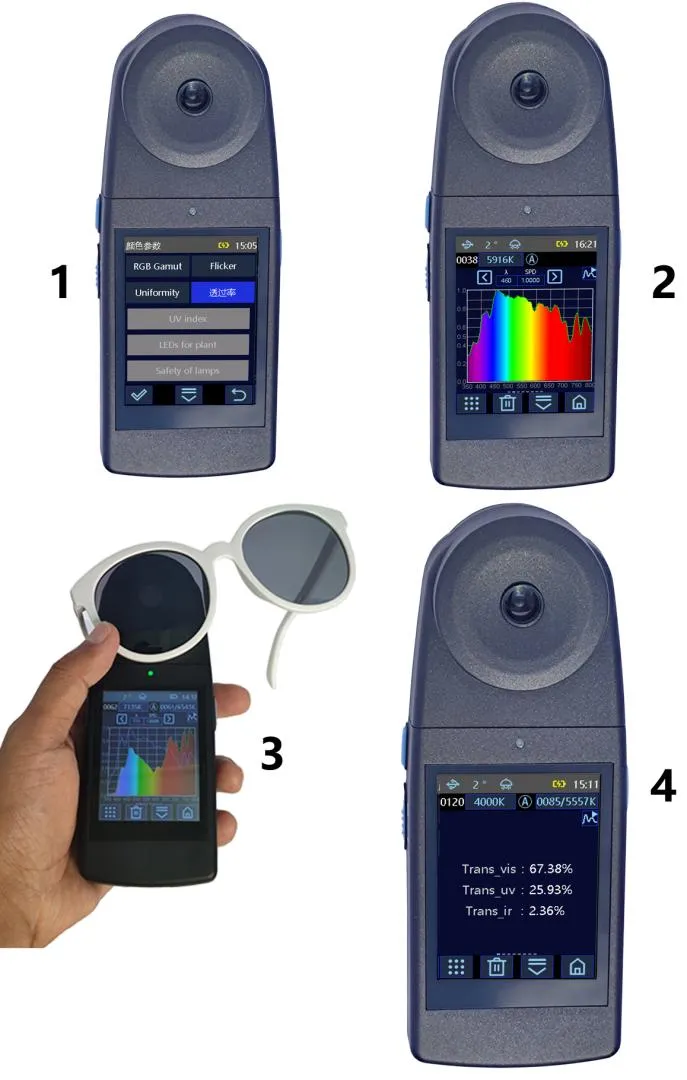

3.4 Kiểm tra độ truyền dẫn

       Độ truyền qua là tỷ số giữa quang thông (thông lượng bức xạ) của ánh sáng đi qua vật thể được đo và quang thông (thông lượng bức xạ) của ánh sáng tới. Độ truyền qua của ánh sáng khả kiến ​​thường là tỷ số giữa quang thông của ánh sáng khả kiến ​​ở bước sóng 380-780 nm, độ truyền qua của tia UVA thường là tỷ số giữa quang thông của tia UVA và tia UVA, và độ truyền qua của tia IR là tỷ số giữa quang thông của tia IR ở bước sóng trên 780 nm.

        Nguồn sáng trong máy đo độ truyền quang thường là đèn LED hoặc đèn halogen vonfram. Từ kết quả thử nghiệm, các nguồn sáng khác nhau có ảnh hưởng nhất định đến kết quả thử nghiệm độ truyền quang, thường ảnh hưởng khoảng 5%.

        Nhiều tiêu chuẩn và tài liệu đã nêu rõ rằng đèn chiếu sáng tiêu chuẩn D65 là đèn chiếu sáng lý tưởng nhất cho máy đo độ truyền quang. Nguồn sáng tiêu chuẩn D65 là quang phổ mặt trời trung bình của bán cầu bắc Trái Đất, do đó độ truyền quang được thử nghiệm trong điều kiện nguồn sáng này rất đại diện và dễ dàng được công chúng chấp nhận. Ví dụ, kính ngoài trời, kính chống tia UV và các tiêu chuẩn liên quan khác đã nêu rõ rằng nên sử dụng nguồn sáng D65 để thử nghiệm độ truyền quang. Tuy nhiên, nguồn sáng được sử dụng bởi máy đo độ truyền quang thông thường khác xa với nguồn sáng tiêu chuẩn D65, vì vậy kết quả thử nghiệm không tốt lắm.

        Máy quang phổ Huicolor CI800 có thể sử dụng ánh sáng mặt trời ngoài trời (càng gần nguồn sáng tiêu chuẩn D65 càng tốt) làm nguồn sáng, sau hai lần thử nghiệm, kính thử nghiệm rất tiện lợi, kính kiến ​​trúc trong nguồn sáng tiêu chuẩn D65 trong điều kiện truyền qua.

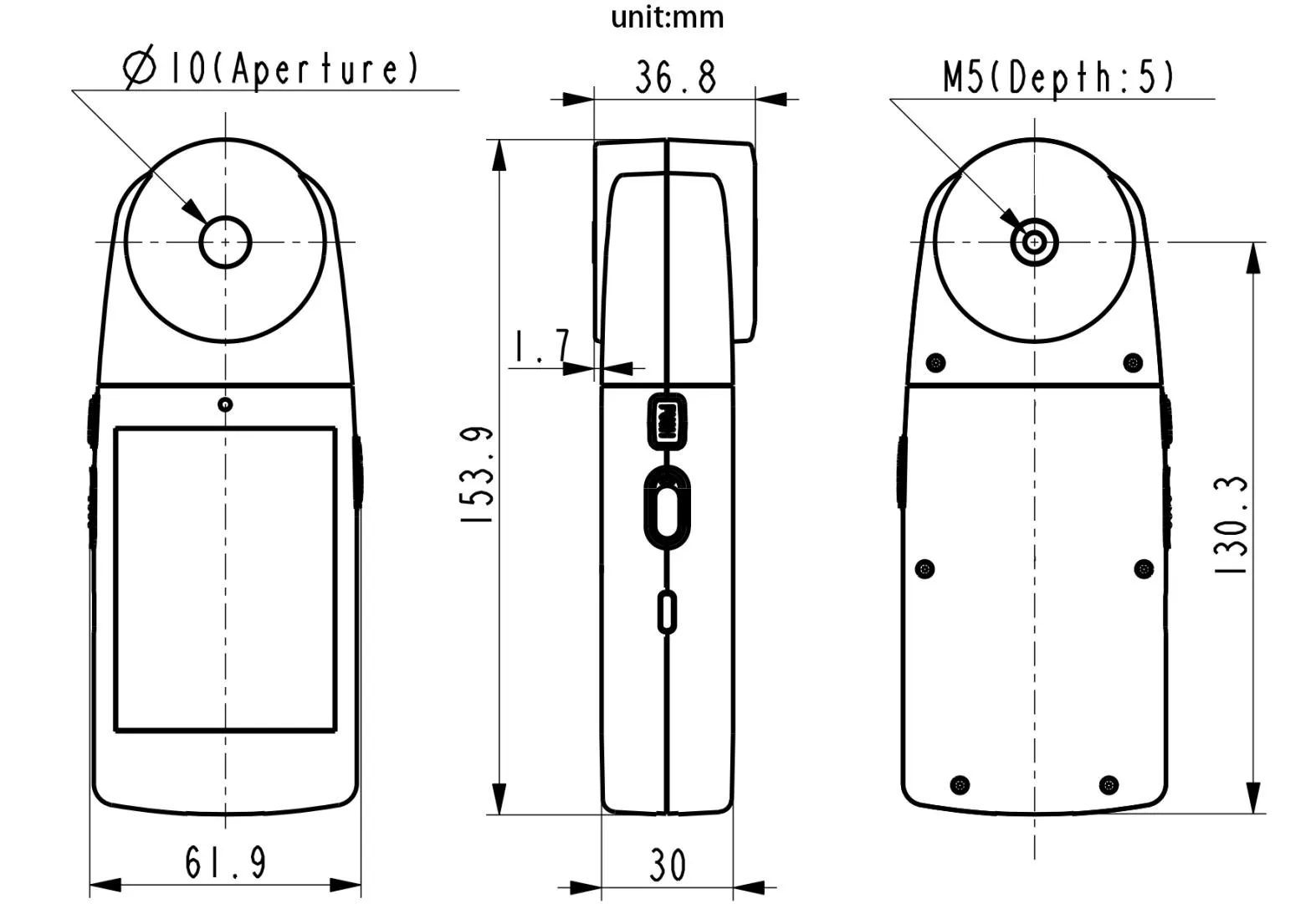

IV. Kích thước

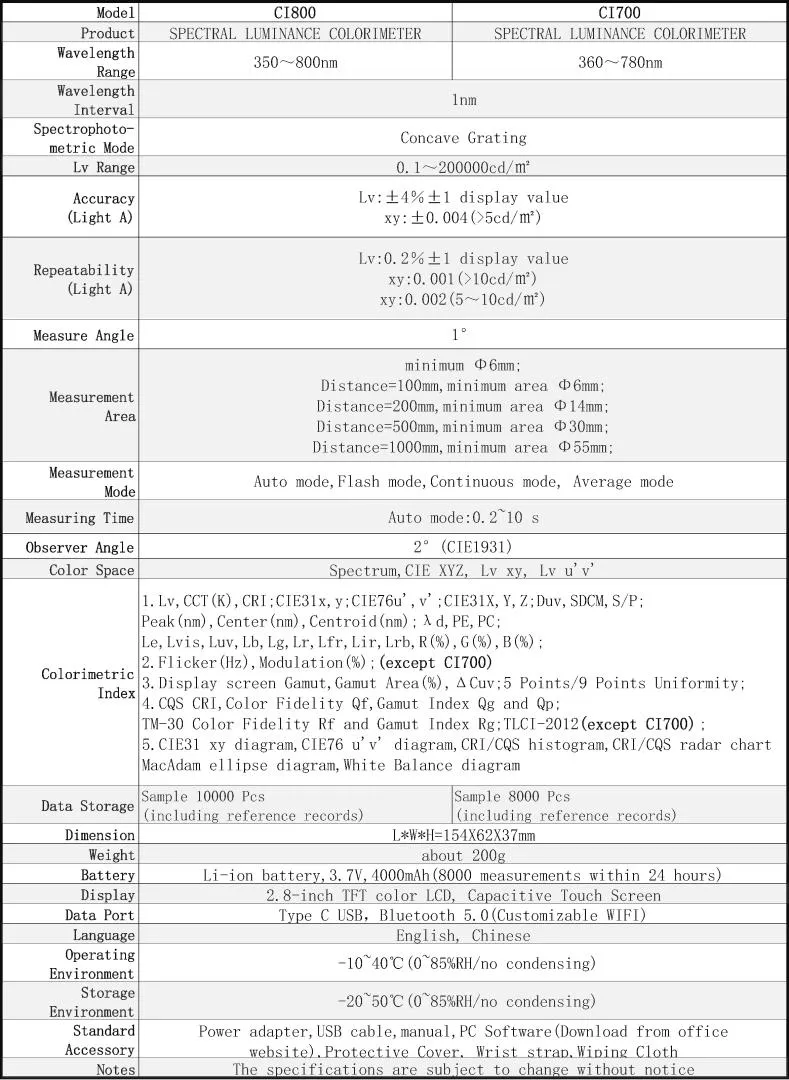

V. Thông số kỹ thuật
