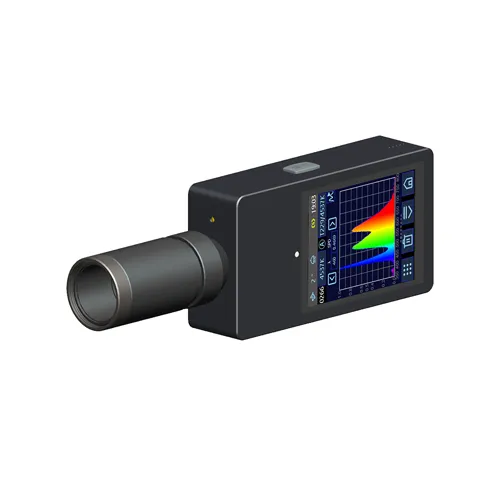

Máy đo màu độ sáng quang phổ Huicolor CI820

Máy đo màu độ sáng quang phổ Huicolor CI820

Huicolor CI820 là một thiết bị đo màu độ sáng quang phổ (Spectral Luminance Colorimeter) chất lượng cao, thường được sử dụng để đo lường và phân tích các thông số quang phổ và màu sắc của các nguồn sáng, đặc biệt là màn hình hiển thị (Display) và các nguồn sáng khác (như đèn LED).

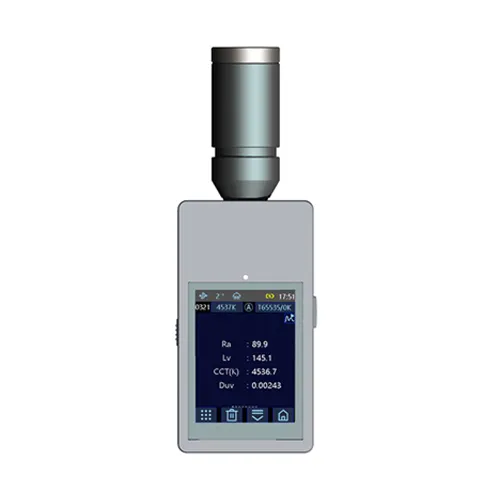

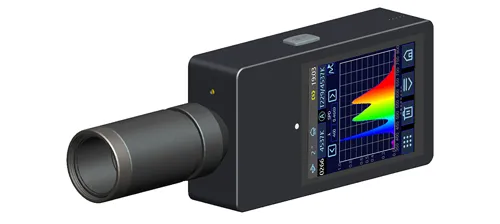

I. Tổng quan về sản phẩm Huicolor CI820

Máy quang phổ bức xạ Huicolor CI820 là máy đo màu độ sáng cầm tay, được phát triển độc lập bởi Công ty Huicolor. Máy đo màu sử dụng cách tử lõm có độ chính xác cao làm thành phần quang phổ, có thể thu thập bước sóng 350~800 nm, cho ra phổ bức xạ cách nhau 1 nm. Thiết bị có góc đo 1°, diện tích đo tối thiểu Φ22mm và phạm vi đo tối đa 200.000 cd/m².

Thiết bị này được trang bị màn hình cảm ứng điện dung TFT 2,8 inch, pin lithium-ion 4000 mAh, chip đa chức năng Bluetooth WIFI và bộ nhớ dung lượng lớn.

Thiết bị này không chỉ có thể đo phổ bức xạ, Lv, nhiệt độ màu, chỉ số hoàn màu, tọa độ sắc độ, bước sóng chính, bước sóng cực đại mà còn có thể đo gam màu hiển thị, độ đồng đều của tấm nền, CQS, TM-30, TLCI-2012, tần số nhấp nháy và các thông số khác.

Thiết bị được trang bị chế độ đo đơn, đo trung bình, đo liên tục, đo nhấp nháy, tần số phát quang và các chế độ đo khác, dễ vận hành, đo chính xác và ổn định.

II. Đặc điểm sản phẩm Huicolor CI820

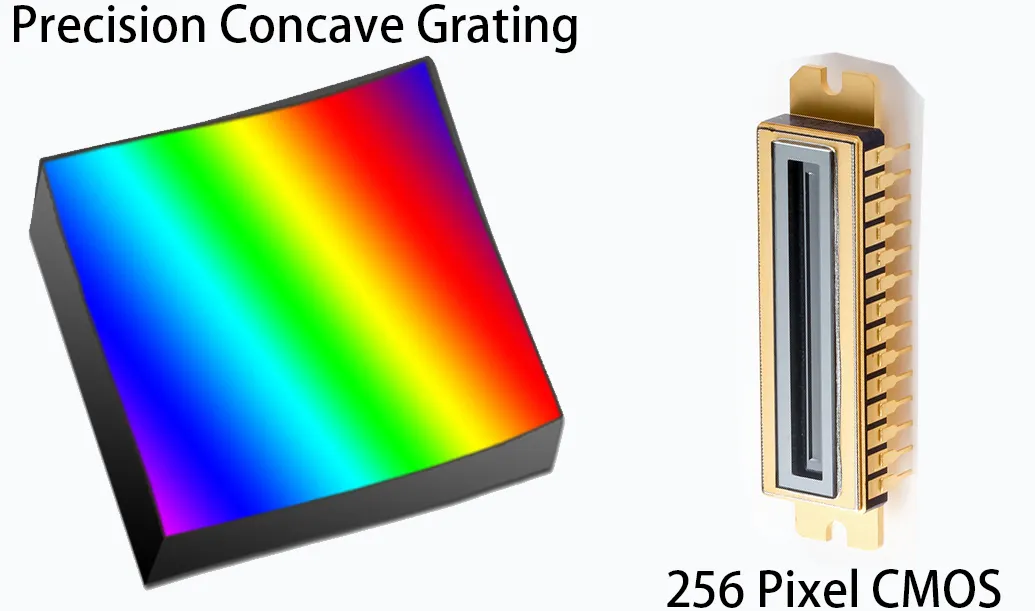

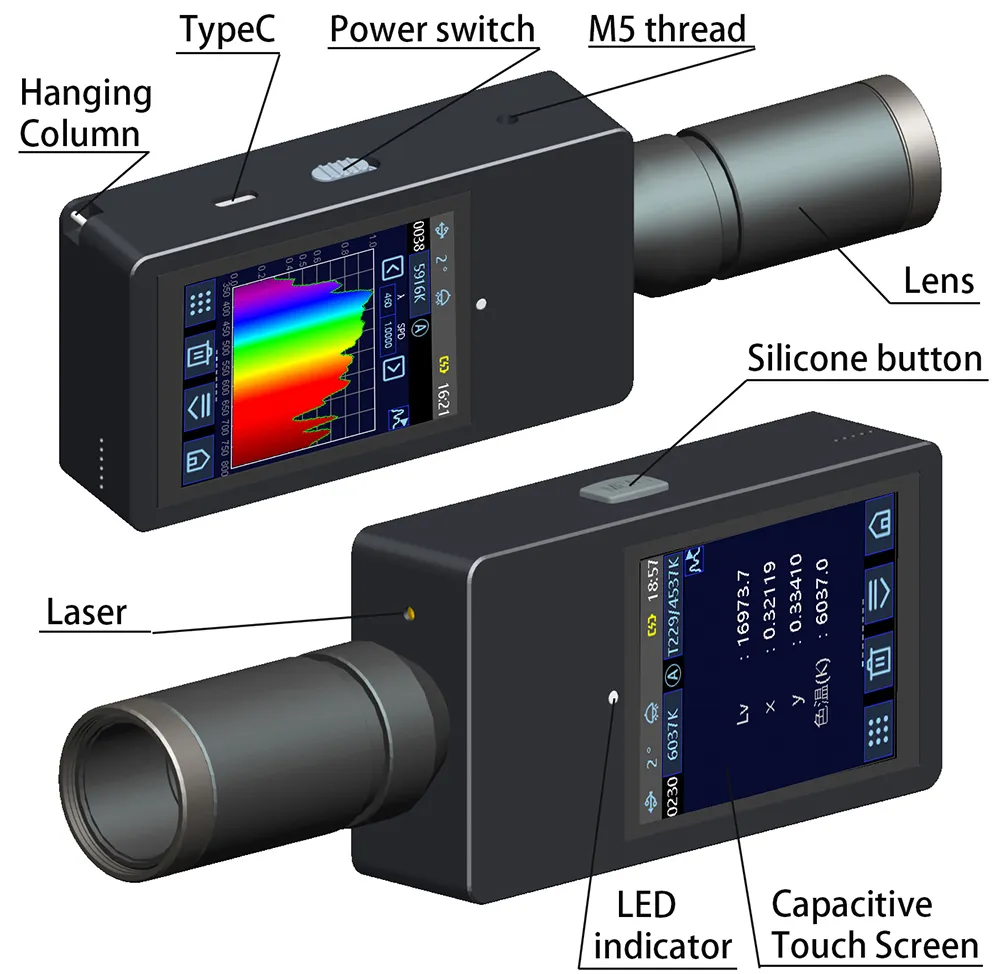

1. Thiết bị sử dụng cách tử lõm độ chính xác cao làm thành phần quang phổ và cảm biến CMOS 256 pixel làm bộ dò. Với cấu trúc nhỏ gọn, thiết bị có thể đo phổ bức xạ của ánh sáng môi trường và nguồn sáng nhấp nháy trong phạm vi bước sóng 350-800nm, đạt độ chính xác đo lường cao, với độ chính xác bước sóng 0,2nm và đầu ra quang phổ 1nm. So với các máy đo độ sáng màu sử dụng bộ lọc XYZ truyền thống, không có lỗi thích ứng của hàm đáp ứng CIE XYZ, và phép đo rất chính xác.

2. Thiết bị sử dụng bộ xử lý MCU cấp công nghiệp, được trang bị màn hình cảm ứng điện dung TFT 2,8 inch và bộ nhớ lên đến 10.000 bộ nhớ. Thiết bị vận hành đơn giản và hiệu suất ổn định.

3. Thiết bị được trang bị pin lithium-ion 4000 mAh, cho thời gian chờ dài. Thiết bị cũng được trang bị giao diện Type-C và Bluetooth 5.0, với giao diện WIFI riêng biệt. Các giao diện mở rộng phong phú này rất phù hợp cho việc phát triển thứ cấp và có nhiều ứng dụng.
4. Thiết kế ngoại hình mới lạ và thời trang dựa trên công thái học. Thiết bị có chức năng đo và định vị bằng laser 650nm, thuận tiện khi sử dụng.

5. Thiết bị này không chỉ có thể kiểm tra quang phổ, Lv, nhiệt độ màu, chỉ số hoàn màu mà còn có thể kiểm tra cân bằng trắng, độ truyền sáng, gam màu hiển thị, độ đồng đều, CQS, chỉ số TM-30, tần số nhấp nháy và các thông số khác, với ứng dụng rộng rãi.

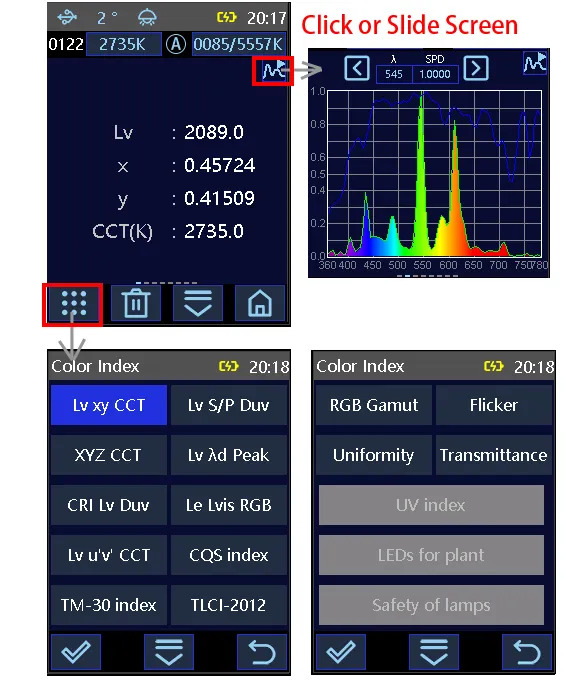

6. Thiết bị có nhiều chức năng kiểm tra, với các mô-đun chức năng được phân biệt rõ ràng, thao tác đơn giản, trơn tru và trôi chảy.

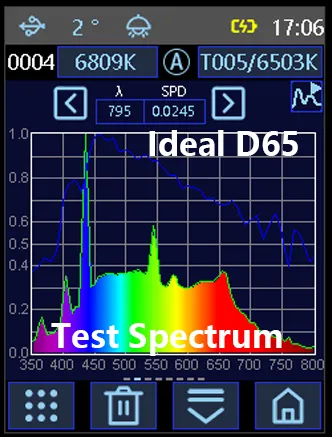

7. Thiết bị được chế tạo dựa trên phổ bức xạ của các nguồn sáng tiêu chuẩn như D65, A, C, D50 và D75. Ở chế độ so sánh, việc so sánh phổ với các mẫu cần kiểm tra rất thuận tiện.

8. Giao diện đo lường của thiết bị có thể được khóa để tránh thao tác sai.
9. Kết quả thử nghiệm thiết bị phù hợp tốt với dữ liệu của máy đo màu độ sáng chất lượng cao được công nhận trong ngành.
10. Thiết bị này được ứng dụng rộng rãi trong ngành chiếu sáng LED, chiếu sáng kỹ thuật, màn hình hiển thị, truyền hình đa phương tiện, đèn bảo vệ mắt, tia cực tím UV, v.v.

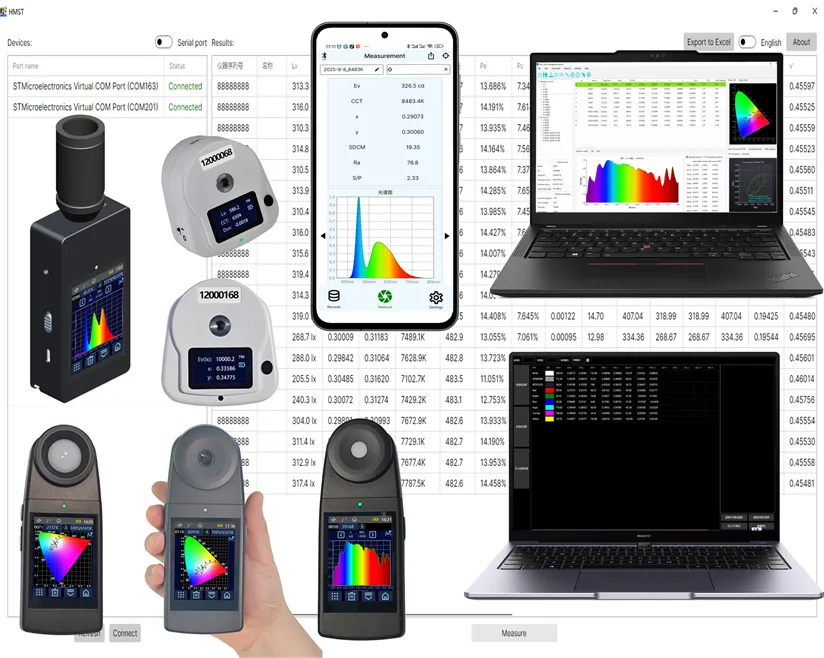

11. Máy tính có thể kết nối nhiều thiết bị cùng lúc qua USB hoặc Bluetooth để đo lường và điều khiển đồng bộ.

12. Thiết bị có phần mềm PC chuyên nghiệp, Rich SDK (hỗ trợ C #, C++, Python, LabView và các nền tảng khác).

III Ứng dụng Huicolor CI820

3.1 Đo tọa độ Lv và sắc độ của màn hình hiển thị/LCD

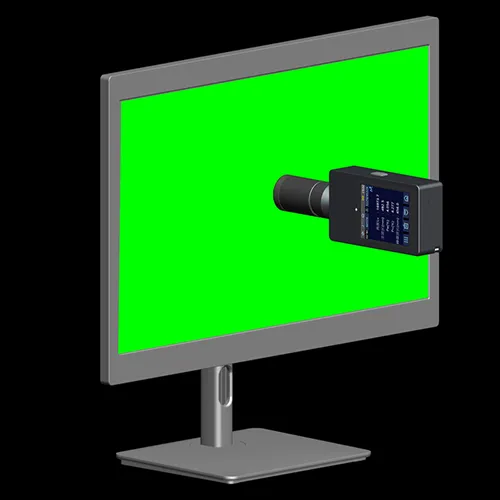

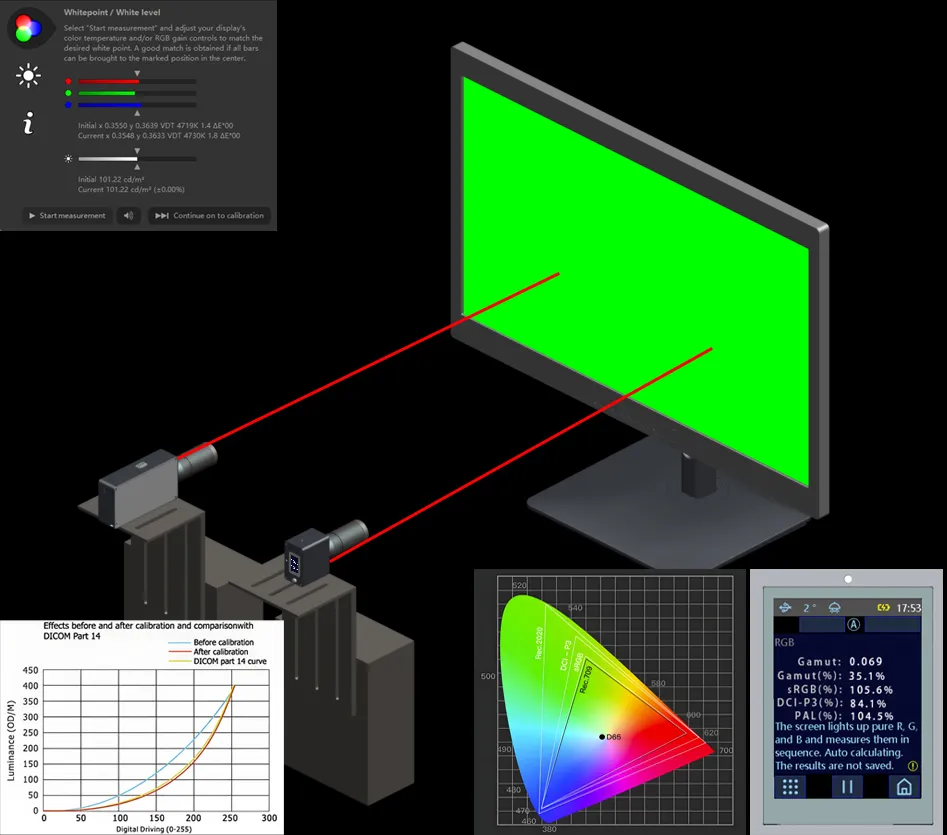

      Trong môi trường phòng tối, màn hình/màn hình LCD được bật và làm nóng trong nửa giờ. Huicolor CI820 được cố định trên giá đỡ, đảm bảo trục quang học vuông góc với bề mặt màn hình, với đầu dò được đặt cách bề mặt màn hình khoảng 30mm (hoặc cổng đo được ấn chặt vào màn hình). Màn hình được điều khiển để hiển thị các màu khác nhau, và Huicolor CI820 ghi lại Lv, tọa độ sắc độ và độ chói phổ của màn hình ở góc đo 1°. Dựa trên dữ liệu này, gam màu và độ đồng đều của màn hình có thể được tính toán, và các chức năng như hiệu chuẩn GAMMA/DICOM/màu có thể được thực hiện.

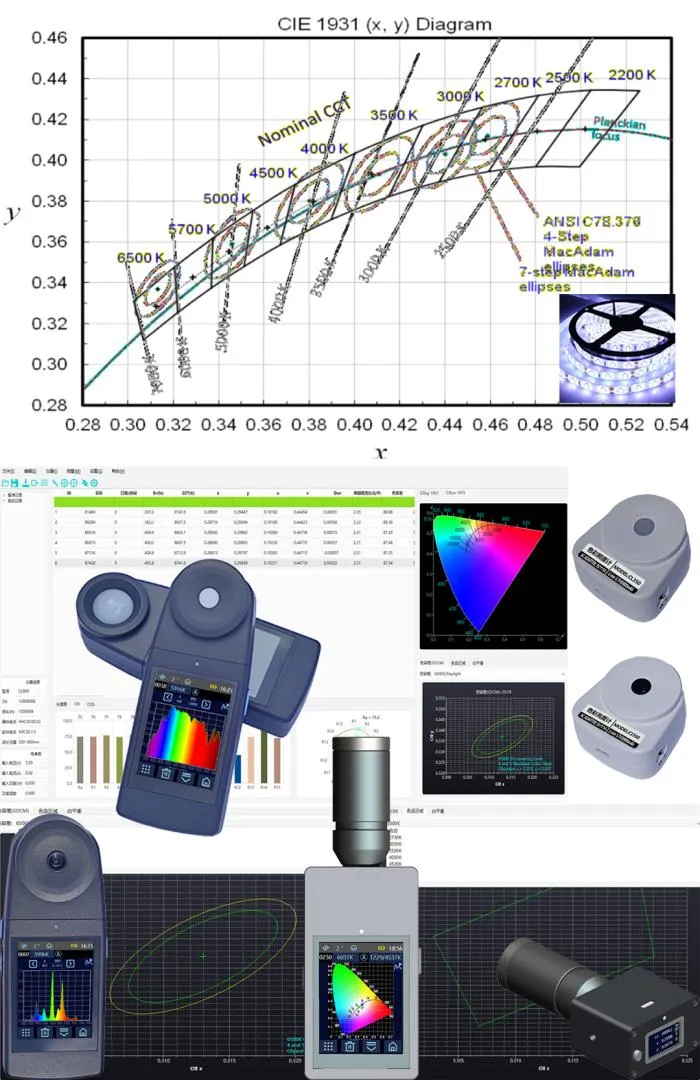

3.2 Kiểm tra phổ nguồn sáng LED và trạng thái rắn, Lv, nhiệt độ màu, chỉ số hoàn màu, độ đồng đều, bước sóng chủ đạo, S/p, quang thông và các thông số khác

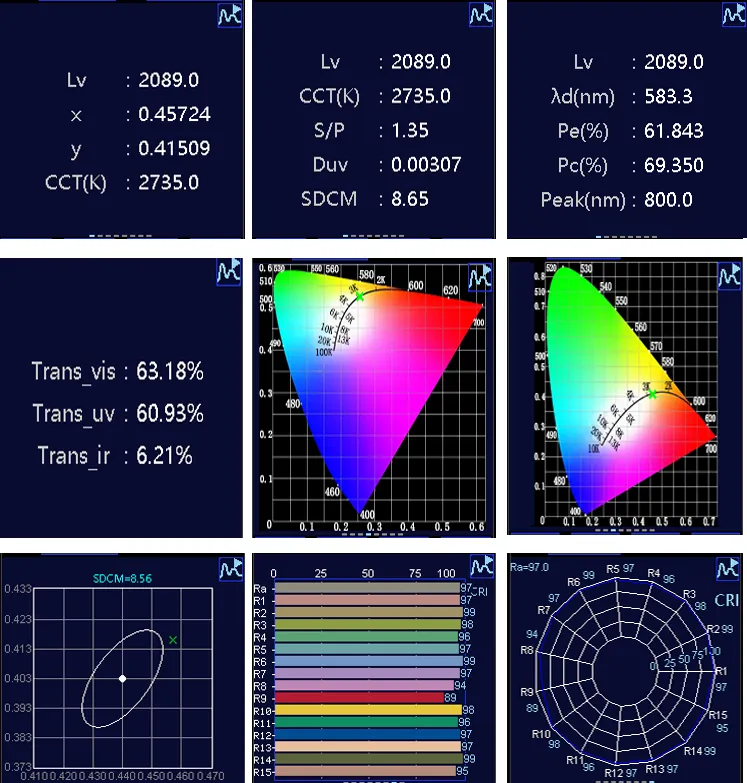

        Thiết bị đo độ sáng quang phổ Huicolor CI820 độc lập có thể dễ dàng đo quang phổ, Lv, nhiệt độ màu, chỉ số hoàn màu, bước sóng chủ đạo, S/P, bước sóng cực đại, thông số đèn cây, phép đo đèn flash, cân bằng trắng của máy ảnh và các thông số đo khác.

       Thông lượng phát sáng có thể được đo bằng cách tích phân hình cầu. Với sự trợ giúp của phần mềm HIQC chuyên nghiệp, việc đo tọa độ sắc độ và phân loại nguồn sáng thể rắn LED có thể được thực hiện dễ dàng.

3.3 Nhiệt độ màu (CCT), Chỉ số hoàn màu (CRI), Đo độ đồng đều của hộp đèn hoặc bảng hiển thị

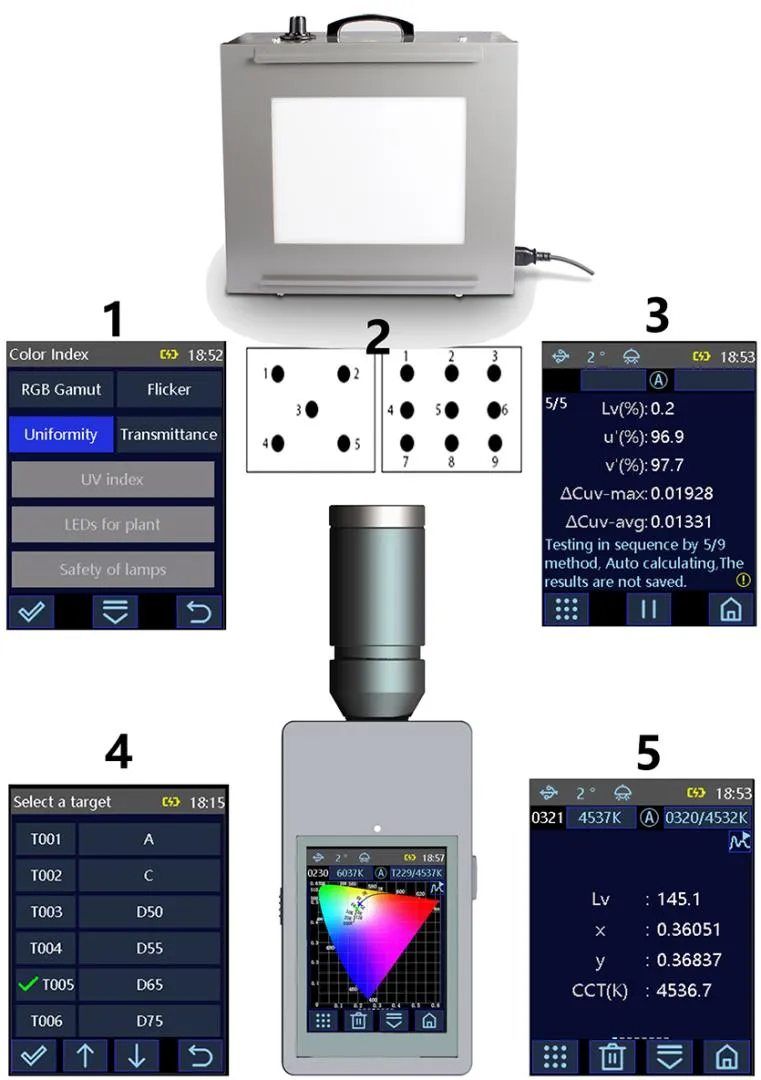

      Các chỉ số kỹ thuật chính của hộp đèn bao gồm: chuẩn hóa phân bố quang phổ của nguồn sáng, độ đồng đều của nguồn sáng, độ ổn định của nguồn sáng, nhiệt độ màu và chỉ số hoàn màu của nguồn sáng, tuổi thọ của nguồn sáng. Máy quang phổ kế Huicolor CI820 có thể dễ dàng đo lường độ ổn định, độ đồng đều và độ trùng khớp quang phổ của hộp đèn.

3.4 Kiểm tra độ truyền dẫn

       Độ truyền ánh sáng khả kiến ​​thường là tỷ số giữa thông lượng ánh sáng khả kiến ​​ở bước sóng 380-780 nm, độ truyền tia UVA thường là tỷ số giữa thông lượng bức xạ UVA và UVA, và độ truyền tia IR là tỷ số giữa thông lượng bức xạ IR ở bước sóng trên 780 nm.

        Nguồn sáng LED hoặc đèn halogen vonfram thường được sử dụng làm nguồn sáng trong máy đo độ truyền quang. Từ kết quả thử nghiệm, các nguồn sáng khác nhau có ảnh hưởng nhất định đến kết quả thử nghiệm độ truyền quang, thường ảnh hưởng khoảng 5%.

        Nhiều tiêu chuẩn và tài liệu đã nêu rõ rằng đèn chiếu sáng tiêu chuẩn D65 là đèn chiếu sáng lý tưởng nhất cho máy đo độ truyền dẫn. Nguồn sáng tiêu chuẩn D65 là quang phổ mặt trời trung bình của bán cầu bắc Trái Đất, do đó độ truyền dẫn được thử nghiệm trong điều kiện nguồn sáng này rất đại diện và dễ dàng được công chúng chấp nhận. Máy đo cách xa nguồn sáng tiêu chuẩn D65, vì vậy kết quả thử nghiệm không tốt lắm.

       Máy quang phổ Huicolor CI820 có thể sử dụng ánh sáng mặt trời ngoài trời (càng gần nguồn sáng tiêu chuẩn D65 càng tốt) làm nguồn sáng, sau hai lần thử nghiệm, kính thử nghiệm rất tiện lợi, kính kiến ​​trúc trong nguồn sáng tiêu chuẩn D65 trong điều kiện truyền qua.

3.5 Kiểm tra độ phản xạ

       Độ phản xạ là tỷ lệ giữa quang thông phản xạ (hoặc quang thông bức xạ) của một vật thể với quang thông (hoặc quang thông bức xạ) của vật thể tới. Độ phản xạ ánh sáng khả kiến ​​thường là tỷ lệ quang thông trong phạm vi bước sóng từ 380 đến 780 nm. 780 nm.

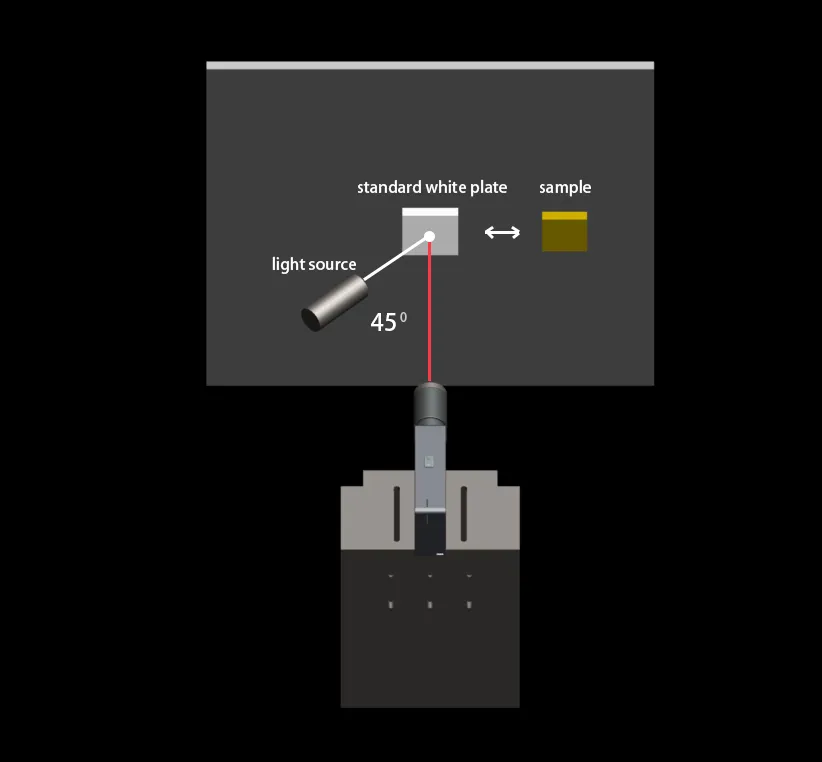

        Trong môi trường phòng tối, Huicolor CI820 được cố định trên một giá đỡ. Một tấm mẫu được đặt ở khoảng cách thích hợp ngay trước đầu dò, và nguồn sáng chiếu vào tâm tấm mẫu ở góc 45 độ so với pháp tuyến của tấm mẫu. Nguồn sáng có thể là nguồn sáng khả kiến ​​toàn phổ, chẳng hạn như đèn halogen vonfram hoặc đèn LED toàn phổ.

        Đầu tiên, đặt một bảng trắng tiêu chuẩn có hệ số phản xạ đã biết (R_STD) và sử dụng Huicolor CI820 để đo phổ bức xạ của bảng trắng tiêu chuẩn, được ghi lại là P_STD. Sau đó, đặt mẫu cần kiểm tra và sử dụng Huicolor CI820 để đo phổ bức xạ của mẫu, được ghi lại là P_SAP. Hệ số phản xạ của mẫu sau đó có thể được tính theo công thức R = R_STD * (P_SAP / P_STD), từ đó có thể xác định hệ số phản xạ đối với ánh sáng khả kiến, tia cực tím, tia hồng ngoại hoặc từng bước sóng cụ thể. Dựa trên kiến ​​thức về hệ số phản xạ và phép đo màu, có thể thực hiện các phép tính tiếp theo để thu được các thông số khác nhau của mẫu, chẳng hạn như giá trị tristimulus (XYZ), tọa độ sắc độ (xy) và giá trị Lab.

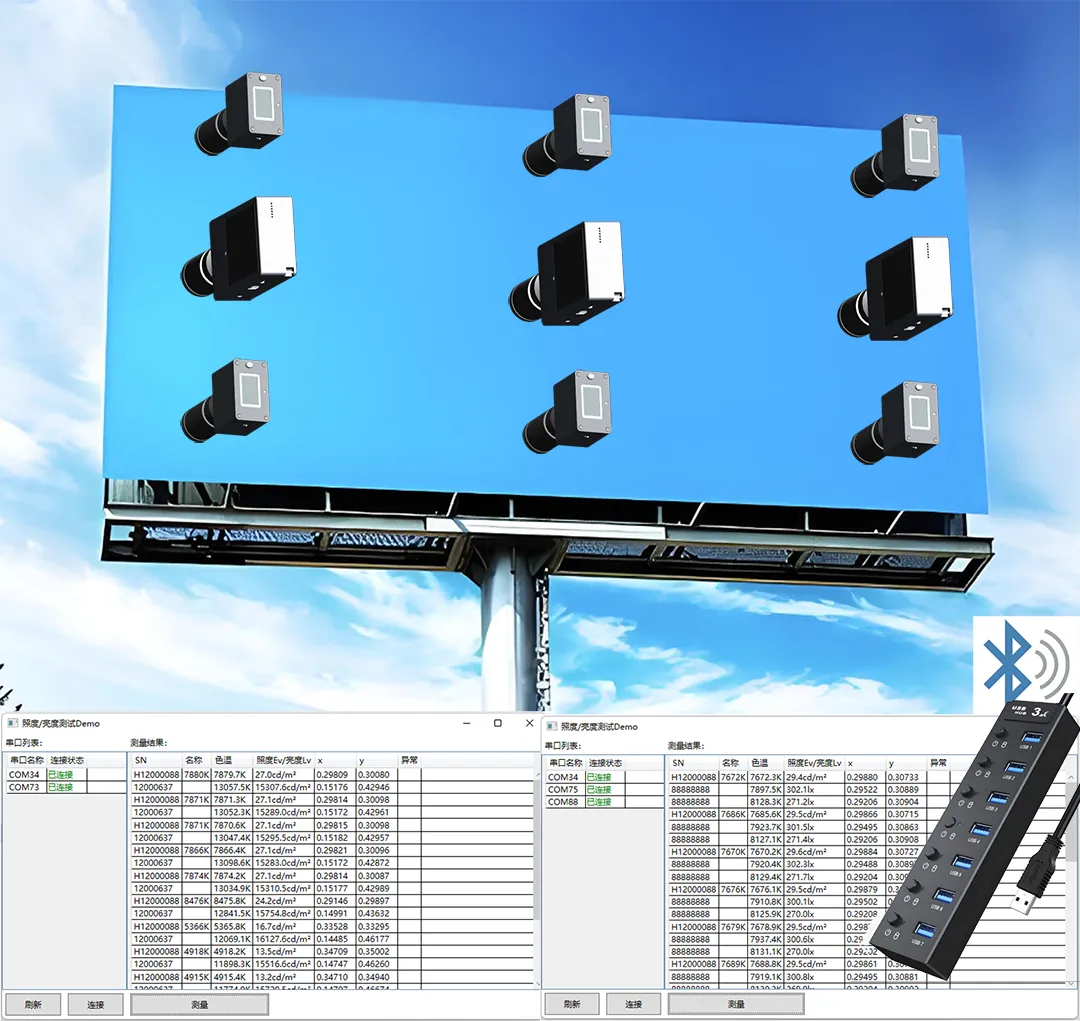

3.6  Đo đồng bộ tọa độ sắc độ, gam màu và Lv của đèn LED cho màn hình quảng cáo ngoài trời LED

       Màn hình LED hoặc màn hình LCD cỡ lớn thường được cấu thành từ các mô-đun hiển thị nhỏ hơn. Do sự khác biệt giữa các mô-đun hiển thị cỡ nhỏ này và các mô-đun điều khiển của chúng, tính nhất quán và đồng nhất của màn hình hiển thị cỡ lớn sau khi lắp ráp có thể bị suy giảm. Trong những trường hợp như vậy, cần phải điều chỉnh mạch điều khiển và ánh xạ gam màu theo đặc tính hiển thị của các mô-đun khác nhau để đảm bảo hiệu suất đồng đều của màn hình hiển thị cỡ lớn sau khi lắp ráp.

      Huicolor CI820 sử dụng phương pháp quang phổ kế để đo các thông số quang trắc của màn hình hiển thị, cung cấp dữ liệu thử nghiệm chính xác mà không có lỗi khớp đáp ứng XYZ.

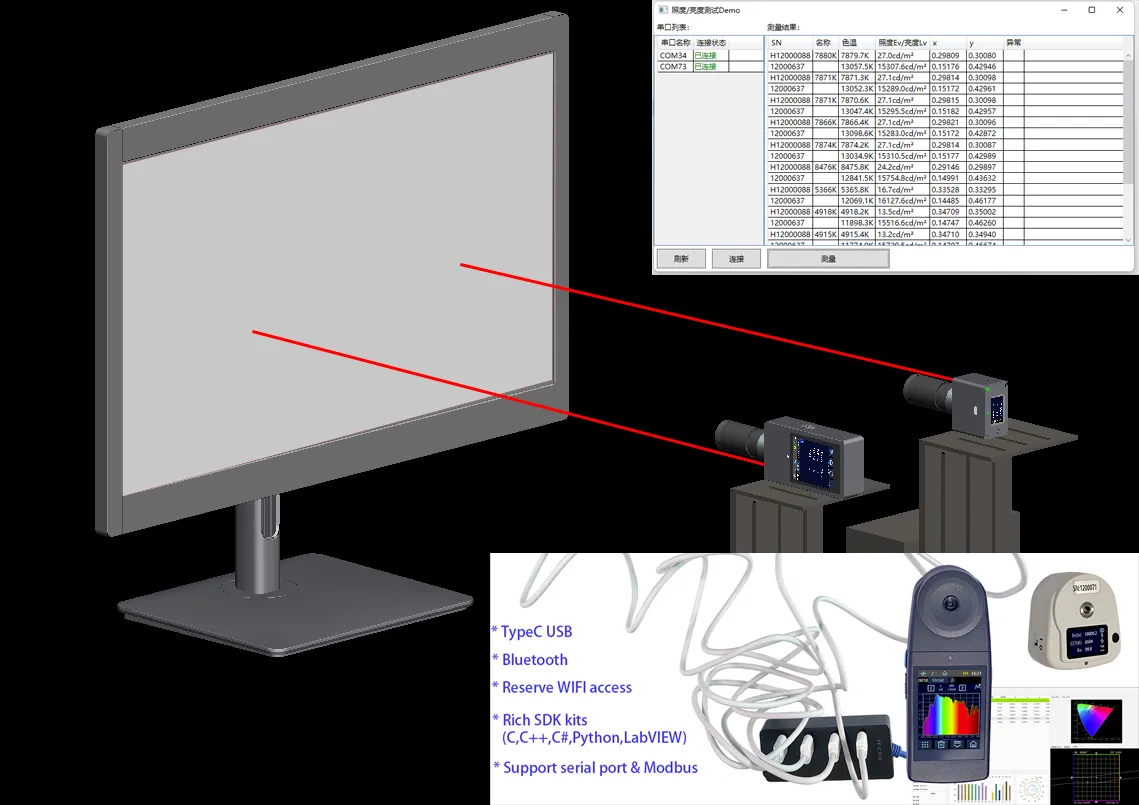

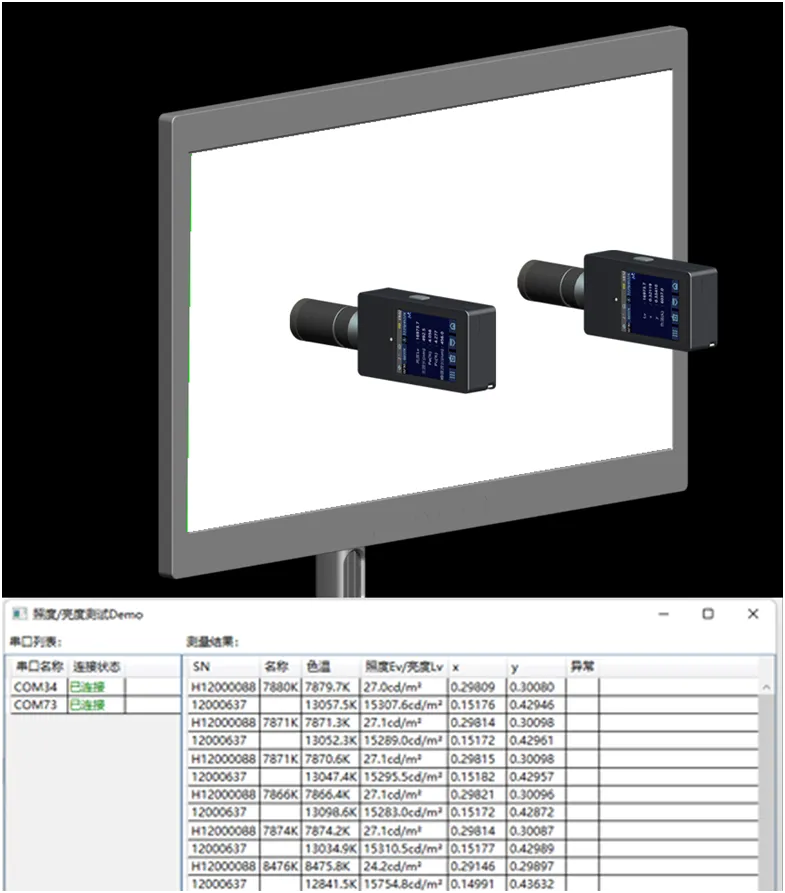

       Nhiều thiết bị Huicolor CI820 có thể được gắn cố định ở trung tâm của mỗi mô-đun hiển thị kích thước nhỏ. Máy chủ sử dụng phần mềm kiểm tra đồng bộ chuyên dụng để điều khiển nhiều thiết bị Huicolor CI820 qua cáp USB hoặc Bluetooth để kiểm tra đồng bộ.

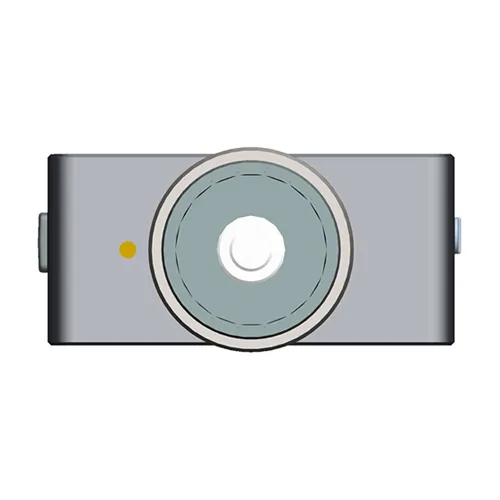

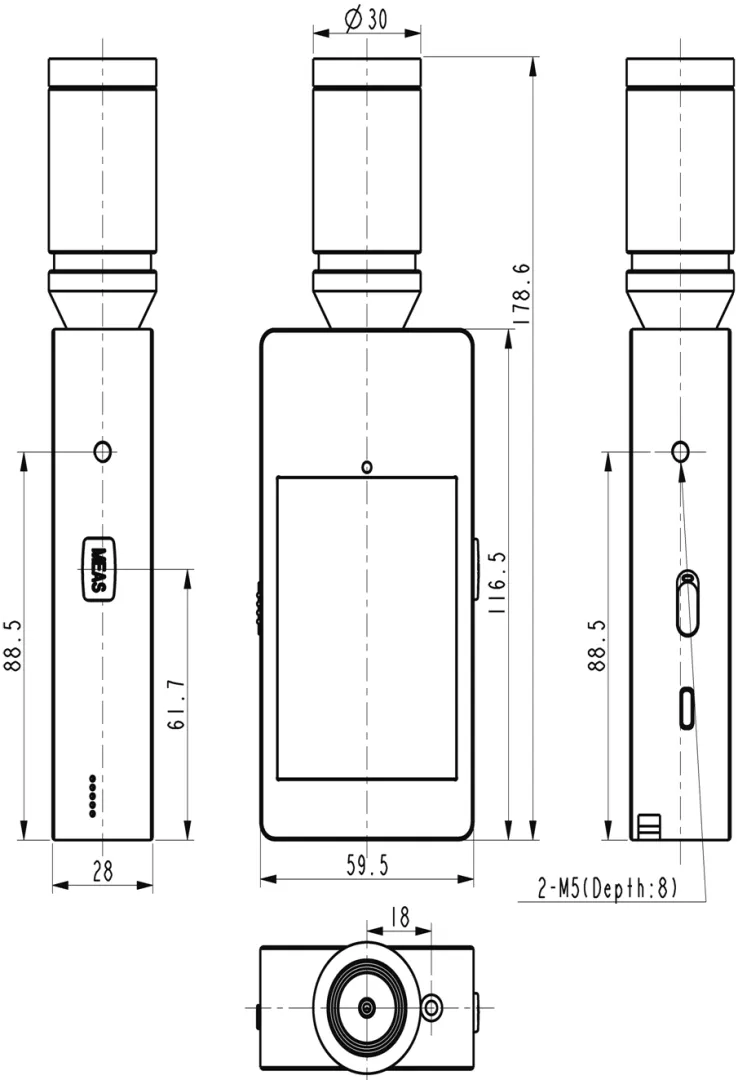

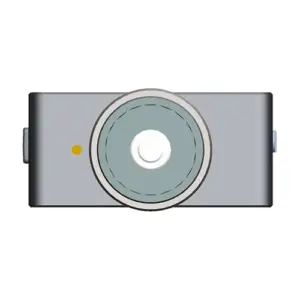

IV. Kích thước

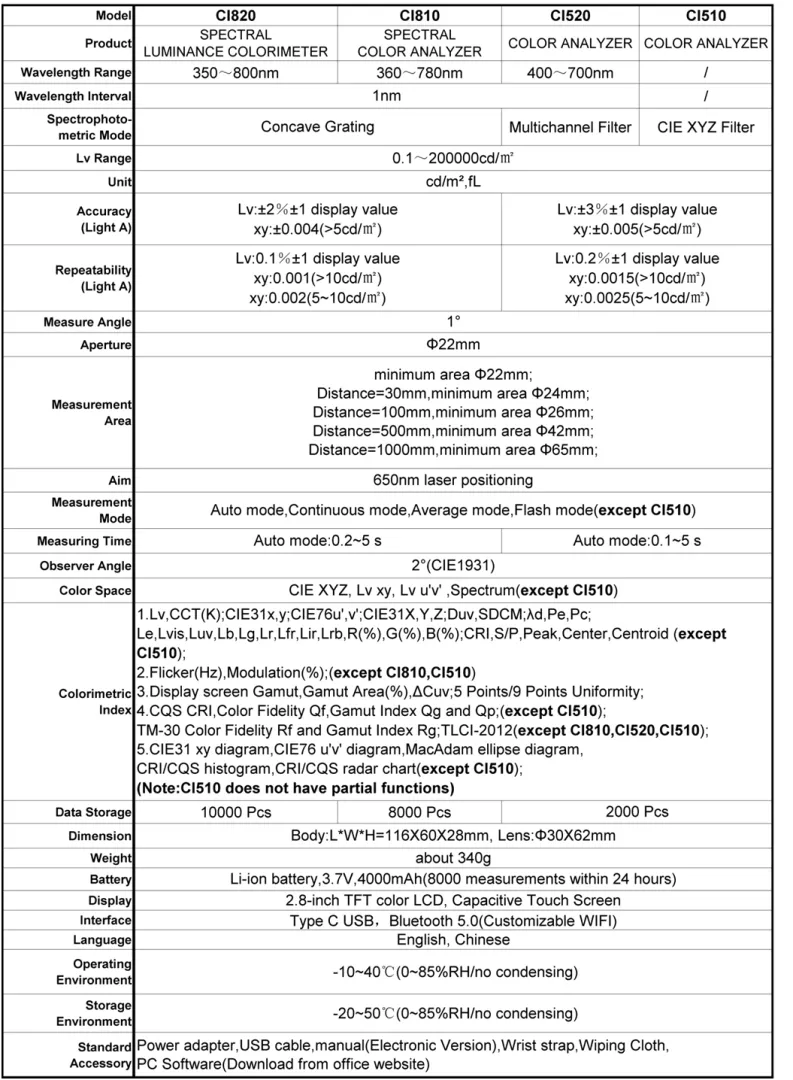

V. Thông số kỹ thuật
