Giới thiệu Máy kiểm tra an toàn điện GW Instek GPT-9801

GW Instek đang tung ra thị trường dòng sản phẩm máy kiểm tra độ an toàn (máy kiểm tra hi-pot/máy kiểm tra hipot) với độ bền cao và thiết kế bảo vệ nhiều người dùng. Máy kiểm tra an toàn điện GW Instek GPT-9801 hỗ trợ các hạng mục kiểm tra chính trong số tất cả các hạng mục cần thiết để tuân thủ các tiêu chuẩn an toàn như IEC, EN, UL, CSA, GB, JIS và các quy định an toàn khác.

Tổng cộng có 4 thiết bị kiểm tra an toàn trong Dòng GPT-9800, cụ thể là GPT-9804, GPT-9803, GPT-9802 và GPT-9801, có sẵn cho nhiều ứng dụng khác nhau. GPT-9804 là mẫu 4 trong 1 có khả năng thực hiện các thử nghiệm khả năng chịu AC, khả năng chịu DC, điện trở cách điện và liên kết nối đất. GPT-9803 là mẫu 3 trong 1 có khả năng thực hiện các thử nghiệm khả năng chịu AC, DC cũng như khả năng chịu cách điện. GPT-9802 có khả năng thực hiện cả kiểm tra khả năng chịu đựng AC và DC, trong khi Máy kiểm tra an toàn điện GW Instek GPT-9801 có thể thực hiện kiểm tra khả năng chịu đựng AC. Dòng thiết bị kiểm tra an toàn được xây dựng dựa trên nền tảng bộ khuếch đại tín hiệu điều khiển tín hiệu điều khiển tín hiệu điều khiển điện tử (PWM) hiệu suất cao với công suất đầu ra tối đa AC 200VA nhằm cản trở ảnh hưởng từ sự dao động điện áp của nguồn AC đầu vào. Điều này đảm bảo nguồn điện áp ổn định cho tất cả các thử nghiệm của Máy kiểm tra an toàn điện GW Instek GPT-9801.

Nhắm mục tiêu bảo vệ người dùng, Máy kiểm tra an toàn điện GW Instek GPT-9801 sử dụng kết hợp các điều khiển phần cứng và phần mềm để cải thiện độ an toàn: Quá trình tự kiểm tra được thực hiện để đảm bảo tất cả các chức năng và hoạt động đều ở điều kiện bình thường mỗi khi bật máy kiểm tra; thiết kế Zero Crossing Turn-On yêu cầu điện áp đầu ra luôn bắt đầu ở điểm giao nhau bằng 0 của sóng hình sin để tránh tác động của điện áp đầu ra đột biến; và điện áp đầu ra sẽ tự động bị cắt (trong vòng 150μs) khi phát hiện thấy điện áp đầu ra bất thường hoặc khi đạt đến giới hạn dòng điện trên hoặc dưới trong quá trình thử nghiệm. Để bảo vệ người vận hành khỏi chấn thương nguy hiểm, Máy kiểm tra an toàn điện GW Instek GPT-9801 tự động xả DUT sau khi thử nghiệm (trong vòng 200 mili giây) mỗi lần để loại bỏ điện áp quá mức còn sót lại trên DUT. Để đảm bảo an toàn hơn nữa, đầu nối khóa liên động cũng có thể được sử dụng làm biện pháp bảo vệ kép để ngăn chặn hoạt động vô ý.

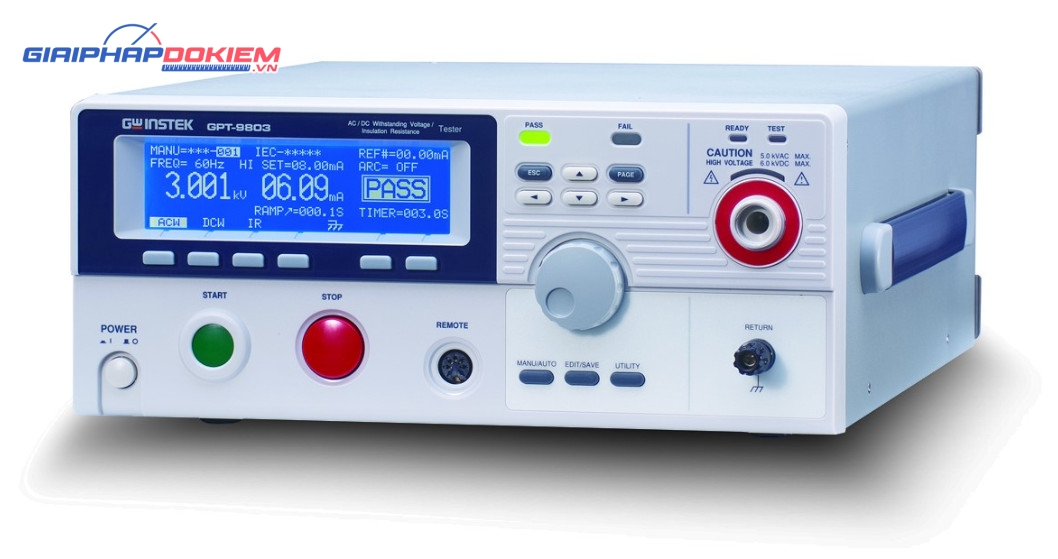

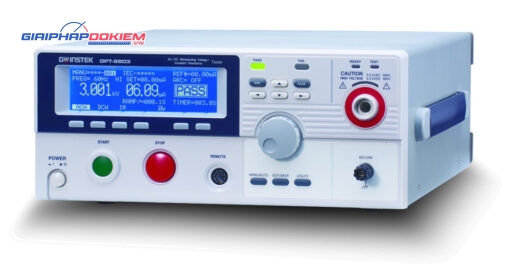

Máy kiểm tra an toàn điện GW Instek GPT-9801, được trang bị bố cục bảng đơn giản và rõ ràng, màn hình LCD ma trận điểm có độ phân giải cao và đèn chỉ báo LED màu, cho phép người vận hành diễn giải kết quả đo một cách dễ dàng và nhanh chóng. Tất cả các chức năng kiểm tra chính, bao gồm khả năng chịu đựng AC (AC 5kV/40mA), khả năng chịu đựng DC (DC 6kV/10mA), điện trở cách điện (DC 50V ~ 1000V) và thử nghiệm liên kết nối đất (tối đa AC 30A), đều được thực hiện trong điều kiện có độ ổn định cao. điện áp đầu ra với kết quả đo có độ phân giải cao. Hơn nữa, thời gian thử nghiệm, thời gian tăng tốc và giới hạn trên/dưới của điện áp đầu ra có thể điều chỉnh hoàn toàn để đáp ứng nhiều thử nghiệm an toàn khác nhau với kết quả đo chính xác.

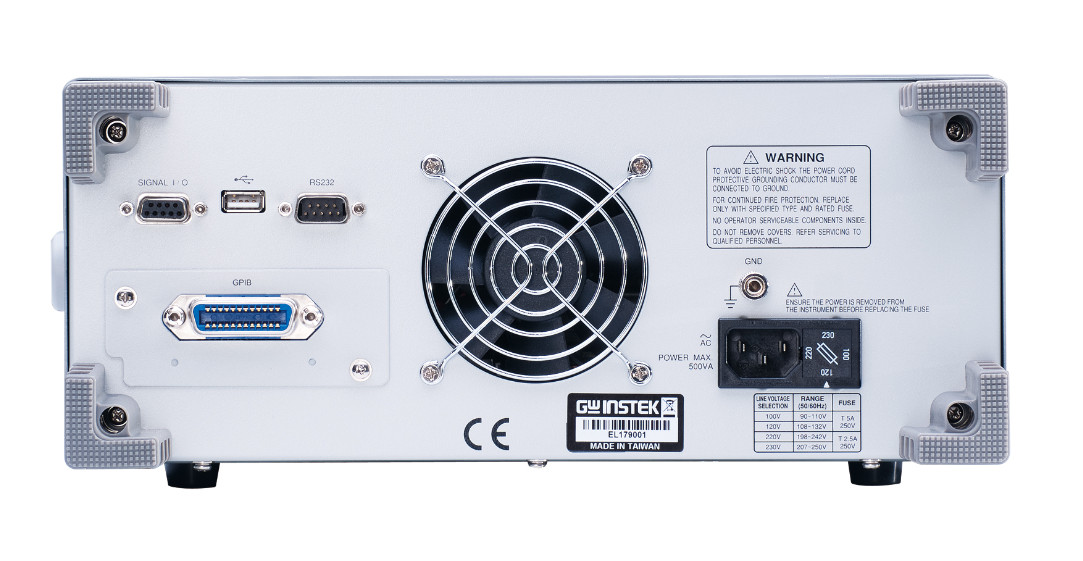

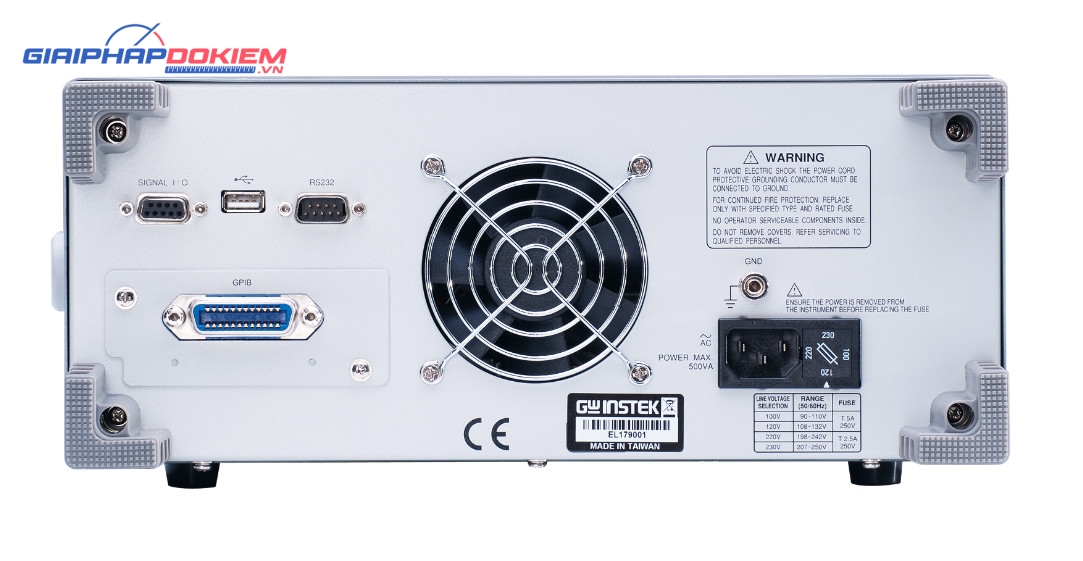

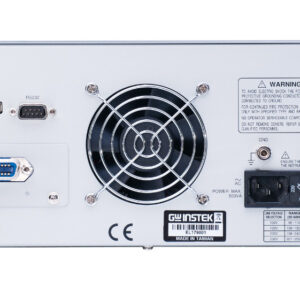

Các chức năng và tính năng khác của máy kiểm tra an toàn điện máy kiểm tra an toàn điện Máy kiểm tra an toàn điện GW Instek GPT-9801 bao gồm: phát hiện mạch hở để kiểm tra liên kết nối đất để có được kết quả đo chính xác một cách đáng tin cậy; 100 bộ nhớ để lưu cài đặt bảng điều khiển, có thể được gọi lại cho từng lần kiểm tra riêng lẻ hoặc cho các lần kiểm tra tự động theo trình tự; một thiết bị đầu cuối bật tắt đầu ra từ xa ở bảng phía trước và cổng I/O tín hiệu ở bảng phía sau được cung cấp làm phương tiện để điều khiển khởi động/dừng từ xa của máy kiểm tra an toàn; Giao diện RS-232C, USB và GPIB (tùy chọn) có sẵn để điều khiển từ xa PC và ghi kết quả kiểm tra.Máy kiểm tra an toàn điện GW Instek GPT-9801

Hiệu suất cao và đầu ra ổn định cao
Hiệu suất kiểm tra độ chính xác cao và độ phân giải cao
Bảo vệ an toàn trong suốt thời gian thử nghiệm
Nhiều cơ chế bảo vệ
Giao diện người dùng thân thiện
Hiệu suất cao và đầu ra ổn định cao

Thông số kỹ thuật Máy kiểm tra an toàn điện GW Instek GPT-9801

• Đầu ra: 0.1Kv ~ 5Kv AC, 50/60Hz
• Bước nhảy: 2V/bước
• Độ chính xác: +-1%
• Công suất: 200VA (5kV/40mA)
• Dạng sóng: Sine
• Dòng ra max: 40mA (0.5kV – 5kV), 10mA (0.1kV – 0.5kV)
• Đo dòng: 0.001mA ~ 40mA / +-1.5%
• RAMP: 0.1s ~ 999.9s
• Bộ nhớ: 100 block (Manu)
• Giao tiếp: RS232, USB, Remote, IO và GPI (Tùy chọn)
• Hiển thị: LED, 240 x 64 dot
• Nguồn: AC100/120/220/230V +-10%, 50/60Hz
• Kích thước: 330x148x452mm / 19kg
• Phụ kiện gồm: HDSD, CD, Đầu nguồn, Đầu Plug Romote, Que kiểm tra GHT-114
