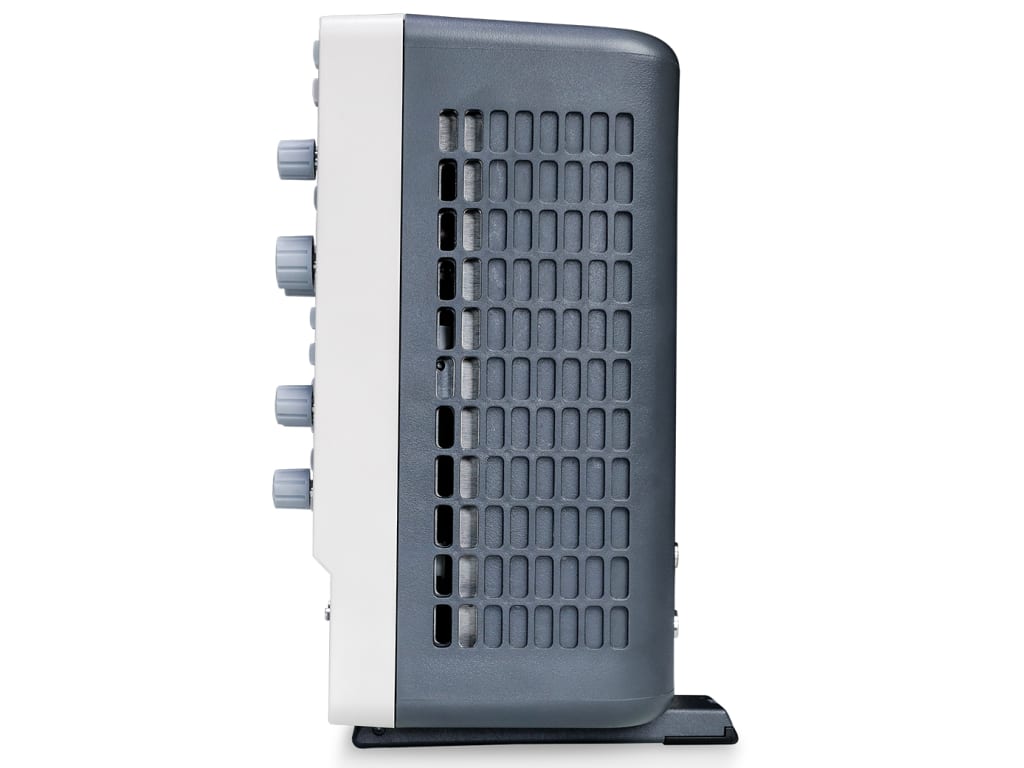

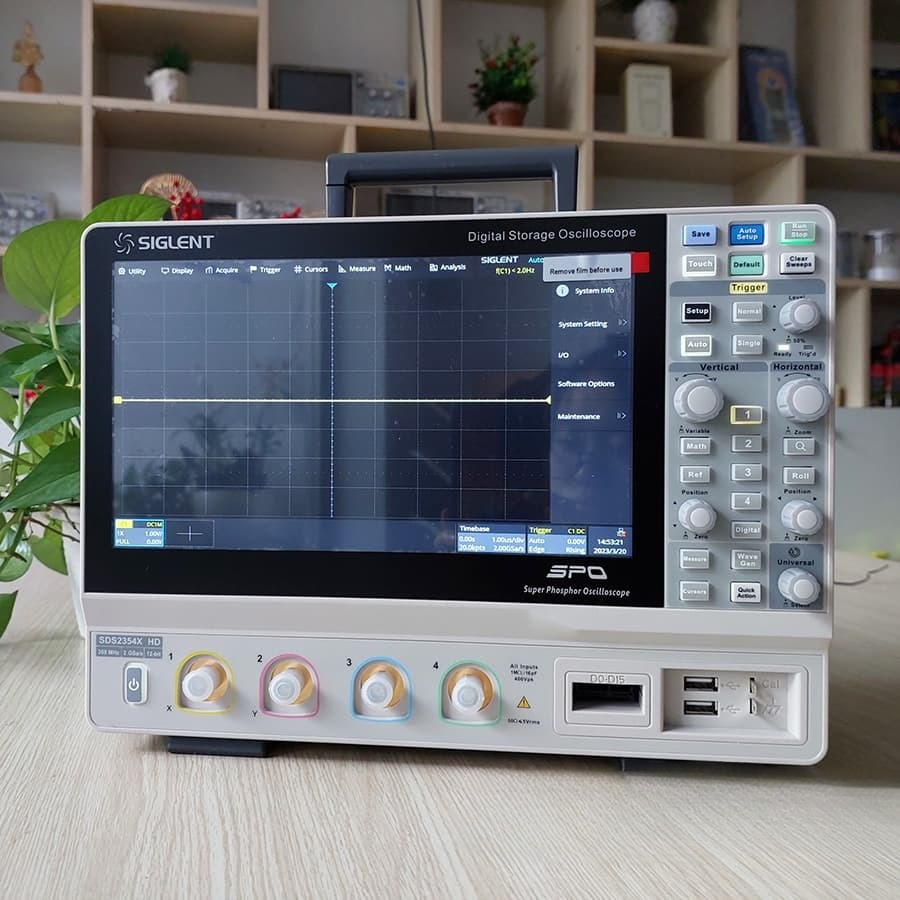

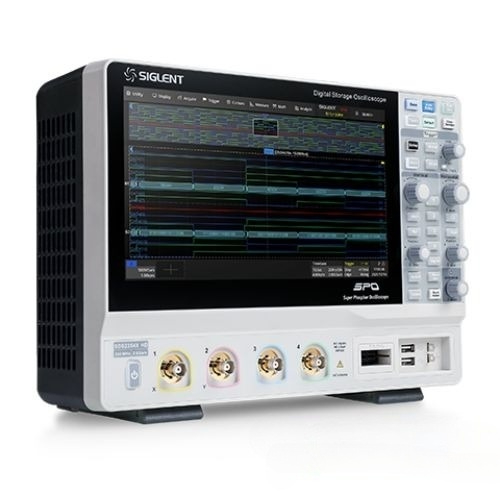

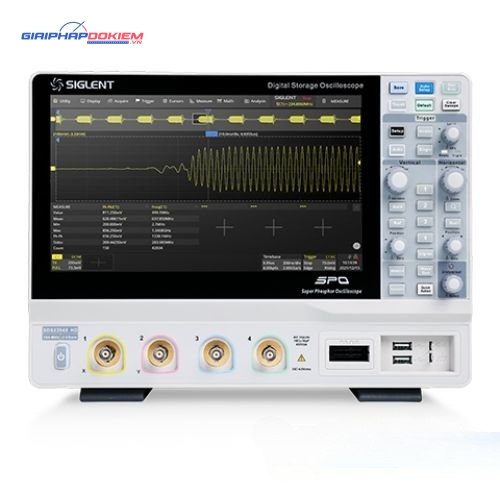

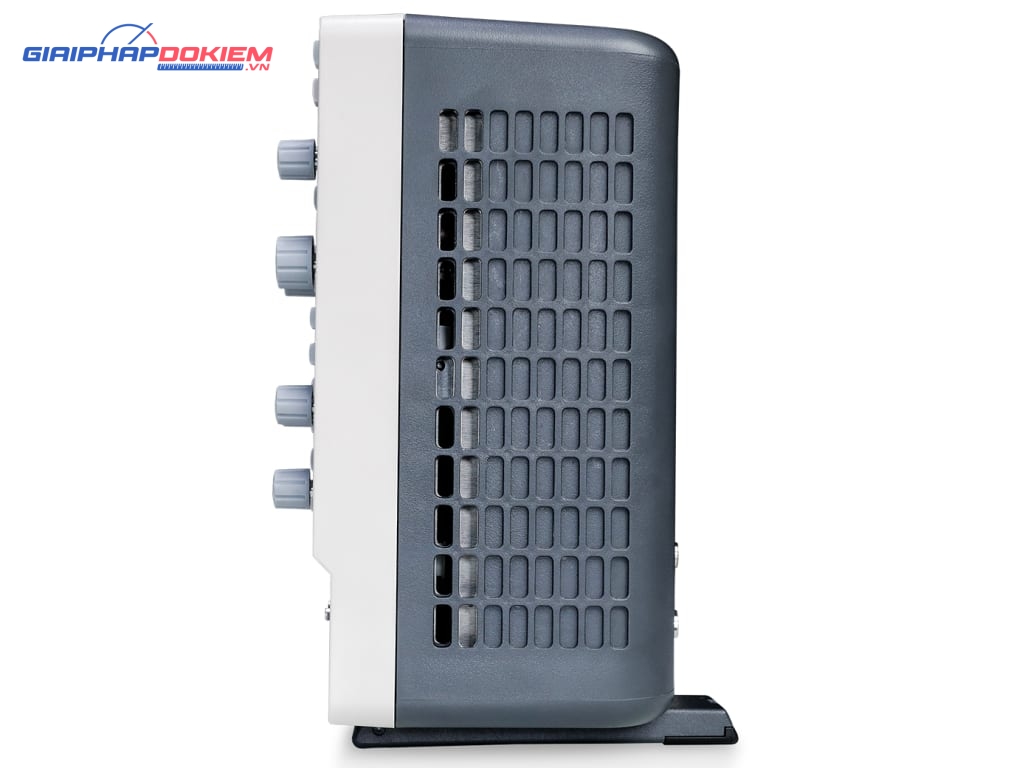

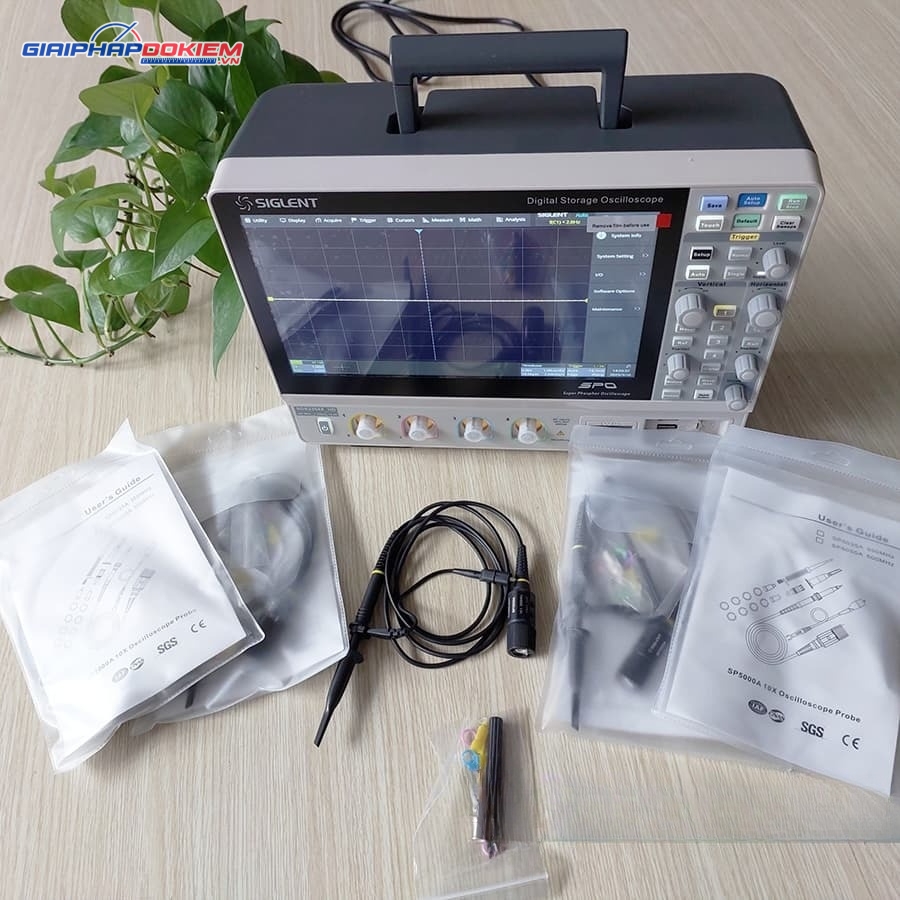

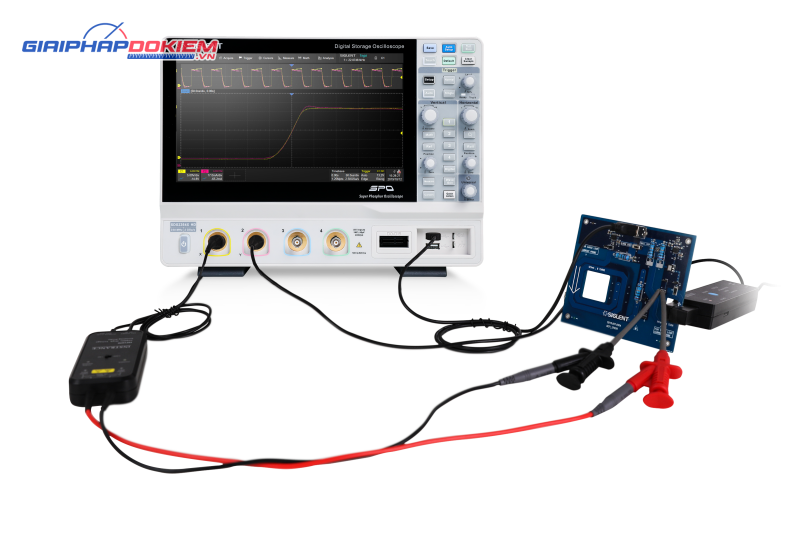

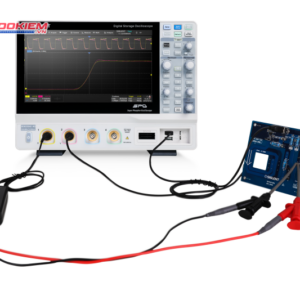

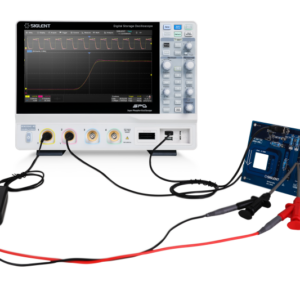

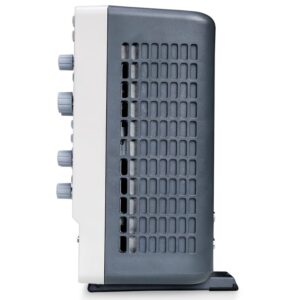

Máy hiện sóng Siglent SDS2354X HD

Giới thiệu Máy hiện sóng Siglent SDS2354X HD

Máy hiện sóng Siglent SDS2354X HD thuộc series SDS2000X HD của Siglent tốc độ lẫy mẫu thời gian thực lên đến 2GSa/s cho khả năng lấy mẫu nhanh, thực hiện phép đo nhanh chóng dễ dàng. Thiết bị có khả năng chụp dạng sóng lên đến 500,000 wfm/s ở sequence mode giúp bạn không bỏ lỡ bất cứ dạng sóng lỗi nào

Thông số kỹ thuật Siglent SDS2354X HD

• Kênh analog: 4 + EXT
• Băng thông: 350 MHz (có thể nâng cấp lên tối đa 500 MHz)
• Độ phân giải dọc: 12-bit
• Tốc độ lấy mẫu (tối đa):
  • 2 GSa/s (chế độ xen kẽ)
  • 1 GSa/s (chế độ không xen kẽ)
• Độ sâu bộ nhớ (tối đa):
  • 200 Mpts/ch (chế độ xen kẽ)
  • 100 Mpts/ch (chế độ không xen kẽ)
• Tốc độ chụp dạng sóng (tối đa) của SDS2354X HD:
  • Chế độ bình thường: 100,000 wfm/s
  • Chế độ tuần tự: 500,000 wfm/s
• Kích hoạt: Cạnh, Độ dốc, Độ rộng xung, Cửa sổ, Chạy, Khoảng thời gian, Bỏ học, Mẫu, Video, Đủ điều kiện, Cạnh thứ N, Thiết lập/giữ, Trì hoãn, Nối tiếp
• Kích hoạt và giải mã nối tiếp:
  • Tiêu chuẩn: I2C, SPI, UART, CAN, LIN
  • Tùy chọn: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (chỉ giải mã)

• Đo lường: Hơn 50 tham số, số liệu thống kê, biểu đồ, xu hướng và theo dõi được hỗ trợ
• Toán học: 2 traces; 2 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Đồng nhất, Phủ định, Tuyệt đối, Dấu, ví dụ, 10x, ln, lg, Nội suy, MaxHold, MinHold, ERES, Trung bình. Hỗ trợ trình chỉnh sửa công thức
• Phân tích dữ liệu: Tìm kiếm, Điều hướng, Lịch sử, Kiểm tra mặt nạ, Vôn kế kỹ thuật số, Bộ đếm, Biểu đồ dạng sóng, Biểu đồ bode và Phân tích công suất
• Kênh kỹ thuật số (tùy chọn): 16 kênh; tốc độ lấy mẫu tối đa lên tới 500 MSa/s; độ dài bản ghi lên tới 50 Mpts
• Bộ tạo dạng sóng (tùy chọn): Bộ tạo dạng sóng tích hợp một kênh, tần số lên tới 25 MHz, tốc độ lấy mẫu 125 MSa/s, bộ nhớ dạng sóng 16 kpts

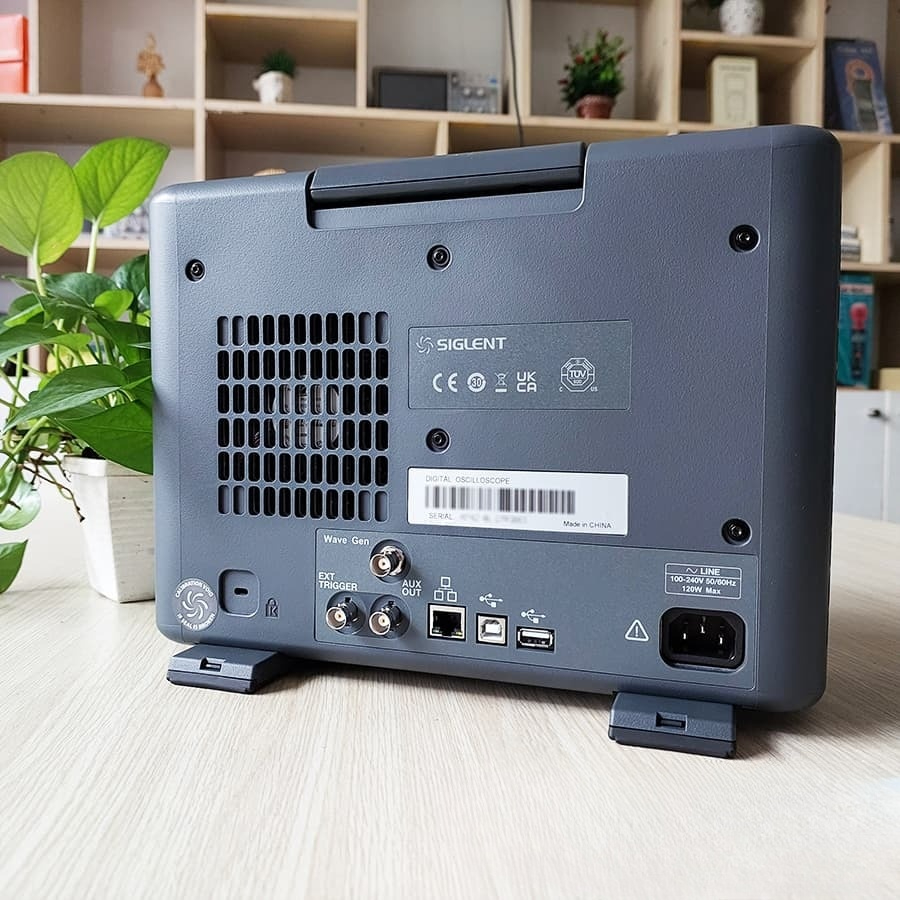

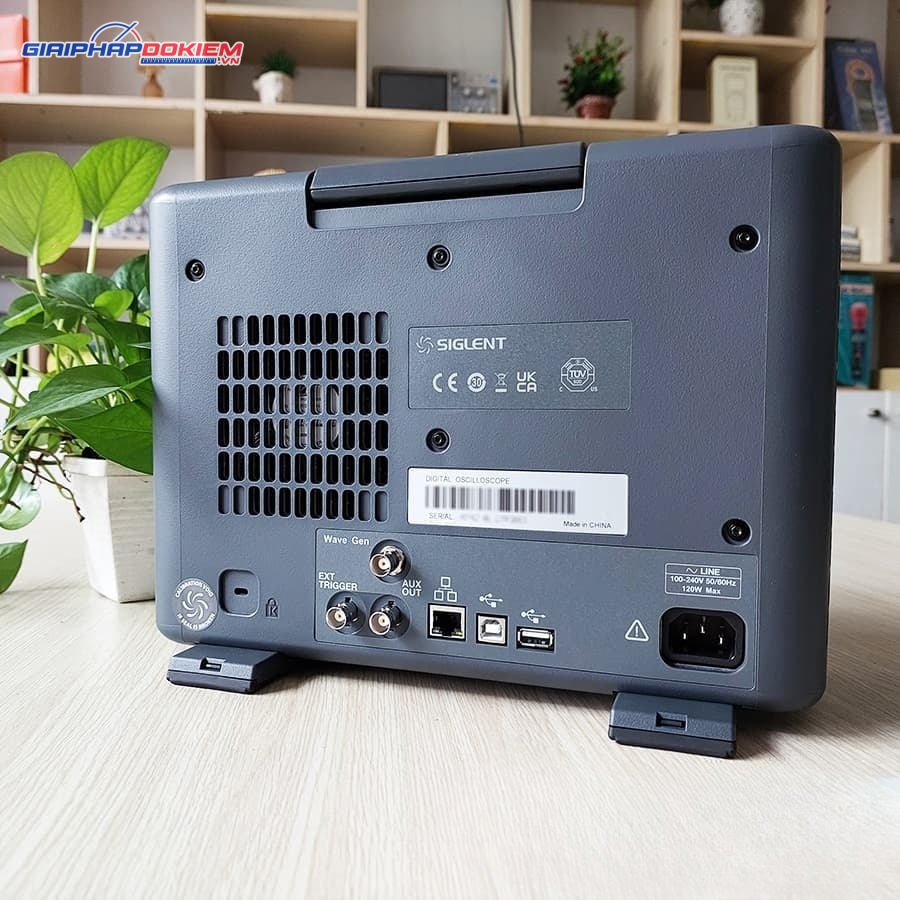

• I/O: USB 2.0 Host x3, Thiết bị USB 2.0, LAN 10 M / 100 M, Bộ kích hoạt bên ngoài, Đầu ra phụ (TRIG OUT, PASS/FAIL)

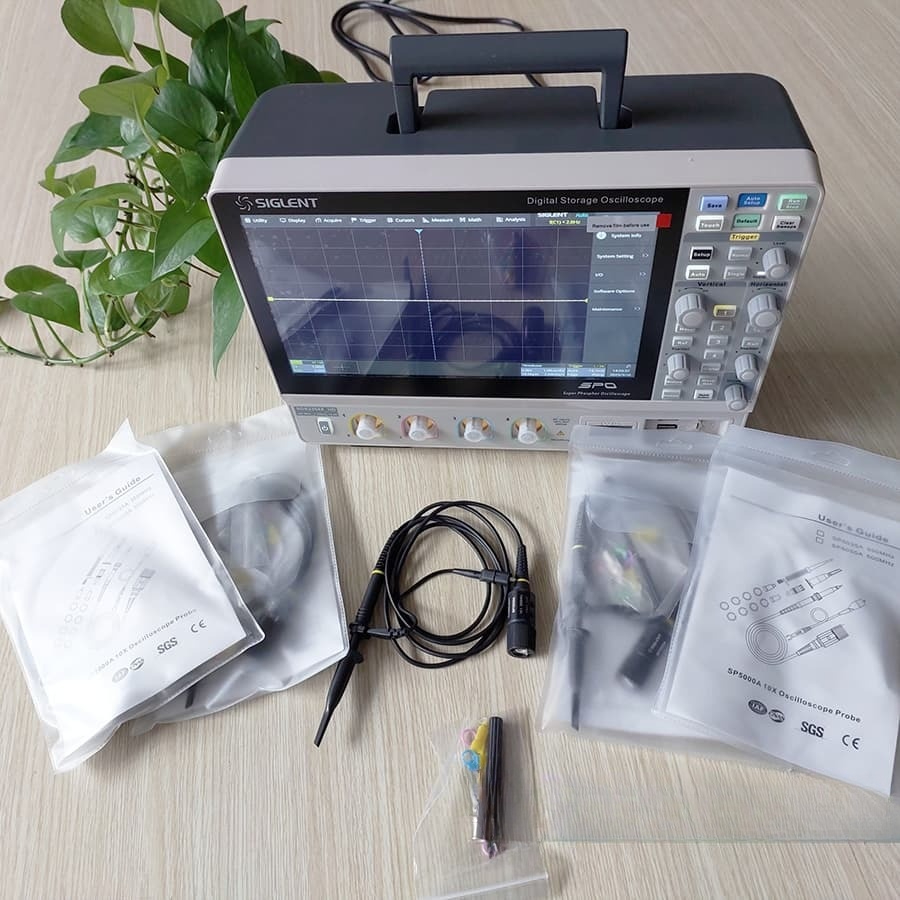

• Đầu đo (Tiêu chuẩn): Một đầu đo thụ động 500 MHz được cung cấp cho mỗi kênh

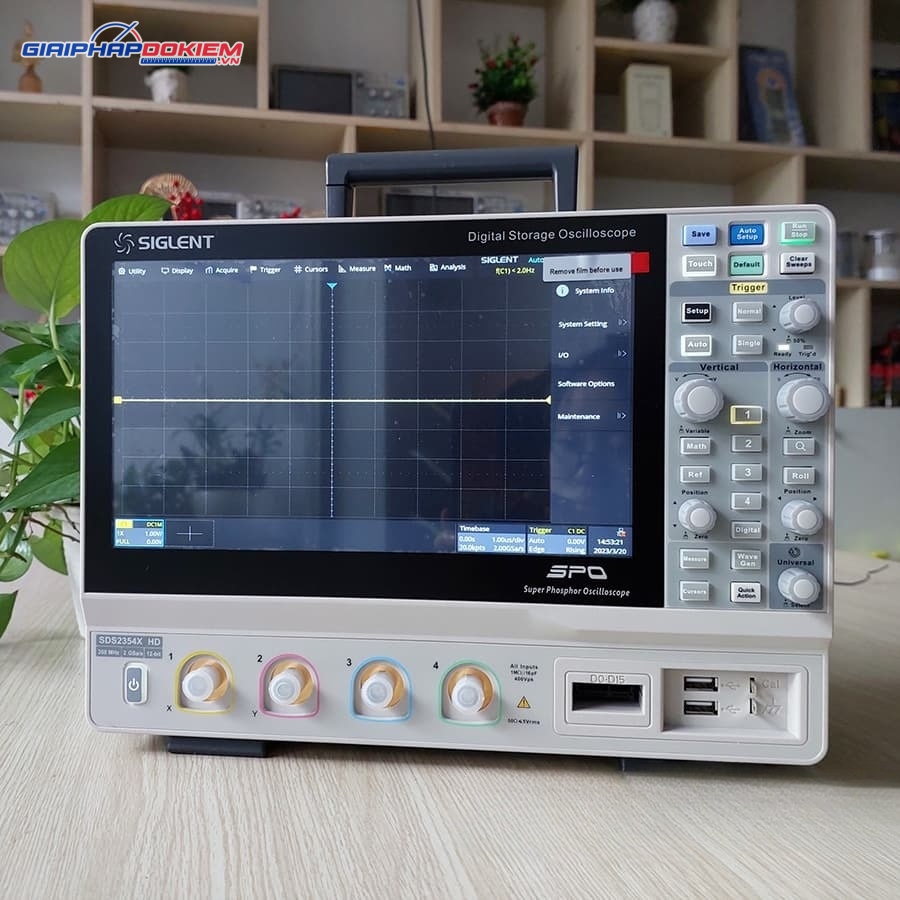

• Màn hình của Siglent SDS2354X HD: 10.1″ TFT-LCD với màn hình cảm ứng điện dung (1024×600)

Máy hiện sóng Siglent SDS2204X là lựa chọn tối ưu cho các kỹ sư và nhà phát triển điện tử, cung cấp hiệu suất và chất lượng cao trong việc phân tích và đo lường tín hiệu
