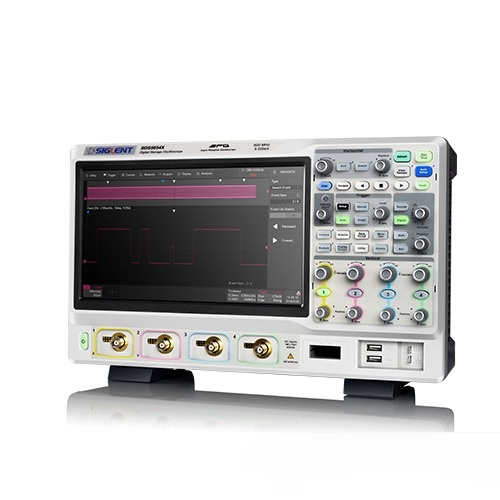

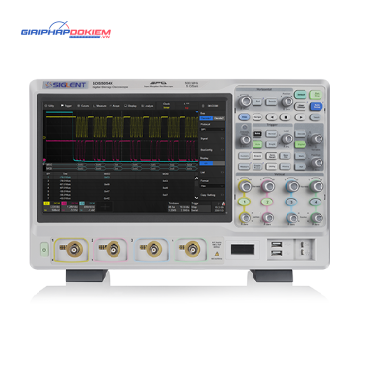

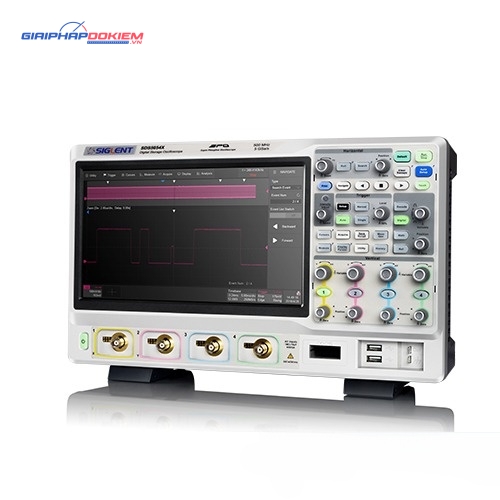

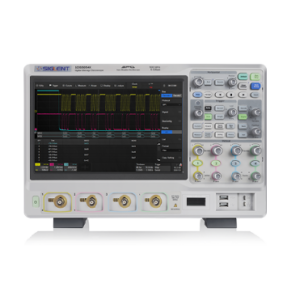

Máy hiện sóng Siglent SDS5032X

Giới thiệu Máy hiện sóng Siglent SDS5032X

Máy hiện sóng Siglent SDS5032X là mẫu sản phẩm có giá thành hợp lý nhất trong dòng máy hiện sóng cao cấp SDS5000X của Siglent. Dù có mức giá tốt, SDS5032X vẫn sở hữu cấu hình mạnh mẽ, cho phép thực hiện các chức năng đo lường, phân tích và kiểm tra một cách hiệu quả. Với băng thông lên tới 350 MHz và tốc độ cập nhật sóng đạt 480.000 wfm/s ở chế độ Sequence Mode, thiết bị này giúp bạn không bỏ lỡ bất kỳ điểm bất thường nào của dạng sóng nhờ thời gian chết rất nhỏ.

Ngoài ra, SDS5032X còn được trang bị công nghệ SPO (Super Phosphor Oscilloscope) mới nhất của Siglent, giúp cải thiện đáng kể quá trình nghiên cứu và làm việc của bạn. Công nghệ này cung cấp chất lượng hiển thị sóng tốt hơn, độ phân giải cao hơn và khả năng phát hiện tín hiệu nhanh hơn, giúp việc phân tích tín hiệu trở nên dễ dàng và chính xác hơn.

Đặc điểm nổi bật Siglent SDS5032X

• Serial bus triggering và decoder: Hỗ trợ I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S và MIL-STD-1553B.
• Nhiễu nền thấp: Hỗ trợ điều chỉnh điện áp từ 0.5 mV/div đến 10V/div.
• Chế độ Sequence: Giúp quan sát hiệu quả hơn bằng cách loại bỏ các khoảng thời gian trống.
• Chức năng xem lại lịch sử: Tối đa 100.000 khung hình.
• 39 chức năng đo tự động.
• Chức năng toán học: Hỗ trợ 2 Mpts FFT, cộng, trừ, nhân, chia, tích phân, vi phân, căn bậc hai và Math-on-Math.
• Chức năng tìm kiếm và điều hướng.
• Tích hợp Vôn kế.
• Tính toán Average và Eres (Enhanced Resolution): Dựa trên phần cứng tốc độ cao.
• Chức năng Mark Test: Với khả năng tạo và điều chỉnh mặt nạ bằng công cụ Mark Editor dựa trên phần cứng tốc độ cao.

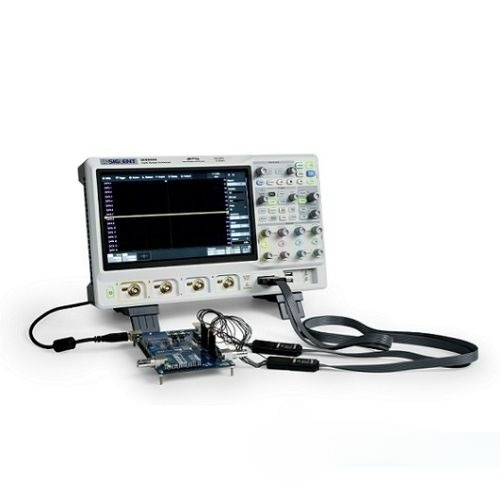

• 16 kênh kỹ thuật số MSO.
• Chức năng phát sóng tùy ý: Tần số 25MHz.

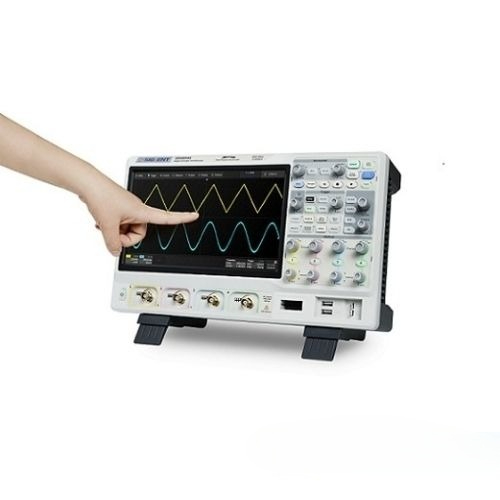

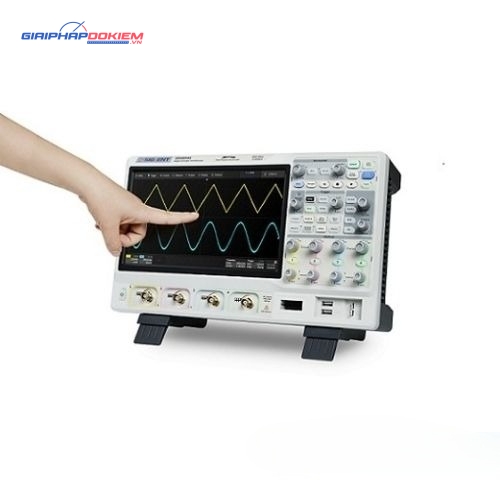

• Màn hình cảm ứng TFT-LCD 10.1″: Độ phân giải 1024 x 600.
• Hỗ trợ chuột và bàn phím.

Siglent SDS5032X không chỉ có giá thành hợp lý mà còn mang lại nhiều tính năng mạnh mẽ và tiên tiến, đáp ứng các nhu cầu đo lường, phân tích và kiểm tra phức tạp trong các ứng dụng điện tử.

Thông số kỹ thuật SDS5032X

• Băng thông: 350 MHz
• Tốc độ lấy mẫu: 5 GSa/s
• Kênh: 2 kênh
• Tỷ lệ bắt sóng của Siglent SDS5032X:
  • 110.000 wfm/s (chế độ bình thường)
  • 500.000 wfm/s (chế độ tuần tự)
• Hiển thị: Màn hình TFT LCD 10.1” với màn hình cảm ứng điện dung (1024 x 600)
• Bộ nhớ của Máy hiện sóng Siglent SDS5032X:
  • 250 Mpts (kênh đơn)
  • 125 Mpts (kênh đôi)
• Loại kích hoạt: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified

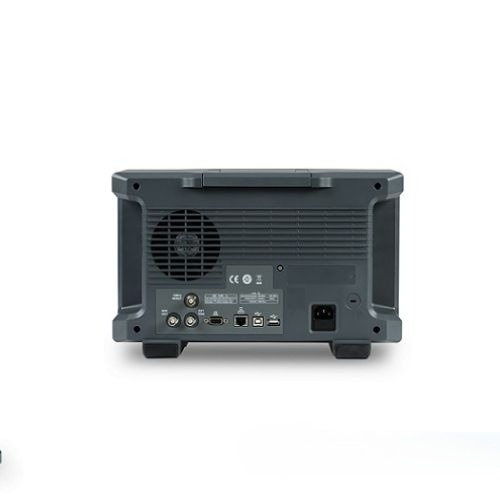

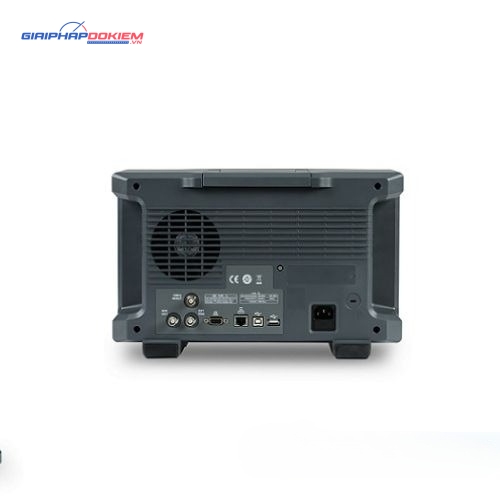

• I/O: USB Host, USB Device, LAN, Pass/Fail, Trigger Out, 10 MHz In, 10 MHz Out, VGA Output
• Kênh kỹ thuật số: 16 kênh; tốc độ bắt dạng sóng tối đa lên đến 1,25 GSa/s; độ dài ghi tối đa 62,5 Mpts
• Bộ tạo dạng sóng (tùy chọn): Kênh đơn, tần số lên đến 25 MHz, tốc độ lấy mẫu 125 MSa/s, bộ nhớ dạng sóng 16 kpts
• Đầu dò (tiêu chuẩn): 1 đầu dò được cung cấp cho mỗi kênh
• Kích thước sản phẩm: 370 x 144 x 231 mm
• Trọng lượng của SDS5032X: 5.6 kg
