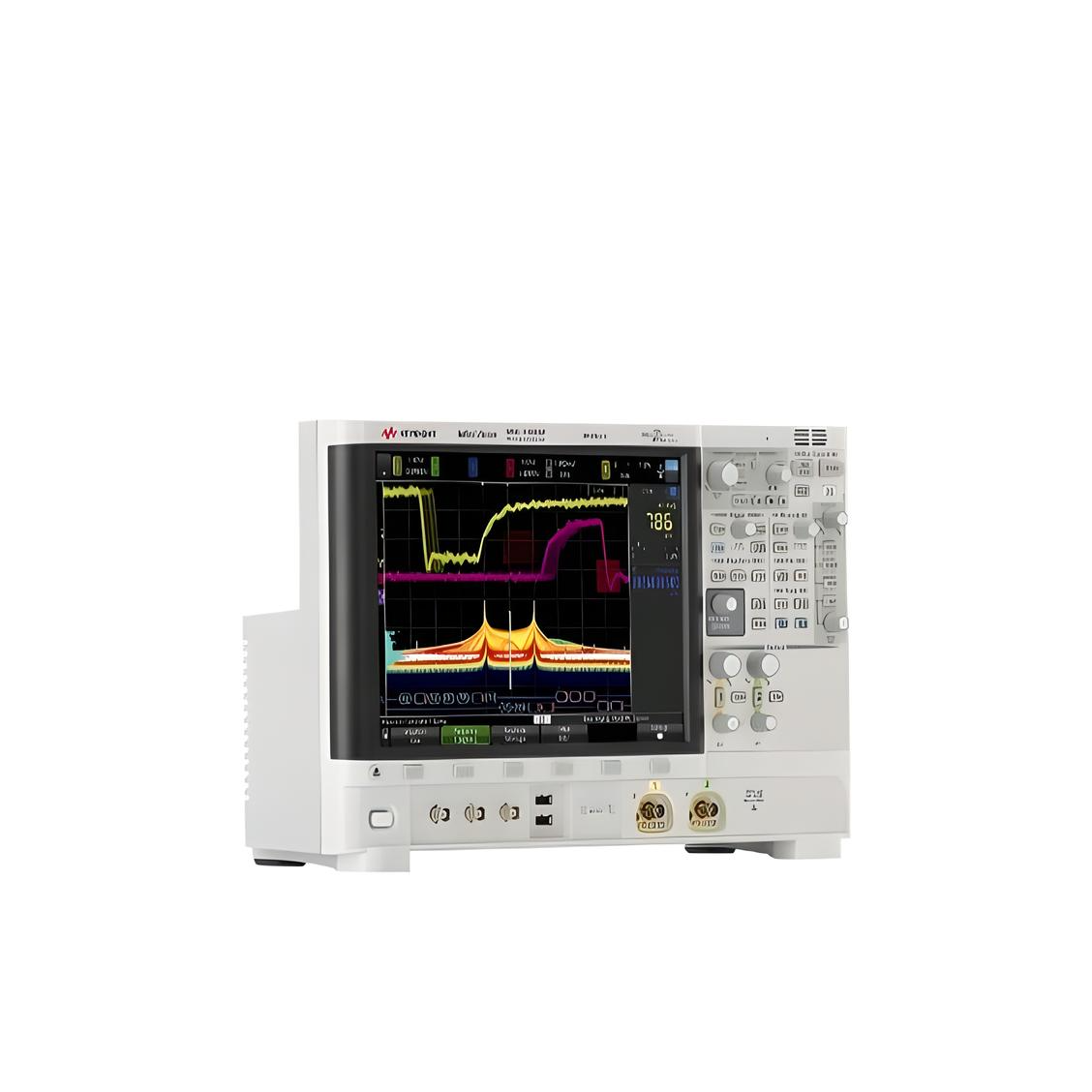

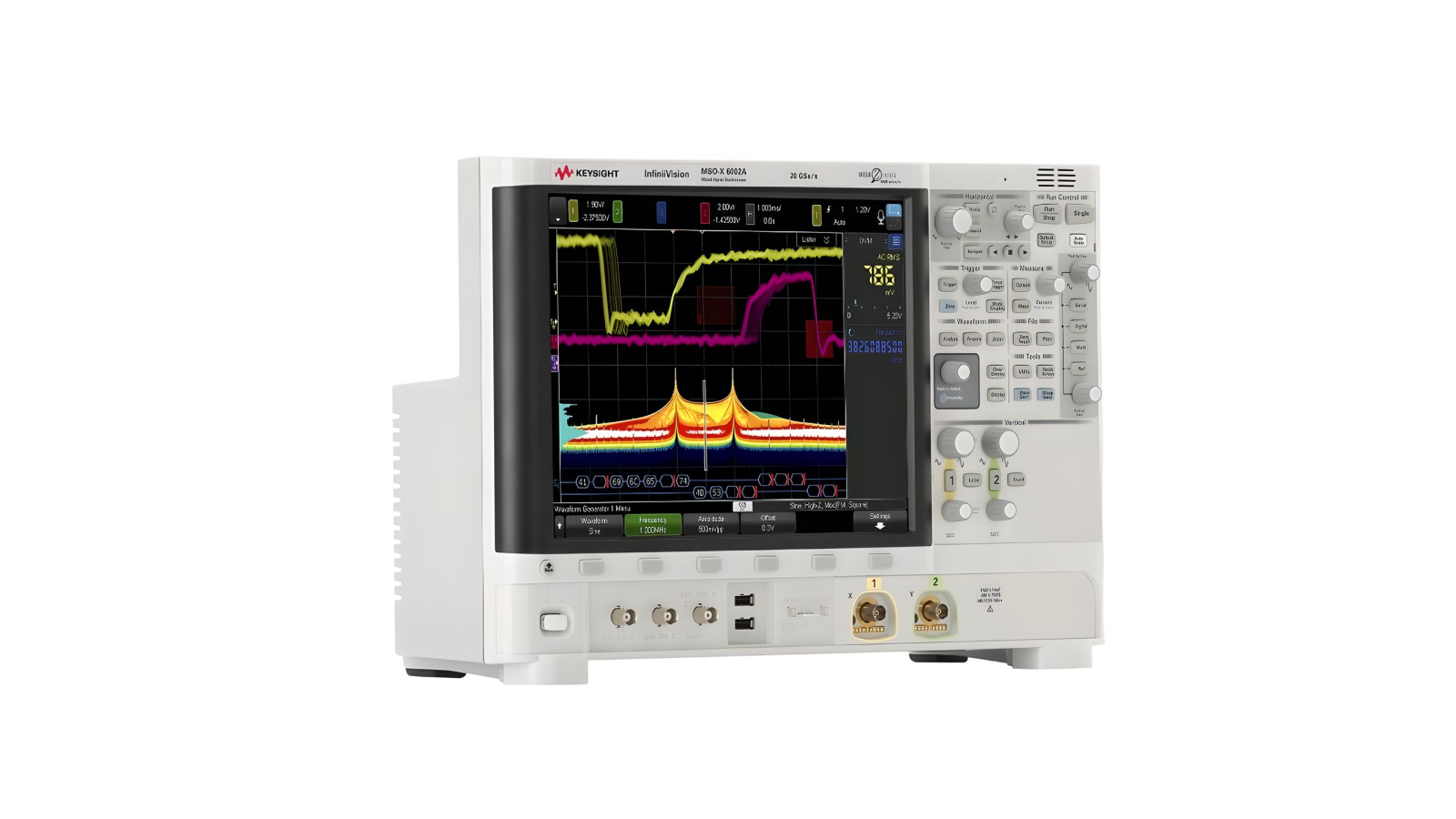

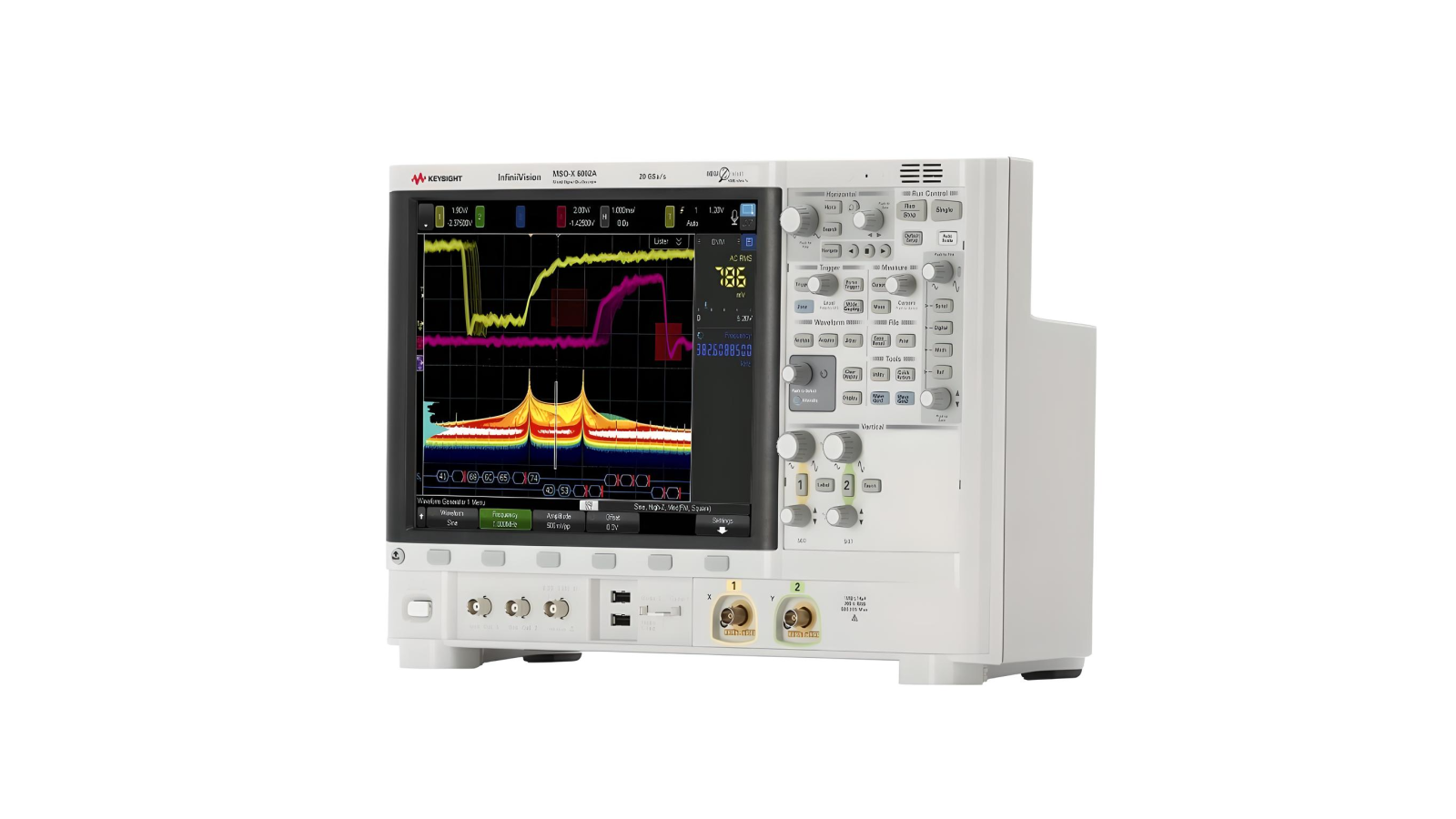

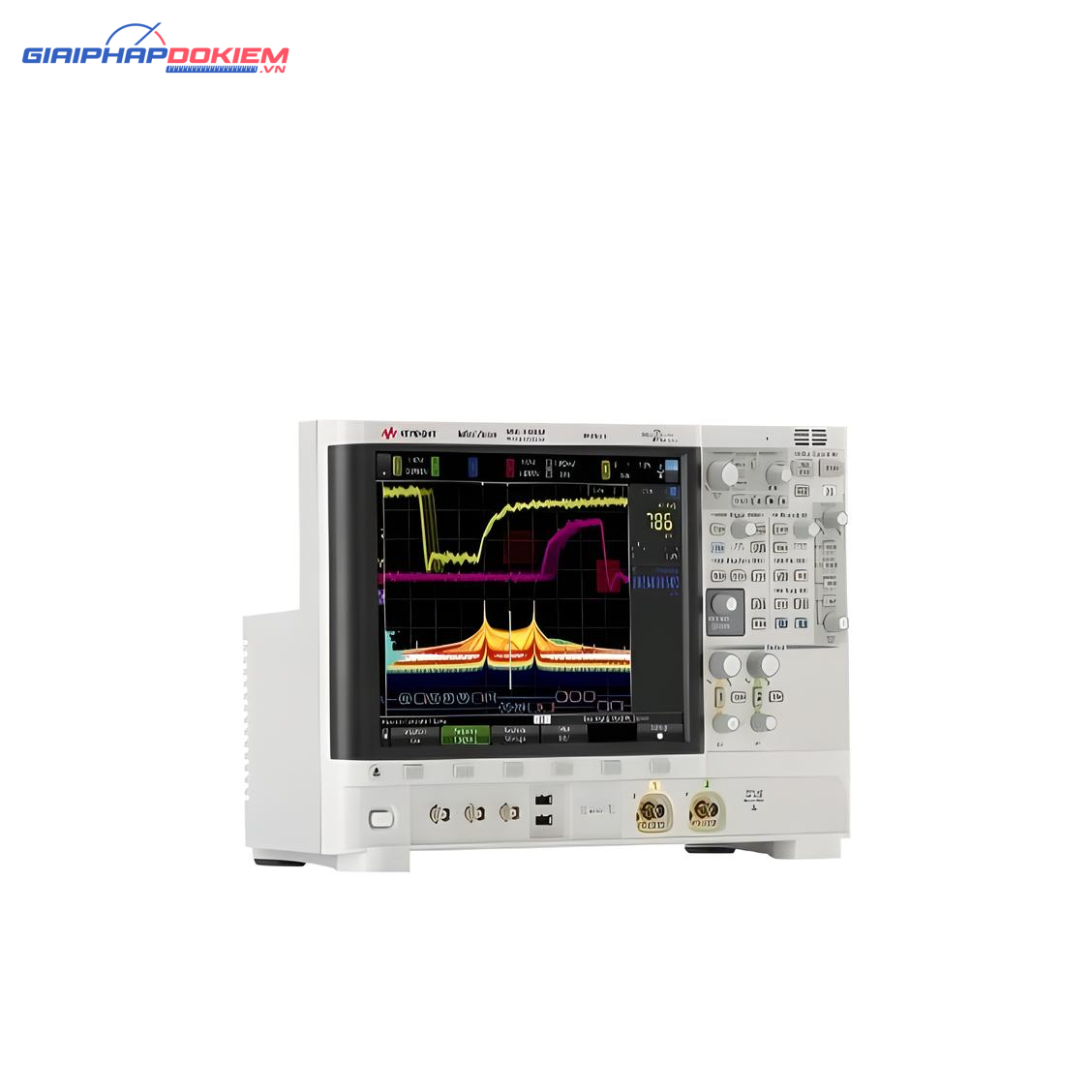

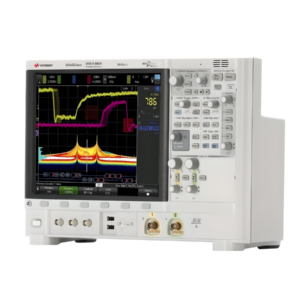

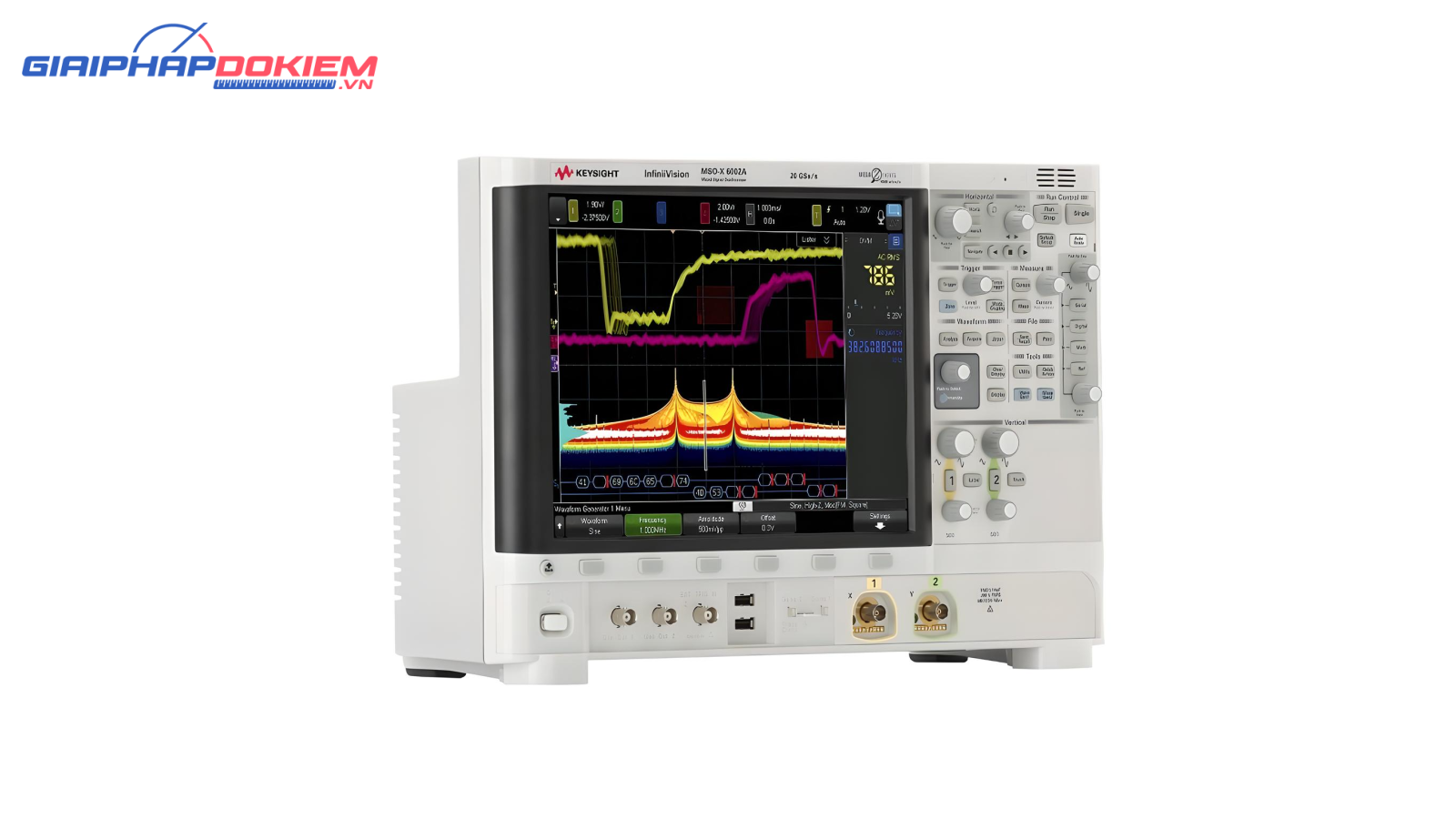

Máy hiện sóng số KEYSIGHT MSOX6002A

Giới thiệu về Máy hiện sóng số KEYSIGHT MSOX6002A

Máy hiện sóng số KEYSIGHT MSOX6002A là một thiết bị đo lường tiên tiến thuộc dòng InfiniiVision 6000 X-Series của Keysight Technologies. Được thiết kế để đáp ứng nhu cầu khắt khe trong phân tích tín hiệu và kiểm tra hệ thống điện tử, MSOX6002A mang đến những tính năng và khả năng mạnh mẽ

Thông số kỹ thuật Keysight MSOX6002A

• Băng thông: 1 GHz (có thể nâng cấp lên 2,5 GHz, 4 GHz, hoặc 6 GHz)
• Số kênh đầu vào: 2 analog + 16 kỹ thuật số
• Tốc độ lấy mẫu tối đa: 20 GSa/s (bán kênh), 10 GSa/s (tất cả kênh)
• Độ sâu bộ nhớ tối đa: 4 Mpts (bán kênh), 2 Mpts (toàn kênh)
• Màn hình: điện dung 12.1 inch điều khiển bằng cảm ứng/cử chỉ
• Tốc độ cập nhật dạng sóng: > 450.000 wfms/s
• Độ nhiễu nền tại 1 mV/div, 50 Ω: 115 μVrms
• Kích thước: 425 mm W x 288 mm H x 148 mm D
• Trọng lượng tịnh: 6.8 kg (15 lbs)
• Trọng lượng vận chuyển: 11.3 kg (25 lbs)

Đặc điểm nổi bật MSOX6002A

1. Băng thông rộng:
   • Cung cấp băng thông 1 GHz và có khả năng nâng cấp lên 2,5 GHz, 4 GHz hoặc 6 GHz, giúp người dùng đo lường và phân tích các tín hiệu tần số cao một cách chính xác.
2. Tốc độ lấy mẫu cao:
   • Tốc độ lấy mẫu tối đa 20 GSa/s khi sử dụng bán kênh và 10 GSa/s khi sử dụng toàn bộ các kênh, đảm bảo khả năng nắm bắt các tín hiệu nhanh và chi tiết.
3. Độ sâu bộ nhớ lớn:
   • Độ sâu bộ nhớ lên đến 4 Mpts khi sử dụng bán kênh và 2 Mpts khi sử dụng toàn bộ các kênh, cho phép lưu trữ và phân tích các dạng sóng dài và phức tạp mà không mất chi tiết.
4. Màn hình cảm ứng lớn:
   • Màn hình cảm ứng điện dung màu 12.1 inch, cung cấp giao diện người dùng trực quan và dễ sử dụng, giúp dễ dàng thao tác và quan sát các dạng sóng.
5. Khả năng phân tích mạnh mẽ:
   • Tích hợp các công cụ phân tích như phân tích phổ, phân tích thời gian thực và nhiều tính năng đo lường tự động, hỗ trợ tối ưu cho các ứng dụng nghiên cứu và phát triển.
6. Tính năng WaveGen tích hợp:
   • Máy phát dạng sóng tích hợp giúp tạo và chỉnh sửa các dạng sóng đa dạng, từ các dạng sóng cơ bản như sin, vuông, tam giác cho đến các dạng sóng phức tạp hơn, giúp kiểm tra và phân tích hệ thống một cách linh hoạt.
7. Khả năng kết nối linh hoạt:
   • Hỗ trợ các cổng kết nối USB, LAN và GPIB, giúp dễ dàng truyền dữ liệu và tích hợp vào các hệ thống hiện có.
8. Tốc độ cập nhật dạng sóng cao:
   • Tốc độ cập nhật dạng sóng lên đến 450.000 dạng sóng mỗi giây, giúp người dùng quan sát và phân tích các tín hiệu thay đổi nhanh chóng.

Ứng dụng:

Máy hiện sóng Keysight MSOX6002A phù hợp cho nhiều ứng dụng khác nhau trong lĩnh vực nghiên cứu và phát triển, sản xuất, giáo dục và đào tạo, bao gồm:

• Phân tích tín hiệu RF và vi sóng.
• Thiết kế và kiểm tra mạch số và tương tự.
• Kiểm tra hệ thống truyền thông và mạng.
• Giáo dục và đào tạo trong các phòng thí nghiệm và trường đại học.

Với các tính năng vượt trội và khả năng mạnh mẽ, KEYSIGHT MSOX6002A là một công cụ không thể thiếu cho các kỹ sư và nhà nghiên cứu trong việc phân tích và kiểm tra các hệ thống điện tử phức tạp.
