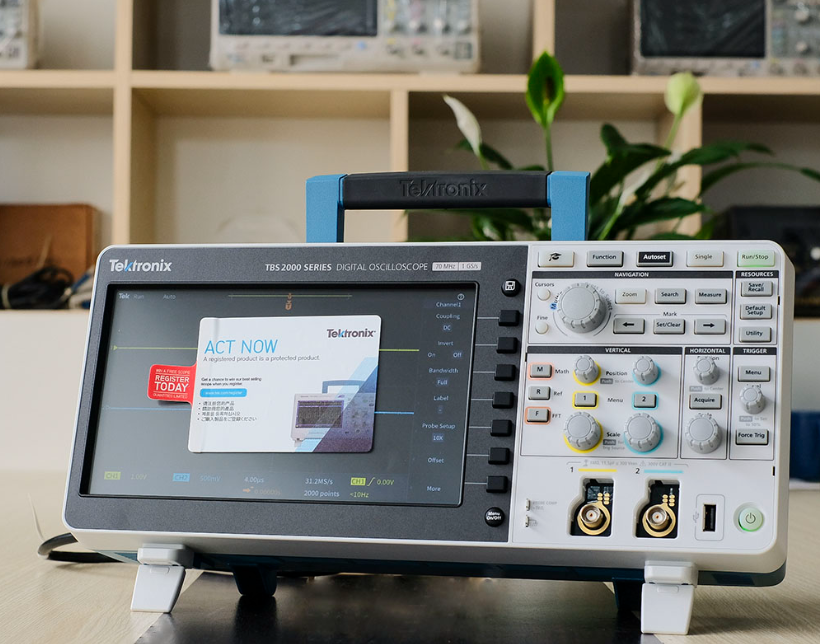

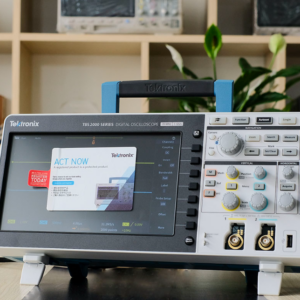

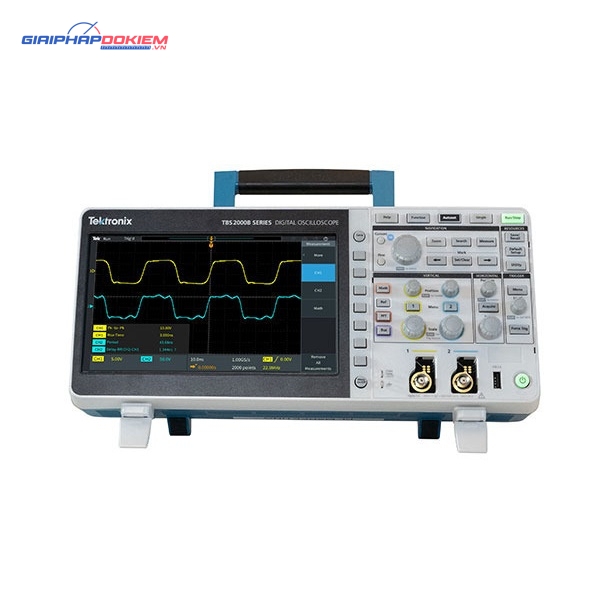

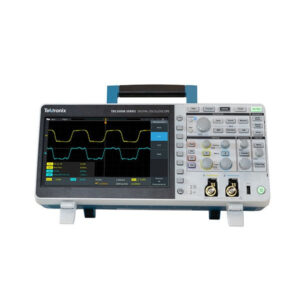

Máy hiện sóng số TEKTRONIX TBS2072B (70Mhz, 2 kênh, 2Gs/s)

• Chứa các phiên bản với 2 và 4 kênh đo.
• Các dòng sản phẩm có băng thông 200 MHz, 100 MHz và 70 MHz với tốc độ lấy mẫu lên đến 2 GS/s.
• Bộ nhớ ghi dữ liệu dài 5 Mpts cho mỗi kênh.

• Màn hình 9 inch WVGA màu sắc đi kèm với 15 dòng lưới, cho phép hiển thị thêm hơn 50% tín hiệu.
• Giao diện TekVPI cho que đo hỗ trợ nhiều loại que đo như chủ động, vi sai và đo dòng, tự động điều chỉnh tỷ lệ và đơn vị.
• TBS2072B có thiết kế phần mặt trước được cải tiến, hiện đại hơn và thuận tiện hơn.
• Có 32 hàm đo tự động cùng chức năng FFT giúp phân tích dạng sóng nhanh gọn.
• Tính năng Tìm và Đánh dấu giúp dễ dàng nhận diện các sự kiện trong dạng sóng thu về.
• HelpEverywhere® mang đến các lời khuyên trực quan trên màn hình cho người mới sử dụng.
• Được hỗ trợ bằng 10 ngôn ngữ đa dạng.

• Cổng USB 2.0 ở mặt trước máy chủ giúp lưu trữ dữ liệu nhanh và thuận tiện.
• Cổng USB 2.0 ở mặt sau bảng điều khiển giúp kết nối dễ dàng với máy tính.
• Cổng Ethernet 10/100BASE-T cho phép điều khiển máy chủ từ xa qua mạng LAN.
• Giao diện Wi-Fi cho phép kết nối dữ liệu mà không cần sử dụng dây.

• Phần mềm học liệu đem lại lợi ích cho giáo dục.
• TBS2072B có sự tương thích với phần mềm TekSmartLab dành cho môi trường giáo dục.
• Cung cấp chức năng tự động đặt và con trỏ cùng với khả năng tắt các phép đo tự động, giúp nâng cao chất lượng giảng dạy.

Thông số kỹ thuật của TBS2072B

• Băng thông của máy là 70Mhz.
• Máy có 2 kênh và sử dụng chuẩn ngõ vào TekVPI.
• Tốc độ lấy mẫu là 2Gs/s.
• Độ dài ghi là 5M cho mỗi kênh.
• Về biên độ (Volt/div trên trục tung):
  • Độ phân giải: 8 bits.
  • Dải ngõ vào từ 1mV/div đến 10V/div.
  • Độ chính xác: ±2% trong khoảng 10V/div đến 5mV/div và ±3% tại 1mV/div.
  • Trở kháng ngõ vào là 1MΩ với độ chính xác ± 1%.
• Về thời gian (time/div trên trục hoành):
  • Dải timebase: từ 1ns/div đến 100s/div.
  • Độ chính xác: ±25ppm.
• Kích (trigger) có ba chế độ: Auto, Normal và Single.
• Cung cấp 32 phép đo tự động, chức năng FFT và cổng USB 2.0 để kết nối ngoại vi.
• Hiển thị trên màn hình màu 9-inch WVGA.
• Điều kiện hoạt động: Nhiệt độ từ 0 đến 50 độ C và độ ẩm từ 5% đến 90%.
• Nguồn cung cấp: 100-240V AC rms với biên độ ± 10%; tần số 47Hz-63Hz.
• Công suất tiêu thụ của máy: 80W.
• Trọng lượng của máy: 2,62 kg.
• Kích thước: 174.9 x 372.4 x 103.3 mm.
• Phụ kiện đi kèm: Dây nguồn, 02 que đo và hướng dẫn sử dụng.
