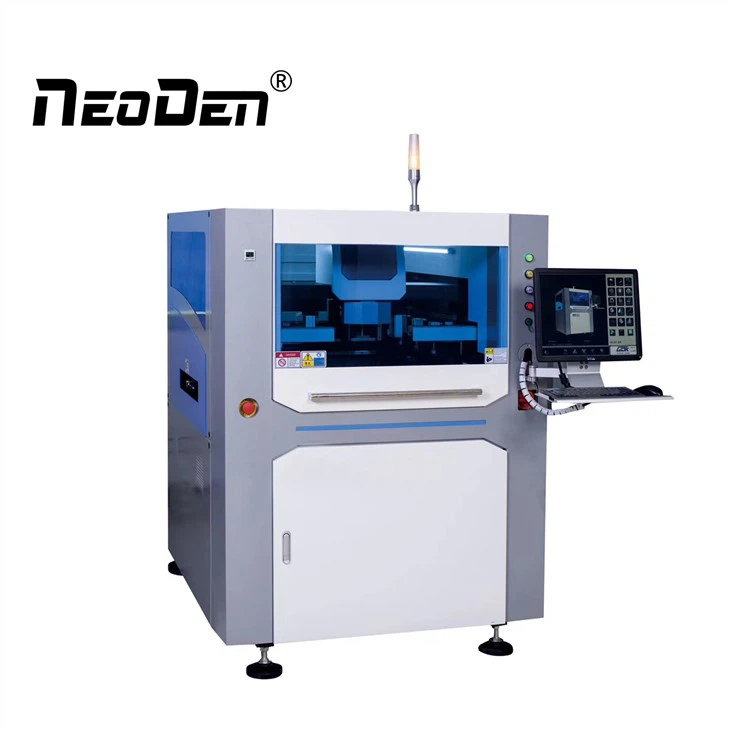

Máy in màn hình NeoDen ND2 PCB
Giá (chưa VAT): 0₫
Giá (gồm VAT 8%): 0₫
Messenger
Zalo
Thông tin sản phẩm
Giới thiệu máy in màn hình NeoDen ND2 PCB
Hệ thống quang học ND2 được sử dụng để phát hiện điểm chuẩn hai điểm trên PCB đảm bảo căn chỉnh đúng với khuôn in. Camera sẽ phát hiện vị trí PCB và vị trí X/Y/θ của bàn làm việc để căn chỉnh tốt nhất. Kích thước điểm chuẩn có thể dao động từ 1mm đến 2,5mm và có thể bao gồm các dấu chuẩn hoặc các hình dạng không chuẩn thay thế được xác định bằng ứng dụng cấu hình.
Hệ thống PC kiểm soát áp suất, tốc độ và chuyển động của gạt mực ngoài việc quản lý hệ thống nhận dạng quang học và điều khiển servo. Quy trình vệ sinh PCB mặt B có thể được cấu hình cho các quy trình thủ công hoặc tự động bao gồm khô hoặc ướt với các khoảng thời gian do người dùng lựa chọn và tốc độ xử lý. Chiều rộng gạt mực in tiêu chuẩn là 300mm và có thể được tối ưu hóa cho các góc ứng dụng 45º, 50º hoặc 60º để có được độ thâm nhập tốt nhất của khuôn in và chuyển keo dán vào PCB. Áp suất ứng dụng có thể lựa chọn từ 0,5kg đến 10kg với hành trình in là ±200mm từ vị trí gốc trung tâm. Các lựa chọn tốc độ ứng dụng có sẵn nằm trong khoảng từ 0 đến 200mm/giây.
Một cột báo hiệu được gắn trên đỉnh máy và cung cấp báo động bằng hình ảnh và âm thanh rõ ràng bất cứ khi nào quá trình in bị dừng lại. Máy được cài đặt sẵn ứng dụng cấu hình và điều khiển độc quyền cung cấp bộ công cụ thiết lập và tối ưu hóa hoàn chỉnh cùng với theo dõi năng suất theo thời gian thực.
Đặc trưng
Dễ dàng để tìm hiểu và sử dụng
Độ chính xác cao và độ ổn định cao
Thông tin chi tiết
Hệ thống định vị quang học chính xác
Nhận dạng tốt
Cường độ ánh sáng có thể điều chỉnh được
Nguồn sáng bốn chiều có thể điều chỉnh được

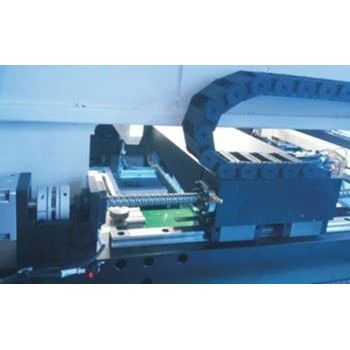

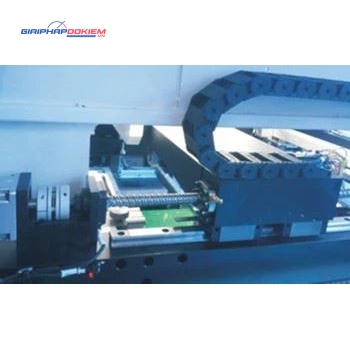

In Trục Servo Drive
Cải thiện cấp độ chính xác
Cung cấp nền tảng kiểm soát in ấn tốt
hoạt động ổn định, kéo dài tuổi thọ
Hệ thống làm sạch Stencil
Tấm lau cao su mềm chống mài mòn
Phương pháp làm sạch khô, ướt và chân không
Làm sạch kỹ lưỡng, tháo rời tiện lợi

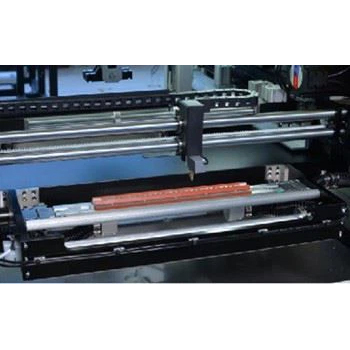

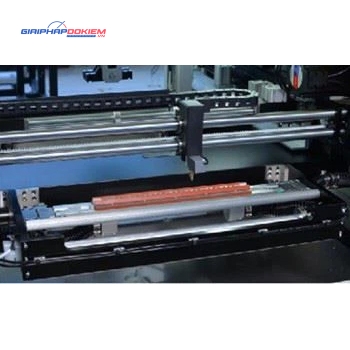

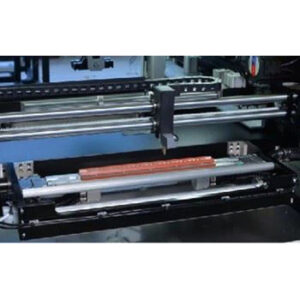

Hệ thống bóp thông minh
Cài đặt lập trình thông minh
Hệ thống kiểm soát áp suất chính xác tích hợp
Hai động cơ trực tiếp độc lập điều khiển chổi cao su
Hệ thống thích ứng độ dày PCB
Cấu trúc thông minh, nhanh chóng, đơn giản và đáng tin cậy

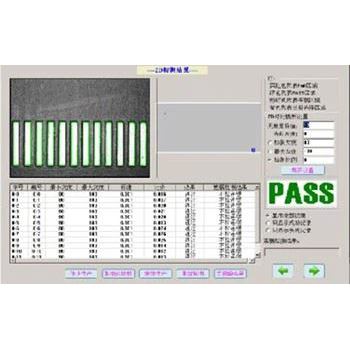

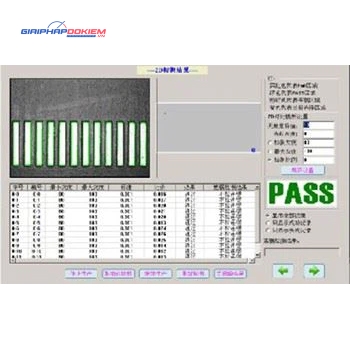

Kiểm tra chất lượng in hàn dán
Chức năng 2D có thể nhanh chóng phát hiện các lỗi in
Các điểm phát hiện có thể được tăng lên tùy ý
Thông số kỹ thuật
| Tên sản phẩm | Máy in màn hình PCB |
| Kích thước bảng tối đa （X x Y） | 450mm x 350mm |
| Kích thước bảng tối thiểu （X x Y） | 50mm x 50mm |
| Độ dày PCB | 0,4mm ~ 6mm |
| Warpage | ≤1% đường chéo |
| Trọng lượng bảng tối đa | 3kg |
| Khoảng cách ký quỹ hội đồng quản trị | Cấu hình đến 3mm |
| Khoảng cách đáy tối đa | 20mm |
| Chuyển chiều cao từ mặt đất | 900 ± 40mm |
| Tốc độ truyền | 1500mm / s (Tối đa) |
| Chuyển quỹ đạo hướng | L-R,R-L,L-L,R-R |
| Trọng lượng máy | Phê duyệt 1000Kg |
