Máy phân tích màu Huicolor CI300

Máy phân tích màu Huicolor CI300

Huicolor CL300 là một máy đo màu (Colorimeter) thuộc dòng kinh tế, được thiết kế để đo các thông số quang trắc cơ bản của nguồn sáng, đặc biệt trong lĩnh vực chiếu sáng LED.

I. Tổng quan về sản phẩm Huicolor CI300

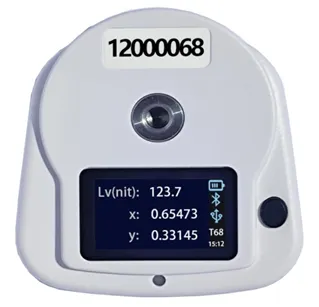

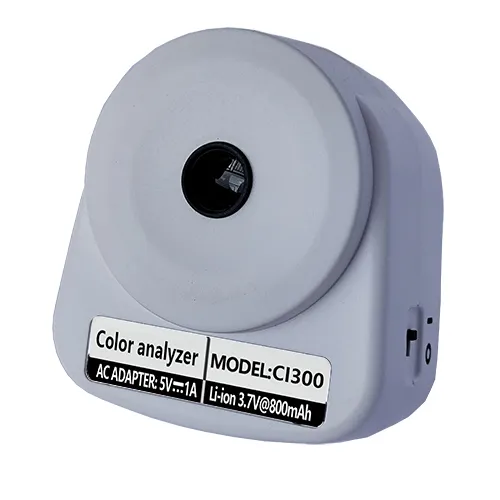

Máy phân tích màu Huicolor CI300 là máy đo màu độ sáng tiết kiệm chi phí. Thiết bị sử dụng bộ lọc XYZ + cảm biến CMOS để thu thập ba giá trị kích thích XYZ của nguồn sáng, sau đó tính toán tọa độ độ sáng và sắc độ của nguồn sáng. Thiết bị có góc đo 1°, diện tích đo tối thiểu Φ6mm và phạm vi đo tối đa 100.000 cd/m².

Thiết bị này được trang bị màn hình TFT 1,14 inch, pin Li-ion 800 mAh, chip đa chức năng Bluetooth/WIFI, bộ nhớ trong dung lượng lớn.

Thiết bị này có thể đo độ sáng (Lv), nhiệt độ màu, tọa độ sắc độ, bước sóng chính, gam màu hiển thị, độ đồng đều của tấm nền và các thông số khác.

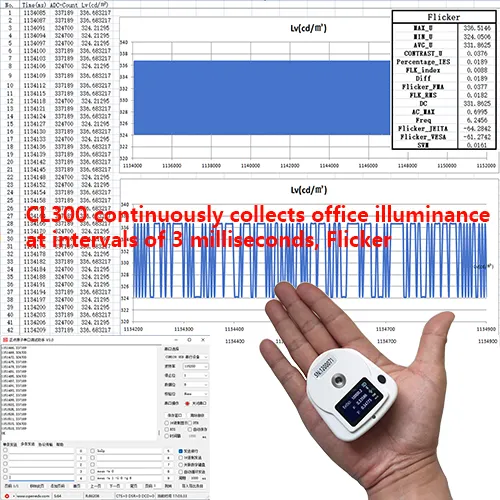

Thiết bị được trang bị chức năng đo đơn, đo liên tục, dễ vận hành. Thiết bị có giao diện phong phú, cấu trúc nhỏ gọn và hiệu suất chi phí cao, rất phù hợp để tích hợp vào các thiết bị khác như một mô-đun phát hiện ánh sáng.

II. Đặc điểm sản phẩm Huicolor CI300

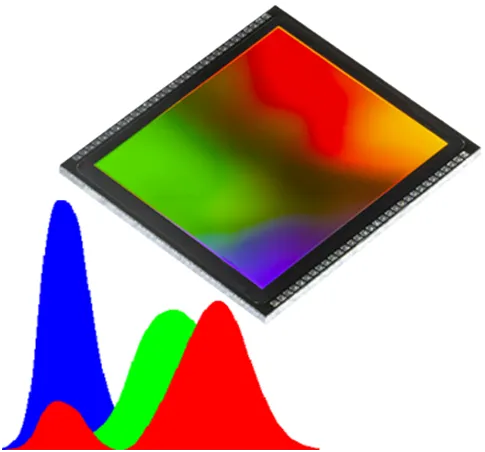

    1. Thiết bị sử dụng bộ lọc XYZ + bộ dò CMOS để thu thập ba giá trị kích thích XYZ của nguồn sáng chiếu sáng hoặc màn hình trong phạm vi 400-700nm, sau đó tính toán độ sáng (Lv), tọa độ sắc độ và nhiệt độ màu của mẫu cần kiểm tra, tiết kiệm chi phí.

    2. Thiết bị này sử dụng bộ xử lý MCU vạn vật kết nối Internet, cấu hình màn hình màu TFT 1,14 inch, có thể lưu trữ 99 bản ghi dữ liệu, vận hành đơn giản, dễ dàng mở rộng và phát triển thứ cấp.

     3. Thiết bị được trang bị pin lithium-ion 800 mAh. Thiết bị cũng được trang bị giao diện Type-C và Bluetooth 5.0, với giao diện WIFI riêng biệt. Các giao diện mở rộng phong phú này rất phù hợp cho việc phát triển thứ cấp và có nhiều ứng dụng.

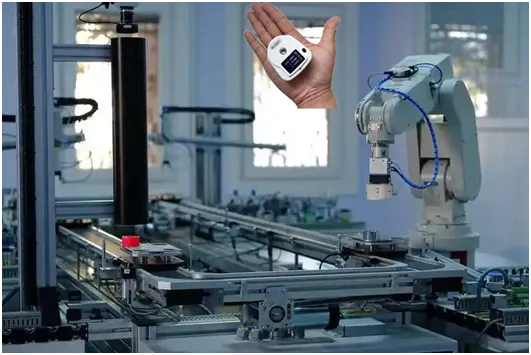

      4. Thiết bị có thiết kế nhỏ gọn, giao diện tiện lợi, dễ sử dụng như một liên kết Internet vạn vật và được nhúng vào các mô-đun khác.

      5. Thiết bị này được ứng dụng rộng rãi trong ngành chiếu sáng LED, chiếu sáng kỹ thuật, màn hình hiển thị, truyền hình đa phương tiện, v.v.

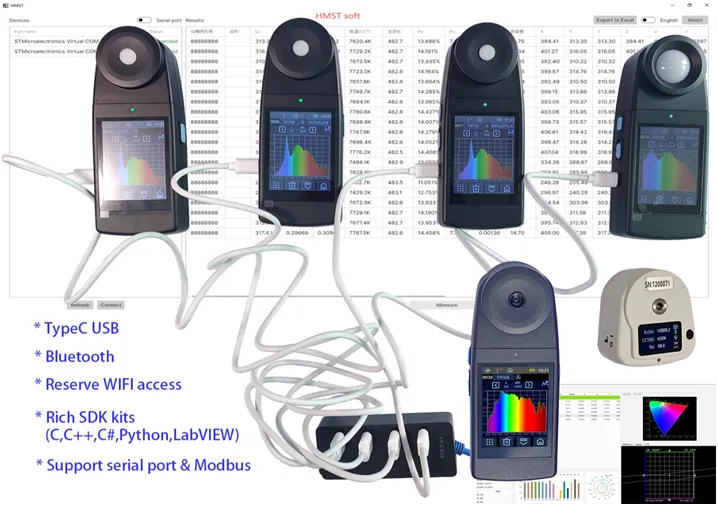

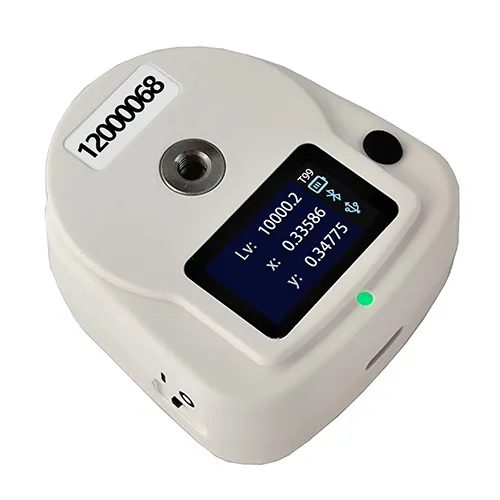

      6. Thiết bị có đai ốc bằng thép không gỉ hệ mét M5, hỗ trợ cổng nối tiếp, Modbus, giao tiếp Bluetooth và có bộ công cụ phát triển SDK phong phú, có thể triển khai nhanh chóng trên nền tảng C++, C#, Python, LabVIEW để chạy, giúp thiết bị được sử dụng rộng rãi trong ngành công nghiệp tự động.

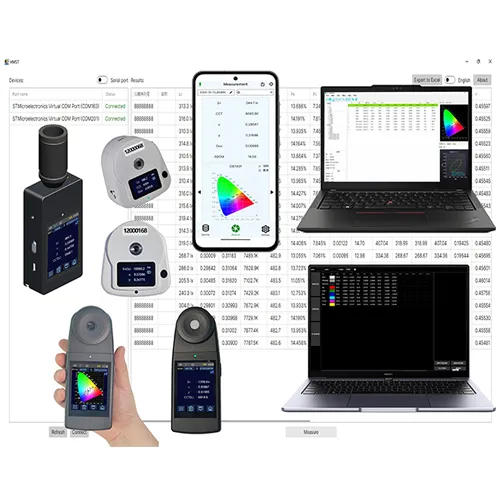

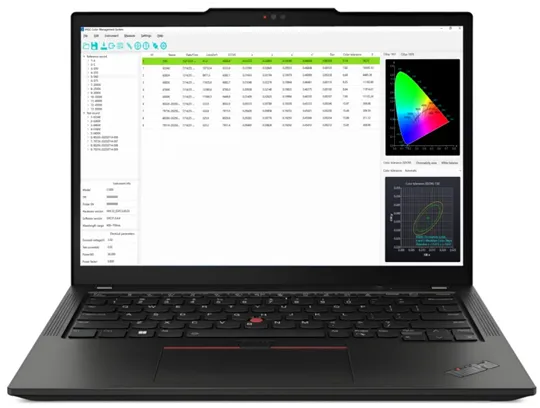

     7. Thiết bị này có phần mềm PC chuyên nghiệp, ứng dụng di động Android, Rich SDK (hỗ trợ C #, C++, Python, LabView và các nền tảng khác).

III. Ứng dụng Huicolor CI300

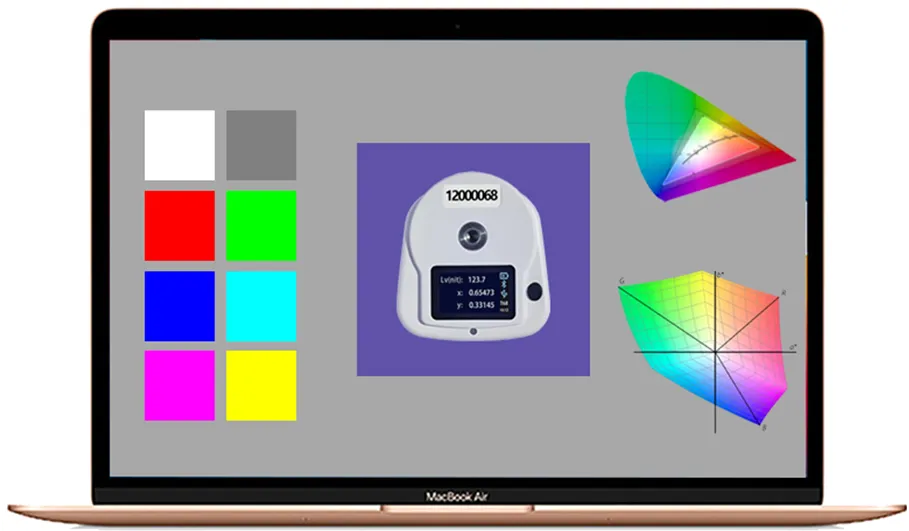

      3.1 Đo tọa độ Lv và sắc độ của màn hình hiển thị/LCD

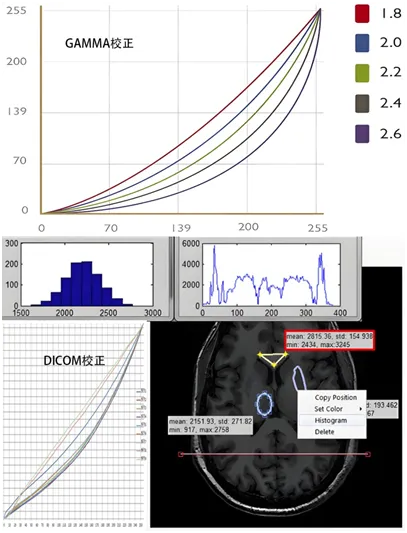

      Trong môi trường phòng tối, màn hình/màn hình LCD được bật và làm nóng trong nửa giờ. Huicolor CI300 được cố định trên giá đỡ, đảm bảo trục quang học vuông góc với bề mặt màn hình, với đầu dò được đặt cách bề mặt màn hình khoảng 30mm (hoặc cổng đo được ấn chặt vào màn hình). Màn hình được điều khiển để hiển thị các màu khác nhau, và Huicolor CI300 ghi lại Lv, tọa độ sắc độ và độ chói quang phổ của màn hình ở góc đo 1°. Dựa trên dữ liệu này, gam màu và độ đồng đều của màn hình có thể được tính toán, và các chức năng như hiệu chuẩn GAMMA/DICOM/màu có thể được thực hiện.

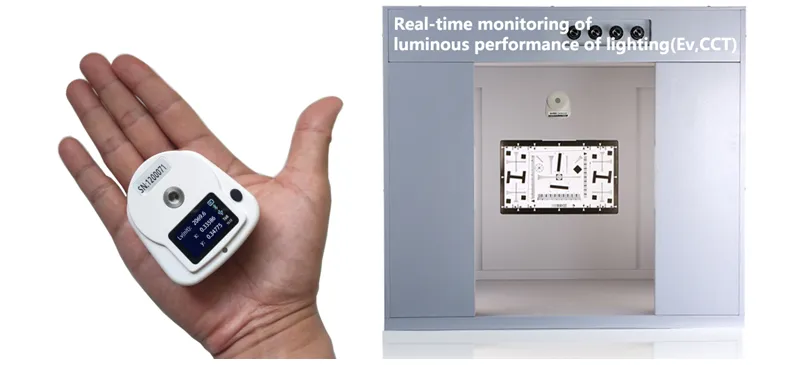

3.2 Kiểm tra phổ nguồn sáng LED và trạng thái rắn, Lv, nhiệt độ màu, bước sóng chủ đạo và các thông số khác

     Thiết bị đo độ sáng màu Huicolor CI300 độc lập có thể dễ dàng thực hiện phép đo Lv, nhiệt độ màu, bước sóng chủ đạo và các thông số khác.

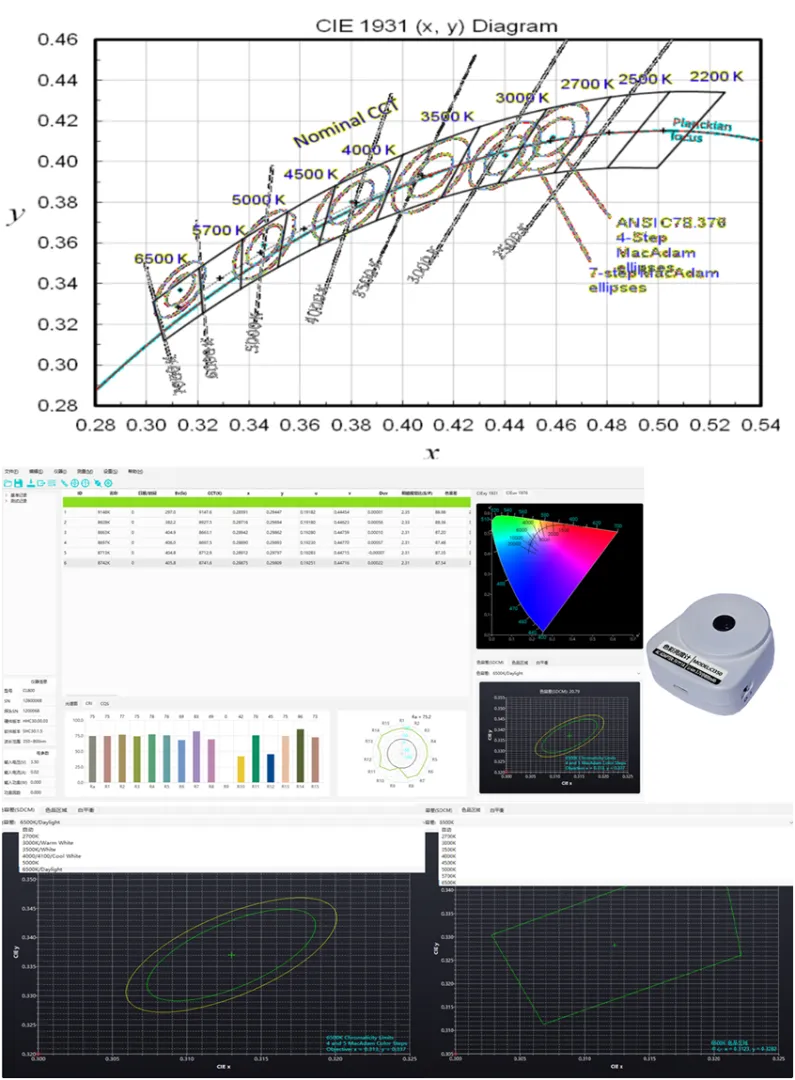

     Thông lượng phát sáng có thể được đo bằng cách tích phân hình cầu. Với sự trợ giúp của phần mềm HIQC chuyên nghiệp, việc đo tọa độ sắc độ và phân loại nguồn sáng thể rắn LED có thể được thực hiện dễ dàng.

3.3 Giải pháp kiểm tra hiệu quả về mặt chi phí cho độ sáng và tọa độ màu của màn hình

       Ngành công nghiệp màn hình LCD/màn hình OLED/màn hình miniLED yêu cầu độ chính xác kiểm tra độ sáng và tọa độ màu cao, đồng thời phải nhất quán với dữ liệu từ các thiết bị của từng thương hiệu cụ thể (máy tiêu chuẩn). Nguyên lý kiểm tra của máy đo màu độ sáng/cường độ bức xạ sử dụng tấm lọc phủ + bộ cảm biến tế bào quang điện silicon CMOS/PD thường có sai số điều chỉnh CIEXYZ, điều này có thể dẫn đến độ chính xác kiểm tra và độ nhất quán dữ liệu thấp hơn một chút đối với loại máy đo màu độ sáng/cường độ bức xạ này.

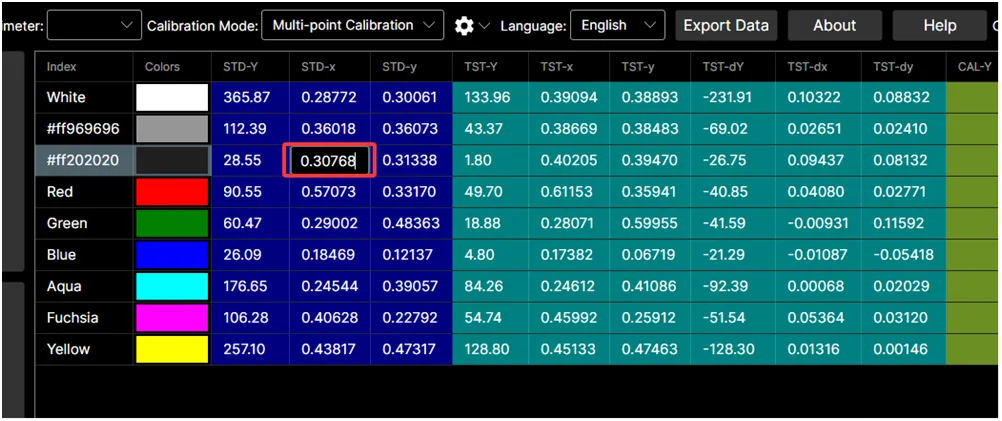

       Trong trường hợp này, có thể sử dụng phần mềm HCAL để hiệu chuẩn loại máy đo màu độ rọi/độ sáng này. Nếu hiệu chuẩn hợp lý và so sánh với dữ liệu thử nghiệm máy tiêu chuẩn, máy đo màu độ rọi/độ sáng đã hiệu chuẩn thường có độ chính xác độ rọi là 3% và sai số tọa độ sắc độ trung bình xy là 0,003.

IV. Kích thước

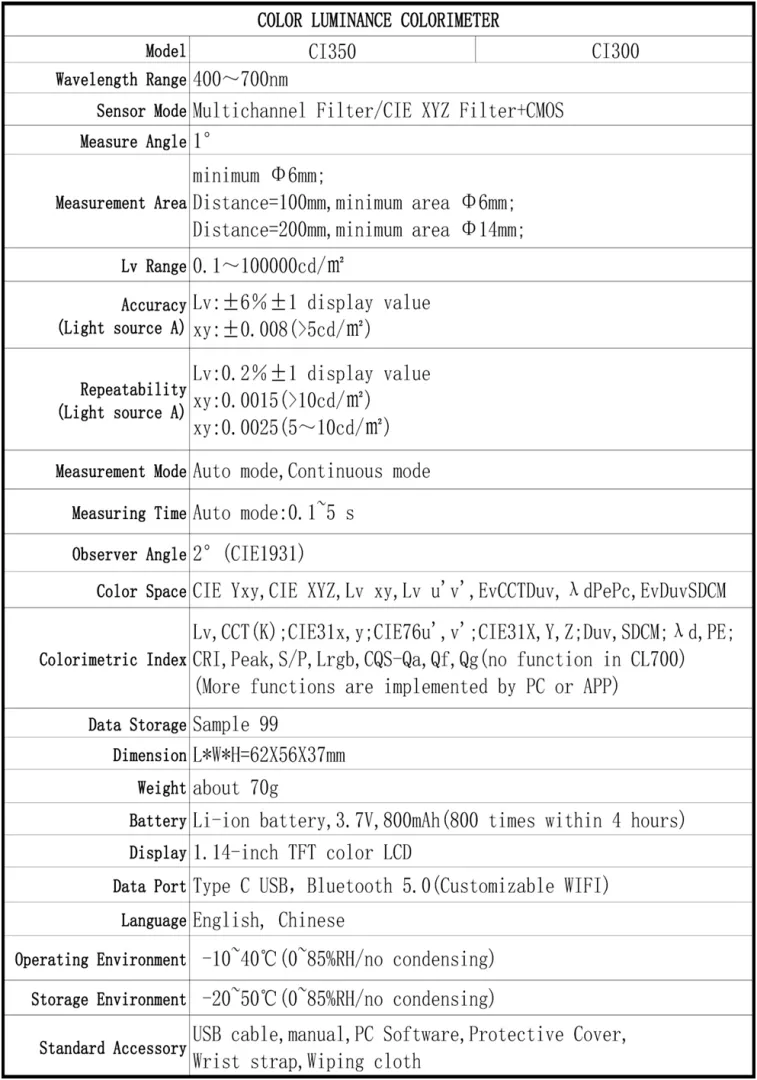

V. Thông số kỹ thuật
