Máy phân tích màu Huicolor CI510 là một thiết bị đo lường màu sắc và độ sáng di động, độ chính xác cao, chuyên dùng để kiểm soát chất lượng màu sắc của vật liệu, đặc biệt là các nguồn sáng chiếu sáng và màn hình hiển thị (như LED, LCD).

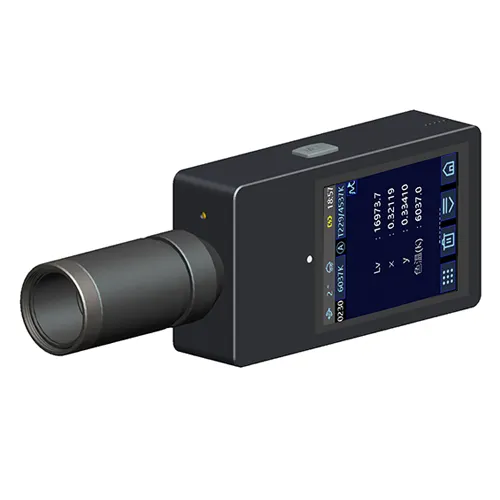

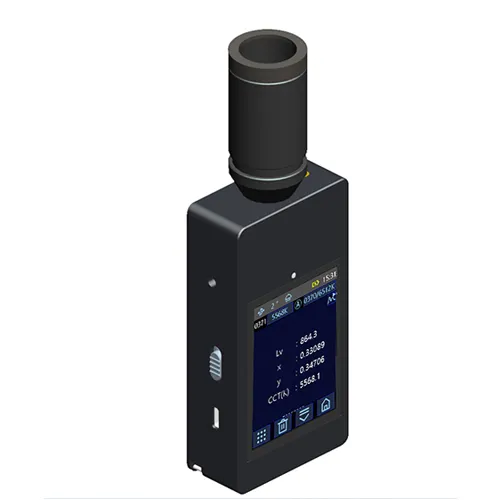

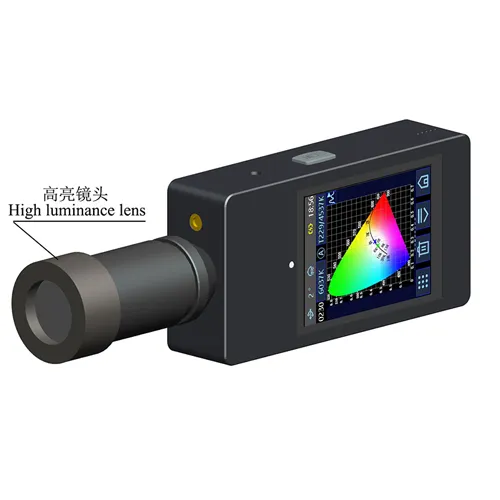

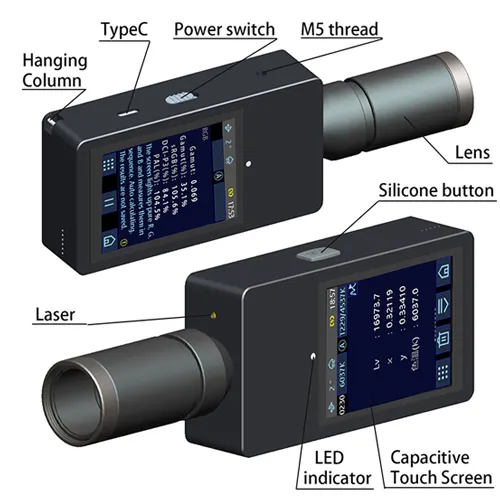

I. Tổng quan về sản phẩm Huicolor CI510

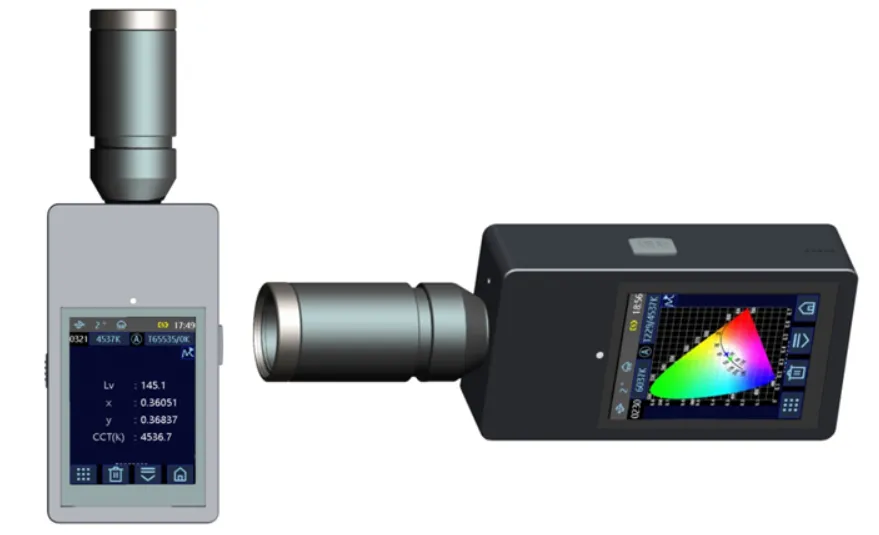

Huicolor CI510 là máy đo màu độ sáng di động. Thiết bị sử dụng bộ lọc XYZ + cảm biến CMOS để thu thập ba giá trị kích thích XYZ của nguồn sáng, sau đó tính toán tọa độ độ sáng và sắc độ của nguồn sáng. Thiết bị có góc đo 1°, diện tích đo tối thiểu Φ22mm và phạm vi đo tối đa 200.000 cd/m².

Thiết bị này được trang bị màn hình cảm ứng điện dung TFT 2,8 inch, pin lithium-ion 3000 mAh, chip đa chức năng Bluetooth WIFI và bộ nhớ dung lượng lớn.

Thiết bị này có thể đo độ sáng (Lv), nhiệt độ màu, tọa độ sắc độ, bước sóng chính, gam màu hiển thị, độ đồng đều của tấm nền và các thông số khác.

Thiết bị được trang bị chế độ đo đơn, đo trung bình, đo liên tục, đo nhanh và nhiều chế độ đo khác, dễ vận hành, đo chính xác và ổn định.

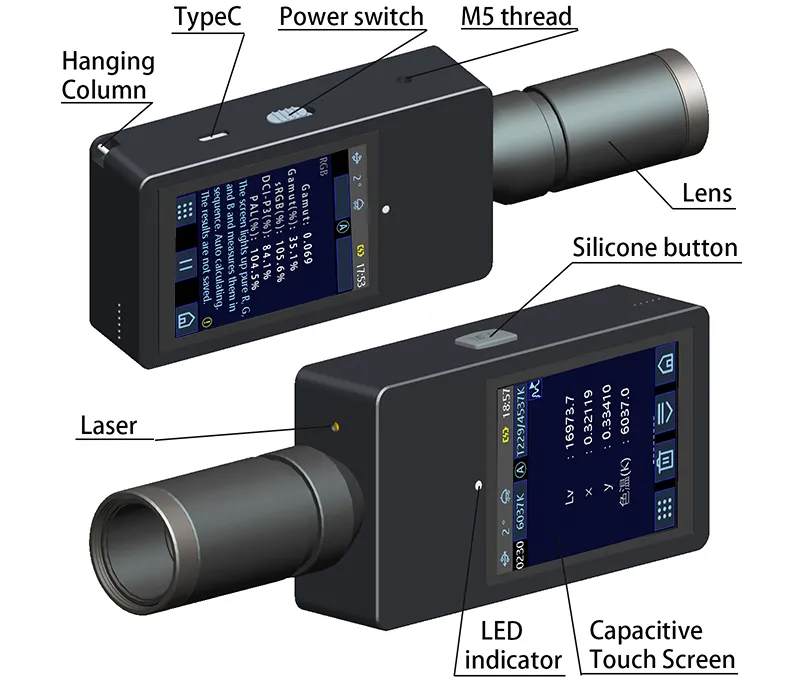

II. Đặc điểm sản phẩm

1. Thiết bị sử dụng bộ lọc XYZ + bộ dò CMOS để thu thập ba giá trị kích thích XYZ của nguồn sáng chiếu sáng hoặc màn hình trong phạm vi 400-700nm, sau đó tính toán độ sáng (Lv), tọa độ sắc độ và nhiệt độ màu của mẫu cần kiểm tra, giúp tiết kiệm chi phí.

2. Thiết bị sử dụng bộ xử lý MCU cấp công nghiệp, được trang bị màn hình cảm ứng điện dung TFT 2,8 inch và bộ nhớ lên đến 2.000 bộ nhớ. Thiết bị vận hành đơn giản và hiệu suất ổn định.

3. Thiết bị được trang bị pin lithium-ion 3000 mAh, cho thời gian chờ dài. Thiết bị cũng được trang bị giao diện Type-C và Bluetooth 5.0, với giao diện WIFI riêng biệt. Các giao diện mở rộng phong phú này rất phù hợp cho việc phát triển thứ cấp và có nhiều ứng dụng.

      4. Thiết kế ngoại hình mới lạ và thời trang dựa trên công thái học. Thiết bị có chức năng đo và định vị bằng laser 650nm, thuận tiện khi sử dụng.

5. Giao diện đo lường của thiết bị có thể được khóa để tránh thao tác sai.

6. Thiết bị này được ứng dụng rộng rãi trong ngành chiếu sáng LED, chiếu sáng kỹ thuật, màn hình hiển thị, truyền hình đa phương tiện, v.v.

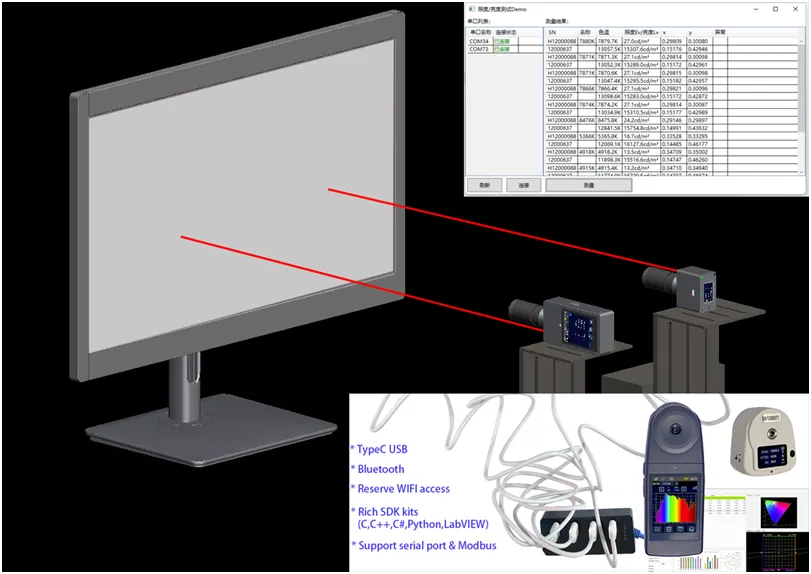

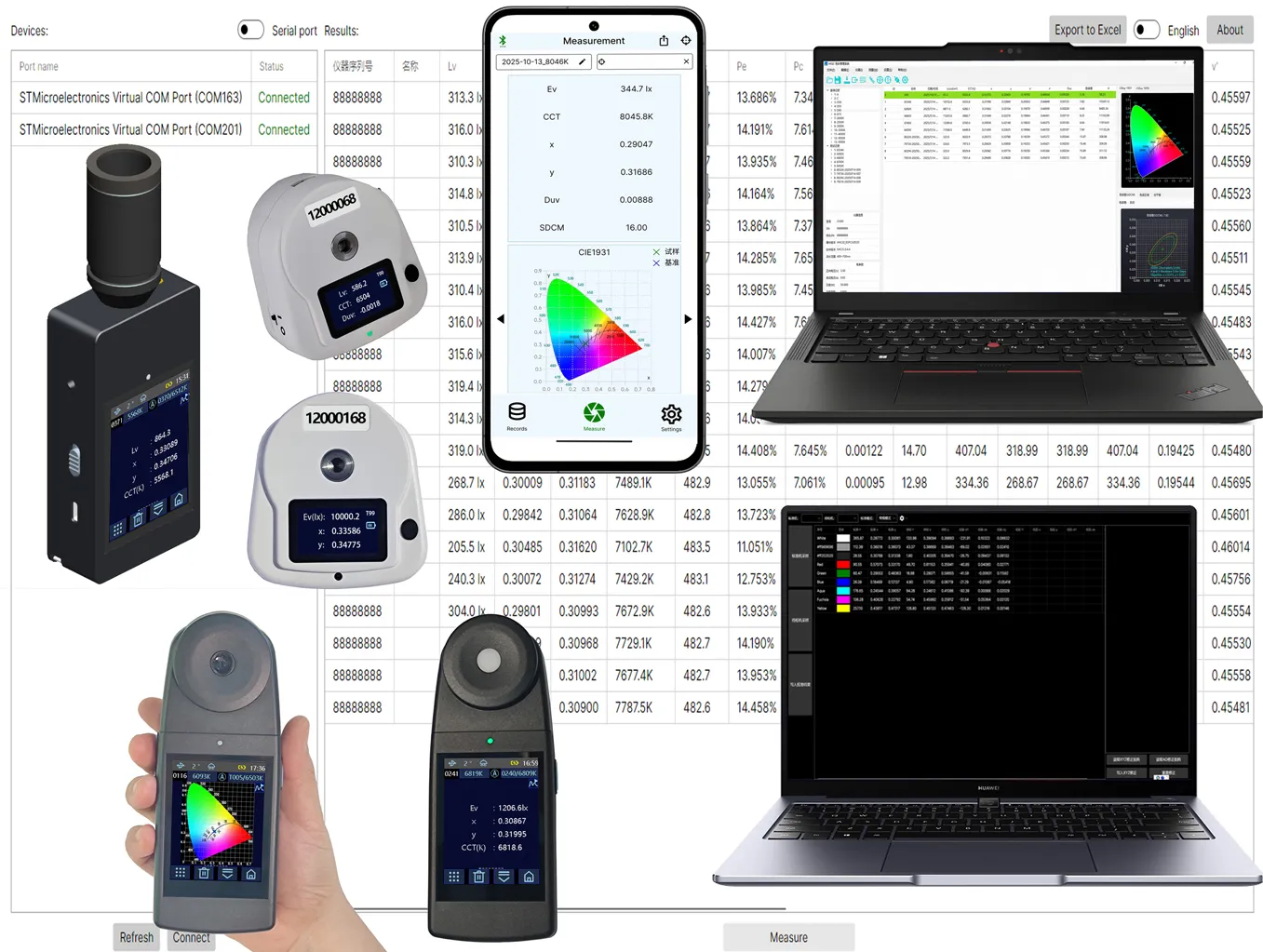

7. Máy tính có thể kết nối nhiều thiết bị cùng lúc qua USB hoặc Bluetooth để đo lường và điều khiển đồng bộ.

      8. Thiết bị có phần mềm PC chuyên nghiệp, Rich SDK (hỗ trợ C#, C++, Python, LabView và các nền tảng khác).

III Ứng dụng

3.1 Đo tọa độ Lv và sắc độ của màn hình hiển thị/LCD

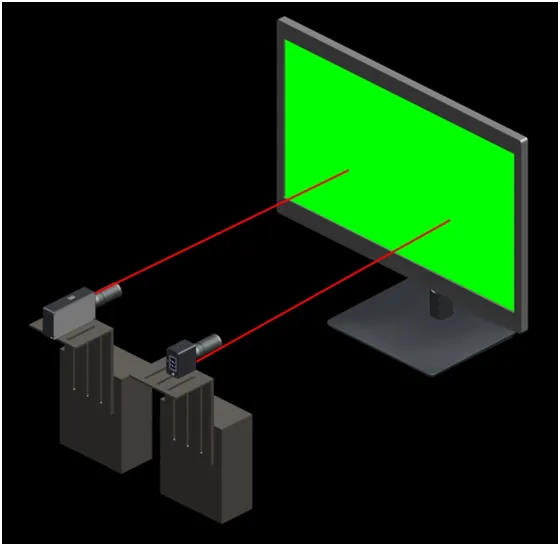

Trong môi trường phòng tối, màn hình/màn hình LCD được bật và làm nóng trong nửa giờ. Huicolor CI510 được cố định trên giá đỡ, đảm bảo trục quang học vuông góc với bề mặt màn hình, với đầu dò được đặt cách bề mặt màn hình khoảng 30mm (hoặc cổng đo được ấn chặt vào màn hình). Màn hình được điều khiển để hiển thị các màu khác nhau, và Huicolor CI510 ghi lại Lv, tọa độ sắc độ và độ chói phổ của màn hình ở góc đo 1°. Dựa trên dữ liệu này, gam màu và độ đồng đều của màn hình có thể được tính toán, và các chức năng như hiệu chuẩn GAMMA/DICOM/màu có thể được thực hiện.

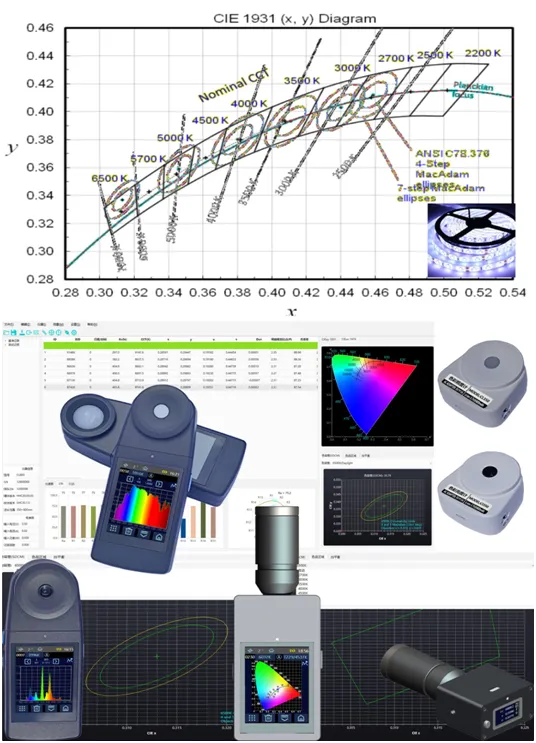

3.2 Kiểm tra phổ nguồn sáng LED và trạng thái rắn, Lv, nhiệt độ màu, độ đồng đều, bước sóng chủ đạo và các thông số khác

Thiết bị đo độ sáng màu Huicolor CI510 độc lập có thể dễ dàng thực hiện phép đo Lv, nhiệt độ màu, bước sóng chủ đạo và các thông số khác.

Thông lượng phát sáng có thể được đo bằng cách tích phân hình cầu. Với sự trợ giúp của phần mềm HIQC chuyên nghiệp, việc đo tọa độ sắc độ và phân loại nguồn sáng thể rắn LED có thể được thực hiện dễ dàng.

3.3 Nhiệt độ màu (CCT), Đo độ đồng đều của hộp đèn hoặc bảng hiển thị

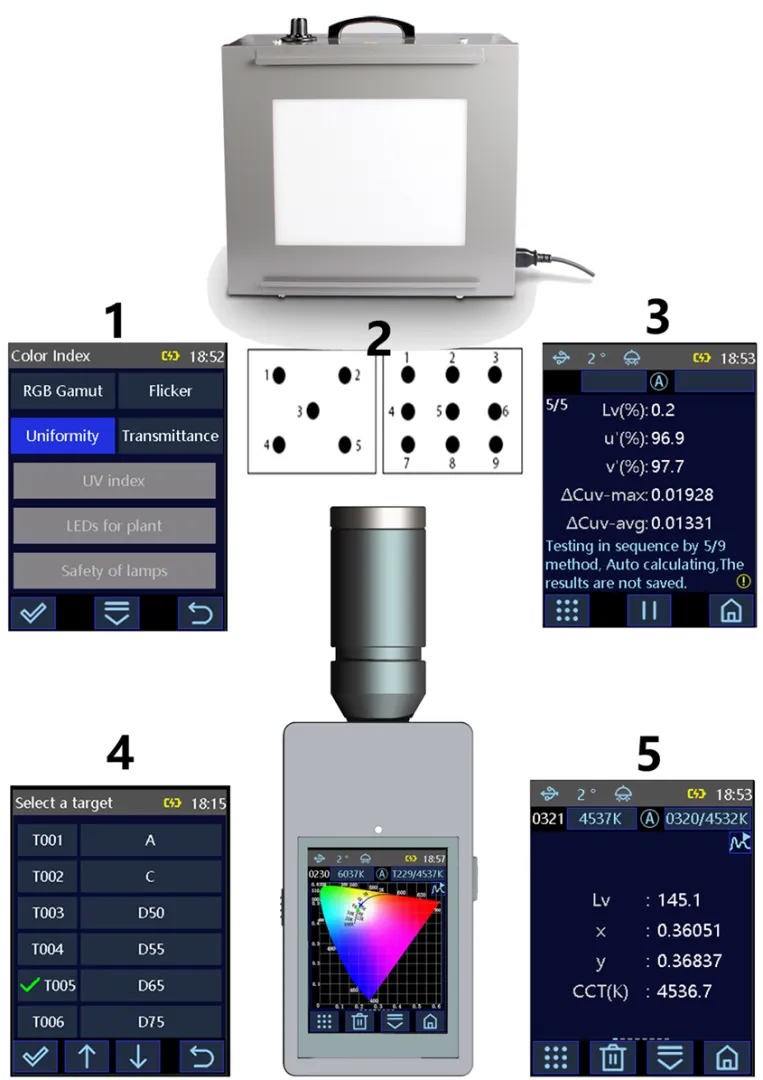

Các chỉ số kỹ thuật chính của hộp đèn bao gồm: chuẩn hóa phân bố quang phổ của nguồn sáng, độ đồng đều của nguồn sáng, độ ổn định của nguồn sáng, nhiệt độ màu và chỉ số hoàn màu của nguồn sáng, và tuổi thọ của nguồn sáng. Huicolor CI510 có thể dễ dàng đo lường độ ổn định, độ đồng đều và độ trùng khớp quang phổ của hộp đèn.

3.4 Kiểm tra độ truyền dẫn

Độ truyền qua là tỷ số giữa quang thông (thông lượng bức xạ) của ánh sáng đi qua vật thể được đo và quang thông (thông lượng bức xạ) của ánh sáng tới. Độ truyền qua của ánh sáng khả kiến ​​thường là tỷ số giữa quang thông của ánh sáng khả kiến ​​ở bước sóng 380-780 nm, độ truyền qua của tia UVA thường là tỷ số giữa quang thông của tia UVA và tia UVA, và độ truyền qua của tia IR là tỷ số giữa quang thông của tia IR ở bước sóng trên 780 nm.

Nguồn sáng trong máy đo độ truyền quang thường là đèn LED hoặc đèn halogen vonfram. Từ kết quả thử nghiệm, các nguồn sáng khác nhau có ảnh hưởng nhất định đến kết quả thử nghiệm độ truyền quang, thường ảnh hưởng khoảng 5%.

Nhiều tiêu chuẩn và tài liệu đã nêu rõ rằng đèn chiếu sáng tiêu chuẩn D65 là đèn chiếu sáng lý tưởng nhất cho máy đo độ truyền quang. Nguồn sáng tiêu chuẩn D65 là quang phổ mặt trời trung bình của bán cầu bắc Trái Đất, do đó độ truyền quang được thử nghiệm trong điều kiện nguồn sáng này rất đại diện và dễ dàng được công chúng chấp nhận. Ví dụ, kính ngoài trời, kính chống tia UV và các tiêu chuẩn liên quan khác đã nêu rõ rằng nên sử dụng nguồn sáng D65 để thử nghiệm độ truyền quang. Tuy nhiên, nguồn sáng được sử dụng bởi máy đo độ truyền quang thông thường khác xa với nguồn sáng tiêu chuẩn D65, vì vậy kết quả thử nghiệm không tốt lắm.

Huicolor CI510 có thể sử dụng ánh sáng mặt trời ngoài trời (càng gần nguồn sáng tiêu chuẩn D65 càng tốt) làm nguồn sáng, sau hai lần thử nghiệm, kính thử nghiệm rất tiện lợi, kính kiến ​​trúc trong nguồn sáng tiêu chuẩn D65 trong điều kiện truyền sáng.

3.5 Kiểm tra độ phản xạ

Độ phản xạ đề cập đến tỷ lệ giữa quang thông phản xạ (hoặc quang thông bức xạ) của một vật thể với quang thông (hoặc quang thông bức xạ) của vật thể tới. Độ phản xạ ánh sáng khả kiến ​​thường là tỷ lệ quang thông trong phạm vi bước sóng 380-780 nm. Độ phản xạ tia cực tím UVA thường là tỷ lệ quang thông tia cực tím UVA, trong khi độ truyền qua hồng ngoại (IR) là tỷ lệ quang thông hồng ngoại có bước sóng lớn hơn 780 nm.

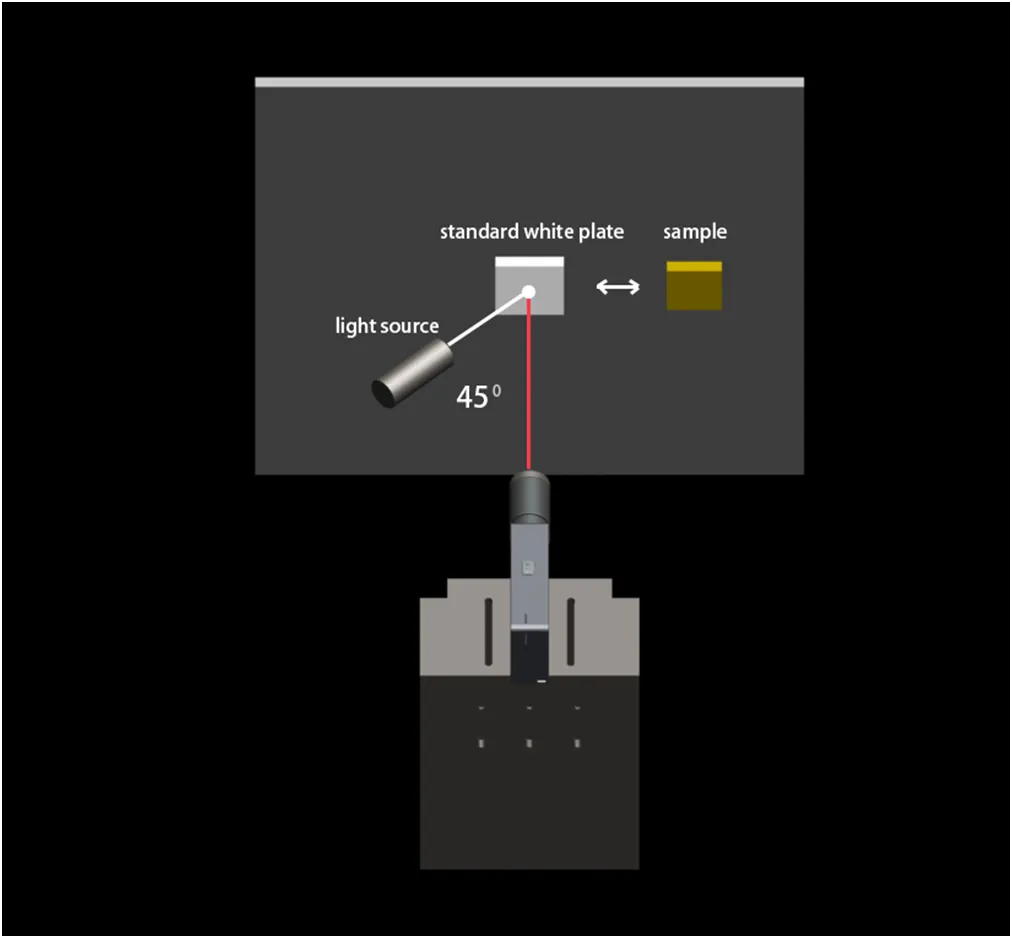

Trong môi trường phòng tối, Huicolor CI510 được cố định trên một giá đỡ. Một tấm mẫu được đặt ở khoảng cách thích hợp ngay trước đầu dò, và nguồn sáng chiếu vào tâm tấm mẫu ở góc 45 độ so với pháp tuyến của tấm mẫu. Nguồn sáng có thể là nguồn sáng khả kiến ​​toàn phổ, chẳng hạn như đèn halogen vonfram hoặc đèn LED toàn phổ.

Đầu tiên, đặt một bảng trắng chuẩn có hệ số phản xạ đã biết (R_STD) và sử dụng Huicolor CI510 để đo phổ bức xạ của bảng trắng chuẩn, được ghi lại là P_STD. Sau đó, đặt mẫu cần kiểm tra và sử dụng Huicolor CI510 để đo phổ bức xạ của mẫu, được ghi lại là P_SAP. Hệ số phản xạ của mẫu sau đó có thể được tính theo công thức R = R_STD * (P_SAP / P_STD), từ đó có thể xác định hệ số phản xạ đối với ánh sáng khả kiến, tia cực tím, tia hồng ngoại hoặc từng bước sóng cụ thể. Dựa trên kiến ​​thức về hệ số phản xạ và phép đo màu, có thể thực hiện các phép tính tiếp theo để thu được các thông số khác nhau của mẫu, chẳng hạn như giá trị tristimulus (XYZ), tọa độ sắc độ (xy) và giá trị Lab.

3.6 Đo đồng bộ tọa độ sắc độ, gam màu và độ sáng của màn hình quảng cáo LED ngoài trời

Màn hình LED hoặc màn hình LCD cỡ lớn thường được cấu thành từ các mô-đun hiển thị nhỏ hơn. Do sự khác biệt giữa các mô-đun hiển thị cỡ nhỏ này và các mô-đun điều khiển của chúng, tính nhất quán và đồng nhất của màn hình hiển thị cỡ lớn sau khi lắp ráp có thể bị suy giảm. Trong những trường hợp như vậy, cần phải điều chỉnh mạch điều khiển và ánh xạ gam màu theo đặc tính hiển thị của các mô-đun khác nhau để đảm bảo hiệu suất đồng đều của màn hình hiển thị cỡ lớn sau khi lắp ráp.

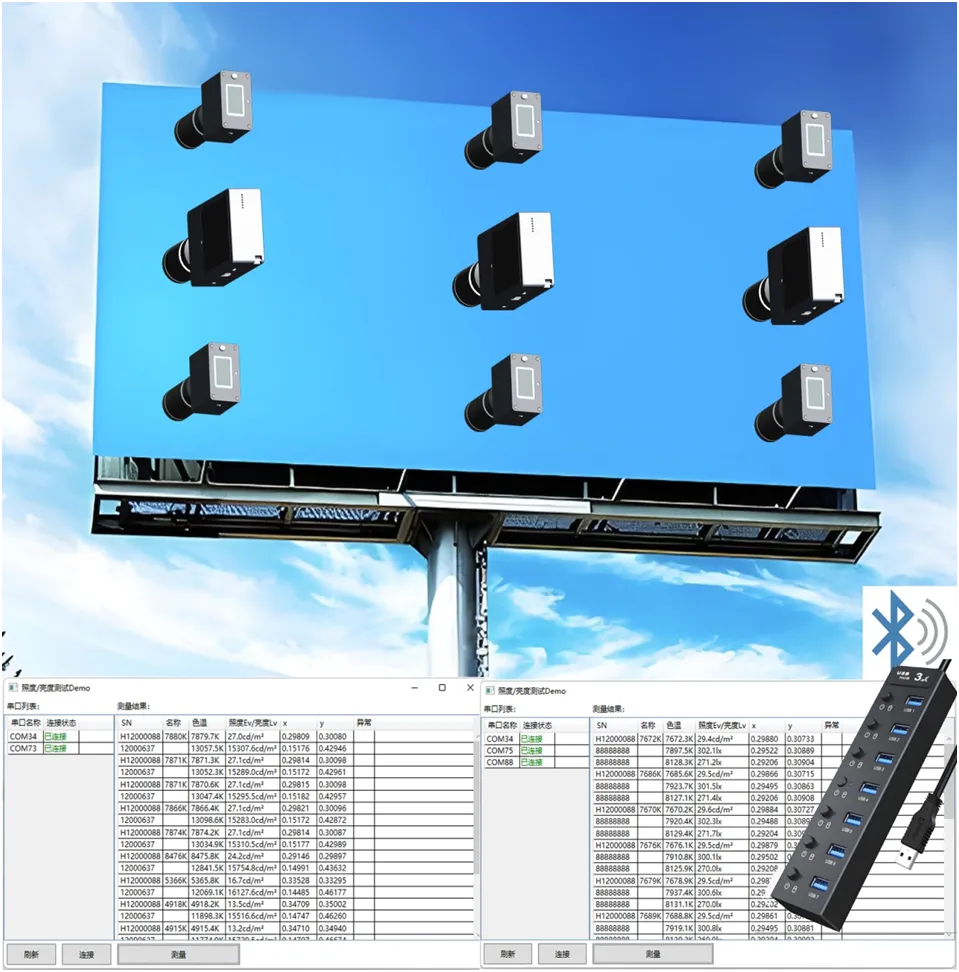

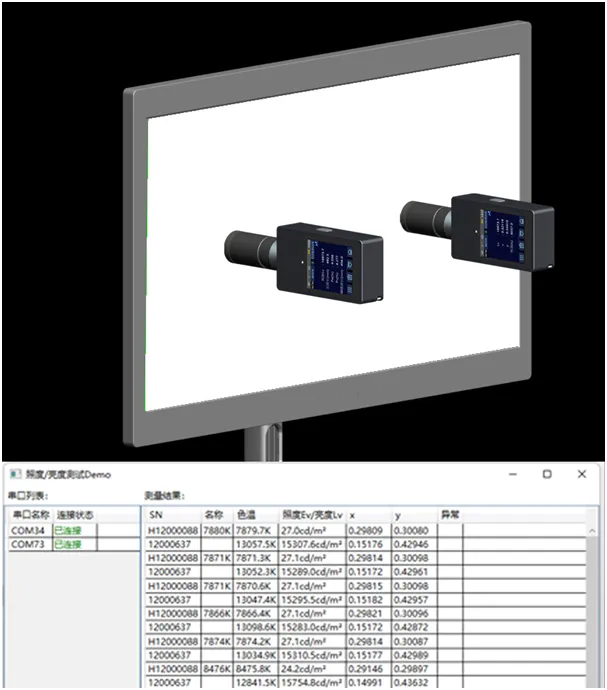

Nhiều đơn vị Huicolor CI510 có thể được cố định ở trung tâm của mỗi mô-đun hiển thị cỡ nhỏ. Máy chủ sử dụng phần mềm kiểm tra đồng bộ chuyên dụng để điều khiển nhiều đơn vị CI510 qua cáp USB hoặc Bluetooth để kiểm tra đồng bộ. Máy chủ điều khiển màn hình hiển thị các màu sắc khác nhau và điều khiển các đơn vị Huicolor CI510 thu thập dữ liệu trắc quang. Sau đó, các thông số hiển thị của từng mô-đun cỡ nhỏ được mô tả và các điều chỉnh riêng biệt được thực hiện. Điều này đảm bảo màn hình lớn được lắp ráp đạt được hiệu suất đồng nhất và nhất quán.

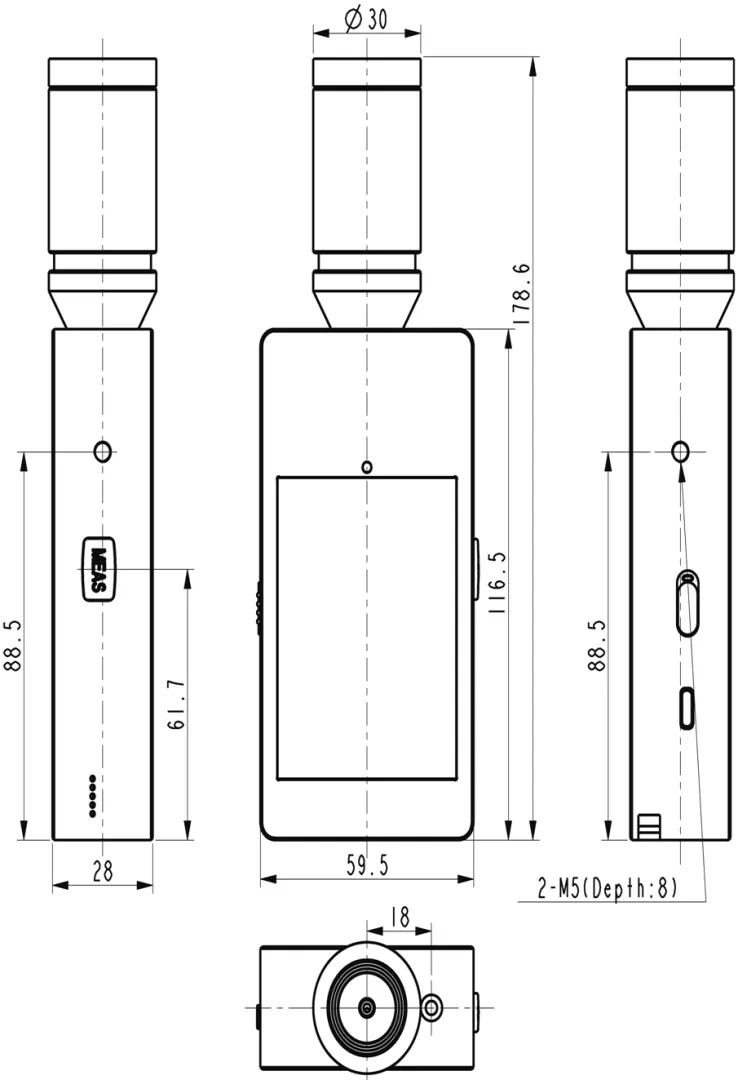

IV. Kích thước

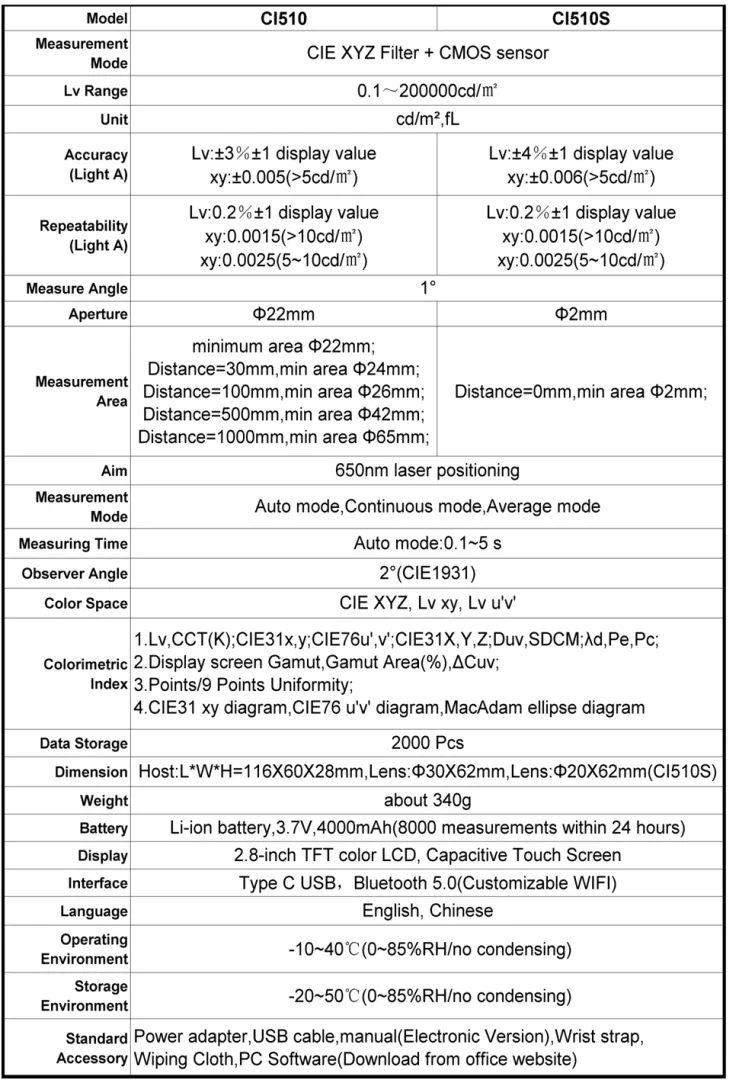

V. Thông số kỹ thuật
