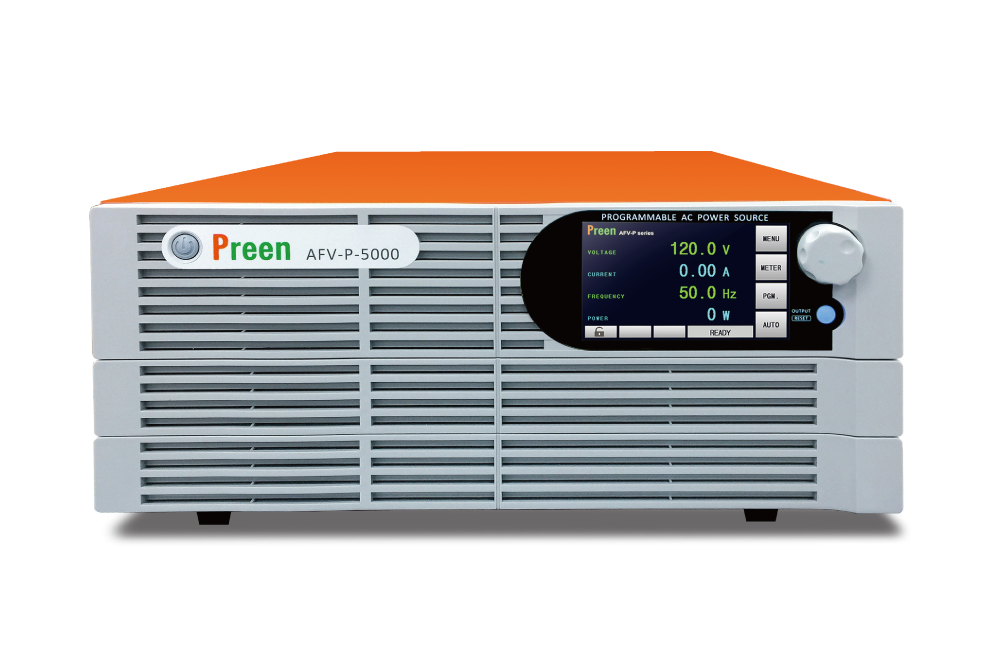

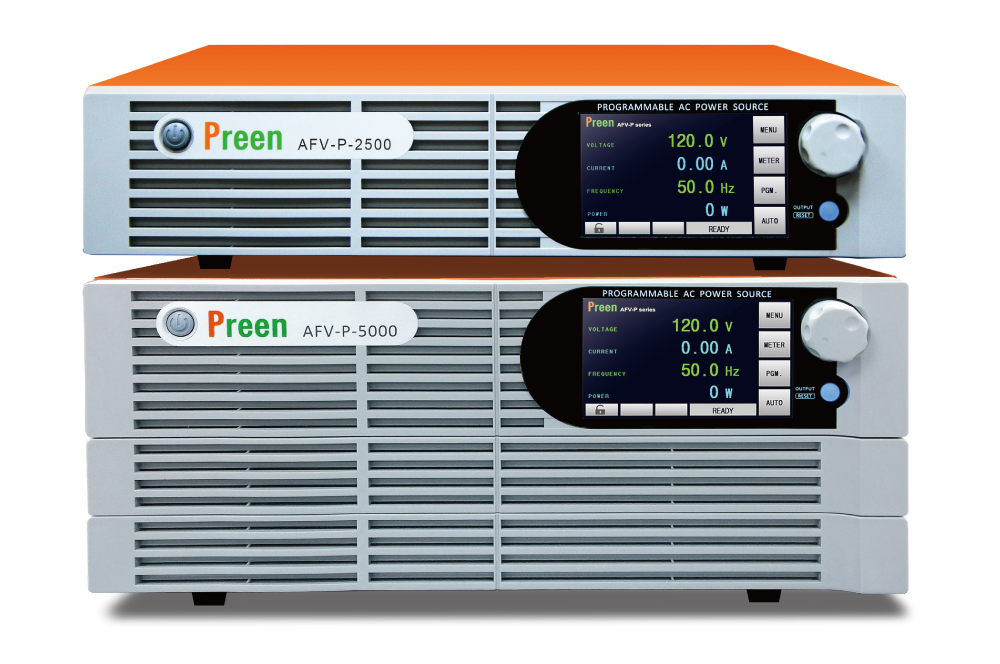

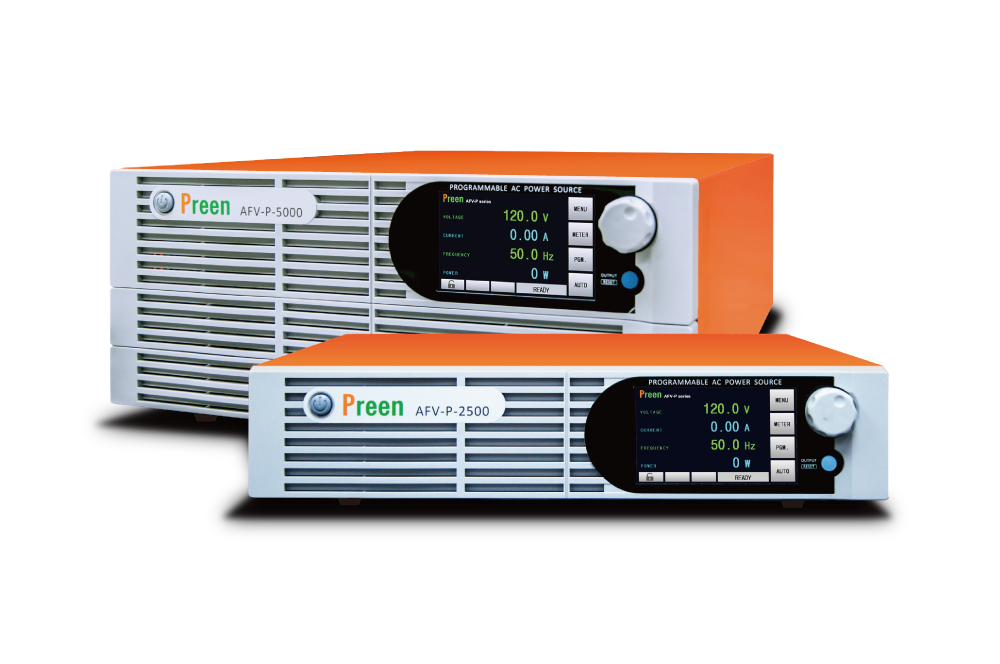

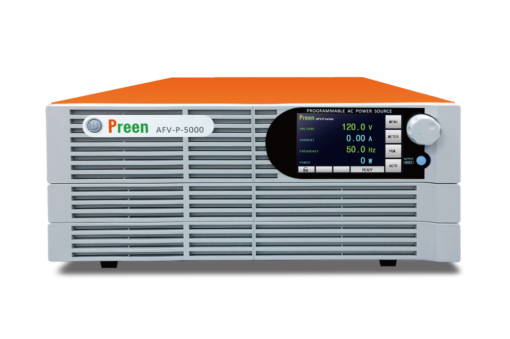

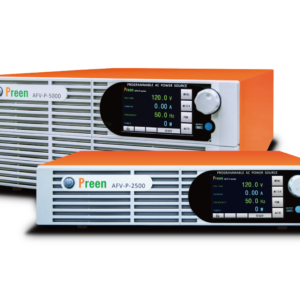

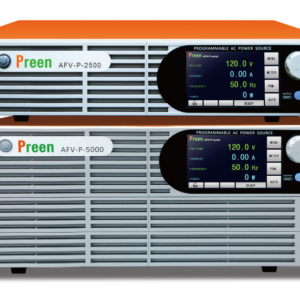

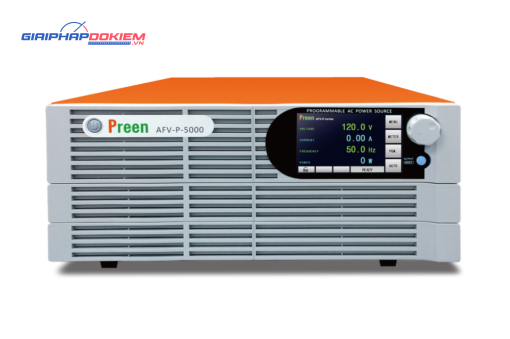

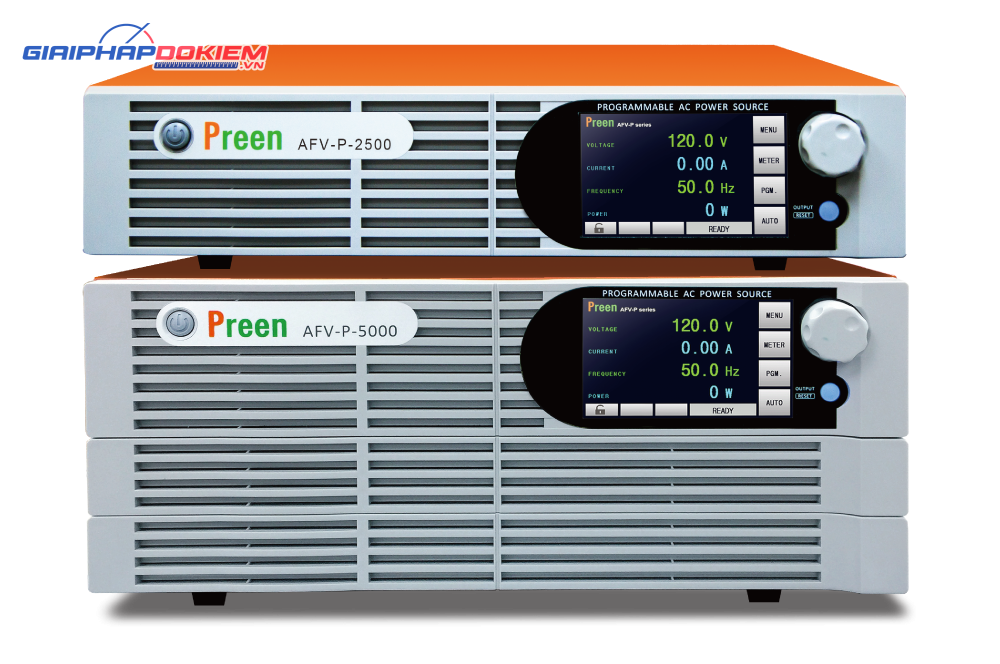

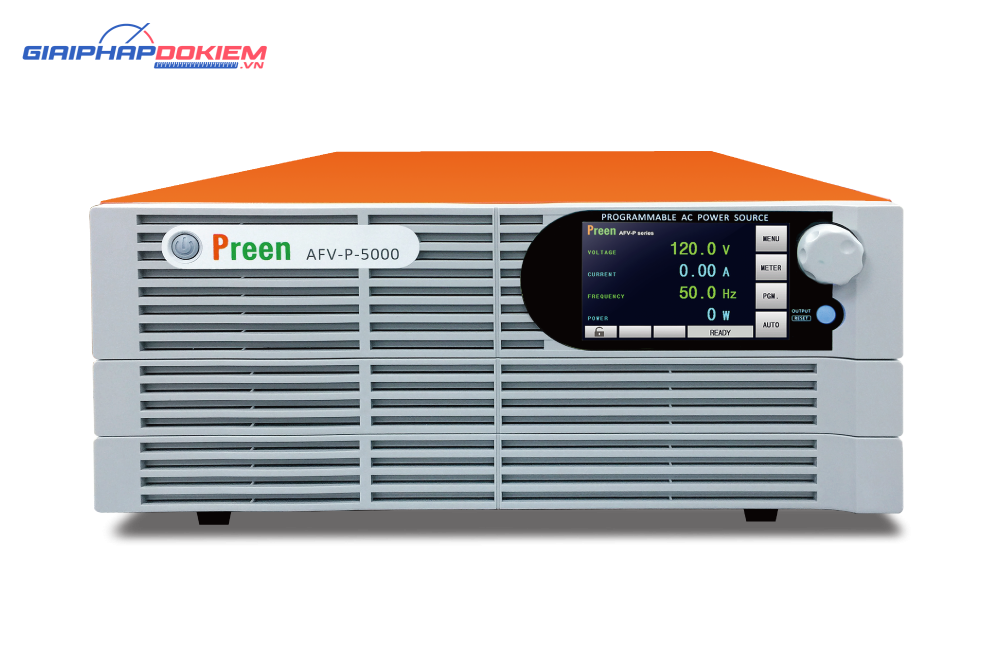

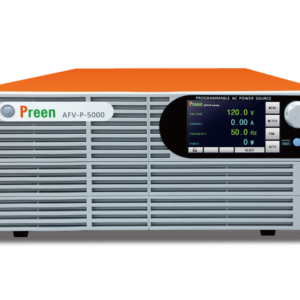

Nguồn lập trình AC & DC Preen AFV-P-5000B ( 5kVA/310V/15-1000Hz )

Giới thiệu

– Dòng AFV-P của Preen là nguồn điện xoay chiều có thể lập trình với đầu ra DC và khả năng đo chính xác. Nguồn điện nhỏ gọn này cung cấp năng lượng sạch với THD dưới 0,3% ở tần số 5-100 Hz và cung cấp điện áp đầu ra 0-310 V và tần số 15-1000 Hz (tùy chọn 5-2000 Hz). Đó là lý tưởng cho các ứng dụng thử nghiệm thương mại, quốc phòng và hàng không vũ trụ từ xác minh thiết kế, đảm bảo chất lượng, ATE đến sản xuất hàng loạt.

– Dòng AFV-P bao gồm các tính năng đo điện áp rms, dòng điện rms, công suất thực, công suất biểu kiến, hệ số công suất, hệ số đỉnh, công suất phản kháng, v.v. Màn hình cảm ứng 5 inch với núm xoay cho phép điều chỉnh và cấu hình nhanh chóng điện áp, dòng điện và tần số . Tổng cộng 1200 bước kiểm tra trong 50 bộ nhớ tích hợp và chức năng tạo nhất thời cho phép mô phỏng các biến đổi điện áp, tăng vọt, giảm và nhiễu tần số. Người dùng có thể thiết lập góc pha bắt đầu và kết thúc từ 0 – 359 độ và họ cũng có thể điều khiển từ xa
điều khiển dòng AFV-P thông qua các giao diện tiêu chuẩn. Phần mềm điều khiển miễn phí và trình điều khiển LabVIEW có sẵn để lập trình và điều khiển từ xa dễ dàng.

Các tính năng của Nguồn lập trình AC & DC Preen AFV-P-5000B

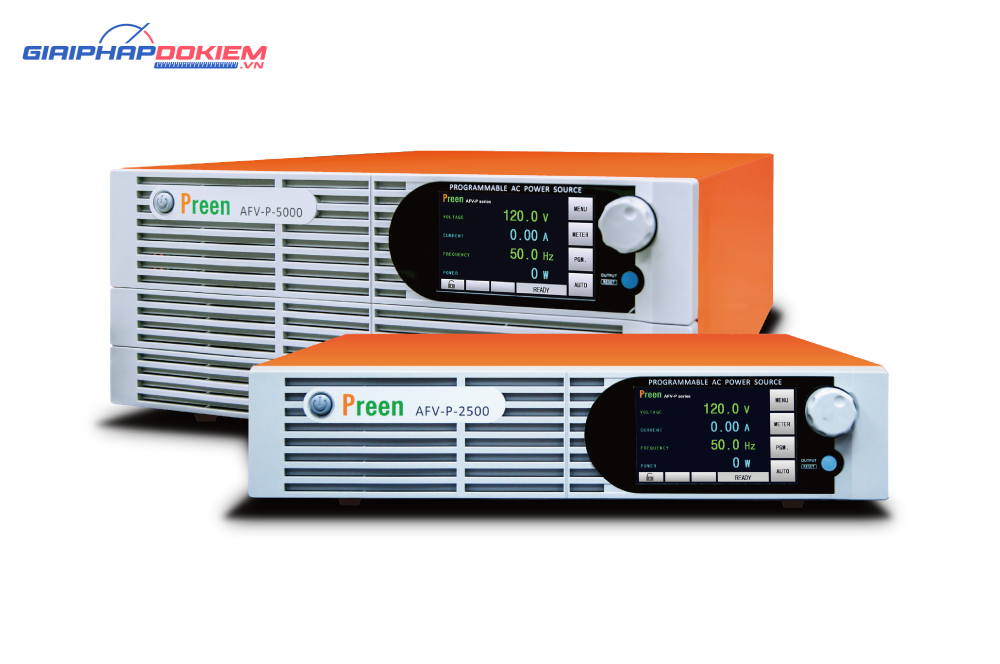

– Nhỏ gọn và mật độ công suất cao: 600VA đến 2500VA chỉ 2U và 5000VA chỉ 4U.
– Tính năng thu dòng điện: duy trì dòng điện đầu ra không đổi tùy theo tải có điện áp đầu ra thay đổi.
– Thế hệ TUYỆT VỜI cung cấp cho người dùng thiết lập dễ dàng để mô phỏng nhiễu loạn đường dây điện (PLD).
– Phần mềm điều khiển miễn phí và driver LabView.
– THD chỉ dưới 0,3 % khi tần số đầu ra dưới 100Hz.
– Thời gian đáp ứng nhanh: dưới 300 μs từ điện áp đầu ra 0~90%.
– Có khả năng mô phỏng các quy định miễn nhiễm như IEC-61000-4-11/14/28.
– Dễ dàng thiết lập điện áp, tần số, dòng điện và các thông số khác thông qua bảng điều khiển cảm ứng 5” và núm xoay.
– Góc pha bắt đầu/kết thúc: người dùng có thể xác định góc pha bắt đầu và kết thúc từ 0° đến 359°.
– Tuân thủ các Yêu cầu về khả năng tương thích điện từ theo tiêu chuẩn IEC61000-3-2 khiến dòng AFV-P trở nên lý tưởng cho nhiều ứng dụng khác nhau.

Thông số kỹ thuật của Nguồn lập trình AC & DC Preen AFV-P-5000B

– Input của Preen AFV-P-5000B: 196~264VAC or 175~235VAC, 1 Pha ,50-60Hz

– AC Output 1 pha 2 dây + dây đất
Công suất : 5000VA – 4000W
Dãy điện áp : 0-155Vrms or 0-310Vrms( khách hàng chọn lựa )
Độ phân giải : 0.1Vrms
Tần số : 40-500Hz ( Chọn mua thêm 15-1000Hz)
Độ phân giải : 0.1Hz, 1Hz khi Tần số > 100Hz
Dòng tối đa ( RMS ) : 40A/20A
Dòng tối đa ( PEAK ) : 180A/90A
Méo hài tổng ( THD ) : ≦0.3% at 40-100Hz, ≦0.5% at 101-500Hz, ≦0.8% at 501-1000Hz (Resistive Load)
Độ chính xác đường dây : ± 0.1V
Độ chính xác trên tải : ≦0.07% F.S. (Resistive Load)
Thời gian lấy mẫu : ≦ 300uS
Hệ số đỉnh : ≧ 3
Dòng khởi động : ≧4.5 lần dòng tối đa ( RMS )

– DC Output của Preen AFV-P-5000B
Công suất : 2500W
Dải điện áp : 0-210V/0-420V
Dòng tối đa: 20A/10A
Độ giợn sóng và nhiễu (RMS) : ≦ 0.24%

– Phương pháp đo của Preen AFV-P-5000B
Dãy đo điện áp : 0-420Vrms
Độ chính xác : ±(0.2% of reading + 5 counts)
Độ phân giải : 0.1V
Tần số : 15-1000Hz
Độ chính xác : ±0.1Hz at 40.0 – 500Hz, ±0.2Hz at 501 – 1000Hz
Độ phân giải : 0.1Hz
Dãi đo dòng điện : Hi: 0.05A – 48.00A
Độ chính xác : ±(1% of reading + 5 counts) at 40.0 – 500Hz, ±(1% of reading + 10 counts) at 501 – 1000Hz
Độ phân giải : Hi: 0.01A
Dãi đo dòng PEAK : 0-180A
Độ chính xác : ±(1% F.S.+ 5 counts)
Độ phân giải : 0.1A
Dãy đo công suất : Hi: 200 – 4800W
Độ chính xác : ±(2% of reading + 10 counts) @ 40 – 500Hz, ±(2% of reading + 15 counts) @ 501 – 1000Hz
Độ phân giải : Hi: 1W

– Cấu hình máy của Preen AFV-P-5000B
Hiệu suất : >= 80% công suất tối đa
Bảo vệ : OVP, OCP, LVP, OPP, OTP, RCP, Fan Fail
Giao tiếp : Standard: RS232 / RS485 / Ethernet / USB / PLC Remote In&Out, Optional: GPIB / Analog Control
Ngõ ra đồng bộ : ON, Event for Voltage or Frequency Change (Output signal 5V , BNC type)
Bộ nhớ : 50 Memories & 1200 Steps (24 Steps/Memory)
Nhiệt độ hoạt động : 0-40 độ C
Kích thước ( HxWxD) : 222.5 x 442 x 600 mm
Trọng lượng : 70kg
