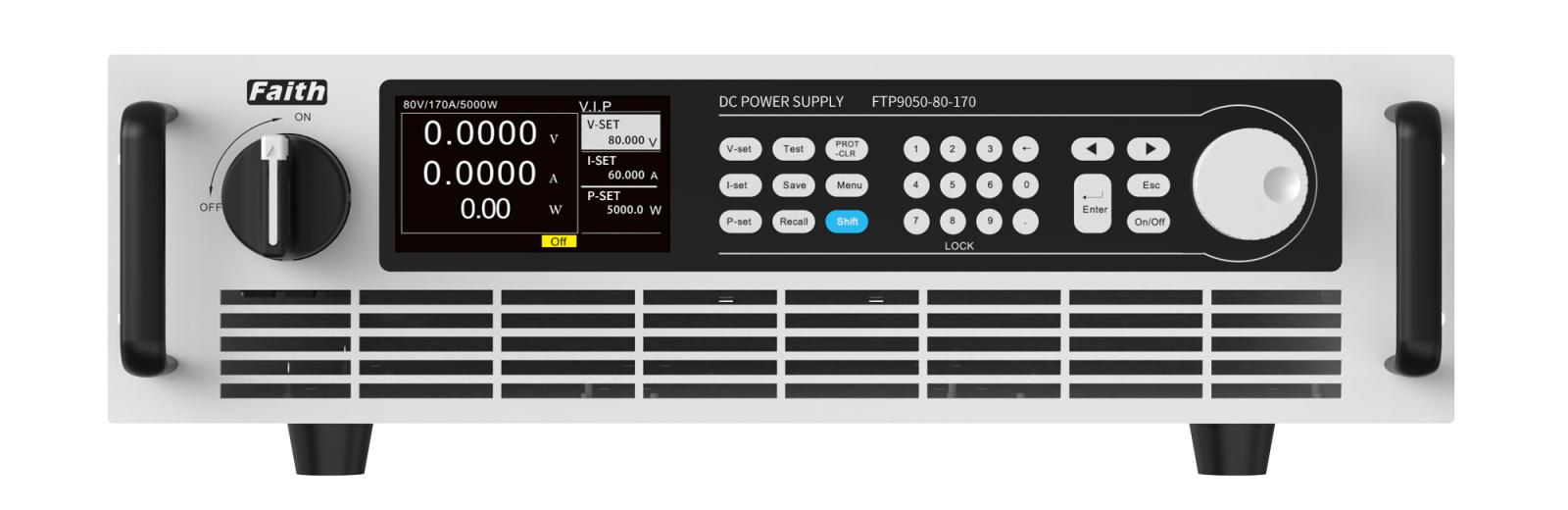

Nguồn lập trình DC công suất cao Faith FTP91200-2250-200 (2250V, 200A, 120kW)

Nguồn lập trình DC công suất cao Faith FTP91200-2250-200 (2250V, 200A, 120kW)

Nguồn lập trình DC công suất cao Faith FTP91200-2250-200 là một thiết bị chuyên dụng được thiết kế để cung cấp nguồn điện DC ổn định, có thể lập trình với công suất lớn, phù hợp cho nhiều ứng dụng công nghiệp và nghiên cứu yêu cầu dòng điện và điện áp cao.

Thông số kỹ thuật:

Điện áp: 0～2250V

Dòng điện: 0～200A

Công suất: 0～120kW

Kích thước (W x H x D): 482.6mm x 266mm x 738.0mm, bao gồm vỏ bảo vệ, không bao gồm bánh xe

Trọng lượng: 65kg

Tăng điện áp

Tốc độ quay tối đa: 6000V/s

Giảm điện áp

Không tải: < 2s

Đầy tải: ≤30ms

Phản hồi nhanh: 2ms

Song song: Mắc song song tối đa 10 nguồn thông qua chế độ master-slave cho công suất tối đa 1800W

Bảo vệ: OVP, OCP, OPP, OTP, LVP, v.v.

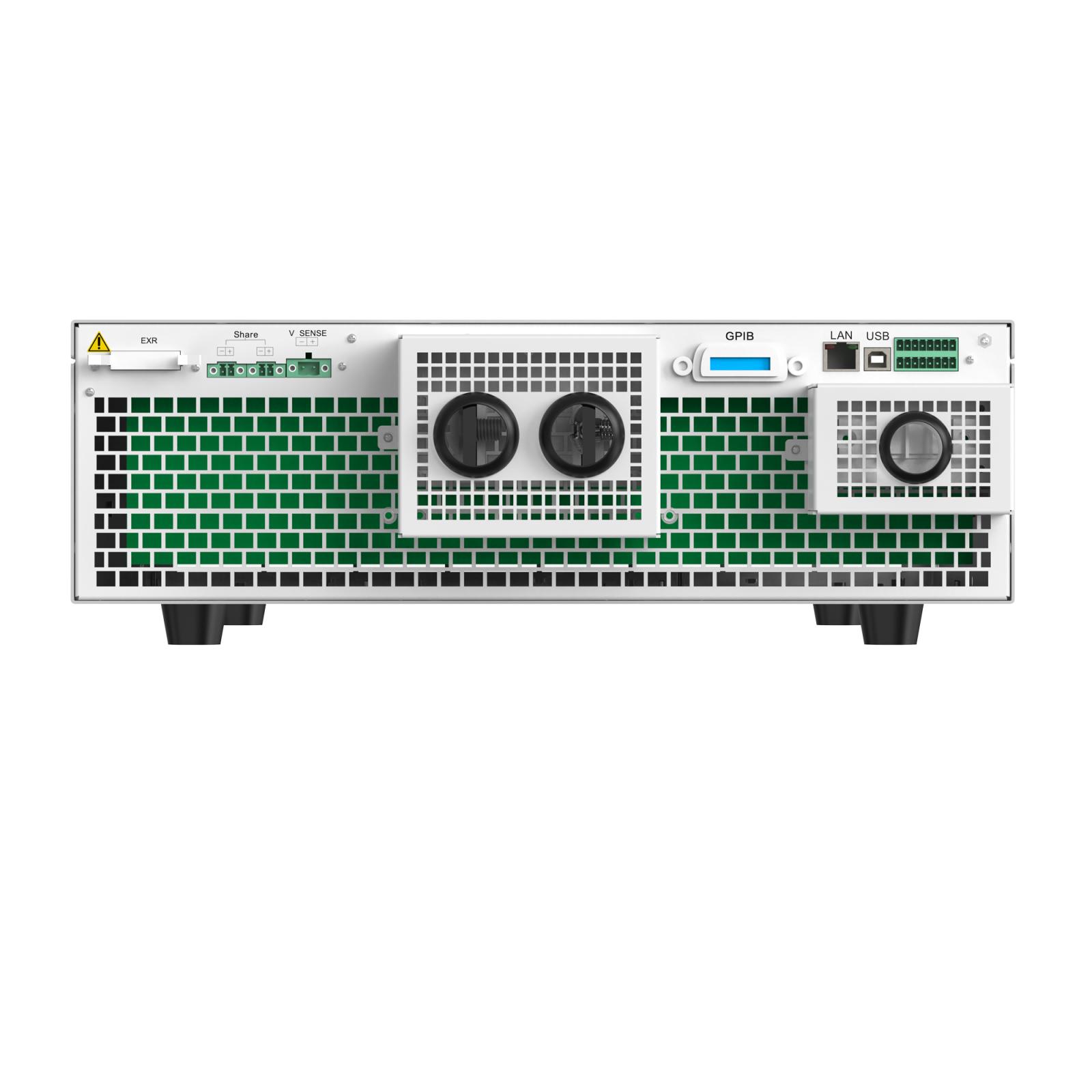

Kết nối: LAN tiêu chuẩn, USB (nối tiếp) (optional GPIB, CAN, RS485)

Giao thức truyền thông: SCPI, MODBUS, CAN-Open protocols

Đầu vào

Điện áp đầu vào: 340VAC～460VAC, 47Hz～63Hz

Hệ số công suất: 0.99

Hiệu suất: >93

Môi trường làm việc

Nhiệt độ làm việc: 0℃～40℃

Nhiệt độ bảo quản: -20℃～70℃

Độ cao: < 2000m

Làm mát: không khí

Đặc điểm nổi bật:

• Công suất cao: Với công suất lên đến 120kW, đây là một nguồn điện DC mạnh mẽ, đáp ứng nhu cầu thử nghiệm và vận hành các thiết bị tiêu thụ năng lượng lớn.
• Điện áp và dòng điện rộng: Khả năng cung cấp điện áp lên đến 2250V và dòng điện 200A cho phép thiết bị này linh hoạt trong nhiều ứng dụng, từ kiểm tra linh kiện điện tử công suất cao đến các hệ thống năng lượng tái tạo.
• Khả năng lập trình:
  • Độ phân giải cao: Có độ phân giải lập trình điện áp và dòng điện 16 bit, đảm bảo độ chính xác cao trong cài đặt và điều khiển.
  • Chức năng lập trình trình tự (Sequence function): Cho phép người dùng tạo ra các chuỗi thay đổi điện áp và dòng điện theo thời gian, mô phỏng các điều kiện hoạt động phức tạp như gián đoạn nguồn, sụt áp tức thời, hoặc các biến đổi điện áp/dòng điện tùy chỉnh.
  • Chức năng mô phỏng điện trở trong: Hữu ích cho các ứng dụng kiểm tra ắc quy, pin nhiên liệu.
  • Chức năng dốc điện áp (Voltage ramp function): Điều khiển điện áp đầu ra tăng hoặc giảm theo một tốc độ nhất định.
• Mật độ công suất cao: Dòng FTP9000 nói chung, và có thể bao gồm model này, thường có mật độ công suất cao (ví dụ: 15kW trong khung 3U), giúp tiết kiệm không gian.
• Vùng hoạt động rộng với công suất không đổi: Cung cấp dải điện áp và dòng điện đầu ra rộng ở công suất tối đa, cho phép kiểm tra cả thiết bị điện áp thấp/dòng điện cao và điện áp cao/dòng điện thấp bằng một nguồn duy nhất.
• Độ chính xác cao, phản ứng nhanh và độ nhiễu thấp:
  • Độ chính xác lập trình điện áp: 0.05% + 0.1%F.S.
  • Độ chính xác lập trình dòng điện: 0.1% + 0.2%F.S.
  • Đảm bảo đầu ra ổn định, đáp ứng nhanh với các thay đổi tải và độ nhiễu gợn sóng thấp.
• Chức năng ưu tiên CV/CC (Constant Voltage/Constant Current Priority): Buộc nguồn hoạt động ở chế độ ưu tiên điện áp không đổi (CV) hoặc dòng điện không đổi (CC) ngay khi bật đầu ra, giúp tránh tình trạng vọt dòng hoặc vọt áp do tải điện dung hoặc điện cảm.
• Hoạt động song song Master-Slave: Cho phép kết nối song song nhiều thiết bị cùng loại (lên đến 10 đơn vị) để tăng cường công suất đầu ra lên đến 1.8MW, với khả năng chia sẻ dòng điện tự động.

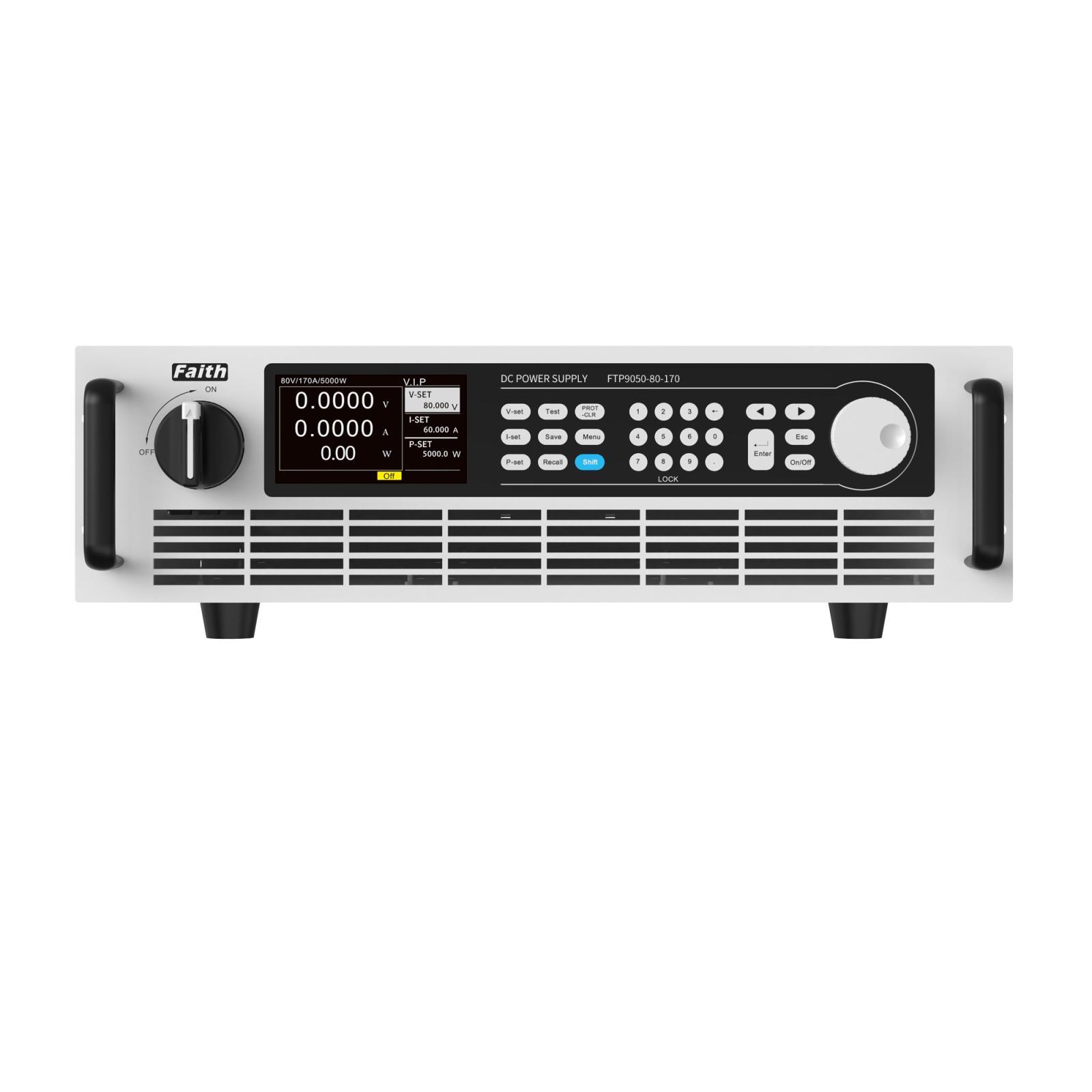

• Giao diện người dùng thân thiện: Thường được trang bị màn hình màu TFT 4.3 inch, bàn phím đầy đủ và núm xoay, giúp thao tác dễ dàng.
• Tùy chọn giao tiếp: Có thể tích hợp các giao diện như CAN, RS485 cho điều khiển và giám sát từ xa.

Ứng dụng tiêu biểu:

Nguồn lập trình DC công suất cao Faith FTP91200-2250-200 lý tưởng cho các ứng dụng đòi hỏi công suất cao và khả năng điều khiển chính xác, bao gồm:

• Kiểm tra và phát triển pin/ắc quy: Thử nghiệm sạc/xả, mô phỏng hoạt động của pin nhiên liệu, hệ thống quản lý pin (BMS).
• Kiểm tra thiết bị điện tử công suất: IGBT, MOSFET, bộ biến tần, bộ chuyển đổi DC-DC.
• Kiểm tra động cơ và linh kiện ô tô điện.
• Ứng dụng năng lượng tái tạo: Mô phỏng mảng quang điện (I-V curve), kiểm tra bộ biến tần năng lượng mặt trời.
• Thử nghiệm trong phòng thí nghiệm và nghiên cứu: Các nghiên cứu khoa học yêu cầu nguồn DC linh hoạt và mạnh mẽ.
• Kiểm tra lão hóa và độ bền sản phẩm.

Đây là một giải pháp nguồn điện DC toàn diện và mạnh mẽ cho các yêu cầu thử nghiệm khắt khe trong nhiều lĩnh vực công nghiệp và nghiên cứu.
