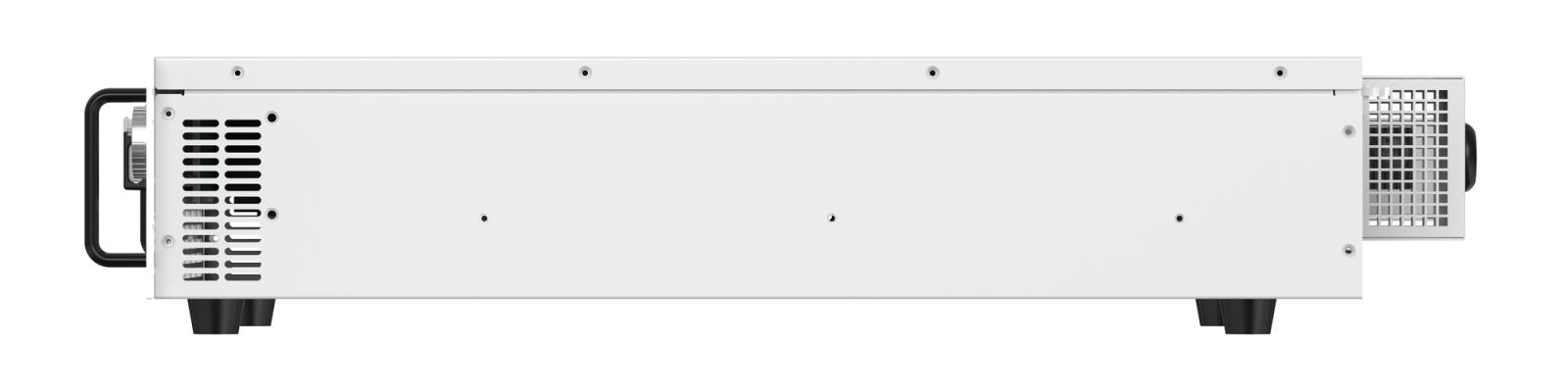

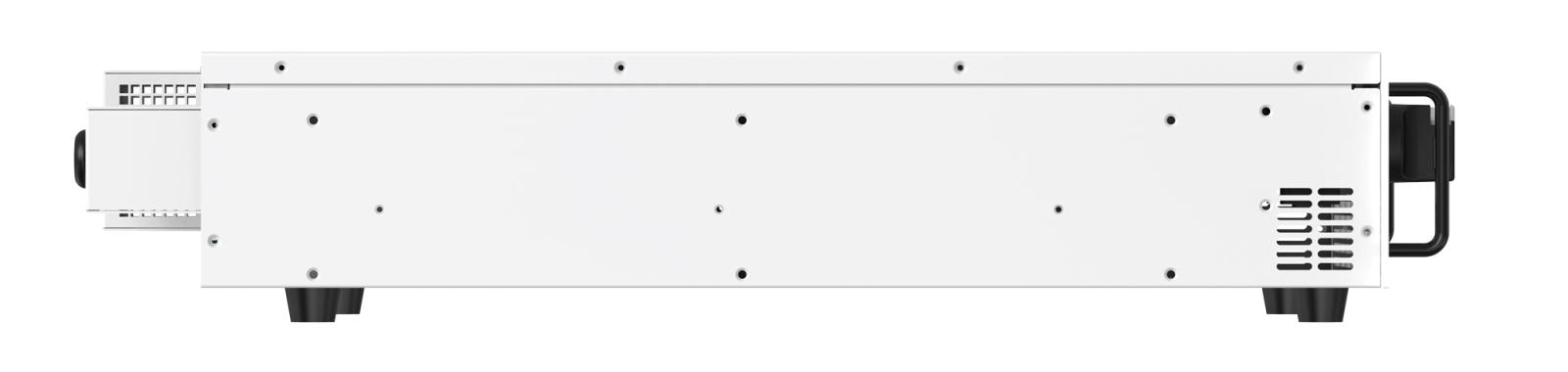

Nguồn lập trình DC công suất cao Faith FTP91200-400-960 (400V, 960A, 120kW)

Nguồn lập trình DC công suất cao Faith FTP91200-400-960 (400V, 960A, 120kW)

Nguồn lập trình DC công suất cao Faith FTP91200-400-960 là một thiết bị cấp nguồn DC mạnh mẽ và linh hoạt, được thiết kế cho các ứng dụng yêu cầu công suất lớn, độ chính xác cao và khả năng lập trình phức tạp.

Thông số kỹ thuật:

Điện áp: 0～400V

Dòng điện: 0～960A

Công suất: 0～120kW

Kích thước (W x H x D): 482.6mm x 266mm x 738.0mm, bao gồm vỏ ngoài, không bao gồm bánh xe

Trọng lượng: 65kg

Tăng điện áp

Tốc độ quét tối đa: 6000V/s

Giảm điện áp

Không tải: < 2s

Đầy tải: ≤30ms

Phản hồi nhanh: 2ms

Song song: Mắc song song tối đa 10 nguồn thông qua chế độ chính-phụ cho công suất tối đa 1800W

Bảo vệ: OVP, OCP, OPP, OTP, LVP, v.v.

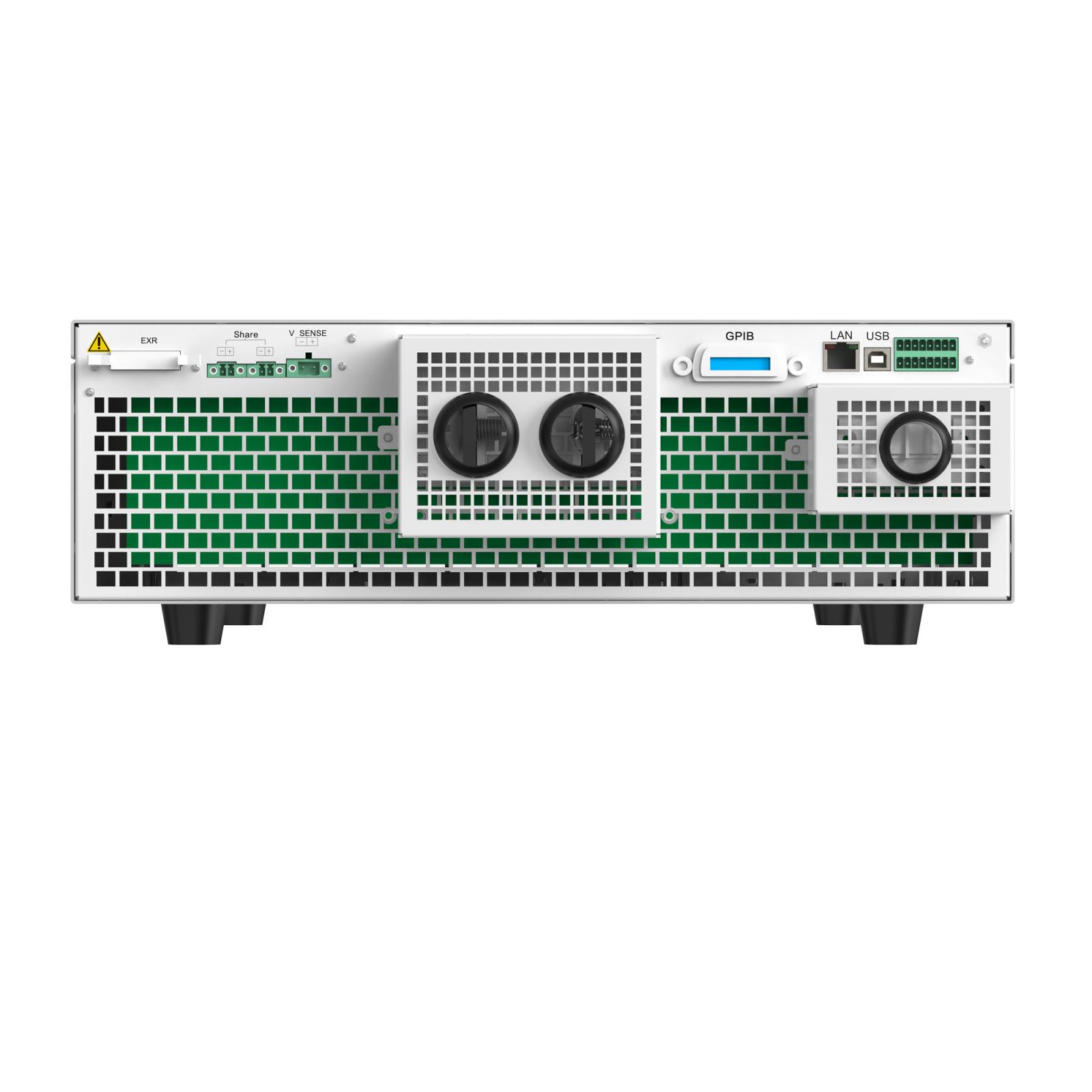

Kết nối: LAN tiêu chuẩn, USB (nối tiếp) (optional GPIB, CAN, RS485)

Giao thức truyền thông: SCPI, MODBUS, CAN-Open protocols

Đầu vào

Điện áp đầu vào: 340VAC～460VAC, 47Hz～63Hz

Hệ số công suất: 0.99

Hiệu suất: >93

Môi trường làm việc

Nhiệt độ làm việc: 0℃～40℃

Nhiệt độ bảo quản: -20℃～70℃

Độ cao: < 2000m

Làm mát: không khí

Đặc điểm nổi bật:

• Công suất cao và mật độ công suất lớn: Với công suất 120kW trong thiết kế dạng module (thường là 15kW/3U), FTP91200-400-960 mang lại hiệu quả không gian vượt trội, lý tưởng cho các hệ thống thử nghiệm hoặc sản xuất công nghiệp.
• Độ chính xác và độ phân giải cao:
  • Sử dụng bộ chuyển đổi A/D 16 bit tích hợp.
  • Độ chính xác lập trình và đo lường cao cho cả điện áp và dòng điện, đảm bảo kết quả thử nghiệm đáng tin cậy.
• Khả năng lập trình linh hoạt:
  • Chức năng lập trình trình tự (Sequence function): Cho phép người dùng tạo các dạng sóng điện áp và dòng điện phức tạp theo nhu cầu, với khả năng lưu trữ nhiều tệp trình tự và nhiều bước thử nghiệm trong mỗi trình tự.
  • Mô phỏng điện trở trong: Có khả năng mô phỏng hành vi của pin hoặc các nguồn điện khác, hữu ích cho các ứng dụng thử nghiệm pin, hệ thống sạc, v.v.
  • Điều khiển tốc độ dốc (Slew rate control): Điều khiển tốc độ tăng/giảm điện áp và dòng điện.
  • Ưu tiên CV/CC: Chức năng ưu tiên Chế độ điện áp không đổi (CV) hoặc Chế độ dòng điện không đổi (CC), giúp bảo vệ tải khỏi quá áp hoặc quá dòng đột ngột.
• Dải hoạt động rộng: Cung cấp dải điện áp và dòng điện đầu ra rộng trong cùng một mức công suất, cho phép kiểm tra nhiều loại thiết bị khác nhau (cả thiết bị yêu cầu điện áp thấp/dòng cao và điện áp cao/dòng thấp).
• Phản ứng nhanh và tiếng ồn thấp: Thời gian đáp ứng thoáng qua nhanh (thường là 1ms) và độ gợn sóng (ripple noise) thấp, đảm bảo chất lượng nguồn cấp ổn định.
• Khả năng mở rộng: Dòng FTP9000 series (bao gồm FTP91200-400-960) hỗ trợ kết nối song song (master-slave parallel) lên đến 10 đơn vị giống hệt nhau, cho phép mở rộng công suất lên đến 1.8 MW cho các ứng dụng siêu công suất cao.

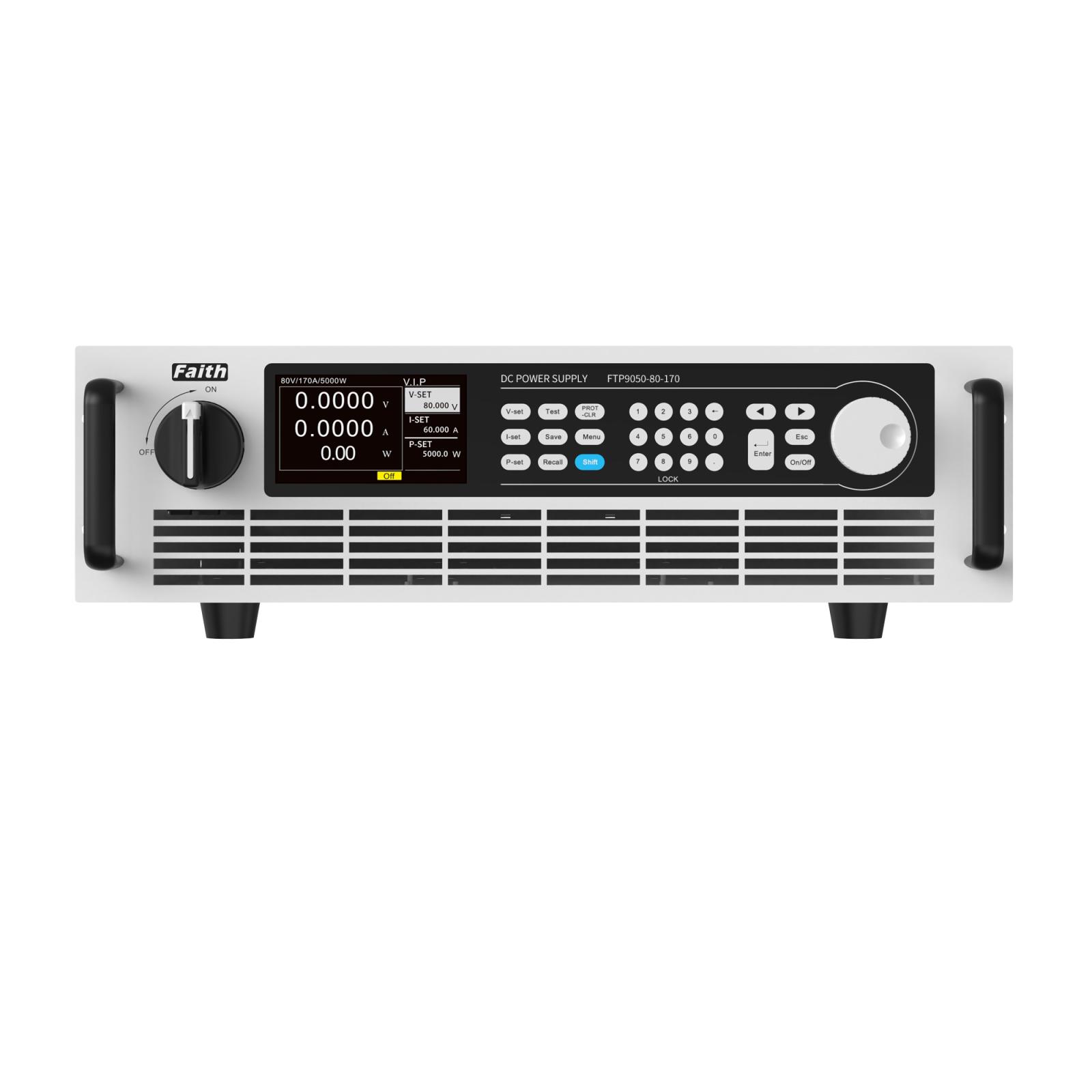

• Giao diện người dùng thân thiện: Màn hình màu TFT 4.3 inch với bàn phím đầy đủ và núm xoay, giúp thao tác dễ dàng.
• Giao tiếp đa dạng: Hỗ trợ các giao diện tiêu chuẩn như LAN và RS232, cùng với tùy chọn GPIB, sử dụng giao thức SCPI và ModBus RTU, thuận tiện cho việc tích hợp vào hệ thống tự động hóa.
• Phần mềm PC: Cung cấp phần mềm PC với chức năng thiết bị ảo, cho phép đọc dữ liệu thử nghiệm, tạo biểu đồ, xuất báo cáo và in ấn.
• Bảo vệ toàn diện: Bao gồm các chức năng bảo vệ quá áp (OVP), quá dòng (OCP), quá công suất (OPP), quá nhiệt (OTP), giới hạn điện áp và giới hạn dòng điện.

Ứng dụng tiêu biểu:

Do khả năng hoạt động ở công suất cao, độ chính xác và tính linh hoạt trong lập trình, Faith FTP91200-400-960 phù hợp với nhiều ứng dụng trong các ngành công nghiệp và nghiên cứu, bao gồm:

• Thử nghiệm xe điện (EV) và pin: Mô phỏng pin, thử nghiệm hệ thống sạc, thử nghiệm động cơ điện.
• Thử nghiệm thiết bị năng lượng tái tạo: Thử nghiệm biến tần năng lượng mặt trời, hệ thống lưu trữ năng lượng.
• Thử nghiệm các thành phần điện tử công suất cao: IGBT, MOSFET, diode công suất.
• Hệ thống tự động hóa công nghiệp: Cung cấp nguồn cho các quy trình sản xuất.
• Nghiên cứu và phát triển: Các phòng thí nghiệm cần nguồn DC công suất cao với khả năng lập trình phức tạp.

Tóm lại, Nguồn lập trình DC công suất cao Faith FTP91200-400-960 là một giải pháp cấp nguồn toàn diện, đáng tin cậy và hiệu quả cho các ứng dụng công suất lớn đòi hỏi sự chính xác và linh hoạt.
