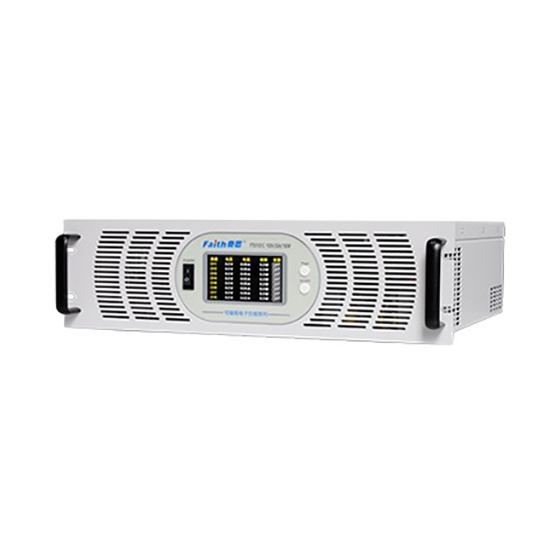

Tải điện tử DC đa kênh Faith FT616S (40A, 60V, 600W)

Tải điện tử DC đa kênh Faith FT616S (40A, 60V, 600W)

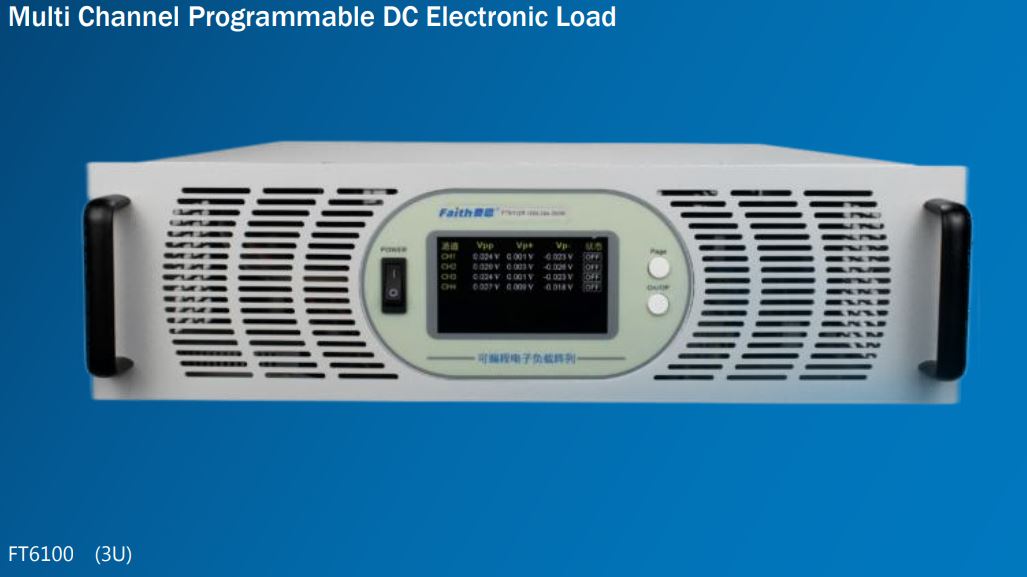

Tải điện tử DC đa kênh Faith FT616S là một hệ thống kiểm tra mô-đun hóa, được thiết kế để thử nghiệm đồng thời nhiều nguồn điện DC. Thay vì là một thiết bị đơn lẻ, nó bao gồm một khung chính (mainframe) và nhiều mô-đun tải có thể tháo rời.

Tổng Quan và Chức Năng Chính

Hệ thống tải điện tử đa kênh được thiết kế chủ yếu cho các ứng dụng kiểm tra tự động (ATE – Automated Test Equipment). Chức năng chính của nó là mô phỏng tải cho các bộ nguồn có nhiều ngõ ra (multi-output power supplies) hoặc kiểm tra đồng thời một lượng lớn các sản phẩm giống nhau (như sạc điện thoại, adapter) để tăng tốc độ sản xuất và kiểm soát chất lượng.

Các Đặc Điểm và Tính Năng Nổi Bật

• Thiết kế Mô-đun (Modular): Cho phép người dùng tùy chỉnh hệ thống bằng cách lắp đặt số lượng và loại mô-đun tải khác nhau vào cùng một khung chính, mang lại sự linh hoạt cao.
• Tiết kiệm Không gian: Tích hợp nhiều kênh tải vào một thiết bị duy nhất, giúp tiết kiệm đáng kể không gian trong các tủ rack hoặc trên bàn làm việc so với việc sử dụng nhiều tải đơn lẻ.
• Hoạt động Song song: Các kênh có thể được kết nối song song để tăng tổng dòng điện hoặc công suất khi cần kiểm tra một thiết bị có yêu cầu cao hơn.
• Các Chế độ Hoạt động Toàn diện (trên mỗi kênh):
  • CC (Constant Current – Ổn Dòng)
  • CV (Constant Voltage – Ổn Áp)
  • CR (Constant Resistance – Ổn Điện Trở)
  • CP (Constant Power – Ổn Công Suất)
• Chế độ Động (Dynamic Mode): Cho phép chuyển đổi nhanh giữa hai mức tải để kiểm tra tốc độ đáp ứng của nguồn.
• Bảo vệ Toàn diện: Mỗi kênh đều có các tính năng bảo vệ quá áp (OVP), quá dòng (OCP), quá công suất (OPP), quá nhiệt (OTP) và chống phân cực ngược.
• Điều khiển Tập trung: Toàn bộ các kênh được điều khiển và giám sát thông qua một giao diện duy nhất trên khung chính hoặc qua máy tính.

Các Ứng Dụng Tiêu Biểu

Với cấu trúc đa kênh, Faith FT616S đặc biệt hiệu quả cho:

• Kiểm tra Nguồn máy tính/Server: Các bộ nguồn ATX hoặc nguồn máy chủ thường có nhiều ngõ ra điện áp (ví dụ: +12V, +5V, +3.3V) cần được kiểm tra đồng thời.
• Dây chuyền Sản xuất: Kiểm tra hàng loạt các sản phẩm như bộ sạc USB, adapter, bộ chuyển đổi DC-DC với thông lượng cao.
• Kiểm tra Pin và BMS: Đánh giá các cell pin hoặc các gói pin nhỏ một cách đồng thời.
• Hệ thống Kiểm tra Tự động (ATE): Là thành phần cốt lõi trong các hệ thống ATE để kiểm tra các sản phẩm điện tử tiêu dùng và công nghiệp.

Thông số kỹ thuật

Dòng điện: 40A

Điện áp: 60V

Công suất: 600W

Điện áp hoạt động tối thiểu: 1V@40A

Số kênh tối đa: 3

Đầu vào AC: 220VAC ± 10%

Hệ số nhiệt độ: 40ppm/℃
