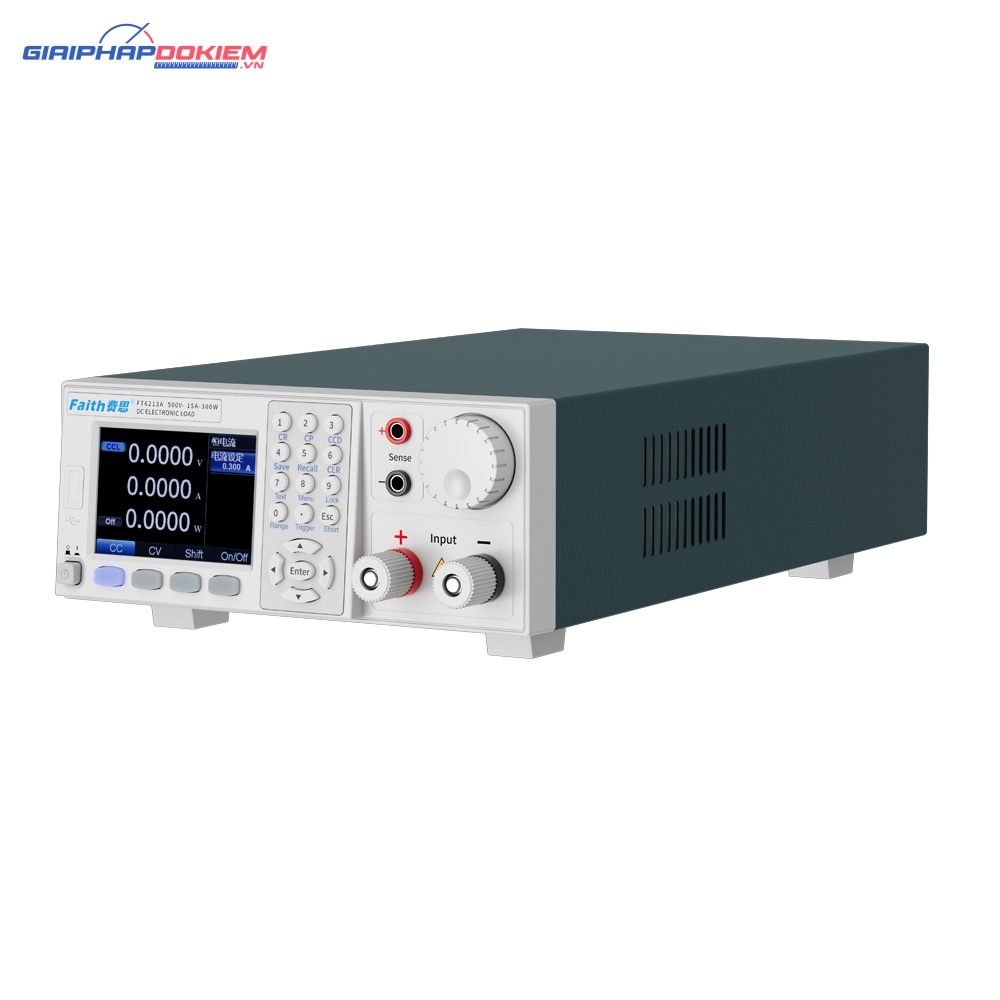

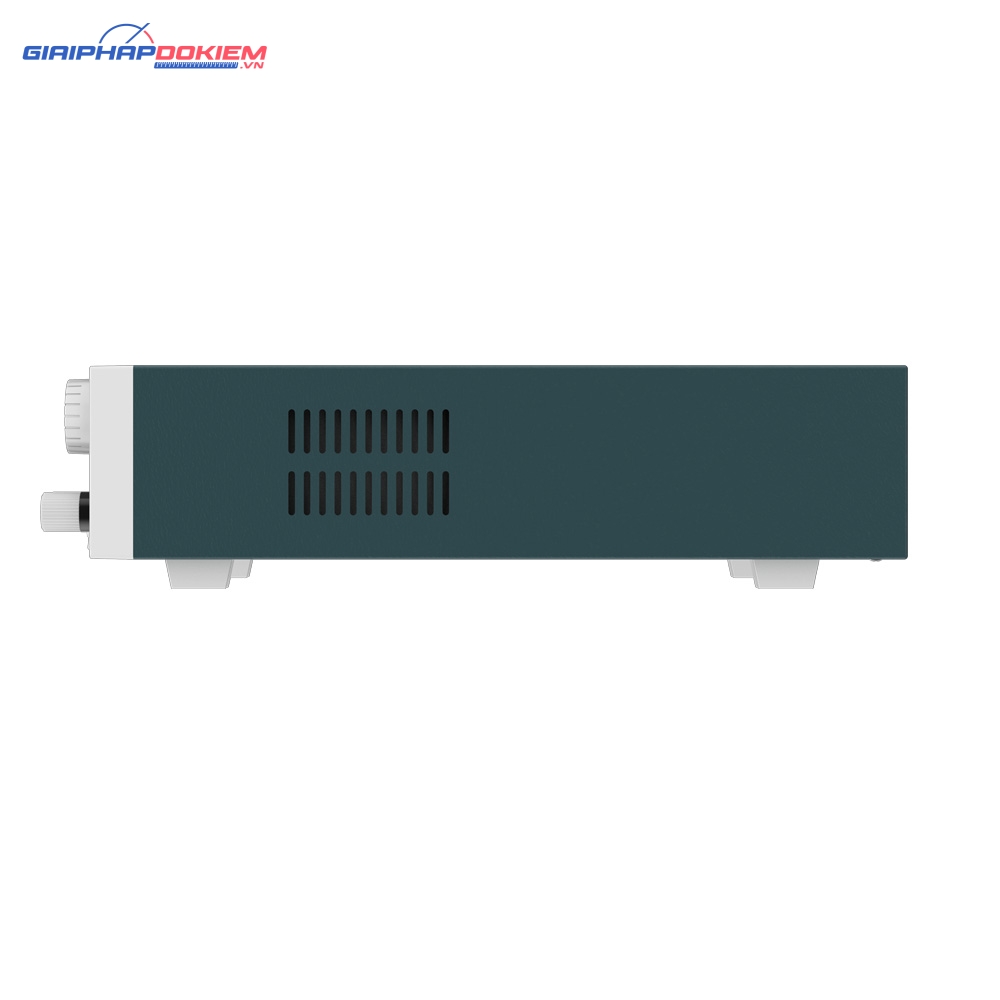

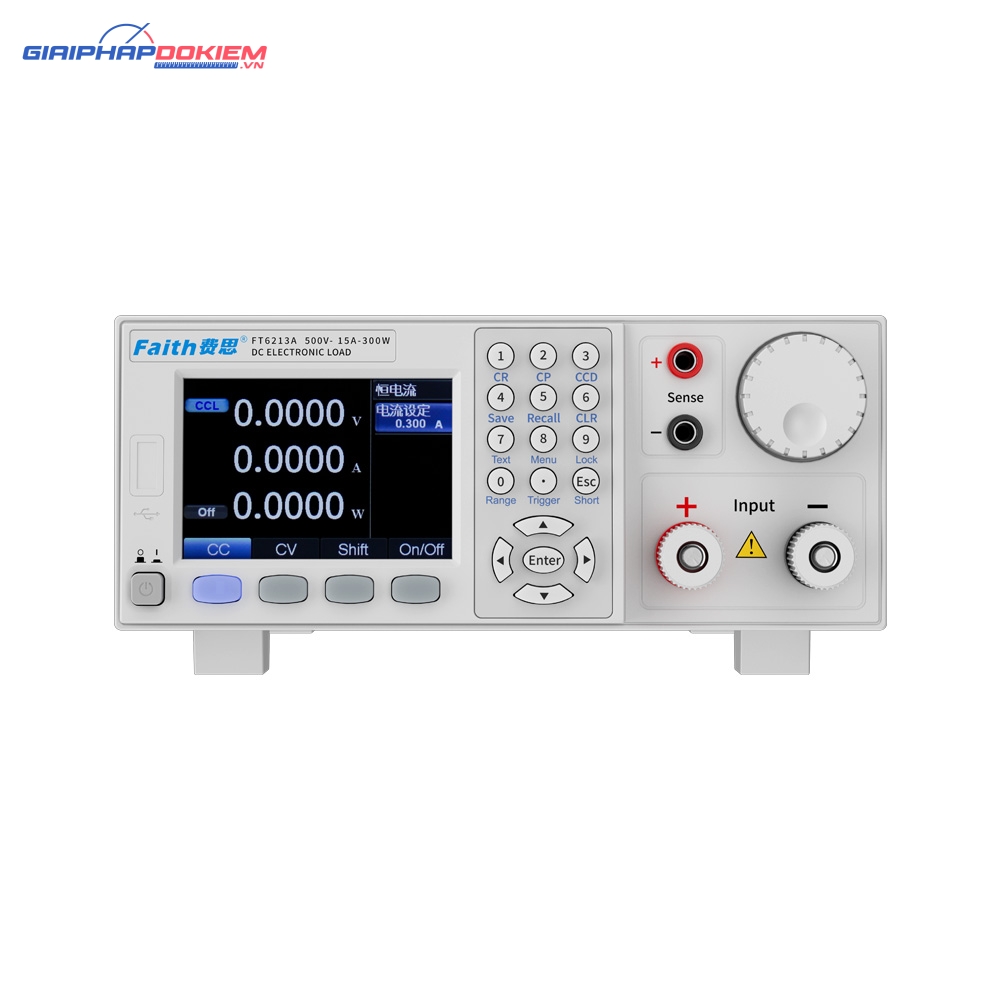

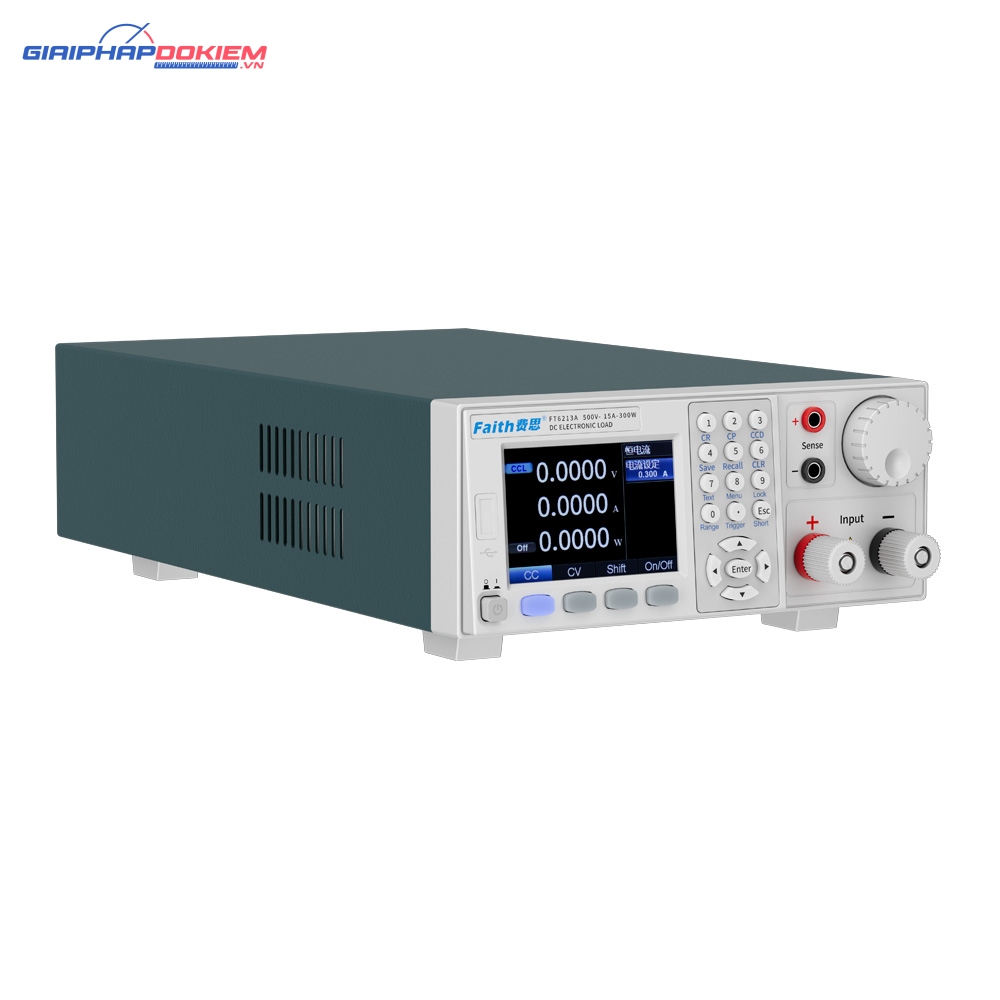

Tải điện tử DC Faith FT6211A (150V, 30A, 150W)

Tải điện tử DC Faith FT6211A (150V, 30A, 150W)

Tải điện tử DC Faith FT6211A là một thiết bị tải điện tử lập trình thuộc dòng FT6200A của FaithTech, được thiết kế để kiểm tra và đánh giá hiệu suất của các nguồn điện DC, pin, bộ sạc, và các thiết bị điện tử khác. Thiết bị này nổi bật với thiết kế nhỏ gọn (chuẩn 2U half-rack) và các tính năng kiểm tra đa dạng.

Thông số kỹ thuật chính:

Điện áp: 150V

Dòng điện: 30A

Công suất: 150W

Điện áp nhỏ nhất: 1.2V@30A

Kích thước (H*W*D): 88×215×380

Trọng lượng: 4kg

Nhiệt độ hoạt động: 0℃～40℃

Tính năng và Chế độ hoạt động:

• Chế độ tải đa dạng: Thiết bị hỗ trợ 4 chế độ tải chính để đáp ứng các yêu cầu kiểm tra toàn diện:
  • CC (Constant Current – Dòng không đổi): Duy trì dòng điện không đổi qua tải, phù hợp để kiểm tra nguồn dòng, pin hoặc bộ sạc.
  • CV (Constant Voltage – Điện áp không đổi): Duy trì điện áp không đổi trên tải, hữu ích khi kiểm tra nguồn điện áp hoặc bộ điều chỉnh điện áp.
  • CR (Constant Resistance – Điện trở không đổi): Duy trì điện trở tải không đổi, mô phỏng tải điện trở cố định.
  • CP (Constant Power – Công suất không đổi): Duy trì công suất tiêu thụ không đổi, phù hợp để kiểm tra hiệu suất nguồn cấp điện.
• Kiểm tra động (Dynamic Test): Hỗ trợ kiểm tra động với các chế độ liên tục (continuous), xung (pulse) và chuyển đổi (toggle), với tốc độ thay đổi (slew rate) có thể điều chỉnh lên đến 50kHz. Điều này quan trọng để kiểm tra phản ứng thoáng qua của các thiết bị hiện đại.
• Chức năng lập trình trình tự (Sequence Programming): Cho phép người dùng thiết lập các chuỗi kiểm tra phức tạp với các bước thay đổi tải, thời gian và điều kiện. Tính năng này giúp tự động hóa quá trình kiểm tra và thu thập dữ liệu hiệu quả.
• Kiểm tra tự động (Auto Test): Bao gồm các tính năng như kiểm tra OCP (Over Current Protection – Bảo vệ quá dòng), OPP (Over Power Protection – Bảo vệ quá công suất), kiểm tra xả pin (Battery Discharge Test), mô phỏng ngắn mạch (Short Circuit Simulation), v.v.

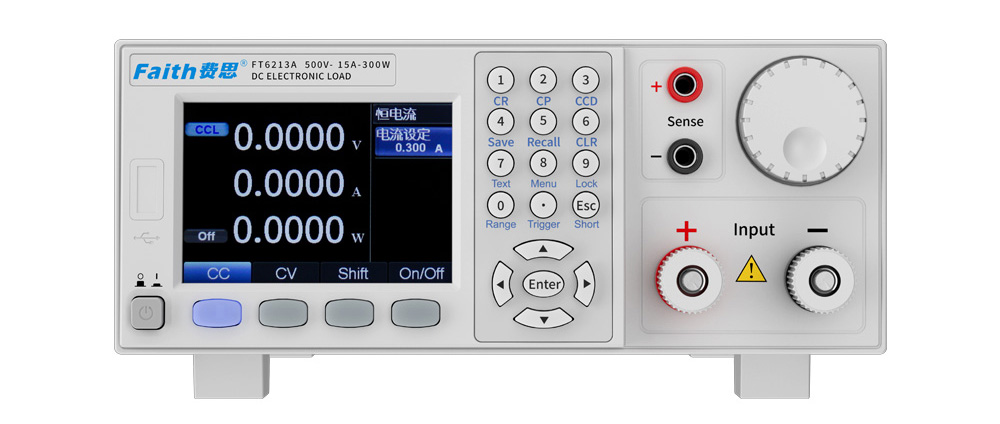

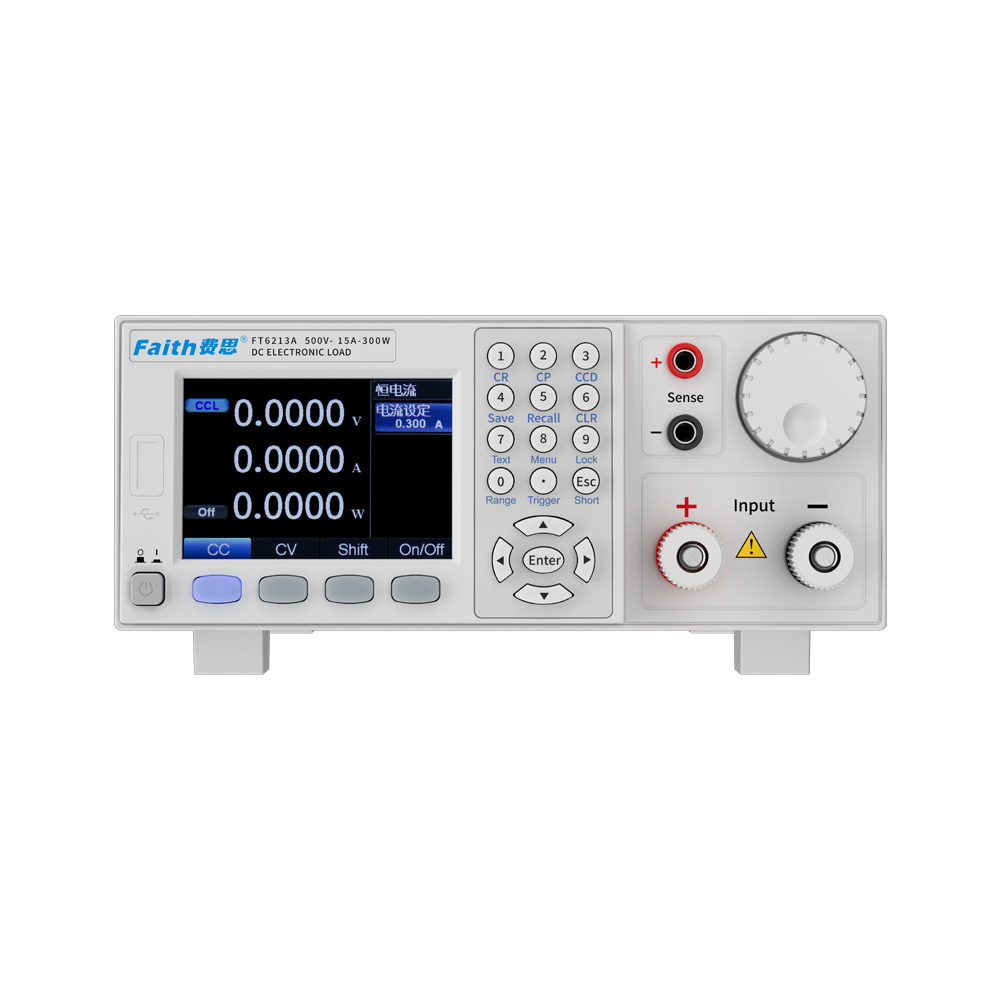

• Màn hình hiển thị: Trang bị màn hình LCD màu 4.3 inch, giúp hiển thị thông tin rõ ràng và dễ dàng thao tác.
• Cổng GO/NG Output: Cung cấp tín hiệu GO/NG (Pass/Fail) nhanh chóng cho các ứng dụng kiểm tra tự động.
• Chức năng gọi nhanh (Quick Call): Hỗ trợ cài đặt nhanh các thông số CC/CV/CR/CP, OCP, trình tự, kiểm tra tự động, điện trở trong pin, dung lượng pin, v.v., giúp người dùng gọi lại các chức năng và thông số cài đặt sẵn chỉ bằng một nút bấm.
• Chức năng cảm biến từ xa (Remote Sense): Bù đắp điện áp rơi trên dây dẫn, đảm bảo độ chính xác cao trong quá trình đo lường tại điểm tải.
• Cổng giám sát dòng điện và I/O kỹ thuật số tiêu chuẩn.
• Chức năng bảo vệ toàn diện: Tích hợp các tính năng bảo vệ chống quá áp (OVP), quá dòng (OCP), quá công suất (OPP), điện áp thấp (LVP) và quá nhiệt (OTP), đảm bảo an toàn cho cả thiết bị tải và thiết bị đang được kiểm tra.

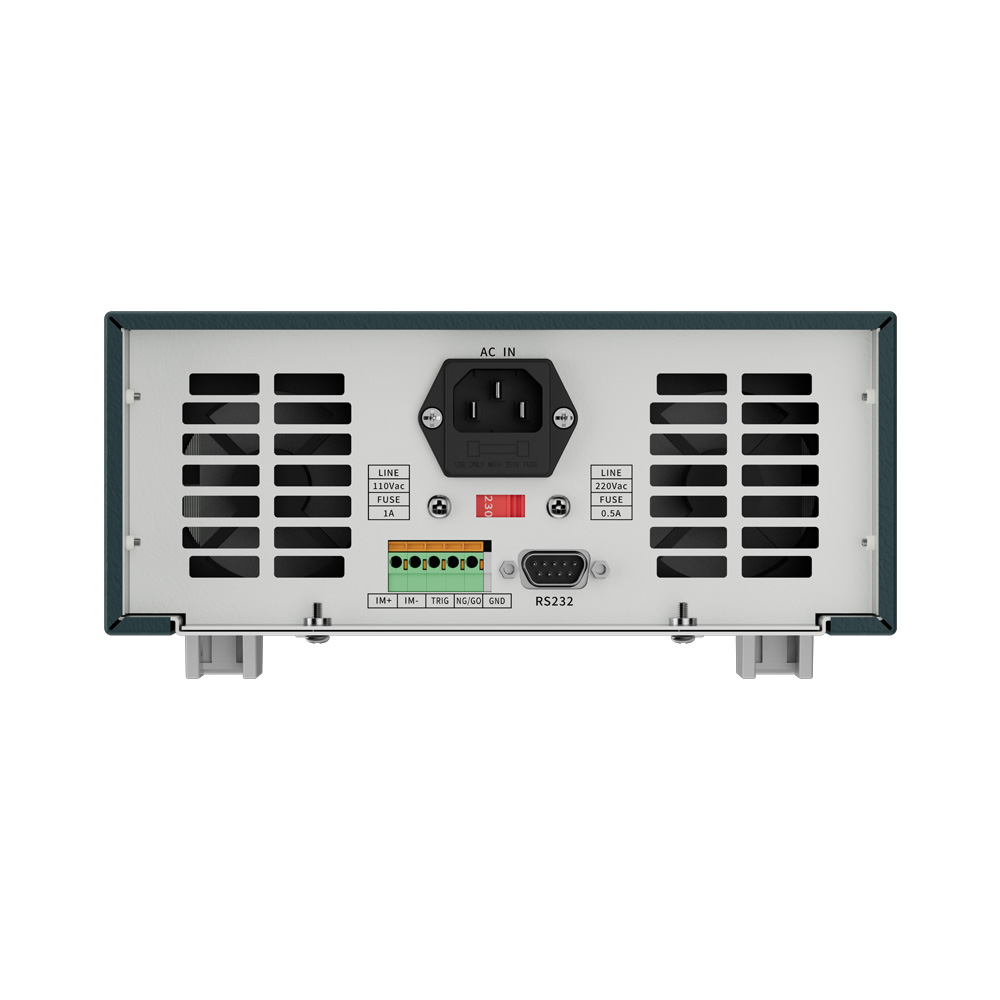

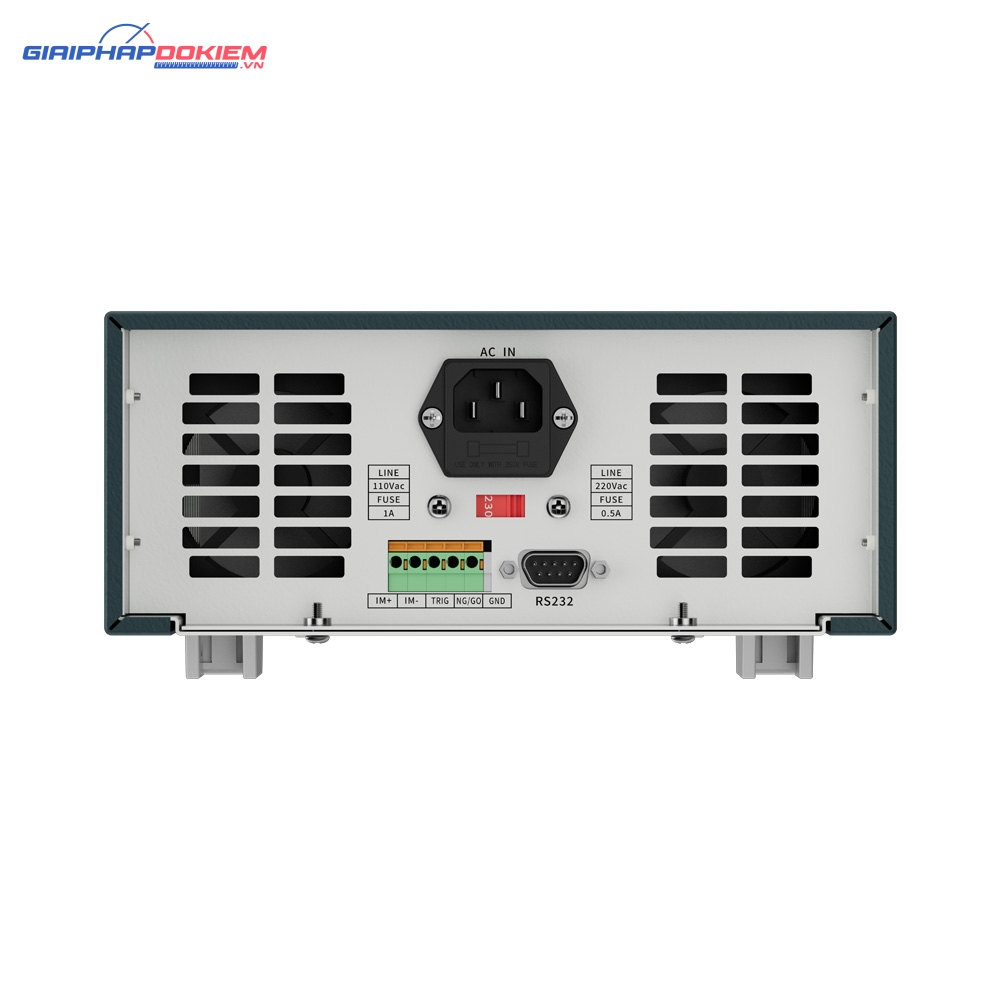

• Giao diện truyền thông: Trang bị cổng RS232 tiêu chuẩn, hỗ trợ lệnh lập trình SCPI, cho phép kết nối với máy tính để điều khiển từ xa và thu thập dữ liệu. Một số model khác trong dòng có thể hỗ trợ thêm USB, Ethernet/LAN.

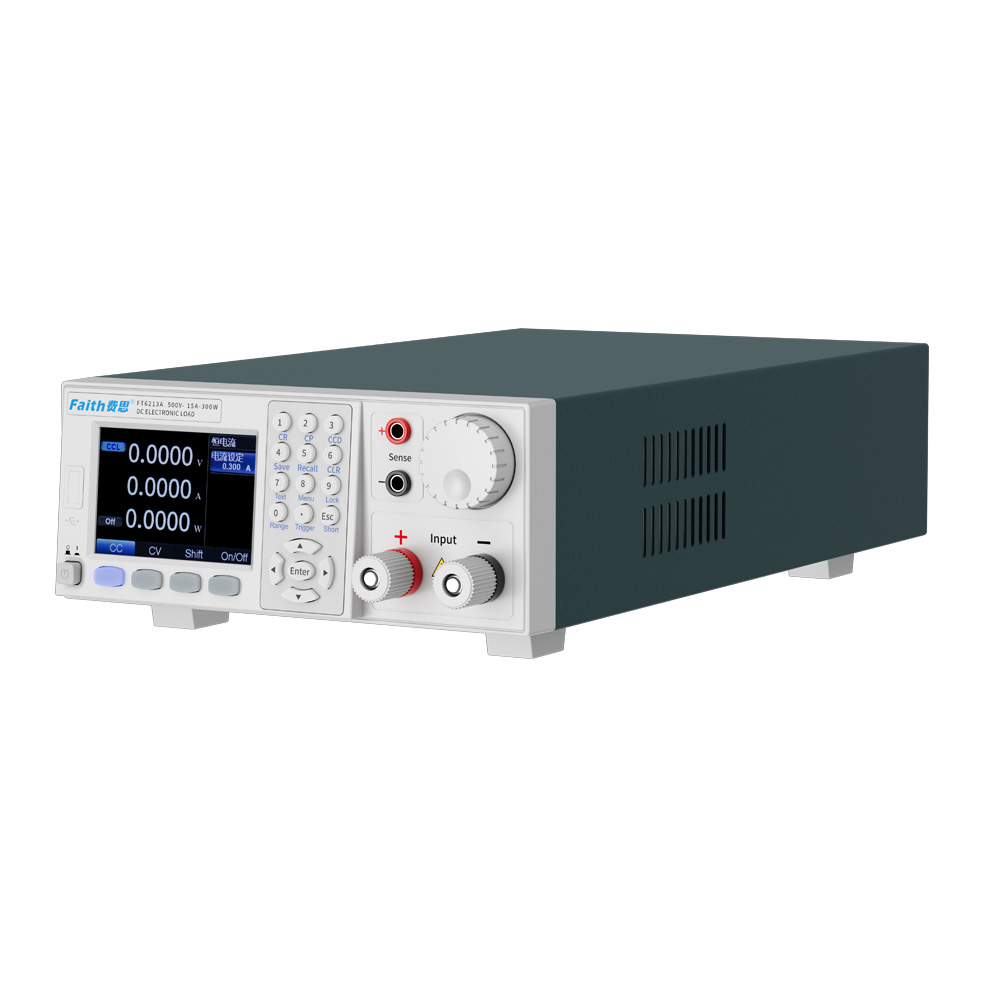

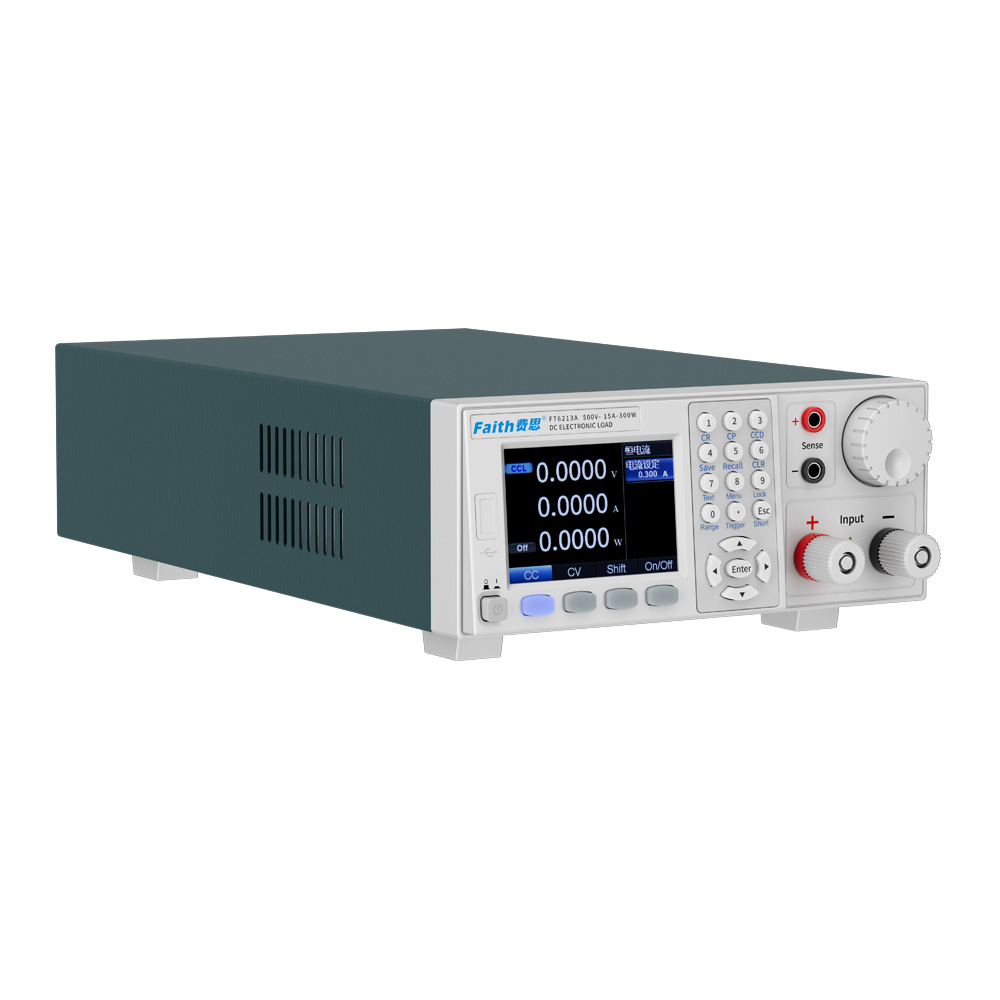

• Thiết kế: Dạng máy để bàn (Benchtop Style) nhỏ gọn, dễ dàng di chuyển và sử dụng trong các phòng thí nghiệm hoặc môi trường sản xuất.

Ứng dụng điển hình:

Tải điện tử DC Faith FT6211A là một công cụ lý tưởng cho:

• Kiểm tra và đánh giá các loại nguồn cấp DC (DC power supplies).
• Kiểm tra pin và bộ sạc.
• Phát triển và thử nghiệm linh kiện điện tử.
• Kiểm tra hiệu suất các thiết bị điện tử tiêu dùng (Consumer electronics).
• Ứng dụng trong giáo dục và nghiên cứu.

Tóm lại, Faith FT6211A là một tải điện tử DC đa năng, chính xác và dễ sử dụng, phù hợp cho nhiều ứng dụng kiểm tra trong môi trường nghiên cứu, phát triển và sản xuất.
