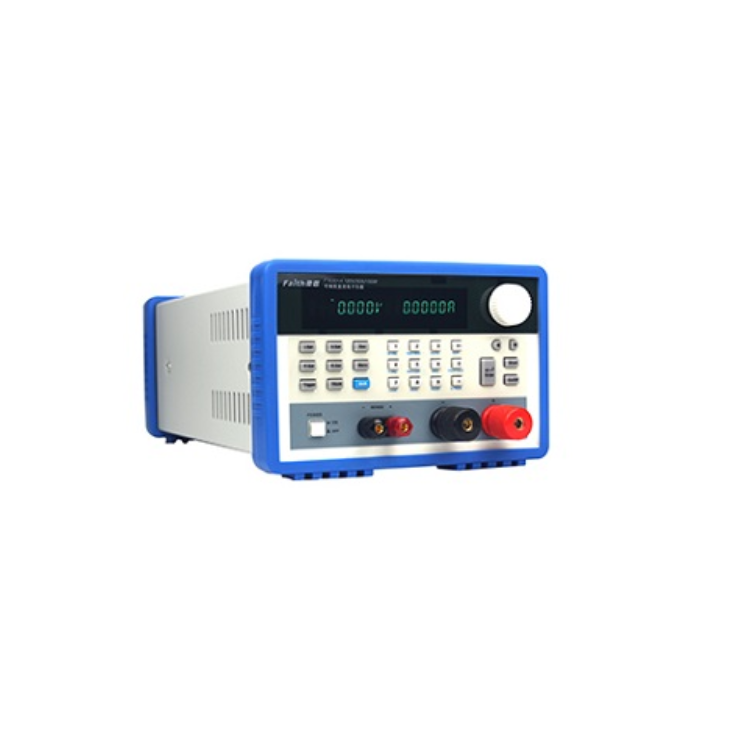

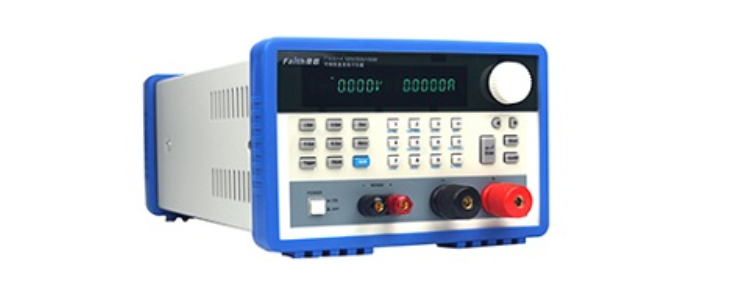

Tải điện tử DC Faith FT6301A (120V, 30A, 150W)

Tải điện tử DC Faith FT6301A (120V, 30A, 150W)

Tải điện tử DC Faith FT6301A là một thiết bị đo lường và kiểm tra được thiết kế để mô phỏng tải tiêu thụ điện năng một chiều (DC). Nó cho phép người dùng điều khiển và đo lường chính xác các thông số như điện áp, dòng điện và công suất, từ đó đánh giá hiệu suất của các nguồn điện, pin, bộ sạc, và các thiết bị điện tử khác.

Thông số kỹ thuật chính của Faith FT6301A:

Điện áp: 0～120V

Dòng điện: 0～30A

Công suất: 150W

Điện áp hoạt động tối thiểu: 1.2V@30A

Tần số động tức thời: 0.083Hz～1kHz

Kích thước (mm): 213(W)×134(H)×374(D)

Các chế độ hoạt động:

Tải điện tử Faith FT6301A thường hỗ trợ các chế độ hoạt động cơ bản sau, cho phép người dùng kiểm soát tải theo nhiều cách khác nhau:

• Chế độ dòng điện không đổi (Constant Current – CC): Duy trì dòng điện không đổi qua tải, bất kể sự thay đổi của điện áp đầu vào.
  • Dải: 3A/30A
  • Độ phân giải: 0.1mA/1mA
  • Độ chính xác (dải thấp/cao): 0.05%+3mA
• Chế độ điện áp không đổi (Constant Voltage – CV): Duy trì điện áp không đổi trên tải bằng cách điều chỉnh dòng điện.
  • Dải: 20V/120V
  • Độ phân giải: 1mV/10mV
  • Độ chính xác (dải thấp/cao): 0.05%+4mV / 0.05%+30mV
• Chế độ công suất không đổi (Constant Power – CP): Duy trì công suất tiêu thụ không đổi.
  • Dải: 100W/150W
  • Độ phân giải: 1mW/10mW
  • Độ chính xác (dải thấp/cao): 1%+100mW / 1%+150mW
• Chế độ điện trở không đổi (Constant Resistance – CR): Mô phỏng một điện trở cố định.

Các tính năng và ưu điểm nổi bật:

• Độ chính xác cao: Faith FT6301A cung cấp độ chính xác cao trong việc đo lường và điều khiển, đảm bảo kết quả kiểm tra đáng tin cậy.
• Chức năng động (Dynamic/Transient Test): Cho phép kiểm tra phản ứng của nguồn điện hoặc thiết bị dưới các thay đổi tải đột ngột (ví dụ: chuyển đổi nhanh giữa các mức dòng điện khác nhau).
  • Tần số động: 0.083Hz～1kHz
• Bảo vệ toàn diện: Thường tích hợp các tính năng bảo vệ chống quá áp (OVP), quá dòng (OCP), quá công suất (OPP), quá nhiệt (OTP), và đảo cực, bảo vệ thiết bị đang kiểm tra và bản thân tải điện tử.
• Giao diện điều khiển: Thường có màn hình hiển thị để dễ dàng cài đặt và theo dõi các thông số.

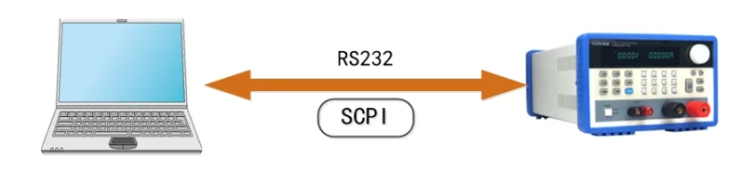

• Kết nối PC: Có thể có các cổng giao tiếp (như RS232, USB, LAN) để điều khiển từ xa và tự động hóa quá trình kiểm tra thông qua phần mềm.
• Thiết kế nhỏ gọn: Kích thước của FT6301A là 213mm (Rộng) × 134mm (Cao) × 374mm (Sâu), phù hợp cho các phòng thí nghiệm và không gian làm việc vừa và nhỏ.

Ứng dụng cụ thể:

Với các thông số 120V, 30A, 150W, Faith FT6301A phù hợp cho các ứng dụng kiểm tra các thiết bị điện tử công suất thấp đến trung bình, bao gồm:

• Kiểm tra bộ sạc điện thoại, máy tính bảng.
• Thử nghiệm pin Lithium-ion, Ni-MH có dung lượng vừa phải.
• Kiểm tra nguồn DC cho các mạch điện tử nhỏ và các thiết bị IoT.
• Phát triển và kiểm tra các module nguồn DC.

Faith FT6301A là một tải điện tử DC đa năng, chính xác, và đáng tin cậy, lý tưởng cho các kỹ sư, nhà nghiên cứu và kỹ thuật viên trong việc kiểm tra, đánh giá và phát triển các sản phẩm điện tử.
