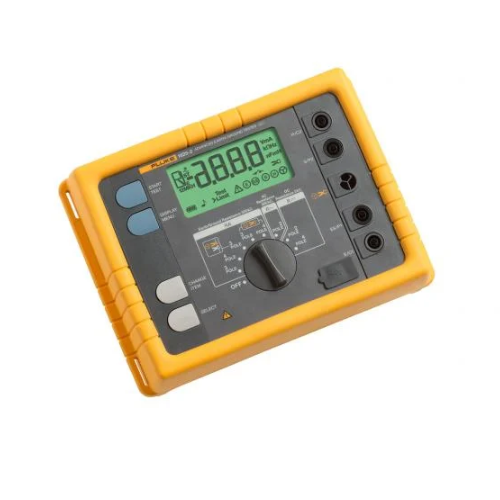

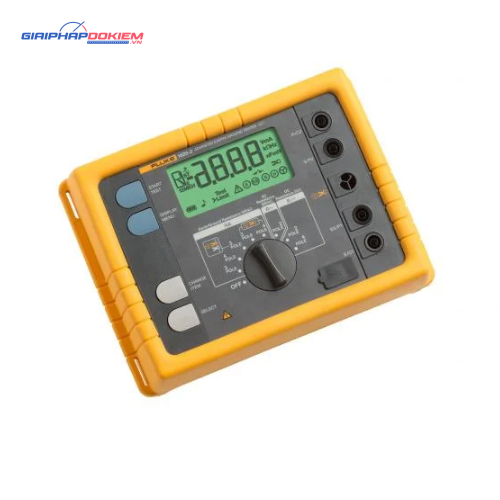

Thiết bị đo điện trở đất Fluke 1623-2

Giới thiệu về Thiết bị đo điện trở đất Fluke 1623-2

Fluke 1623-2 là thiết bị đo điện trở đất có khả năng thực hiện bốn loại kiểm tra đất nhanh chóng và chính xác.

Thiết bị đo điện trở đất Fluke 1623-2 có thể đo điện trở vòng đất bằng cách sử dụng chỉ kẹp, chỉ cọc, hoặc kết hợp cả kẹp và cọc.

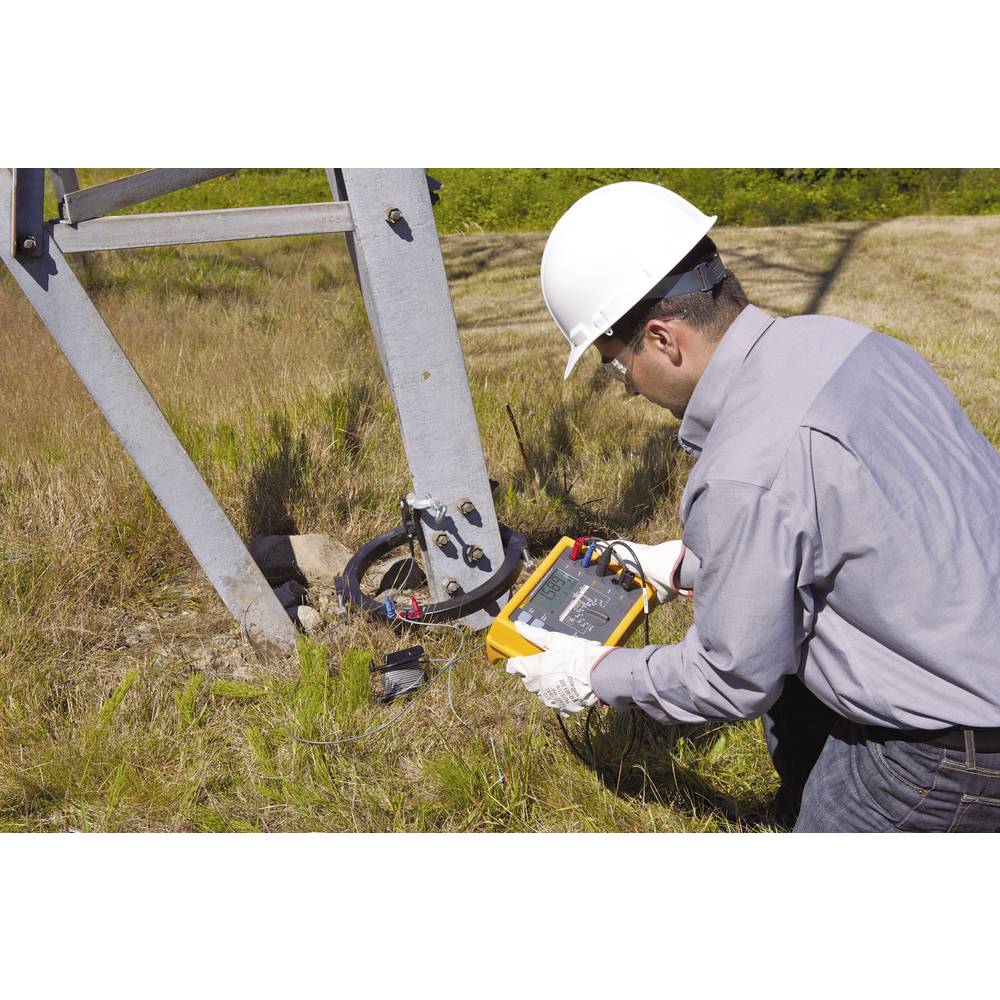

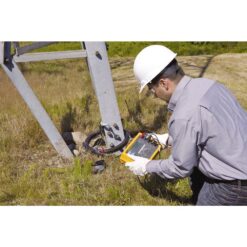

Với phương pháp đo không dùng cọc, Fluke 1623-2 có thể đo điện trở vòng đất cho các hệ thống có nhiều điểm nối đất bằng cách sử dụng kẹp dòng điện. Kỹ thuật này loại bỏ công việc nguy hiểm và tốn thời gian khi phải ngắt kết nối các điểm nối đất song song và tìm vị trí phù hợp để đặt cọc phụ.

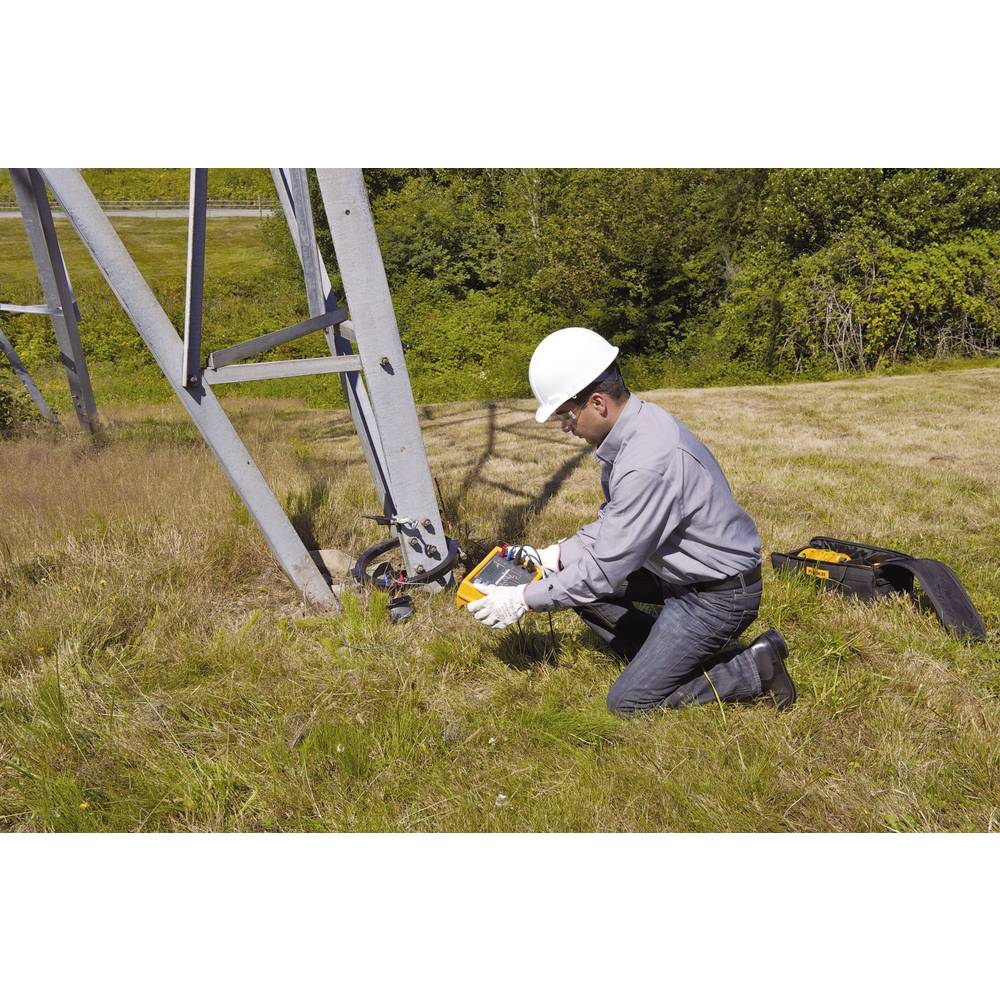

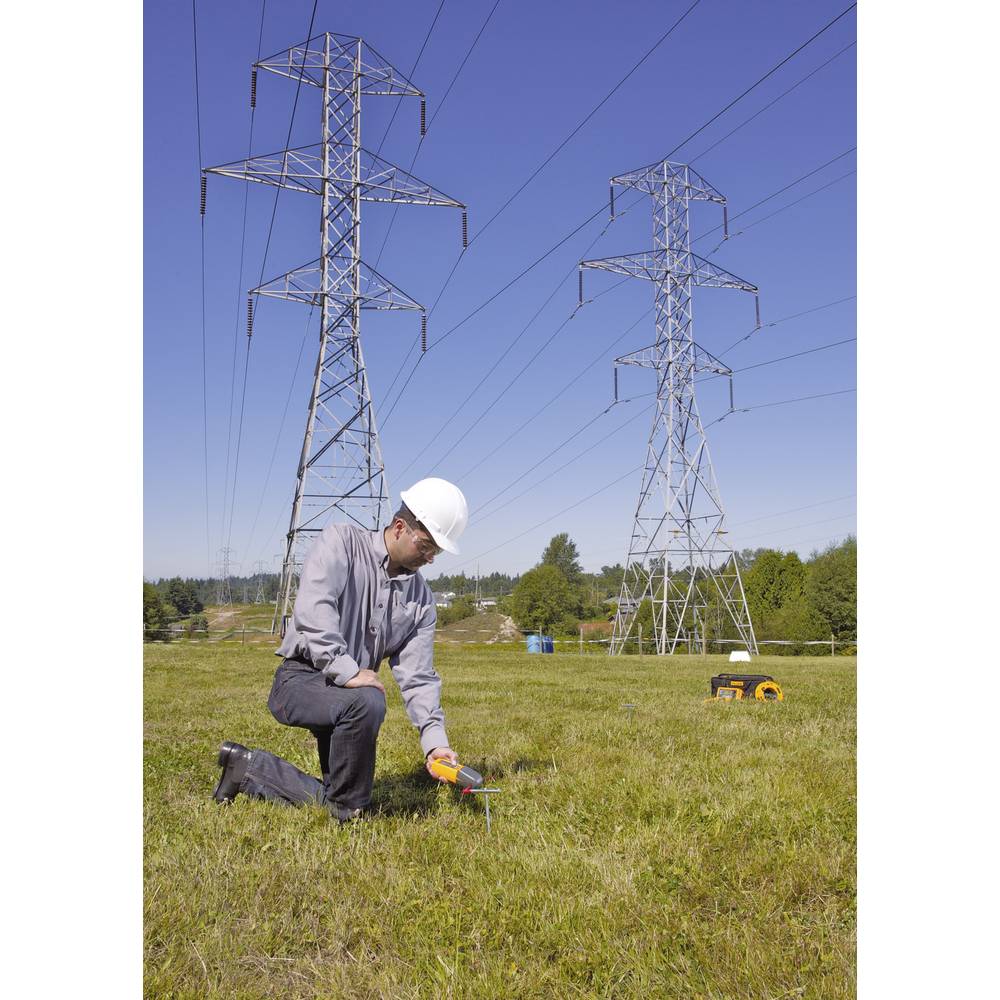

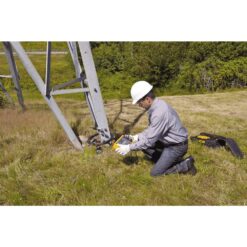

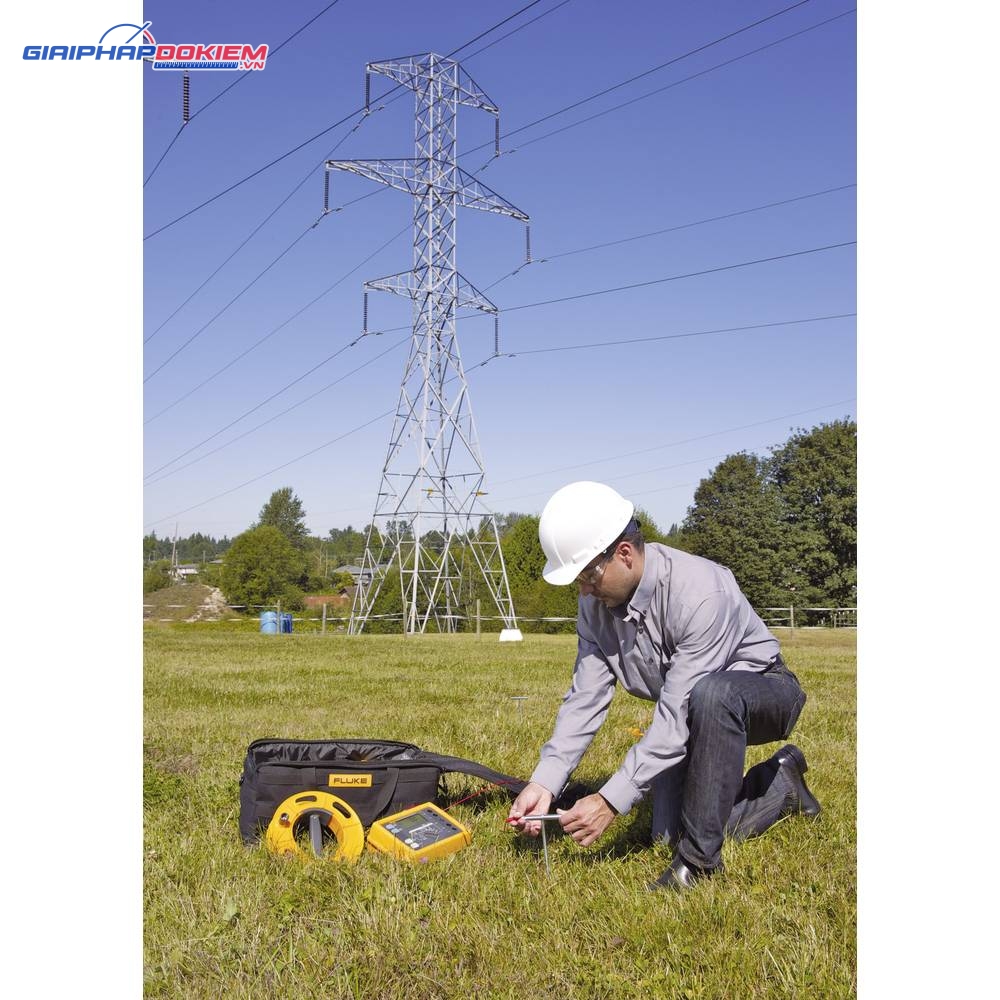

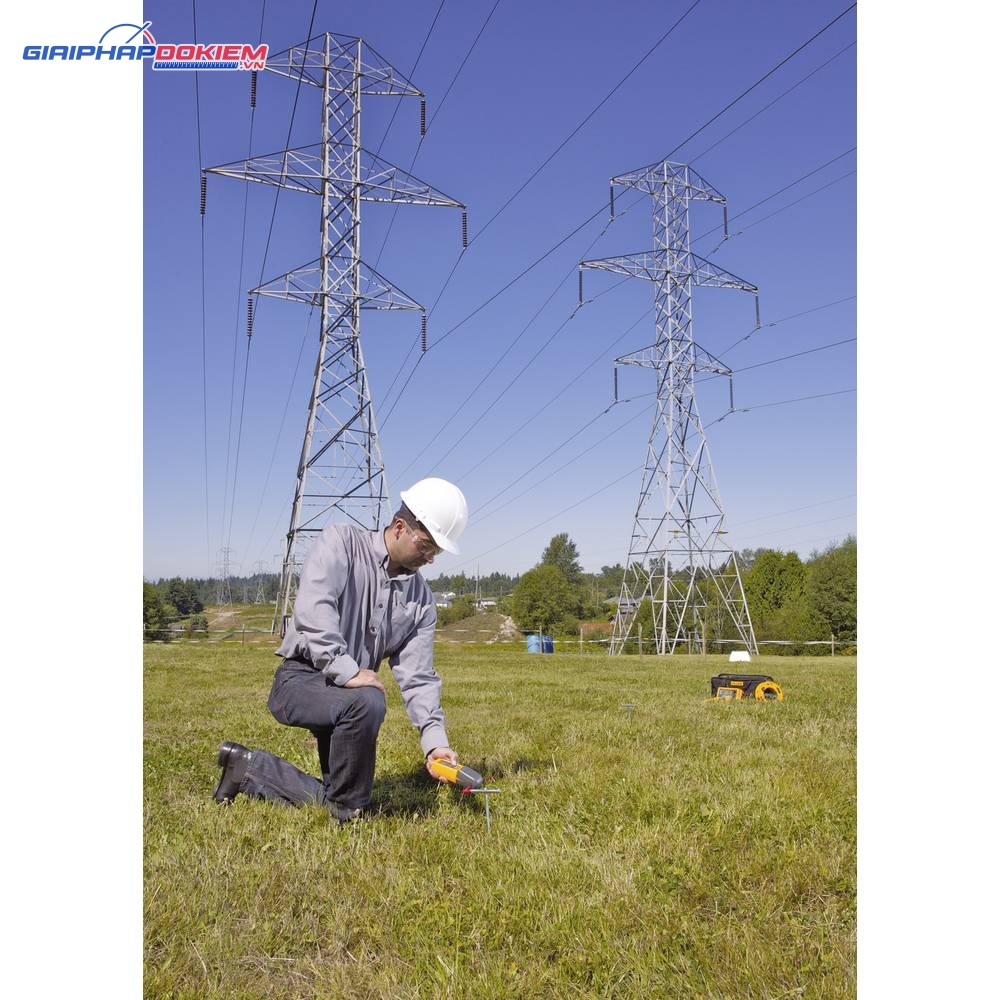

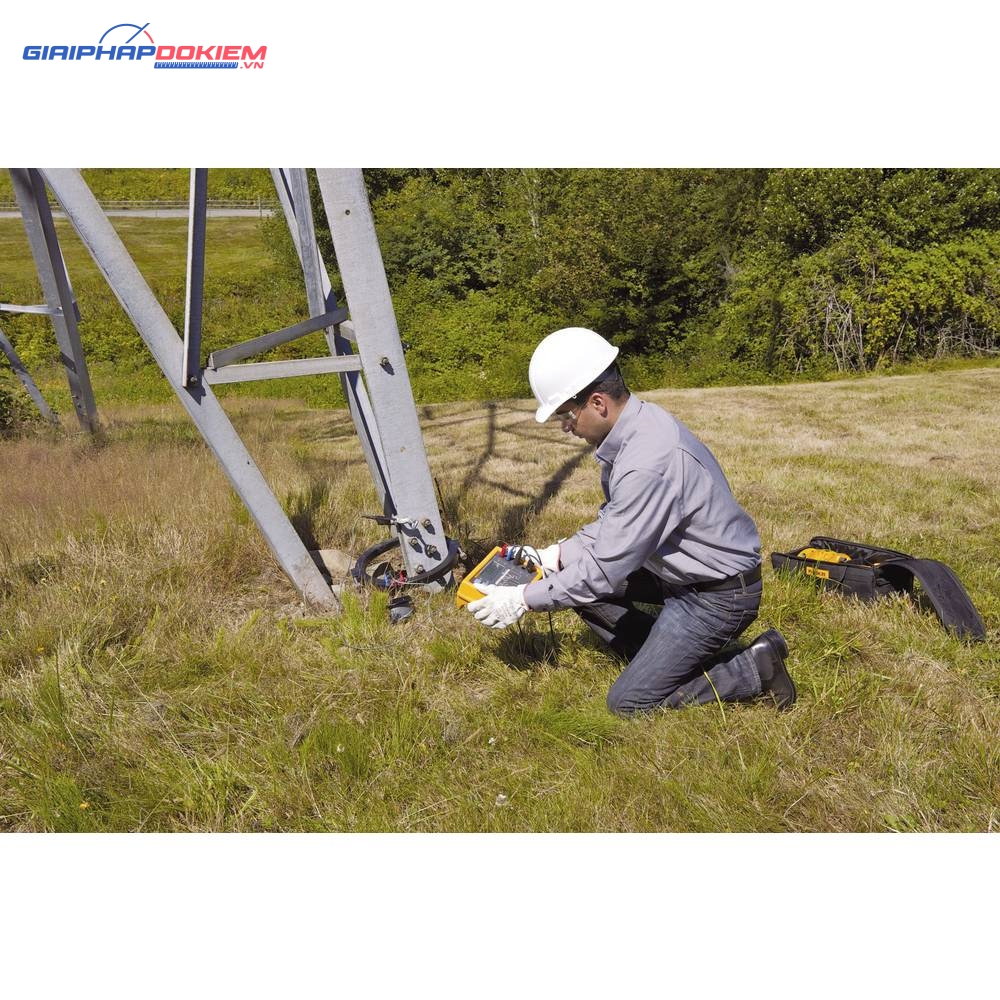

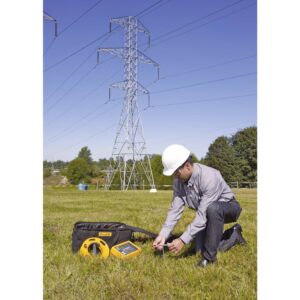

Bạn có thể sử dụng 1623-2 để thực hiện kiểm tra nối đất tại những nơi khó tiếp cận trước đây, như bên trong các tòa nhà, trên cột điện, hoặc bất kỳ nơi nào không có sẵn đất.

Tính năng nổi bật của Fluke 1623-2

• Phương pháp đo đa dạng và nhanh chóng: Thiết bị hỗ trợ kiểm tra theo các phương pháp 3 cực, 4 cực và điện trở đất 4 cực với cọc.
• Khả năng đo điện trở đất chọn lọc: Sử dụng kẹp kết hợp với cọc để đo điện trở đất chọn lọc.
• Kiểm tra mặt đất với 2 que đo: Thiết bị cho phép kiểm tra mặt đất chỉ với 2 que đo.
• Cổng kết nối USB: Dễ dàng truyền số liệu đo đến máy tính, hỗ trợ thống kê, phân tích và báo cáo nhanh chóng.
• Bộ nhớ lớn: Lưu trữ lên đến 1500 kết quả đo, giúp dễ dàng so sánh và theo dõi số liệu.
• Tốc độ cài đặt và thử nghiệm nhanh chóng: Thiết bị được thiết kế để giảm thời gian cài đặt và tăng tốc độ thử nghiệm.
• Điều khiển tần số tự động: Chức năng này xác định nhiễu hiện có và chọn tần số đo thích hợp để giảm thiểu tác động, đảm bảo độ chính xác của phép đo.
• Chức năng đo R*: Tính toán trở kháng mặt đất ở tần số 55Hz để cung cấp kết quả chính xác hơn.
• Nguồn cấp đa dạng: Thiết bị có thể hoạt động bằng nguồn 220V AC hoặc pin alkaline 1,5V (loại AA LR6), với tuổi thọ pin lên tới 3000 lần đo.

Đặc điểm nổi bật của Fluke 1623-2

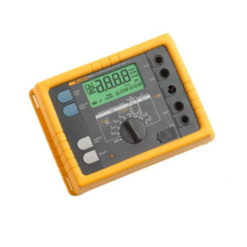

Thiết kế bền chắc của máy đo điện trở đất Fluke 1623-2

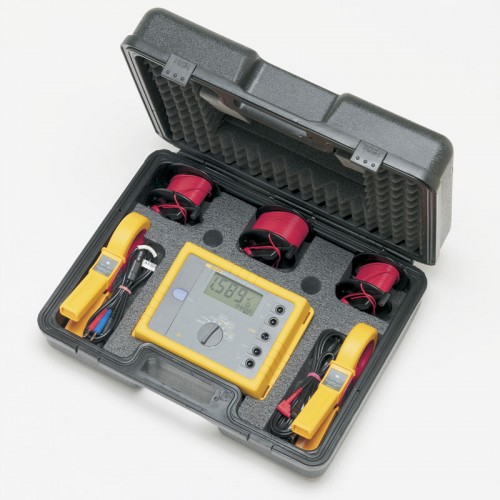

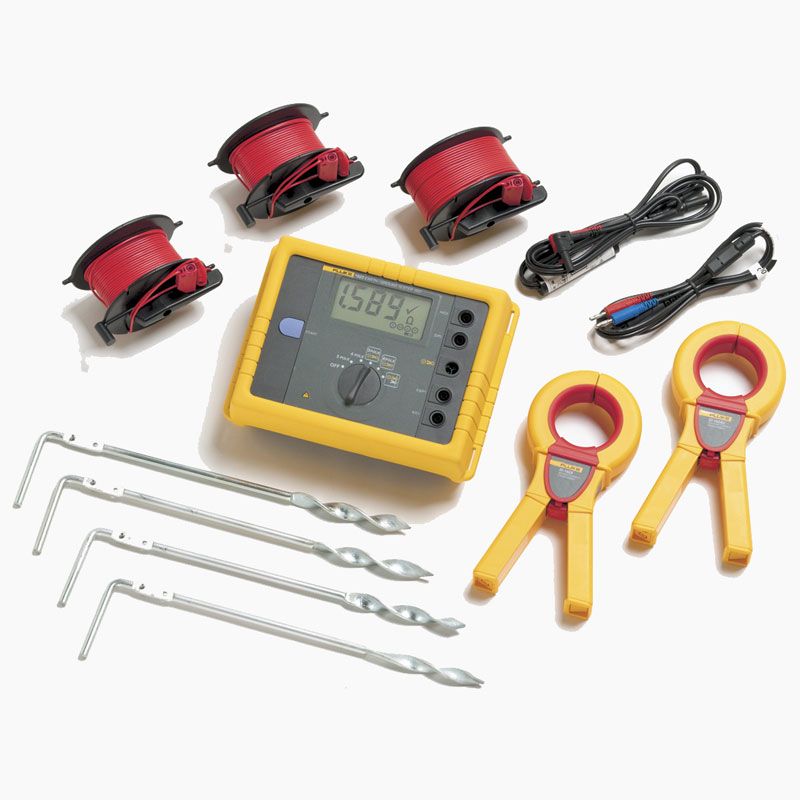

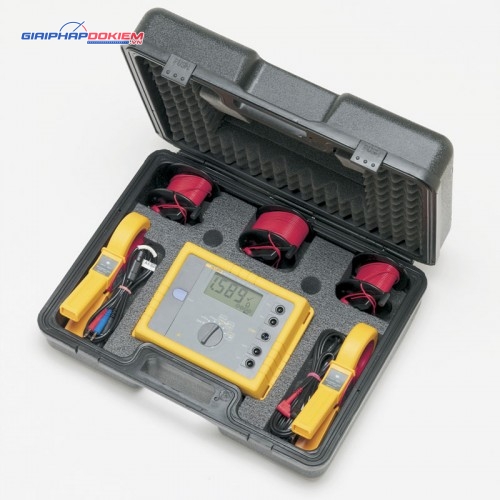

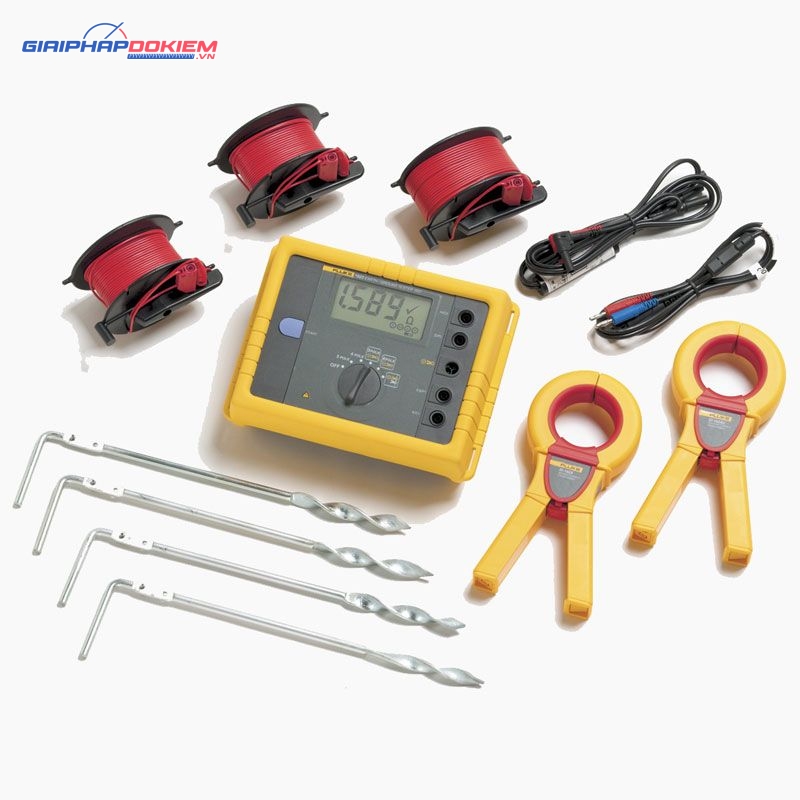

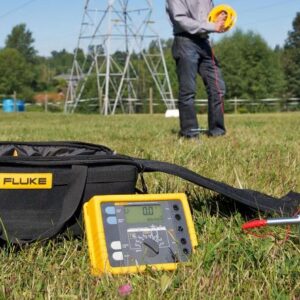

Fluke 1623-2 GEO được sản xuất trên dây chuyền hiện đại của hãng Fluke, đảm bảo chất lượng và thiết kế bền chắc. Thiết bị bao gồm máy đo, dây đo, cọc kết nối, hộp đựng máy và các phụ kiện. Với lớp vỏ nhựa cứng, máy có khả năng chống chịu va đập tốt, thích hợp cho việc đo lường tại hiện trường và các môi trường bên ngoài.

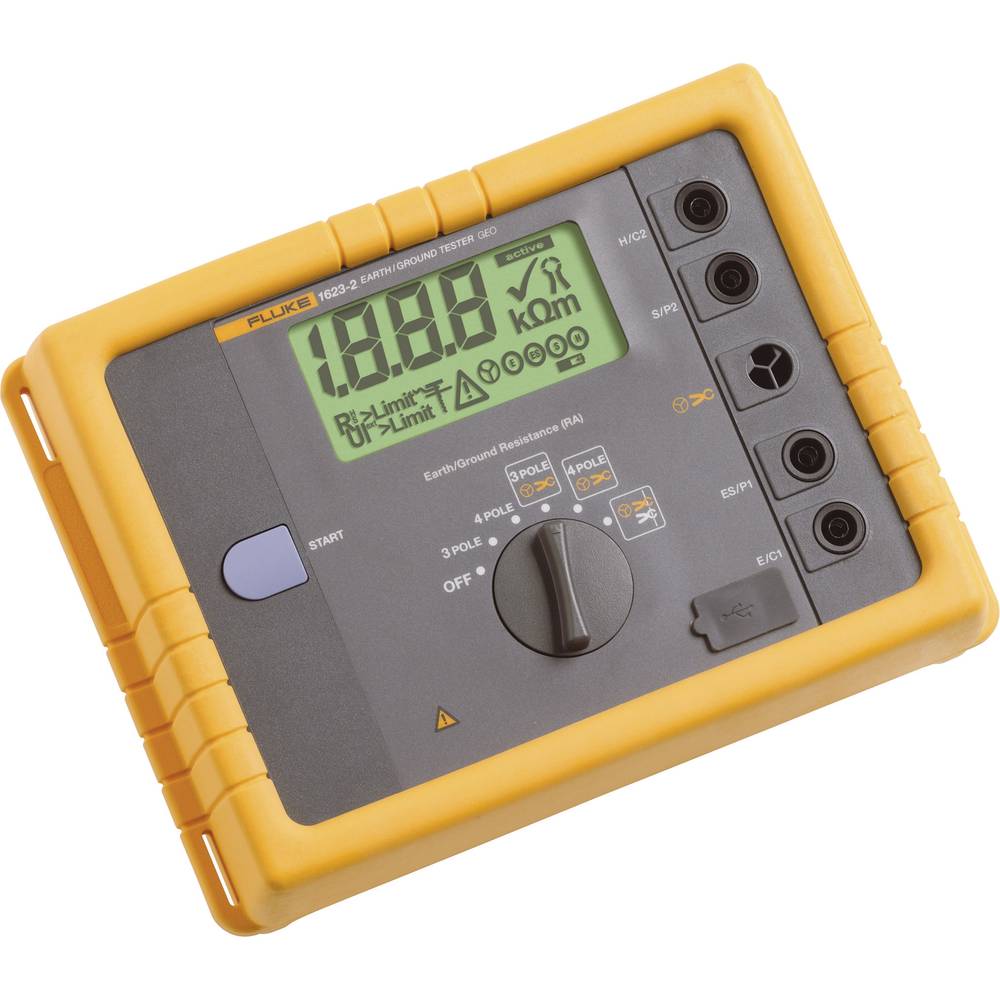

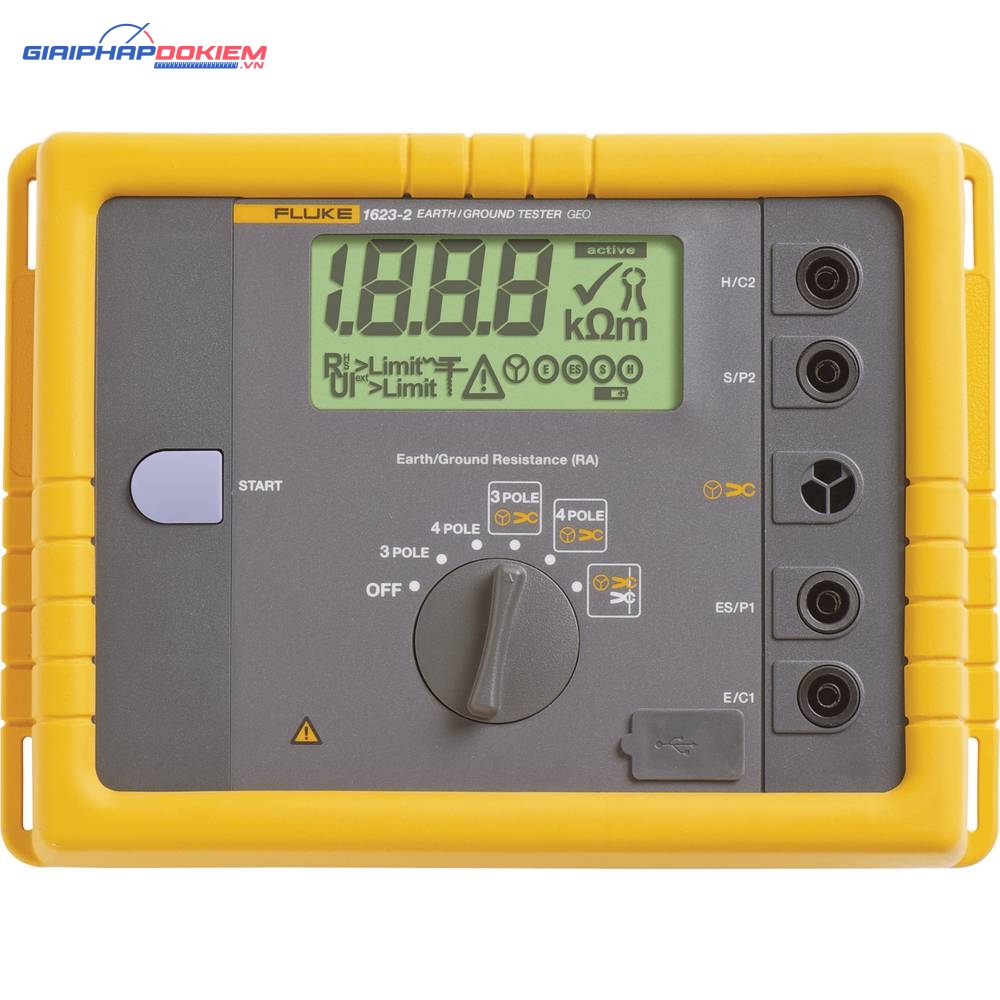

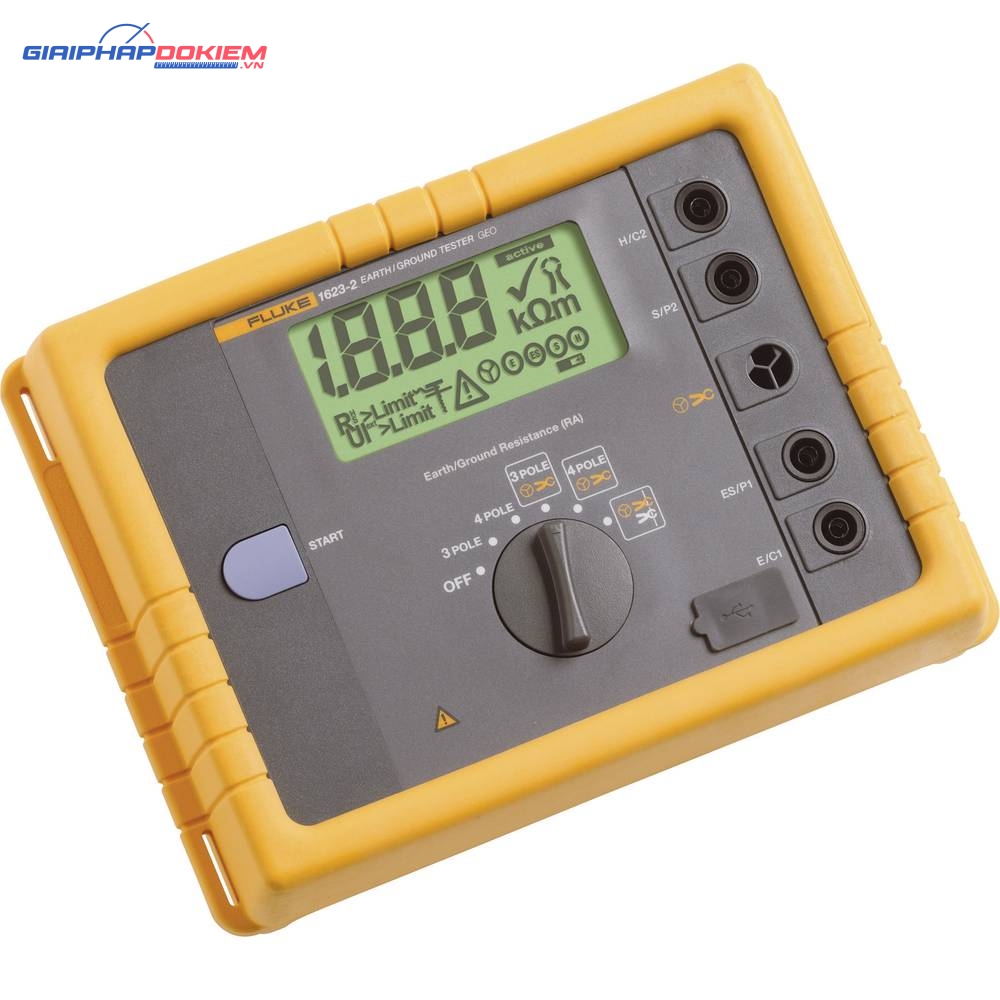

Máy được trang bị màn hình LCD dễ đọc, giúp hiển thị kết quả một cách rõ ràng. Các nút chức năng được thiết kế chi tiết, giúp cài đặt các chế độ đo dễ dàng và thuận tiện. Một ưu điểm khác là dây đo được cuốn theo cuộn, giúp tránh rối và tiết kiệm thời gian khi kết nối với cọc đo và hệ thống điện.

Fluke 1623-2 GEO là dòng máy đo điện trở đất đạt tiêu chuẩn chất lượng IEC61326-1 và có chỉ số IP56, đảm bảo khả năng chống bụi và chống nước tốt.

Khả năng đo điện trở đất của Fluke 1623-2

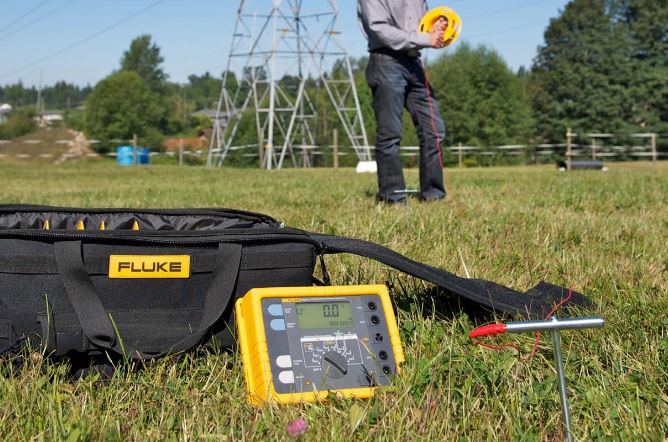

Fluke 1623-2 là thiết bị đo lường điện sử dụng công nghệ tiên tiến của Mỹ, đảm bảo độ chính xác cao. Sản phẩm cho phép thực hiện đo nhanh chóng với nhiều phương pháp khác nhau, có thể sử dụng cả cọc và không cọc. Người dùng có thể đo điện trở đất bằng cách sử dụng kẹp, chỉ cọc, hoặc kết hợp giữa kẹp và cọc.

Phương pháp đo bằng kẹp dòng có ưu điểm là không cần ngắt kết nối hệ thống, giảm thiểu nguy hiểm và tiết kiệm thời gian. Đặc biệt, dù áp dụng phương pháp đo nào, kết quả thử nghiệm vẫn không thay đổi, đảm bảo độ tin cậy cao.

Thông số kỹ thuật củaThiết bị đo điện trở đất Fluke 1623-2

Thông số chung của Fluke 1623-2

• Hiển thị: Màn hình LCD 1999 chữ số với các ký hiệu đặc biệt, chiều cao chữ số 25 mm, đèn nền huỳnh quang
• Giao diện người dùng: Đo lường ngay lập tức qua TURN và START với chỉ một nút. Các thành phần điều khiển duy nhất là công tắc xoay và nút START
• Thiết kế chắc chắn, chống nước và bụi: Thiết bị được thiết kế cho điều kiện môi trường khắc nghiệt (vỏ bảo vệ bằng cao su, đạt tiêu chuẩn IP56)
• Bộ nhớ: Lưu trữ nội bộ lên đến 1500 bản ghi, truy cập qua cổng USB

Phạm vi nhiệt độ

• Nhiệt độ vận hành: -10°C đến 50°C (14°F đến 122°F)
• Nhiệt độ bảo quản: -30°C đến 60°C (-22°F đến 140°F)
• Hệ số nhiệt độ: ±0.1% của kết quả đọc/°C < 18°C > 28°C
• Sai số nội tại: Áp dụng cho phạm vi nhiệt độ tham chiếu và được đảm bảo trong 1 năm
• Sai số hoạt động: Áp dụng cho phạm vi nhiệt độ vận hành và được đảm bảo trong 1 năm
• Lớp khí hậu: C1 (IEC 654-1), -5°C đến +45°C (23° đến +115°F), 5% đến 95% RH
• Loại bảo vệ: IP56 cho vỏ, IP40 cho cửa pin theo EN60529
• An toàn: Bảo vệ bằng cách cách điện kép và/hoặc tăng cường. Tối đa 50 V đối với đất. IEC61010-1: Độ ô nhiễm cấp 2
• EMC (khả năng chịu nhiễu): IEC61326-1: Thiết bị di động
• Hệ thống chất lượng: Phát triển, thiết kế và sản xuất theo tiêu chuẩn DIN ISO 9001
• Điện áp ngoài: V ext, max = 24 V (DC, AC < 400 Hz), đo lường bị chặn với giá trị cao hơn
• Khả năng từ chối điện áp ngoài: > 120 dB (16⅔, 50, 60, 400 Hz)
• Thời gian đo lường: Khoảng 6 giây
• Quá tải tối đa: 250 V rms (liên quan đến sử dụng sai)
• Nguồn điện phụ trợ: 6 x 1.5 V Alkaline (loại AA LR6)
• Tuổi thọ pin: Thông thường > 3,000 lần đo
• Kích thước (W x H x D): 250 x 133 x 187 mm (9.75 x 5.25 x 7.35 in)
• Trọng lượng Fluke 1623-2: 1.1 kg (2.43 lb) bao gồm pin, 7.6 kg (16.8 lb) bao gồm phụ kiện và pin trong hộp đựng

Đo điện trở đất 3 cực (IEC 1557-5)

• Vị trí công tắc: RA 3-pole
• Độ phân giải: 0.001 Ω đến 10 Ω
• Dải đo: 0.020 Ω đến 19.99 kΩ
• Độ chính xác: ±(2% số đọc + 3 chữ số)
• Sai số hoạt động: ±(5% số đọc + 3 chữ số)
• Nguyên lý đo: Đo dòng/điện áp
• Điện áp đo: Vm = 48 V AC
• Dòng ngắn mạch: > 50 mA
• Tần số đo: 128 Hz
• Điện trở đầu dò (RS): Tối đa 100 kΩ
• Điện trở cọc đất phụ (RH): Tối đa 100 kΩ
• Sai số bổ sung từ RH và RS: RH[kΩ]•RS[kΩ]/RA[Ω]•0.2%
• Giám sát RS và RH với chỉ báo lỗi.
• Tự động chọn dải đo.
• Đo không thực hiện nếu dòng điện qua kẹp dòng quá thấp.

Đo điện trở đất 4 cực (IEC 1557-5)

• Vị trí công tắc: RA 4-pole
• Độ phân giải: 0.001 Ω đến 10 Ω
• Dải đo: 0.020 Ω đến 19.99 kΩ
• Độ chính xác: ±(2% số đọc + 3 chữ số)
• Sai số hoạt động: ±(5% số đọc + 3 chữ số)
• Nguyên lý đo: Đo dòng/điện áp
• Điện áp đo: Vm = 48 V AC
• Dòng ngắn mạch: > 50 mA
• Tần số đo: 128 Hz
• Điện trở đầu dò (RS + RES): Tối đa 100 kΩ
• Điện trở cọc đất phụ (RH): Tối đa 100 kΩ
• Sai số bổ sung từ RH và RS: RH[kΩ]•RS[kΩ]/RA[Ω]•0.2%
• Giám sát RS và RH với chỉ báo lỗi.
• Tự động chọn dải đo.

Đo điện trở đất 3 cực chọn lọc với kẹp dòng (RA with Clamp)

• Vị trí công tắc: RA 3-pole với kẹp
• Độ phân giải: 0.001 Ω đến 10 Ω
• Dải đo: 0.020 Ω đến 19.99 kΩ
• Độ chính xác: ±(7% số đọc + 3 chữ số)
• Sai số hoạt động: ±(10% số đọc + 5 chữ số)
• Nguyên lý đo: Đo dòng/điện áp (với kẹp dòng ngoài)
• Điện áp đo: Vm = 48 V AC
• Dòng ngắn mạch: > 50 mA
• Tần số đo: 128 Hz
• Điện trở đầu dò (RS): Tối đa 100 kΩ
• Điện trở cọc đất phụ (RH): Tối đa 100 kΩ
• Giám sát RS và RH với chỉ báo lỗi.
• Tự động chọn dải đo.
• Đo không thực hiện nếu dòng điện qua kẹp dòng quá thấp.

Đo điện trở đất 4 cực chọn lọc với kẹp dòng (RA with Clamp)

• Vị trí công tắc: RA 4-pole với kẹp
• Độ phân giải: 0.001 Ω đến 10 Ω
• Dải đo: 0.020 Ω đến 19.99 kΩ
• Độ chính xác: ±(7% số đọc + 3 chữ số)
• Sai số hoạt động: ±(10% số đọc + 5 chữ số)
• Nguyên lý đo: Đo dòng/điện áp (với kẹp dòng ngoài)
• Điện áp đo: Vm = 48 V AC
• Dòng ngắn mạch: > 50 mA
• Tần số đo: 128 Hz
• Điện trở đầu dò (RS): Tối đa 100 kΩ
• Điện trở cọc đất phụ (RH): Tối đa 100 kΩ
• Giám sát RS và RH với chỉ báo lỗi.
• Tự động chọn dải đo.
• Đo không thực hiện nếu dòng điện qua kẹp dòng quá thấp.

Đo vòng nối đất không dùng cọc (2 Clamps)

• Vị trí công tắc: RA 4-pole 2 kẹp
• Độ phân giải: 0.001 Ω đến 10 Ω
• Dải đo: 0.020 Ω đến 19.99 kΩ
• Độ chính xác: ±(7% số đọc + 3 chữ số)
• Sai số hoạt động: ±(10% số đọc + 5 chữ số)
• Nguyên lý đo: Đo điện trở trong các vòng kín không dùng cọc bằng cách sử dụng hai biến dòng
• Điện áp đo: Vm = 48 V AC
• Tần số đo: 128 Hz
• Dòng nhiễu (IEXT): Tối đa IEXT = 10 A (AC) (RA < 20 Ω), Tối đa IEXT = 2 A (AC) (RA > 20 Ω)
• Tự động chọn dải đo.
• Thông tin về đo vòng nối đất không dùng cọc chỉ có giá trị khi sử dụng với các kẹp dòng khuyến nghị ở khoảng cách tối thiểu đã chỉ định.

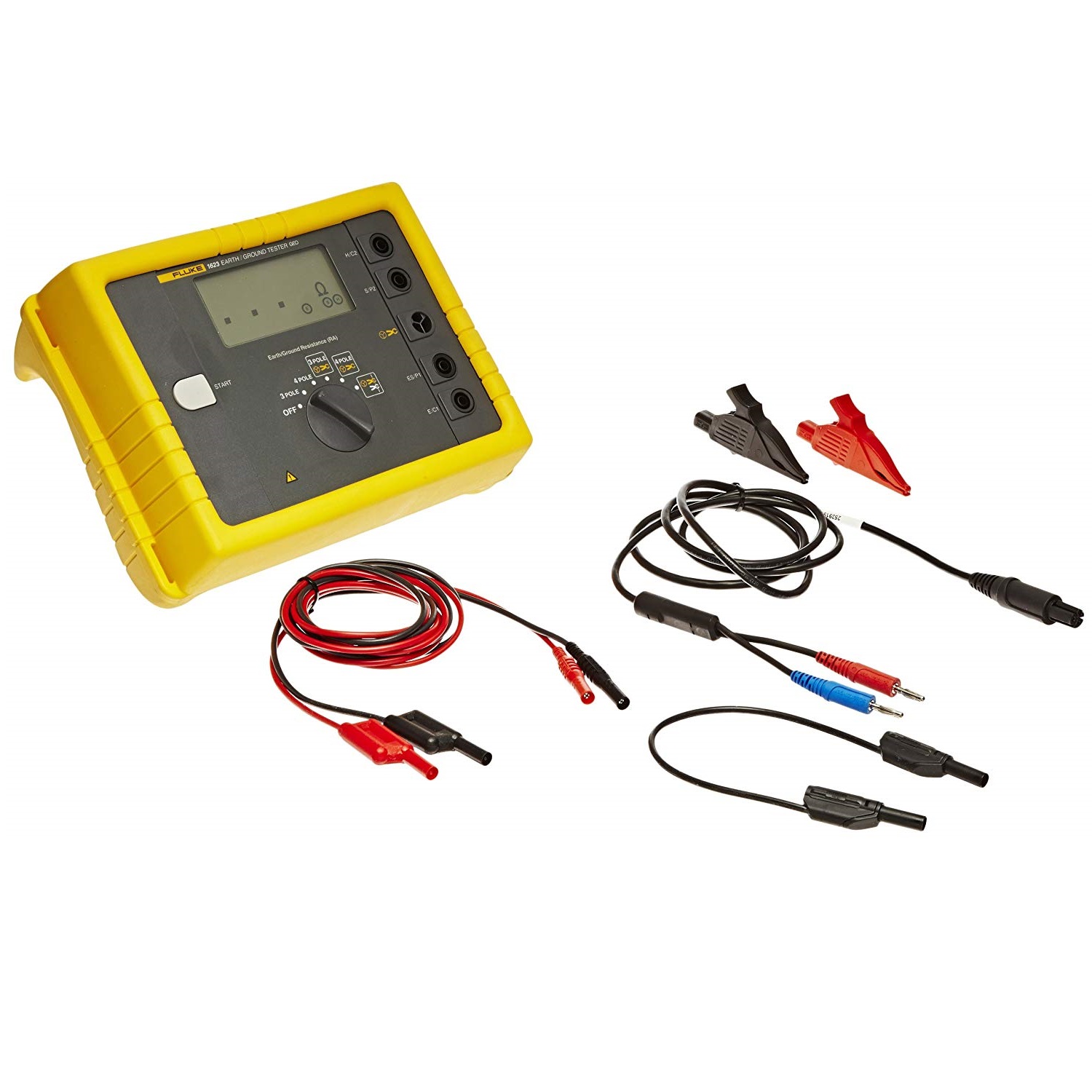

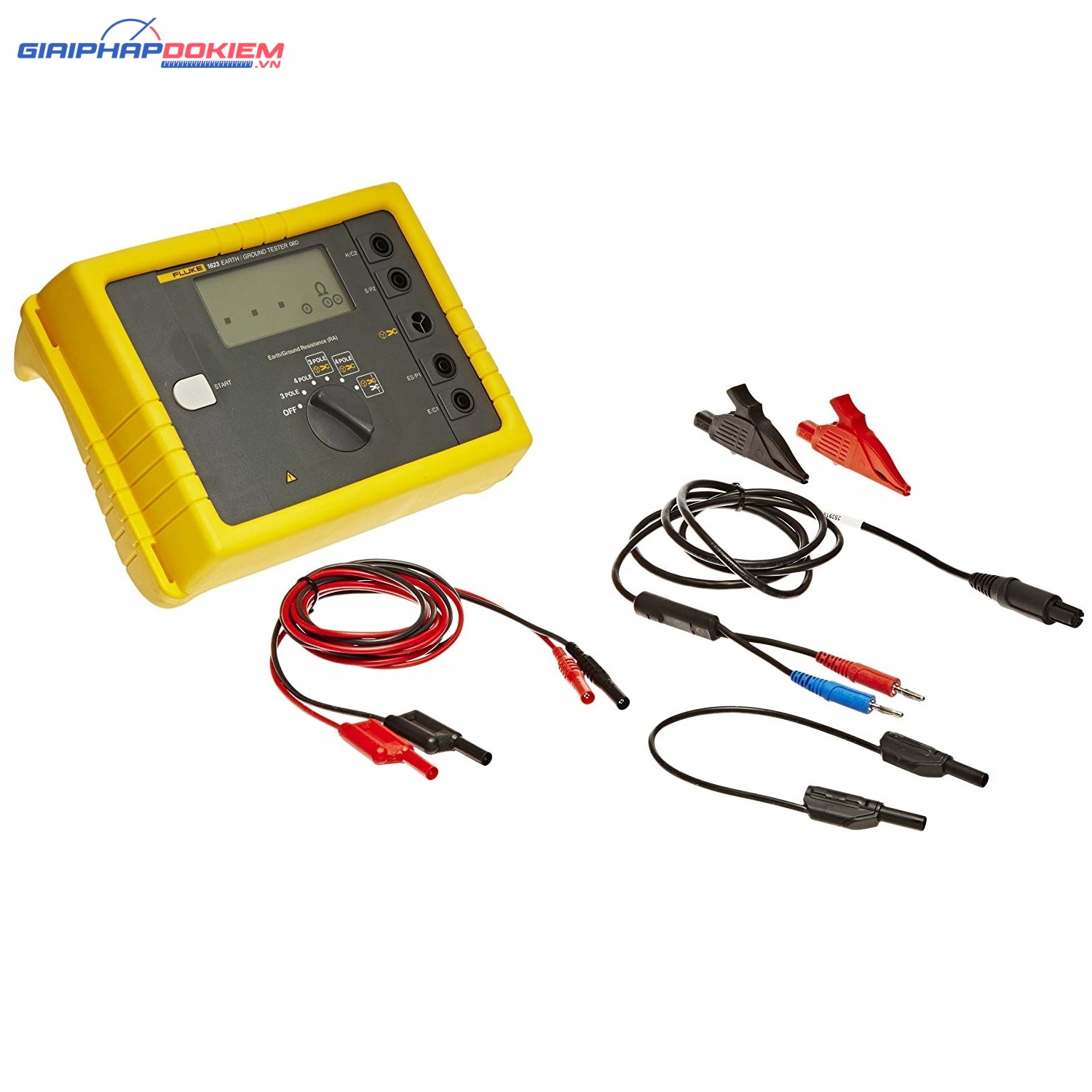

Bộ sản phẩm 1623-2 bao gồm

• Thiết bị đo điện trở đất GEO Earth Ground Tester
• Sách hướng dẫn sử dụng
• Pin
• Hướng dẫn tham khảo nhanh
• 2 dây đo
• Cáp USB
