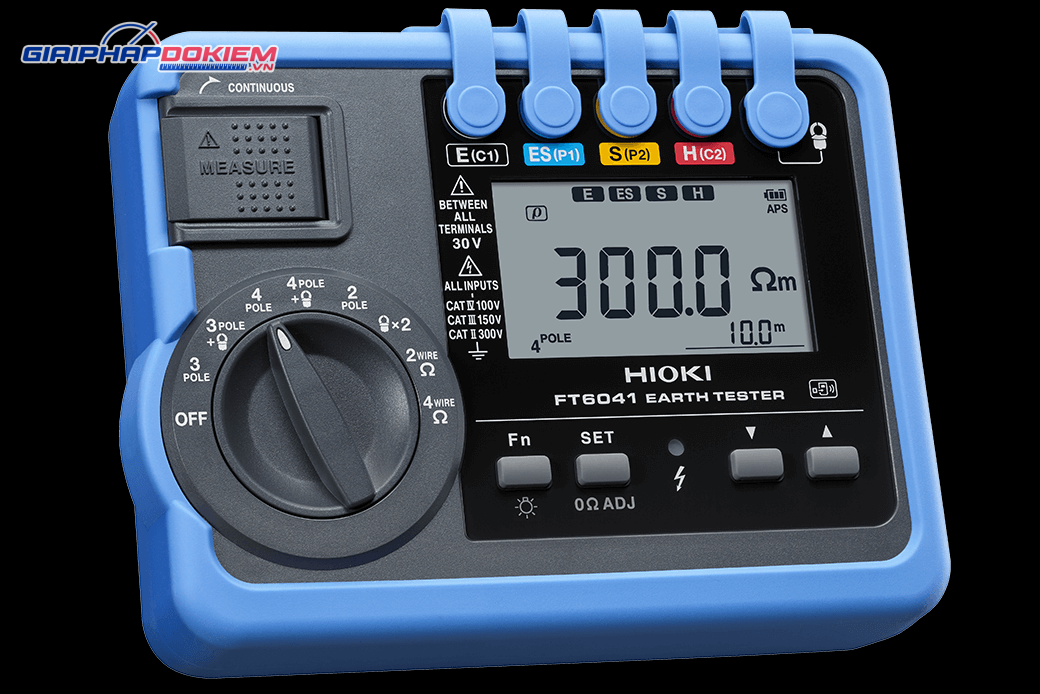

Thiết bị đo điện trở đất Hioki FT6041 - Ảnh 2

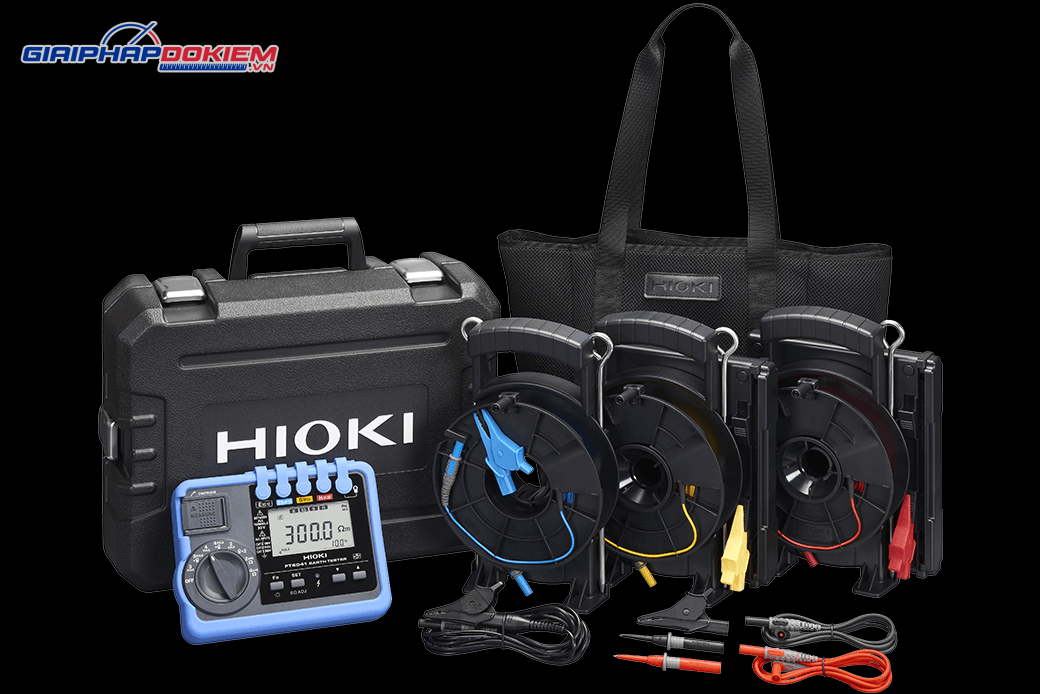

Thiết bị đo điện trở đất Hioki FT6041 - Ảnh 3

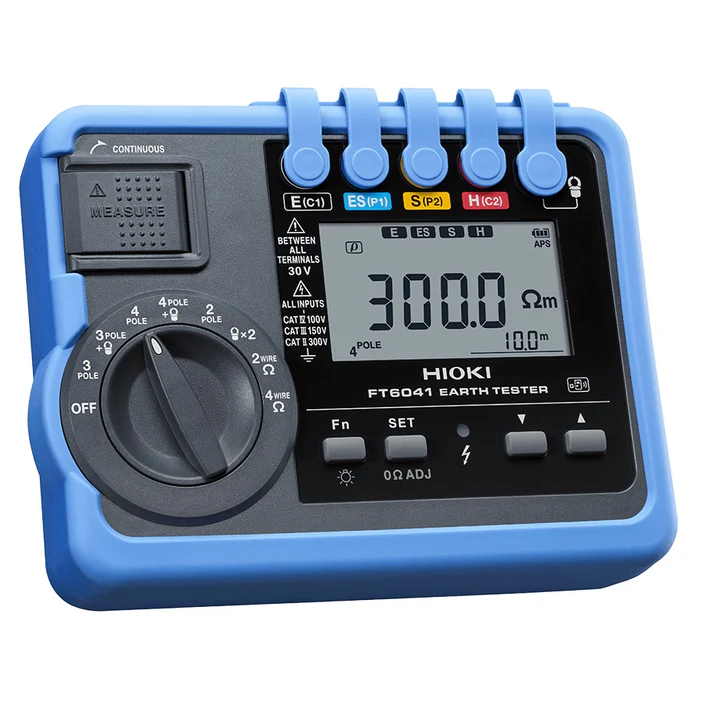

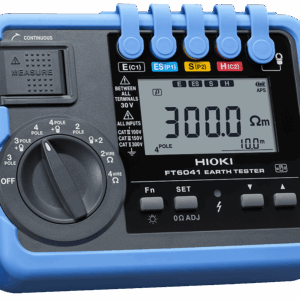

Thiết bị đo điện trở đất Hioki FT6041

Name: Thiết bị đo điện trở đất Hioki FT6041 - Giải Pháp Đo Kiểm
Brand: HIOKI
SKU: FT6041
Availability: InStock
Rating: 5 (5 reviews)

Giá (chưa VAT): 0₫

Giá (gồm VAT 8%): 0₫

Model: FT6041

Tình trạng: Còn hàng

Nhà sản xuất: Hioki

Xuất xứ: Nhật Bản

Bảo hành: 12 tháng

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Đặt hàng Thêm vào giỏ hàng HOTLINE Gọi ngay 0901668234

Messenger

Zalo

HỖ TRỢ ĐẶT HÀNG/BÁO GIÁ

Mr Hoàng 0901.668.234

Gọi điện Nhắn tin

Mr Nghĩa 0896.922.922

Gọi điện Nhắn tin

Mr Trực 0908.515.929

Gọi điện Nhắn tin

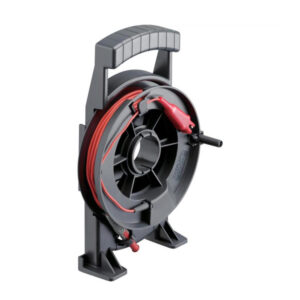

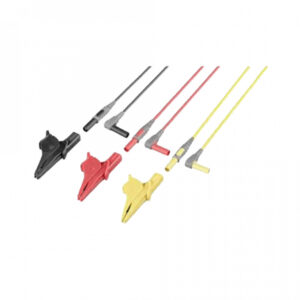

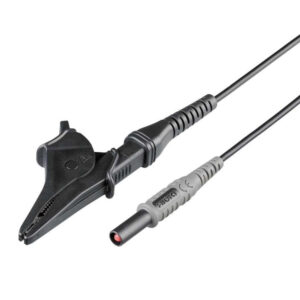

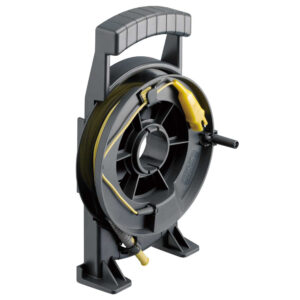

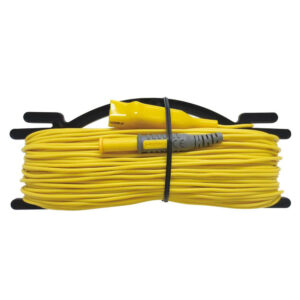

PHỤ KIỆN KÈM THEO

Tổng quan về thiết bị đo điện trở đất Hioki FT6041

Hioki FT6041 là thiết bị đo điện trở đất với:

Chức năng đo mở rộng: chọn phương pháp đo phù hợp mọi ứng dụng

− Phương pháp Wenner 4 cực: Lập bản đồ điện trở suất đất cho việc nghiên cứu thiết kế hệ thống tiếp địa

− Kỹ thuật 3 cực: Xác định giá trị điện trở của đất chính xác

− Kỹ thuật đo bằng kìm MEC: Thực hiện đo lường điện trở đất mà không cần phải tách biệt các điện cực tiếp địa

− Ứng dụng 3 cực với phương pháp đo 4 điểm: Cung cấp các giá trị điện trở đất từ vài ohm đến thấp hơn

− Kỹ thuật đo 2 kìm: Đánh giá điện trở nối đất ở các điểm tiếp địa khác nhau

− Kiểm định điện trở thấp: Xác nhận độ liên tục của kết nối sau phép đo điện trở đất

Tính năng của thiết bị đo Hioki FT6041

Hỗ trợ tối ưu cho kỹ thuật Wenner 4 cực
Khả năng đo lường mà không yêu cầu cắt kết nối với các điện cực tiếp đất
Chất lượng cao với tiêu chuẩn chống thấm nước IP67, thiết kế bền bỉ phù hợp với môi trường làm việc ngoại vi
Hioki FT6041cho phép thực hiện đo đạc trên cả bề mặt bê tông nhờ Module Earth Nets đặc biệt
Thiết kế cuộn dây thông minh giúp tiết kiệm thời gian và tránh tình trạng dây bị rối
Kìm cảm biến đa năng, tương thích với cả bus bar loại hẹp và loại rộng, có thể mua riêng
Hioki FT6041 tích hợp dễ dàng với điện thoại thông minh hoặc máy tính bảng qua ứng dụng GENNECT Cross miễn phí hoặc xuất dữ liệu ra Excel® sử dụng Wireless Adapter Z3210

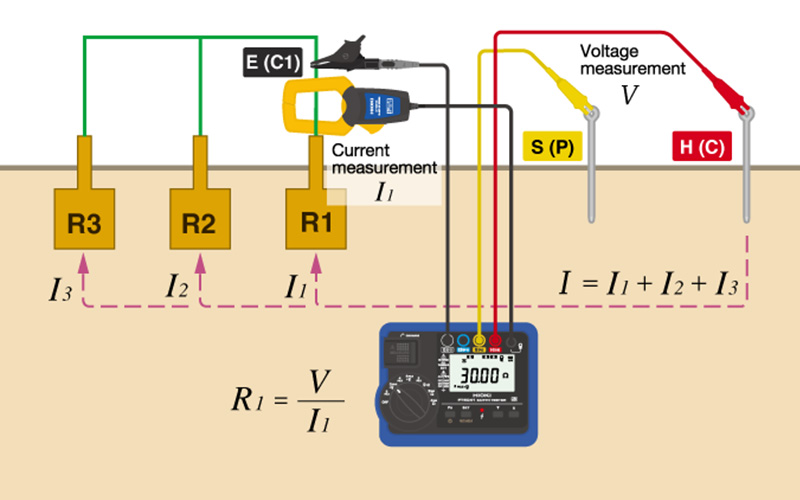

Đo điện trở đất không cần ngắt kết nối điện cực đất: chức năng MEC(*)

Tính năng này tăng cường hiệu quả của phương pháp 3 cực thông qua việc sử dụng kìm cảm biến để đo dòng điện. Thực hiện việc đo dòng điện đến điện cực nối đất cụ thể mà bạn muốn kiểm tra, giúp loại trừ sự can thiệp từ các điểm nối đất khác. Nhờ đó, thời gian cần thiết cho việc đo đạc được rút ngắn đáng kể.

*MEC là chữ viết tắt của “Measuring Earth with a Clamp” tức là phương pháp đo điện trở đất sử dụng kìm.

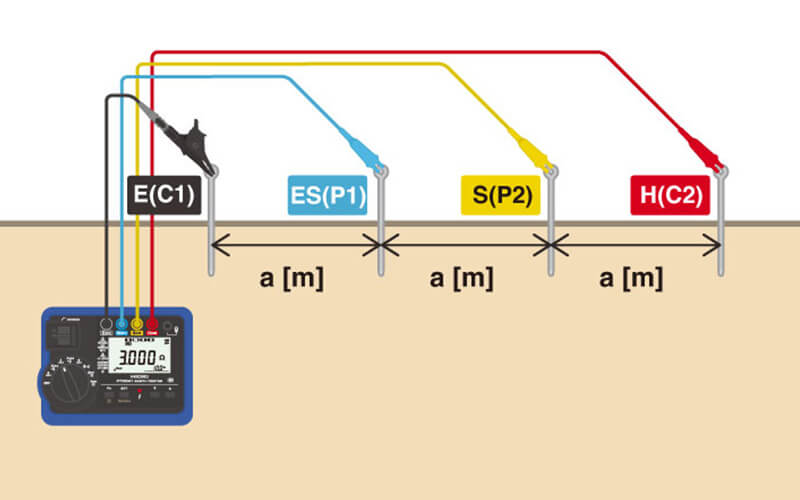

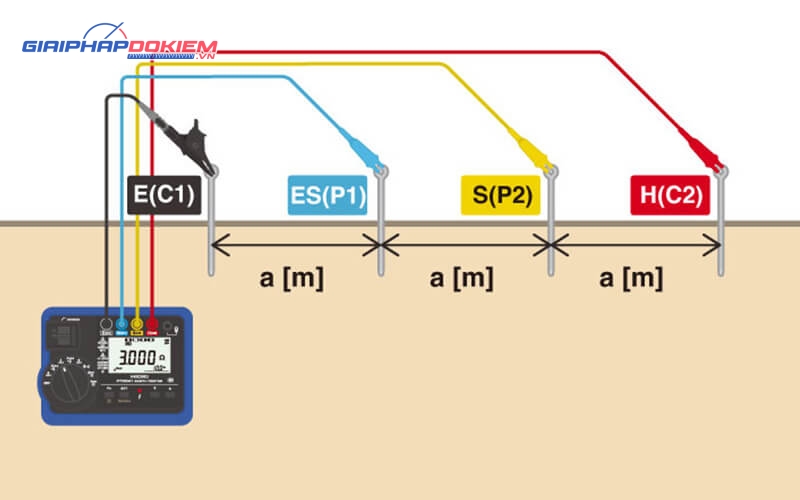

Hioki FT6041 đo điện trở đất khi khảo sát thiết kế nối đất bằng phương pháp 4 cực

Trước khi tiến hành thiết kế tòa nhà, việc đo điện trở suất của đất là bước quan trọng trong quá trình xây dựng hệ thống nối đất. Điện trở suất này biến đổi tùy thuộc vào tính chất địa chất tại mỗi địa điểm. Dựa trên giá trị điện trở suất đo được, người ta sẽ lựa chọn các điểm nối đất lý tưởng và quyết định hình dạng, kích thước cũng như các yếu tố khác của điện cực nối đất sao cho phù hợp nhất.

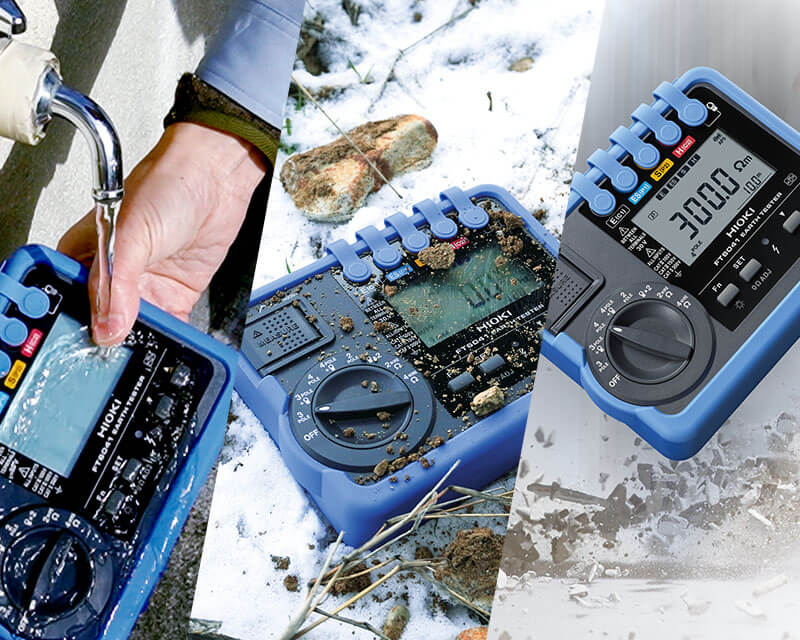

Thiết kế Hioki FT6041 bền bỉ, sử dụng được tại các địa điểm khắc nghiệt

Được trang bị khả năng chống chịu với bụi, cát và mưa nhờ vào chuẩn bảo vệ IP67, Máy đo đất FT6041 đảm bảo hoạt động hiệu quả ngay cả trong điều kiện môi trường khắc nghiệt như bùn lầy hoặc bụi bẩn. Máy có thiết kế đặc biệt ngăn chặn bụi bẩn xâm nhập, và nếu máy trở nên bẩn, bạn chỉ cần rửa nó dưới nước để làm sạch.
Máy hoạt động ổn định trong khoảng nhiệt độ rộng từ -25°C đến 65°C, đảm bảo không gặp lỗi kỹ thuật ngay cả trong điều kiện thời tiết cực đoan.
Nhờ vào lớp vỏ bảo vệ, máy có khả năng chịu được va đập khi rơi từ độ cao 1 mét xuống bề mặt cứng như bê tông mà không hề hấn gì.
FT6041 cũng nổi bật với khả năng chống ồn xuất sắc, cho phép đo điện trở nối đất một cách ổn định ngay cả khi môi trường có điện thế đất lên đến 30.0 V RMS.

Thiết bị đo điện trở đất Hioki FT6041 — Hioki FT6041 sử dụng ở điều kiện khắc nghiệt

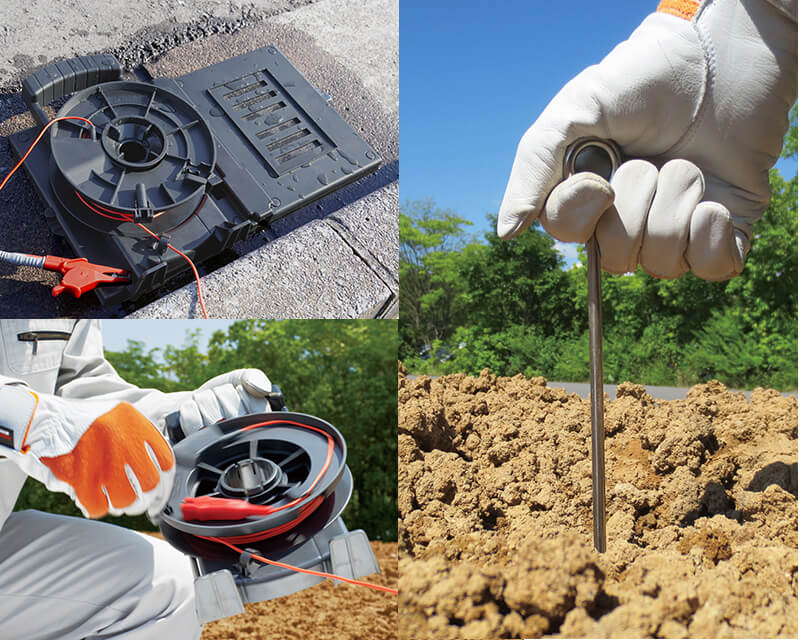

Được thiết kế để rút ngắn thời gian làm việc và giảm khối lượng công việc

Máy đo điện trở đất Hioki FT6041 có khả năng thể hiện kết quả chỉ sau 6 giây sử dụng phương pháp 3 cực, kết hợp với tính năng cuộn dây dễ dàng, giúp tiết kiệm thời gian và công sức trong quá trình làm việc, không lo lắng về vấn đề dây bị rối hay xoắn.
Với giới hạn điện trở cho phép lên tới 100 kΩ, máy đo giảm thiểu tình trạng phải thực hiện nhiều lần cắm điện cực phụ vào đất khô, từ đó rút ngắn đáng kể thời gian cần thiết cho việc đo.
Nhờ vào thiết kế đột phá của Module Earth Nets L9846, việc thực hiện đo lường trở nên khả thi ngay cả trên các bề mặt phẳng như bê tông mà không cần đến việc sử dụng các cọc truyền thống. Chỉ cần mở ra và đặt hai tấm lưới đồng tiếp xúc trực tiếp với bề mặt, sau đó tưới nước lên trên để đo điện trở đất, làm giảm bớt sự cần thiết của việc đâm các điện cực phụ vào đất.

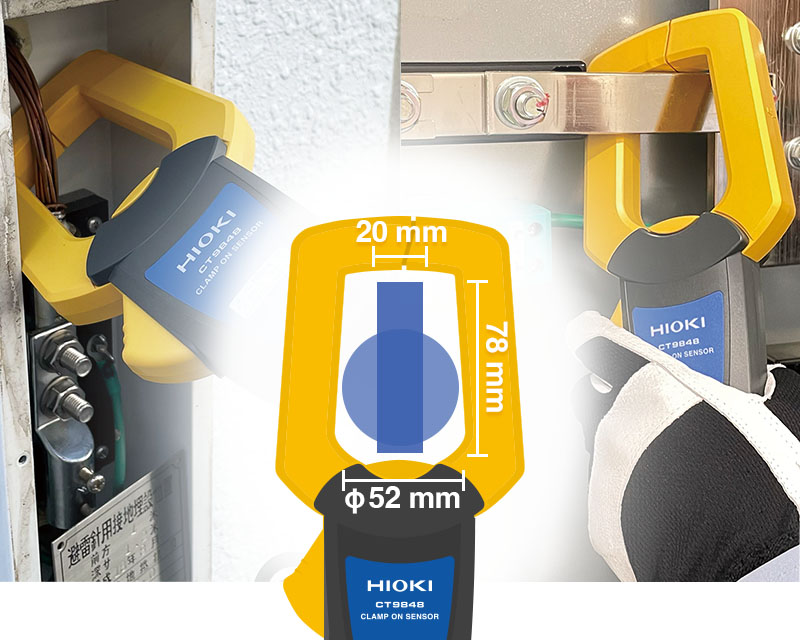

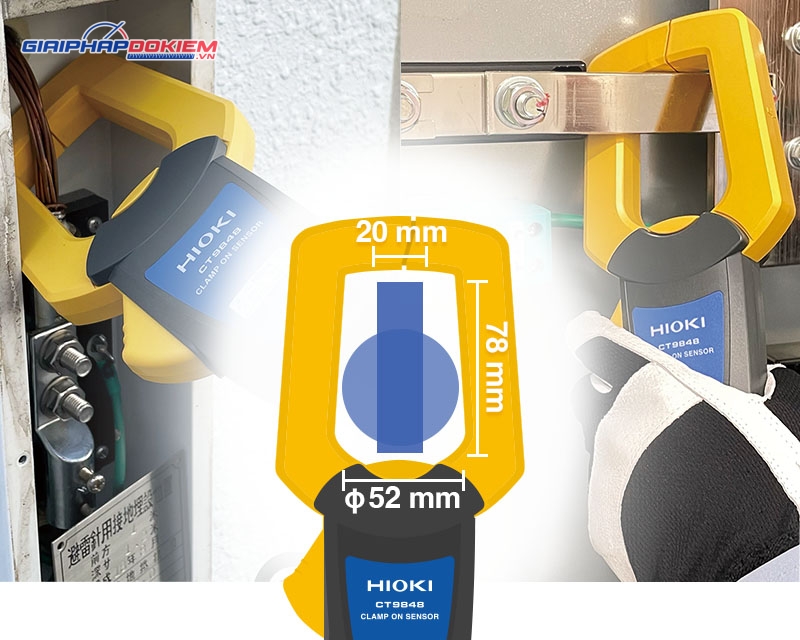

Kìm cảm biến độc đáo cho không gian chật hẹp

Trong trường hợp các điện cực đất được lắp đặt tại các khu vực có không gian hạn chế và một số thanh bus bar có độ dày đáng kể, việc sử dụng kìm cảm biến CT9848 là giải pháp lý tưởng. Với thiết kế gọng kìm mỏng và rộng, nó cho phép việc kẹp các điện cực nối đất được thực hiện một cách nhẹ nhàng và hiệu quả, không gặp trở ngại ngay cả trong điều kiện làm việc chật hẹp.

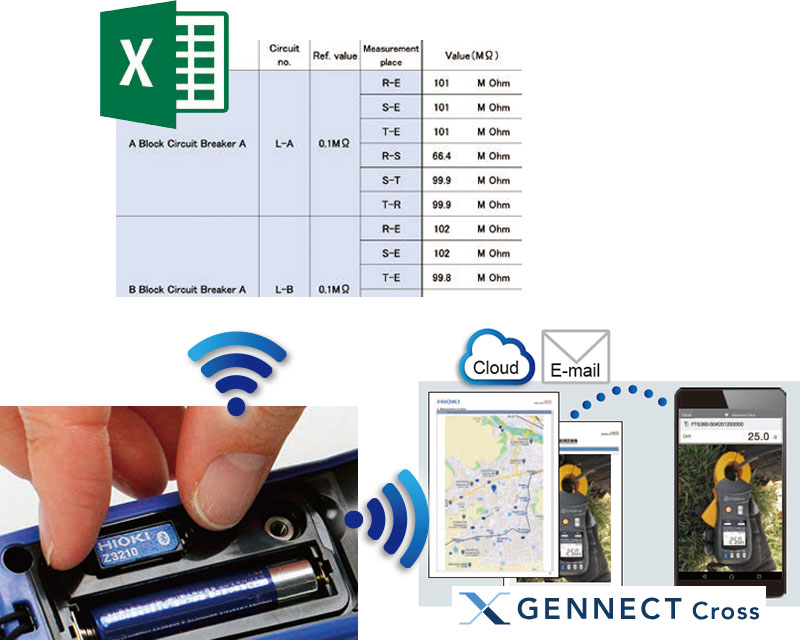

Hỗ trợ không dây – Truyền dữ liệu đo đến máy tính bảng hoặc điện thoại thông minh

Hioki FT6041 kết hợp với Wireless Adapter Z3210, có thể mua riêng, việc chuyển dữ liệu đo lường sang điện thoại thông minh hoặc máy tính bảng trở nên thuận tiện, giúp bạn nhanh chóng tạo báo cáo kết hợp ảnh và bản vẽ từ hiện trường.

GENNECT Cross là ứng dụng miễn phí, được phát triển đặc biệt cho các thiết bị đo của Hioki, hỗ trợ người dùng trong việc kiểm tra, quản lý dữ liệu đo và tạo báo cáo một cách dễ dàng. Phần mềm này mang lại nhiều tiện ích khi làm việc tại hiện trường, từ việc chụp hình các vị trí đo đạc, gắn kết quả đo lên hình ảnh đến lưu trữ các ghi chú viết tay, tối ưu hóa quy trình làm việc và quản lý dữ liệu.

Đặc tính kỹ thuật cơ bản

Độ chính xác của thiết bi đo điện trở đất Hioki FT6041 được đảm bảo: 1 năm

Các thông số đo	• Đo điện trở đất: phương pháp 2 cực, phương pháp 3 cực, phương pháp 4 cực, chức năng MEC, đo bằng kìm (hai kìm) • Đo điện trở đất: phương pháp 4 cực • Đo điện trở thấp: phương pháp 2 cực, phương pháp 4 cực • Đo điện thế đất
Điện thế đất	0 đến 30,0 V RMS, Độ chính xác: ±2,3% rdg. ±8 dgt. (50/60 Hz), ±1,3% số đo. ±4 dgt. (DC)
Chức năng của Hioki FT6041	Cảnh báo dây có điện, hiển thị điện trở đất (chỉ phương pháp 4 cực), tự động tiết kiệm điện, điều chỉnh về 0, tự động giữ, chế độ đo liên tục, âm thanh còi, truyền dữ liệu không dây (chỉ khi Z3210 được kết nối), chuyển đổi màn hình, bộ so sánh, hiển thị quá tải điện thế đất (khi đo điện trở mặt đất)
Nhiệt độ và độ ẩm hoạt động	-25°C đến 65°C (*1) (không ngưng tụ)
Nhiệt độ và độ ẩm bảo quản	-25°C đến 65°C: 80% RH trở xuống (không ngưng tụ)
Chống bụi và chống thấm nước	IP65, IP67 (EN60529)
Tiêu chuẩn	EN61010 (an toàn), EN61326 (EMC), EN61557-1/EN61557-10/EN61557-14 (đo điện trở thấp, máy kiểm tra đất), EN61557-5 (máy kiểm tra đất)
Nguồn	Pin hydrua kim loại niken HR6 x 4 hoặc pin kiềm LR03 × 4
Số lần đo mỗi lần sạc pin (*2)	500 lần (phương pháp 3 cực, không cài đặt Z3210) 400 lần (phương pháp 3 cực, với Z3210 được cài đặt và sử dụng kết nối không dây)
Kích thước và trọng lượng của Hioki FT6041	Xấp xỉ. 189 mm (7,44 inch)W × 148 mm (5,83 inch) H × 48 mm (1,89 inch) D, xấp xỉ. 765 g (26,98 oz.) (bao gồm pin, bộ bảo vệ)

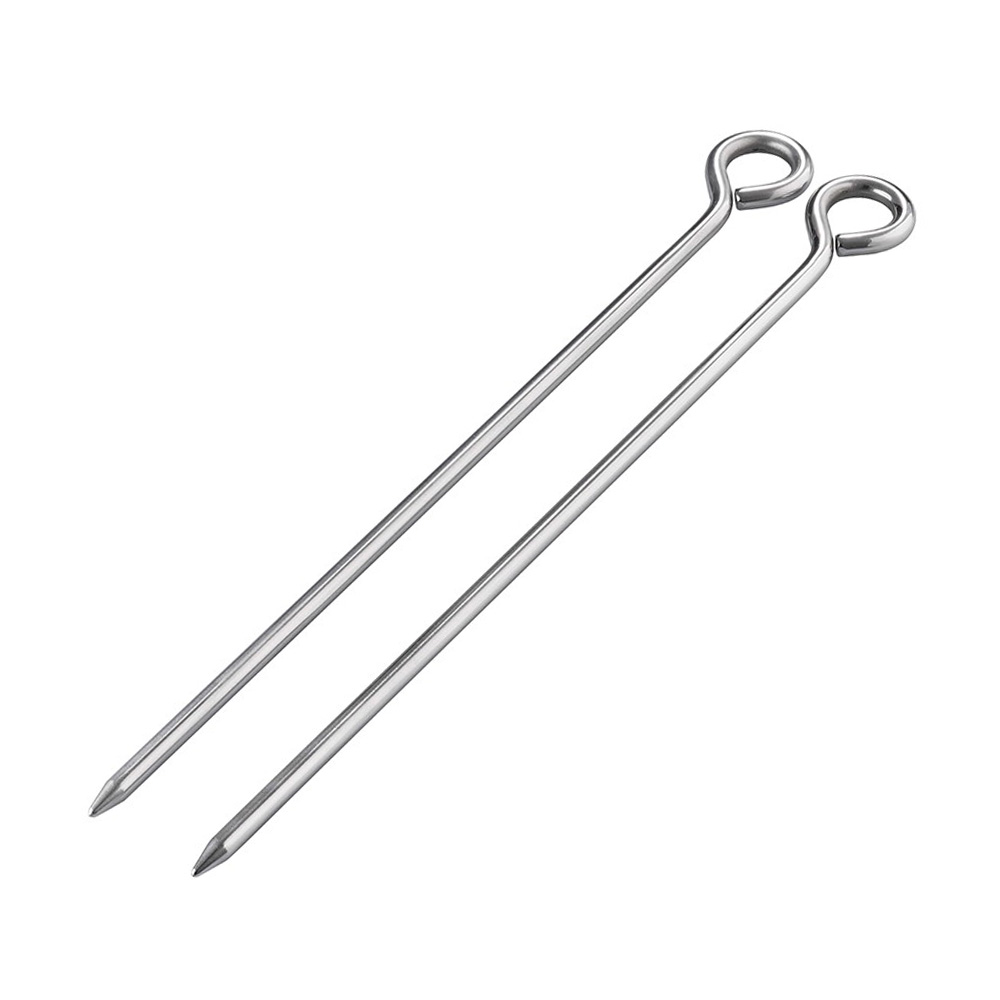

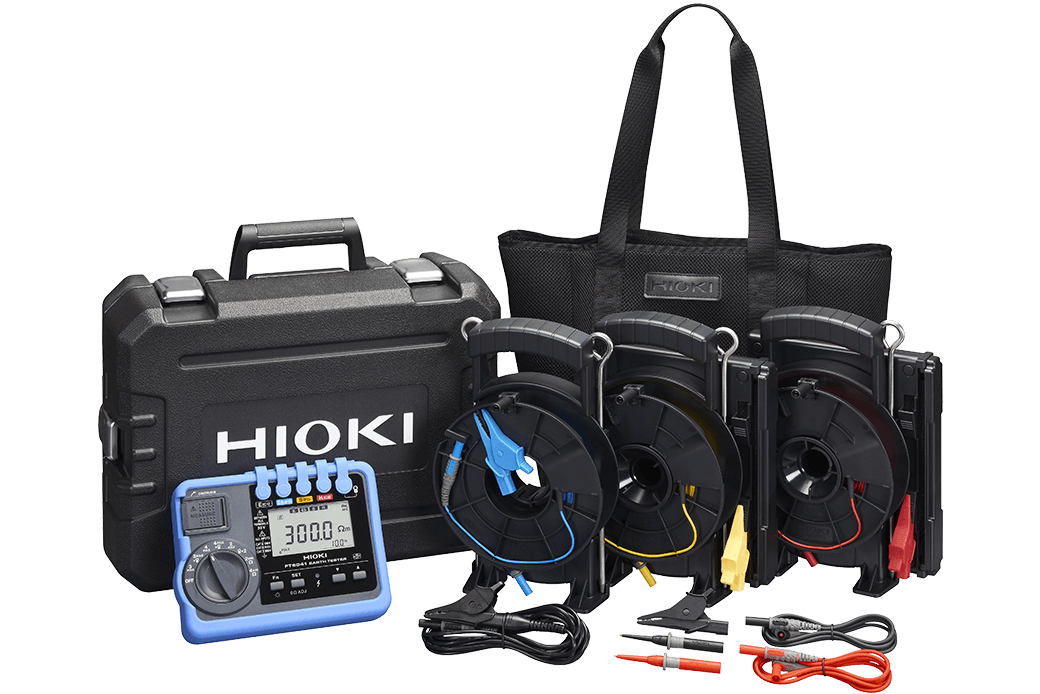

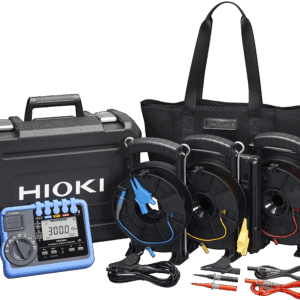

Phụ kiện	Thanh nối đất phụ L9840 (bộ 2 chiếc) ×2, Cáp đo L9845-33 ×1, Cáp đo L9845-31 ×1, Cáp đo L9845-52 ×1, Cáp đo L9841 ×1, Dây đo L9787 ×1, Lưới nối đất Mô-đun L9846 ×2, Hộp đựng C0209 ×1, Hộp đựng C0208 ×1, Bộ bảo vệ ×1, Hướng dẫn sử dụng ×1, Pin kiềm LR6 ×4, Biện pháp phòng ngừa khi vận hành ×1

*1: Dải nhiệt độ và độ ẩm tương ứng cho thiết bị như sau:

Từ -25°C đến 40°C (từ -13°F đến 104°F) với độ ẩm không khí 80% RH trở xuống.
Từ 40°C đến 45°C (từ 104°F đến 113°F) với độ ẩm không khí 60% RH trở xuống.
Từ 45°C đến 50°C (từ 113°F đến 122°F) với độ ẩm không khí 50% RH trở xuống.
Từ 50°C đến 55°C (từ 122°F đến 131°F) với độ ẩm không khí 40% RH trở xuống.
Từ 55°C đến 60°C (từ 131°F đến 140°F) với độ ẩm không khí 30% RH trở xuống.
Từ 60°C đến 65°C (từ 140°F đến 149°F) với độ ẩm không khí 25% RH trở xuống.

*2:Pin NiMH x 4 (giá trị tham chiếu ở 23°C)

Đo điện trở đất: phương pháp 4 cực, phương pháp 3 cực, phương pháp 2 cực

Nguyên lý đo	Áp dụng điện áp và đo điện áp và dòng điện (đo điện trở hiệu quả bằng cách phát hiện đồng bộ)
Phạm vi điện trở đất	3 Ω (0 đến 3.000 Ω)	30 Ω (0 đến 30,00 Ω)	300 Ω (30,0 Ω đến 300,0 Ω)	3000 Ω (300 Ω đến 3000 Ω)	30,00 nghìn Ω (3,00 kΩ đến 30,00 kΩ)	300,0k Ω (30,0 kΩ đến 300,0 kΩ)
Độ chính xác	—	±1,5% số đo. ±6 dgt	±1,5% số đo. ±4 dgt.
Điện trở cho phép của điện cực nối đất phụ	5 kΩ		50 kΩ	100 kΩ
Điện thế đất cho phép	Đỉnh 30 V RMS hoặc 42,4 V

Chức năng MEC: Phương pháp 4 cực với kìm cảm biến, phương pháp 3 cực với kìm cảm biến

Nguyên lý đo	Áp dụng điện áp, đo điện áp và dòng điện (đo điện trở hiệu quả bằng cách phát hiện đồng bộ)
Phạm vi điện trở đất	30 Ω (0,00 đến 30,00 Ω)	300 Ω (30,0 Ω đến 300,0 Ω)	3000 Ω (300 Ω đến 3000 Ω)	30,00 kΩ (3 k Ω đến 30,00 k Ω)
Độ chính xác	±5% số đo. ±6 dgt.	±5% số đo. ±3 dgt.

Hioki FT6041đo điện trở đất: phương pháp 2 kìm

Nguyên lý đo	Áp dụng điện áp, đo điện áp và dòng điện (đo điện trở hiệu quả bằng cách phát hiện đồng bộ)
Phạm vi điện trở đất	20 Ω (0,02 Ω đến 20,00 Ω)	200 Ω (20,0 Ω đến 200,0 Ω)	500 Ω (200 Ω đến 500 Ω)
Độ chính xác	±7% số đo. ±3 dgt.		±35% số đo.

Hioki FT6041 đo điện trở thấp

Điện áp hở mạch	4,0V đến 6,9V
Đo dòng điện	200 mA trở lên
Dải đo	30 Ω (0,00 đến 30,00 Ω)	300 Ω (30,0 Ω đến 300,0 Ω)	3000 Ω (300 Ω đến 3000 Ω)
Độ chính xác	±3 dgt. (0,00 đến 0,19 Ω) ±2% số đo. ±2 dgt. (0,20 Ω đến 10,00 Ω)	±2% số đo. ±2 dgt.
