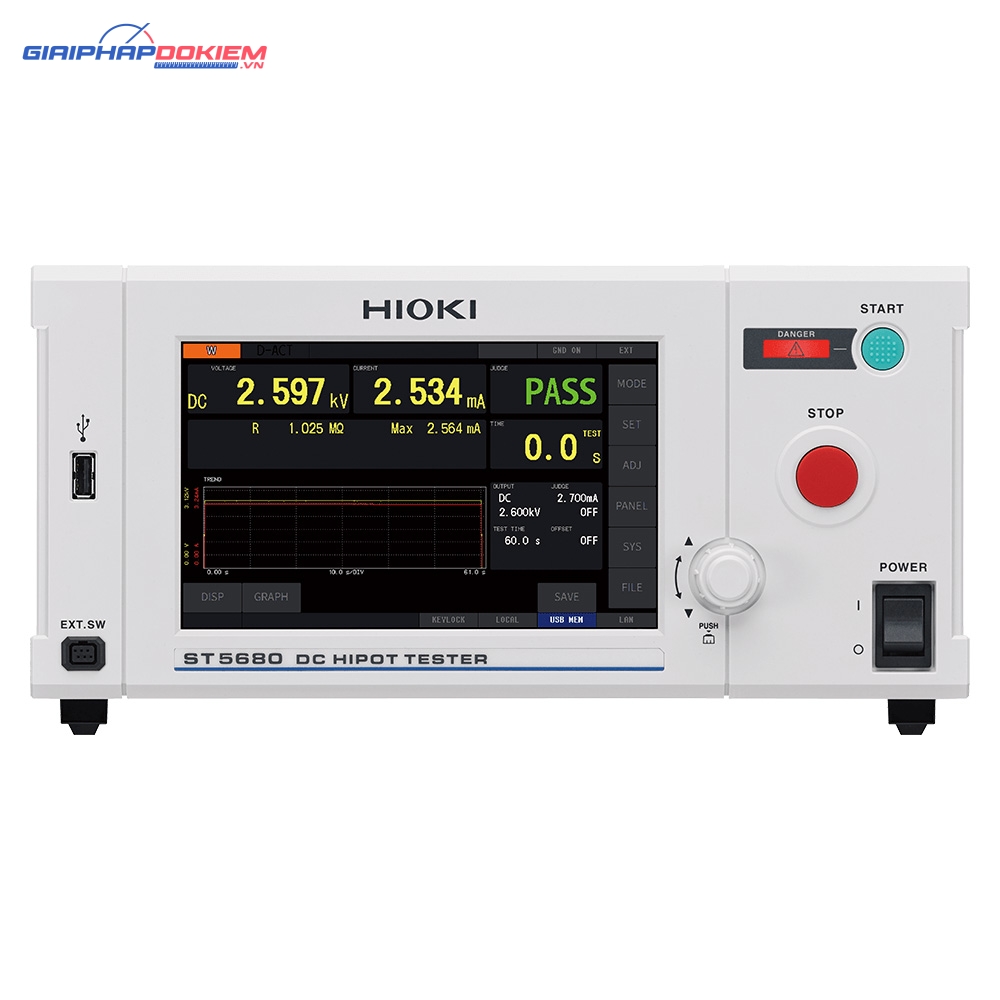

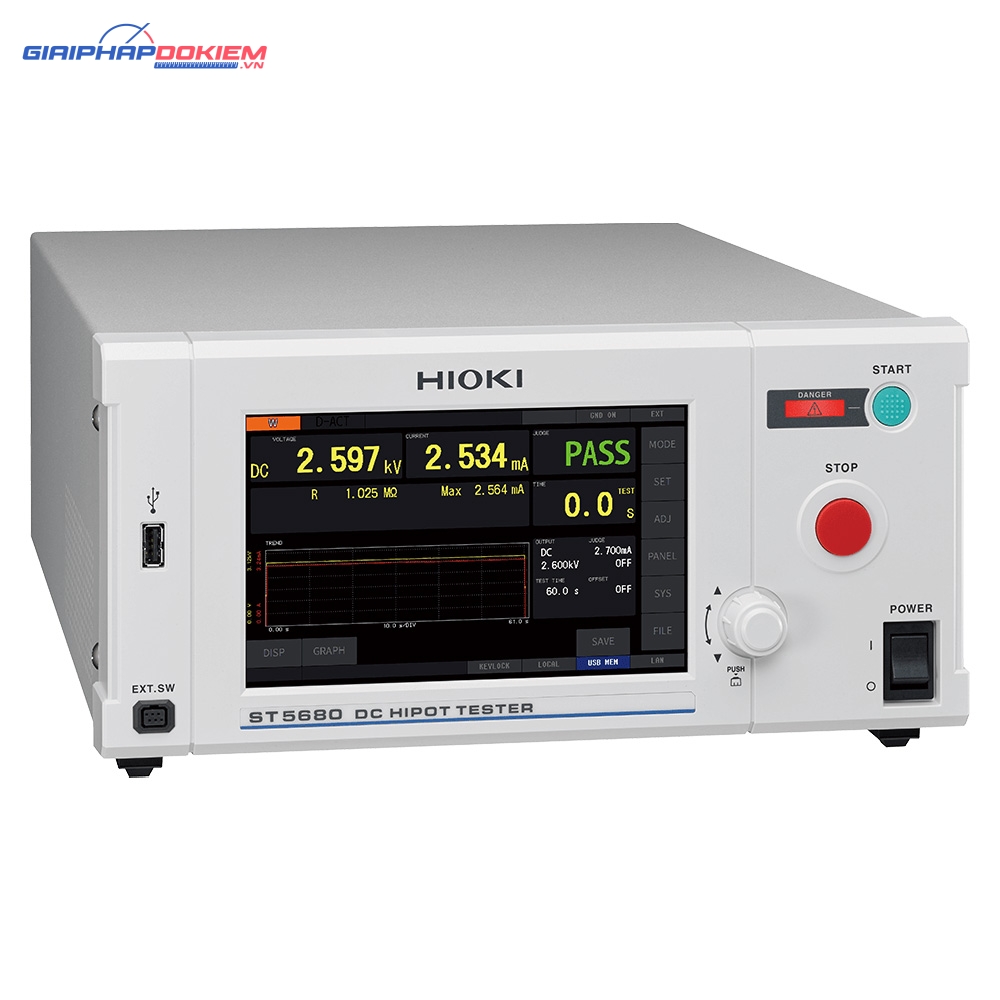

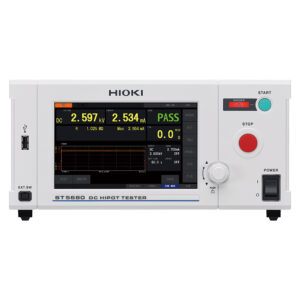

Thiết Bị Đo Hipot DC Hioki ST5680
Giá (chưa VAT): 0₫
Giá (gồm VAT 8%): 0₫
Messenger
Zalo
Thông tin sản phẩm
Thiết Bị Đo Hipot DC Hioki ST5680 là sản phẩm được hãng Hioki vừa cho ra mắt. Sản phẩm này có thể bơm điện áp thử DC lên tới 8kV đưa ra kết quả điện trở lên màn hình và dạng sóng khi kiểm tra
Đặc tính kỹ thuật của Hioki ST5680
Độ chính xác đảm bảo trong 1 năm, thời gian đảm bảo độ chính xác sau hiệu chỉnh thực hiện bởi Hioki: 1 năm
| Chức năng chính của Hioki ST5680 | Kiểm tra Hipot DC, Kiểm tra điện trở cách điện, Kiểm tra điện áp đánh thủng, Chức năng hiển thị dạng sóng, Phát hiện phóng điện hồ quang, Chức năng kiểm tra tiếp điểm Xem bảng “Các thử nghiệm và chức năng khác nhau” để biết chi tiết |
|---|---|
| Danh sách các tính năng khác | Khóa liên động, GFI, Tự động phóng điện, Hủy bù trừ, Đặt điều chỉnh điện áp trong quá trình kiểm tra, Tắt tạm thời, Giám sát lệnh, Kiểm tra bộ xử lý I/O, Khóa phím, Tự kiểm tra, Kiểm tra thời hạn hiệu chuẩn, EXT SW (Điều khiển từ xa) |
| Phạm vi nhiệt độ và độ ẩm hoạt động | 0°C đến 40°C (32°F đến 104°F), 80% RH trở xuống (không ngưng tụ) |
| Tiêu chuẩn | An toàn: IEC 61010 EMC: IEC 61326 Loại A |
| Nguồn cấp | 100 đến 240 V AC |
| Sự tiêu thụ năng lượng của Hioki ST5680 | Xấp xỉ 180VA Điều kiện nguồn điện là điện áp nguồn điện 220 V, tần số nguồn điện 50 Hz/60 Hz, chế độ kiểm tra điện áp chịu đựng DC, điện áp kiểm tra 2,5 kV và dòng điện tải 5 mA (điện trở tải 500 kΩ). |
| Công suất định mức tối đa | 800VA |

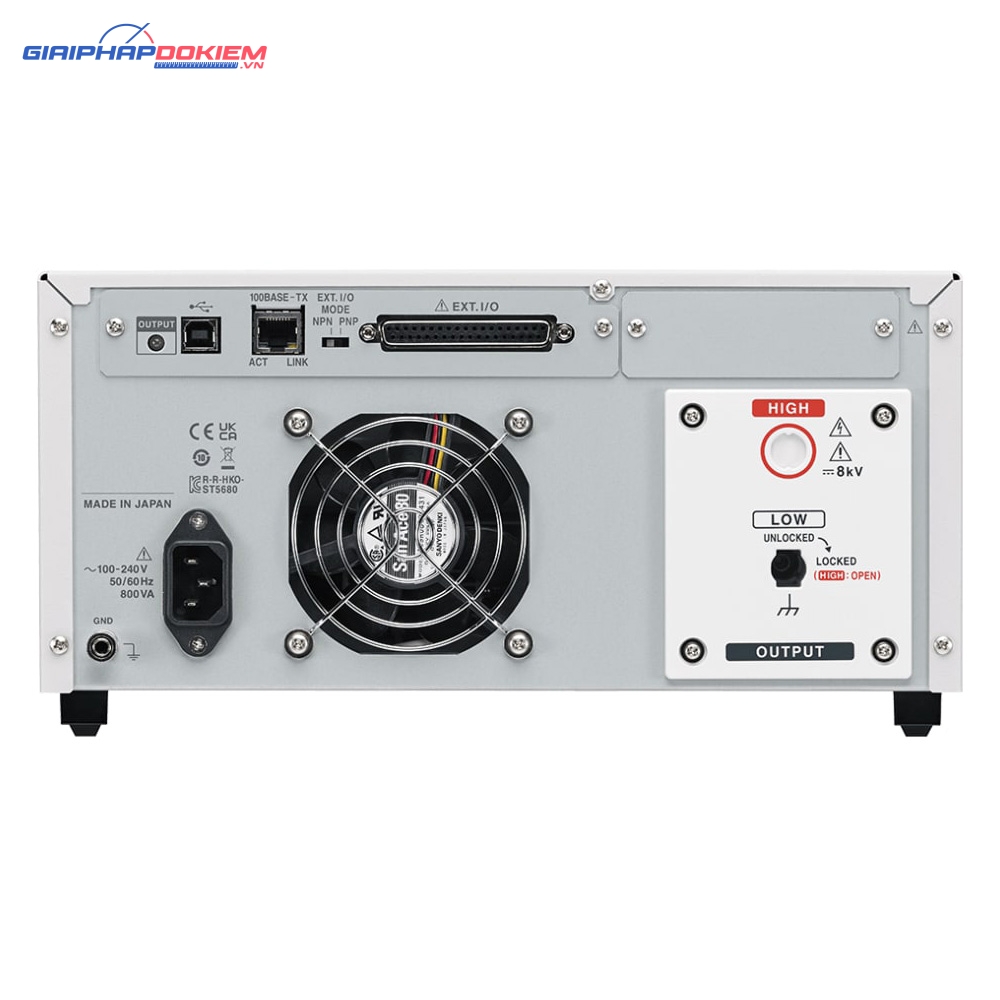

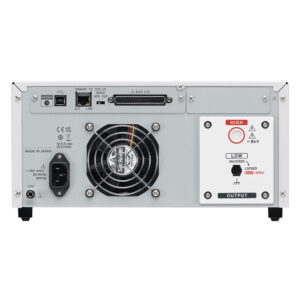

| Giao diện của Hioki ST5680 | Giao tiếp: USB, LAN, EXT I/O Tùy chọn: RS-232C (Z3001), GP-IB (Z3000) Bộ nhớ: ổ USB |
| Kích thước và khối lượng | Xấp xỉ 305 mm (12,01 inch) W × 142 mm (5,59 inch) H × 430 mm (16,93 inch) D (không bao gồm các phần nhô ra), Xấp xỉ. 10 kg (352,7 oz) |
| Phụ kiện đi kèm | Dây nguồn ×1, CD ×1 (PDF: Hướng dẫn sử dụng, Sổ tay hướng dẫn giao tiếp), đầu nối đực EXT I/O ×1, nắp đậy đầu nối EXT I/O ×1, đầu nối hủy khóa liên động tùy chỉnh dành cho EXT I/O ×1, Hướng dẫn khởi động ×1 |
Các thử nghiệm và chức năng khác nhau của Hioki ST5680
| Thử nghiệm DC Hipot của Hioki ST5680 | Điện áp đầu ra: DC 0,010 kV đến 8,000 kV (độ phân giải 1 V) Điều chỉnh tải: ±1% hoặc ít hơn chính xác cài đặt đầu ra: ± (1,2% cài đặt + 20 V) Dòng điện đầu ra/dòng điện cắt: Max. 100mA chính xác hiện tại: > 3,00 mA: ±(1,5% rdg. + 2 μA) ≤ 3,00 mA: ±1,5% rdg. Độ phân giải tối đa: 0,001 μA Thời gian kiểm tra: 0,1 giây đến 999 giây, liên tục (tắt hẹn giờ) Thời gian tăng/giảm điện áp: 0,1 giây đến 300 giây / 0,1 giây đến 300 giây, tắt Dòng điện ngắn mạch: 200 mA trở xuống Chế độ kiểm tra: W đến IR, IR đến W, kiểm tra chương trình |
|---|---|
| Kiểm tra điện trở cách điện | Điện áp đầu ra: 10 V DC đến 2000 V (độ phân giải 1 V) Cài đặt đầu ra chính xác: ± (1,2% cài đặt + 2 V) Phạm vi hiển thị giá trị điện trở: 10,00 kΩ đến 200,0 GΩ (độ phân giải 0,01 kΩ) Phạm vi đảm bảo độ chính xác: 10,00 kΩ đến 99,99 GΩ Điện trở chính xác: ± (1,5% rdg. + 3 dgt.) Xem bảng “Đo điện trở cách điện chính xác” để biết chi tiết Thời gian kiểm tra: 0,1 giây đến 999 giây, liên tục (hẹn giờ tắt) Thời gian tăng / giảm điện áp: 0,1 giây đến 300 giây / 0,1 giây đến 300 giây, tắt |
| Kiểm tra điện áp đánh thủng | Phương pháp kiểm tra: Kiểm tra tăng điện áp liên tục, kiểm tra tăng điện áp theo từng bước Đo lường: Điện áp đánh thủng cách điện (kV), cường độ đánh thủng cách điện (kV/mm) Cài đặt: Điện áp bắt đầu, điện áp kết thúc, tốc độ tăng, phát hiện hồ quang, khoảng cách điện cực, dòng điện giới hạn trên |
| Chức năng hiển thị dạng sóng | Hiển thị dạng sóng: Điện áp, dòng điện, điện trở cách điện Tốc độ lấy mẫu: 500 kS/s Độ phân giải: 256 K từ |
| Phát hiện phóng điện hồ quang | Phương pháp phát hiện: Theo dõi sự dao động của điện áp thử nghiệm Cài đặt: Kiểm tra độ biến thiên điện áp 1% đến 50% |
| Chức năng kiểm tra liên hệ | Phương pháp phát hiện: Phương pháp đo điện dung Cài đặt: Cài đặt ngưỡng (điện dung) 1,0 nF đến 100,0 nF |
| chức năng bộ nhớ của Hioki ST5680 | – Lưu dạng sóng/đồ thị: Lưu vào bộ nhớ USB Định dạng lưu: BMP, PNG, CSV– Chức năng bộ nhớ bảng điều khiển: Lưu cài đặt điều kiện kiểm tra bên trong thiết bị Thử nghiệm điện áp chịu đựng DC/kiểm tra điện trở cách điện: Mỗi bộ có tối đa 64 bộ cài đặt Kiểm tra chương trình: Tối đa 30 chương trình (tối đa 50 bước) Kiểm tra điện áp đánh thủng cách điện: Tối đa 10 bộ cài đặt– Chức năng bộ nhớ dữ liệu Lưu các giá trị đo được vào bộ nhớ trong của thiết bị (tối đa 32.000 giá trị) |
| Chức năng phán đoán (Đầu ra phán đoán) | Đánh giá ĐẠT, đánh giá KHÔNG ĐẠT (UPPER FAIL, LOWER FAIL) UPPER_FAIL : Giá trị đo được > giá trị giới hạn trên ĐẠT : Giá trị giới hạn trên ≥ giá trị đo ≥ giá trị giới hạn dưới LOWER_FAIL : Giá trị đo được < giá trị giới hạn dưới |
Độ chính xác đo điện trở cách điện của Hioki ST5680
Dải điện áp kiểm tra đảm bảo độ chính xác: 50 V đến 2000 V
| Phạm vi đo lường của Hioki ST5680 | 10 kΩ đến 99,99 GΩ (*1) | |
|---|---|---|
| 10 nA ≤ I ≤ 3 μA | 100 MΩ ～ 999,9 MΩ 1,00 GΩ ～ 99,99 GΩ | ± (20% rdg.) *2, *3, *4 |
| 100 nA ≤ I ≤ 30 μA | 10,00 MΩ ～ 99,99 MΩ 100,0 MΩ ～ 999,9 MΩ | ± (5% rdg.) *2, *3, *4 |
| 1 μA ≤ I ≤ 300 μA | 1.000 MΩ ～ 9.999 MΩ 10,00 MΩ ～ 99,99 MΩ | ± (2% rdg. + 5 dgt.) *2, *3, *4 |
| 10 μA ≤ I ≤ 3 mA | 100,0 kΩ ～ 999,9 kΩ 1.000 MΩ ～ 9.999 MΩ | ± (1,5% rdg. +3 dgt.) *2, *3, *4 |
| 100 μA ≤ I ≤ 30 mA | 10,00 kΩ ～ 99,99 kΩ 100,0 kΩ ～ 999,9 kΩ | ± (1,5% rdg. +3 dgt.) *2, *3, *4 |
| 1mA ≤ I ≤ 100mA | 10,00 kΩ ～ 99,99 kΩ | ± (1,5% rdg. +3 dgt.) *2, *3, *4 |
- *1:Đối với dải định mức tối đa 500 VA
- *2:Nếu điện áp thử nghiệm là 10 V đến 99 V, hãy thêm ±10% vào chính xác của phép đo.
- *3:Nếu điện áp thử nghiệm là 100 V đến 999 V, hãy thêm ±5% vào chính xác của phép đo.
- *4:Nếu điện áp thử nghiệm là 1000 V đến 2000 V, hãy thêm ±2% vào chính xác của phép đo.
