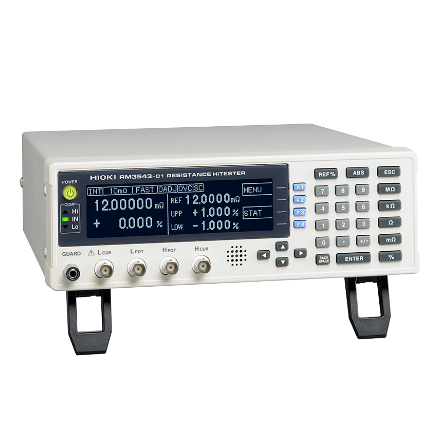

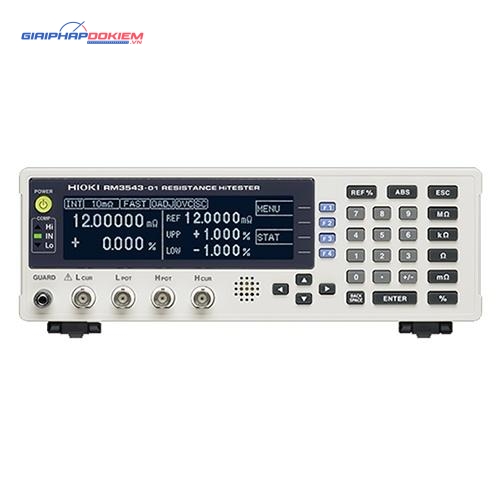

Máy đo kiểm tra trở kháng Hioki RM3543-01

Đặc điểm nổi bật của máy đo kiểm tra trở kháng Hioki RM3543-01

Hioki RM3543-01 sở hữu các đặc điểm nổi bật sau:

• Thiết bị Hioki RM3543-01 được thiết kế với khả năng đo an toàn điện trở, có thể đo giá trị điện trở shunt siêu thấp đến 0,1 mΩ, đảm bảo độ chính xác ±0,16% và độ phân giải 0,01 μΩ.
• Mẫu RM3543-01 tích hợp hệ thống giao tiếp GP-IP, nổi bật với khả năng đo lặp lại chính xác cao.
• Tích hợp các chức năng kiểm tra liên lạc, so sánh và xuất dữ liệu, giúp tăng cường khả năng làm việc.
• Giao diện người dùng trực quan và khả năng chống nhiễu điện tự động tối ưu, làm cho thiết bị lý tưởng cho các ứng dụng trong hệ thống tự động.
• RM3543-01 có khả năng đo các giá trị điện trở từ cực thấp đến các giá trị điện trở shunt chính xác, với độ chính xác 0,16% cho 0,1 mΩ và độ phân giải 0,01 μΩ.
• CHÚ THÍCH: Độ chính xác và độ phân giải được nêu ở trên áp dụng trong phạm vi 10 mΩ, ở tốc độ đo SLOW và với việc lặp lại đo 16 lần.
• Giảm thiểu ảnh hưởng của lực điện nhiệt thông qua việc hiệu chỉnh điện áp bù, tăng cường độ chính xác trong quá trình đo lường.
• Chức năng cải thiện liên hệ giúp loại bỏ màng oxit và bụi bẩn, đảm bảo liên lạc đáng tin cậy và nhanh chóng giữa các đầu dò và mẫu thử, qua đó nâng cao năng suất bằng cách giảm tỷ lệ lỗi liên lạc.
• Tính năng phát hiện ngắn mạch của đầu dò góp phần vào độ tin cậy cao của phép đo 4 cực, giúp cải thiện đáng kể chất lượng đo lường.

Tính năng của Hioki RM3543-01

• Đo 0.1 mΩ với độ chính xác cao ±0.16%
• Độ chính xác lặp lại xuất sắc
• Máy Hioki RM3543-01 dễ sử dụng và thao tác
• Đủ tiên tiến để đo Shunt 0.1 mΩ ±1% với độ dư dả

Các máy đo điện trở shunt cung cấp hiệu quả và độ chính xác cao hơn. Sử dụng chức năng TRUNG BÌNH, shunt 0.1mΩ ±1% có thể được đo với độ chính xác cao ±0.16% và độ phân giải cao 0.01 μΩ

Chức năng Tỉ lệ Điều chỉnh Khắc phục Sự khác biệt để Mô phỏng Kiểm tra Linh kiện Lắp trên Bo

Chức năng tỉ lệ điều chỉnh có thể khắc phục sự khác biệt về giá trị điện trở đo giữa linh kiện riêng lẻ và linh kiện lắp trên bo. Chức năng này hữu ích trong việc kiểm tra điện trở phát hiện dòng cho các điện trở thấp như điện trở shunt.

Bù Điện Áp Lệch (OVC)

Hiện tượng suất điện động nhiệt xảy ra tại điểm tiếp xúc của các kim loại khác nhau. Điện áp này ảnh hưởng đến việc đo lường, và nếu lớn đủ, có thể gây ra lỗi đo lường. Chức năng bù điện áp lệch giảm thiểu ảnh hưởng của suất điện động nhiệt để duy trì độ chính xác đo lường. Đặc biệt khi đo điện trở shunt và các điện trở thấp nơi điện áp phát hiện nhỏ, OVC là thiết yếu để duy trì độ chính xác.

Dòng Đo Tối đa 1 A và Chức năng Áp Dụng Xung Giảm Thiểu Sinh Nhiệt của Mẫu

Chức năng áp dụng xung chỉ áp dụng dòng trong quá trình đo giảm thiểu sinh nhiệt có thể gây ra giá trị đo lường điện trở không ổn định. Ngoài ra, dòng đo tối đa 1 A, chức năng hủy bỏ suất điện động nhiệt và mạch đo lường siêu ít nhiễu giảm thiểu sự biến động trong giá trị đo.

Cài đặt Dễ Dàng Sử Dụng Bàn Phím Số

Giao diện Hioki RM3543-01 thân thiện với người dùng bao gồm màn hình LCD đồ họa tương phản cao, phím chức năng và bàn phím số. Các con số có thể được nhập một cách dễ dàng và nhanh chóng từ bàn phím số để cấu hình các thiết lập cho bộ so sánh.

Thông số kỹ thuật của RM3543-01

• Cách thức đo: Sử dụng bốn điện cực và dòng DC ổn định
• Phạm vi đo điện trở: Từ 10 mΩ (Cao nhất là 12.00000 mΩ, độ phân giải 0.01 μΩ) đến 1000 Ω (Cao nhất là 1200.000 Ω, độ phân giải 1 mΩ) qua 7 bước
• Màn hình hiển thị: LCD đồ họa đen trắng 240 × 64 điểm với đèn LED trắng phía sau
• Độ chính xác của Hioki RM3543-01: [Tại mức 10 mΩ, trong chế độ chậm, với cài đặt lấy mẫu trung bình 16 lần] là ± 0.060% giá trị đọc ± 0.001% giá trị toàn phạm vi
• Dòng kiểm tra: [Tại mức 10 mΩ] là 1 A DC đến [Tại mức 1000 Ω] là 1 mA DC
• Điện áp không tải: Tối đa 20 V DC. Lưu ý: Điện áp khi không đo là dưới 20 mV, khi chế độ dòng điện được thiết lập ở chế độ dừng và cài đặt cải thiện tiếp xúc ở chế độ tắt/xung (được đo bằng vôn kế 10 MΩ)
• Tốc độ lấy mẫu: Ba lựa chọn: Nhanh, Trung bình, Chậm
• Thời gian tích hợp: [Tại mức 10 mΩ, mặc định] Nhanh là 2.0 ms, Trung bình là 5.0 ms, Chậm là 1 PLC Dải cài đặt từ 0.1 ms đến 100.0 ms hoặc từ 1 đến 5 PLC tại 50 Hz, từ 1 đến 6 PLC tại 60 Hz. Lưu ý: PLC = một chu kỳ điện áp (chu kỳ sóng cơ bản)
• Tính năng đặc biệt: Bao gồm so sánh, độ trễ, OVC (bù điện áp nhiễu), lấy mẫu trung bình, phát hiện sai sót trong phép đo, phát hiện mạch ngắn của đầu dò, tối ưu hóa liên lạc, cài đặt chế độ dòng điện, bộ nhớ tự động, xử lý dữ liệu thống kê, cài đặt hiển thị, chức năng thử lại, kích hoạt…
• Cổng kết nối: EXT I/O, RS-232C, máy in, GP-IB EXT I/O: bao gồm kích hoạt, nhập giữ, xuất so sánh, điều khiển thiết bị đầu cuối, xuất công suất khai thác +5V, +12V,…
• Nguồn điện: 100 đến 240 V AC, 50/60 Hz, tối đa 40 VA
• Kích thước và trọng lượng: 260 mm Rộng × 88 mm Cao × 300 mm Sâu, nặng 3.0 kg
• Phụ kiện đi kèm Hioki RM3543-01:
  • Một dây nguồn
  • Một đầu nối male EXT I/O
  • Một hướng dẫn sử dụng
  • Một hướng dẫn vận hành
