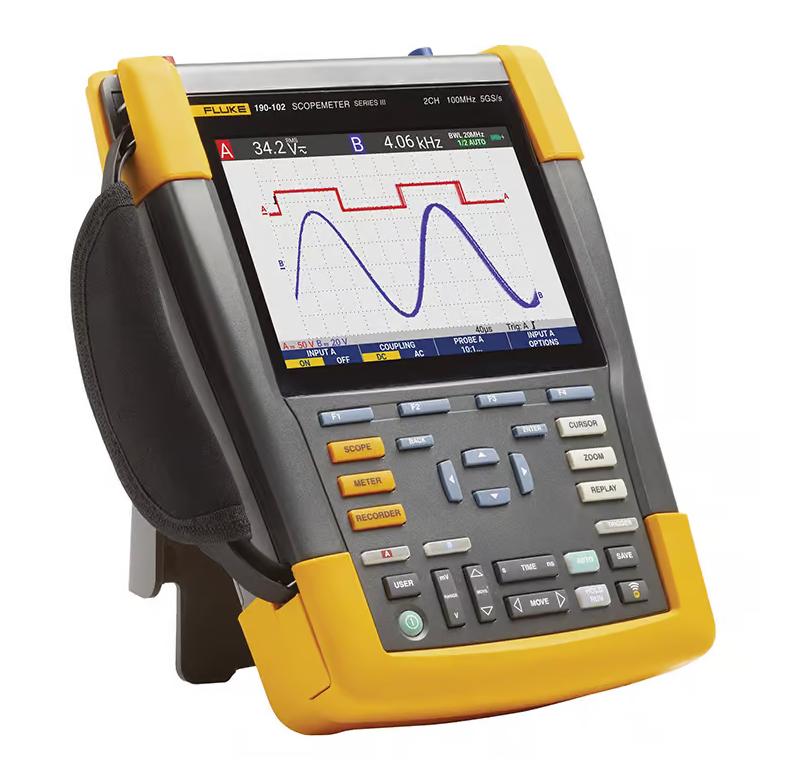

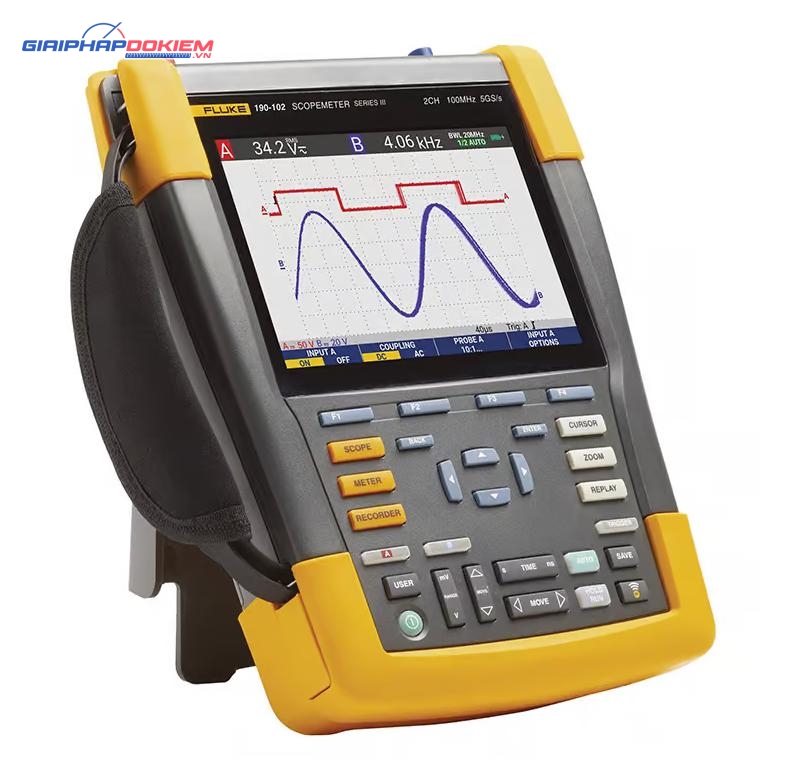

Máy hiện sóng cầm tay FLUKE-190-102-III (100Mhz, 2CH, 1.25 GS/s, Cách ly)

Máy hiện sóng cầm tay FLUKE-190-102-III (100Mhz, 2CH, 1.25 GS/s, Cách ly)

Máy hiện sóng cầm tay FLUKE-190-102-III là một thiết bị đo lường điện tử di động cao cấp, được thiết kế cho các kỹ sư và kỹ thuật viên làm việc trong môi trường công nghiệp khắc nghiệt. Với băng thông 100MHz, tốc độ lấy mẫu nhanh và khả năng cách ly, FLUKE-190-102-III cung cấp các phép đo chính xác và an toàn, giúp chẩn đoán sự cố và phân tích tín hiệu hiệu quả.

Đặc điểm nổi bật máy hiện sóng cầm tay FLUKE-190-102-III:

• Băng thông 100MHz: Cho phép đo và phân tích các tín hiệu có tần số cao, phù hợp với nhiều ứng dụng trong công nghiệp, viễn thông và điện tử.
• 2 kênh: Đo và so sánh đồng thời hai tín hiệu, giúp phân tích mối quan hệ giữa các tín hiệu và xác định lỗi nhanh chóng.
• Tốc độ lấy mẫu 1.25 GS/s: Đảm bảo độ chính xác cao khi đo các tín hiệu phức tạp và nhanh, ghi lại chi tiết dạng sóng một cách rõ ràng.
• Cách ly kênh: Bảo vệ an toàn cho người dùng và thiết bị, đặc biệt khi làm việc với điện áp cao, ngăn chặn các sự cố đo lường nguy hiểm.
• Thiết kế chắc chắn: Vỏ bọc bền bỉ, chống va đập, rung động và bụi bẩn, đáp ứng tiêu chuẩn IP51, hoạt động ổn định trong môi trường khắc nghiệt.
• Màn hình LCD màu lớn: Hiển thị rõ nét dạng sóng và các thông số đo lường, dễ dàng quan sát và phân tích dữ liệu ngay cả trong điều kiện ánh sáng yếu.
• Pin Li-ion: Thời gian hoạt động lên đến 7 giờ, cho phép sử dụng linh hoạt trong thời gian dài mà không cần sạc pin.
• Kết nối USB: Truyền dữ liệu đo lường sang máy tính để phân tích, lưu trữ và báo cáo, dễ dàng chia sẻ dữ liệu với đồng nghiệp.
• Chức năng ScopeRecord: Ghi lại tối đa 30.000 điểm dữ liệu, giúp phân tích chi tiết dạng sóng, phát hiện các bất thường và sự cố ngắt quãng.
• Chức năng TrendPlot: Theo dõi xu hướng tín hiệu trong thời gian dài, lên đến 16 ngày, giúp phát hiện các thay đổi chậm và phân tích hiệu suất hệ thống.
• Đạt chuẩn an toàn CAT III 1000V / CAT IV 600V: Đảm bảo an toàn cho người dùng khi làm việc trong môi trường điện áp cao, tuân thủ các tiêu chuẩn an toàn quốc tế.

Thông số kỹ thuật chi tiết FLUKE-190-102-III:

• Băng thông: 100 MHz
• Số kênh: 2
• Tốc độ lấy mẫu thời gian thực: 1.25 GS/s
• Độ nhạy dọc: 1 mV/div đến 100 V/div
• Dải thời gian cơ sở: 5 ns/div đến 2 phút/div
• Kích hoạt: Edge, Delay, Dual Slope, Video, Pulse Width
• Đầu vào: Cách ly, 1 MΩ, 14 pF
• Chế độ hiển thị: YT, XY
• Bộ nhớ: 30.000 điểm (ScopeRecord)
• Kết nối: USB
• Nguồn: Pin Li-ion, thời gian hoạt động lên đến 7 giờ
• Kích thước: 270 x 190 x 70 mm
• Trọng lượng: 2.2 kg
• Tiêu chuẩn an toàn: CAT III 1000V / CAT IV 600V

Chế độ dao động ký:

Cấu trúc kênh: Tất cả các đầu vào được cách điện hoàn toàn với nhau và với mặt đất. Đầu vào có thể được kích hoạt bằng bất kỳ tổ hợp nào.

Ghép điện đầu vào: AC hoặc DC, có chỉ báo mức tiếp đất

Giới hạn băng thông: 20 MHz và 10  kHz

Phân cực: Bình thường, Đảo ngược, Biến đổi

Điện áp đầu vào: Định mức CAT III 1000 V/CAT IV 600 V, xem Thông số kỹ thuật tổng quát để biết thêm chi tiết

Độ phân giải theo chiều dọc: 8 bit

Độ chính xác ở 4 giây đến 10 µs/div: 5 mV/div đến 100 V/div, ±(1,5% + 6 số đếm), 2 mV/div, ±(1,5% + 10 số đếm)

Trở kháng đầu vào: 1 MΩ (± 1%) //  15 pF (± 2,25  pF)

Tốc độ lấy mẫu theo thời gian thực tối đa (được lấy mẫu cùng một lúc): 1.25 GS/s (mỗi kênh)

Hiển thị và thu dữ liệu:

Màn hình: LCD màu đầy đủ có độ sáng cao 133 mm x 90 mm (5,3 in x 3,5 in)

Chế độ hiển thị: Bất kỳ kiểu kết hợp các kênh nào; trung bình bật/tắt được; phát lại.

Chiều rộng màn hình hiển thị: 12 ô chiều ngang trong chế độ hiện sóng

Chế độ lưu ảnh kỹ thuật số: Tắt, ngắn, trung bình, dài, vô hạn và chế độ đường bao

Phép toán dạng sóng: Một (190-xx2) hoặc hai (190-x04) thao tác toán học trên 2 kênh đầu vào (A và B, C và D): cộng, trừ, nhân; chế độ X-Y; Phổ tần số sử dụng FFT

Chế độ thu dữ liệu: Bình thường, Trung bình, Tự động, Đo bước một, cuộn ScopeRecord™, ghi lại hiện tượng xung nhiễu, so sánh dạng sóng với chức năng tự động “Kiểm tra Đạt/Không đạt” ; Phát lại

Tự động ghi 100 màn hình:

Khi ở chế độ dao động ký, thiết bị LUÔN ghi nhớ 100 màn hình cuối cùng—không yêu cầu người dùng phải thiết lập. Khi phát hiện hiện tượng bất thường, có thể nhấn nút REPLAY (PHÁT LẠI) để xem đi xem lại trình tự của các sự kiện trên màn hình. Thiết bị có thể được thiết lập để kích hoạt khi có sự xung nhiễu hoặc hiện tượng bất thường liên tục và sẽ hoạt động ở chế độ “quan sát” ghi lại 100 sự kiện được quy định.

Giao thức FFT—phân tích phổ tần số

So sánh dạng sóng và kiểm tra đạt/không đạt

Các phép đo của máy đo hiện sóng tự động: V dc, V ac rms, V ac+dc, V đỉnh cao nhất, V đỉnh thấp nhất, V đỉnh đến đỉnh, A ac, A dc, A ac+dc, tần số (bằng Hz), thời gian tăng (sử dụng con trỏ), thời gian giảm (sử dụng con trỏ), Hệ số Công suất (PF), Watt, VA, VA phản kháng, pha (giữa 2 đầu vào A&B hoặc C&D), độ rộng xung (pos./neg.), chu trình làm việc (pos./neg.), nhiệt độ °C, nhiệt độ °F (không áp dụng cho Nhật Bản), dBV, dBm sang 50 Ω và 600 Ω, VPWM ac và VPWM(ac+dc) để đo độ rộng xung được điều chế bởi bộ truyền động động cơ và bộ biến tần, tỷ lệ V/Hz;

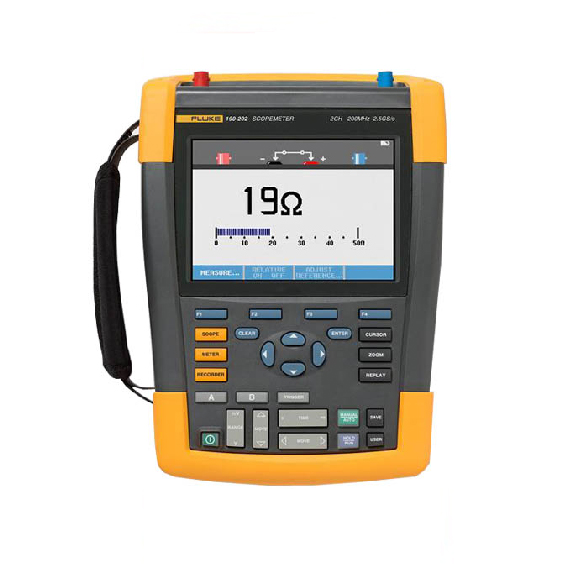

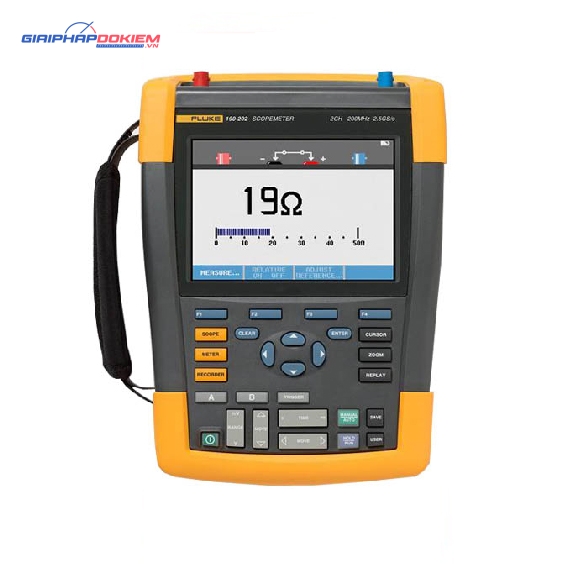

Chế độ máy đo: Điện áp, Điện trở, Đo thông mạch, Kiểm tra đi-ốt, Dòng điện (A), Nhiệt độ

Chế độ máy ghi:

Chế độ Cuộn ScopeRecord™

Chế độ lưu trữ dạng sóng đầu vào kép hoặc nhiều đầu vào, sử dụng bộ nhớ sâu

Ghi Trendplot™
