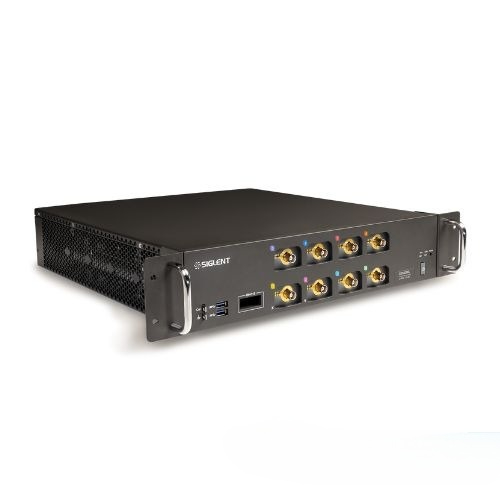

Máy hiện sóng Siglent SDS6108L

Đặc điểm nổi bật của Siglent SDS6108L

• 8/4 kênh analog + 1 trigger ngoài: Được thiết kế để mở rộng, cho phép kết hợp nhiều đơn vị để tạo thành hệ thống thu nhận tốc độ cao với tối đa 512 kênh.
• Băng thông lên tới 2 GHz: Tốc độ lấy mẫu 5 GSa/s (10 GSa/s ESR) trên mỗi kênh.
• Tiếng ồn xung quanh thấp: Hỗ trợ thang dọc từ 0,5 mV/div đến 10 V/div.
• Công nghệ SPO:
  • Tốc độ chụp dạng sóng lên tới 170.000 wfm/s (chế độ bình thường) và 750.000 wfm/s (chế độ tuần tự).
  • Hỗ trợ các chế độ hiển thị nhiệt độ màu và phân loại cường độ màu 256 cấp.
  • Tổng thời lượng bản ghi 500 Mpts cho cả 4 kênh.

Hệ thống kích hoạt kỹ thuật số của Siglent SDS6108L

• Kích hoạt thông minh: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay và Video (hỗ trợ HDTV). Zone Trigger đơn giản hóa kích hoạt nâng cao.
• Kích hoạt và giải mã bus nối tiếp: Hỗ trợ các giao thức I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT và Manchester.
• Chế độ thu thập phân đoạn (Sequence): Chia độ dài bản ghi tối đa thành nhiều phân đoạn (lên đến 80.000), theo các điều kiện kích hoạt do người dùng đặt, với thời gian chết rất nhỏ giữa các phân đoạn để ghi lại các sự kiện đủ điều kiện.
• Chức năng ghi dạng sóng lịch sử (History): Độ dài dạng sóng được ghi tối đa lên đến 80.000 khung hình.

Các chức năng đo lường và phân tích của Siglent SDS6108L

• Các phép đo tự động trên hơn 50 tham số: Hỗ trợ thống kê với biểu đồ, theo dõi, xu hướng, phép đo Gating và các phép đo trên Toán học, Lịch sử, Bộ nhớ và Tham chiếu.
• 4 dấu vết toán học: Bao gồm 8 Mpts FFT, cộng, trừ, nhân, chia, tích phân, vi phân, căn bậc hai, v.v., hỗ trợ trình chỉnh sửa công thức.
• Chức năng phân tích dữ liệu phong phú: Tìm kiếm, Điều hướng, Vôn kế Kỹ thuật số, Bộ đếm, Biểu đồ dạng sóng, Phân tích Công suất và Phân tích Mắt/Jitter.
• 16 kênh kỹ thuật số (tùy chọn).
• Chức năng 25 MHz / bộ tạo dạng sóng tùy ý: Tích hợp sẵn nhiều dạng sóng được xác định trước.

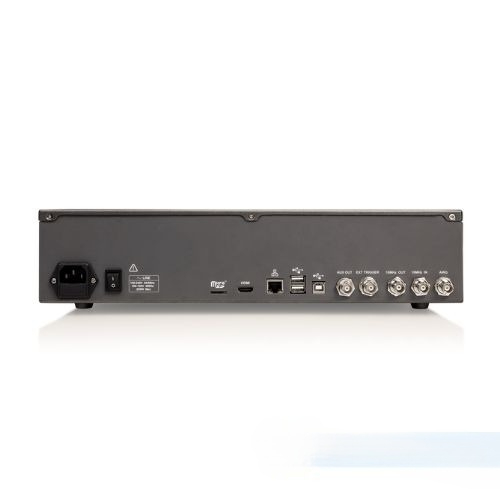

Các giao diện kết nối của Máy hiện sóng Siglent SDS6108L

• 4x Máy chủ lưu trữ USB
• Thiết bị USB (USBTMC)
• LAN 1000M (VXI-11/Telnet/Socket)
• Thẻ micro SD
• Pass/Fail
• Trigger Out
• HDMI
• 10 MHz In/Out

Máy chủ web tích hợp

• Hỗ trợ điều khiển từ xa qua cổng LAN bằng trình duyệt web.
• Hỗ trợ các lệnh điều khiển từ xa SCPI.
• Hỗ trợ chuột ngoài và bàn phím
