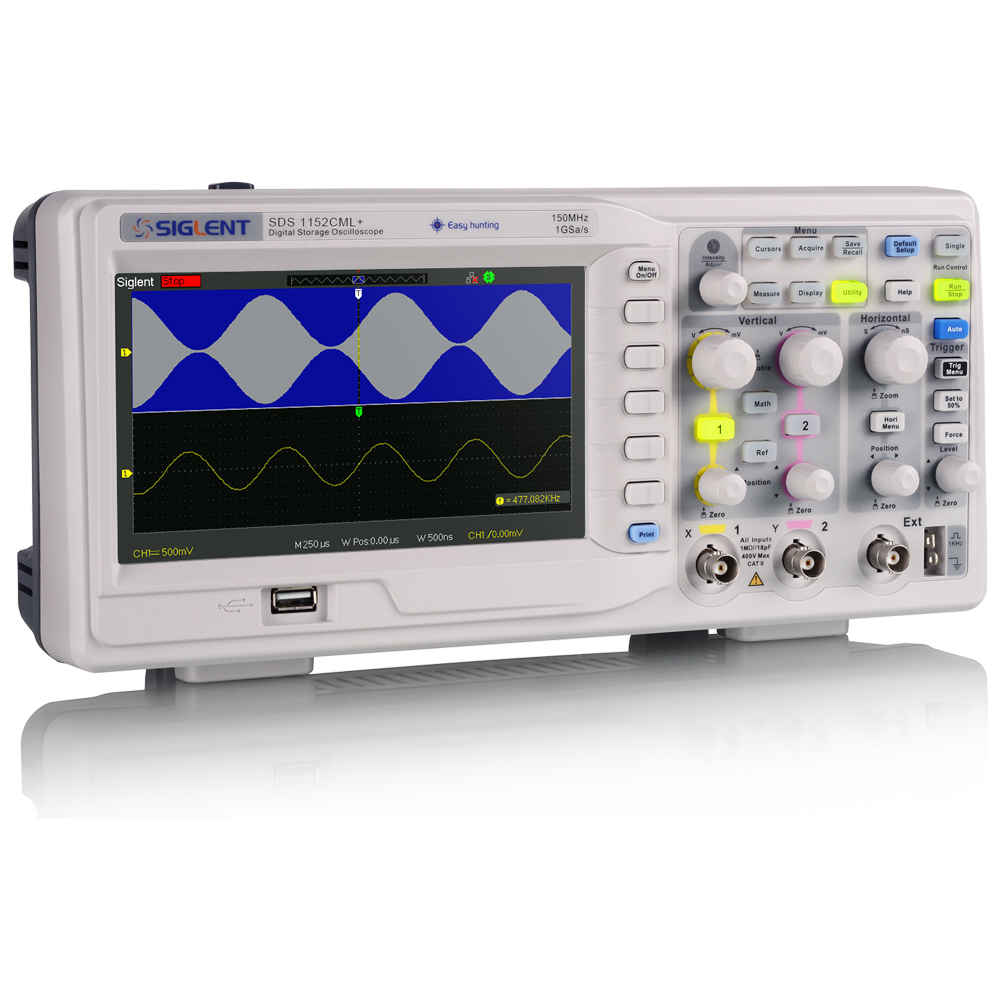

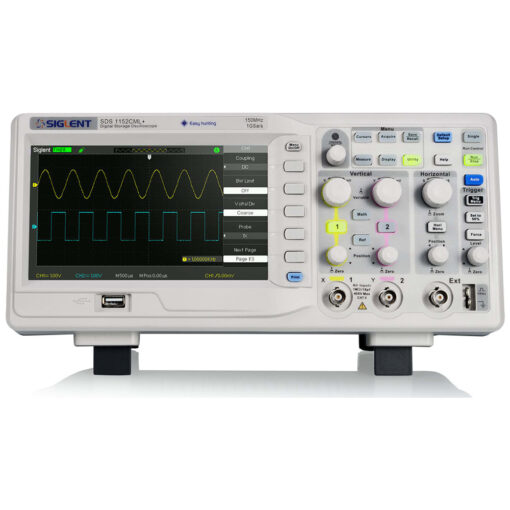

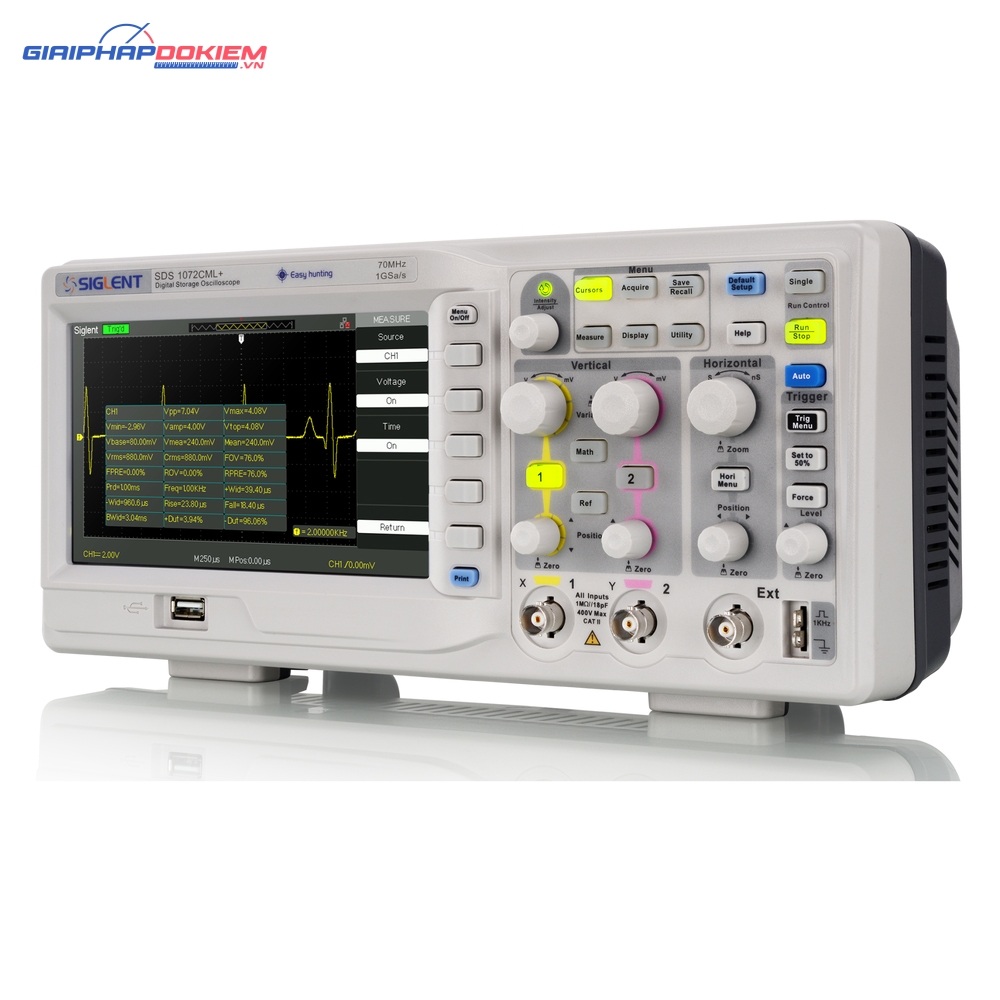

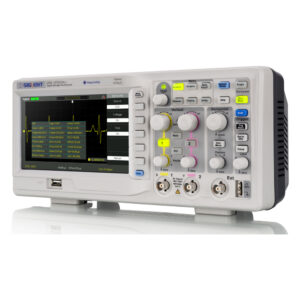

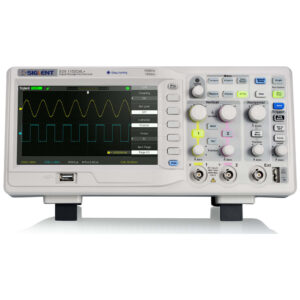

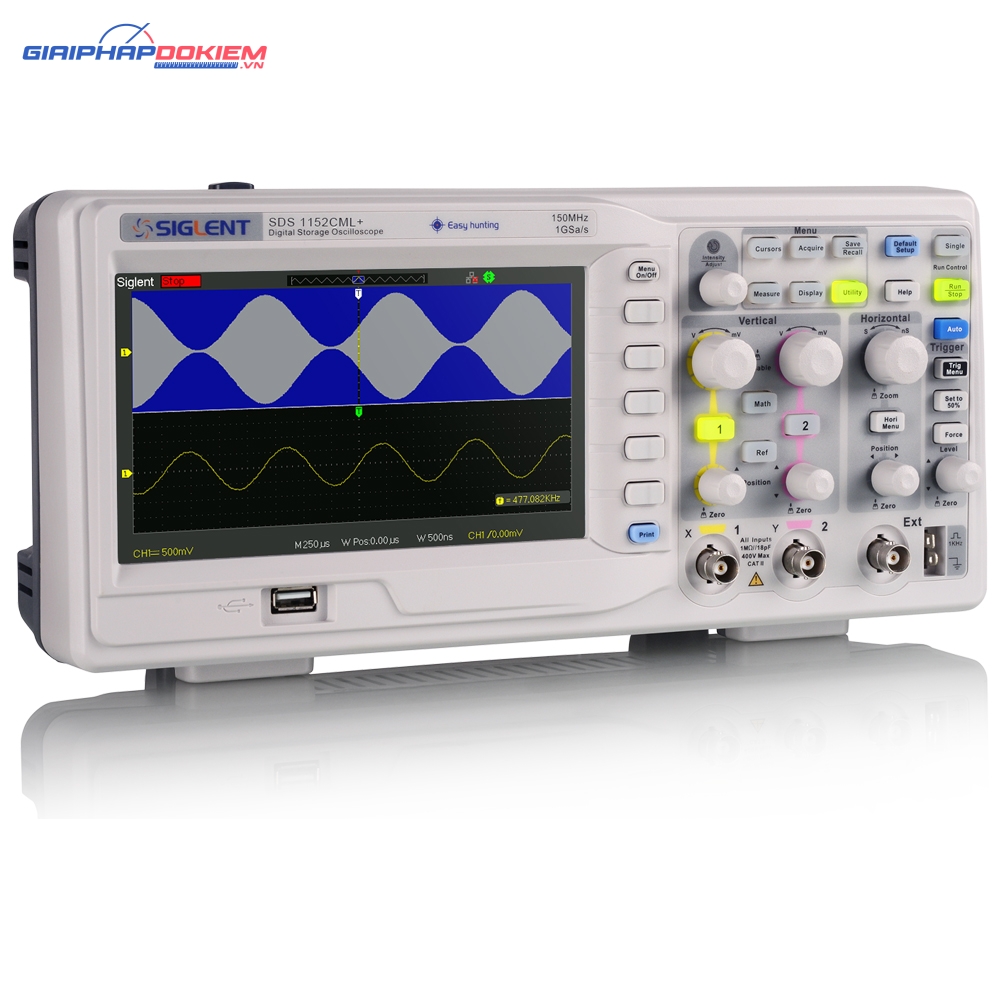

Mô tả máy hiện sóng Siglent SDS1102CML+
Dòng SDS1000DL+/CML+ là máy hiện sóng kỹ thuật số đa năng hai kênh, có sẵn ở các mẫu băng thông 50 MHz, 100 MHz và 150 MHz. Nó bao gồm độ sâu bộ nhớ 2 Mpts giúp đảm bảo độ phân giải dạng sóng chính xác và thu được độ dài tín hiệu dài hơn. Với màn hình TFT-LCD 7 inch (800*480), có đủ không gian màn hình để giúp xem và phân tích chi tiết dạng sóng tốt hơn. Cùng với tốc độ lấy mẫu 1 GSa/s, SDS1000CML+ hỗ trợ 32 phép đo thông số và các phép toán thông thường để tăng tốc các phép đo phức tạp/lặp đi lặp lại.
THÔNG SỐ KỸ THUẬT MÁY HIỆN SÓNG Siglent SDS1102CML+
– Băng thông: 100 Mhz
– Thời gian tăng: 3.5ns
– Số kênh: 2 kênh analog +1 kênh Trigger (EXT)
– Tốc độ lấy mẫu tối đa: 1Gsa/s
– Độ dài bản ghi sóng: 2Mpts
– Trở kháng đầu vào: 1MΩII17pF
– Miền thời gian: 2.5 ns/div – 50 s/div
– Độ phân giải: 8bit
– Loại Trigger: Edge, Pulse, Video, Slope, Alternative
– Chức năng toán học: +, -, ×, ÷, FFT
– Màn hình: TFT-LCD 7 inch độ phân giải 800*480,
– Cổng giao tiếp: USB Device, USB Host, RS-232, Pass/Fail
– Trọng lượng: 2.5KG
– Kích thước:323mm×157mm×135mm (W×H×D)
