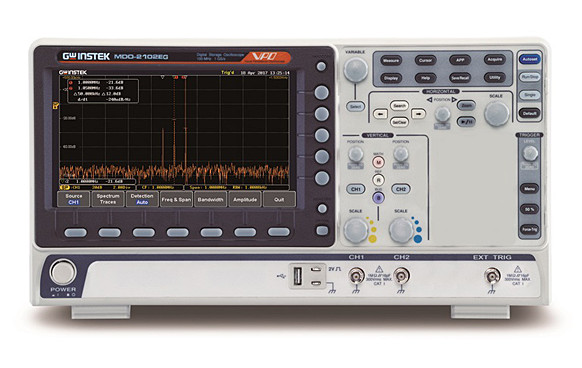

Máy hiện sóng GW Instek MDO-2102EG

Máy hiện sóng GW Instek MDO-2102EG

Giá (chưa VAT): Liên hệ

Model: MDO-2102EG Tình trạng: Còn hàng Nhà sản xuất: Xuất xứ: Trung Quốc Bảo hành: 12 tháng

– Lựa chọn băng thông 200/100/70 MHz; 2 hoặc 4 kênh
– Tốc độ lấy mẫu thời gian thực cho mỗi kênh là 1GSa/s (kiểu máy 2 kênh)
– Tốc độ lấy mẫu thời gian thực tối đa là 1GSa/s (model 4 kênh)
– Độ sâu bộ nhớ trên mỗi kênh 10M và công nghệ hiển thị dạng sóng VPO
– Tốc độ cập nhật dạng sóng lên tới 120.000 wfms/s
– MDO-2000EG trang bị máy phân tích phổ và AWG 25 MHz kênh đôi MDO-2000EX trang bị máy phân tích phổ; AWG kênh đôi 25 MHz; DMM và nguồn điện
– Đo RMS thực trong chức năng DMM

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Giới thiệu Máy hiện sóng GW Instek MDO-2102EG

Dòng MDO-2000E là máy hiện sóng miền hỗn hợp đa chức năng. Dòng sản phẩm này bao gồm hai tổ hợp tính năng: Máy hiện sóng GW Instek MDO-2102EG và MDO-2000EX. Các mẫu Máy hiện sóng GW Instek MDO-2102EG có bộ phân tích phổ tích hợp và bộ tạo dạng sóng tùy ý 25 MHz kênh đôi và các mẫu MDO-2000EX có bộ phân tích phổ tích hợp, bộ tạo dạng sóng tùy ý, DMM đếm 5.000 và nguồn điện 5V/1A. Loại đầu tiên, MDO-2000EX là máy hiện sóng duy nhất được trang bị DMM và nguồn điện trong ngành T&M.

Thông số kỹ thuật Máy hiện sóng GW Instek MDO-2102EG

Dải tần100Mhz
Số kênh2
Tốc độ lấy mẫu1Gsa/s
Bộ nhớ10M/ch
Thời gian tăng1.75ns
Đầu vàoAC, DC, GND
Độ phân dải8 bit, 1mV ~ 10V/div
Độ chính xác3%
Trở kháng vào1MΩ//16pF
Đầu vào tối đa300Vrms, CAT I
Chế độ Trigger, X-Y
Chế độ đoPk-Pk, Tối đa, Tối thiểu, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, %Flicker , Flicker Idx,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase
Tính năng phân tích phổ
Dải tầnDC~500MHz
Tốc độ lấy mẫu1kHz~500Mhz
Độ phân dải1Hz~500kHz
Mức tham chiếu-50 dBm đến + 40dBm trong các bước 5dBm
Tính năng phát xung
Dải tần25MHz
Tốc độ lấy mẫu200MSa/s
Số kênh2
Độ phân dải1mV
Dạng sóngSine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac
Đầu ra20 mVpp – 5 Vpp, HighZ;10 mVpp – 2.5 Vpp, 50 Ω
Độ phân dải1mV
Độ chính xác2%
Màn hình8″ TFT LCD WVGA color
Độ phân dải800×480
Giao diệnUSB, LAN, Go-NoGo BNC, Lock
Nguồn điệnAC 100V-240V, 48~63 Hz
Kích thước384mm x 208mm x 127.3mm
Khối lượng3 kg
Phụ kiện bao gồmHDSD, Que đo, CD, Dây nguồn

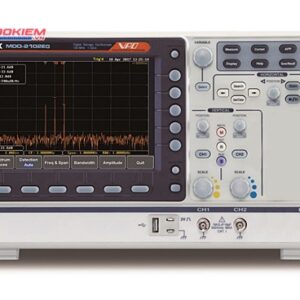

Máy hiện sóng GW Instek MDO-2102EG
