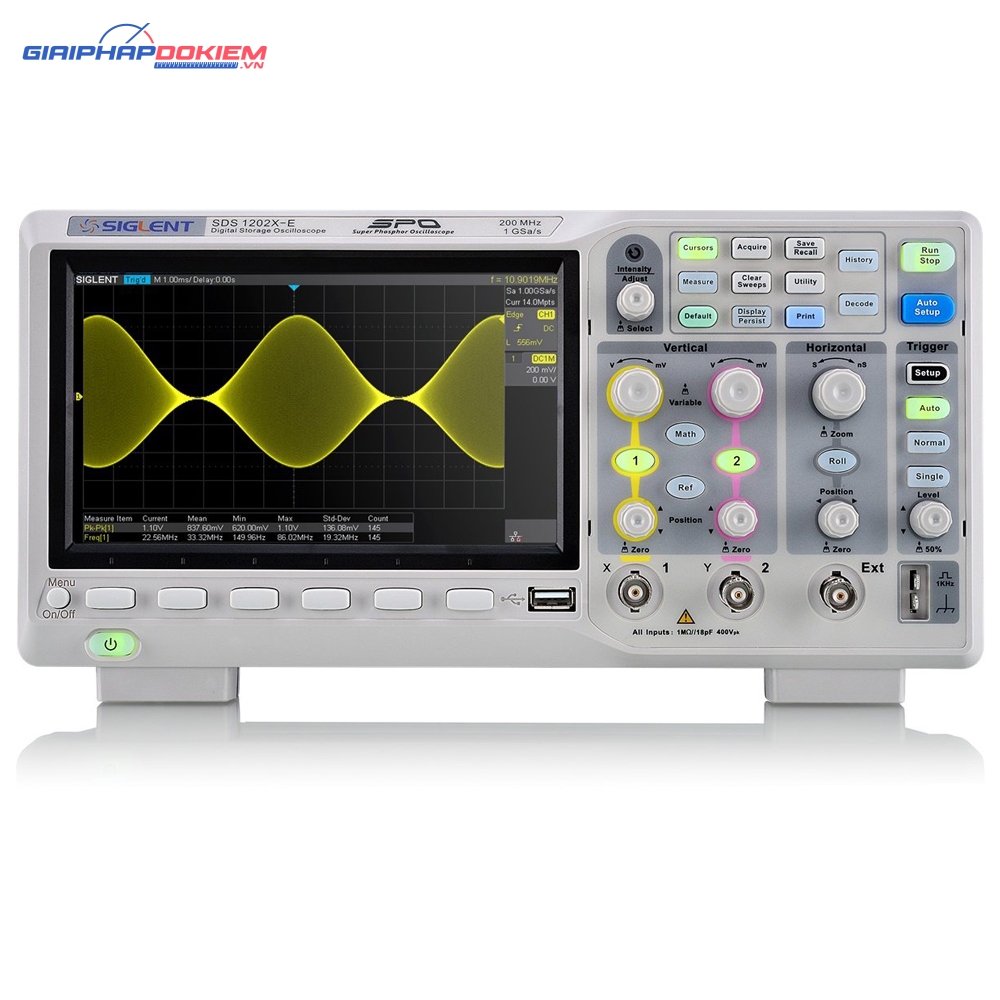

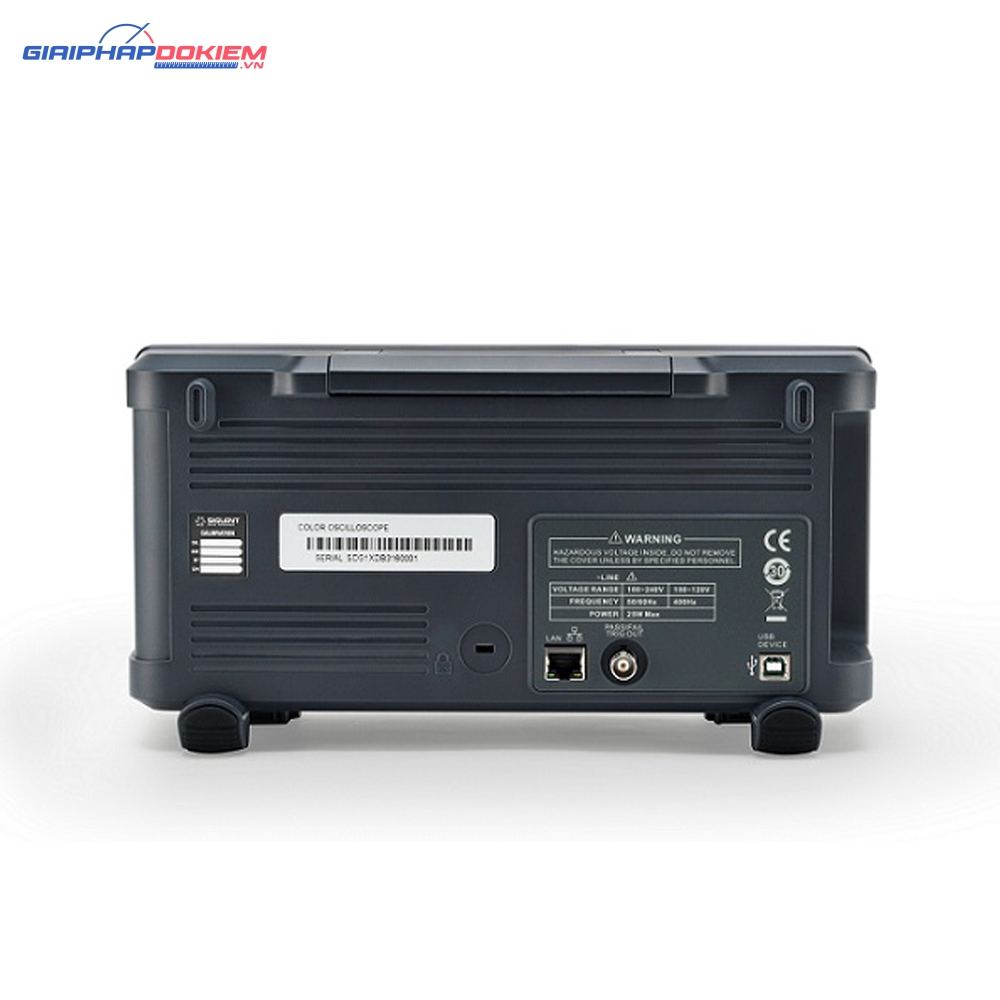

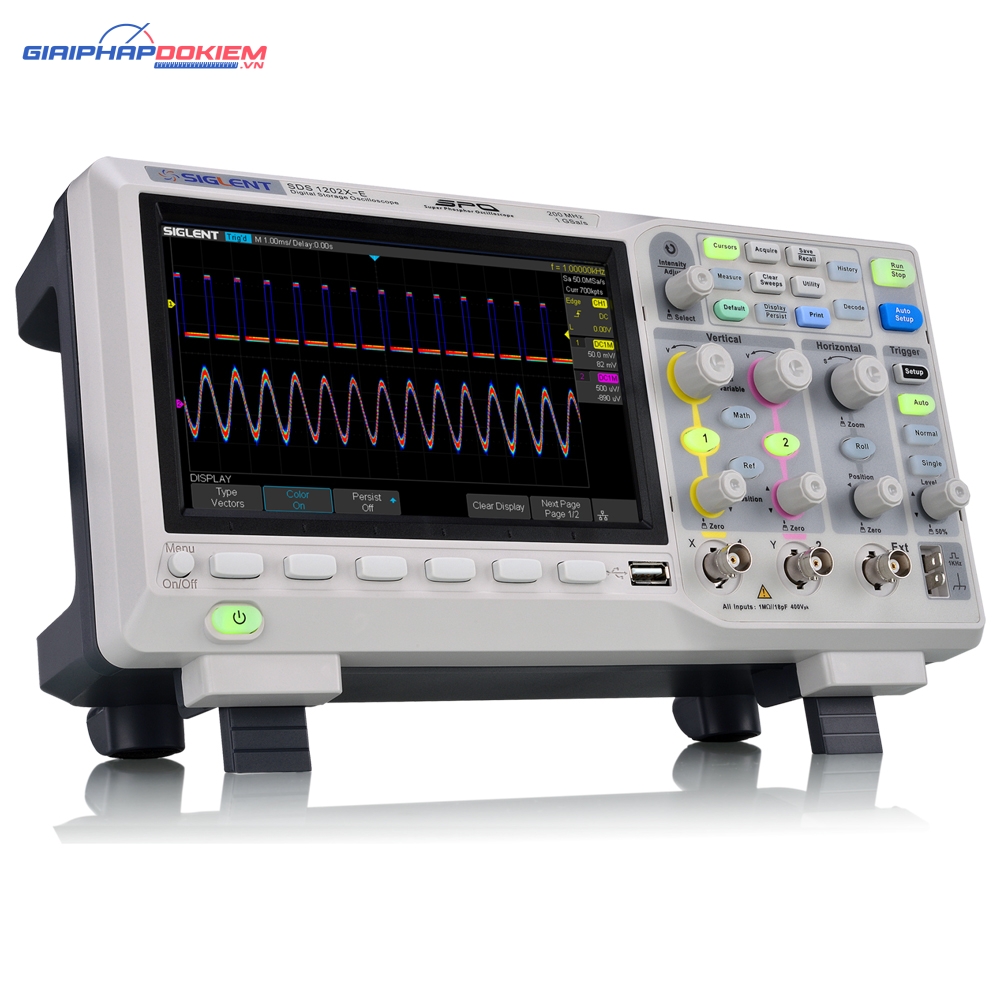

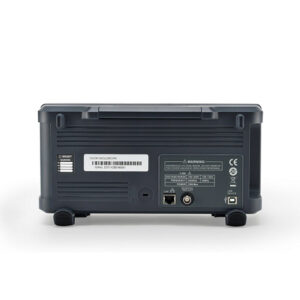

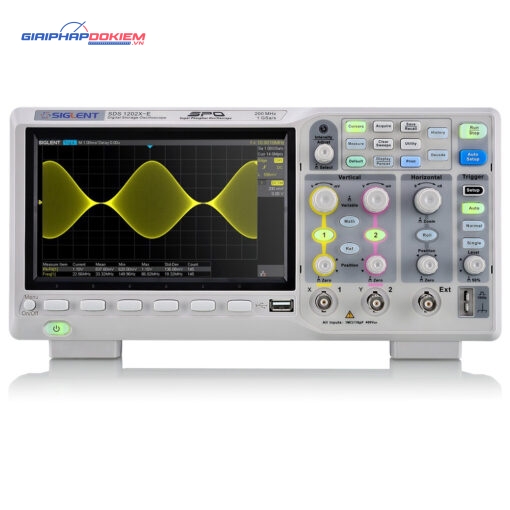

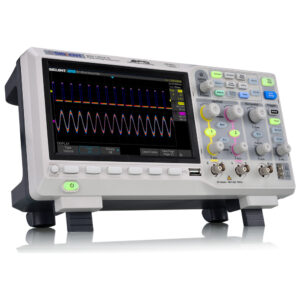

Máy Hiện Sóng Siglent SDS1202X-E, 200MHz, 2 Kênh

Mô Tả Máy Hiện Sóng Siglent SDS1202X-E

Máy hiện sóng kỹ thuật số Siglent SDS1202X-E của Siglent phá vỡ một rào cản khác về hiệu suất so với giá cả! Với các tính năng không có sẵn trong hầu hết các máy hiện sóng ở mức giá gấp đôi này, nó cung cấp băng thông, tốc độ xử lý và độ phân giải FFT cao hơn so với các phạm vi khác trong lớp này.

Máy hiện sóng Siglent SDS1202X-E sử dụng công nghệ SPO thế hệ mới mang lại hiệu suất và độ trung thực tín hiệu tuyệt vời. Độ ồn của hệ thống cũng thấp hơn so với các sản phẩm cùng loại trong ngành. Nó có phạm vi đầu vào dọc tối thiểu là 500 uV/div, hệ thống kích hoạt kỹ thuật số cải tiến có độ nhạy cao và độ biến động thấp và tốc độ chụp dạng sóng lên tới 400.000 khung hình/giây (chế độ tuần tự). Nó cũng sử dụng màn hình phân loại cường độ 256 cấp và chế độ nhiệt độ màu không có ở các máy hiện sóng khác cùng loại.

Kích hoạt/giải mã bus nối tiếp đạt tiêu chuẩn.

Với bộ nhớ dạng sóng 14 MB, chức năng FFT chứa 1 MPts ấn tượng.

THÔNG SỐ KỸ THUẬT MÁY HIỆN SÓNG SIGLENT SDS1202X-E

– Băng thông 02 kênh: 200Mhz
– Tốc độ lấy mẫu lên tới 1GSa/s
– Độ dài bộ nhớ: 14Mpts
– Tốc độ ghi dạng sóng: 100.000 wfs/s (normal mode) 400.000 wfs/s (sequence mode)
– Sử dụng công nghệ mới SPO
– Hỗ trợ hệ màu lên tới 256 mức cường độ khác nhau
– Serial bus triggering and decode, hỗ trợ các giao thức II C, SPI, UART
– Video trigger, supports HDTV
– Nhiễu nền thấp, hỗ trợ điều chỉnh điện áp  500μV / div to 10V / div
– Hỗ trợ 10 nút nhấn: Auto Setup, Default Setup, Cursor, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom and Print
– Hỗ trợ trigger:  Edge, Slope, Pulse, Window, Runt, Interval, Time out (Dropout), Pattern
– Chế độ thu thập phân đoạn (Trình tự), độ dài lưu tối đa có thể được chia thành 1000 phân đoạn, tùy theo điều kiện kích hoạt được đặt bởi người dùng, với một phân đoạn thời gian chết rất nhỏ để ghi lại sự kiện đủ điều kiện.
– Chức năng History, độ dài ghi dạng sóng tối đa là 80,000 frames
– 36 chức năng đo tự động, hỗ trợ  statistics calculations, Gating measurement, Math measurement, History measuring, Ref measurement.
– Chức năng tính toán sóng của Siglent SDS1202X-E ( FFT, addition, subtraction, multiplication, division, integration, differentiation, square root )
– Tốc độ phần cứng cao, dựa trên chức năng Pass/Fail
– Màn hình TFT-LCD 7 inch độ phân giải 800*480, giao tiếp: USB Host, USB Device (USBTMC), LAN, Pass / Fail, Trigger Out
– Hỗ trợ điều khiển từ xa SCPIHỗ trợ hiển thị đa ngôn ngữ và hỗ trợ online.
