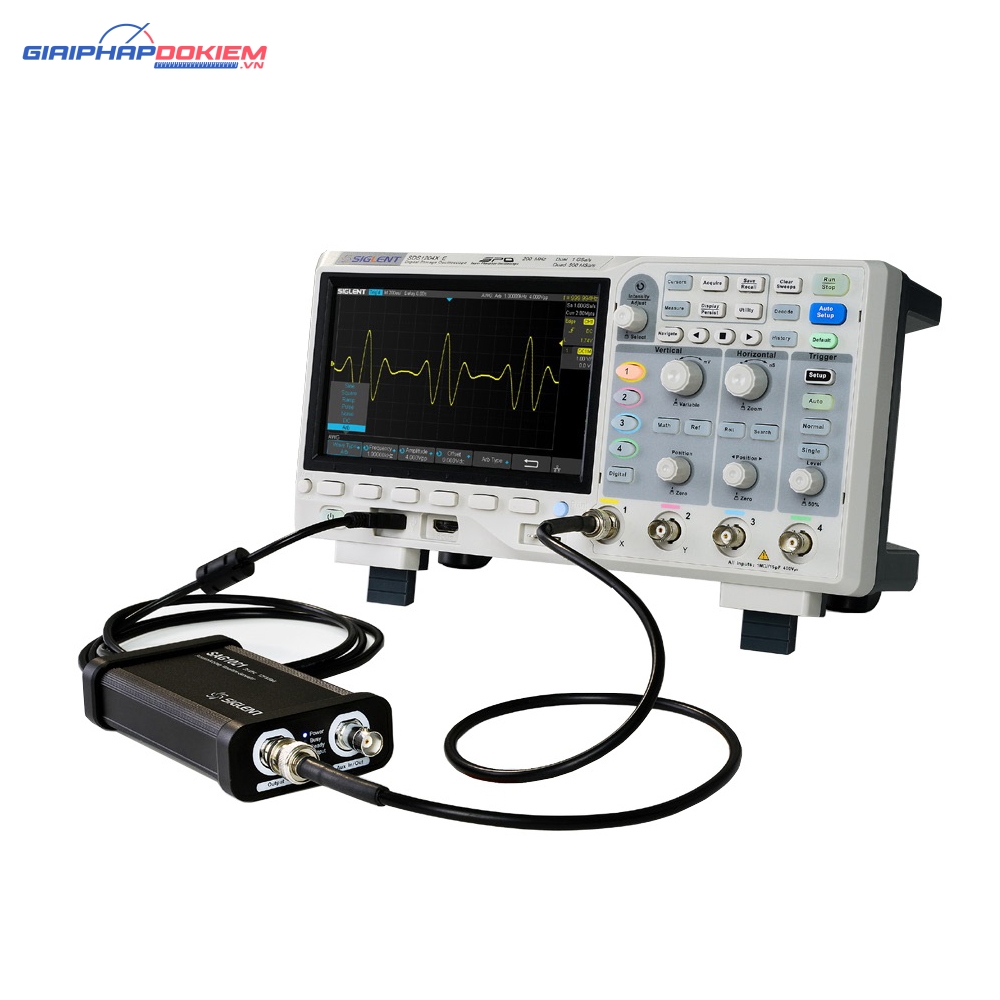

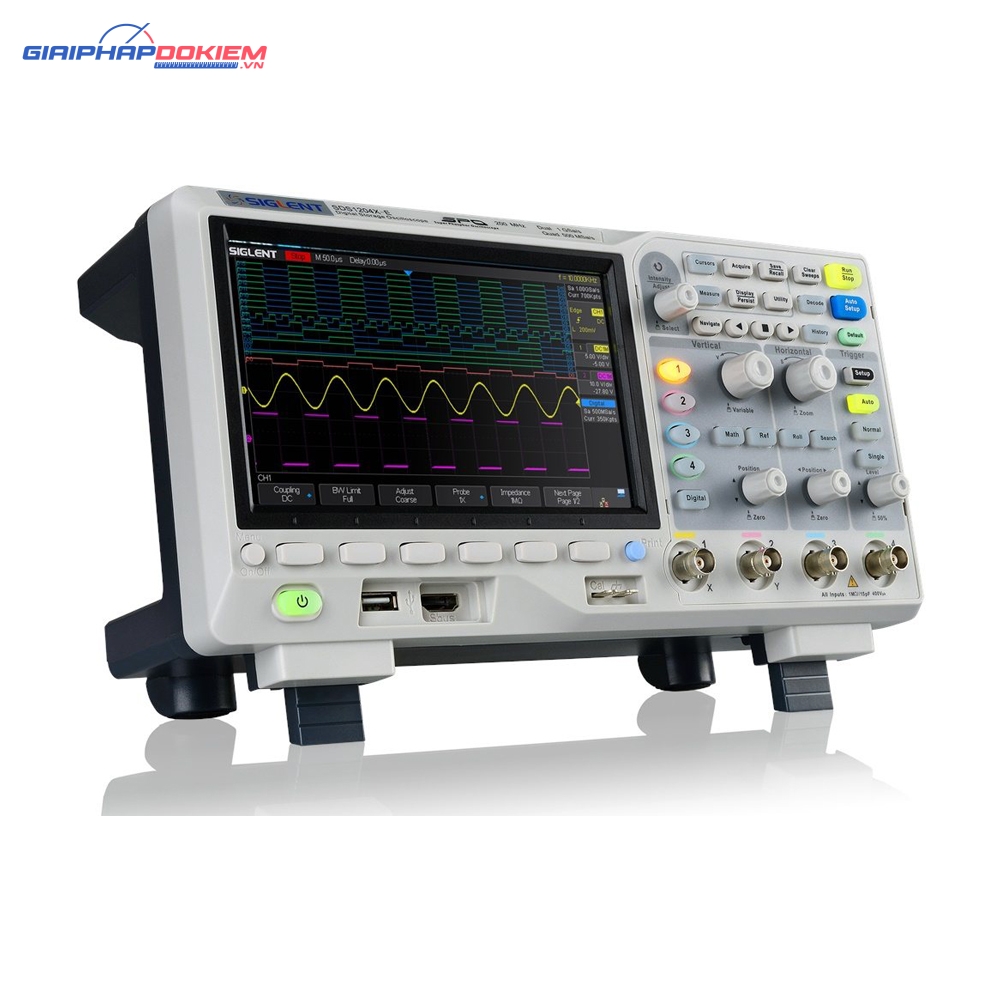

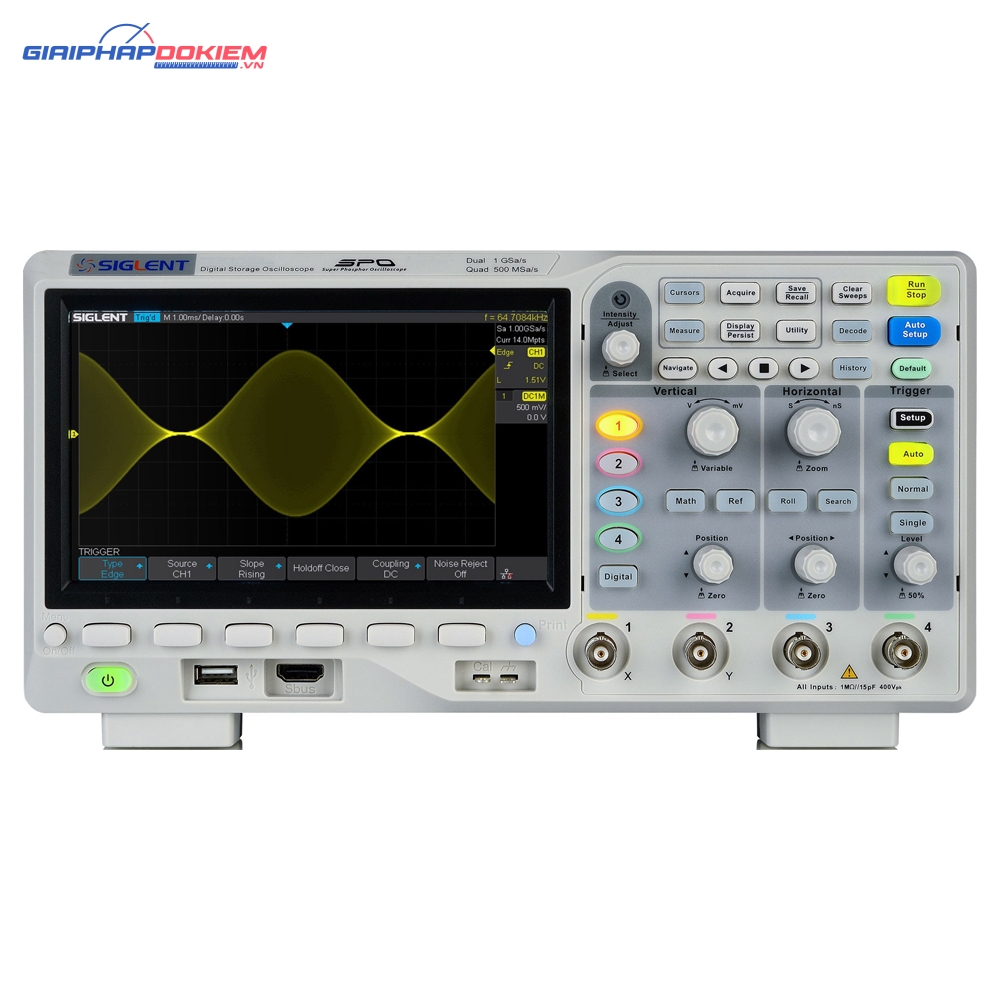

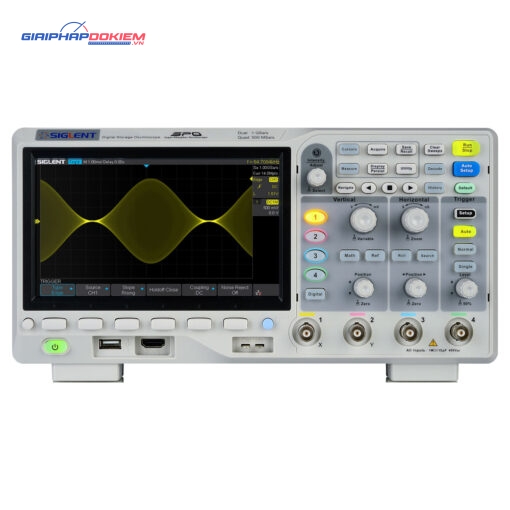

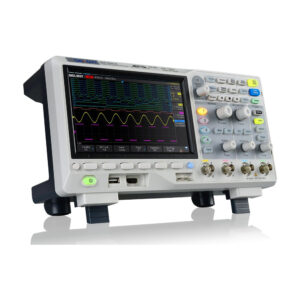

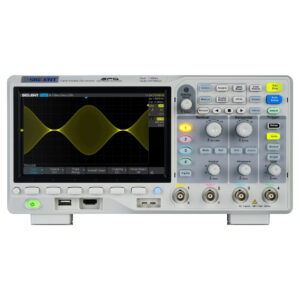

Giới thiệu máy hiện sóng Siglent SDS1104X-E
Siglent SDS1104X-E là dòng máy hiện sóng giá rẻ của Siglent SDS1000X-E với mức băng thông tối đa 100MHz, 4 kênh đo, tốc độ lấy mẫu 1GSa/s, bộ thông số kỹ thuật khá tốt cho các công việc kiểm tra, nghiên cứu cơ bản.
Dòng máy này củng được trang bị công nghệ SPO hiện đại của Siglent cho phép phân tích các tín hiệu thu thập được một cách trực quan và rõ ràng nhất. Ngoài ra, SDS1000X-E còn được nhiều tính năng đa dạng khác mà bạn có thể tham khảo thêm ở bên dưới.
THÔNG SỐ KỸ THUẬT MÁY HIỆN SÓNG SIGLENT SDS1104X-E
– Băng thông: 100 MHz
– Tốc độ lấy mẫu: 1 GSa/s
– Tốc độ chụp dạng sóng: 400,000 wfm/s
– Số kênh đo: 4 kênh + EXT
– Độ sâu bộ nhớ: 14 Mpts/CH
– Loại Trigger: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video
– Serial Trigger & Decoder: I2C, SPI, UART, CAN, LIN
– Kênh kĩ thuật số: 1GSa/s, 14Mpts/CH (Option)
– Module phát xung: 1 kênh, 25MHz, 16kpts (Option)
– Bode Plot: Có
– USB Wifi Adaptor: 802.11b/g/n, WPA-PSK (Option)

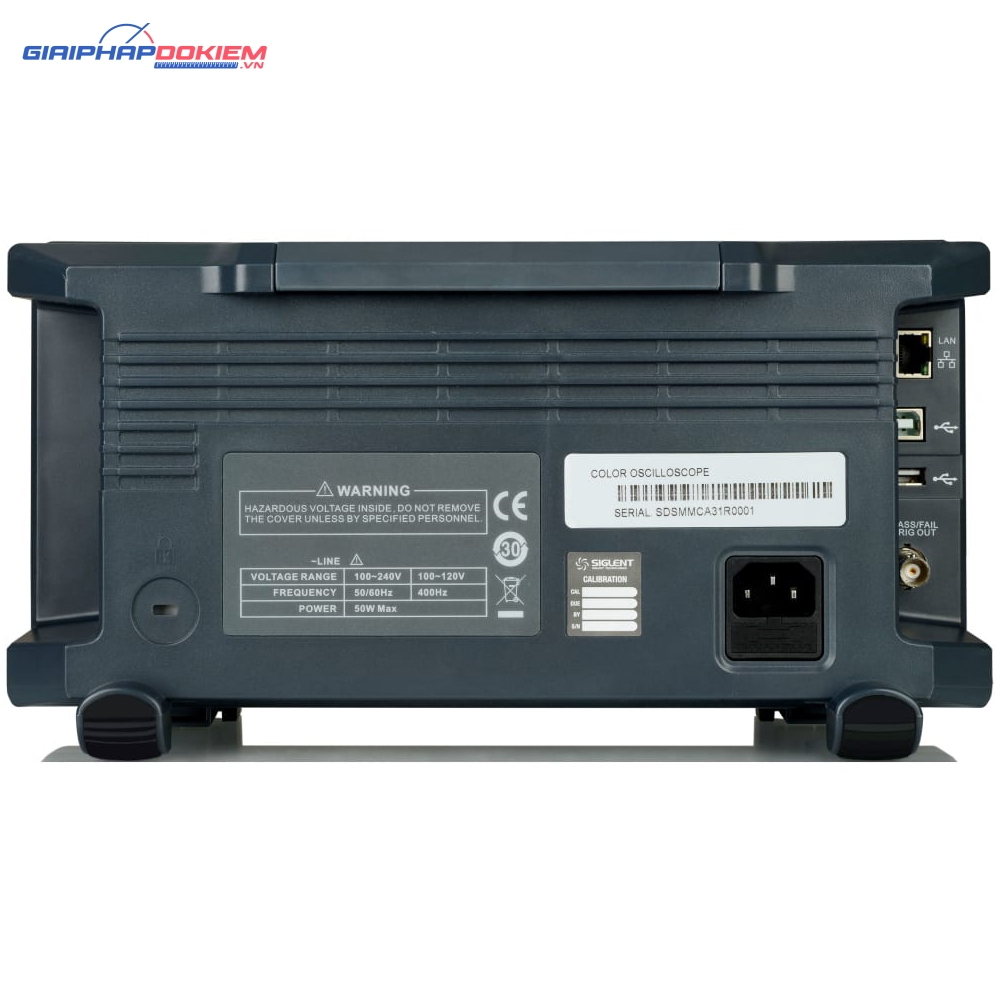

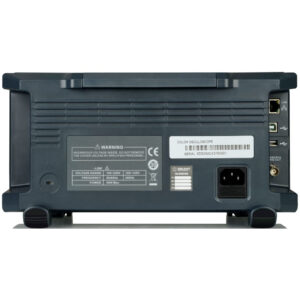

– Cổng kết nối: USB Host, USB Device, LAN, Pass/Fail, Trigger Out, Sbus(Siglent MSO)
– Màn hình: 7 inch TFT–LCD (800 x 480 pixels)
– Trọng lượng: 2.6 kg
