Thiết bị đo kiểm tra ắc quy và pin

Trong các hệ thống lưu trữ năng lượng điện, pin và ắc là thành phần cốt lõi, đóng vai trò như “trái tim” của toàn bộ hệ thống, đảm bảo cung cấp điện năng cho các phụ tải hoạt động hiệu quả. Tuy nhiên, theo thời gian chất lượng của chúng cũng bị suy giảm, nếu không được kiểm tra, khắc phục kịp thời bằng thiết bị đo kiểm tra ắc quy và pin sẽ dẫn đến hậu quả sập nguồn. Chính vì thế, bài viết dưới đây Giải Pháp Đo Kiểm sẽ giới thiệu chi tiết cho bạn về dòng máy đo lường điện chuyên dụng này.

Thiết Bị Đo Kiểm Tra Ắc Quy Và Pin Là Gì?

Thiết bị đo kiểm tra pin và ắc quy là những dụng cụ đo lường điện, được thiết kế chuyên biệt để đánh giá tình trạng hoạt động, chất lượng và tuổi thọ còn lại của các loại pin (Lithium, NiMH, NiCd…) và bình ắc quy (ắc quy chì-axit, ắc quy khô, ắc quy gel) trên thị trường. Thông qua quá trình đo, kiểm tra ắc quy và pin giúp phát hiện sớm các hiện tượng như sunfat hóa bản cực, khô dung dịch hay đứt gãy kết nối bên trong, từ đó giúp kỹ thuật viên đưa ra quyết định bảo dưỡng hoặc thay thế kịp thời, tránh xảy ra sự cố cháy nổ pin, ắc quy.

Khác với các công cụ đo kiểm điện – điện tử phổ biến (như ampe kìm, đồng hồ vạn năng) chỉ có thể đo đạc mức điện áp tại một thời điểm. Các thiết bị đo kiểm tra pin và ắc quy được lập trình sẵn các thuật toán thông minh và phương pháp đo lường phức tạp (như phát dòng điện xoay chiều tần số cao), nhằm phân tích chất lượng điện lưu trữ bên trong bình.

Các Thông Số Quan Trọng Cần Đo Khi Kiểm Tra Ắc Quy Và Pin

Để đánh giá một cách chính xác, khách quan và toàn diện nhất về chất lượng của ắc quy và pin, chúng ta không chỉ dựa vào 1 chỉ số duy nhất nào, mà cần thông qua nhiều tiêu chí đồng thời. Đó chính là lý do thiết bị đo kiểm tra ắc quy và pin được ra đời. Dưới đây là 6 thông số điện cốt lõi khi đo kiểm pin và ắc quy thực tế, cũng như dòng thiết bị đo lường chuyên dụng này cần có:

Điện áp (Voltage)

Điện áp là thông số điện cơ bản nhất của bất cứ dòng điện nào (AC hay DC), có ký hiệu là V và đơn vị đo là Volt. Giá trị này cho biết mức độ chênh lệch điện thế giữa hai cực của pin/ắc quy. Bên cạnh đó, với đặc trưng của các thiết bị điện ắc quy và pin, việc chỉ đo điện áp hở mạch (khi không có tải) là chưa đủ.

Bởi vì, một bình ắc quy đã bị chai hỏng vẫn có thể đo ra giá trị chính xác (giả sử 12V) khi đo không tải, nhưng khi kết nối với tải điện giá trị điện áp đo được có thể nhanh chóng giảm xuống 0.

Nội trở (Internal Resistance)

Nếu điện áp là chỉ số quan trọng để kiểm tra ắc quy và pin có còn hoạt động nữa hay không, thì nội trở là chỉ số quan trọng nhất để đánh giá mức độ lão hóa của bình ắc quy. Mỗi viên pin và bình ắc quy đều có một giá trị nội trở tự nhiên. Theo thời gian và sự lão hóa tự nhiên của các linh kiện điện sẽ làm cho giá trị nội trở tăng lên so với ban đầu. Nội trở càng cao, dòng điện sinh ra càng yếu, lâu dài sẽ làm cho bình nhanh nóng và mất năng lượng.

Chính vì thế, máy đo nội trở giúp người dùng phát hiện sự suy giảm này ngay cả khi điện áp vẫn hiển thị bình thường.

Dung lượng (Capacity)

Dung lượng (đơn vị đo là Ampere-giờ – Ah) thể hiện khả năng lưu trữ điện năng tối đa của bình. Ví dụ, một bình ắc quy 100Ah lý thuyết có thể cung cấp dòng điện 10A liên tục trong 10 giờ. Máy kiểm tra dung lượng sẽ đo lường xem dung lượng thực tế hiện tại còn lại bao nhiêu phần trăm so với dung lượng thiết kế ban đầu.

Dòng xả và dòng nạp

Là 2 thông số đại diện cho khả năng hoạt động của ắc quy và pin, trong đó:

• Dòng xả: Là giá trị dòng điện (cường độ dòng điện) tối đa mà ắc quy và pin có thể cung cấp liên tục cho tải mà không làm hỏng bình. Chỉ số này rất quan trọng đối với loại ắc quy khởi động.
• Dòng nạp: Là giá trị dòng điện được đưa vào để sạc đầy bình thông qua bộ sạc, việc kiểm tra giúp đảm bảo bộ sạc có hoạt động đúng với công suất hay không, tránh tình trạng sạc nhồi (quá dòng) làm phù bình.

Trạng thái sức khỏe pin (SOH)

SOH (State of Health) là một chỉ số phần trăm (%) tổng hợp, phản ánh tình trạng “sức khỏe” tổng thể của pin so với khi mới xuất xưởng. Mức SOH 100% nghĩa là pin hoàn hảo. Khi SOH giảm xuống dưới 80% (đối với pin Lithium) hoặc thấp hơn, thiết bị đo kiểm tra ắc quy và pin sẽ phát cảnh báo người dùng biết để lên kế hoạch thay thế phù hợp, kịp thời.

Trạng thái sạc (SOC)

SOC (State of Charge) hiển thị mức năng lượng hiện tại đang có trong bình, tương tự như kim báo xăng trên xe máy hay phần trăm pin trên điện thoại. SOC giúp kỹ thuật viên biết được bình đã được sạc đầy hay chưa trước khi tiến hành các bài test sâu hơn.

Các Loại Thiết Bị Đo Kiểm Tra Ắc Quy Và Pin Phổ Biến Hiện Nay

Hiện nay trên thị trường có rất nhiều thiết bị đo kiểm tra pin và ắc quy khác nhau, để đáp ứng mọi nhu cầu sử dụng thực tế, cơ bản đến phân tích chuyên sâu. Dưới đây là các dòng máy phổ biến nhất trên thị trường:

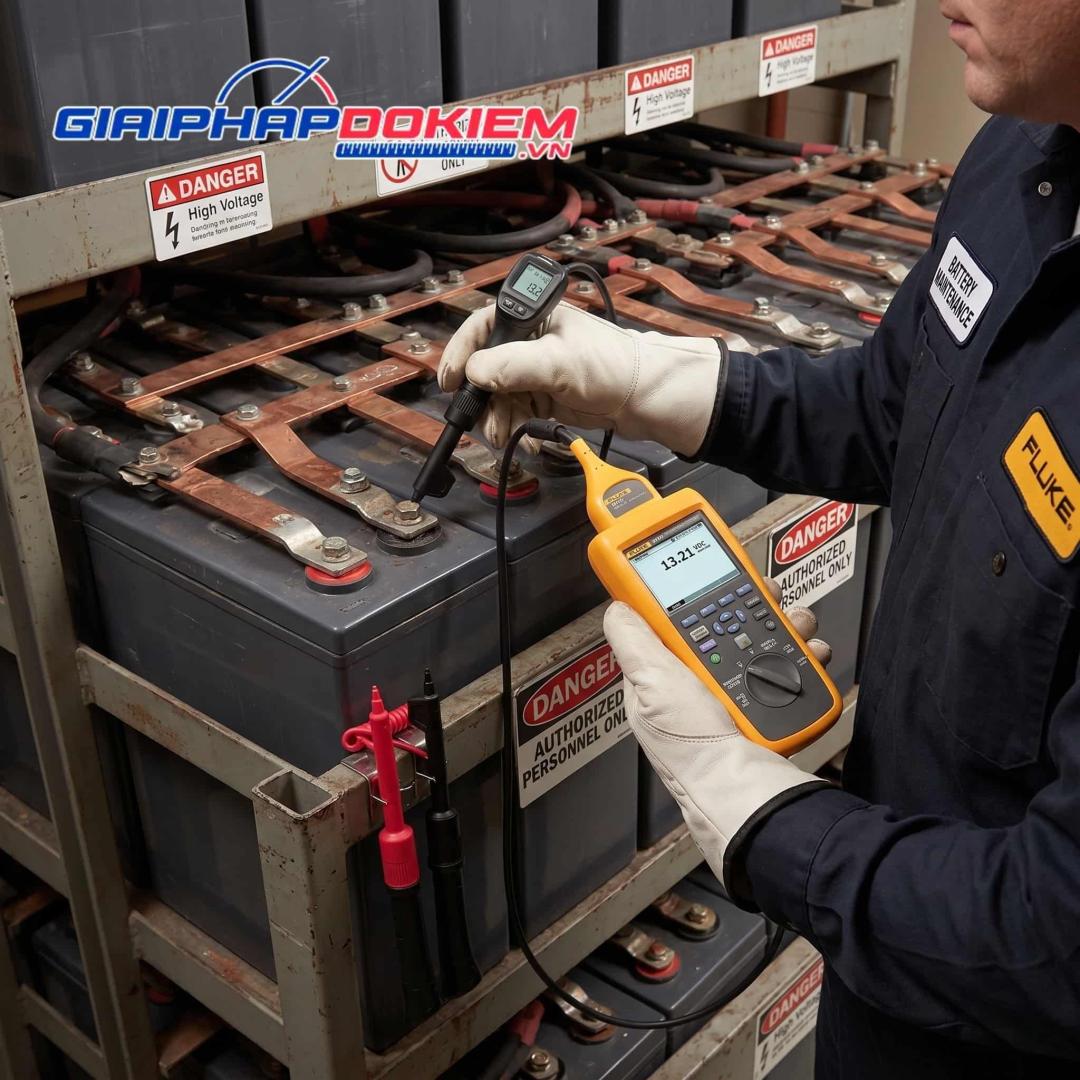

Đồng hồ đo điện áp pin và ắc quy

Đây là các thiết bị đồng hồ vạn năng AC/AD cơ bản hoặc các model đo volt chuyên dụng kẹp trực tiếp vào hai cực của bình.

• Ưu điểm: Giá thành cực kỳ rẻ, nhỏ gọn, dễ thao tác và cho kết quả nhanh chóng.
• Nhược điểm: Chỉ đo được điện áp tĩnh. Không thể đánh giá được dung lượng thực tế hay giá trị nội trở của bình. Không phát hiện được ắc quy ảo (điện áp cao nhưng không có dòng tải), cũng như không phát hiện được tình trạng ắc quy ảo, có điện áp cao nhưng không có dòng tải.

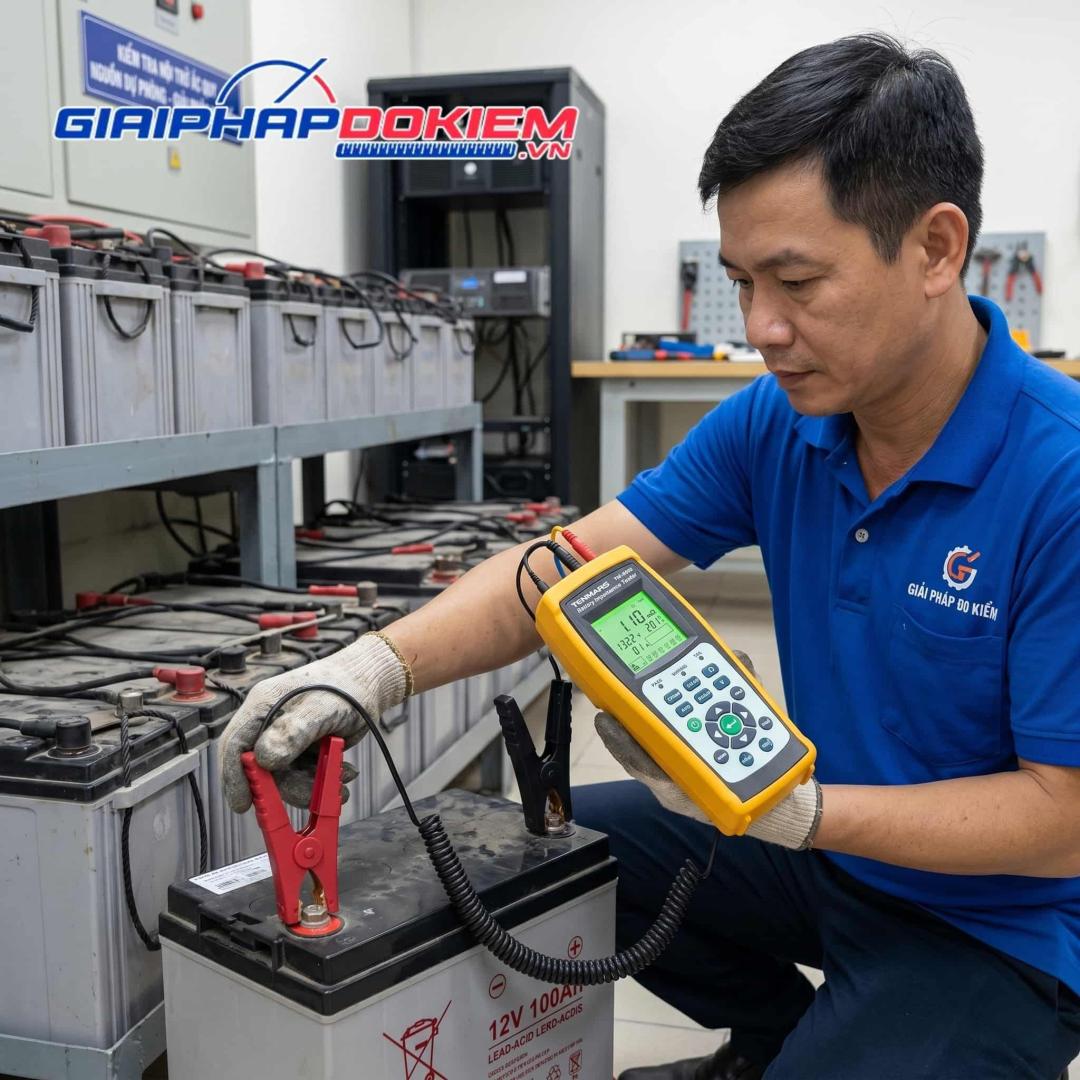

Máy đo nội trở ắc quy

Máy đo nội trở ắc quy là dòng máy kiểm tra ắc quy pin chuyên dụng cao cấp để đo lường chính xác giá trị nội trở của bình. Khác với các loại máy khác, dòng máy này sử dụng phương pháp đo tổng trở xoay chiều (AC Impedance) bằng cách nạp một dòng điện xoay chiều tần số cao (thường là 1kHz) để đo lường sự thay đổi điện áp cực nhỏ. Từ đó, tính toán ra giá trị nội trở mΩ chính xác, mà không cần phải xả điện của bình.

Việc đo kiểm giá trị nội trở bình ắc quy cần thực hiện thường xuyên, định kỳ (hàng tháng hoặc hàng quý) để kiểm soát tốt quá trình lão hóa của từng bình trong toàn bộ hệ thống. Nhất là các hệ thống ắc quy dự phòng UPS, trạm viễn thông,…

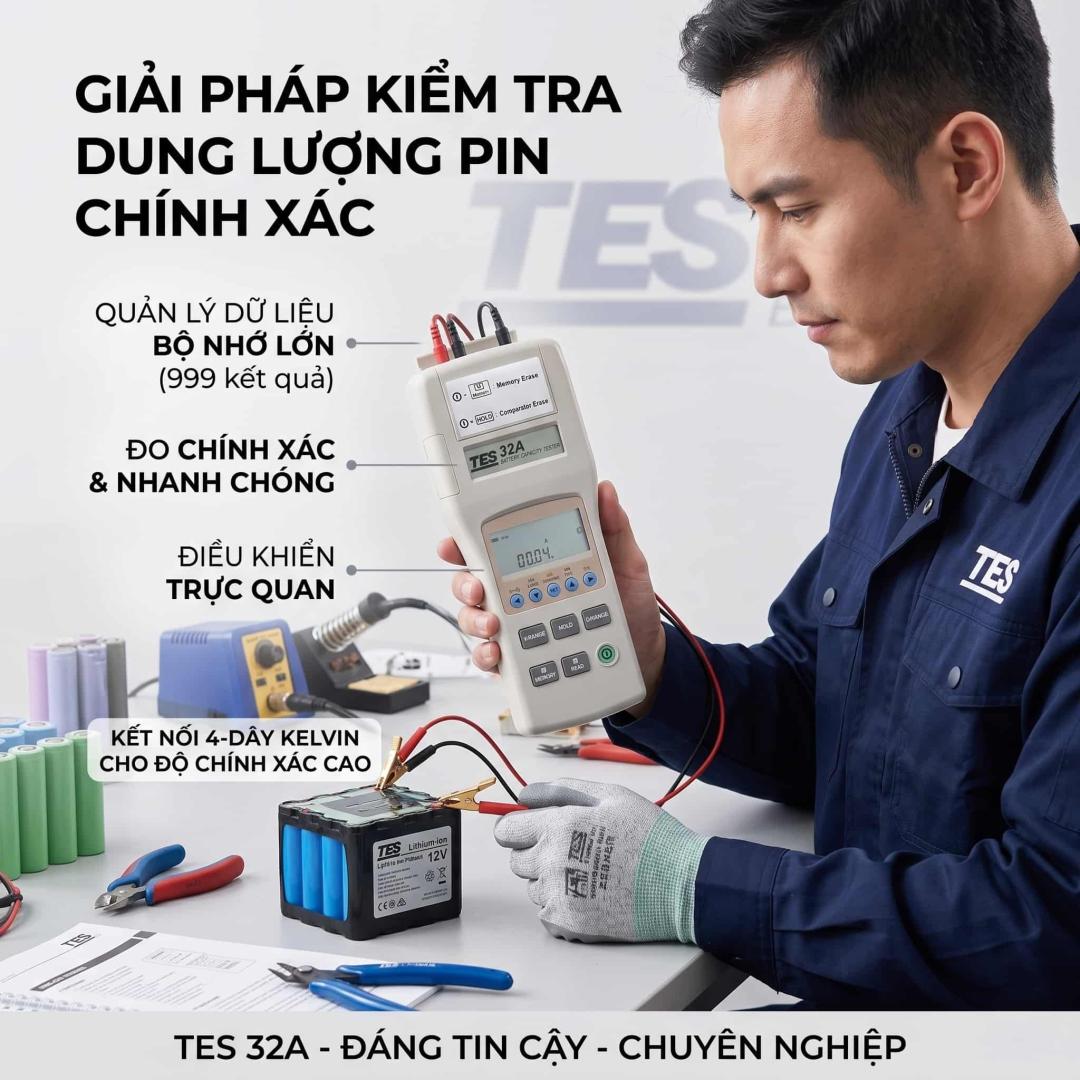

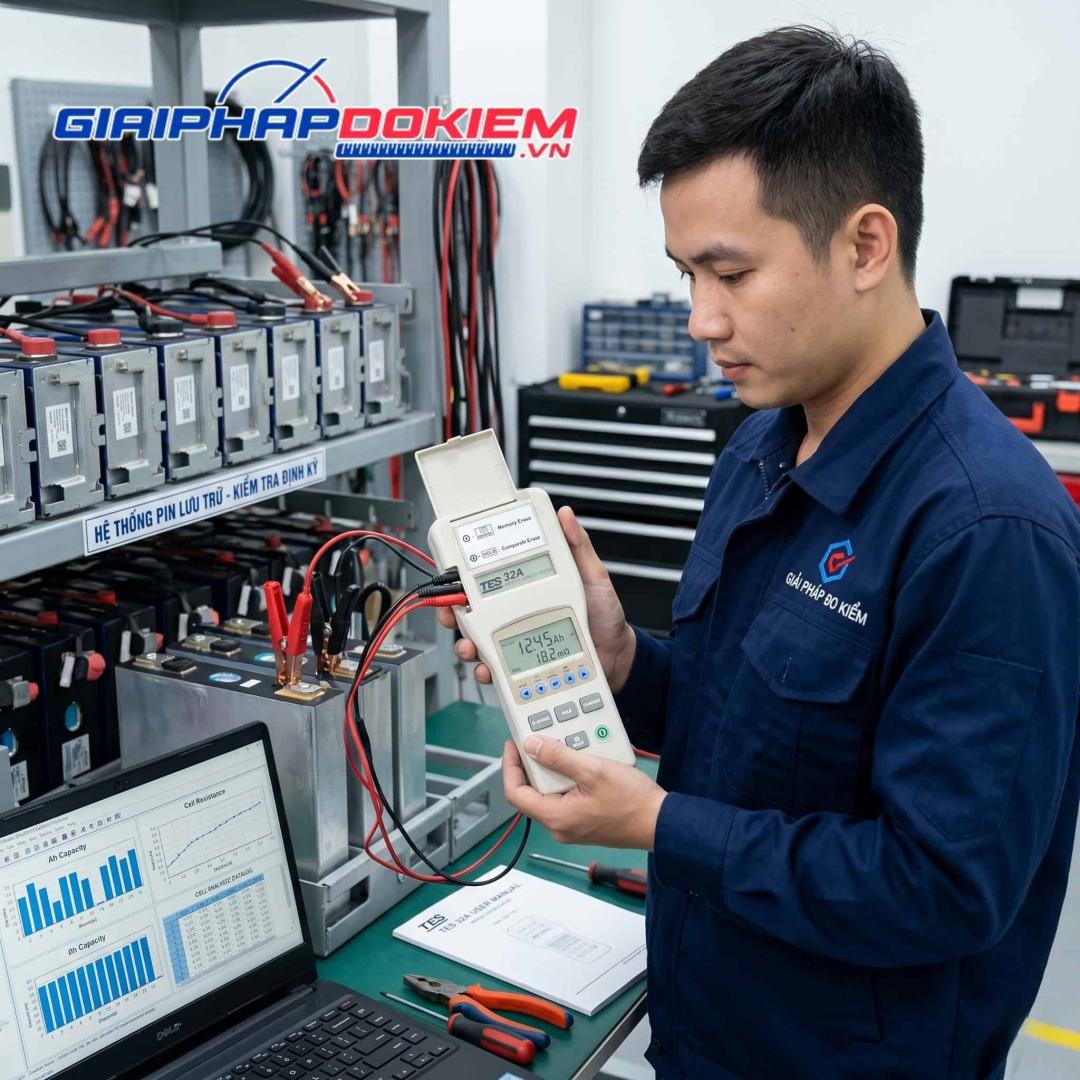

Máy kiểm tra dung lượng pin

Đây là dòng máy đo dung lượng pin bằng nguyên lý “xả tải giả”. Cụ thể, thiết bị này sẽ hút cạn năng lượng của pin theo một dòng xả được cài đặt trước, dựa trên thời gian xả thực tế để đưa ra kết quả chính xác. Vì thế, ưu điểm nổi bật của dòng máy này là độ chính xác 100% và đặc biệt không bị ảnh hưởng bởi các yếu tố nhiễu. Nhược điểm là mất nhiều thời gian.

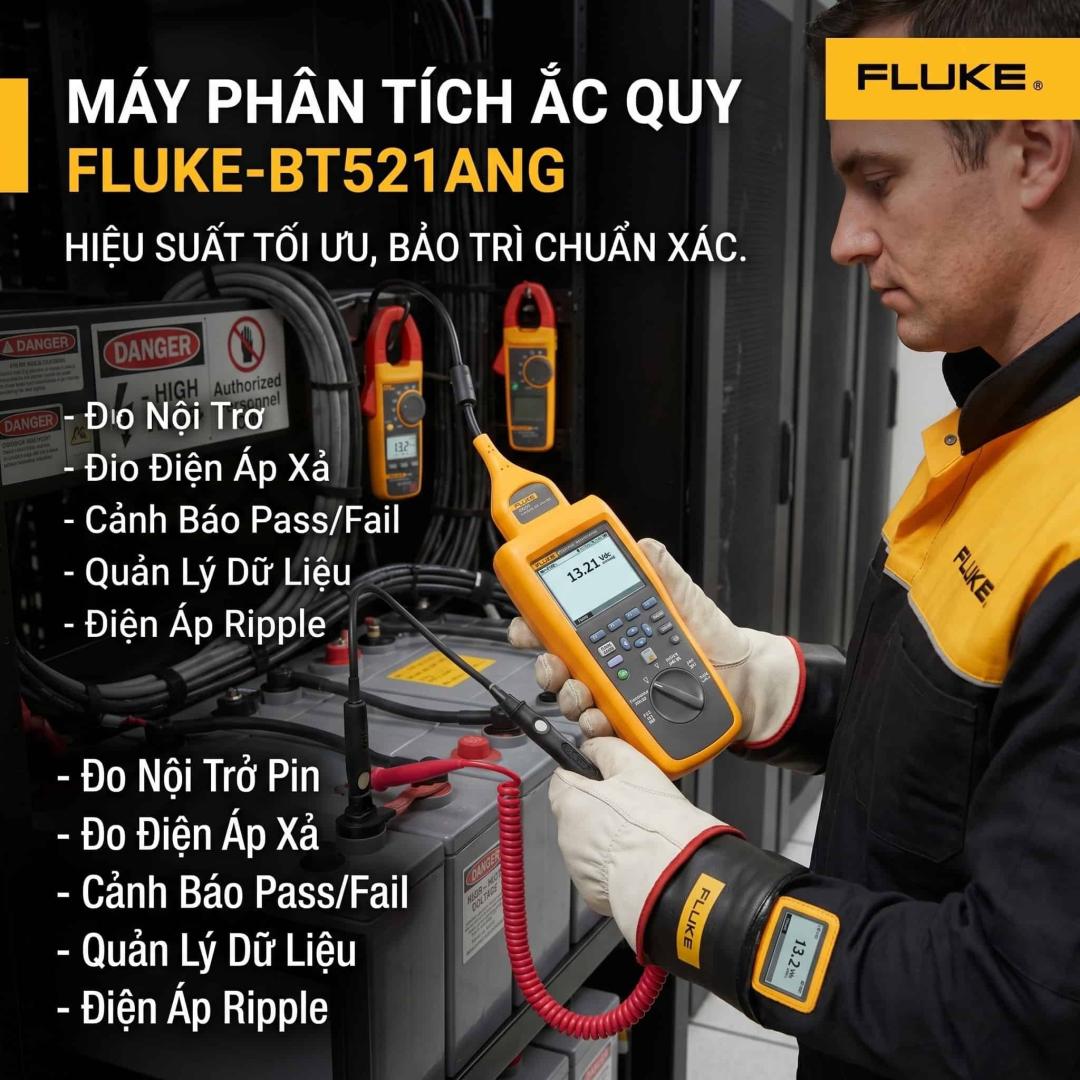

Máy phân tích pin chuyên dụng

Hay còn gọi là thiết bị đo công suất kiểm tra pin và ắc quy, thường được tích hợp phần mềm phân tích chuyên sâu để dễ dàng theo dõi và phân tích dữ liệu lớn. Chúng được sử dụng phổ biến trong các nhà máy sản xuất pin, trung tâm nghiên cứu R&D, phòng thí nghiệm hiệu chuẩn, hoặc các đơn vị lắp ráp xe điện chuyên nghiệp.

Không những thế, chúng còn có nhiều tính năng hữu ích như đo đồng thời điện áp, nội trở, nhiệt độ; vẽ biểu đồ đường cong xả sạc trực tiếp trên màn hình; kết nối máy tính để xuất báo cáo kiểm định theo tiêu chuẩn quốc tế.

Hệ thống giám sát pin online

Hệ thống giám sát pin online là tập hợp các cảm biến gắn cố định trên từng cell pin (ví dụ như hệ thống điện mặt trời) để truyền dữ liệu liên tục 24/7 về máy chủ trung tâm. Trên thực tế, chúng chủ yếu được ứng dụng trong các trung tâm dữ liệu, UPS và viễn thông để gửi cảnh báo qua SMS/Email nếu phát hiện một bình có nội trở tăng cao bất thường, ngăn chặn nguy cơ cháy nổ hoặc gián đoạn điện.

Thiết Bị Đo Pin Và Thiết Bị Đo Ắc Quy Có Gì Khác Nhau?

Mặc dù đều được sử dụng để kiểm tra tình trạng của các thiết bị lưu trữ năng lượng, nhưng thiết bị đo pin và máy kiểm tra ắc quy được thiết kế để đáp ứng những đặc tính kỹ thuật khác nhau của từng loại nguồn điện. Cụ thể:

Top 3 Thương Hiệu Máy Đo Kiểm Tra Ắc Quy Và Pin Nổi Tiếng Nhất

Trên thị trường thiết bị đo kiểm tra ắc quy và pin bạn có thể dễ dàng tìm thấy hàng trăm sản phẩm đến từ những thương hiệu khác nhau trên toàn Thế Giới. Trong đó, nổi bật nhất là phải kể đến các thương hiệu dưới đây, luôn được đánh giá cao nhờ độ chính xác, độ tin cậy và khả năng đáp ứng các yêu cầu kiểm tra chuyên sâu trong lĩnh vực điện, viễn thông, UPS và hệ thống lưu trữ năng lượng.

Thương hiệu Hioki – Tiêu chuẩn công nghiệp Nhật Bản

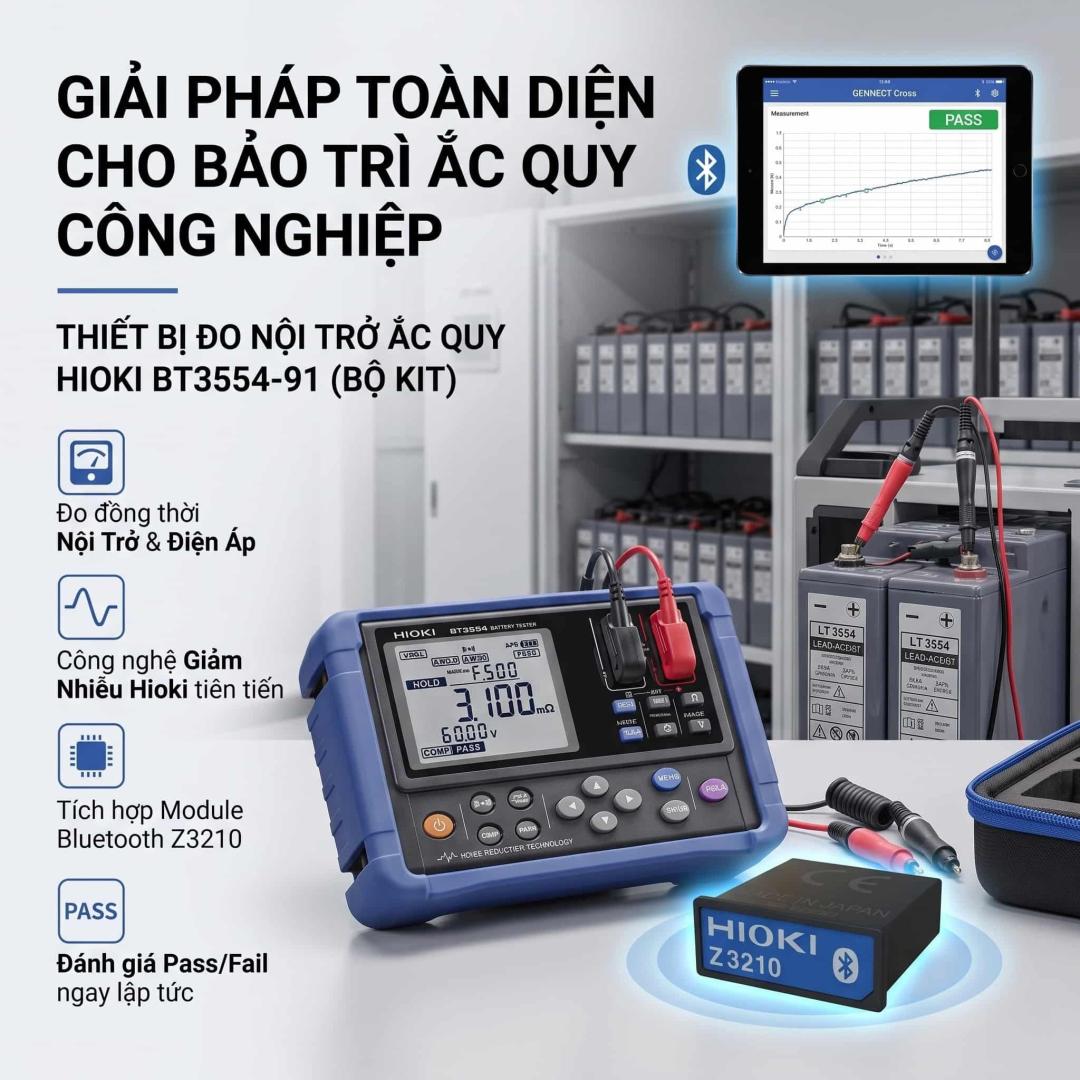

Hioki là cái tên luôn nằm trong vị trí top đầu các thiết bị đo lường điện đáng tin cậy với chính xác cao. Đặc biệt là dòng máy đo nội trở ắc quy của Hioki (tiêu biểu là model Hioki BT3554-51) được xem là “tiêu chuẩn vàng” trong bảo trì trạm viễn thông và UPS.

Điểm mạnh:

• Công nghệ lọc nhiễu đỉnh cao, cho phép đo chính xác nội trở ngay cả khi hệ thống đang hoạt động.
• Đầu đo dạng kim L-type độc quyền, giúp chạm tới những khe cắm ắc quy chật hẹp nhất.
• Tích hợp kết nối Bluetooth lưu trực tiếp dữ liệu vào ứng dụng điện thoại.

Thương hiệu Fluke – Bền bỉ và An toàn

Không thua kém gì các model tiêu chuẩn Nhật Bản, thiết bị đo kiểm tra pin và ắc quy Fluke là biểu tượng của sự “nồi đồng cối đá” và mức độ an toàn cao nhất trong môi trường công nghiệp. Đặc biệt là dòng sản phẩm Fluke 500 Series (Fluke BT510, BT521) luôn được lòng các kỹ sư điện lực trên toàn Thế Giới.

Điểm mạnh:

• Thiết kế cực kỳ cứng cáp, chịu va đập tốt.

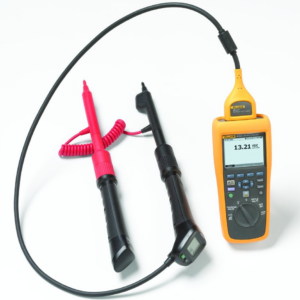

• Tích hợp màn hình hiển thị trực tiếp trên thân que đo (BT520), giúp người dùng không phải ngoái nhìn máy chính khi đang thao tác ở vị trí khó.
• Phần mềm phân tích đi kèm cực kỳ trực quan, hỗ trợ thiết lập hồ sơ riêng cho từng dãy ắc quy.

Thương hiệu Uni-T – Phân khúc giá rẻ tối ưu

Nếu thiết bị đo kiểm tra pin và ắc quy Hioki và Fluke thống trị trong phân khúc cao cấp, thì các dòng sản phẩm có nguồn gốc xuất xứ từ Trung Quốc, nhất là thương hiệu Uni-T là “bá chủ” trong phân khúc phổ thông. Uni-T cung cấp đa dạng thiết bị đo kiểm tra pin và ắc quy có hiệu năng/giá thành cực kỳ xuất sắc.

Điểm mạnh:

• Mức giá dễ tiếp cận, chỉ bằng 1/3 hoặc 1/4 so với các hãng lớn.
• Mặc dù giá rẻ nhưng vẫn đảm bảo đầy đủ các chức năng cơ bản như đo nội trở AC, đo điện áp và lưu trữ dữ liệu.

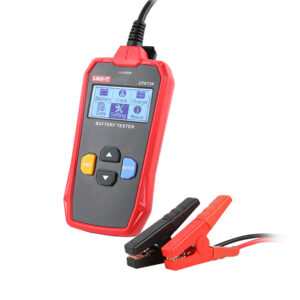

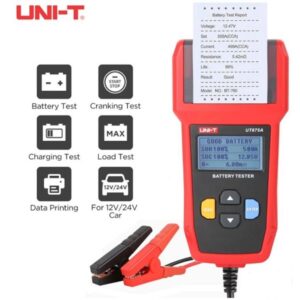

• Các model tiêu biểu như Uni-T UT673A/UT675A rất phù hợp cho gara sửa chữa ô tô, xe máy điện hoặc người dùng cá nhân DIY.

Hướng Dẫn Chọn Thiết Bị Đo Kiểm Tra Ắc Quy Và Pin Phù Hợp Cho Người Mới

Để dễ dàng sở hữu được thiết bị đo kiểm tra pin và ắc quy phù hợp, đáp ứng đầy đủ nhu cầu sử dụng và tiêu chuẩn an toàn điện trong các lĩnh vực – ngành nghề khác nhau, bạn cần dựa vào 3 tiêu chí cốt lõi dưới đây:

1. Theo loại pin hoặc ắc quy:
   • Đo ắc quy ô tô (12V/24V) → Chọn máy test bình ắc quy có chức năng đo CCA.
   • Đo hệ thống tổ hợp UPS/Viễn thông (tổng điện áp cao) → Chọn thiết bị đo kiểm tra ắc quy và pin có chức năng đo nội trở chuyên dụng.
   • Bạn đo cell pin Lithium (18650/32650) → Chọn máy đo nội trở pin đa năng, cầm tay, nhỏ gọn.
2. Theo mục đích sử dụng:
   • Kiểm tra nhanh tình trạng sống/chết của bình → Máy đo nội trở.
   • Đánh giá định mức dung lượng để tái chế, đóng khối pin -> Máy kiểm tra dung lượng.
3. Theo ngân sách đầu tư
   • Dưới 3 triệu: Phù hợp với các thiết bị đo kiểm tra pin và ắc quy Uni-T phổ biến trong ngành ô tô.
   • Từ 10 – 30 triệu VNĐ: Đa dạng sự lựa chọn máy phân tích tầm trung, phù hợp cho xưởng dịch vụ lớn.
   • Trên 50 triệu VNĐ: Nên chọn các dòng thiết bị chuyên dụng cho phòng thí nghiệm đến từ thương hiệu Hioki và Fluke

Quy Trình Kiểm Tra Tình Trạng Ắc Quy Và Pin Chuẩn Kỹ Thuật

Quy trình kiểm tra tình trạng ắc quy và pin đầy đủ, chuẩn kỹ thuật bao gồm các bước cơ bản dưới đây:

• Bước 1 – Kiểm tra ngoại quan: Đảm bảo ắc quy không bị phồng rộp, nứt vỡ rò rỉ hóa chất hay các cọc bình không bị oxit hóa.
• Bước 2 – Cài đặt thông số đo kiểm: Khởi động máy, chọn dải đo điện áp (V) và nội trở (mΩ) phù hợp. Nhập các thông số tiêu chuẩn của ắc quy (như Ah, CCA) vào máy nếu máy có chức năng phân tích Pass/Fail.
• Bước 3 – Kết nối que đo: Kẹp chặt các que đo vào cọc âm của bình và cọc dương. Lưu ý: Nên lựa chọn que đo loại Kelvin 4 dây để loại bỏ điện trở của dây dẫn, đảm bảo độ chính xác cao nhất.
• Bước 4 – Đọc kết quả và lưu trữ: Đợi vài phút (thường từ 1-3 phút) để máy ổn định số liệu. Khi kết quả hiển thị trên màn hình, ghi lại các thông số nội trở và điện áp thực tế. Trong trường hợp giá trị nội trở cao hơn 1.5 đến 2 lần so với mức tham chiếu ban đầu, bắt buộc phải thay mới để đảm bảo khả năng cung cấp điện bình thường.
• Bước 5 – Tháo dỡ và xử lý kết quả đo: Tắt máy, tháo que đo ra khỏi bình ắc quy, pin và thiết bị đo theo thứ tự. Kết nối máy đo với máy tính để tiến hành nghiên cứu, phân tích số liệu.

Những Sai Lầm Thường Gặp Khi Kiểm Tra Ắc Quy Và Pin

1. Đo ngay sau khi vừa sạc đầy hoặc vừa xả tải nặng: Lúc này, trên bề mặt tấm lắc của ắc quy xuất hiện hiện tượng phân cực, làm điện áp bị đẩy lên ảo. Tốt nhất cần để bình nghỉ từ 2-4 tiếng trước khi tiến hành đo đạc.
2. Bỏ qua yếu tố nhiệt độ: Nhiệt độ ảnh hưởng rất lớn đến các phản ứng hóa học. Ắc quy đo ở 10°C sẽ có nội trở và điện áp khác biệt so với khi đo ở 30°C. Do đó, cần ưu tiên các máy đo có tích hợp cảm biến nhiệt độ.
3. Không kiểm tra kỹ que đo trước khi thực hiện: Một que đo chất lượng kém sẽ cộng thêm điện trở của chính nó vào kết quả đo bình, khiến máy báo sai lệch, đánh giá sai bình tốt thành bình hỏng.

Báo Giá Thiết Bị Đo Kiểm Tra Ắc Quy Và Pin Được Ưa Chuộng Nhất Trên Thị Trường

Lưu ý: Giá bán thiết bị đo kiểm tra ắc quy và pin trên đây chỉ mang tính chất tham khảo, có thể thay đổi theo từng thời điểm. Bên cạnh đó, chưa bao gồm thuế (VAT), chi phí vận chuyển và khuyến mãi, giảm giá của nhà cung cấp,… Để biết chính xác chi phí cần bỏ ra để sở hữu được thiết bị đo kiểm pin và ắc quy chính hãng, quý khách hàng vui lòng liên hệ trực tiếp đến số hotline 0901.668.234.

Mua Thiết Bị Đo Kiểm Tra Ắc Quy Và Pin Ở Đâu Uy Tín?

Các thiết bị đo lường chuyên dụng mang tính kỹ thuật cao, do đó bạn tuyệt đối không nên mua hàng trôi nổi, không rõ nguồn gốc trên thị trường để tránh sai số dẫn đến các sự cố đáng tiếc. Bạn nên tìm kiếm các nhà nhập khẩu và phân phối trực tiếp từ hãng.

Tại Việt Nam, bạn có thể tham khảo công ty Giải Pháp Đo Kiểm (MTS) – một trong những đơn vị uy tín hàng đầu chuyên phân phối các thiết bị đo lường điện, đo kiểm tra pin/ắc quy từ các thương hiệu lớn như Hioki, Fluke, Kyoritsu, Uni-T,… Ngoài ra, khi mua hàng tại hệ thống uy tín của Giải Pháp Đo Kiểm sẽ giúp bạn yên tâm hoàn toàn vì:

• Cam kết hàng chính hãng 100%, đầy đủ giấy tờ chứng nhận xuất xứ và chất lượng (CO/CQ).
• Chính sách bảo hành chính hãng từ nhà sản xuất, quy trình xử lý lỗi kỹ thuật nhanh chóng.
• Đội ngũ kỹ sư có chuyên môn sâu, trực tiếp tư vấn chọn model đúng với quy mô công trình và hỗ trợ dịch vụ hiệu chuẩn định kỳ sau mua.
• Cung cấp dịch vụ hiệu chuẩn thiết bị đo pin và ắc quy theo chuẩn Quốc Tế.
• Danh mục sản phẩm đa dạng, phong phú, giá cả cạnh tranh nhất trên thị trường và dịch vụ giao hàng tận nơi trên khắp cả nước.

Câu Hỏi Thường Gặp (FAQ)

Thiết bị đo nội trở có thay thế được phép thử dung lượng không?

Không hoàn toàn. Mặc dù máy đo nội trở là thiết bị “khám tổng quát” nhanh chóng, tiện lợi có thể đánh giá được 80-90% tình trạng của pin và ắc quy. Tuy nhiên, để biết chính xác 100% dung lượng thực tế, bạn cần phải xả dung lượng pin và đo đạc một cách hoàn chỉnh.

Bao lâu nên kiểm tra ắc quy một lần?

Tần suất kiểm tra ắc quy, pin có thể được thực kỳ hàng tháng, hàng quý hoặc hàng năm, tùy theo tần suất sử dụng thực tế.

Pin Lithium có cần đo nội trở không?

Có, thậm chí là rất cần thiết. Đặc biệt là đối với các loại pin Lithium trong xe điện hay lưu trữ điện mặt trời, giúp đảm bảo toàn bộ hệ thống cung cấp năng lượng điện hoạt động ổn định, đồng đều.

Thiết bị nào phù hợp cho UPS?

Đối với ứng dụng đo kiểm UPS nên chọn các dòng thiết bị đo nội trở có chức năng lọc nhiễu AC và có dải đo điện áp cao như các model nêu trên, để đảm bảo độ chính xác và an toàn đo.

Nên chọn máy đo cầm tay hay máy phân tích pin?

Việc chọn máy đo cầm tay hay máy phân tích pin chuyên dụng, phụ thuộc trực tiếp vào điều kiện làm việc cụ thể. Nếu:

• Làm việc tại hiện trường: Máy đo nội trở cầm tay là lựa chọn tối ưu, giúp dễ dàng đo đạc ở nhiều vị trí khác nhau.
• Làm việc trong nhà xưởng lắp ráp, trung tâm bảo hành, làm việc cố định tại bàn thao tác: Máy phân tích pin để bàn vừa đảm bảo kết quả đo chính xác, vừa thể hiện sự chuyên nghiệp với đối tác và khách hàng.

Nếu bạn vẫn còn đang phân vân không biết nên lựa chọn thiết bị đo kiểm tra ắc quy và pin nào phù hợp với nhu cầu và ngân sách của mình. Đừng ngần ngại, hãy liên hệ ngay với Giải Pháp Đo Kiểm để được tư vấn và hỗ trợ tận tình.
