Thiết Bị Đo Hệ Thống Điện Mặt Trời Kyoritsu

Trong kỷ nguyên năng lượng tái tạo, việc vận hành và bảo trì hệ thống điện mặt trời (PV) đòi hỏi sự chính xác tuyệt đối để đảm bảo hiệu suất và an toàn. Thiết bị đo hệ thống điện mặt trời Kyoritsu từ lâu đã trở thành “người bạn đồng hành” không thể thiếu của các kỹ sư O&M và đơn vị EPC. Bài viết này sẽ phân tích chi tiết lý do tại sao dòng thiết bị này lại quan trọng và các model Kyoritsu nào đang dẫn đầu thị trường hiện nay.

Vì Sao Cần Thiết Bị Đo Chuyên Dụng Cho Hệ Thống Điện Mặt Trời?

Khác với các hệ thống điện dân dụng AC thông thường, điện mặt trời sở hữu những đặc tính kỹ thuật riêng biệt, đòi hỏi các thiết bị đo kiểm phải được thiết kế chuyên dụng.

Hệ thống điện mặt trời hiện đại, đặc biệt là các dự án Solar Farm hoặc áp mái công nghiệp, thường vận hành ở mức điện áp DC cực cao, từ 1000V đến 1500V. Các loại đồng hồ vạn năng thông thường (thường chỉ chịu được 600V – 1000V CAT III) sẽ không đảm bảo an toàn và dễ dẫn đến cháy nổ thiết bị khi đo kiểm trực tiếp trên các String pin.

Dòng điện một chiều (DC) không có điểm cắt bằng 0 như dòng xoay chiều (AC), do đó khi xảy ra sự cố hoặc ngắt kết nối không đúng cách, hồ quang điện DC cực kỳ nguy hiểm và khó dập tắt. Thiết bị đo chuyên dụng Kyoritsu được trang bị các tiêu chuẩn bảo vệ cao nhất để ngăn ngừa rủi ro này cho kỹ thuật viên.

Lỗi chạm đất là nguyên nhân hàng đầu gây cháy nổ và giảm hiệu suất hệ thống Solar. Việc đo điện trở cách điện cho tấm pin mặt trời phức tạp hơn so với mô tơ hay cáp điện thông thường vì các tấm pin luôn ở trạng thái có điện khi có ánh sáng mặt trời.

Để một hệ thống điện mặt trời được đóng điện và thanh toán, đơn vị lắp đặt phải cung cấp báo cáo nghiệm thu theo tiêu chuẩn quốc tế IEC 62446. Tiêu chuẩn này bắt buộc phải kiểm tra: cực tính, điện áp hở mạch (Voc), dòng ngắn mạch (Isc) và điện trở cách điện. Chỉ các thiết bị đo Solar chuyên dụng mới thực hiện được đầy đủ các bước này một cách nhanh chóng.

Hệ thống Solar phơi mình dưới nắng mưa 25 năm, việc suy giảm hiệu suất tấm pin hoặc lỏng giắc cắm MC4 là khó tránh khỏi. Sử dụng thiết bị Kyoritsu giúp đội ngũ O&M phát hiện sớm các điểm bất thường trước khi chúng trở thành thảm họa cháy nổ.

Thiết Bị Đo Hệ Thống Điện Mặt Trời Kyoritsu Là Gì?

Thiết bị đo hệ thống điện mặt trời Kyoritsu là dòng sản phẩm đo lường điện năng được thiết kế riêng cho việc kiểm tra, nghiệm thu và bảo trì các hệ thống quang điện. Kyoritsu là thương hiệu hàng đầu từ Nhật Bản với hơn 80 năm kinh nghiệm trong lĩnh vực đo lường điện.

Khác với thiết bị đo điện dân dụng, dòng Solar PV của Kyoritsu có khả năng đo trực tiếp trên các mạch DC đang hoạt động, có dải đo điện áp cao và tích hợp các tính năng như đo dòng ngắn mạch mà không cần ngắt hệ thống.

Phân biệt với đồng hồ vạn năng thông thường

Ưu điểm thương hiệu Kyoritsu:

• Xuất xứ Nhật Bản: Độ bền cực cao, hoạt động ổn định trong môi trường nắng nóng khắc nghiệt của công trường Solar.
• Độ chính xác cao: Sai số cực thấp, đáp ứng các tiêu chuẩn khắt khe nhất của EVN và quốc tế.
• Dễ sử dụng: Giao diện trực quan, hỗ trợ tiếng Anh và ký hiệu kỹ thuật chuẩn hóa.

Các Dòng Thiết Bị Đo Solar Kyoritsu Phổ Biến Nhất Hiện Nay

Để đáp ứng nhu cầu đa dạng, Kyoritsu đã tung ra các model “chiến lược” tập trung vào mảng năng lượng tái tạo.

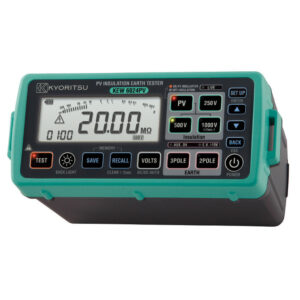

Kyoritsu KEW 6024PV – Thiết Bị Đo Đa Năng Cho Hệ PV

Kyoritsu KEW 6024PV là model “quốc dân” dành cho các đội kỹ thuật lắp đặt điện mặt trời áp mái.

• Đo điện áp DC string: Khả năng đo chính xác điện áp của từng chuỗi pin.
• Đo cách điện PV: Tính năng quan trọng nhất, cho phép đo điện trở cách điện an toàn ngay cả khi các tấm pin đang tạo ra dòng điện.
• Đo điện trở nối đất: Tích hợp phương pháp đo 2 cọc/3 cọc để kiểm tra hệ thống tiếp địa của khung giàn.
• Kiểm tra phân cực: Tự động cảnh báo nếu kỹ thuật viên bấm giắc MC4 ngược cực tính (+/-).
• Ứng dụng: Rất phù hợp cho giai đoạn chạy thử và nghiệm thu hệ thống Rooftop dưới 100kWp.

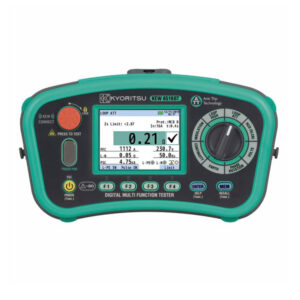

Kyoritsu KEW 6516BT – Thiết Bị Kiểm Tra Hệ Thống Điện Tổng Hợp

Nếu bạn cần một thiết bị “tất cả trong một” để kiểm tra cả phần DC phía pin và phần AC phía sau Inverter, KEW 6516BT là lựa chọn lý tưởng nhất.

• Đo cách điện & Vòng lặp: Kiểm tra toàn bộ hệ thống dây dẫn từ tấm pin đến tủ điện AC.
• Phù hợp kiểm tra Inverter & Hệ AC: Đo các thông số bảo vệ của Inverter, kiểm tra dòng rò.
• Kết nối Bluetooth: Đây là điểm ăn tiền của model này. Dữ liệu đo đạc được truyền trực tiếp vào điện thoại hoặc máy tính bảng, giúp xuất báo cáo hiện trường ngay lập tức, cực kỳ chuyên nghiệp.

Thiết Bị Kyoritsu Đo Được Những Thông Số Gì Trong Hệ Solar?

Một bộ thiết bị Kyoritsu chuyên dụng sẽ giúp bạn kiểm soát hoàn toàn các thông số sau:

1. Điện áp DC: Kiểm tra xem tổng điện áp của String có đúng với thiết kế không.
2. Dòng điện DC: Kiểm tra dòng ngắn mạch để xác định hiệu suất của chuỗi tấm pin.
3. Điện trở cách điện: Đảm bảo không có dòng rò từ tấm pin ra khung nhôm hoặc mái tôn.
4. Cực tính: Đảm bảo dây dương và dây âm không bị đấu ngược trước khi cắm vào Inverter.
5. Điện trở nối đất: Đảm bảo hệ thống chống sét và tiếp địa hoạt động tốt, bảo vệ thiết bị khi có sự cố.
6. Kiểm tra RCD: Kiểm tra các thiết bị bảo vệ chống giật ở tủ điện tổng AC.

So Sánh Thiết Bị Đo Solar Kyoritsu Với Các Thương Hiệu Khác

Trên thị trường hiện nay có nhiều thương hiệu như Fluke, Hioki hay các thương hiệu giá rẻ, phổ biến. Vậy các thiết bị đo hệ thống điện mặt trời Kyoritsu có những ưu thế nào nổi bật:

• So với Fluke: Fluke có thương hiệu rất mạnh nhưng giá thành thường cao hơn đáng kể. Kyoritsu mang lại hiệu năng trên giá thành tốt hơn cho các doanh nghiệp Việt Nam mà vẫn giữ nguyên tiêu chuẩn an toàn Nhật Bản.
• So với Hioki: Cả hai đều là đối thủ xứng tầm từ Nhật Bản. Tuy nhiên, Kyoritsu thường được đánh giá là có giao diện vận hành đơn giản, “nồi đồng cối đá” hơn trong điều kiện thực tế tại công trường.
• So với các hãng Trung Quốc giá rẻ: Kyoritsu vượt trội hoàn toàn về độ bền và tính an toàn. Với hệ thống 1500V, việc sử dụng hàng rẻ tiền không rõ nguồn gốc là một rủi ro cực lớn về tính mạng cho người đo.

Mua Thiết Bị Đo Solar Kyoritsu Chính Hãng Ở Đâu?

Hiện nay, công ty Giải Pháp Đo Kiểm (MTS) là đơn vị hàng đầu tại Việt Nam chuyên phân phối chính hãng các dòng thiết bị đo hệ thống điện mặt trời từ thương hiệu Kyoritsu Nhật Bản. Với uy tín nhiều năm trong ngành đo lường, chúng tôi không chỉ cung cấp các model “mũi nhọn” như KEW 6024PV hay KEW 6516BT, mà còn cam kết đầy đủ chứng từ CO/CQ, đảm bảo nguồn gốc xuất xứ minh bạch.

Khách hàng khi đến với MTS sẽ hoàn toàn yên tâm về chất lượng sản phẩm, đi kèm là chính sách bảo hành chính hãng và dịch vụ hiệu chuẩn định kỳ, giúp thiết bị luôn sẵn sàng cho các đợt nghiệm thu khắt khe của điện lực. Bên cạnh vai trò là nhà cung cấp, Giải Pháp Đo Kiểm còn tự hào là đối tác kỹ thuật tin cậy, đồng hành cùng các đội ngũ O&M và đơn vị EPC trên toàn quốc. Đội ngũ chuyên gia tại MTS sở hữu kiến thức chuyên sâu về tiêu chuẩn IEC 62446, sẵn sàng tư vấn tận tình để bạn lựa chọn được gói thiết bị tối ưu nhất theo quy mô dự án.

Với dịch vụ giao hàng nhanh chóng, hỗ trợ hướng dẫn vận hành trực tiếp và giá thành cạnh tranh nhất thị trường, MTS chính là địa chỉ vàng trả lời cho câu hỏi “Mua thiết bị đo Solar Kyoritsu chính hãng ở đâu?” của các chủ đầu tư và kỹ sư năng lượng tái tạo.

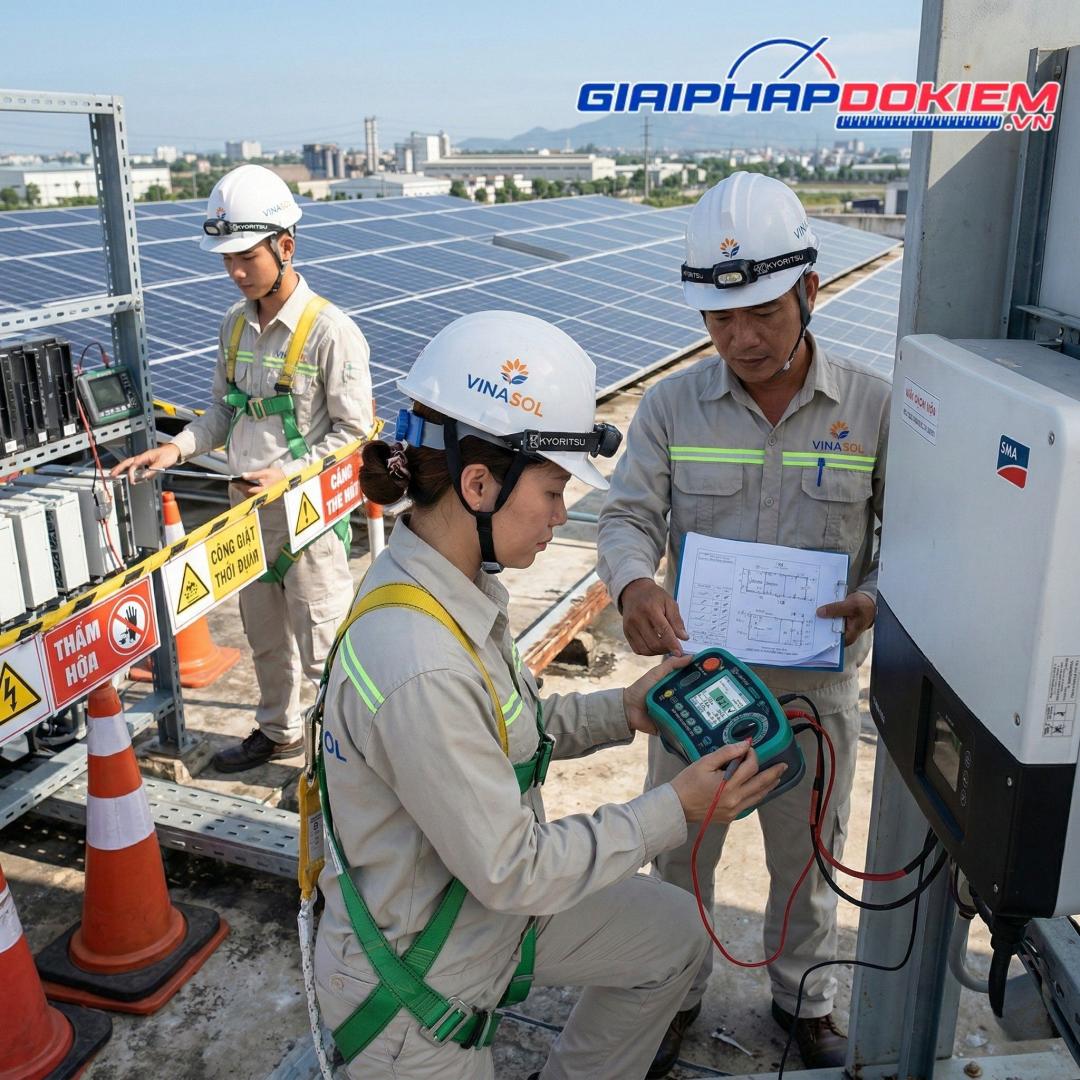

Quy Trình Kiểm Tra Hệ Thống Điện Mặt Trời Bằng Thiết Bị Kyoritsu

Để đạt hiệu quả cao nhất, kỹ thuật viên nên tuân thủ quy trình 5 bước sau:

1. Kiểm tra cực tính: Sử dụng que đo chuyên dụng để xác nhận đúng cực (+/-). Nếu máy báo đỏ hoặc kêu bíp dài, tuyệt đối không kết nối vào Inverter.
2. Đo điện áp DC string: Đo điện áp hở mạch và so sánh với datasheet của tấm pin.
3. Đo cách điện PV: Chuyển máy sang chế độ PV Insulation. Đo giữa cực Dương (+) và đất, sau đó giữa cực Âm (-) và đất.
4. Đo nối đất: Kiểm tra trị số điện trở đất của hệ khung và vỏ Inverter (thường yêu cầu < 4 Ohm hoặc theo thiết kế).
5. Kiểm tra inverter AC: Sau khi đóng điện, dùng thiết bị kiểm tra các thông số phía AC để đảm bảo Inverter hòa lưới ổn định.

Tiêu Chuẩn Quốc Tế Khi Đo Kiểm Hệ Solar

Các thiết bị Kyoritsu được chế tạo để tuân thủ các tiêu chuẩn vàng sau:

• IEC 62446: Tiêu chuẩn yêu cầu tối thiểu cho tài liệu hệ thống, thử nghiệm nghiệm thu và kiểm tra hệ thống PV kết nối lưới.
• IEC 61557: Tiêu chuẩn về an toàn điện trong hệ thống phân phối điện áp thấp lên đến 1000V AC và 1500V DC.
• Yêu cầu nghiệm thu hệ PV: Đáp ứng các thông tư, quy định của Bộ Công Thương và EVN về việc đấu nối năng lượng tái tạo.

Câu Hỏi Thường Gặp

Thiết bị đo solar Kyoritsu có đo được 1500V không?

Có. Các dòng máy hiện đại của Kyoritsu như KEW 6516BT hoặc các dòng Ampe kìm chuyên dụng đã hỗ trợ dải đo lên đến 1000V – 1500V DC, phù hợp cho mọi quy mô dự án hiện nay.

Có cần đồng hồ chuyên PV riêng không?

Rất cần thiết. Đồng hồ vạn năng thường không có chức năng đo cách điện khi mạch có áp và không chịu được hồ quang DC áp cao, gây nguy hiểm cho người sử dụng.

Bao lâu cần kiểm tra hệ solar 1 lần?

Theo khuyến nghị, nên kiểm tra tổng thể hệ thống ít nhất 1 năm/lần. Với các khu vực gần biển hoặc bụi bặm, nên kiểm tra định kỳ 6 tháng/lần để tránh rò rỉ điện.

Có cần hiệu chuẩn định kỳ không?

Có. Theo tiêu chuẩn ISO và yêu cầu nghiệm thu, thiết bị nên được hiệu chuẩn 12 tháng/lần để đảm bảo sai số nằm trong mức cho phép.

Thiết bị có lưu dữ liệu không?

Các dòng máy có hậu tố “BT” (như KEW 6516BT) có khả năng lưu trữ hàng ngàn kết quả đo và truyền qua Bluetooth tới điện thoại, giúp việc làm báo cáo nghiệm thu cực kỳ nhanh chóng.

Kết luận, việc đầu tư vào thiết bị đo hệ thống điện mặt trời Kyoritsu là một quyết định thông minh, đảm bảo độ chính xác và an tâm cho mọi công trình, hệ thống Solar. Bạn đang cần tư vấn model Kyoritsu phù hợp cho dự án của mình? Hãy liên hệ với Giải Pháp Đo Kiểm để được hỗ trợ kỹ thuật và nhận báo giá tốt nhất ngay hôm nay!
