Thiết Bị Đo Hệ Thống Điện Mặt Trời Hioki

Trong bối cảnh năng lượng tái tạo bùng nổ, việc vận hành và bảo trì các hệ thống điện mặt trời trở thành yếu tố sống còn để đảm bảo hiệu suất sinh lời. Tuy nhiên, đặc thù của hệ thống Solar là dòng điện một chiều (DC) áp cao và điều kiện làm việc khắc nghiệt. Để kiểm soát rủi ro, thiết bị đo hệ thống điện mặt trời Hioki từ Nhật Bản đã trở thành “người bạn đồng hành” không thể thiếu của các kỹ sư EPC.

Vì Sao Cần Thiết Bị Đo Chuyên Dụng Cho Hệ Thống Điện Mặt Trời?

Hệ thống điện mặt trời không giống như lưới điện xoay chiều thông thường trong gia đình. Việc sử dụng các công cụ đo không phù hợp không chỉ dẫn đến sai số mà còn tiềm ẩn nguy cơ cháy nổ cực lớn.

Những rủi ro nếu đo bằng đồng hồ thông thường

Nhiều kỹ sư mới vào nghề thường có thói quen dùng các dòng ampe kìm hoặc đồng hồ vạn năng phổ thông để đo hệ Solar. Đây là một sai lầm nguy hiểm vì:

• Nguy cơ phóng điện hồ quang điện: Hệ thống Solar hiện nay thường có điện áp chuỗi (string) lên đến 1000V hoặc 1500V DC. Các thiết bị đo thông thường không có khả năng dập hồ quang hoặc chịu được xung điện áp cao, dễ dẫn đến cháy nổ ngay trên tay người sử dụng.
• Sai số do dòng DC: Dòng điện từ tấm pin là dòng DC phẳng. Các loại ampe kìm giá rẻ thường chỉ đo chính xác dòng AC, khi đo DC sẽ cho kết quả sai lệch hoàn toàn, dẫn đến đánh giá sai hiệu suất hệ thống.
• Hỏng hóc thiết bị: Đo cách điện cho hệ Solar bằng máy đo thông thường có thể làm hỏng các diode chặn trong tấm pin hoặc gây ngắn mạch hệ thống nếu không có chế độ PV chuyên dụng.

Các thông số cần kiểm tra trong hệ Solar PV

Để một hệ thống vận hành ổn định 20-25 năm, kỹ sư cần kiểm tra định kỳ các thông số:

1. Điện áp hở mạch: Đảm bảo các tấm pin trong chuỗi hoạt động đồng bộ.
2. Dòng điện ngắn mạch và dòng hoạt động: Kiểm tra hiệu suất phát điện thực tế.
3. Điện trở cách điện: Phát hiện rò rỉ điện ra khung giá đỡ hoặc mái tôn, ngăn ngừa nguy cơ hỏa hoạn.
4. Chất lượng điện năng tại Inverter: Đảm bảo điện AC đầu ra sạch, không nhiễu sóng hài để hòa lưới ổn định.
5. Hệ thống tiếp địa: Đảm bảo an toàn chống sét và thoát dòng rò.

Thiết Bị Đo Điện Mặt Trời Hioki Là Gì?

Hioki không chỉ đơn thuần là một nhà sản xuất thiết bị đo; họ là đơn vị tiên phong trong việc nghiên cứu các giải pháp đo lường dành riêng cho năng lượng sạch.

Tổng quan thương hiệu Hioki Nhật Bản

Thành lập từ năm 1935, Hioki là thương hiệu thiết bị đo điện hàng đầu thế giới có trụ sở tại Nagano, Nhật Bản. Khác với nhiều thương hiệu chuyển sang gia công tại nước thứ ba, các dòng thiết bị cao cấp của Hioki vẫn được sản xuất trực tiếp tại Nhật Bản để đảm bảo độ chính xác tuyệt đối và độ bền cơ học phi thường.

Ưu điểm nổi bật khi đo hệ Solar PV bằng Hioki

• Tiêu chuẩn an toàn vượt trội: Hầu hết thiết bị Hioki cho Solar đều đạt chuẩn CAT III 1000V và CAT IV 600V, bảo vệ tối đa cho kỹ sư trước các sự cố điện áp dư.
• Công nghệ đo “Non-Contact”: Cho phép đo kiểm mà không cần ngắt mạch, giúp hệ thống vẫn hoạt động liên tục, không gây thất thoát sản lượng điện.
• Khả năng chịu va đập và thời tiết tốt: Vỏ máy được thiết kế chống bụi, chống nước và chịu được rơi rớt từ độ cao 1m lên sàn bê tông, rất phù hợp với môi trường làm việc trên mái nhà (rooftop) nắng nóng.
• Kết nối không dây: Dữ liệu đo được truyền trực tiếp đến Smartphone, giúp lập báo cáo kiểm định ngay tại hiện trường chỉ trong vài giây.

Các Loại Thiết Bị Đo Hệ Thống Điện Mặt Trời Hioki Phổ Biến Nhất

Để đáp ứng đầy đủ quy trình kiểm định, Hioki cung cấp một “hệ sinh thái” thiết bị đo chuyên biệt cho từng giai đoạn.

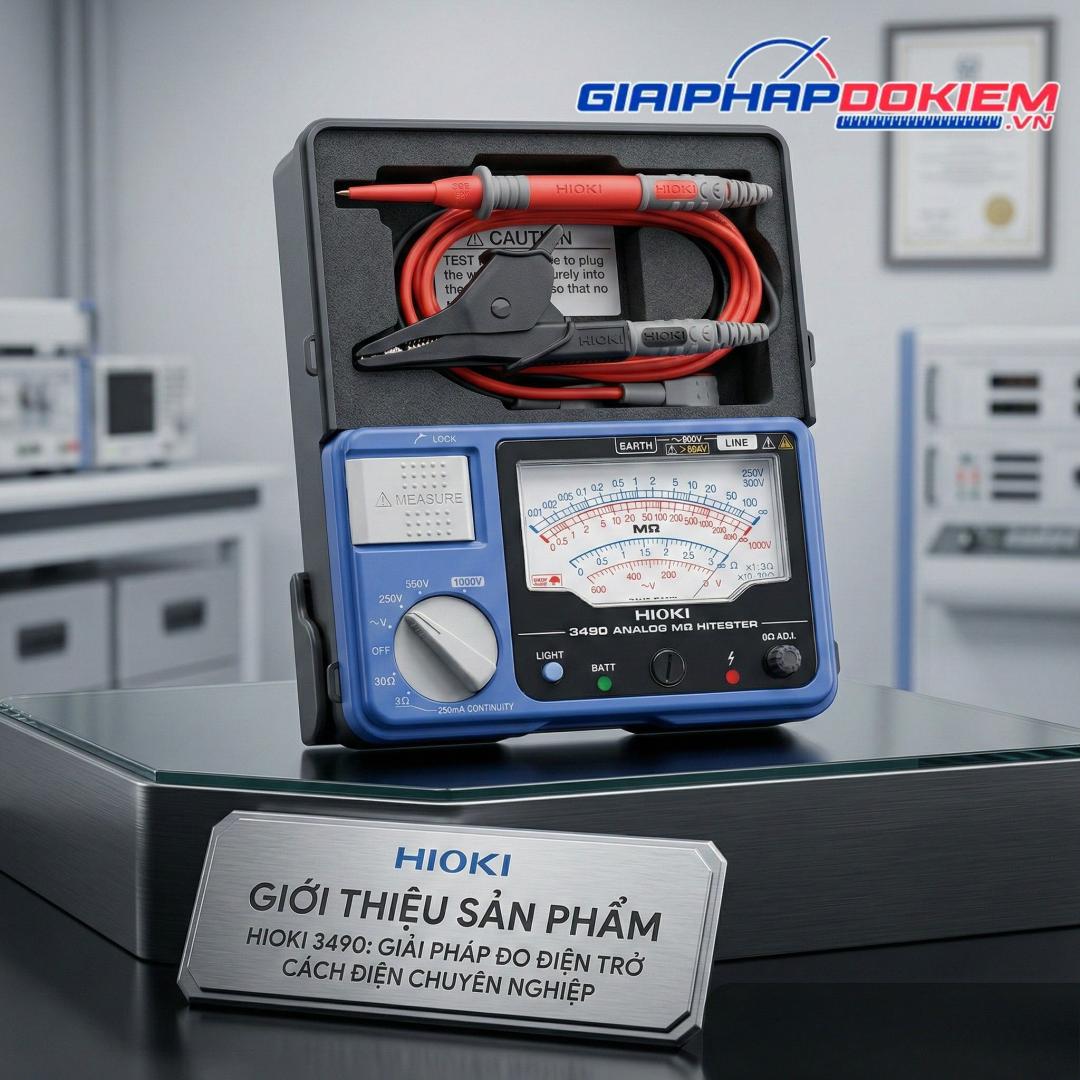

Máy đo điện trở cách điện DC cho Solar

Đại diện tiêu biểu nhất là Hioki IR4053. Đây là thiết bị “phải có” cho bất kỳ đội thi công Solar nào.

• Tính năng độc bản: Có chế độ đo PV chuyên dụng giúp đo cách điện chính xác ngay cả khi hệ thống đang phát điện mà không cần ngắn mạch.
• Lợi ích: Phát hiện nhanh các điểm lỗi cáp bị trầy xước, đầu nối MC4 bị ẩm hoặc lỗi tấm pin rò điện.

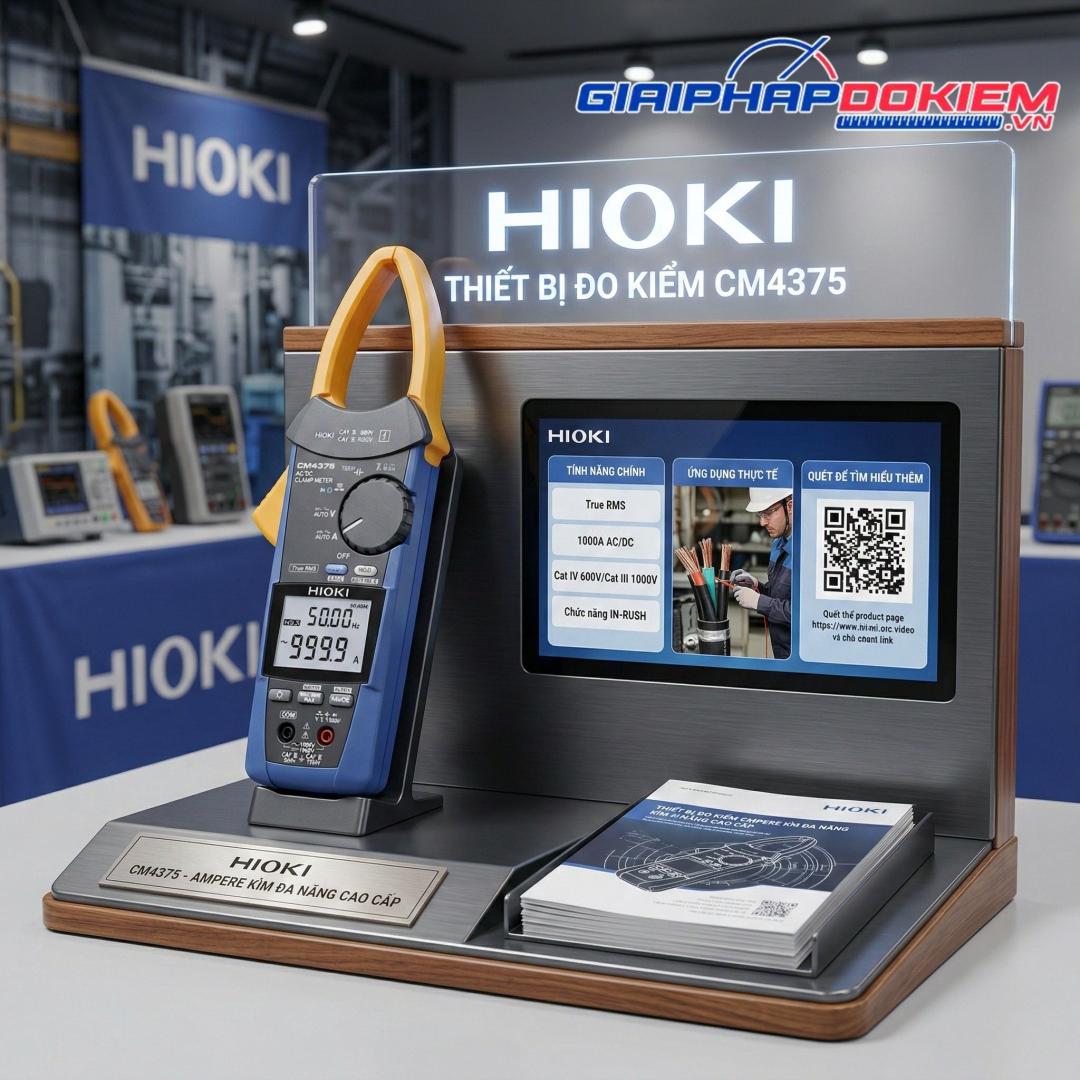

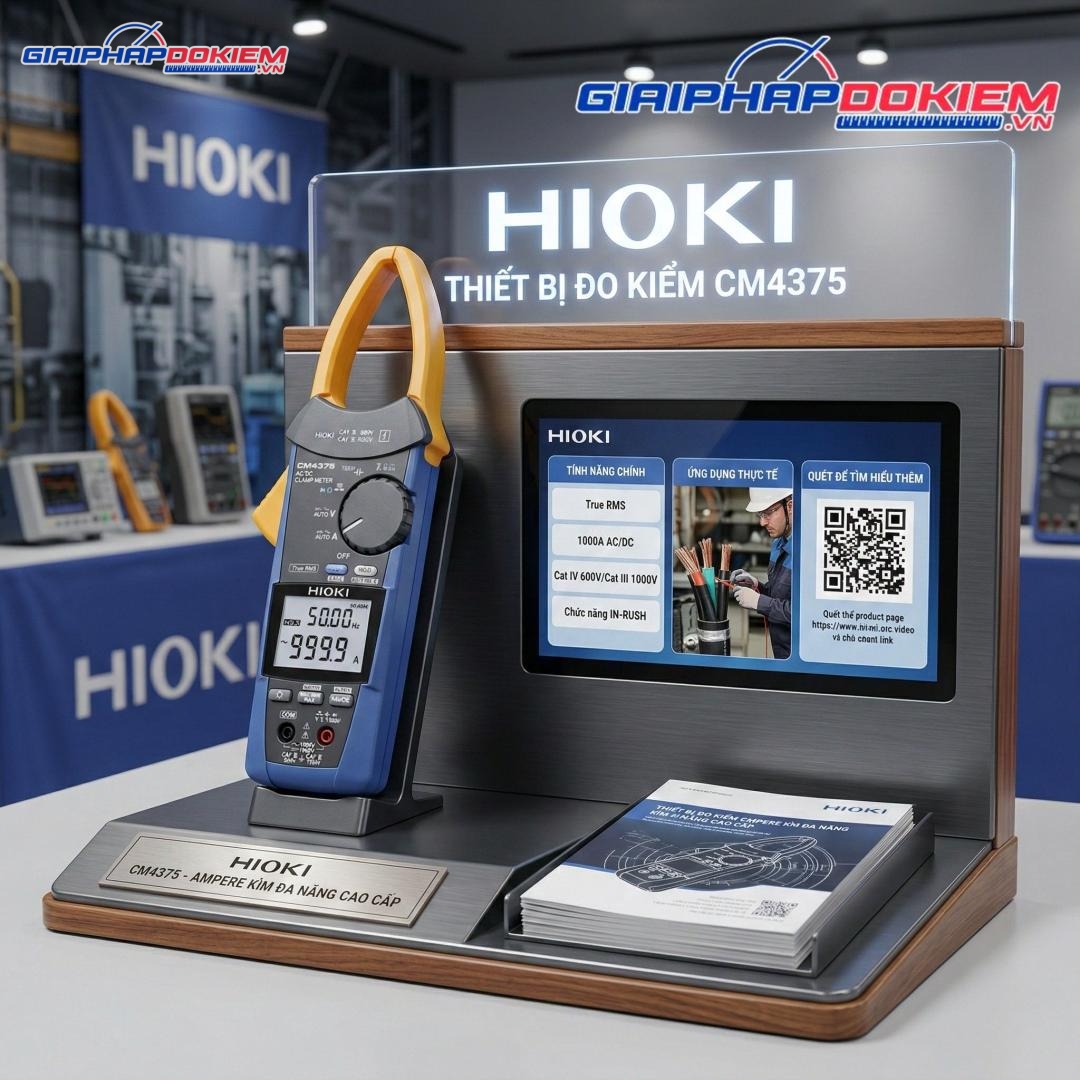

Ampe Kìm DC đo dòng chuỗi pin mặt trời

Dòng ampe kìm Hioki CM437x Series (như CM4373, CM4375) là lựa chọn hàng đầu.

• Khả năng đo: Đo dòng DC lên tới 2000A, đo điện áp DC lên tới 1700V (đáp ứng các hệ Farm 1500V hiện đại).
• Thiết kế: Gọng kìm siêu mỏng (slim jaw) giúp luồn lách vào các tủ combiner box hẹp cực kỳ dễ dàng.

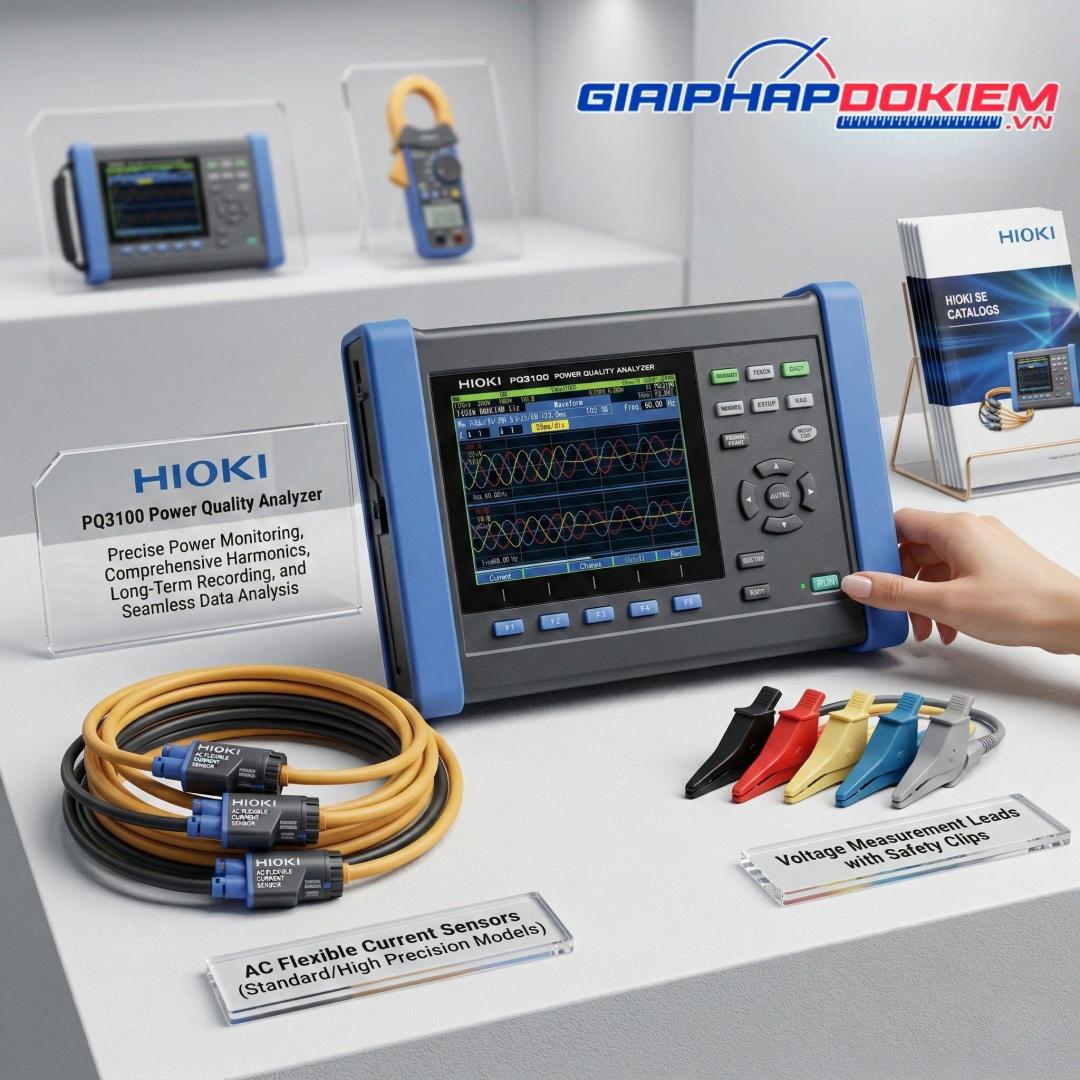

Máy phân tích chất lượng điện năng inverter

Với các hệ thống lớn, việc theo dõi Inverter là cực kỳ quan trọng. Hioki PQ3198 hoặc dòng máy phân tích công suất Hioki PW3390 cho phép:

• Đo hiệu suất chuyển đổi từ DC sang AC.
• Kiểm tra sóng hài, hiện tượng nhấp nháy điện áp để tránh bị điện lực xử phạt khi hòa lưới.

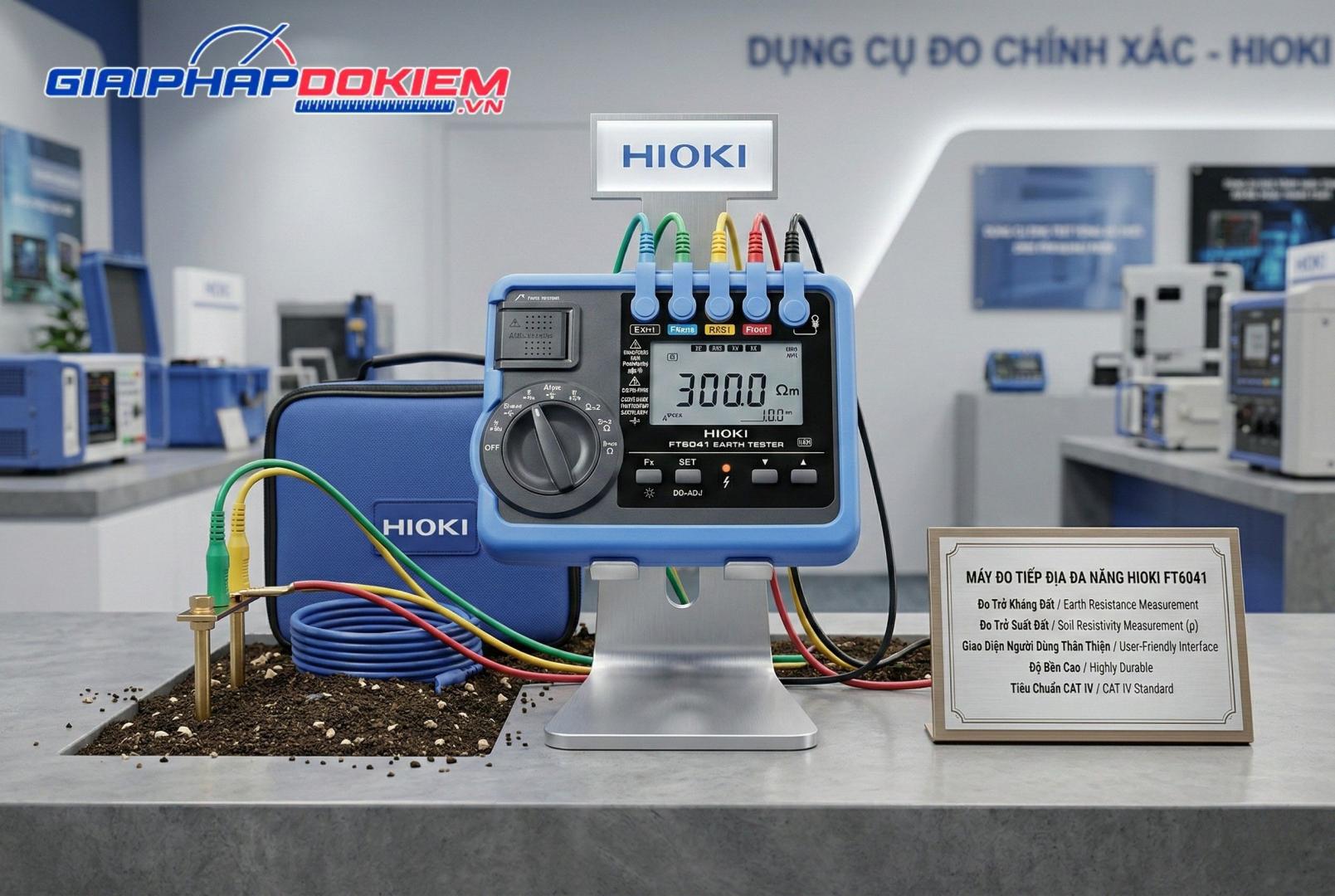

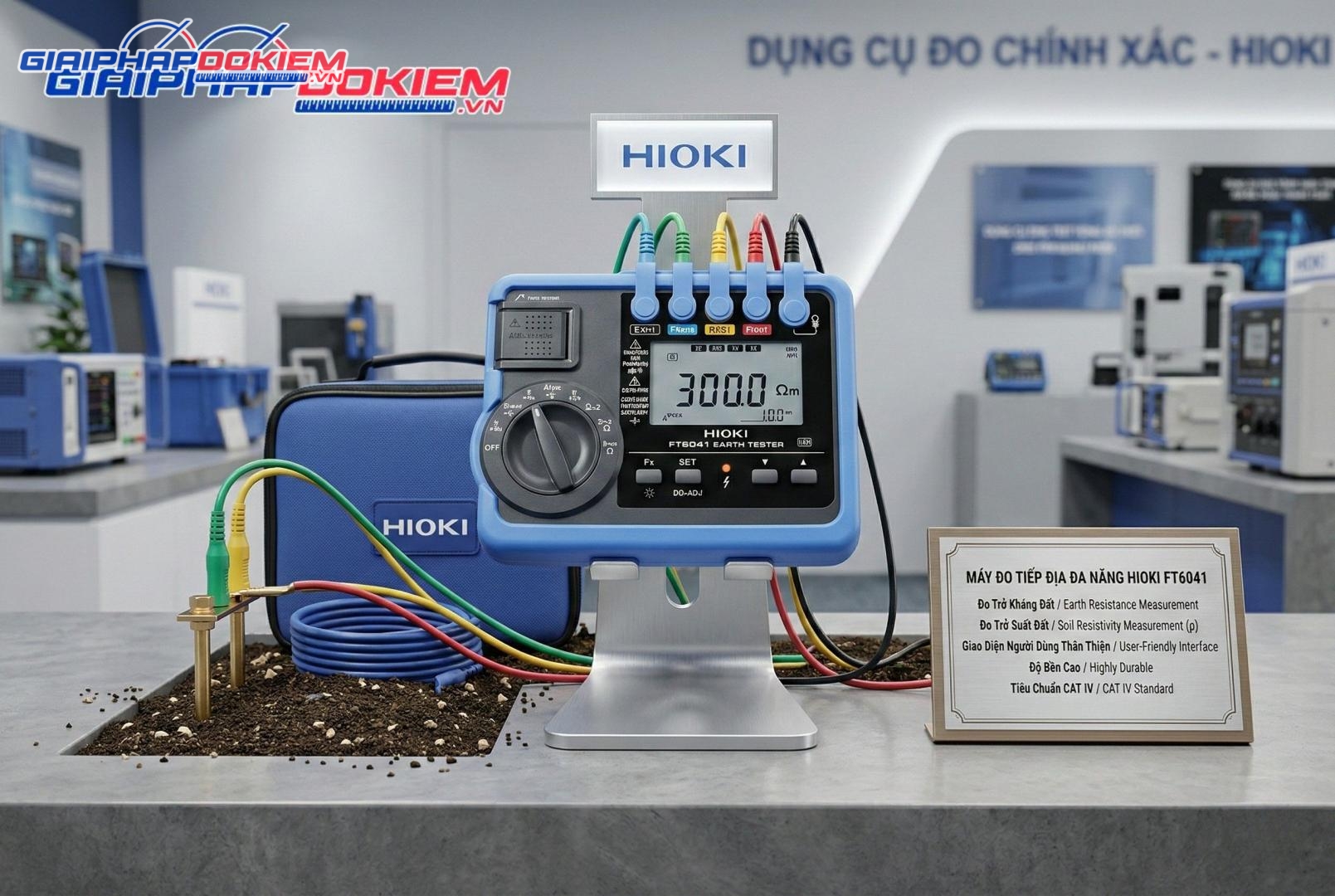

Máy đo tiếp địa hệ Solar Farm

Hioki FT6031-50 là dòng máy đo điện trở đất kỹ thuật số chống nước mạnh mẽ. Nó giúp đảm bảo hệ thống khung giàn và kim thu sét luôn được thoát dòng an toàn xuống đất, bảo vệ tài sản hàng tỷ đồng của chủ đầu tư.

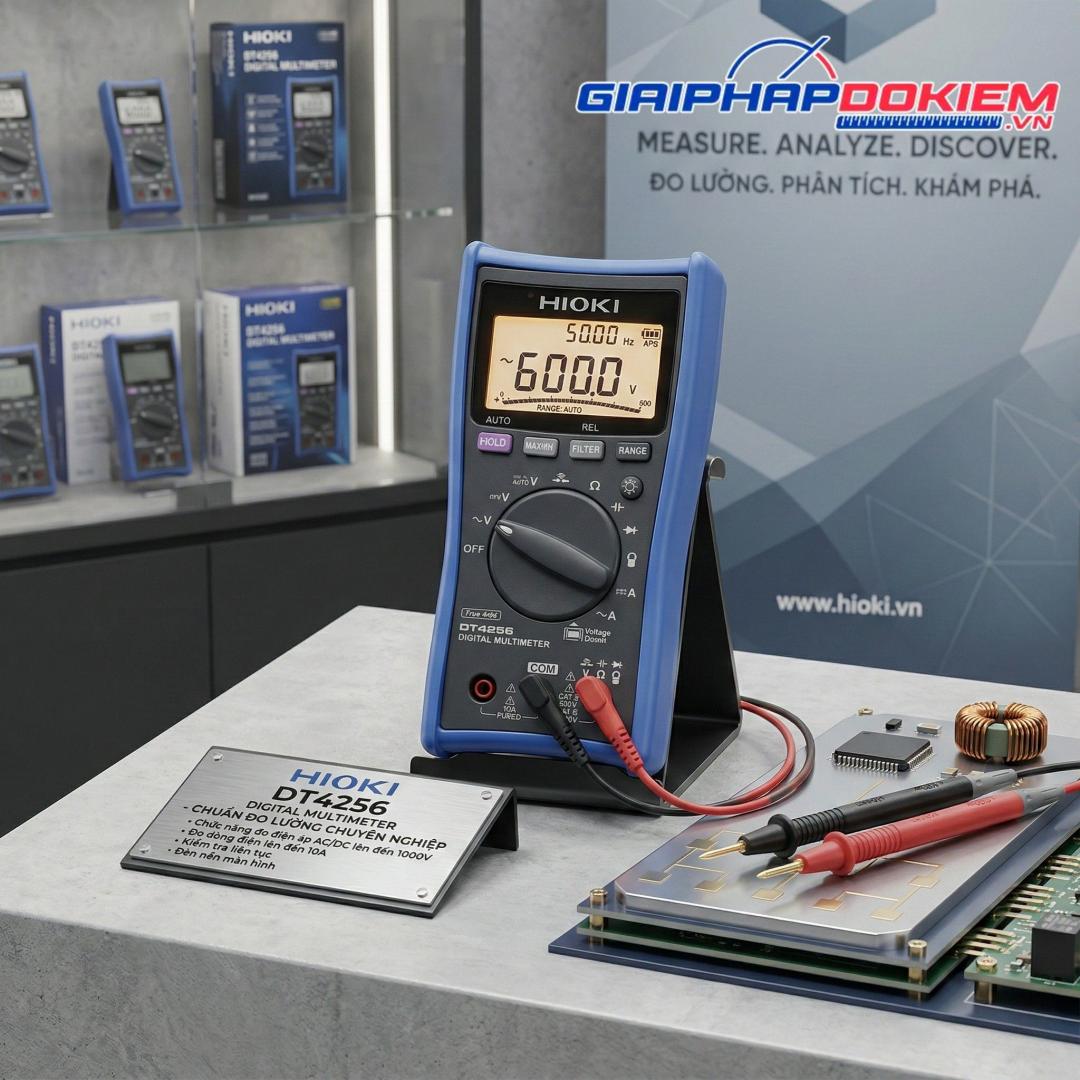

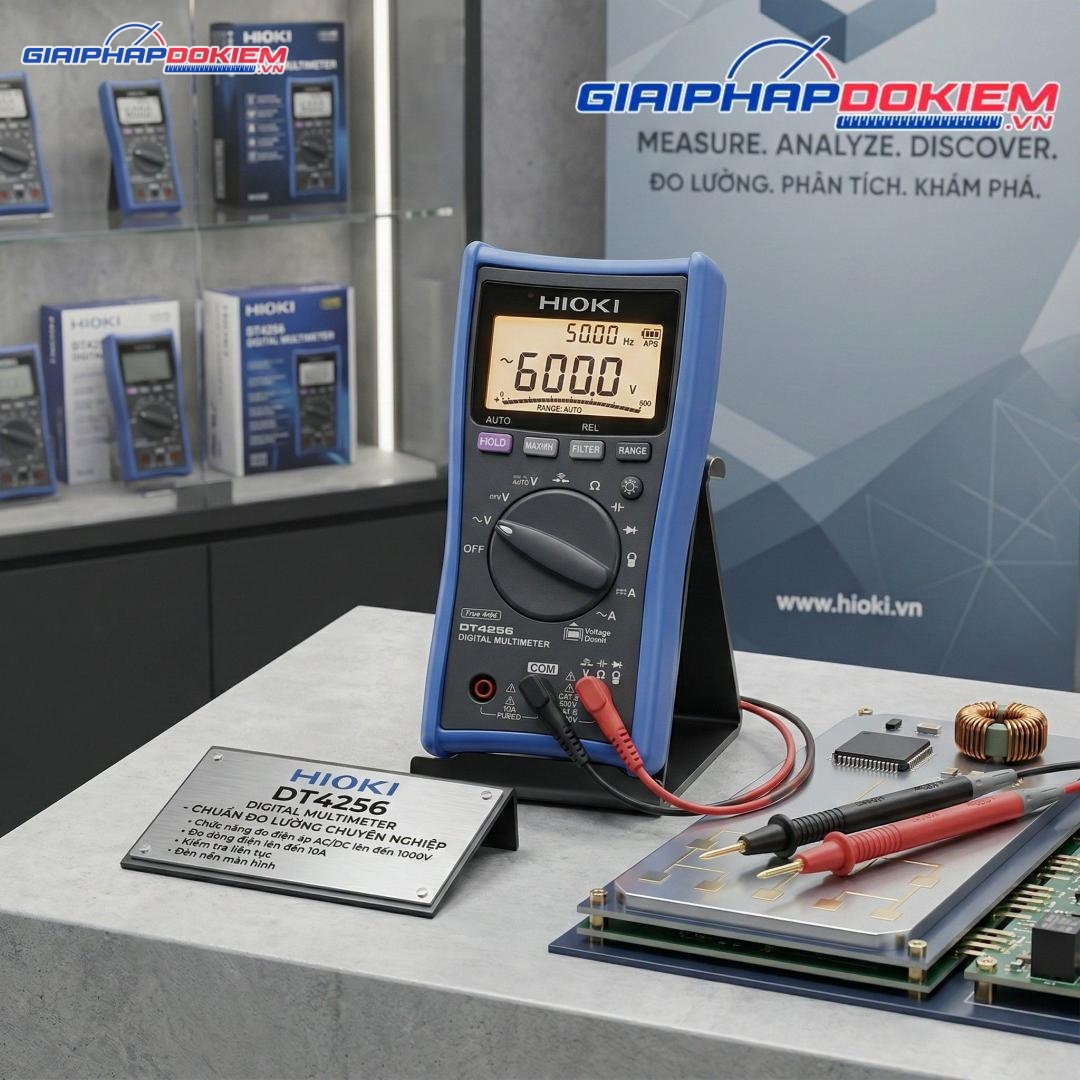

Đồng hồ vạn năng True RMS kiểm tra nhanh

Dòng Hioki DT4282 hoặc DT4256 hỗ trợ kỹ sư kiểm tra nhanh điện áp string, thông mạch cáp tín hiệu và các linh kiện trong tủ điện một cách chính xác với công nghệ True RMS, loại bỏ nhiễu từ các thiết bị biến tần.

Hướng Dẫn Lựa Chọn Thiết Bị Hioki Phù Hợp Hệ Solar PV

Tùy vào quy mô dự án mà bạn nên đầu tư bộ thiết bị phù hợp để tối ưu chi phí.

Hệ rooftop dân dụng

Với các hệ nhỏ, ưu tiên sự đa năng và gọn nhẹ:

• Combo gợi ý: Ampe kìm Hioki CM4141 + Máy đo cách điện Hioki IR4056-21.
• Mục tiêu: Kiểm tra dòng tải và an toàn rò rỉ cơ bản.

Hệ thống Solar 100kWp – 1MWp

Dành cho nhà xưởng, doanh nghiệp:

• Combo gợi ý: Ampe kìm Hioki CM4373 (đo áp cao) + Máy đo cách điện chuyên dụng Hioki IR4053 + Máy đo tiếp địa Hioki FT6031.
• Mục tiêu: Đáp ứng tiêu chuẩn nghiệm thu của điện lực và bảo hiểm cháy nổ.

Solar Farm quy mô lớn

Dành cho các đơn vị vận hành chuyên nghiệp:

• Combo gợi ý: Máy phân tích công suất Hioki PW3390 + Camera nhiệt (để soi điểm nóng tấm pin) + Bộ đo chất lượng điện năng PQ3198.
• Mục tiêu: Tối ưu hóa hiệu suất (PR) và dự báo hư hỏng từ xa.

Quy Trình Đo Kiểm Hệ Thống Điện Mặt Trời Chuẩn Kỹ Thuật Cơ Bản Bằng Thiết Bị Hioki

Một quy trình chuẩn kỹ thuật sẽ giúp bạn không bỏ sót lỗi và kéo dài tuổi thọ hệ thống.

Bước 1 Kiểm tra điện áp chuỗi pin

Sử dụng ampe kìm Hioki CM4373 chuyển sang thang đo DC V. Đo điện áp hở mạch (Voc) của từng string tại tủ DC Combiner Box. So sánh với bảng thông số của nhà sản xuất tấm pin để đảm bảo không có tấm pin nào bị lỗi hoặc đấu ngược cực.

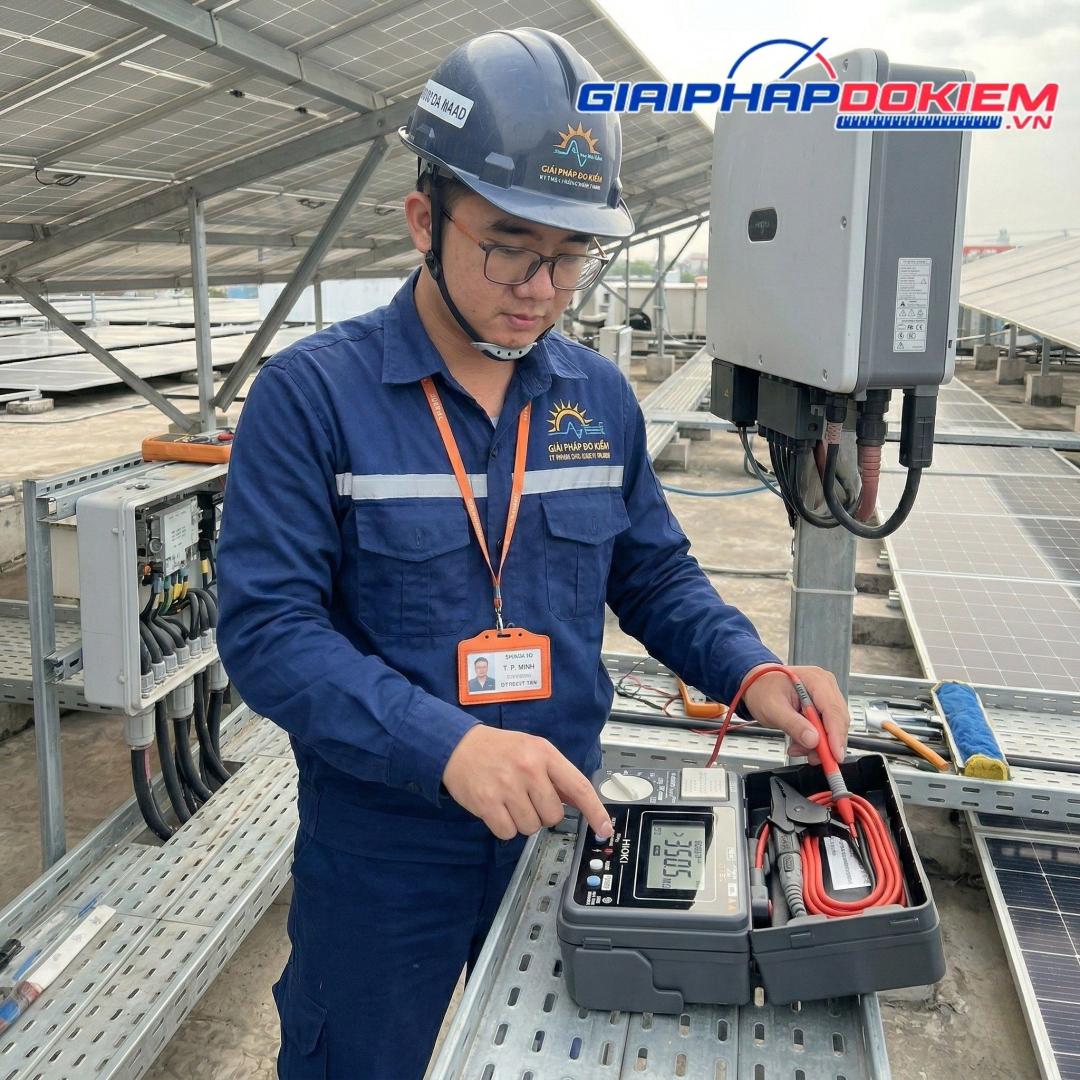

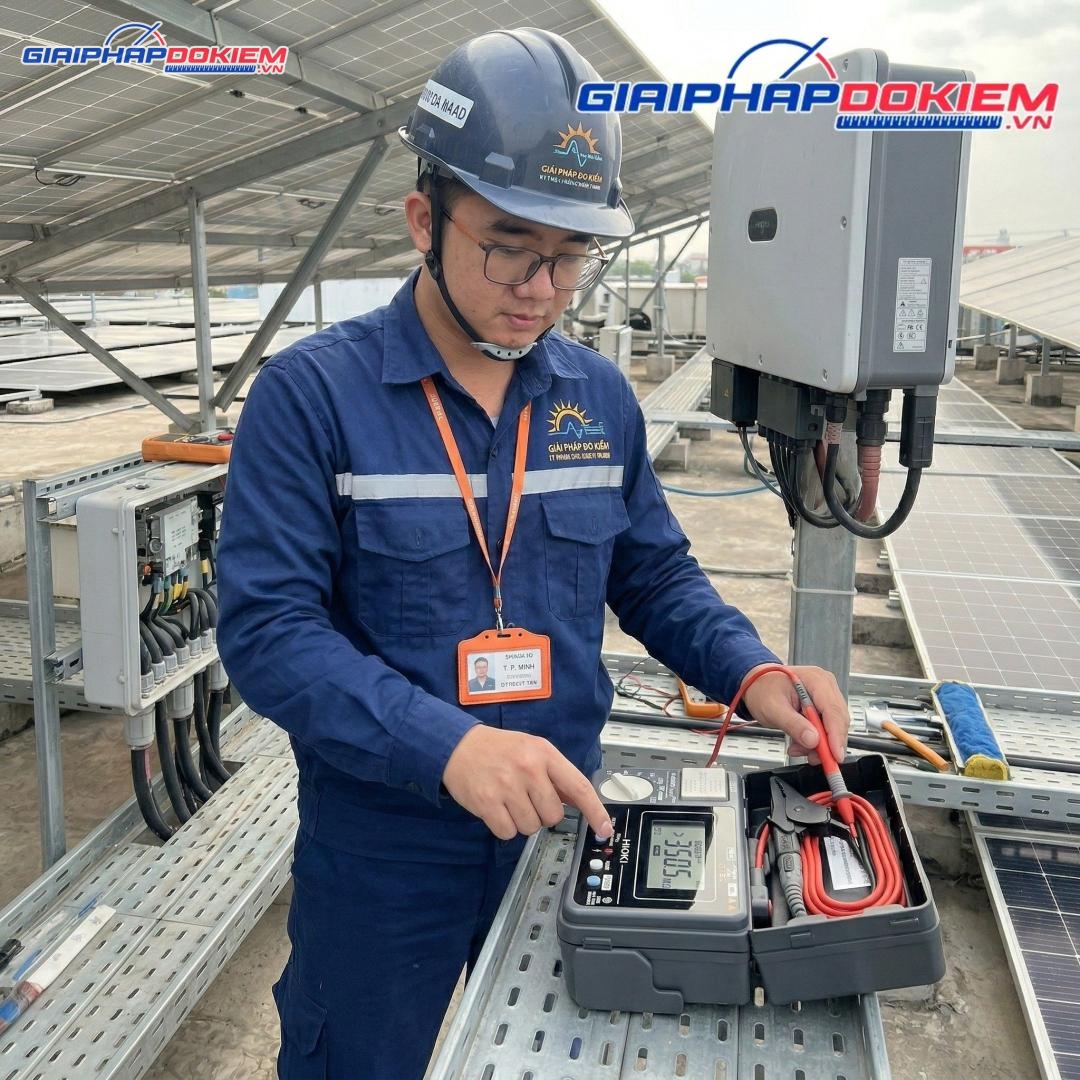

Bước 2 Kiểm tra cách điện

Dùng Hioki IR4053 chọn chế độ “PV”. Kết nối cực âm của máy đo với đất (E) và cực dương với cực dương/âm của chuỗi pin. Thiết bị sẽ cho biết trị số điện trở cách điện (MΩ). Nếu thông số dưới ngưỡng cho phép (thường là 1MΩ), cần kiểm tra lại đường dây ngay lập tức.

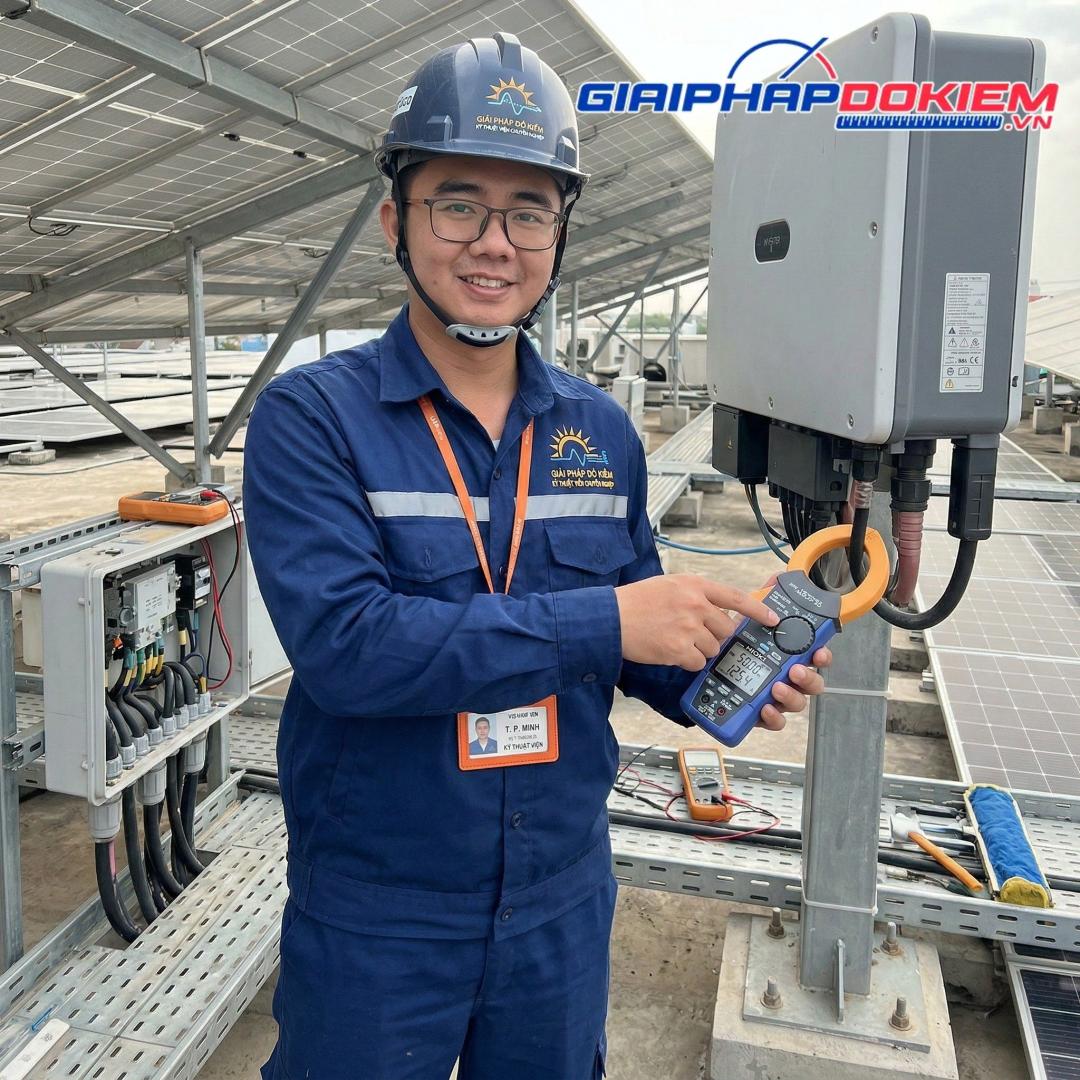

Bước 3 đo dòng DC

Kẹp Ampe kìm vào dây dẫn của từng string khi hệ thống đang vận hành. Kiểm tra xem dòng điện có đồng đều giữa các string không. Nếu một string có dòng thấp bất thường, có thể do bóng râm, bụi bẩn hoặc tấm pin bị “hot spot”.

Bước 4 phân tích inverter

Kết nối thiết bị đo công suất tại đầu vào DC và đầu ra AC của Inverter. Đánh giá hiệu suất chuyển đổi. Một Inverter tốt thường có hiệu suất trên 97-98%.

Bước 5 kiểm tra tiếp địa

Sử dụng máy đo tiếp địa 3 cực để kiểm tra điện trở đất của hệ thống. Thông thường, điện trở tiếp địa cho Solar cần đạt dưới 5 $\Omega$ để đảm bảo an toàn.

Vì Sao Kỹ Sư EPC Và Bảo Trì Solar Ưa Chuộng Thiết Bị Hioki?

Sự tin tưởng không đến từ quảng cáo, nó đến từ thực tế công trường:

1. Tiết kiệm thời gian: Đo nhanh, kết quả ổn định ngay lập tức, không nhảy số ảo.
2. Giảm rủi ro trách nhiệm: Sử dụng thiết bị đo chuẩn Nhật Bản giúp các báo cáo nghiệm thu có giá trị pháp lý cao hơn khi làm việc với ngân hàng hoặc đơn vị bảo hiểm.
3. Hỗ trợ kỹ thuật tại Việt Nam: Hioki có mạng lưới đại lý rộng khắp, hỗ trợ hướng dẫn sử dụng và hiệu chuẩn máy dễ dàng.

Mua Thiết Bị Đo Solar Hioki Chính Hãng Ở Đâu Uy Tín?

Công ty Cổ phần Giải Pháp Đo Kiểm (MTS) tự hào là đối tác phân phối thiết bị Hioki chính hãng hàng đầu tại Việt Nam. Với hơn 10 năm kinh nghiệm trong ngành đo lường, chúng tôi đã khẳng định vị thế là nhà bán lẻ trực tuyến và trực tiếp hàng đầu, chuyên cung cấp các dòng sản phẩm chủ lực của Hioki Nhật Bản như ampe kìm AC/DC, máy đo cách điện PV và máy phân tích chất lượng điện năng.

Tất cả các sản phẩm tại MTS đều được cam kết chính hãng 100%, đi kèm đầy đủ chứng từ CO/CQ và chế độ bảo hành dài hạn, giúp các kỹ sư EPC hoàn toàn yên tâm về độ chính xác và tính pháp lý khi thực hiện nghiệm thu dự án. Không chỉ dừng lại ở việc bán hàng, Giải Pháp Đo Kiểm (MTS) còn chinh phục người dùng bởi triết lý “Minh bạch thông tin” và dịch vụ hậu mãi tận tâm. Đội ngũ kỹ thuật viên tại MTS sở hữu kiến thức chuyên sâu về hệ thống Solar PV, sẵn sàng tư vấn các model tối ưu nhất dựa trên quy mô thực tế của từng công trình.

Câu Hỏi Thường Gặp (FAQ)

Thiết bị Hioki đo được điện mặt trời 1500V không?

Có. Các dòng như Hioki CM4373, CM4375 hoặc đồng hồ vạn năng DT4282 (kèm đầu dò chuyên dụng) hoàn toàn đáp ứng được các hệ thống Solar Farm 1500V DC.

Có cần hiệu chuẩn định kỳ không?

Rất cần thiết. Để đảm bảo tính chính xác cho các báo cáo kỹ thuật, bạn nên hiệu chuẩn thiết bị ít nhất 1 năm/lần tại các trung tâm kiểm định có thẩm quyền.

Solar rooftop cần bao nhiêu thiết bị?

Tối thiểu bạn cần 1 chiếc ampe kìm AC/DC (như CM4371) và 1 máy đo cách điện (như IR4056) là đủ để vận hành an toàn.

Ampe kìm AC đo được DC Solar không?

Không. Ampe kìm chỉ đo AC hoạt động dựa trên nguyên lý biến dòng, không thể đo được dòng DC. Bạn bắt buộc phải dùng ampe kìm tích hợp cảm biến Hall Effect (có ký hiệu AC/DC) để đo dòng điện mặt trời.

Kết luận, việc đầu tư thiết bị đo hệ thống điện mặt trời Hioki không chỉ là mua sắm dụng cụ, mà là đầu tư cho sự an toàn của con người và sự bền vững của công trình. Bạn đang cần tư vấn model Hioki cụ thể cho dự án của mình? Hãy liên hệ ngay với Giải Pháp Đo Kiểm để được tư vấn chi tiết hoặc truy cập website giaiphapdokiem.vn để lựa chọn được thiết bị phù hợp nhất.
