Thiết Bị Đo Và Phân Tích Chất Lượng Điện Năng Hioki PQ3198
Thiết Bị Đo Và Phân Tích Chất Lượng Điện Năng Hioki PQ3198
Thiết Bị Đo Và Phân Tích Chất Lượng Điện Năng Hioki PQ3198

Thiết Bị Đo Và Phân Tích Chất Lượng Điện Năng Hioki PQ3198

Giá (chưa VAT): Liên hệ

Model: PQ3198 Tình trạng: còn 10 hàng Nhà sản xuất: Xuất xứ: Nhật Bản Bảo hành: 12 tháng

Model (Mã đặt hàng):

PQ3198Bộ phụ kiện tiêu chuẩn
PQ3198-92Bộ phụ kiện tiêu chuẩn, túi đựng C1009, Dây nối L1021-02 x 3, Kìm dòng CT7736 x 4
PQ3198-94Bộ phụ kiện tiêu chuẩn, túi đựng C1009, Dây nối L1021-02 x 3, Kìm dòng CT7045 x 4

còn 10 hàng

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

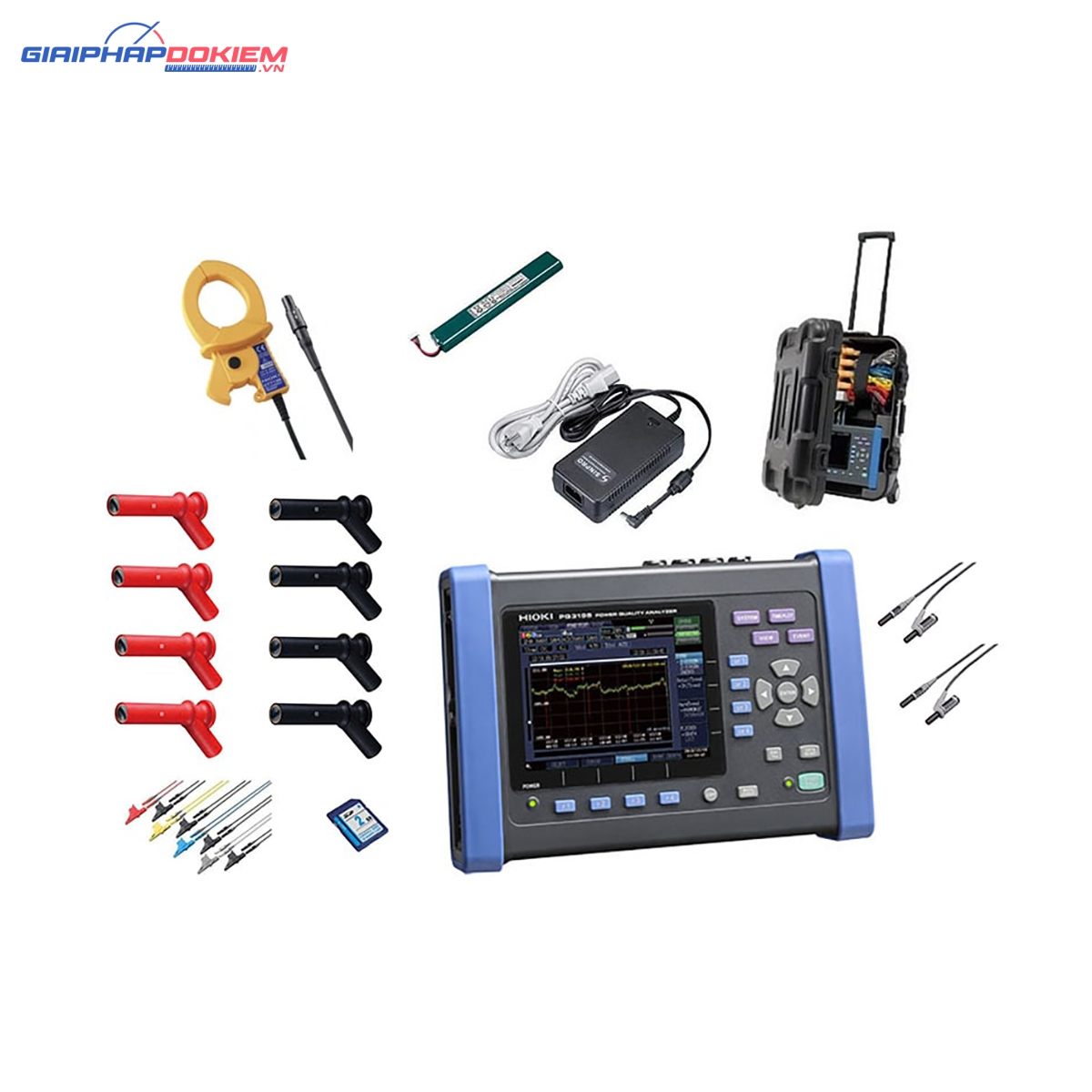

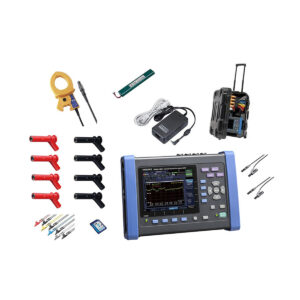

Phụ kiện kèm theo PQ3198

Thiết bị đo và phân tích chất lượng điện năng Hioki PQ3198 thuộc top model đang được săn đón nhất trên thị trường. Với nhiều tính năng ưu việt, giá thành hợp lý cùng chính sách bảo hành tuyệt vời model này được rất nhiều kỹ sư điện, thợ điện ưa chuộng. Sau đây mời khách hàng của Giải Pháp Đo Kiểm theo dõi những thông tin về Hioki PQ3198.

Model đặt hàng:

PQ3198Máy chính không bao gồm sản phẩm kìm đo dòng

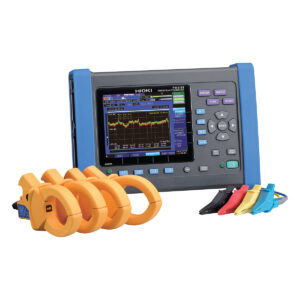

PQ3198-92Kèm theo kìm dòng CT7136 (600A) x 4
PQ3198-94Kèm theo kìm dòng CT7045 (600A) x 4

Giới thiệu máy đo và phân tích chất lượng điện năng Hioki PQ3198

Giới thiệu máy đo và phân tích chất lượng điện năng Hioki PQ3198

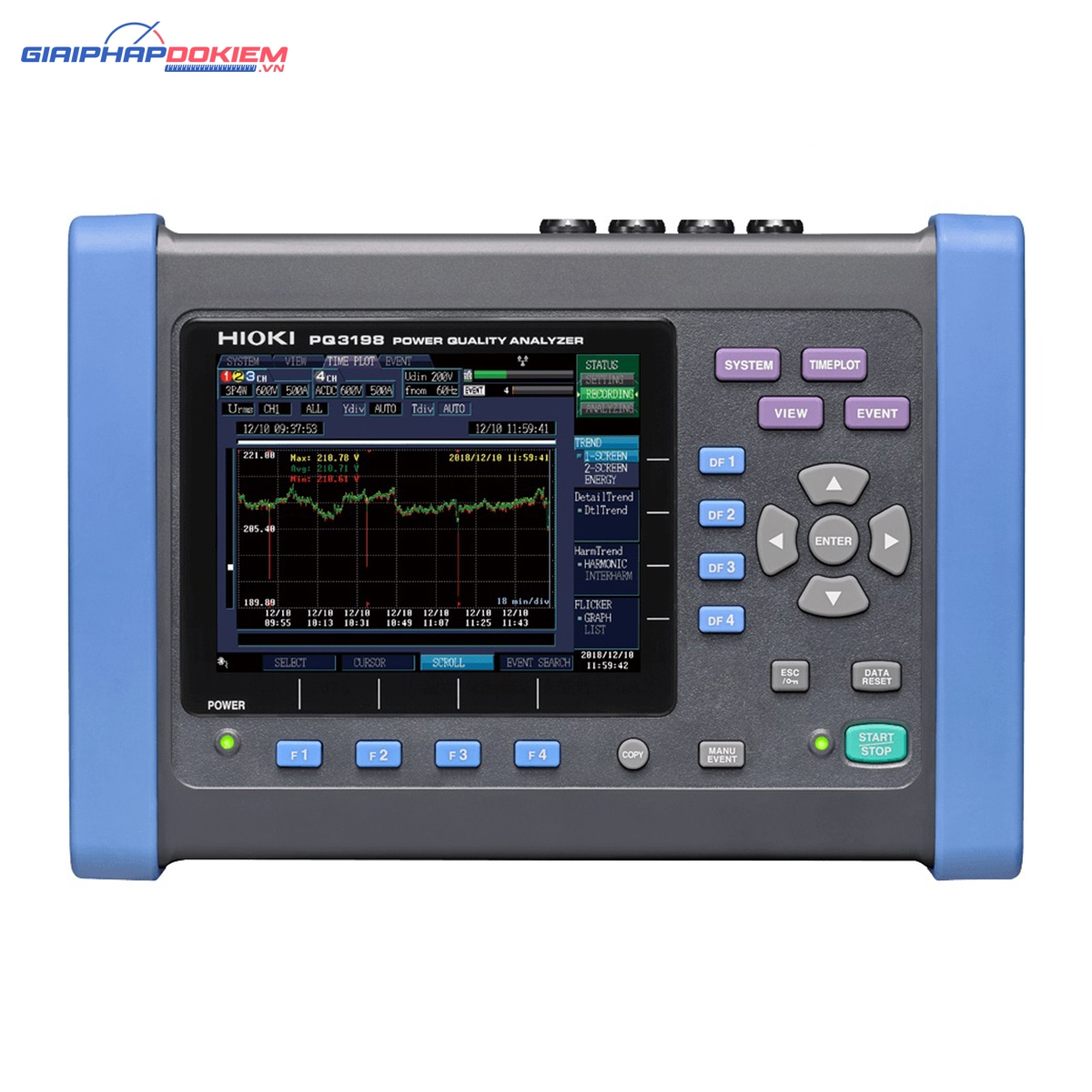

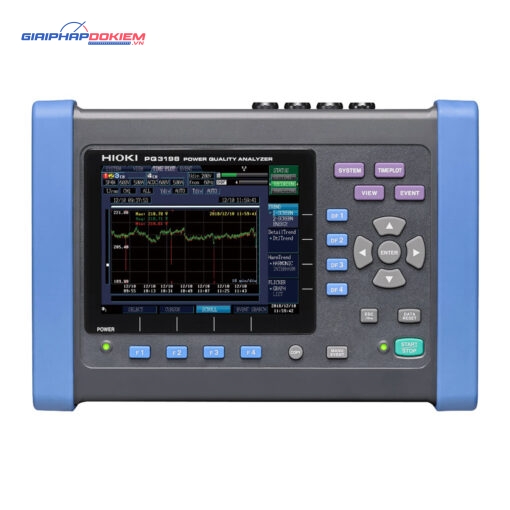

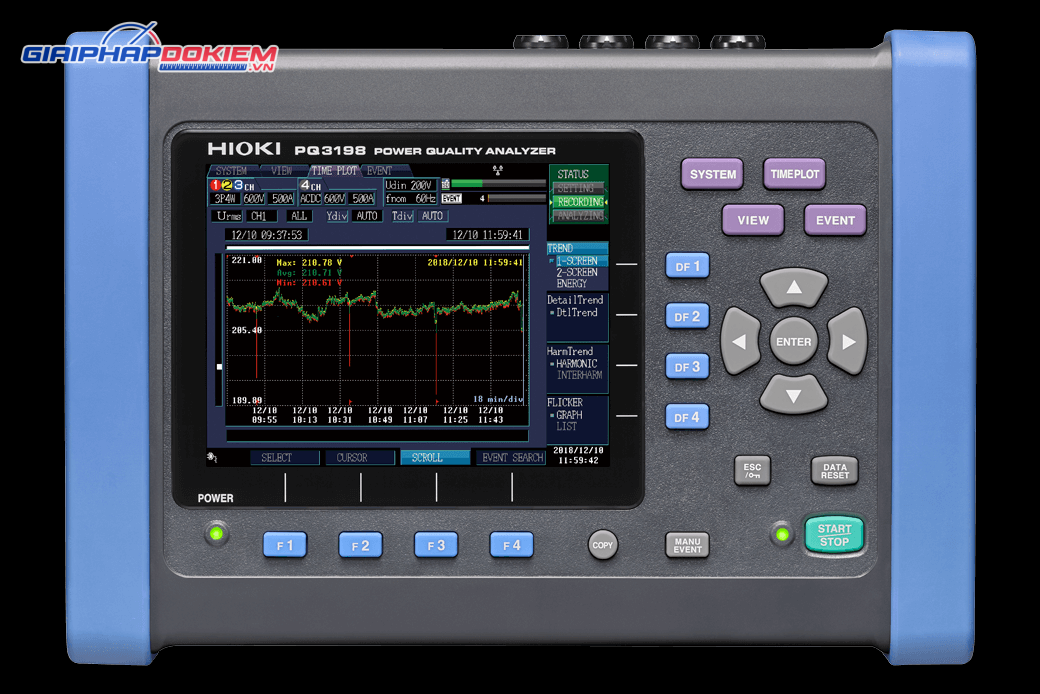

Máy đo và phân tích chất lượng điện năng Hioki PQ3198

Thiết bị đo và phân tích chất lượng điện năng Hioki PQ3198 nổi bật với độ chính xác và tin cậy cao, dùng để đo các mạch điện 1-3 pha. Thiết bị được cải tiến, thích hợp cho giám sát và ghi các sự cố bất thường nguồn điện giúp tìm ra nguyên nhân nhanh chóng hơn.

Hioki PQ3198 còn giúp đánh giá các vấn đề nguồn điện như nhấp nháy điện áp, sụt điện áp, sóng hài và các vấn đề điện khác. Các tính năng khác gồm có khả năng cấp nguồn, tự động nhận cảm biến dòng điện thẳng từ PQA và nâng cao các khả năng ghi dữ liệu.

Các đặc điểm chính của Hioki PQ3198

Máy đo và phân tích chất lượng điện năng Hioki PQ3198 sở hữu các đặc điểm đáng chú ý sau đây:

  • Kiểm tra các vấn đề về nguồn điện theo tiêu chuẩn IEC61000-4-30 Class A.
  • Khả năng ghi liên tục với độ chính xác cao.
  • Dải điện áp băng thông rộng cho phép người dùng đo thành phần sóng hài lên đến 80 kHz.
  • Đỉnh điện áp thoáng qua với tối đa 6000V lên đến 700 kHz.
  • Đo đến 6000 A AC.
  • Hai hệ thống đo điện và tính hiệu suất trên (ch 1, ch 2, ch 3) và ch 4.
  • Phép đo được thực hiện đơn giản với bộ bộ biến tần có tần số cơ bản từ 40 – 70 Hz và tần số mang tối đa là 20 kHz.
  • Thiết bị có phần mềm PQ ONE – công cụ hữu dụng để tạo các báo cáo chuyên nghiệp.
  • Hộp GPS bán rời để đồng bộ nhiều thiết bị.

Duy trì và quản lý năng lượng điện; phân tích vấn đề dễ dàng và tin cậy với Hioki PQ3198

Thiết bị phân tích chất lượng điện Hioki PQ3198 và Hioki PQ3100 là trợ thủ đắc lực của các nhân viên hiện trường – là những người cần phân tích đặc tính của nguồn điện thông qua các phương tiện đo lường có khả năng chụp lại toàn bộ phạm vi bất thường của nguồn điện. Đặc biệt dễ sử dụng xuyên suốt toàn bộ trải nghiệm của người dùng, từ kết nối thiết bị cho đến ghi dữ liệu.

Phân tích vấn đề nguồn điện thiết bị dễ dàng

Hioki PQ3198 giúp chụp lại đầy đủ phạm vi bất thường của nguồn điện, gồm sụt điện áp, dao động tần số, ngắt điện tạm thời. Trong khi ghi lại xu hướng giúp điều tra nguyên nhân mất điện đột ngột cũng như các trục trặc khác trên thiết bị.

Ghi dữ liệu chất lượng cho hệ thống điện

Ghi lại các dao động trong dòng điện, điện áp, sóng hài, công suất và nhấp nháy điện áp khi kết nối với hệ thống dễ biến động: nguồn năng lượng tái tạo hoặc trạm sạc EV đến lưới điện. Phân tích dữ liệu dễ dàng với phần mềm PQ ONE đi kèm.

Đo dòng điện AC/DC

Sử dụng cảm biến dòng điện AC/DC tự hiệu chỉnh về 0 để đo dòng điện DC 1 cách chính xác trong khoảng thời gian dài. Do cảm biến được cấp điện bởi thiết bị, do đó không cần cài thêm nguồn điện riêng bên ngoài.

Xem thêm: Thiết Bị Đo Và Ghi Công Suất Hioki PW3360-20 tại Giải Pháp Đo Kiểm

Nắm bắt sự bất thường nguồn điện với những cài đặt đơn giản

Thiết bị đo và phân tích chất lượng điện năng Hioki PQ3198 và Hioki PQ3100 có thể đo mọi tham số trong 1 lần, bao gồm sóng hài, công suất và dạng sóng bất thường.

  • Quá độ điện áp
  • Quá điện áp
  • Sụt điện áp
  • Mất điện
  • Dao động tần số
  • Dòng điện khởi động
  • Sóng hài
  • Sóng hài bậc cao
  • Mất cân bằng

Đồng thời ghi dạng sóng sự kiện và đồ thị xu hướng của Hioki PQ3198

< Dạng sóng sự kiện > Khi 1 sự kiện xảy ra, Hioki PQ3198 ghi dạng sóng tức thời trong 0.2 giây. Kích hoạt có thể được cài đặt cho mọi tham số sự kiện song song và người dùng có thể kiểm tra dữ liệu đã ghi trên màn hình khi đang thực hiện đo.

Đồng thời ghi dạng sóng sự kiện và đồ thị xu hướng

< 30 giây dữ liệu xu hướng sự kiện dao động > Khi có quá điện áp, sụt điện áp hoặc dòng điện khởi động, thiết bị Hioki PQ3198/ Hioki PQ3100 có thể ghi lại đồng thời các dao động giá trị RMS1/2 trong 30 giây.

Tuân thủ tiêu chuẩn quốc tế IEC 61000-4-30 Ed. 2 Class A

Các đặc điểm chính của Hioki PQ3198
Các đặc điểm chính của Hioki PQ3198

Thiết bị đo và phân tích chất lượng điện năng PQ3198 tuân thủ tiêu chuẩn IEC 61000-4-30 Ed. 2 Class A. Theo đó, máy có thể thực hiện các nhiệm vụ đo bắt buộc theo tiêu chuẩn như: tính toán liên tục; phát hiện các sự kiện như sụt điện áp, quá điện áp và mất điện; đồng bộ thời gian bằng GPS (bán rời).

Tiêu chuẩn quốc tế IEC 6100-4-30, Class A chỉ định tham số chất lượng điện, độ chính xác và tuân thủ tiêu chuẩn để tạo sự thuận lợi cho việc so sánh và trao đổi các kết quả đo từ nhiều dụng cụ khác nhau.

Đặc tính điện áp cao và băng thông rộng

Hioki PQ3198 có thể đo quá độ điện áp lên tới 6000V xảy ra trong khoảng thời gian khá ngắn 0.5 μs (2 MS/giây). Thiết bị có thể đo thành phần sóng hài bậc cao từ 2 kHz – 80 kHz. Khi bộ biến tần được sử dụng rộng rãi, trục trặc và hỏng hóc trong dải tần số đó sẽ trở nên phổ biến hơn.

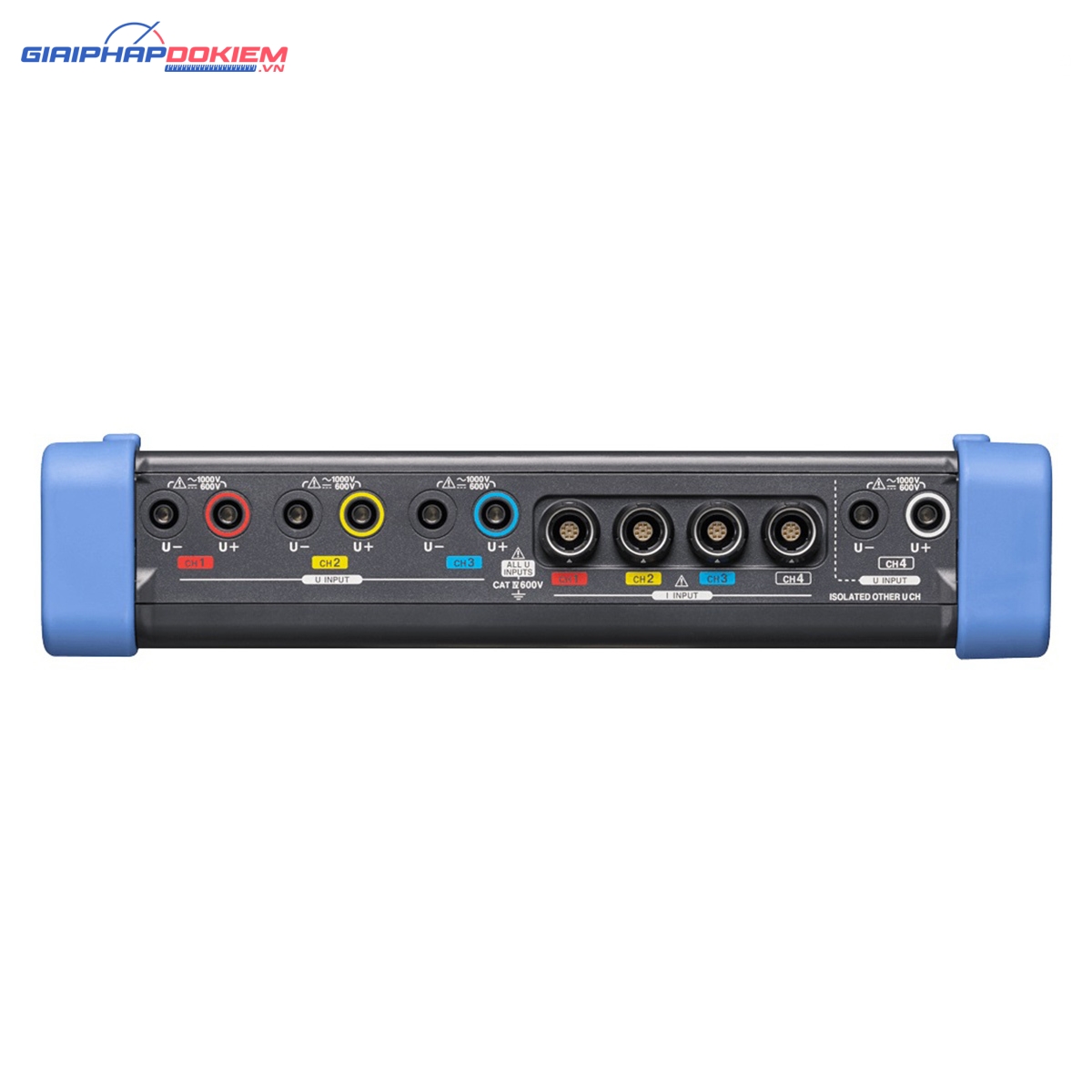

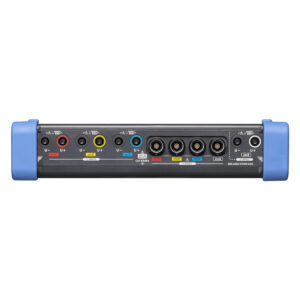

Đo hai mạch

Do kênh điện áp thứ 4 của thiết bị Hioki PQ3198 được tách riêng với 3 kênh điện áp đầu, dụng cụ có thể đo công suất và hiệu suất qua hai mạch riêng biệt.

Ứng dụng

  • Đồng thời đo/ giám sát phần sơ cấp (AC), thứ cấp (DC) của 1 bộ sạc nhanh xe điện EV.
  • Đồng thời đo/ giám sát phần sơ cấp (AC), thứ cấp (DC) của hệ thống điện mặt trời.
  • Đồng thời đo phần sơ cấp (DC), thứ cấp (AC) của bộ biến tần DC/AC (3 pha).
  • Đồng thời đo phần sơ cấp, thứ cấp của UPS.
  • Đồng thời đo nguồn điện (AC), mạch điều khiển (DC).
  • Đồng thời đo mạch ba pha và dây đất.
  • Đồng thời đo dây trung tính nhằm để phát hiện rò.

Kiểm tra chất lượng điện được cấp bởi bộ sạc nhanh xe điện EV

Do kênh điện áp thứ 4 của máy đo và phân tích chất lượng điện năng Hioki PQ3198 được tách riêng khỏi ba kênh điện áp đầu tiên, thiết bị có khả năng đo công suất và hiệu suất trên hai mạch riêng biệt. Ví dụ, có thể kiểm tra chất lượng đầu vào (AC) và đầu ra (DC) của 1 bộ sạc nhanh xe điện EV trong khi đồng thời đo công suất và hiệu suất giữa đầu vào và đầu ra.

Đo biến tần đơn giản

Thiết bị đo và phân tích chất lượng điện năng Hioki PQ3198 có thể đo phần thứ cấp của biến tần với tần số cơ bản là 40-70 Hz và tần số mang lên đến 20 kHz. Nó có thể đo hiệu suất của biến tần ba pha/DC.

*Để đo biến tần đảm bảo chính xác hơn, HIOKI khuyến nghị sử dụng thiết bị Phân tích công suất Hioki PW6001 hoặc Hioki PW3390.

Không cần nguồn điện bên ngoài

Do nguồn điện cảm biến được cấp bởi thiết bị, nên không cần bộ chuyển đổi AC khi dùng cảm biến AC/DC hoặc cảm biến linh hoạt.

Đo lường mạch điện 400 Hz

Bên cạnh 50/60 Hz, PQ3198 Hioki có khả năng đo tần số mạch điện 400 Hz.

Phạm vi rộng lớn có thể đáp ứng được mọi ứng dụng

Sử dụng cảm biến HIOKI trong chuỗi các ứng dụng nhằm để đo thiết bị trải dài từ phần thứ cấp của CTs đến dây dòng điện cao. Hioki CT7136 cung cấp 2 dải đo (50 A/500 A) và cảm biến linh hoạt của HIOKI cung cấp các dải đo (50 A/500 A/5000 A). Do phạm vi đo hiệu quả tăng lên đến 120% của phạm vi danh định, cảm biến linh hoạt có thể được sử dụng để đo dòng điện đến 6000 A.

Hiển thị tham số dễ hiểu

Vì có thể chuyển đổi màn hình để hiển thị mọi tham số đo khi thực hiện đo, nên dễ dàng kiểm tra các điều kiện. *Ảnh chụp màn hình thể hiện màn hình Hioki PQ3100.

Phát hiện cảm biến tự động để tránh tình trạng đo sai

Kết nối đơn giản đến cảm biến dòng điện, chỉ cần chạm “Sensor” trên màn hình và thiết bị Hioki PQ3198 sẽ tự động phát hiện loại cảm biến và phạm vi dòng điện cực đại.

Chức năng cài đặt đơn giản nhằm đơn giản hoá việc cấu hình các tham số ghi

Chọn thiết lập phù hợp ứng dụng của bạn, sau đó thiết bị sẽ tự động cấu hình tham số ghi.

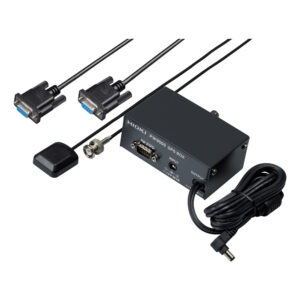

Đồng bộ thời gian GPS của các thiết bị đo và phân tích chất lượng điện Hioki PQ3198

GPS OPTION PW9005 có thể được dùng để hiệu chỉnh thời gian trong thiết bị sang thời gian tiêu chuẩn UTC. Khả năng này loại trừ các sai khác về thời gian giữa các thiết bị, cho phép phân tích dữ liệu thu được ở nhiều thiết bị khác nhau tại cùng 1 thời điểm.

Phân tích dữ liệu, tạo báo cáo với phần mềm phân tích chất lượng điện PQ ONE

Nhóm dữ liệu từ các vị trí, thời gian và ngày đo khác nhau vào thư mục để xem chung. <Chức năng Quick Report >

Nhóm chung các đồ thị xu hướng cho nhiều bộ dữ liệu và xuất chúng thành báo cáo. Tính năng này hữu ích khi người dùng muốn so sánh các ngày khi ghi chép lặp lại hoặc hoặc dữ liệu từ nhiều vị trí khác nhau.

Hiển thị danh sách dữ liệu phân tích.
Hiển thị chi tiết dữ liệu đo gồm thống kê sự kiện, danh sách sự kiện và đồ thị sự kiện.
Chọn tham số mà bạn cần xuất trong báo cáo.

Danh sách sự kiện < PQ ONE >

Hiển thị thống kê về các sự kiện theo ngày hoặc thời gian trong ngày giúp dễ dàng phát hiện các bất thường của nguồn điện xảy ra tại thời điểm cụ thể trong ngày hoặc ngày cụ thể trong tuần.

Thống kê sự kiện < PQ ONE >

Hiển thị thống kê về sự kiện theo ngày hoặc thời gian giúp dễ dàng phát hiện bất thường xảy ra tại thời gian cụ thể trong ngày hoặc ngày cụ thể trong tuần. Thêm vào đó, người dùng có thể thực hiện phân tích đường cong ITIC (CBEMA) (sử dụng đường cong dung sai), được sử dụng bởi tiêu chuẩn quản lý chất lượng điện tại Hoa Kỳ.

Chức năng đánh giá EN 50160 < PQ ONE >

Đánh giá xem dữ liệu có đảm bảo tuân thủ tiêu chuẩn EN 50160 bằng cách phân tích và tạo ra đánh giá dựa trên những dao động điện áp trong suốt khoảng thời gian xu hướng. Người dùng có thể tuỳ chỉnh các yếu tố và tham số đánh giá.

Chương trình ứng dụng PC <GENNECT Cross dành cho Windows>

* Cập nhật trong tương lai của thiết bị đo và phân tích chất lượng điện năng Hioki PQ3198 đã được lên lịch để cung cấp khả năng tương thích

Giám sát mọi dữ liệu đồng thời theo thời gian thực.

Kết nối các thiết bị đo đến máy tính bởi dây cáp LAN*.

Phần mềm tự động nhận dạng các dụng cụ đo kết nối mạng LAN.

Hiển thị dữ liệu thu được theo dạng đồ thị trong thời gian thực.

Quản lý và lưu kết quả với phần mềm.

Liệt kê giá trị MAX, MIN và AVG (Hiển thị thời gian của dữ liệu MAX & MIN).

* Hoạt động được đảm bảo cho 15 unit. Vui lòng liên hệ đến đại diện Hioki Việt Nam gần nhất khi cần kết nối trên 15 unit.

Đặc tính kỹ thuật cơ bản của Hioki PQ3198

Độ chính xác của Hioki PQ3198 được đảm bảo trong 1 năm và độ chính xác sau điều chỉnh cũng được đảm bảo trong 1 năm.

Mạch đoMột pha 2 dây, Một pha 3 dây, Ba pha 3 dây hoặc Ba pha 4 dây thêm 1 kênh đầu vào để đo điện áp, công suất (đo AC hoặc DC), dòng điện.
Phạm vi điện ápĐo điện áp: 600.00 V rms
Đo quá độ điện áp: 6000 kV đỉnh
Phạm vi dòng điện500.00 mA – 5.0000 kA AC (phụ thuộc loại cảm biến dòng điện sử dụng)
Phạm vi công suất300.00 W – 3.0000 MW (được tự động xác định dựa trên phạm vi điện áp & dòng điện đang sử dụng)
Độ chính xác cơ bản của Hioki PQ3198Điện áp: ±0.1% điện áp danh định

Dòng điện: ±0.1 % rdg. ±0.1 % f.s. + độ chính xác cảm biến dòng điện

Công suất tác dụng: ±0.2 % rdg. ±0.1 % f.s. + độ chính xác cảm biến dòng điện

Hạng mục đo1. Quá độ điện áp: tốc độ lấy mẫu 2 MHz

2. Chu kỳ tần số: Được tính theo 1 chu kỳ, 40 đến 70 Hz

3. Điện áp (1/2) RMS: phép tính một chu kỳ được làm mới sau mỗi nửa chu kỳ

Dòng điện (1/2) RMS: phép tính nửa chu kỳ

4. Quá điện áp, Sụt áp, Ngắt điện áp

5. Dòng điện khởi động

6. So sánh dạng sóng điện áp

7. Giá trị nhấp nháy điện áp tức thời: Đáp ứng theo tiêu chuẩn IEC61000-4-15

8. Tần số 200 ms: Được tính theo 10 hoặc 12 chu kỳ, 40 – 70 Hz

9. Tần số 10 giây: Được tính theo thời gian của toàn bộ chu kỳ trong suốt giai đoạn 10 giây cụ thể, 40 – 70 Hz

10. Đỉnh sóng dòng điện, Đỉnh sóng điện áp

11. Dòng điện, Điện áp, Công suất phản kháng, Công suất tác dụng, Công suất biểu kiến, Năng lượng tác dụng, Năng lượng phản kháng, hệ số công suất thay thế, hệ số công suất, hệ số mất cân bằng dòng điện, hệ số mất cân bằng điện áp và hiệu suất.

12. Thành phần sóng hài bậc cao (điện áp/ dòng điện): 2 kHz – 80 kHz

13. Sóng hài/ Góc pha sóng hài (điện áp/ dòng điện), công suất sóng hài: bậc 0 đến 50

14. Góc pha sóng hài điện áp – dòng điện: bậc 1 – 50

15. Hệ số tổng biến dạng sóng hài: (điện áp/ dòng điện)

16. Sóng hài trung (điện áp/ dòng điện): bậc 0.5 đến bậc 49.5

17. Hệ số K (hệ số nhân)

18. IEC Flicker, Δ V10 Flicker

Ghi dữ liệu của Hioki PQ3198ON lặp lại: 1 năm và Sự kiện ghi tối đa: 9999 × 366 ngày (lên đến 9999 sự kiện/ngày)

OFF lặp lại: 35 ngày và Sự kiện ghi tối đa: 9999 sự kiện

Giao diệnThẻ nhớ SD/SDHC, LAN (Chức năng server HTTP server / Chức năng FTP ), USB2.0 (để chuyển dữ liệu)
Hiển thịMàn hình màu LCD 6.5-inch TFT (640 × 480 điểm)
Nguồn điện cung cấp cho Hioki PQ3198Bộ chuyển đổi AC Z1002 (100 V – 240 V AC, 50/60 Hz, dòng điện định mức 1.7 A), Bộ Pin sạc Z1003 (Sử dụng liên tục: 180 phút và Thời gian sạc: Tối đa 5 tiếng 30 phút với bộ chuyển đổi AC)
Kích thước và khối lượng 300 mm (11.81 in)W × 211 mm (8.31 in)H × 68 mm (2.68 in)D, 2.6 kg (91.7 oz) (bao gồm bộ pin sạc Z1003)
Phụ kiện của máy Hioki PQ3198Dây đo điện áp L1000 ×1 set (Đỏ/ Vàng/ Xanh/ Xám mỗi loại 1 dây, Đen: 4 dây, dài 3m (9.84ft), Kẹp cá sấu ×8), kẹp màu, Bộ chuyển đổi AC Z1002 ×1, Strap ×1, Hướng dẫn sử dụng ×1, Hướng dẫn đo ×1, Dây cáp USB (Độ dài 1 m 3.28 ft) ×1, Thẻ nhớ SD 2GB Z4001 ×1, Bộ pin sạc Z1003 ×1, Phần mềm ứng dụng (PQ ONE) ×1
