Máy hiện sóng kỹ thuật số Rigol DHO914S

Giới thiệu máy hiện sóng kỹ thuật số Rigol DHO914S

Rigol DHO914S là một dòng máy hiện sóng số kỹ thuật số mới được ra mắt, với hiệu suất cao nhưng giá cả phải chăng. Dù có thiết kế nhỏ gọn, nó vẫn nổi bật với hiệu suất vượt trội, bao gồm tốc độ chụp lên đến 1,000,000 wfms/s (trong chế độ UltraAcquire), dung lượng bộ nhớ 50 Mpts, độ phân giải 12 bits, và độ ồn thấp.

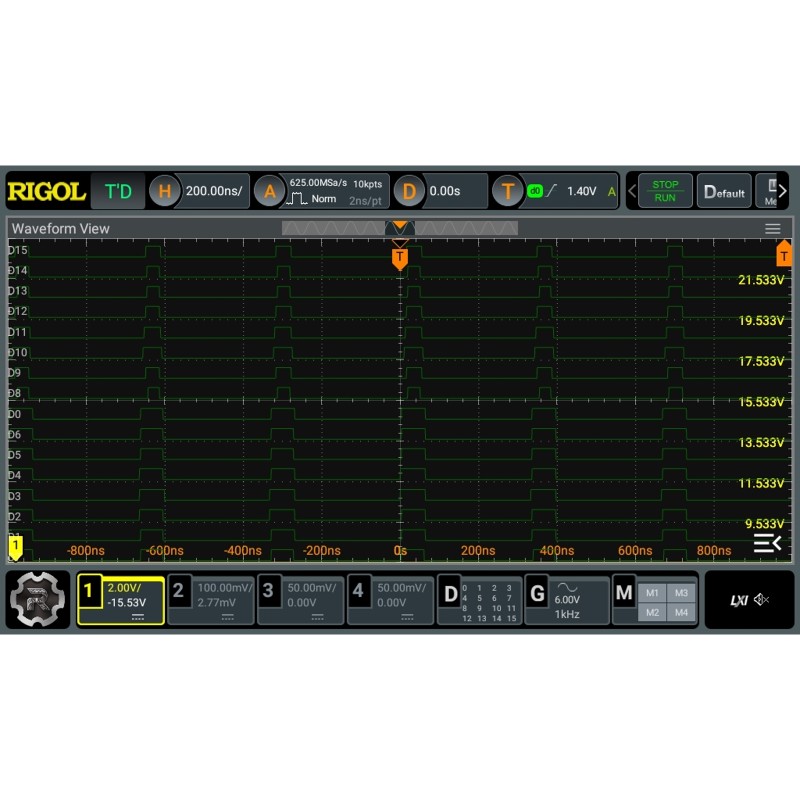

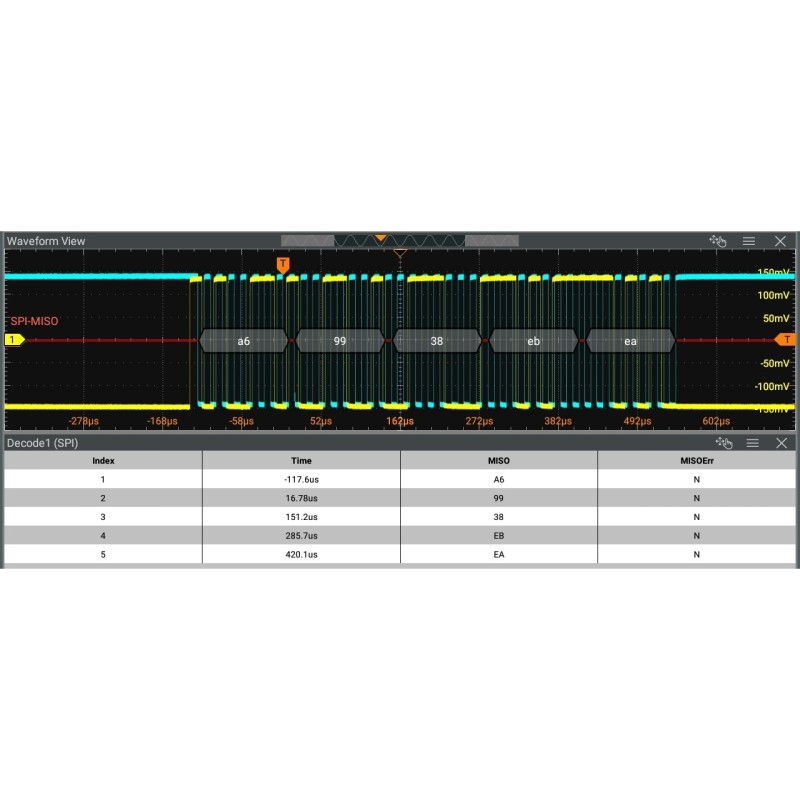

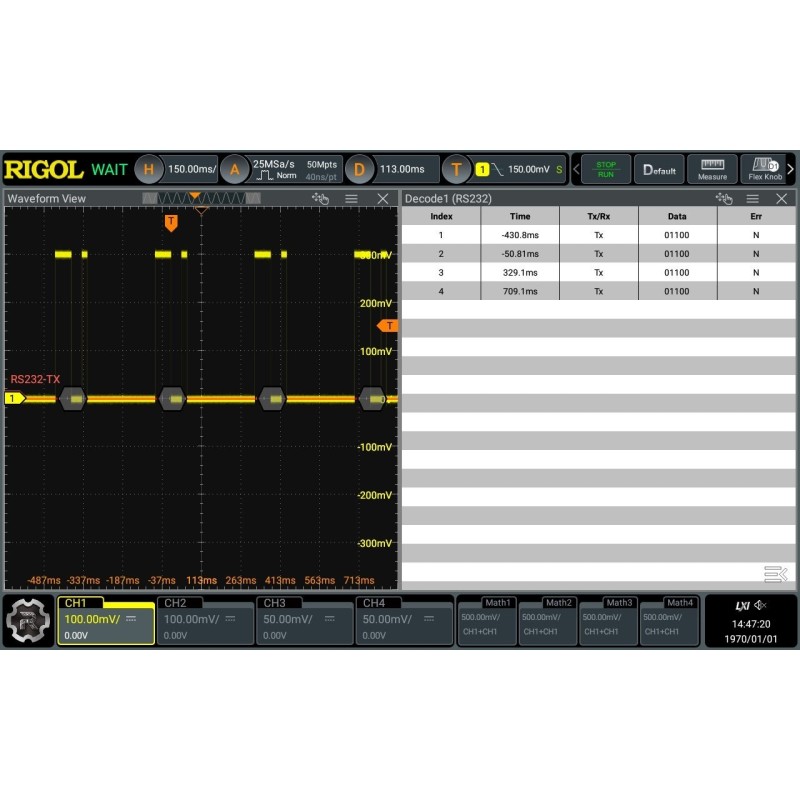

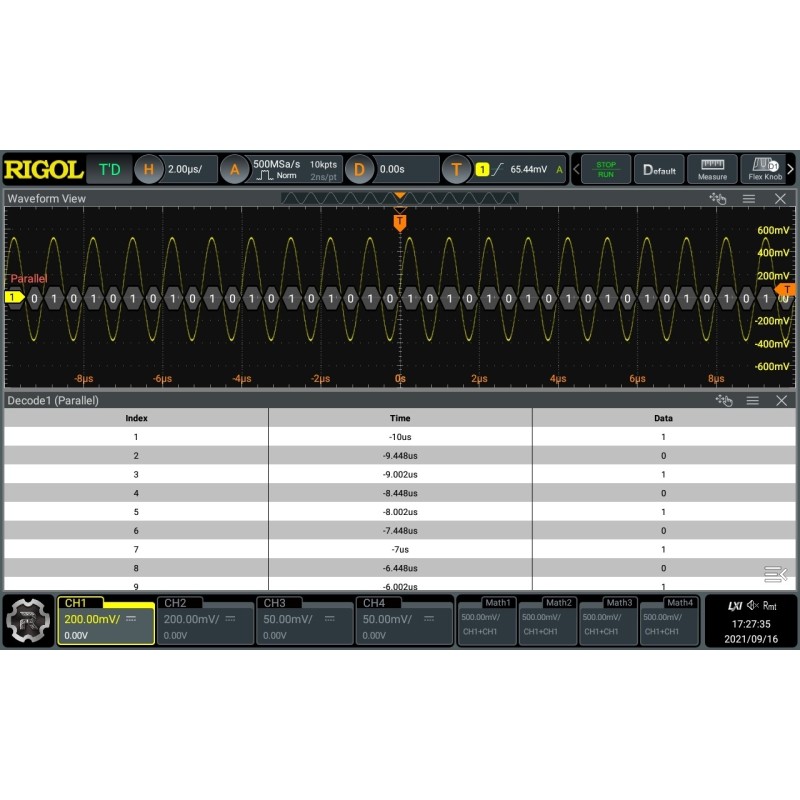

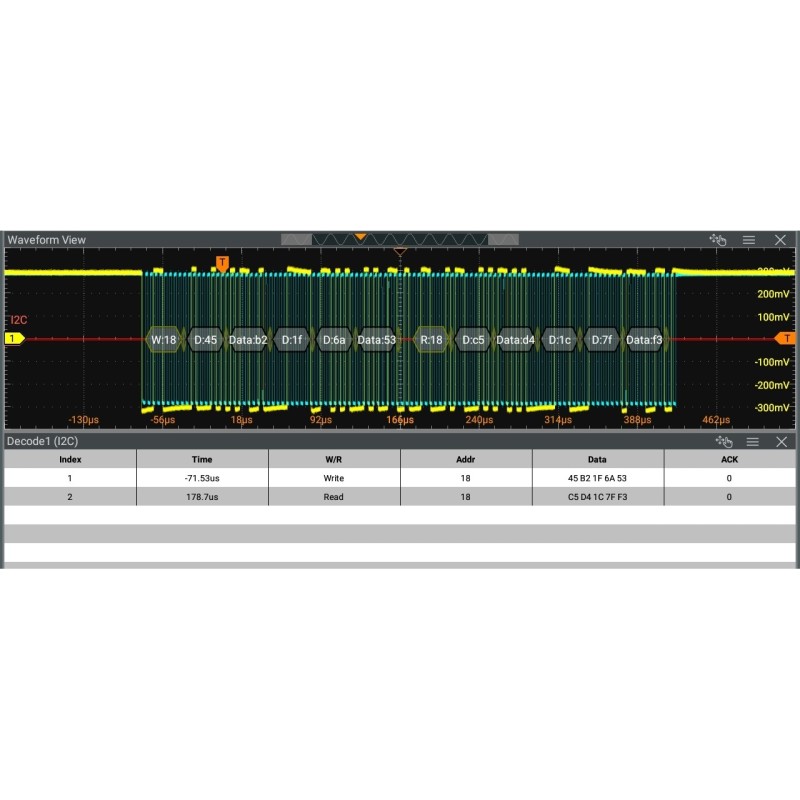

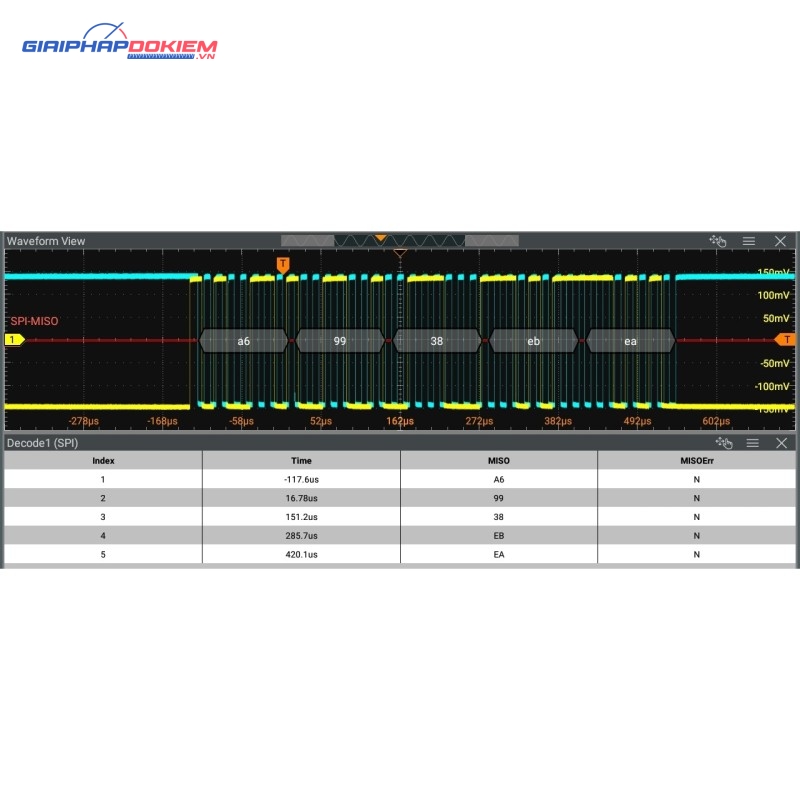

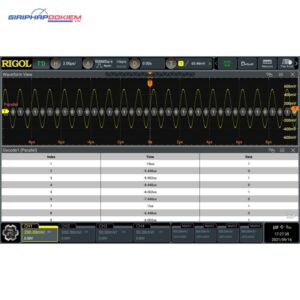

Rigol DHO914S hỗ trợ 16 kênh số. Một thiết bị có thể phân tích cả tín hiệu analog và số để đáp ứng các yêu cầu thiết kế và thử nghiệm nhúng. Với mức giá phải chăng tương đương với việc mua một thiết bị cấp nhập cảnh, bạn có thể truy cập vào các chức năng phân tích bus tự động nối tiếp và song song, phân tích biểu đồ Bode, và các chức năng khác để đáp ứng nhu cầu thử nghiệm trong lĩnh vực R&D, giáo dục, và nghiên cứu khoa học.

Rigol DHO914S được trang bị màn hình cảm ứng 7 inch sáng rõ với độ phân giải 1024*600 pixel.

Thông số kỹ thuật của Rigol DHO914S

• Băng thông analog tối đa 125 MHz

• Số lượng kênh analog: 4

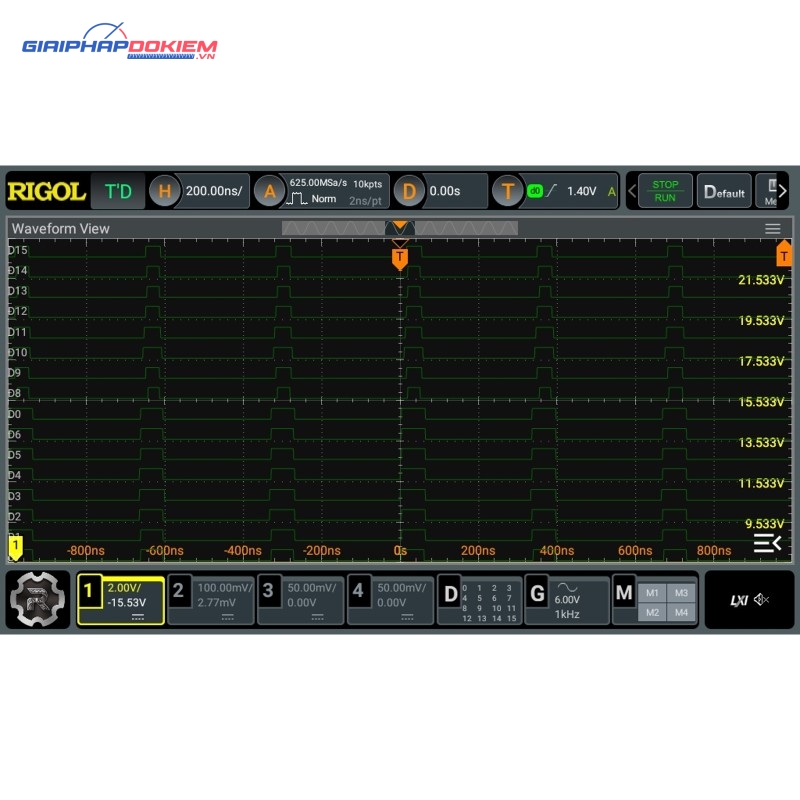

• 16 kênh kỹ thuật số được tích hợp sẵn, đầu dò logic PLA2216 có thể được mua thêm

• Tốc độ lấy mẫu tối đa là 1,25 GSa/s

• Dung lượng bộ nhớ tối đa lên đến 50 Mpts

• Phạm vi độ nhạy trục dọc từ 200 μV/div đến 10 V/div

• Kênh phát xung tích hợp có tần số lên tới 25 MHz

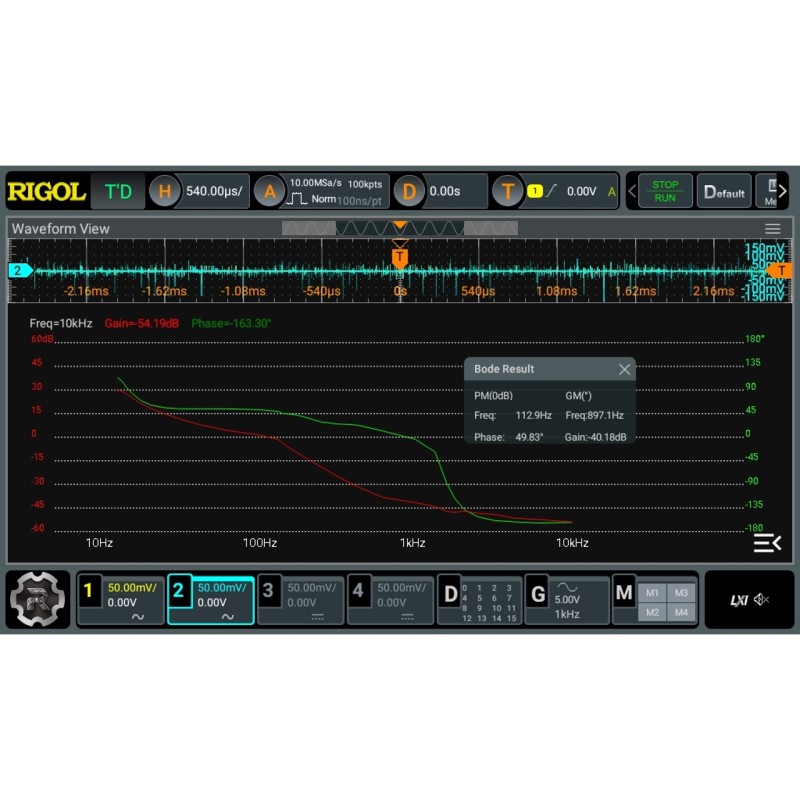

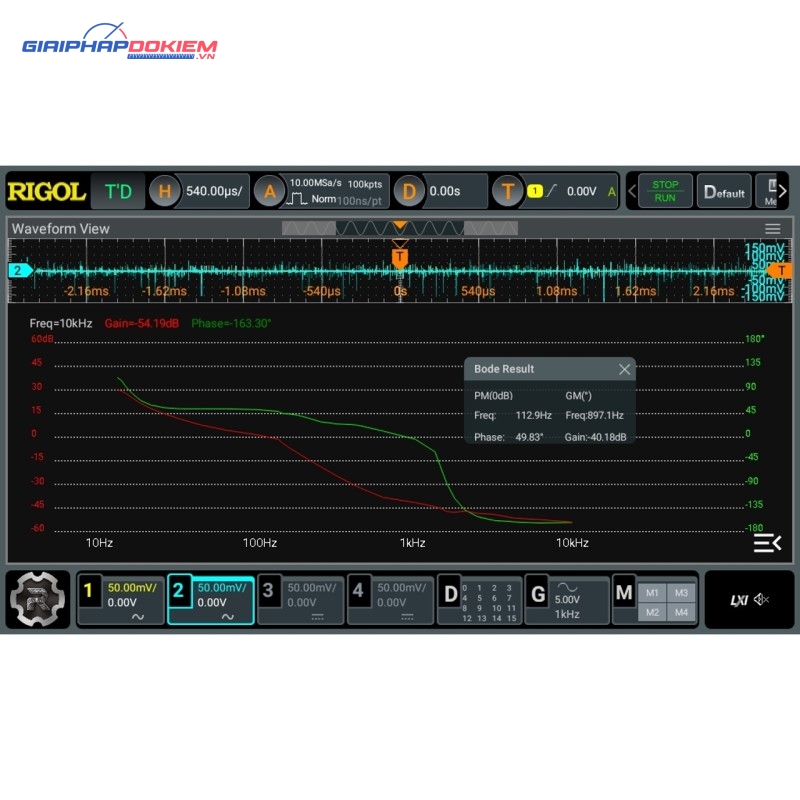

• Chức năng biểu đồ Bode hiển thị mức độ tăng và biến đổi pha ở các tần số khác nhau, giúp phân tích biên độ pha (PM) và biên độ khuếch đại (GM), qua đó đánh giá độ ổn định của hệ thống

• Tốc độ chụp tối đa là 1.000.000 wfms/s trong chế độ UltraAcquirez

• Màn hình phốt pho kỹ thuật số với 256 cấp độ cường độ theo thời gian thực

• Tín hiệu có độ nhiễu thấp, chất lượng cao, đảm bảo không bỏ sót tín hiệu nhỏ

• Tính năng tìm kiếm và điều hướng dạng sóng giúp gỡ lỗi tín hiệu nhanh chóng

• Độ phân giải lên đến 12 bit

• Màn hình cảm ứng điện dung đa điểm 7 inch, độ phân giải 1024×600

• Núm Flex mới cung cấp trải nghiệm dễ dàng và thân thiện với người dùng

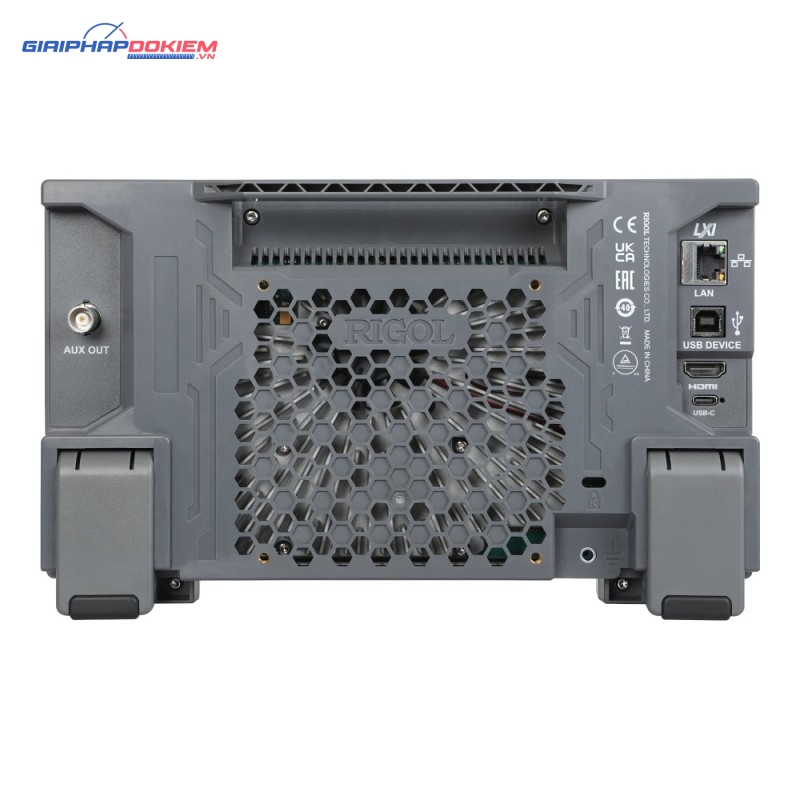

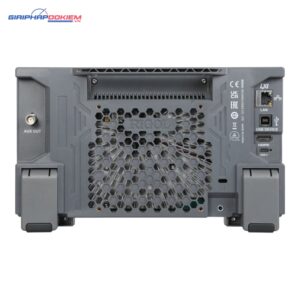

• Cổng kết nối USB Device & Host, LAN, và HDMI

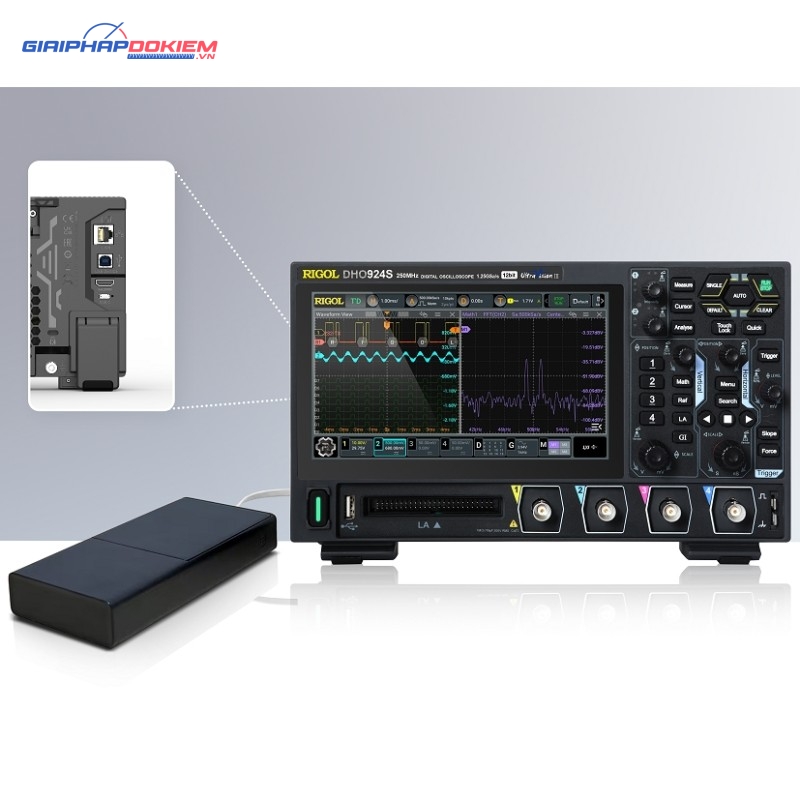

• Hỗ trợ cổng sạc Type-C, thiết kế độc đáo chỉ cần sử dụng nguồn cấp điện di động 65W

• Thiết kế nhỏ gọn, sang trọng và dễ sử dụng

• Tính năng nâng cấp phiên bản trực tuyến độc đáo

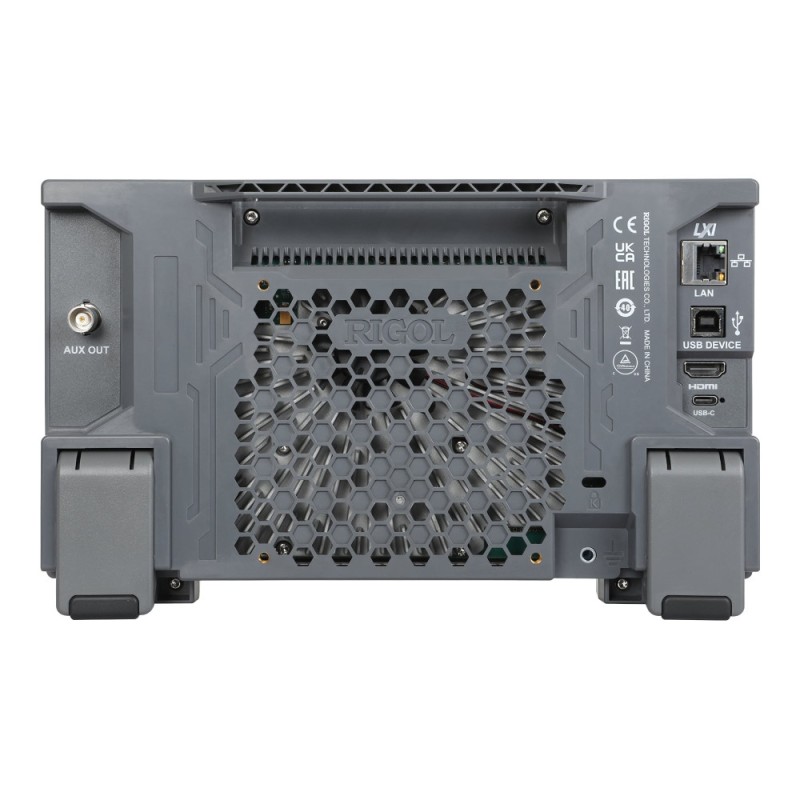

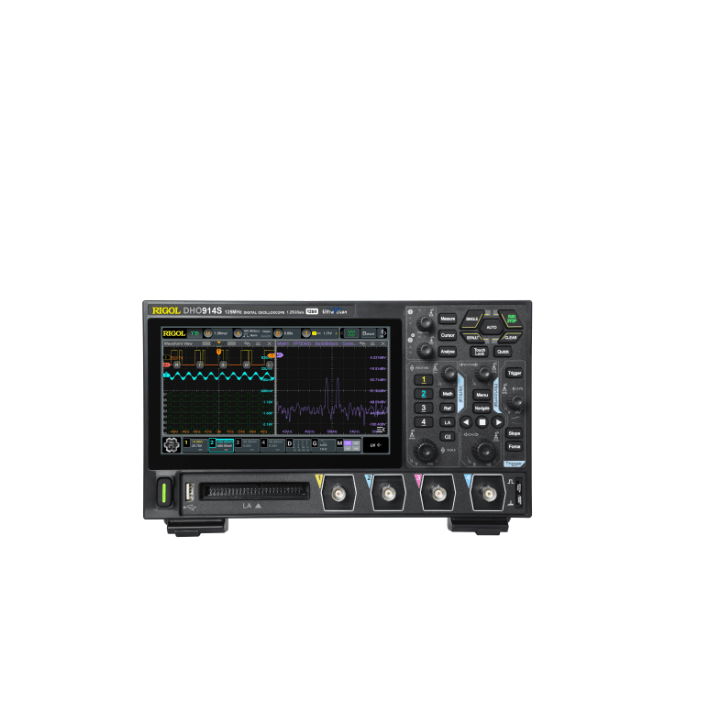

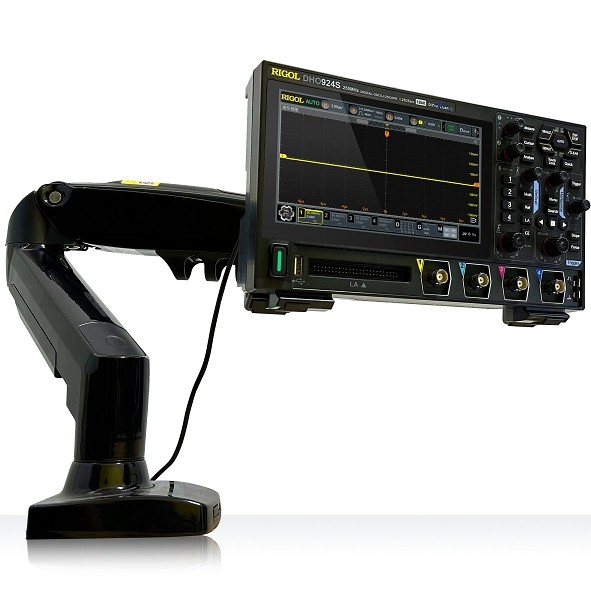

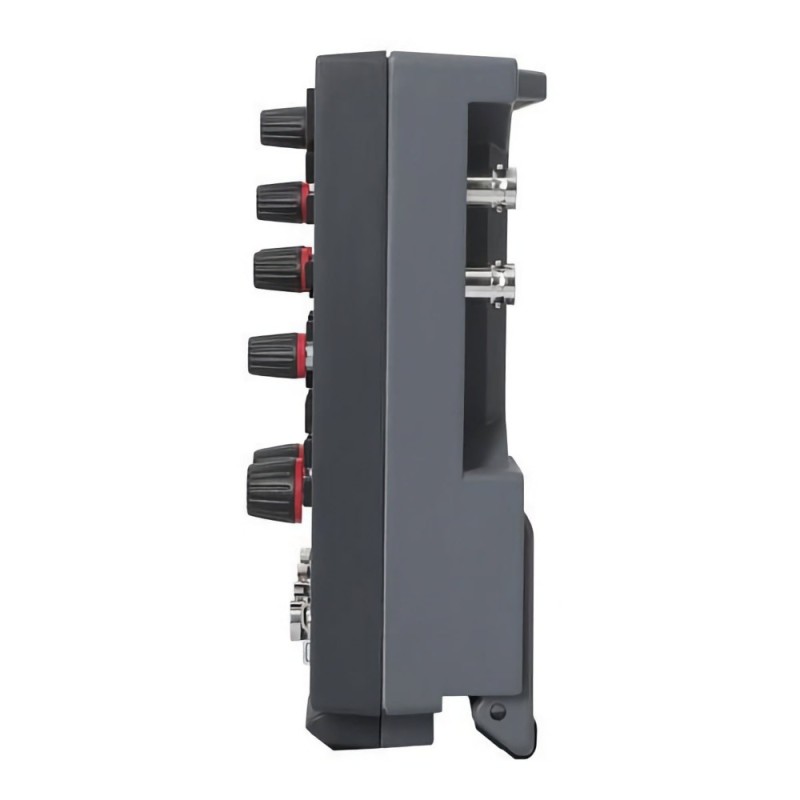

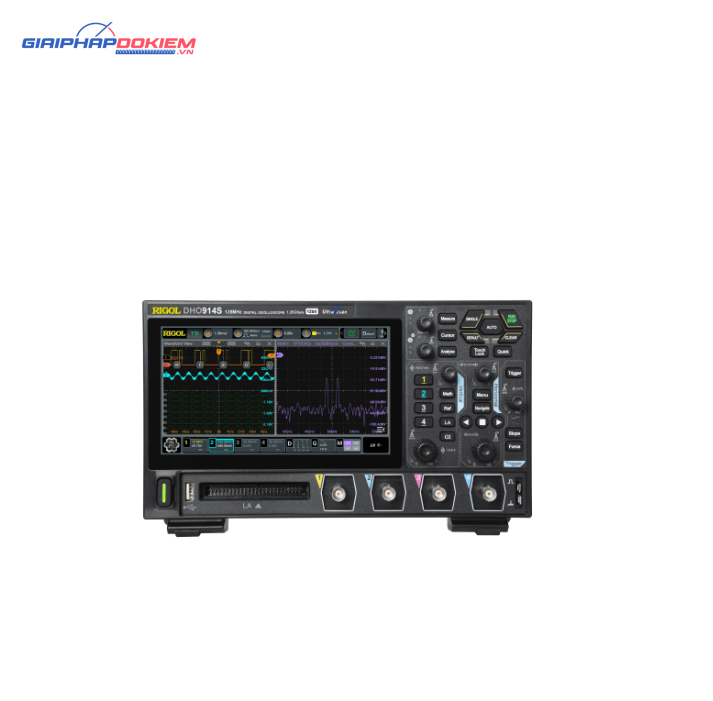

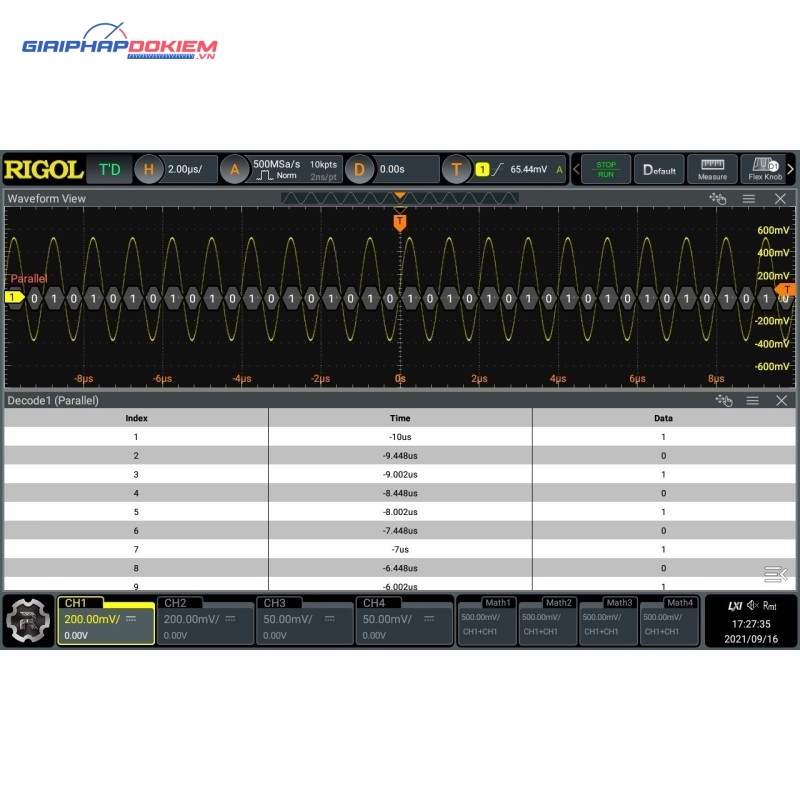

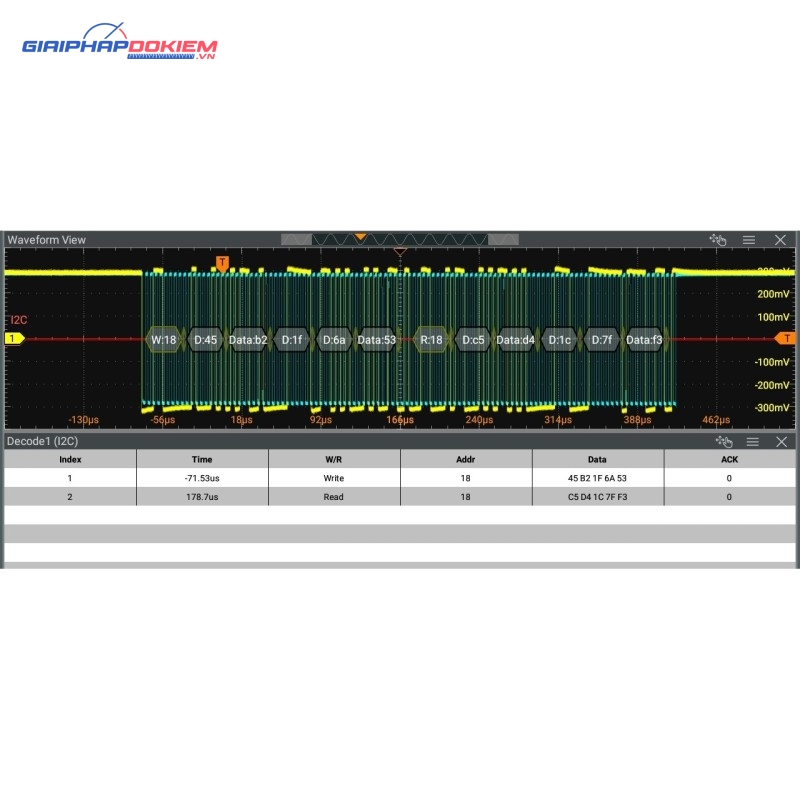

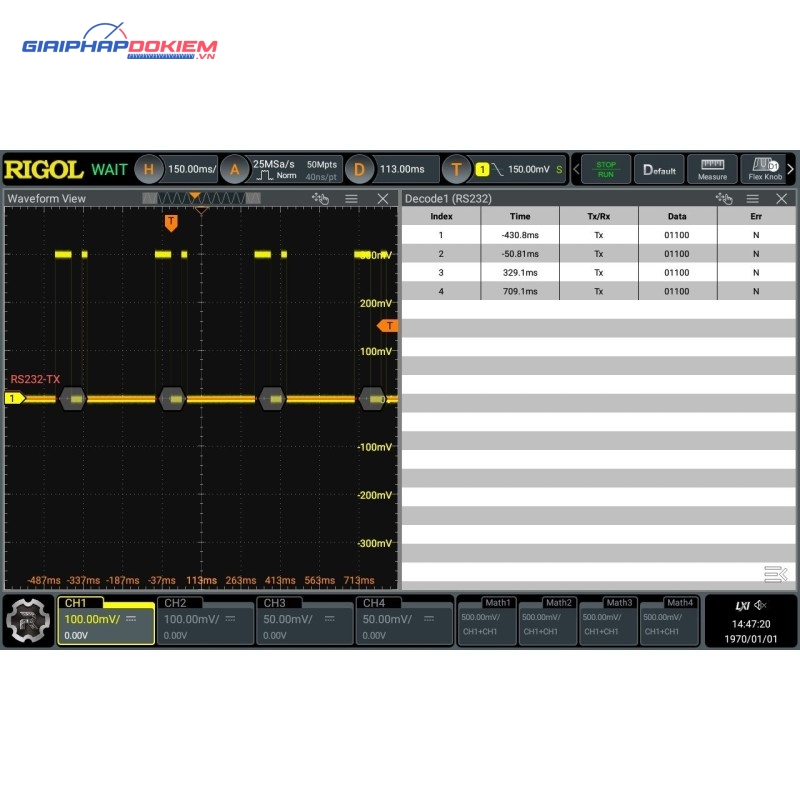

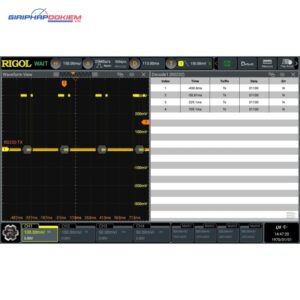

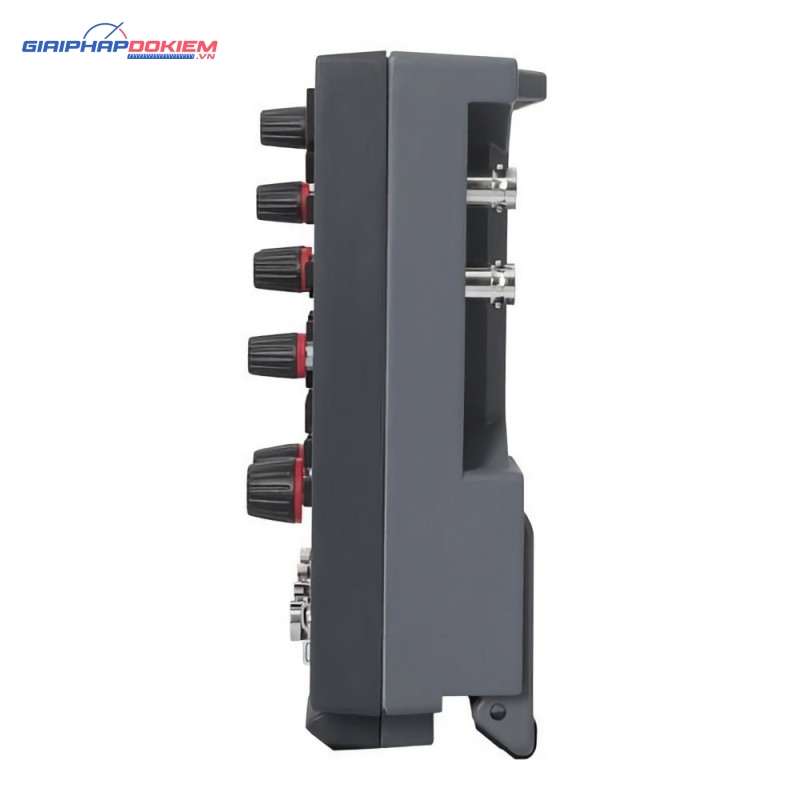

Hình ảnh máy hiện sóng DHO914S
