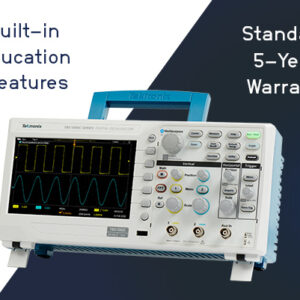

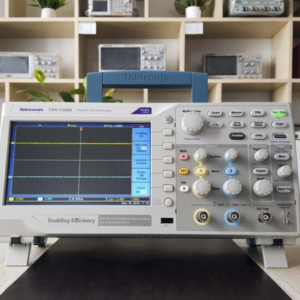

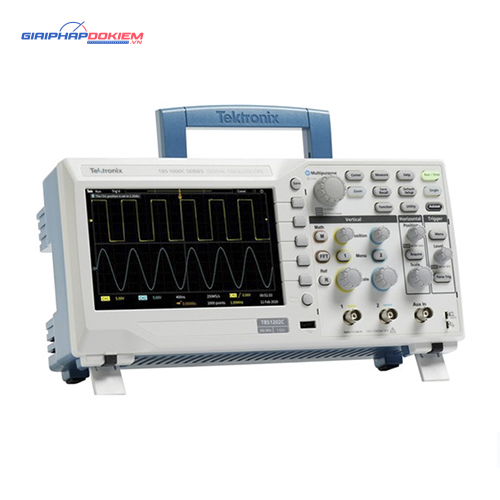

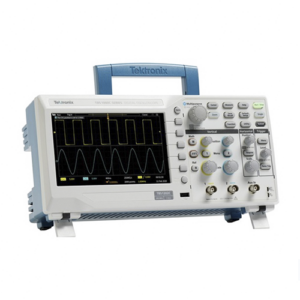

Máy hiện sóng số TEKTRONIX TBS1072C (70 MHz, 2 CH, 1GS/s)

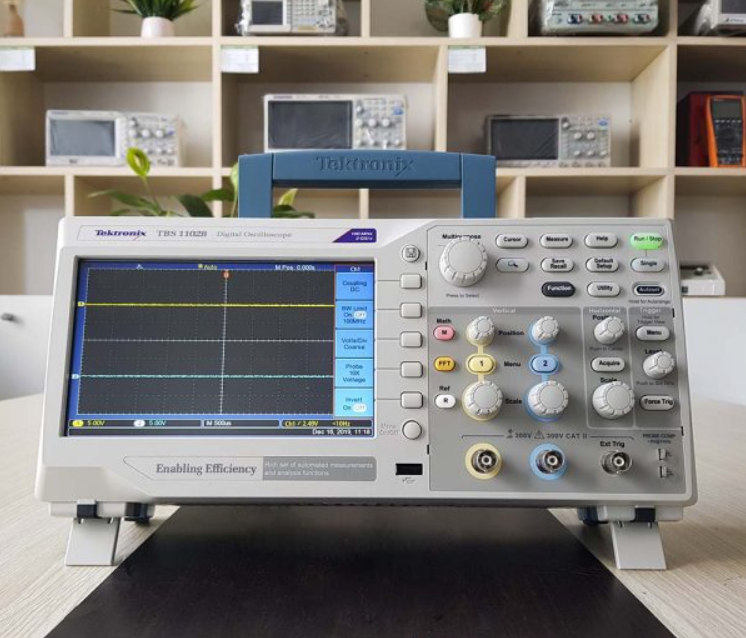

Giới thiệu máy hiện sóng số TEKTRONIX TBS1072C

Đối với những người thợ sửa điện tử, máy hiện sóng giá cả phải chăng của Tektronix được coi là thiết bị hàng đầu mà mọi người đều mong muốn sở hữu. Vào năm 2020, Tektronix đã giới thiệu máy hiện sóng số TEKTRONIX TBS1072C phổ thông (để thay thế cho model TBS1072B và TBS1072B-EDU). Thiết bị mới này có bộ nhớ mở rộng lên tới 20kpts, giúp cải thiện khả năng quan sát sóng tín hiệu và mang lại trải nghiệm sử dụng tốt hơn.

Thêm vào đó, các đặc điểm kỹ thuật của máy hiện sóng TBS1072C gần như giống với phiên bản trước, bao gồm màn hình WVGA 7 inch, 32 chức năng đo tự động và tốc độ lấy mẫu 1GS/s.

Các thông số chính về hiệu suất TBS1000C Series

• Có nhiều kiểu băng thông: 200 MHz, 100 MHz, 70 MHz và 50 MHz.
• Sử dụng mô hình 2 kênh.
• Tốc độ lấy mẫu là 1 GS/s cho mỗi kênh.
• Độ dài lưu trữ là 20k điểm cho mỗi kênh.
• Có các tính năng trigger nâng cao như: kích hoạt xung, runt và dòng.

Đặc điểm nổi bật của TEKTRONIX TBS1072C

• Màn hình màu WVGA 7 inch có 15 vạch chia ngang, giúp tăng khả năng quan sát tín hiệu lên hơn 50%.
• Có 32 phép đo tự động.
• Sử dụng cửa số kép FFT cho phép xem đồng thời miền tần số và thời gian.
• Được trang bị bộ đếm tần số.
• Cho phép xoay và thu phóng.
• Hỗ trợ hơn 10 ngôn ngữ khác nhau.
• Thiết kế gọn nhẹ về trọng lượng và kích thước.

Kết nối

• Cổng máy chủ USB 2.0 được đặt ở mặt trước, giúp việc lưu trữ dữ liệu trở nên nhanh chóng và tiện lợi.
• Cổng thiết bị USB 2.0 ở mặt sau dành cho việc kết nối với PC và cho phép điều khiển thiết bị từ xa.

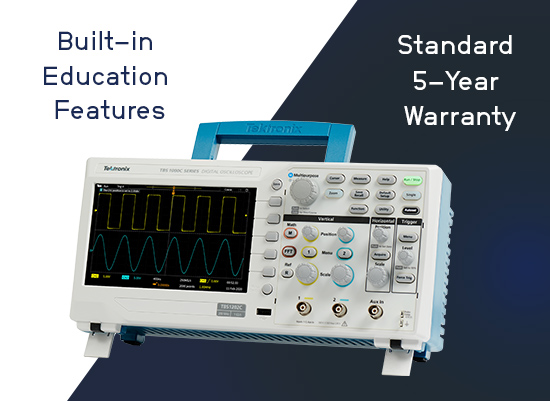

Giáo dục

• Chức năng HelpEverywhere® giúp hiển thị các mẹo trực quan trên màn hình để hỗ trợ người dùng.
• Máy hiện sóng có sổ tay tích hợp, cung cấp hướng dẫn sử dụng và kiến thức cơ bản về máy.
• Tính năng phần mềm học liệu đã được tích hợp, hướng dẫn người dùng thực hiện các bài tập trong phòng thí nghiệm trực tiếp trên màn hình.
• Các tính năng như phép đo tự động, chế độ con trỏ và tự động tắt giúp việc dạy và học các khái niệm cơ bản trở nên dễ dàng hơn cho người mới.

Thông số kỹ thuật của TBS1072C

• Băng thông: 70Mhz.
• Số kênh: 2 kênh.
• Tốc độ lấy mẫu: 1Gs/s.
• Độ dài ghi: 20K point.
• Biên độ (trên trục tung):
• • Độ phân giải: 8 bits.
  • Dải ngõ vào: 1mV/div đến 10V/div.
  • Độ chính xác: ±3%.
  • Trở kháng ngõ vào: 1MΩ ± 2%.
• Thời gian (trên trục hoành):

1. • Dải timebase: 2ns/ div đến 100s/ div.
   • Độ chính xác: 20ppm.

• Chế độ kích (trigger): Auto, Normal, Single sequence.
• Tính năng: 32 phép đo tự động, chức năng FFT, frequency domain view, cổng USB 2.0 để kết nối ngoại vi.
• Màn hình hiển thị: 7-inch màu WVGA.
• Điều kiện hoạt động: Nhiệt độ 0-50 độ C, độ ẩm từ 5% đến 90%.
• Nguồn cung cấp: 100-240V AC rms ± 10% với tần số từ 45Hz-65Hz.
• Công suất tiêu thụ: 30W.
• Trọng lượng máy: 2,2kg.
• Kích thước máy: 154.95 x 325.12 x 106.68 mm.
• Phụ kiện đi kèm: Dây nguồn, 02 que đo và hướng dẫn sử dụng (HDSD).
