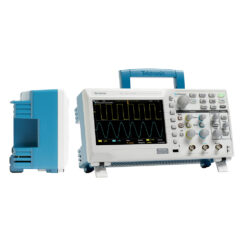

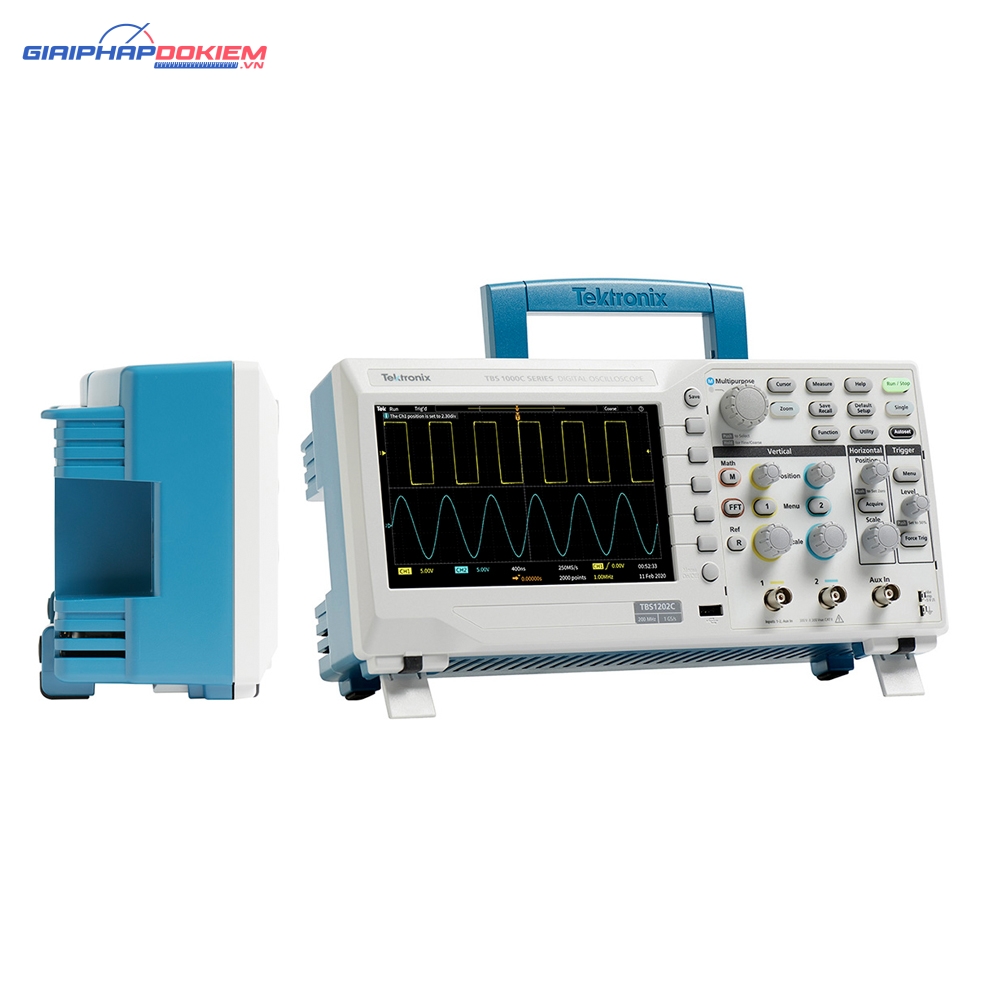

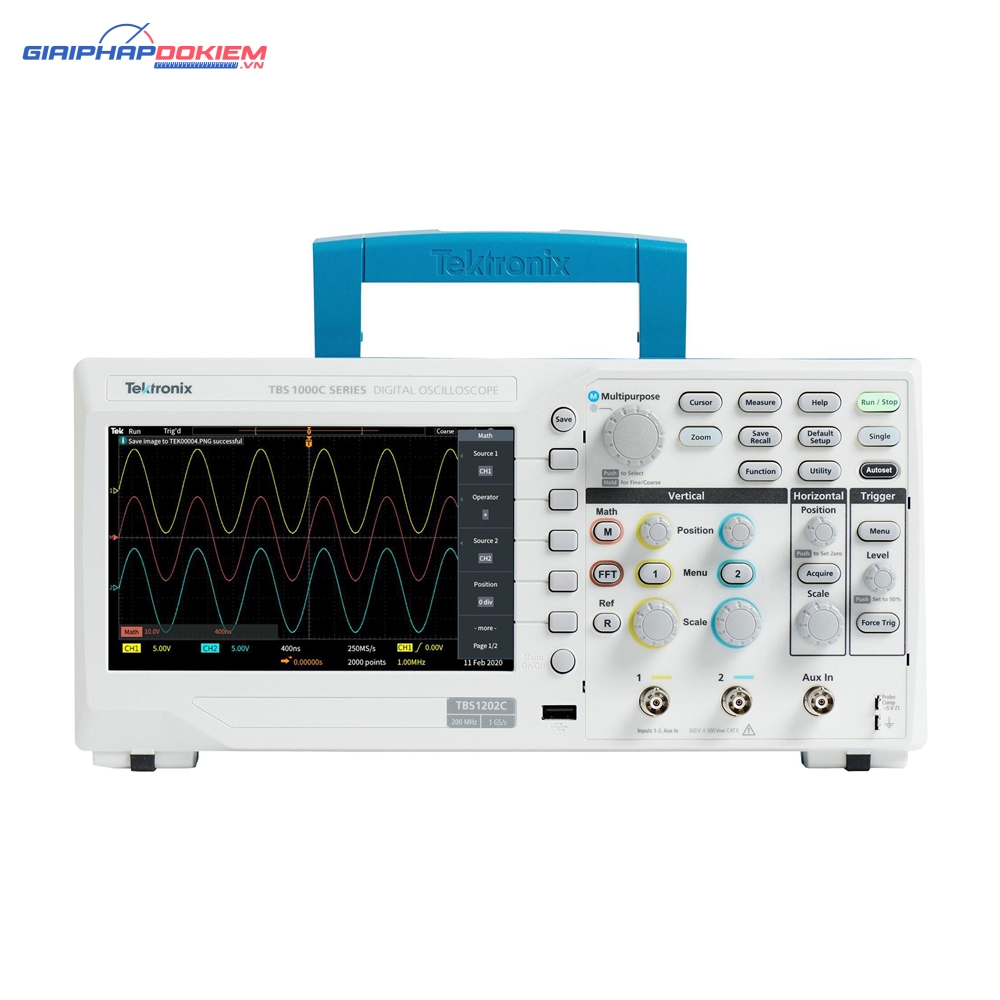

Máy Hiện Sóng Số Tektronix TBS1052C (50Mhz, 2 kênh, 1GS/s)

Đặc điểm nổi bật của Tektronix TBS1052C

– Màn hình màu WVGA 7 inch với 15 vạch chia ngang giúp quan sát tín hiệu nhiều hơn 50%
– 32 phép đo tự động
– Cửa số kép FFT với chế độ xem miền tần số và thời gian đồng thời
– Bộ đếm tần số
– Khả năng xoay và thu phóng
– Tích hợp hơn 10 ngôn ngữ khác nhau
– Trọng lượng và kích thước gọn nhẹ

Các thông số chính về hiệu suất của Tektronix TBS1052C

– Các kiểu băng thông 200 MHz, 100 MHz, 70 MHz và 50 MHz
– Mô hình 2 kênh
– Tốc độ lấy mẫu 1 GS / s trên tất cả các kênh
– Độ dài kỷ lục 20k điểm trên tất cả các kênh
– Trigger nâng cao bao gồm trình kích hoạt xung, runt và dòng

Giáo dục

– Chức năng HelpEverywhere ® cung cấp các mẹo hữu ích trên màn hình cho người dùng
– Sổ tay máy hiện sóng tích hợp cung cấp hướng dẫn vận hành và các nguyên tắc cơ bản về máy hiện sóng
– Tính năng phần mềm học liệu tích hợp cung cấp hướng dẫn bài tập trong phòng thí nghiệm trên màn hình
– Các phép đo tự động, chế độ con trỏ và tự động tắt để giúp giảng dạy các khái niệm cơ bản cho người mới dễ dàng hơn

THÔNG SỐ KỸ THUẬT CỦA TEKTRONIK TBS1052C

– Băng thông: 50 Mhz

– Số kênh: 2 kênh analog +1 kênh Trigger (EXT)

– Tốc độ lấy mẫu tối đa: 1 Gsa/s

– Độ dài bản ghi sóng: 20 Kpts

– Độ nhạy: 1 mV/div tới 10 V/div

– Giới hạn băng thông: 20MHz

– Độ phân giải dọc: 8 bit

– Khớp nối đầu vào: DC, AC

– Trở kháng đầu ra: 1 MΩ ±2 % với 14 pF ±2 pF

– Trigger: Edge, Pulse Width, Runt,

– Nguồn Trigger: CH1, CH2, AUX IN, AC Line

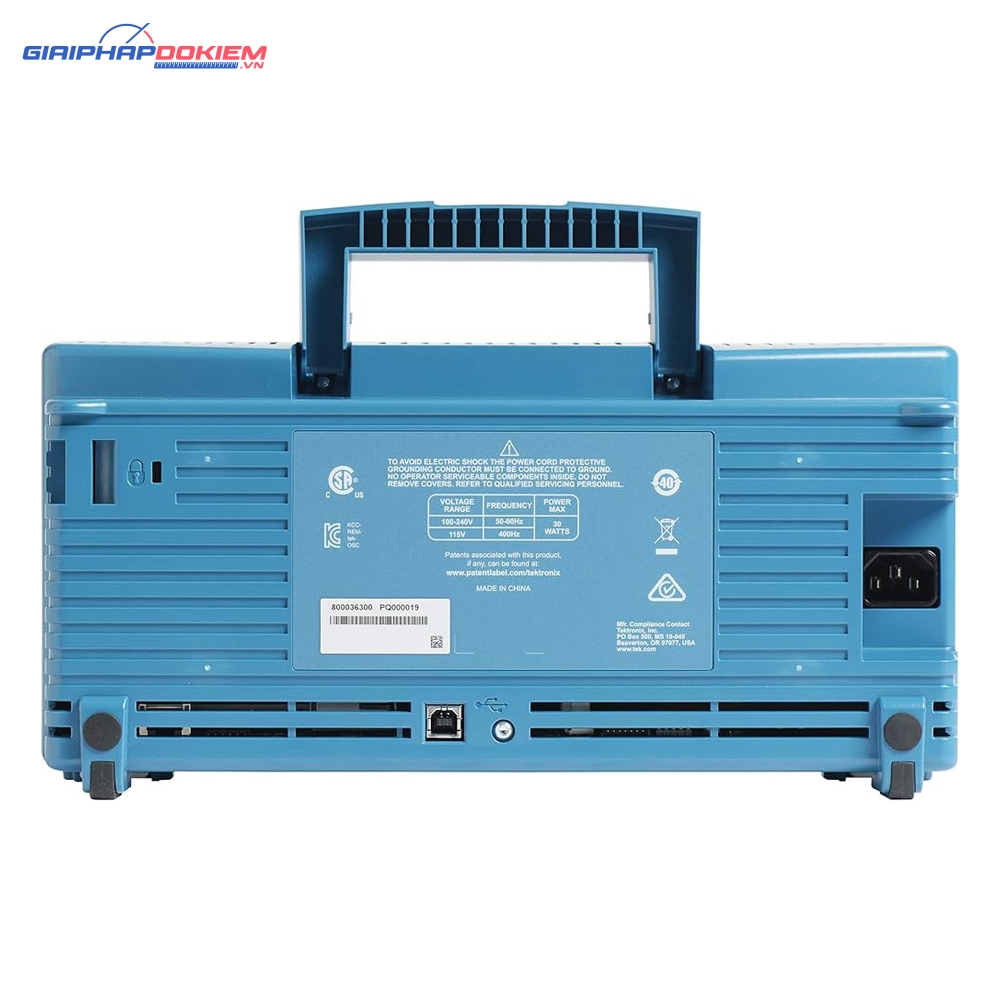

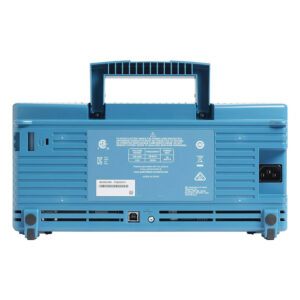

– Cổng kết nối: USB Host, USB Device, Probe Compensator, Kensington Style Lock

– Chức năng toán học: +, -, bội số, FFT

– Màn hình: TFT-LCD 7 inch độ phân giải 800*480

– Trọng lượng: 2.2KG
