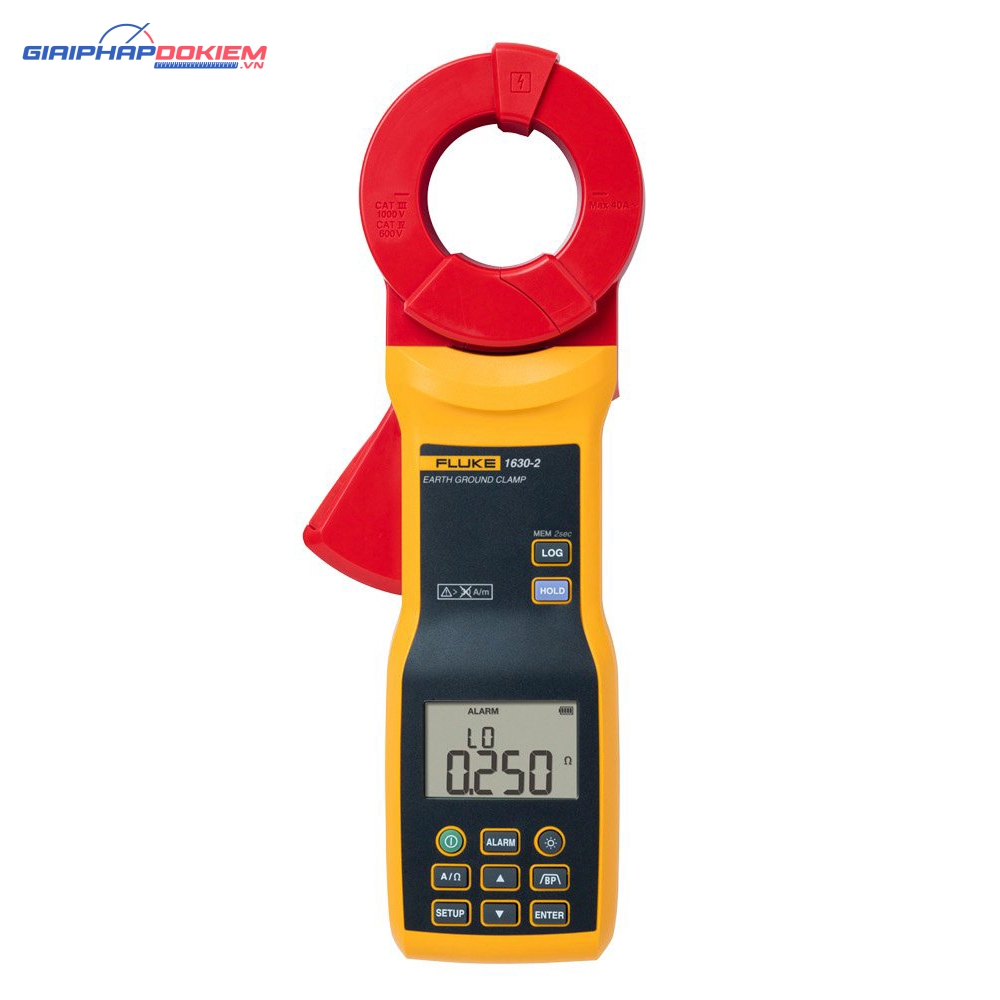

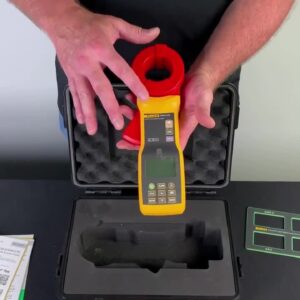

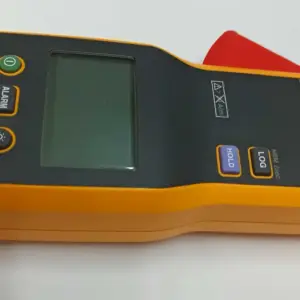

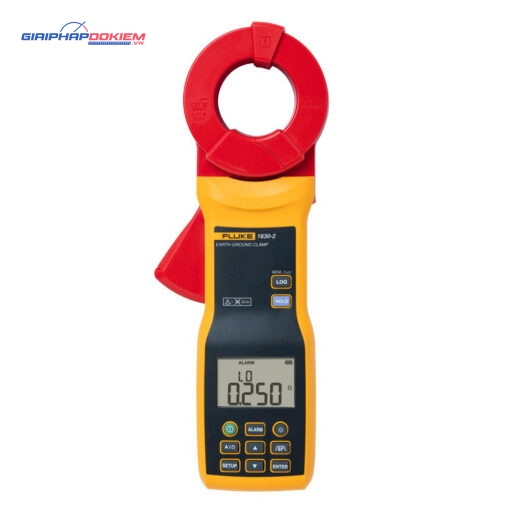

Sơ lược về ampe kìm đo điện trở đất Fluke 1630-2
Ampe kìm đo điện trở đất Fluke 1630-2 là công cụ lý tưởng để kiểm tra tình trạng nối đất của hệ thống tiếp địa và chống sét. Với kích thước nhỏ gọn, thiết bị này rất thuận tiện khi làm việc ở những khu vực khó tiếp cận. Fluke 1630-2 còn cho phép xác định điện trở của mạch vòng mà không cần phải ngắt kết nối hệ thống tiếp đất.
Sản phẩm này nổi bật với độ bền và chất lượng cao. Fluke 1630-2 có khả năng đo điện trở và điện áp nối đất dòng AC mà không cần sử dụng cọc.
Phần kẹp của máy rất chắc chắn, luôn được hiệu chỉnh và căn chỉnh đúng cách. Nó cũng hỗ trợ chức năng đo mà không cần cọc, chỉ sử dụng má kẹp. Ampe kìm Fluke 1630-2 là lựa chọn hoàn hảo giúp bạn thực hiện công việc một cách dễ dàng, nhanh chóng và hiệu quả hơn.
Đặc điểm nổi bật của Fluke 1630-2
- Đo lường dòng rò AC kết nối với đất.
- Có thể xác định các dòng rò AC mà không cần phải ngắt cọc nối đất khỏi hệ thống tiếp địa.
- Độ bền cao.
- Kìm kẹp rất chắc chắn, luôn được điều chỉnh và hiệu chuẩn, ngay cả trong môi trường công nghiệp hàng ngày.
- Phép đo dữ liệu liên tục.
- Ampe kìm nối đất giúp tiết kiệm thời gian bằng cách tự động ghi lại dữ liệu theo chu kỳ đã được thiết lập sẵn.
- Có khả năng lưu trữ tới 32.760 phép đo trong bộ nhớ theo chu kỳ lưu trữ đã cài đặt, giúp tiết kiệm thời gian khi ghi lại và lưu trữ giá trị đo.
- Ngưỡng cảnh báo.
- Có các giới hạn cảnh báo CAO/THẤP có thể tùy chỉnh để đánh giá nhanh chóng giá trị đo.
- Bộ lọc nhiễu.
- Tính năng lọc thông dải được tích hợp để loại bỏ nhiễu không mong muốn trong phép đo dòng rò AC.
Tính năng chính của ampe kìm 1630-2
- Kích thước của ruột dẫn: khoảng 40 mm (1,57 in).
- Điện áp kết nối đất tối đa: 1000 V.
- Dải tần số hoạt động: từ 40 Hz đến 1 kHz.
- Mức độ bảo vệ chống xâm nhập: theo tiêu chuẩn IEC / EN 60529: IP30 khi đóng hàm.
- Nhiệt độ hoạt động cho phép: từ -10 ° C đến +50 ° C (14 ° F đến +122 ° F).
- Phạm vi giá trị điện trở: từ 0,025 đến 0,249Ω, 0,250 đến 0,999Ω, 1.000 đến 9,999Ω, 10,00 đến 49,99Ω, 50,00 đến 99,99Ω, 100,0 đến 199,9Ω, 200,0 đến 399,9Ω, 400 đến 599Ω, 600 đến 1500Ω.
- Chỉ báo quá tải: OL.
- Màn hình kỹ thuật số LCD hiển thị: lên đến 9999 số đếm.
- Có khả năng ghi lại và lưu trữ các giá trị đo lường.
- Loại pin sử dụng: 4 viên pin 1,5 V AA kiềm IEC / EN LR6.
- Thời gian sử dụng pin: kéo dài hơn 15 giờ (nếu không bật đèn nền và chế độ RF).
- Kích thước tổng thể (Dài x Rộng x Cao): 283 mm x 105 mm x 48 mm (11,1 inch x 4,1 inch x 1,9 inch).
- Trọng lượng sản phẩm: 880g (31 oz).
- Fluke 1630-2 (không phải FC) đi kèm với bảo hành một năm.

Thông số kỹ thuật của Fluke 1630-2
Thông số kỹ thuật về điện của Fluke 1630-2 | ||
Điện áp nối đất tối đa | 1000 V | |
Loại pin | AA alkaline IEC/EN LR6 (x4) | |
Thời lượng pin | Hơn 15 giờ | |
* Ở chế độ đo điện trở nối đất, với đèn nền tắt và chế độ RF tắt | ||
Dải tần số | 40 Hz đến 1 kHz | |
Chống xâm nhập | IEC/EN 60529: IP30 với má kìm đóng | |
LCD | Số đọc kỹ thuật số | 9999 số đếm |
Tốc độ làm mới (refresh) | 4 mỗi giây | |
Nhiệt độ hoạt động | -10 °C đến +50 °C | |
Nhiệt độ bảo quản | -20 °C đến 60 °C | |
Độ ẩm vận hành của Fluke 1630-2 | Không ngưng tụ (<10 °C) (< 50 °F) | |
≤90% RH (tại 10 °C đến 30 °C [50 °F đến 86 °F]) | ||
≤75% RH (tại 30 °C đến 40 °C [86 °F đến 104 °F]) | ||
≤45% RH (tại 40 °C đến 50 °C [104 °F đến 122 °F]) | ||
(Không ngưng tụ) | ||
Độ cao vận hành | 2000 m (6561 feet) | |
Độ cao bảo quản | 12 000 m (39.370 feet) | |
Nhiệt độ tham chiếu | 23 °C ±5 °C (73 °F ±9 °F) | |
Hệ số nhiệt độ | 0,15% x (độ chính xác chỉ định)/ °C (<18 °C hoặc >28 °C ([<64,4 °F hoặc >82,4 °F]) | |
Chỉ báo quá tải | OL | |
Dung lượng lưu trữ dữ liệu | Tối thiểu 32.760 phép đo | |
Chu kỳ lưu trữ dữ liệu | 1 giây đến 59 phút và 59 giây | |
Hiển thị thông số số đọc với điện trở mạch vòng chuẩn | ||
Đầu vào (Ω) | Tối thiểu | Tối đa |
0,474 | 0,417 | 0,531 |
0,5 | 0,443 | 0,558 |
=”10″ | 9,55 | 10,45 |
=”100″ | =”96″ | =”104″ |
An toàn | ||
Thông số chung của Fluke 1630-2 | IEC/EN 61010-1: Mức ô nhiễm 2 IEC/EN 61557-1 | |
Phép đo | IEC/EN 61010-2-032: CAT IV 600 V / CAT III 1000 V | |
Ampe kìm dòng điện để đo dòng điện rò rỉ | IEC/EN 61557-13: Class 2, ≤30 A/m | |
Điện trở nối đất | IEC/EN 61557-5 | |
Tính hiệu quả của phép đo bảo vệ | IEC/EN 61557-16 | |
Tính tương thích điện từ (EMC) | Quốc tế | IEC/EN 61326-1: Môi trường điện từ di động |
CISPR 11: Nhóm 1, Hạng B, IEC/EN 61326-2-2 | ||
Hàn Quốc (KCC) | Thiết bị hạng A (Thiết bị Giao tiếp và Truyền phát Công nghiệp) | |
Hoa Kỳ (FCC) | 47 CFR 15 phần phụ B. Sản phẩm này được xem là thiết bị miễn thuế theo điều khoản 15.103 | |
Thông số kỹ thuật chung | ||
Kích thước dây dẫn | Xấp xỉ 40 mm (1,57 in) | |
Kích thước (D x R x C) | 283 x 105 x 48 mm (11,1 x 4,1 x 1,9 in) | |
Trọng lượng của Fluke 1630-2 | 880g (31 oz) | |
Bảo hành | Một năm | |
Điện trở nối đất mạch vòng | ||
Phạm vi của Fluke 1630-2 | Độ chính xác =”1″ ± (% số đọc + Ω) | |
0,025 Ω đến 0,249 Ω | 1,5% + 0,02 Ω | |
0,250 Ω đến 0,999 Ω | 1,5% + 0,05 Ω | |
1,000 Ω đến 9,999 Ω | 1,5% + 0,10 Ω | |
10,00 Ω đến 49,99 Ω | 1,5% + 0,30 Ω | |
50,00 Ω đến 99,99 Ω | 1,5% + 0,50 Ω | |
100,0 Ω đến 199,9 Ω | 3,0% + 1,0 Ω | |
200,0 Ω đến 399,9 Ω | 5,0% + 5,0 Ω | |
400 Ω đến 599 Ω | 10,0% + 10 Ω | |
600 Ω đến 1500 Ω | 20,00% | |
=”1″ Điện trở mạch vòng không có điện cảm, dây nối ở trung tâm và vuông góc với má kìm | ||
mA dòng điện rò rỉ nối đất | ||
Tự động chọn dải 50/60 Hz, hiệu dụng thực, hệ số đỉnh CF ≤3 | ||
Phạm vi | Độ phân giải | Độ chính xác =”1″ ± (% số đọc + mA) |
0,200 mA đến 3,999 mA | 1 μA | 2,0% + 0,05 mA |
4,00 mA đến 39,99 mA | 10 μA | 2,0% + 0,03 mA |
40,0 mA đến 399,9 mA | 100 μA | 2,0% + 0,3 mA |
0,400 A đến 3,999 A | 1 mA | 2,0% + 3 mA |
4,00 A đến 39,99 A | 10 mA | 2,0% + 30 mA |
=”1″ Áp dụng cho tần số tín hiệu
|
