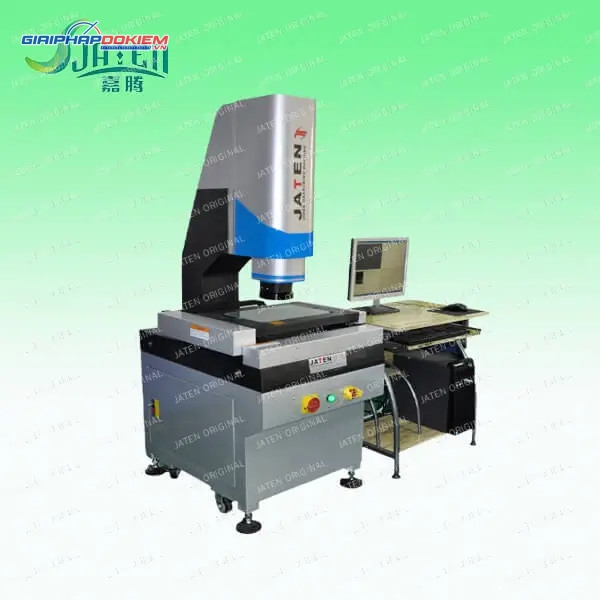

Chức năng của Máy đo toạ độ tự động JATEN QA4030CNC
1. Nó có thể đo điểm, đường, vòng tròn, vòng cung và hình bầu dục, hình chữ nhật với chức năng định vị đa điểm, kết hợp các phép đo, cấu trúc trung tâm và giao điểm của cấu trúc, điểm giữa của công trình, cấu trúc đường thẳng, cấu trúc tròn.
2. Nó có nhiều chức năng xử lý, hiển thị, đầu vào và đầu ra dữ liệu khác nhau, đầu ra dữ liệu đo lường Word, Excel và Auto CAD trực tiếp để tiến hành phân tích thống kê, đặc biệt và chức năng làm thẳng chi tiết gia công rất hữu ích.
3. Hệ thống đo lường và xử lý dữ liệu kỹ thuật số được tạo thành từ studio của hai tọa độ, cách tử quang và thẻ dữ liệu SDK -3000.
4. Nó có giao diện RS232 với máy tính và phần mềm đo lường chuyên dụng, có thể xử lý và xuất bản đồ vòng tròn.
5. Macro sẽ nhanh hơn và thuận tiện hơn khi đo các phụ tùng thay thế giống nhau, nhằm nâng cao hiệu quả đo lường.
Thông số kỹ thuật của Máy đo toạ độ tự động JATEN QA4030CNC
Model | QA3020CNC | QA4030CNC | QA5040CNC |
Phạm vi đo X, Y, Z (mm) | 300*200*200 | 400*300*200 | 500*400*200 |
Cân nặng (kg) | 410 | 530 | 760 |
Kích thước (L)*(W)*(H) mm | 890*630*1780 | 1050*750*1780 | 1240*940*1780 |
Độ chính xác của Jaten QA4030CNC | X/Y-axis:≤3+L/200(um) | ||
Z-axis:≤4+L/200(um) | |||
CCD | Camera ccd màu STC625 sản xuất tại Nhật Bản | ||
Hệ thống quang học | Ống kính zoom tự động 0,7-6,5 lần, tỷ lệ zoom 12X, | ||
Hệ thống chiếu sáng | Bề mặt và đường viền vòng LED có thể điều chỉnh liên tục và ánh sáng đồng trục, | ||
Thước kẻ lưới | Thước có độ chính xác cao, độ phân giải là 0,5μm | ||
Phần mềm | QuickMeasuring | ||
Nguồn cấp | 220V(AC),50HZ 30W | ||
Phụ kiện tùy chọn | Ống kính zoom tự động;Laze tùy chọn | ||
Đèn LED vòng có thể lập trình |
