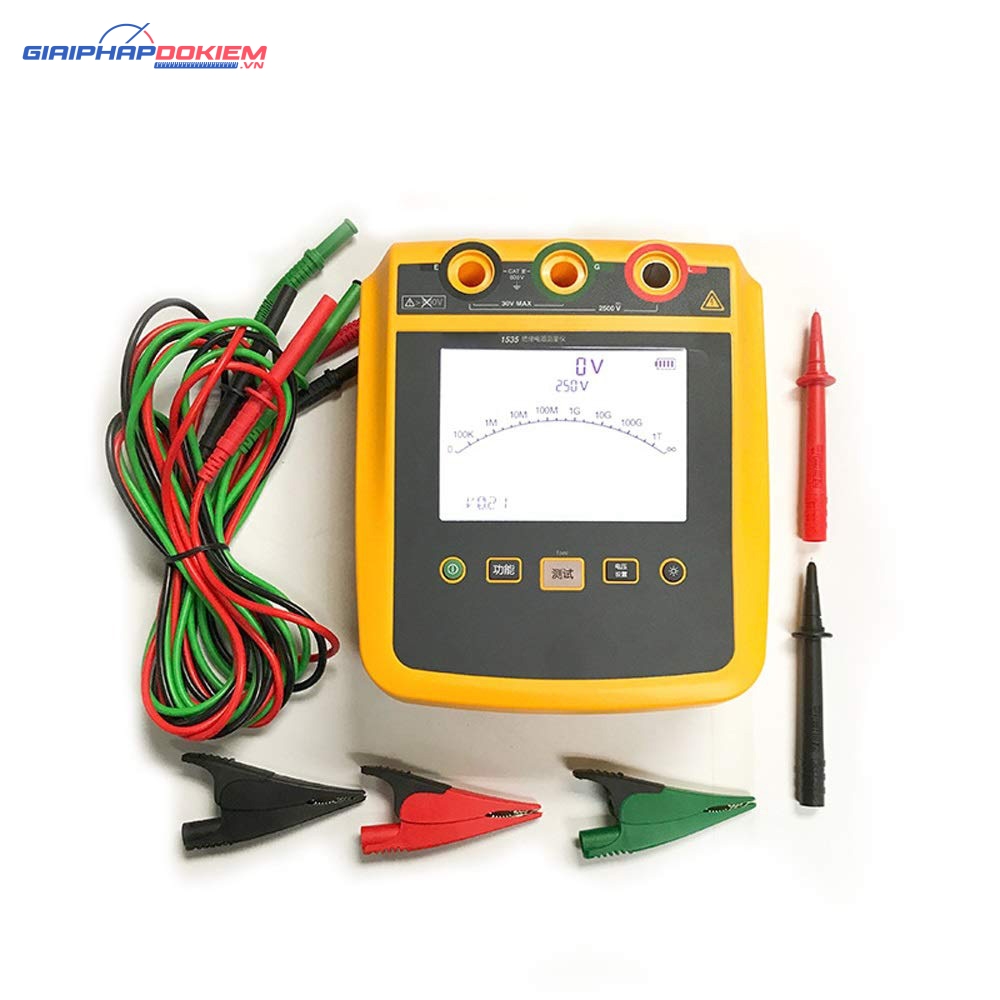

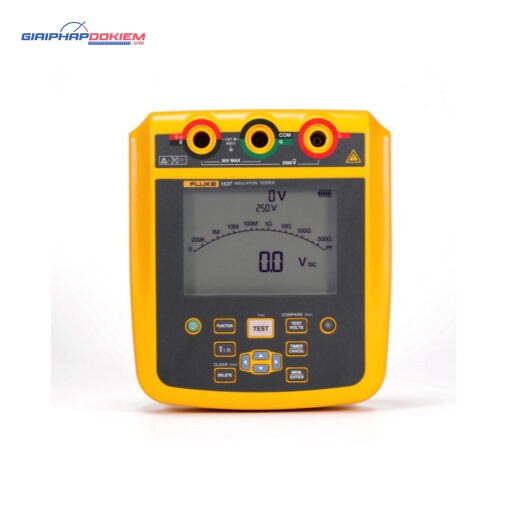

ĐẶC ĐIỂM NỔI BẬT CỦA MÁY ĐO ĐIỆN TRỞ CÁCH ĐIỆN FLUKE 1537
Đặc điểm của Fluke 1535:
- Dải đo điện trở cách điện lên đến 500 GΩ
- Thiết kế để đo nhanh chóng, cho số đo điện trở nhanh & ổn định hơn, hiệu năng cao hơn
- Tự động tính toán chỉ số phân cực (Polarization index -PI) và Tỉ số hấp thụ điện môi (Dielectric Absorption Ratio – DAR)
- Ít tiêu hao nguồn: Có thể thực hiện 1300 phép đo ở mức điện áp 2500V, và 6500 lần ở mức 250V *
- Thiết kế an toàn cao với chức năng cảnh báo điện áp, đáp ứng chuẩn CAT IV 600V
- Đáp ứng môi trường khắc nghiệt trong công nghiệp, vẫn có thể hoạt động tốt ở nhiệt độ 50 °C và độ ẩm 80%, que đo và giắc cắm được thử nghiệm để sử dụng 30,000 lần
Máy Đo Điện Trở Cách Điện Fluke 1537 có tất cả các chức năng trên, cộng thêm:
- Đo lường điện trở và điện áp AC/DC
- Đo dòng ngắn mạch >5 mA nhanh hơn, và chính xác hơn
- Điện áp thử nghiệm có thể điều chỉnh: từ 250v đến 2500v, bước tăng 100V
- Step Mode với điện áp thử nghiệm tăng tuyến tính (100 V/s), chỉ báo điện áp đánh thủng
- Tính toán tự động tốc độ phóng điện môi (DD), tìm các vấn đề về cách điện khó phát hiện trong cách điện nhiều lớp
- Người dùng tự cài đặt nhãn, thời gian kiểm tra, lưu trữ kết quả đo
- Tải xuống dữ liệu bằng phần mềm đi kèm dành cho PC
THÔNG SỐ KỸ THUẬT CỦA MÁY ĐO ĐIỆN TRỞ CÁCH ĐIỆN FLUKE 1537
Thông số kỹ thuật chung Máy Đo Điện Trở Cách Điện Fluke 1537 | ||
Màn hình | 73.5 mm x 104 mm | |
Pin | 8 pin kiềm AA, IEC LR6 | |
Kích thước (C x R x D) | 184 mm x 211 mm x 93 mm | |
Khối lượng | 1.3 kg | |
Nhiệt Độ | ||
Nhiệt độ hoạt động | -10 °C đến +50 °C | |
Nhiệt độ bảo quản | -20 °C đến +60 °C | |
Độ ẩm hoạt động | Không ngưng tụ (<10 °C) | |
≤80 % RH (10 °C đến 30 °C) | ||
≤50 % RH (30 °C đến 50 °C) | ||
Độ cao | ||
Độ cao hoạt động | 2000 m | |
Độ cao bảo quản | 12000 m | |
Xếp hạng bảo vệ quá áp | CAT IV 600 V | |
An Toàn | ||
Tổng Quát | IEC 61010-1, pollution degree 2 | |
IEC 61010-2-033: CAT IV 600 V | ||
IEC 61557-1 | ||
Đo điển trở cách điện | IEC 61557-2 | |
Hiệu quả phép đo bảo vệ | IEC 61557-16 | |
Xếp hạng IP | IEC 60529 IP40 | |
Tương thích điện từ (EMC) | ||
Quốc tế | IEC 61326-1: Môi trường điện từ cho thiết bị đo cầm tay | |
IEC 61326-2-2 CISPR 11: Group 1, Class A |
Nhóm 1: Thiết bị đã cố ý tạo ra và / hoặc sử dụng năng lượng tần số vô tuyến được ghép nối dẫn cần thiết cho chức năng bên trong của chính thiết bị.
Loại A: Thiết bị phù hợp để sử dụng cho tất cả các cơ sở không phải trong gia đình và những cơ sở kết nối trực tiếp với mạng cấp điện hạ áp cung cấp cho các tòa nhà được sử dụng cho mục đích sinh hoạt. Có thể có những khó khăn tiềm ẩn trong việc đảm bảo tính tương thích điện từ trong các môi trường khác do nhiễu dẫn và nhiễu bức xạ.
Lưu ý: Thiết bị này không được thiết kế để sử dụng trong môi trường dân cư và có thể không bảo vệ đầy đủ cho việc thu sóng vô tuyến trong những môi trường như vậy.
Độ chính xác của máy đo được chỉ định trong một năm sau khi hiệu chuẩn ở nhiệt độ hoạt động từ 10 ° C đến 30 ° C. Đối với nhiệt độ hoạt động ngoài dải (-10 ° C đến + 10 ° C và + 30 ° C đến + 50 ° C), thêm ± 0,25% mỗi ° C, ngoại trừ trên dải 20%, thêm ± 1% mỗi ° C . | |||
Phép đo điện trở cách điện | |||
Điện áp thử nghiệm | Dải đo | Độ phân giải | Độ chính xác (sai số) |
250 V | <200 kΩ | Không có dữ liệu | Không có dữ liệu |
200 đến 500 kΩ | 1 kΩ | 0.05 | |
0.50 MΩ đến 5.00 MΩ | 10 kΩ | 0.05 | |
5.0 MΩ đến 50.0 MΩ | 100 kΩ | 0.05 | |
50 MΩ đến 500 MΩ | 1 MΩ | 0.05 | |
0.50 GΩ đến 5.00 GΩ | 10 MΩ | 0.05 | |
5.0 GΩ đến 50.0 GΩ | 500 MΩ | 0.2 | |
>50 GΩ | Không có dữ liệu | Không có dữ liệu | |
500 V | <200 kΩ | Không có dữ liệu | Không có dữ liệu |
200 đến 500 kΩ | 1 kΩ | 0.05 | |
0.50 MΩ đến 5.00 MΩ | 10 kΩ | 0.05 | |
5.0 MΩ đến 50.0 MΩ | 100 kΩ | 0.05 | |
50 MΩ đến 500 MΩ | 1 MΩ | 0.05 | |
0.50 GΩ đến 5.00 GΩ | 10 MΩ | 0.05 | |
5.0 GΩ đến 10.0 GΩ | 100 MΩ | 0.05 | |
10.0 GΩ đến 50.0 GΩ | 500 MΩ | 0.2 | |
50 GΩ đến 100 GΩ | 5 GΩ | 0.2 | |
>100 GΩ | Không có dữ liệu | Không có dữ liệu | |
1000 V | <200 kΩ | Không có dữ liệu | Không có dữ liệu |
200 đến 500 kΩ | 1 kΩ | 0.05 | |
0.50 MΩ đến 5.00 MΩ | 10 kΩ | 0.05 | |
5.0 MΩ đến 50.0 MΩ | 100 kΩ | 0.05 | |
50 MΩ đến 500 MΩ | 1 MΩ | 0.05 | |
0.50 GΩ đến 5.00 GΩ | 10 MΩ | 0.05 | |
5.0 GΩ đến 20.0 GΩ | 100 MΩ | 0.05 | |
20.0 GΩ đến 50.0 GΩ | 500 MΩ | 0.2 | |
50 GΩ đến 200 GΩ | 5 GΩ | 0.2 | |
>200 GΩ | Không có dữ liệu | Không có dữ liệu | |
2500 V | <200 kΩ | Không có dữ liệu | Không có dữ liệu |
200 đến 500 kΩ | 1 kΩ | 0.05 | |
0.50 MΩ đến 5.00 MΩ | 10 kΩ | 0.05 | |
5.0 MΩ đến 50.0 MΩ | 100 kΩ | 0.05 | |
50 MΩ đến 500 MΩ | 1 MΩ | 0.05 | |
0.50 GΩ đến 5.00 GΩ | 10 MΩ | 0.05 | |
5.0 GΩ đến 50.0 GΩ | 100 MΩ | 0.05 | |
50 GΩ đến 500 GΩ | 5 GΩ | 0.2 | |
>500 GΩ | Không có dữ liệu | Không có dữ liệu | |
Dải đo biểu đồ thanh: 0 Ω đến 1 TΩ sai số điện áp thử cách điện: -0 %, +10 % với 1 mA dòng tải Tốc độ sạc cho tải điện dung: 5 s/μF Tốc độ xả cho tải điện dung: 1.5 s/μF
Dải đo | Độ chính xác (sai số) | |
Đo dòng rò | 1 nA đến 2 mA | ±(20 % + 2 nA) |
Đo điện dung | 0.01 μF đến 2.00 μF | ±(15 % rdg + 0.03 μF) |
Điện áp thử nghiệm cho điện trở cách điện | 250 V đến 2500 V | ±(3 % + 3 V) |
Cảnh báo mạch điện đã cấp nguồn | Ngưỡng cảnh báo | |
>30V | ||
Hẹn giờ (chỉ có trên F1537) | Dải đo | Độ phân giải |
0 đến 99 min | Cài đặt: 1 min | |
Cảnh báo: 1 s |
Dòng ngắn mạch | |
F1535 | >2mA |
F1537 | >5mA |
Máy Đo Điện Trở Cách Điện Fluke 1537
Đo ACV/DCV/điện trở Máy Đo Điện Trở Cách Điện Fluke 1537(chỉ trên 1537) | |||
Chức năng | Dải đo | Độ phân giải | Độ chính xác ±(% rdg + dgt) |
VAC | 0 V đến 600.0 V | 0.1 V | ±(2 % +10) (45 Hz đến 500 Hz) |
VDC | 0 V đến 600.0 V | 0.1 V | ±(2 % + 10) |
Điện trở | 0 Ω đến 600.0 Ω | 0.1 Ω | ±(2 % + 10) |
600 Ω đến 6000 Ω | 1 Ω | ||
6.00 kΩ đến 60.00kΩ | 10 Ω |
