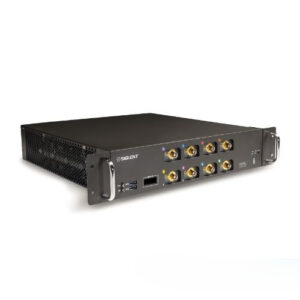

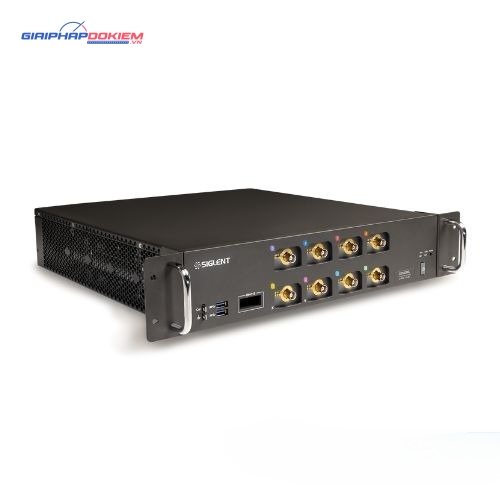

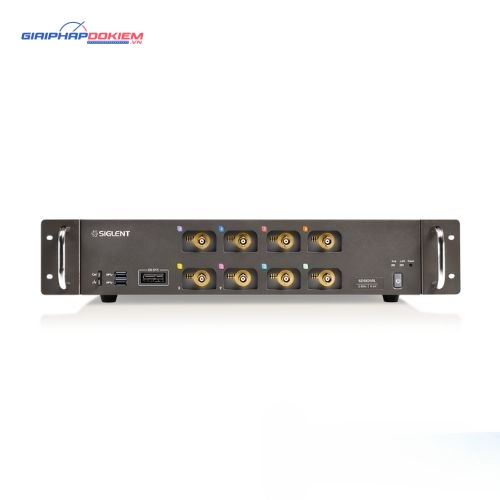

Máy hiện sóng Siglent SDS6208L

Giới thiệu Máy hiện sóng Siglent SDS6208L

Siglent SDS6208L lưu trữ kỹ thuật số cấu hình thấp sê-ri SDS6000L của SIGLENT là một thiết bị tiên tiến cung cấp tới 8 kênh analog và 16 kênh kỹ thuật số, với thiết kế khung máy tiết kiệm không gian. Các model trong sê-ri này có các băng thông 2 GHz, 1 GHz và 500 MHz, với tốc độ lấy mẫu tối đa là 5 GSa/s (10 GSa/s ESR) cho mỗi kênh và độ dài bản ghi lên đến 500 Mpts/ch.

Tính năng nổi bật Siglent SDS6208L

1. Công nghệ SPO:
   • Tốc độ bắt dạng sóng: Lên tới 170.000 wfm/s ở chế độ bình thường và 750.000 wfm/s ở chế độ Sequence.
   • Hiển thị: Chức năng hiển thị phân loại cường độ 256 cấp và chế độ hiển thị nhiệt độ màu.
2. Hệ thống kích hoạt kỹ thuật số:
   • Độ nhạy cao: Giúp tăng cường độ chính xác trong việc bắt tín hiệu.
   • Độ rung thấp: Đảm bảo tín hiệu không bị nhiễu.
   • Hỗ trợ nhiều chế độ kích hoạt: Bao gồm cả kích hoạt bus nối tiếp.
3. Công cụ hỗ trợ phân tích:
   • Ghi dạng sóng lịch sử: Lưu trữ và phân tích các bản ghi dạng sóng mở rộng.
   • Tìm kiếm và điều hướng: Giúp dễ dàng tìm kiếm và phân tích tín hiệu.
   • Kiểm tra mặt nạ: Đảm bảo tín hiệu đáp ứng các tiêu chuẩn cụ thể.
   • Phân tích công suất và mắt/jitter: Cung cấp khả năng phân tích sâu hơn về hiệu suất tín hiệu.
4. Khả năng đo lường và tính toán của Máy hiện sóng Siglent SDS6208L
   • Đa dạng chức năng: Hỗ trợ nhiều phép tính và đo lường, cùng với các tùy chọn cho bộ tạo dạng sóng tùy ý 25 MHz và giải mã nối tiếp.

Khả năng kết nối và điều khiển của Máy hiện sóng Siglent SDS6208L

• Máy hiện sóng độc lập: Có thể kết nối với màn hình ngoài và chuột để sử dụng như một máy hiện sóng độc lập.
• Điều khiển từ xa qua mạng LAN: Nhờ máy chủ web tích hợp, cho phép điều khiển từ xa tiện lợi.
• Hệ thống đồng bộ hóa: Khi kết hợp với bộ phân phối đồng bộ hóa 64 kênh (SYN64), nhiều mô-đun SDS6000L có thể tổ chức thành một hệ thống thu nhận tốc độ cao với tối đa 512 kênh.
• Lệnh SCPI: Cung cấp khả năng thu thập dữ liệu rất nhanh qua kết nối mạng LAN 1000M tiêu chuẩn, giúp tăng tốc các ứng dụng thử nghiệm tự động.

Thông số kỹ thuật của Siglent SDS6208L

• 8/4 kênh analog + 1 kênh trigger ngoài: Thiết kế để mở rộng, có thể kết hợp nhiều đơn vị để tạo thành hệ thống thu nhận tốc độ cao với tối đa 512 kênh.
• Băng thông: Lên tới 2 GHz với tốc độ lấy mẫu 5 GSa/s (10 GSa/s ESR) ở mỗi kênh.
• Tiếng ồn thấp: Hỗ trợ thang dọc từ 0,5 mV/div đến 10 V/div.
• Công nghệ SPO: Tốc độ chụp dạng sóng lên tới 170.000 wfm/s ở chế độ bình thường và 750.000 wfm/s ở chế độ tuần tự. Hỗ trợ hiển thị nhiệt độ màu và phân loại cường độ màu 256 cấp.
• Tổng thời lượng bản ghi: 500 Mpts cho cả 4 kênh.

Hệ thống kích hoạt kỹ thuật số Siglent SDS6208L

• Kích hoạt thông minh: Bao gồm các chế độ Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay và Video (hỗ trợ HDTV). Zone Trigger đơn giản hóa kích hoạt nâng cao.
• Kích hoạt và giải mã bus nối tiếp: Hỗ trợ các giao thức I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT và Manchester.
• Chế độ thu thập phân đoạn (Sequence): Chia độ dài bản ghi tối đa thành nhiều phân đoạn (tối đa 80.000), theo các điều kiện kích hoạt do người dùng đặt, với thời gian chết rất nhỏ giữa các phân đoạn để ghi lại sự kiện đủ điều kiện.
• Chức năng ghi dạng sóng lịch sử (History): Độ dài dạng sóng được ghi tối đa là 80.000 khung hình.

Khả năng đo lường và tính toán

• Các phép đo tự động: Hơn 50 tham số, hỗ trợ thống kê với biểu đồ, theo dõi, xu hướng, phép đo Gating và các phép đo trên Toán học, Lịch sử, Bộ nhớ và Tham chiếu.
• 4 dấu vết toán học: Hỗ trợ các phép toán như 8 Mpts FFT, cộng, trừ, nhân, chia, tích phân, vi phân, căn bậc hai, v.v., và trình chỉnh sửa công thức.
• Các chức năng phân tích dữ liệu phong phú: Bao gồm Tìm kiếm, Điều hướng, Vôn kế Kỹ thuật số, Bộ đếm, Biểu đồ dạng sóng, Phân tích Công suất và Phân tích Mắt/Jitter.

Các tính năng khác của Siglent SDS6208L

• 16 kênh kỹ thuật số (tùy chọn).
• Bộ tạo dạng sóng tùy ý 25 MHz: Tích hợp sẵn nhiều dạng sóng được xác định trước.

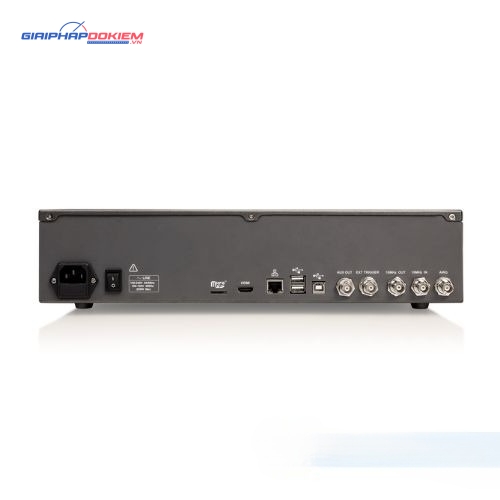

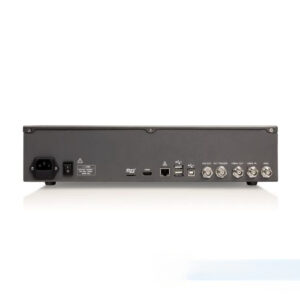

• Giao diện kết nối: Bao gồm 4x Máy chủ lưu trữ USB, Thiết bị USB (USBTMC), LAN 1000M (VXI-11/Telnet/Socket), thẻ micro SD, Pass/Fail, Trigger Out, HDMI, 10 MHz In, 10 MHz Out.
• Điều khiển từ xa: Máy chủ web tích hợp hỗ trợ điều khiển từ xa qua cổng LAN bằng trình duyệt web. Hỗ trợ các lệnh điều khiển từ xa SCPI, cũng như chuột và bàn phím ngoài.

Phụ kiện kèm theo SDS6208L

1. Cáp USB:
   • Cáp kết nối USB giúp dễ dàng kết nối máy hiện sóng với các thiết bị khác như máy tính, để truyền dữ liệu và cập nhật phần mềm.
2. Đầu dò thụ động:
   • Đầu dò thụ động được cung cấp cho mỗi kênh đo, cho phép người dùng thu thập và phân tích tín hiệu một cách chính xác.
3. Giấy chứng nhận hiệu chuẩn:
   • Giấy chứng nhận hiệu chuẩn đảm bảo rằng máy hiện sóng đã được kiểm tra và hiệu chuẩn theo tiêu chuẩn chất lượng cao trước khi đến tay người dùng.
4. Chuột không dây:
   • Chuột không dây đi kèm giúp người dùng dễ dàng điều khiển và thao tác trên máy hiện sóng mà không cần sử dụng các nút bấm trên thiết bị.
5. Dây nguồn:
   • Dây nguồn cung cấp nguồn điện ổn định cho máy hiện sóng, đảm bảo thiết bị hoạt động liên tục và không bị gián đoạn.
6. Hướng dẫn nhanh – SDS6000:
   • Hướng dẫn nhanh cung cấp các thông tin cơ bản và quan trọng về cách sử dụng máy hiện sóng, giúp người dùng nhanh chóng làm quen và bắt đầu sử dụng thiết bị.

Tổng kết

Siglent SDS6208L đi kèm với nhiều phụ kiện cần thiết để đảm bảo người dùng có thể sử dụng thiết bị một cách hiệu quả và thuận tiện. Các phụ kiện này không chỉ giúp tăng cường khả năng kết nối và tương tác với thiết bị mà còn đảm bảo độ chính xác và chất lượng của các phép đo lường và phân tích.
