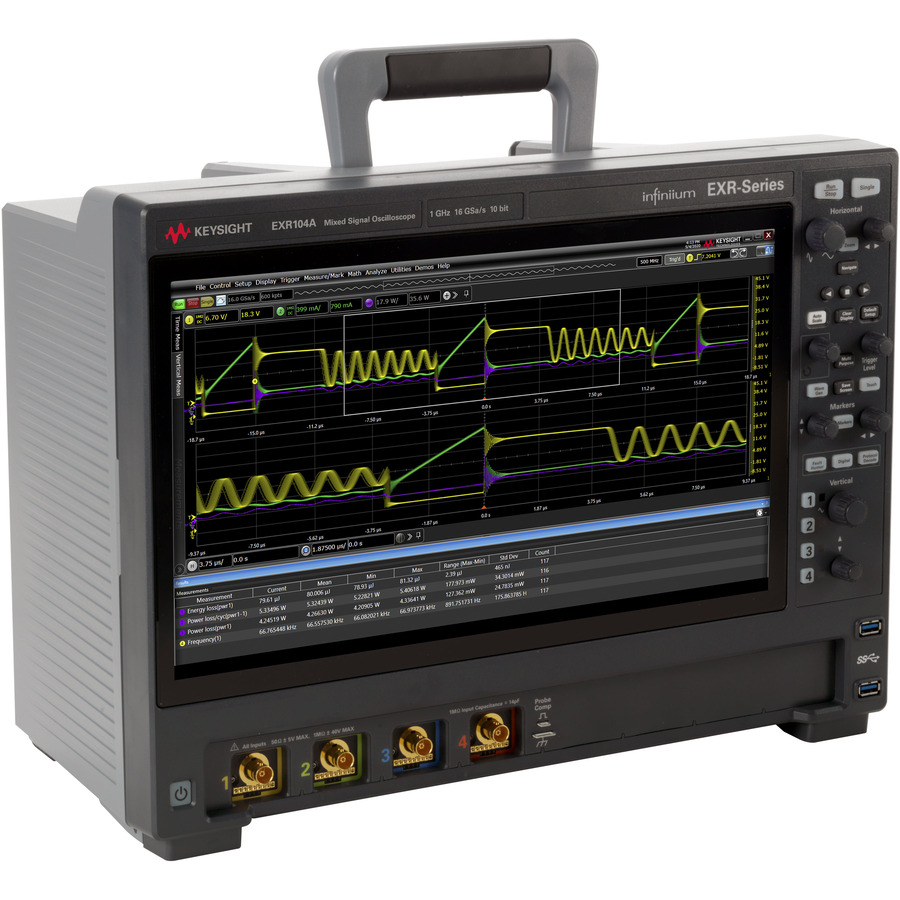

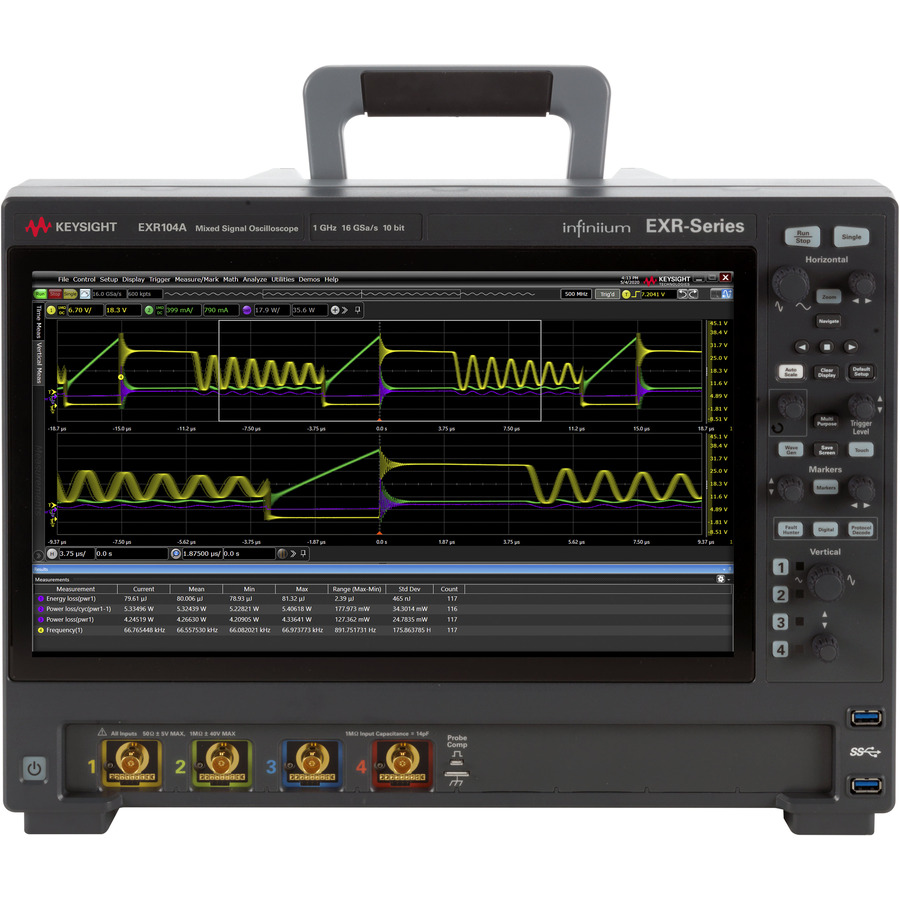

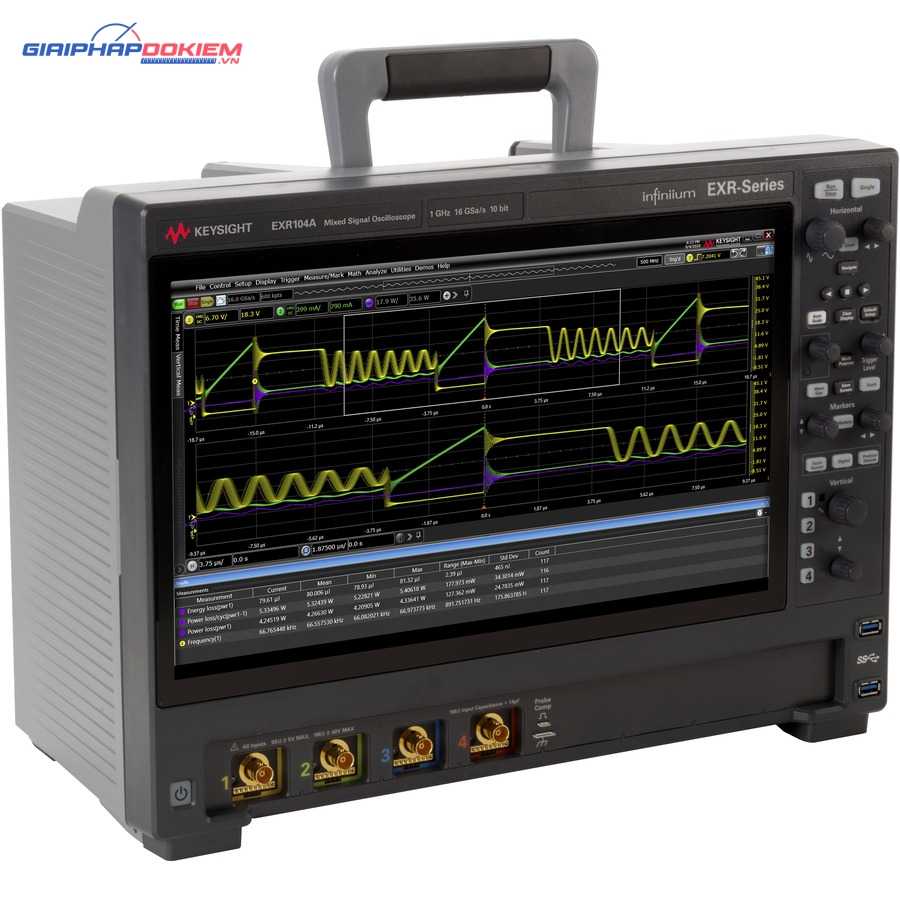

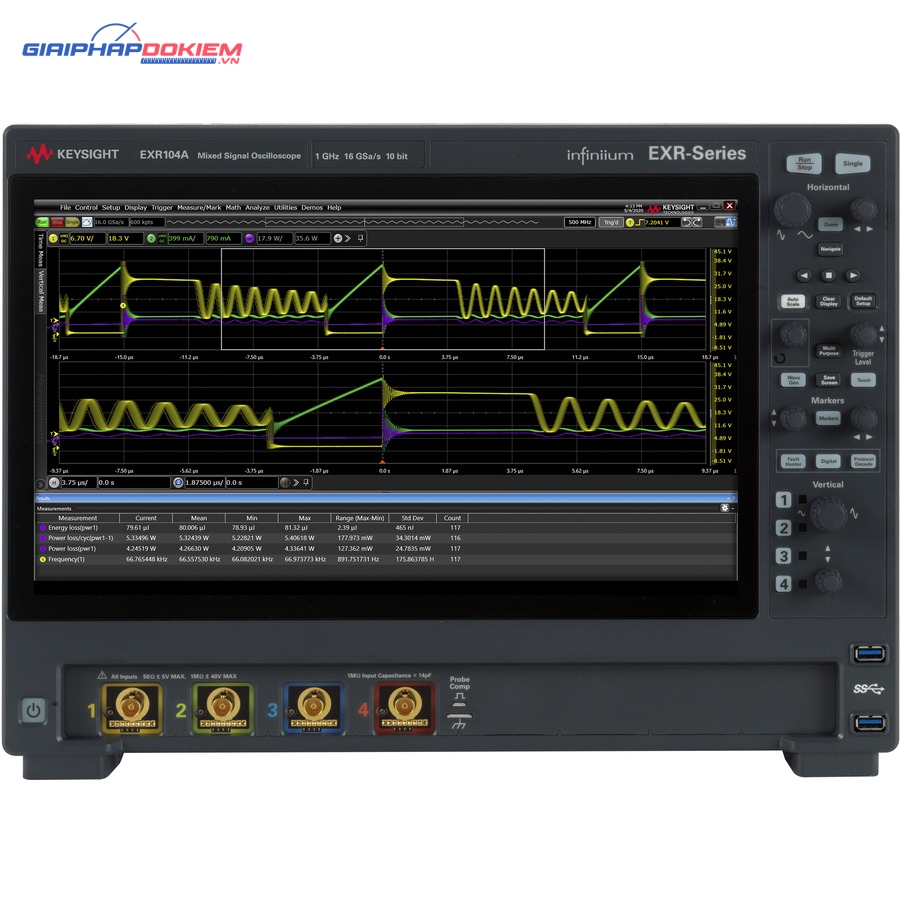

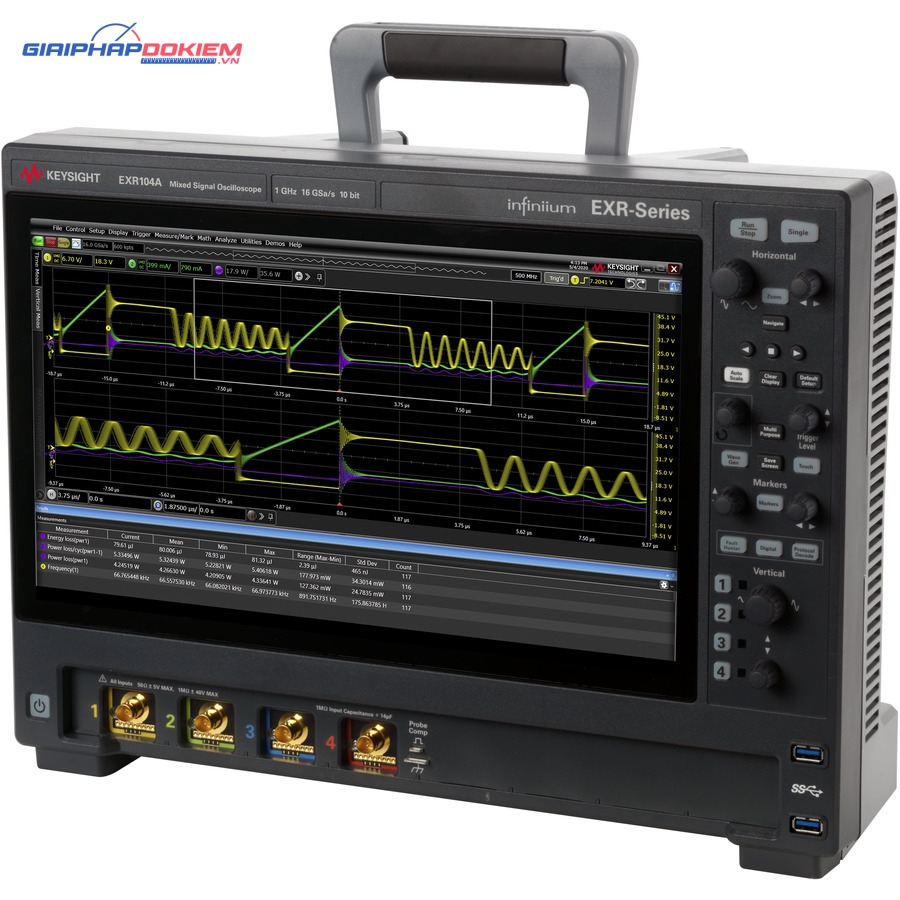

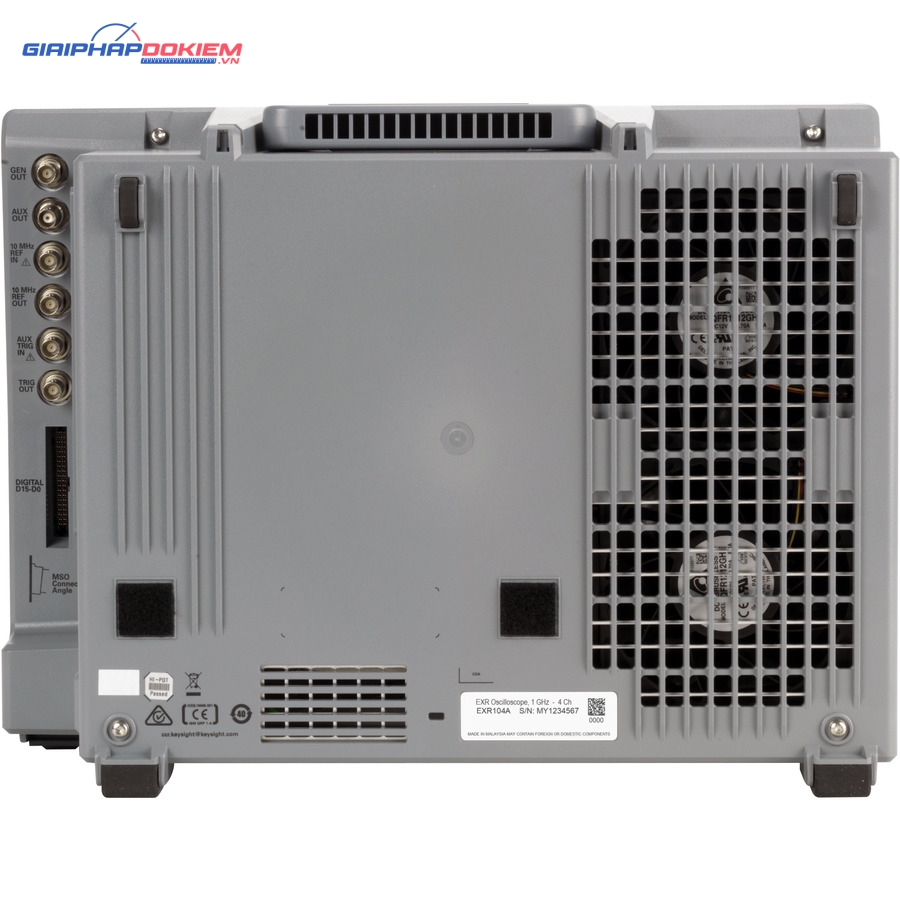

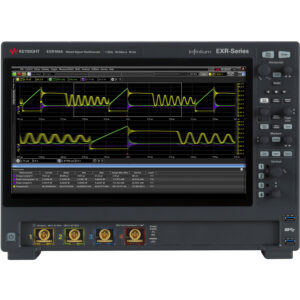

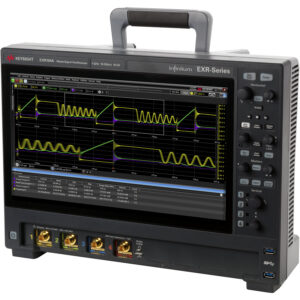

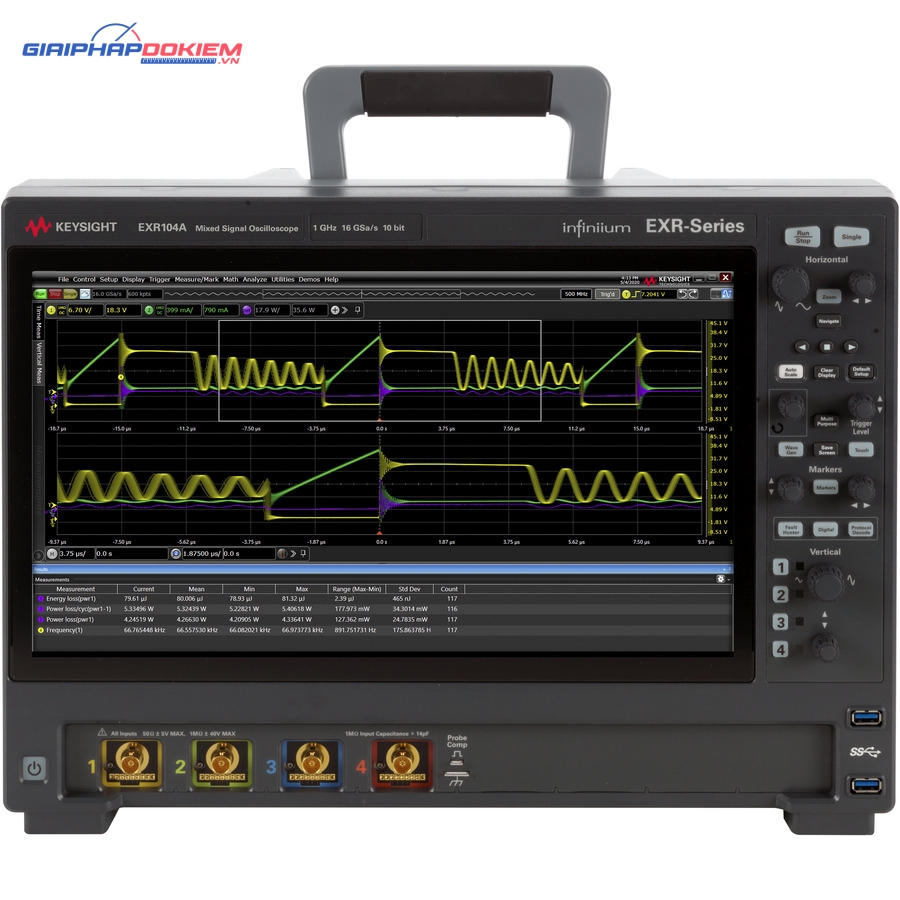

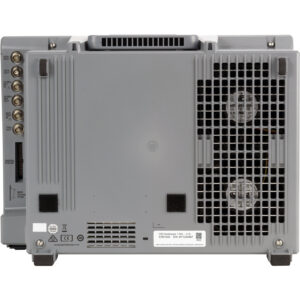

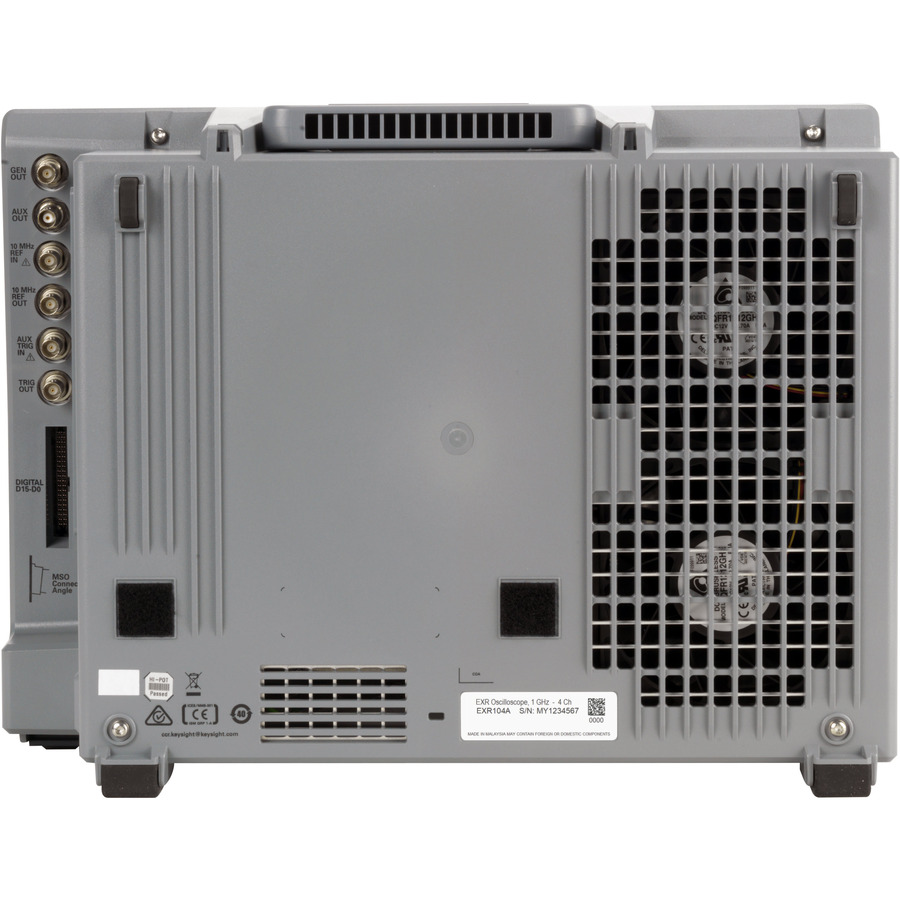

Máy hiện sóng số KEYSIGHT EXR104A

Giới Thiệu Máy Hiện Sóng Số KEYSIGHT EXR104A

KEYSIGHT EXR104A là một thiết bị hiện đại, được thiết kế để đáp ứng các nhu cầu phân tích tín hiệu điện tử phức tạp trong nghiên cứu và phát triển. Với hiệu suất cao và nhiều tính năng tiên tiến, EXR104A là sự lựa chọn hoàn hảo cho các kỹ sư và nhà khoa học đòi hỏi độ chính xác và độ tin cậy cao.

Thông Số Kỹ Thuật KEYSIGHT EXR104A

• Băng thông: 1 GHz (băng thông cơ bản)
• Số kênh: 4 kênh analog và 16 kênh kỹ thuật số
• Độ dài bản ghi: 100 Mpts, có thể nâng cấp lên 400 Mpts
• Tốc độ lấy mẫu (tối đa): 16 GSa/s
• Suy hao: Từ 0,1X đến 10.000X theo thứ tự 1-2-5; (–20 dB đến +80 dB với các bước 0,1 dB)
• Độ nhạy: Thấp tới 43 µV
• Độ phân giải: 10 bit, có thể nâng cao lên 16 bit

Thời gian tăng

• 10/90%: 430 ps
• 20/80%: 310 ps

Hiệu suất ENOB (không sử dụng chế độ phân giải cao)

• ENOB: Cao tới 9.0

Độ trễ

• Độ trễ: Thấp tới 118 fs

Các kênh kỹ thuật số và công cụ tích hợp

• 16 kênh kỹ thuật số: EXR2MSO
• Bộ tạo dạng sóng 50 MHz: EXR2WAV
• DVM 4 chữ số, bộ đếm 10 chữ số: Tiêu chuẩn
• Phân tích giao thức: Đa dạng
• Máy vẽ đồ thị: Kèm mã D9010PWRA hoặc EXR2WAV

Điện năng tiêu thụ

• Dòng điện tối đa: 50 W
• Dải điện áp nguồn: 100-120 V, 50/60/400 Hz; 100-240 V, 50/60 Hz

Tốc độ cập nhật dạng sóng

• Tốc độ cập nhật: Trên 200.000 dạng sóng/giây

Phân tích số liệu

• Các giao thức hỗ trợ: I²C, SPI, UART/RS-232, CAN, LIN

Chế độ toán học

• Các phép toán: +, -, ×, ÷, FFT, bộ lọc thông thấp

FFT Window

• Các cửa sổ FFT: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop

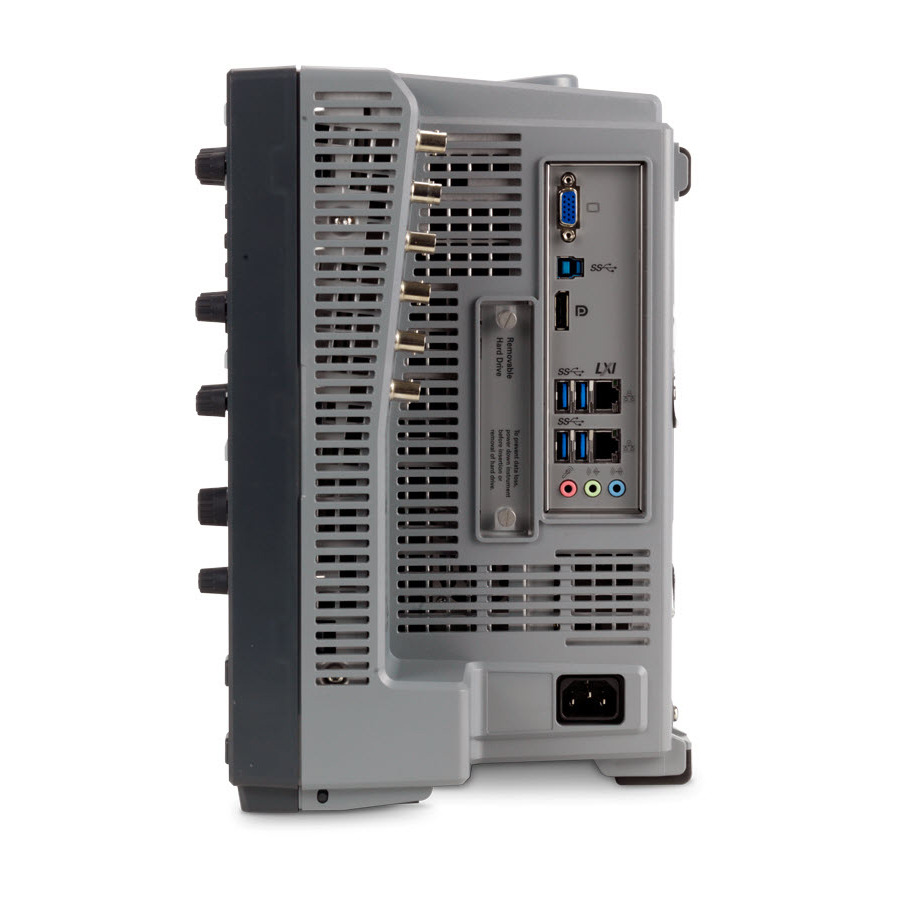

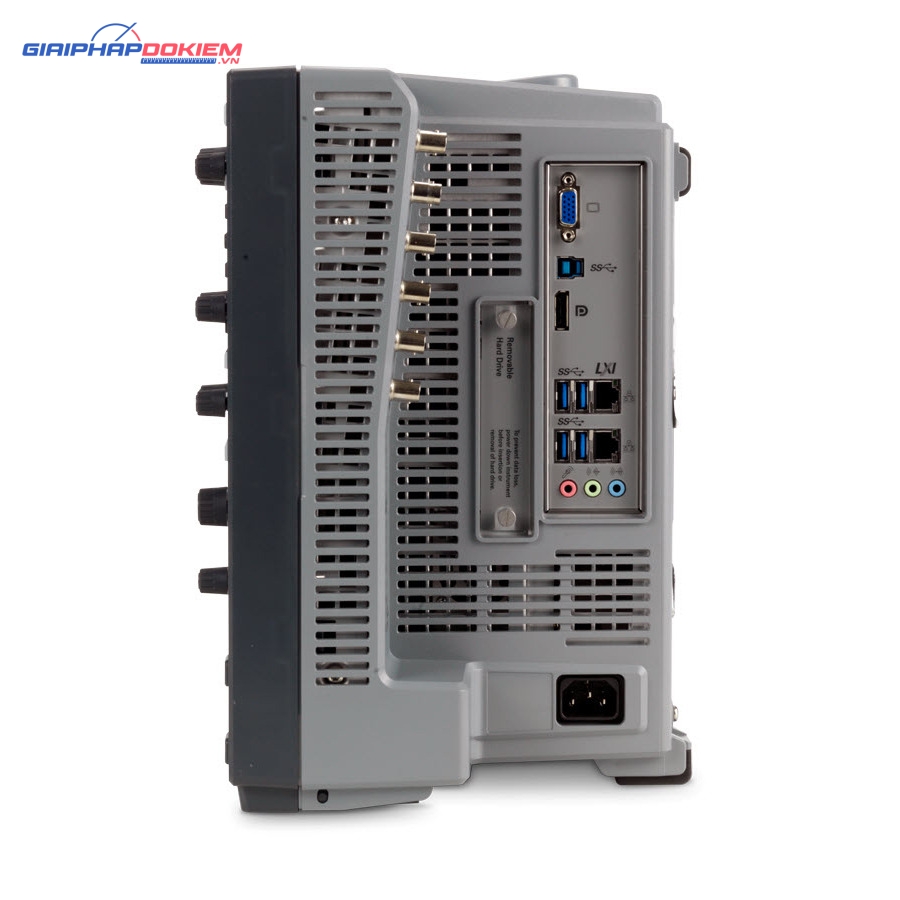

Cổng kết nối

• Kết nối: USB 2.0 (host và thiết bị), LAN

Khớp nối đầu vào

• Loại khớp nối: DC, AC (tần số cắt 10 Hz)

Trở kháng đầu vào

• Trở kháng: 1 MΩ ± 2%, 16 pF ± 3 pF

Điện áp đầu vào tối đa

• Giới hạn điện áp: 150 Vrms, 200 Vpk

Độ chính xác thời gian

• Độ chính xác: 8 ppb

Kích hoạt bên ngoài (Trigger)

• Nguồn kích hoạt: Bên ngoài panel (hiển thị dưới dạng kênh kỹ thuật số thứ 3)

Các loại Trigger

• Các loại Trigger: Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, I²C

Hiển thị

• Màn hình: Cảm ứng 15,6 inch, full HD, hỗ trợ màn hình kép
• Độ phân giải: XGA (1024×768)

Hệ điều hành và phần cứng

• Hệ điều hành: Windows 10
• CPU: Intel Core i5-6500, 3.2 GHz
• Bộ nhớ hệ thống: 8 GB
• Ổ cứng SSD: 500GB, có thể nâng cấp lên 1TB
• Thiết bị ngoại vi: Chuột USB quang và bàn phím nhỏ gọn

Tuân thủ LXI

• Lớp C

Kích thước và trọng lượng

• Kích thước:
  • Cao: 327 mm (12.9 in)
  • Rộng: 443 mm (17.5 in)
  • Sâu: 223 mm (8.8 in)
• Trọng lượng:
  • 13.75 kg (4 kênh)
  • 14.50 kg (8 kênh)
  • Vận chuyển: 20.95 kg (4 kênh), 21.90 kg (8 kênh)

Tính Năng Ưu Việt

• Thời gian tăng: 430 ps (10/90%), 310 ps (20/80%), giúp phân tích chi tiết các dạng sóng nhanh.
• ENOB (Điển hình, không sử dụng chế độ phân giải cao): Cao tới 9.0, đảm bảo độ chính xác và độ tin cậy cao trong các phép đo.
• Độ trễ: Thấp tới 118 fs, giúp giảm thiểu sự chậm trễ trong các phân tích tín hiệu.
• Công cụ phân tích mạnh mẽ: Bao gồm phân tích số liệu I²C, SPI, UART/RS-232, CAN, LIN; các chế độ toán học (+, -, ×, ÷, FFT, bộ lọc thông thấp).
• Khả năng kết nối và mở rộng: Cổng USB 2.0, LAN; khả năng nâng cấp bộ nhớ và tích hợp thêm các công cụ phân tích giao thức.

Ưu Điểm Vượt Trội

• Linh hoạt và dễ nâng cấp: Máy hiện sóng số EXR104A cho phép nâng cấp từ 4 lên 8 kênh analog, nâng cấp băng thông, bộ nhớ và các ứng dụng khác thông qua giấy phép phần mềm.
• Tiết kiệm không gian và ngân sách: Tích hợp 7 công cụ trong 1 bao gồm máy phát sóng, bộ phân tích đáp ứng tần số, bộ đếm, đồng hồ đo điện áp, và máy phân tích giao thức.
• Dễ dàng sử dụng và bảo trì: Một giao diện người dùng giúp giảm thiểu thời gian học tập và nâng cao hiệu suất làm việc.
