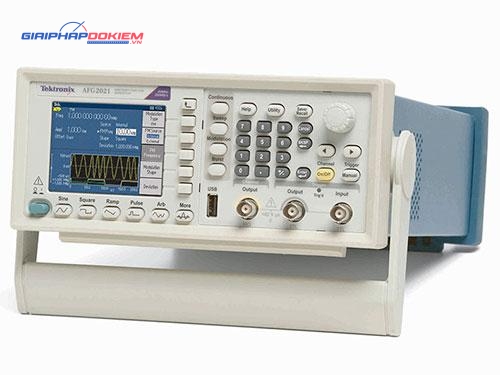

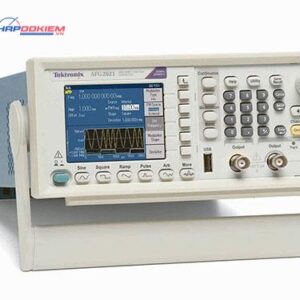

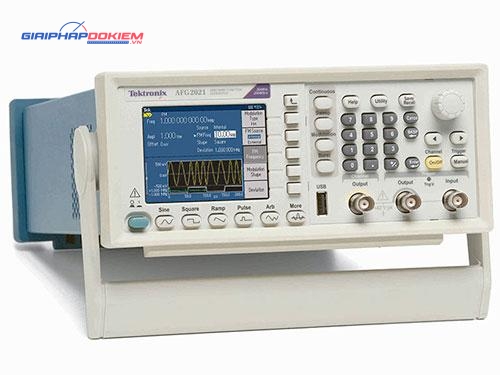

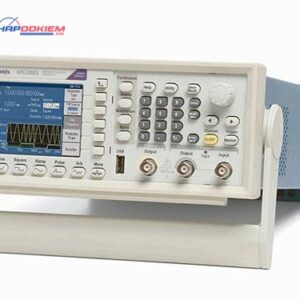

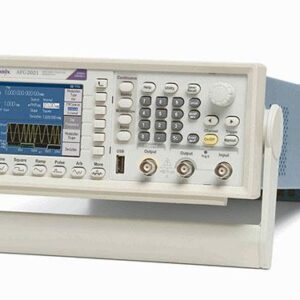

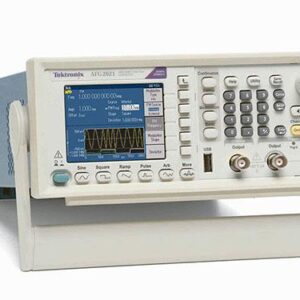

Máy phát xung TEKTRONIX AFG2021 (20Mhz, 1Ch, 250 MS/s)

Giới thiệu máy phát xung TEKTRONIX AFG2021

• Các dạng sóng của model AFG2021 bao gồm 20 MHz sin, 10 MHz vuông và dạng sóng xung.
• Có tốc độ lấy mẫu là 250 MS/s và độ phân giải dọc là 14 bit.
• Giao diện người dùng đã được cải tiến, giúp giảm thời gian khi thiết lập và đánh giá. Đồng thời, người dùng có thể truy cập trực tiếp vào các chức năng và thông số thường xuyên được sử dụng.
• Bộ nhớ của thiết bị là 4 x 128 kS và có khả năng mở rộng qua bộ nhớ USB.

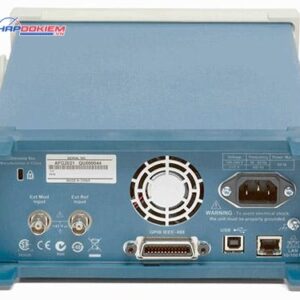

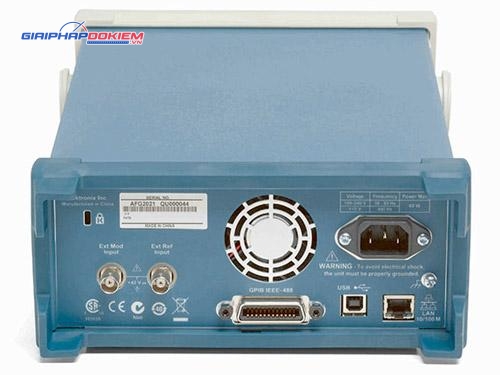

• Thiết bị có cổng điều khiển từ xa USB, cổng ổ đĩa flash USB. Ngoài ra, trên model AFG2021/GL còn có GPIB và LAN.
• Các chế độ hoạt động của thiết bị bao gồm chế độ điều chế, tạo tiếng ồn, chế độ liên tục và chế độ quét.
• Các dạng sóng tích hợp giúp người dùng dễ dàng và nhanh chóng truy cập vào các tín hiệu thông dụng.

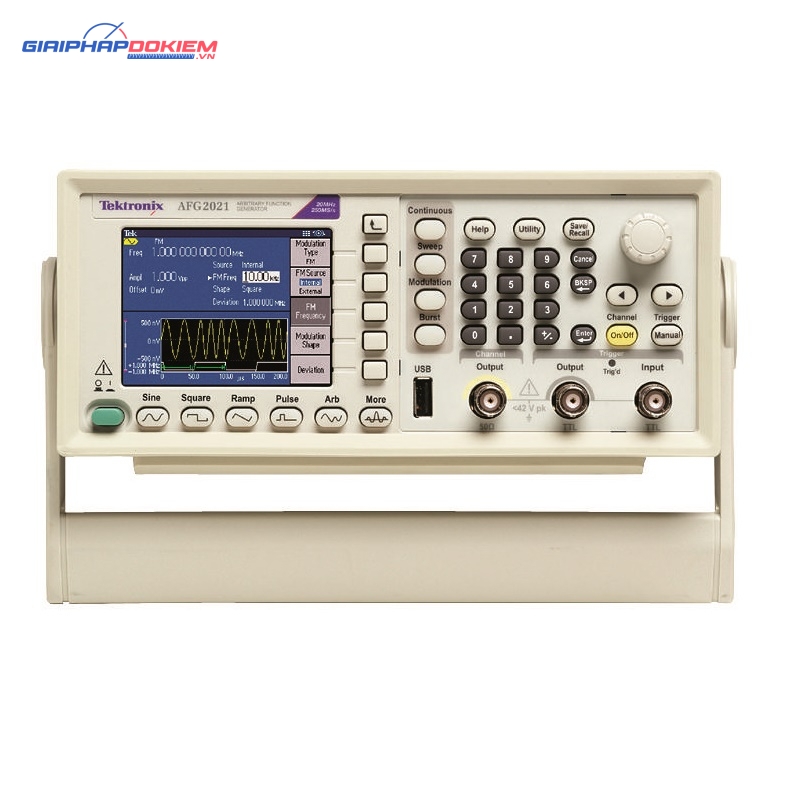

• Màn hình màu của thiết bị rộng 3,5 inch, cho phép hiển thị cả thông tin dạng sóng ở dạng đồ họa và dạng số.
• Được hỗ trợ bởi phần mềm ArbExpress miễn phí.
• Phần mềm SignalExpress cung cấp miễn phí, kết hợp các thiết bị định vị của Tektronix, tạo ra một giải pháp tiết kiệm chi phí cho việc kiểm tra tự động.

Ứng dụng của TEKTRONIX AFG2021

• Thực hiện mô phỏng cho các cảm biến.
• Quá trình giảng dạy và huấn luyện.
• Thực hiện các thử nghiệm cho các chức năng.
• Hợp nhất các thành phần vào hệ thống.
• Quá trình kiểm tra và thiết kế cho sản phẩm điện tử.

Thông số kỹ thuật của AFG2021

• Thiết bị có một kênh.
• Cung cấp nhiều dạng sóng bao gồm: Sin, Vuông, Xung, Ramp, Noise, DC, Sin(x)/x, Gaussian, Lorentz, Tăng dần theo hàm mũ, Giảm dần theo hàm mũ và Haversine.
• Tốc độ lấy mẫu là 250 MS/s.
• Tần số cho sóng sin nằm trong khoảng từ 1 μHz đến 20 MHz.
• Tần số cho các dạng sóng khác nằm trong khoảng từ 1 μHz đến 200 kHz.
• Khi kết nối với tải 50 Ω, biên độ nằm trong khoảng từ 10 mVp-p đến 10 Vp-p.
• Ở trạng thái hở mạch, biên độ nằm trong khoảng từ 20 mVp-p đến 20 Vp-p.
• Hỗ trợ các chế độ điều chế như AM, FM và PM.
• Có chức năng điều chế độ rộng của xung.
• Màn hình hiển thị là một màn hình TFT LCD màu 3,5 inch.
• Nguồn điện hoạt động trong khoảng từ 100 V đến 240 V và tần số từ 50 Hz đến 60 Hz.
• Công suất mà thiết bị tiêu thụ là 60 W.

Bộ sản phẩm của máy phát xung TEKTRONIX AFG2021

• HDSD
• Dây nguồn
• Cáp USB
• CD-ROM chương trình sử dụng
  Service Manual
• Labview and IVI Drivers
• CD-ROM with ArbExpress®
  Phần mềm
• Chứng chỉ hiệu chuẩn NIST

Phụ kiện mua thêm

• GL: GPIB and LAN interfaces
• RMU2U: Rackmount kit
• 013-0345-00: Fuse adapter, BNC-P to BNC-R
• 159-0454-00: Fuse set, 3 pcs, 0.125 A
• 012-0482-00: BNC cable shielded, 3 ft.
• 012-1256-00: BNC cable shielded, 9 ft.
• 012-0991-00: GPIB cable, double shielded
• 011-0049-02: 50 Ω BNC terminator
