Máy phát xung tùy ý TEKTRONIX AFG31021 (25 MHz, 1 Kênh,250Msa/s)

Thông số kỹ thuật của máy phát xung tùy ý TEKTRONIX AFG31021

– Biên độ đầu ra:

1. • Cho tần số ≤ 60 MHz: Từ 1 mVP-P đến 10 VP-P.
   • Tần số từ > 60 MHz đến ≤ 80 MHz: Từ 1 mVP-P đến 8 VP-P.
   • Tần số từ > 80 MHz đến ≤ 100 MHz: Từ 1 mVP-P đến 6 VP-P.

– Độ chính xác:

1. • Sai số: ± (1% của giá trị đã đặt +1 mVP-P) trong điều kiện tại sóng sin 1 kHz, không có offset, và biên độ lớn hơn 1 mVP-P.

– Độ phân giải:

1. • Có thể chọn giữa 0.1 mVP-P, 0.1 mVRMS, 1 mV, 0.1 dBm hoặc 4 chữ số.

– Đơn vị đo lường:

1. • Bao gồm Vpp, Vrms, dBm, và Volt.

– Đặc điểm đầu ra:

1. • Trở kháng: 50 Ω.
   • Điện áp cách điện: Lên đến 42kV.

– Các dạng sóng:

1. • Sine: Phạm vi từ 1 μHz đến 25 MHz.
   • Xung vuông: Từ 1 μHz đến 20 MHz.
   • Xung răng cưa: Từ 1 μHz đến 500 kHz.
   • Pulse: Từ 1 μHz đến 20 MHz.
   • Xung tùy ý: Từ 1 mHz đến 12.5 MHz.
   • Độ dài sóng: Từ 2 đến 131072.
   • Thời gian tăng/giảm: ≤ 5 Vpp và ≤ 7.0 ns.
   • Nhiễu pha: Ít hơn -125 dBc/Hz tại 20 MHz, với offset 10 kHz, và 1 VP-P.

– Chế độ điều chế:

1. • Hỗ trợ các chế độ: AM, FM, PM, FSK, và PWM.

– Chức năng:

1. • Chế độ quét.

– Độ phân giải:

1. • Là 14bit.

– Giao tiếp:

1. • Sản phẩm hỗ trợ giao tiếp qua GPIB, Ethernet, và USB 2.0.

– Nguồn điện:

1. • Hoạt động ở điện áp từ 100-240 V và tần số từ 47-63 Hz.

– Màn hình:

1. • Kích thước màn hình là 9 inch.

– Kích thước thiết bị:

1. • Là 191.8 mm x 412.8 mm x 143.3 mm.

– Khối lượng:

• • Thiết bị nặng 4.7kg.

Phụ kiện của TEKTRONIX AFG31021

• Máy chính
• Cáp BNC
• Cáp USB
• HDSD
• Dây nguồn.

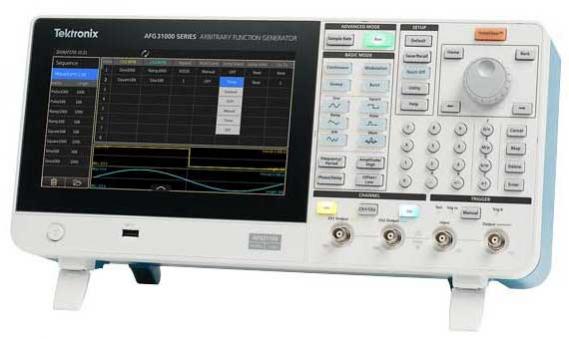

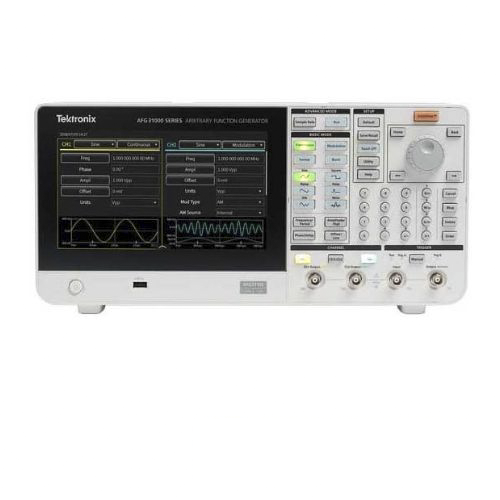

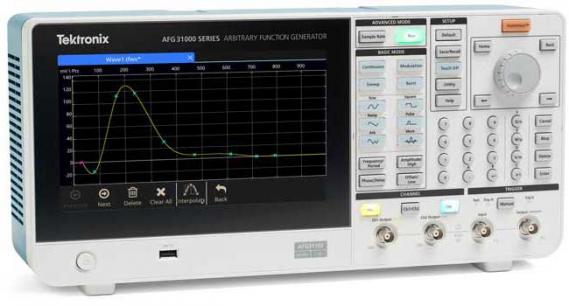

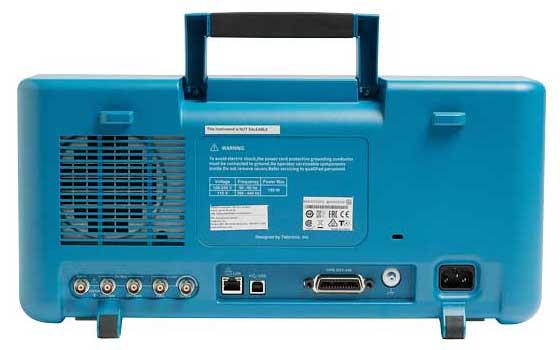

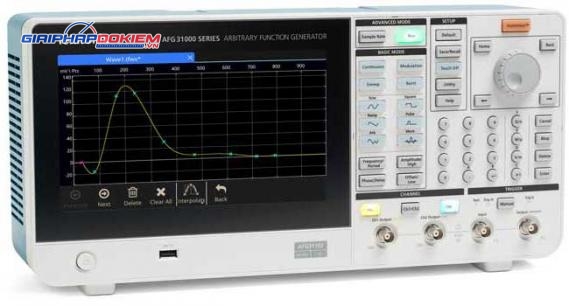

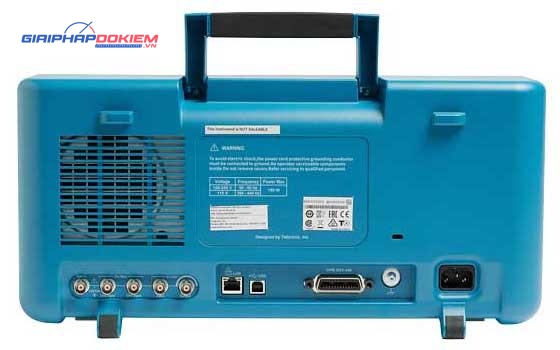

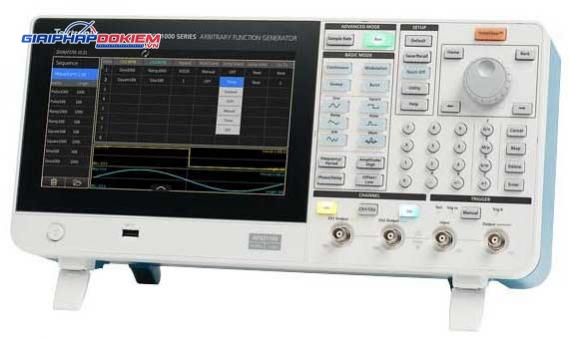

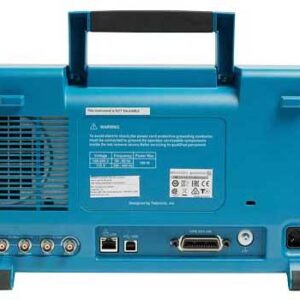

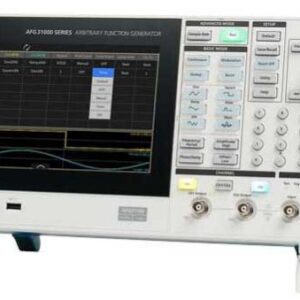

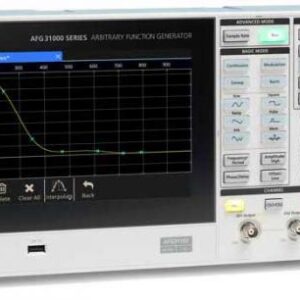

Các hình ảnh của sản phẩm AFG31021
