Ampe kìm AC/DC FLUKE 374

Giới thiệu về ampe kìm AC/DC FLUKE 374

Ampe kìm AC/DC FLUKE 374 là một công cụ đo dòng điện chuyên nghiệp, đặc biệt dùng để kiểm tra dòng điện với phạm vi đo đa dạng. Thiết bị này hoạt động theo nguyên lý: Trong dòng điện xoay chiều, từ trường thay đổi tạo ra bởi dòng điện có thể kích thích một cuộn cảm gần đó, do đó nó thuộc vào loại thiết bị đo điện dựa trên hiện tượng cảm ứng.

Ưu điểm nổi bật của FLUKE 374

Fluke 374 là một loại đồng hồ ampe kìm được chế tạo trên công nghệ tiên tiến của thương hiệu Fluke đến từ Mỹ, đảm bảo chất lượng vượt trội. Sản phẩm này không chỉ có thiết kế vững chắc mà còn nổi bật với khả năng bền bỉ.

Dưới đây là những điểm nổi bật về thiết kế của sản phẩm:

• Sản phẩm có kích thước nhỏ gọn, thuận tiện cho việc cầm nắm và đo đạc ở nhiều địa điểm khác nhau.

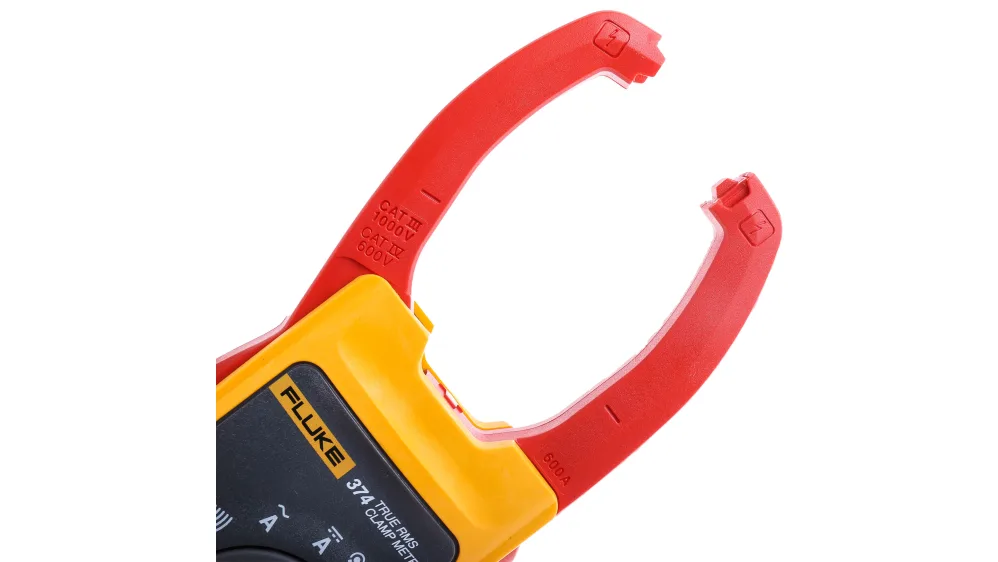

• Gọng hàm kìm được thiết kế với đường kính lớn giúp kẹp và đo được nhiều loại dây dẫn điện với các tiết diện khác nhau.
• Màn hình to và dễ nhìn, còn có tính năng đèn nền tự động để đảm bảo độ chính xác khi đọc số liệu.

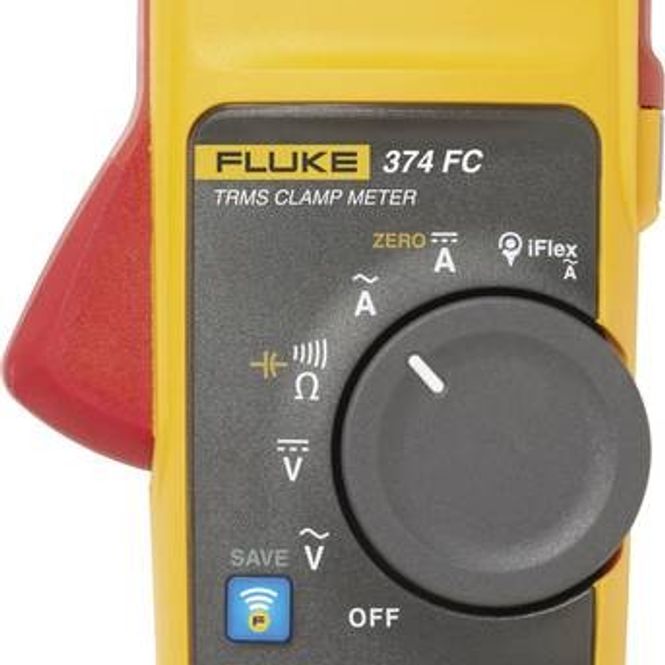

• Núm vặn điều chỉnh thang đo và các nút chức năng giúp người dùng thao tác và chọn chế độ đo một cách dễ dàng.
• Fluke 374 đi kèm với chức năng đèn nền để hỗ trợ người dùng làm việc trong điều kiện ánh sáng yếu.
• Thiết bị ampe kìm Fluke này được trang bị một chiếc túi da mềm thời trang.

Khả năng đo điện của ampe kìm Fluke 374

Fluke 374 là một trong những công cụ đo ampe kìm AC/DC chất lượng cao, được trang bị phương pháp đo True RMS giúp đo lường nhanh chóng và chính xác. Sản phẩm cho phép đo dòng AC/DC lên tới 600A, điện áp AC/DC 600V, cũng như đo điện trở, điện dung và tần số.

Ampe kìm Fluke 374 có khả năng kết hợp với đầu dò iFlex, cho phép đo mức điện áp tối đa đạt 2500A. Người dùng có thể dễ dàng đo đạc ở những vị trí dây điện khó tiếp cận.

Sản phẩm này được trang bị công nghệ đo dòng khởi động, giúp lọc nhiễu để đảm bảo độ chính xác khi đo dòng khởi động của động cơ. Thiết bị đáp ứng đầy đủ các tiêu chuẩn an toàn: EN/IEC 61010-1:2001; 1000V CAT III, 600V CAT IV.

Tính năng của đồng hồ ampe kìm AC/DC FLUKE 374

• Thiết bị này có thể đo nhiều thông số của dòng điện như điện áp, điện trở và điện dung, đặc biệt là khả năng đo dòng AC/DC hiệu dụng lên đến 600V và cường độ dòng tối đa 600A.
• Fluke 374 cũng tương thích với đầu dò iFlex – một thiết bị linh hoạt giúp nâng cao dải đo lên 2500V, tạo sự tiện lợi hơn cho màn hình ampe kìm và khả năng tiếp cận dây điện. Phụ kiện này được bán riêng với ampe kìm Fluke 374.
• Sản phẩm đáp ứng đầy đủ các tiêu chuẩn an toàn: EN/IEC 61010-1:2001; 1000V CAT III và 600V CAT IV.
• Đầu dò iFlex (bán riêng) mở rộng khả năng đo đến 2500 A ac, đồng thời gia tăng tính linh hoạt cho màn hình và khả năng đo với dây dẫn có kích thước khác thường.
• Sản phẩm tuân thủ tiêu chuẩn an toàn CAT IV 600 V và CAT III 1000 V.
• Công nghệ đo dòng khởi động độc quyền giúp lọc nhiễu và ghi lại chính xác dòng diện khởi động motors như mạch bảo vệ nhận biết.

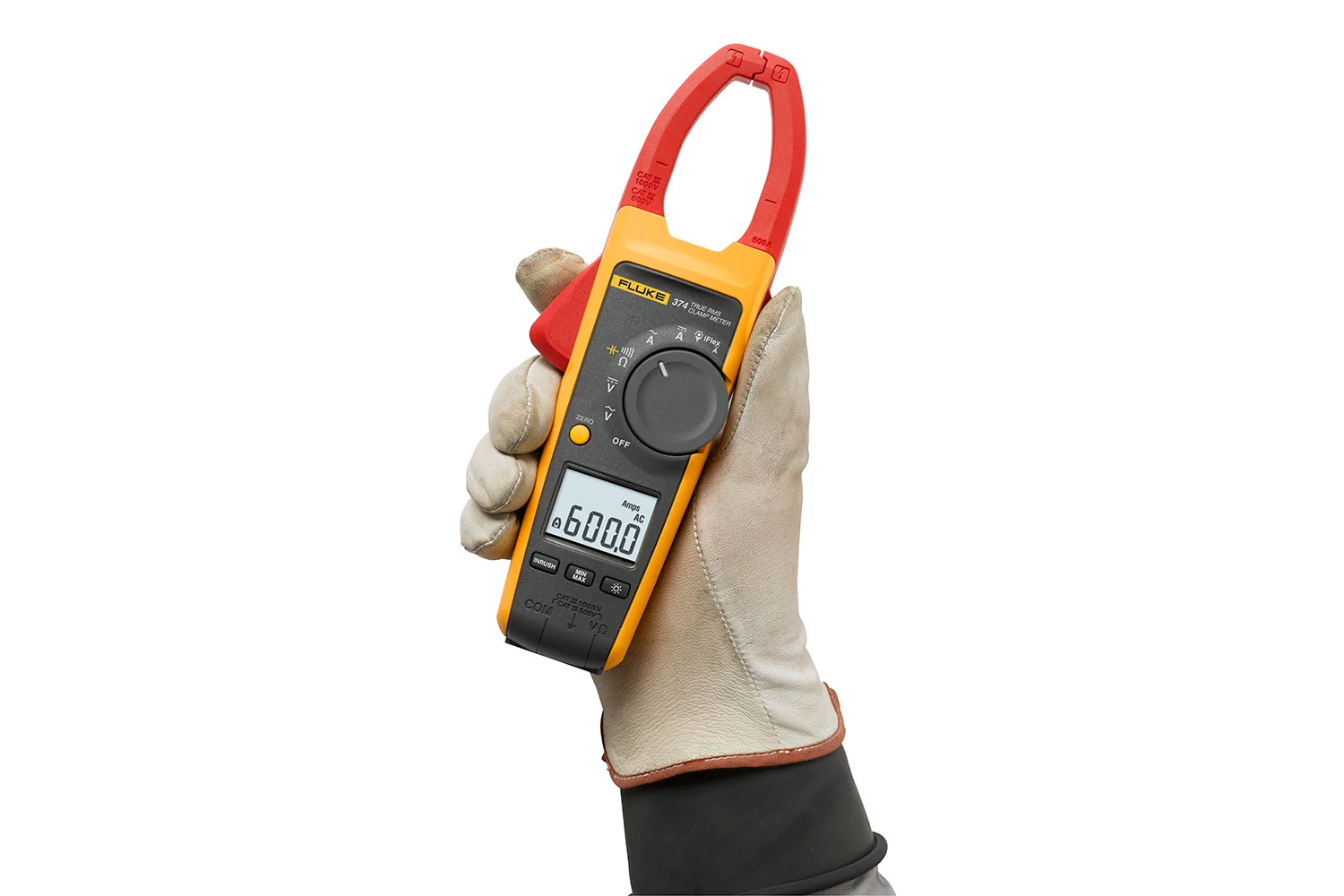

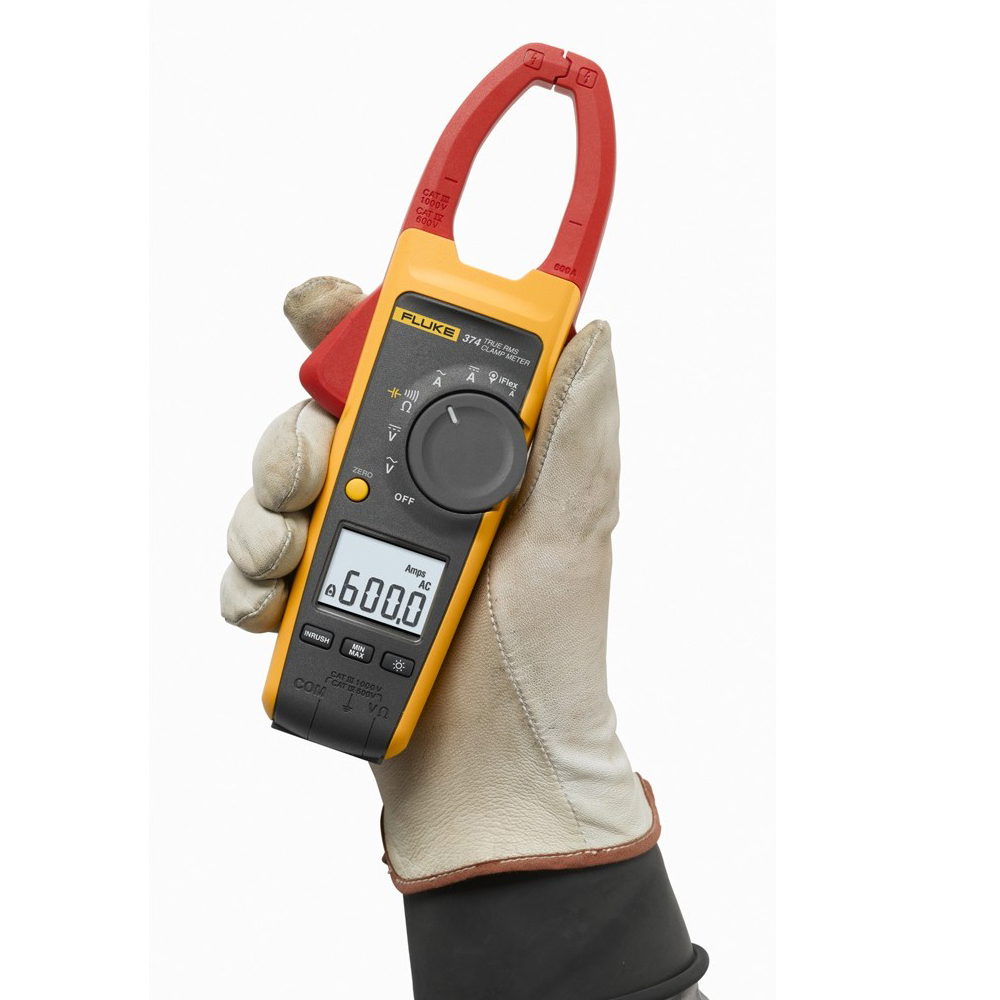

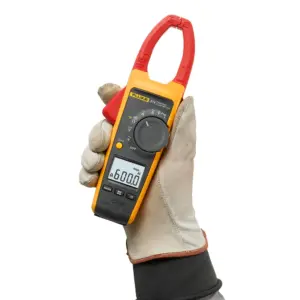

• Thiết kế nhỏ gọn, vừa tay, có thể sử dụng khi đeo thiết bị bảo hộ an toàn.
• Màn hình lớn và dễ đọc, có đèn nền tự động để đặt dải đo chính xác mà không cần thay đổi vị trí chuyển mạch.
• Fluke 374 tích hợp đèn nền hỗ trợ người dùng làm việc trong những khu vực ánh sáng kém.
• Thiết bị ampe kìm Fluke đi kèm với túi đựng da mềm sang trọng.

Ứng dụng của FLUKE 374

Ampe Kìm Fluke 374 được thiết kế để đo dòng điện hoặc điện áp xoay chiều, đồng thời cũng có khả năng đo điện trở, tần số, nhiệt độ (có thể thêm đầu đo nhiệt) và kiểm tra tính dẫn điện…

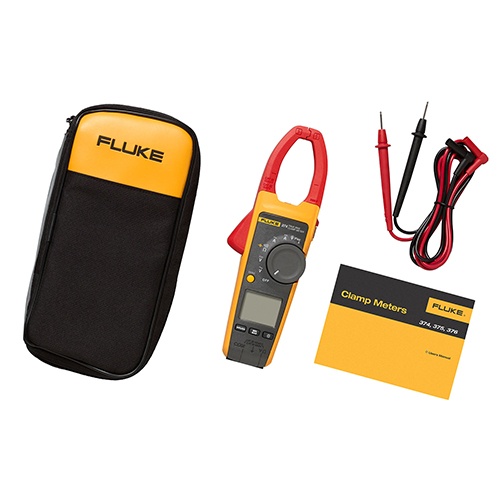

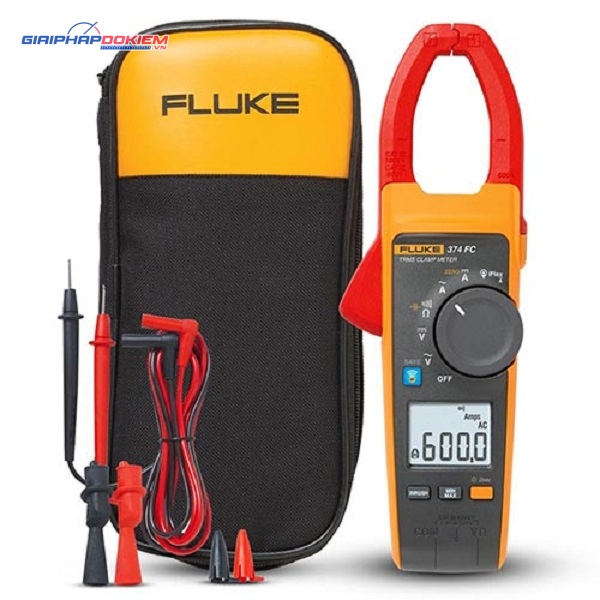

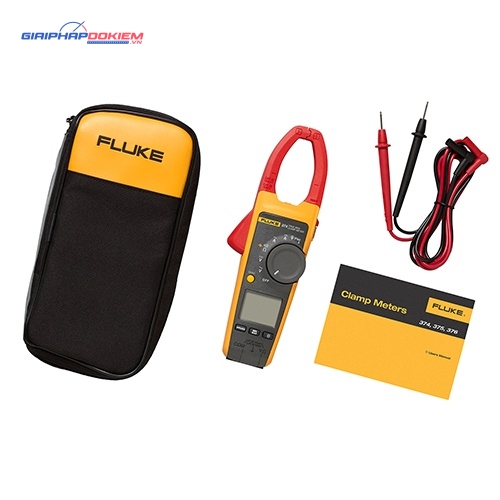

Phụ kiện bao gồm:

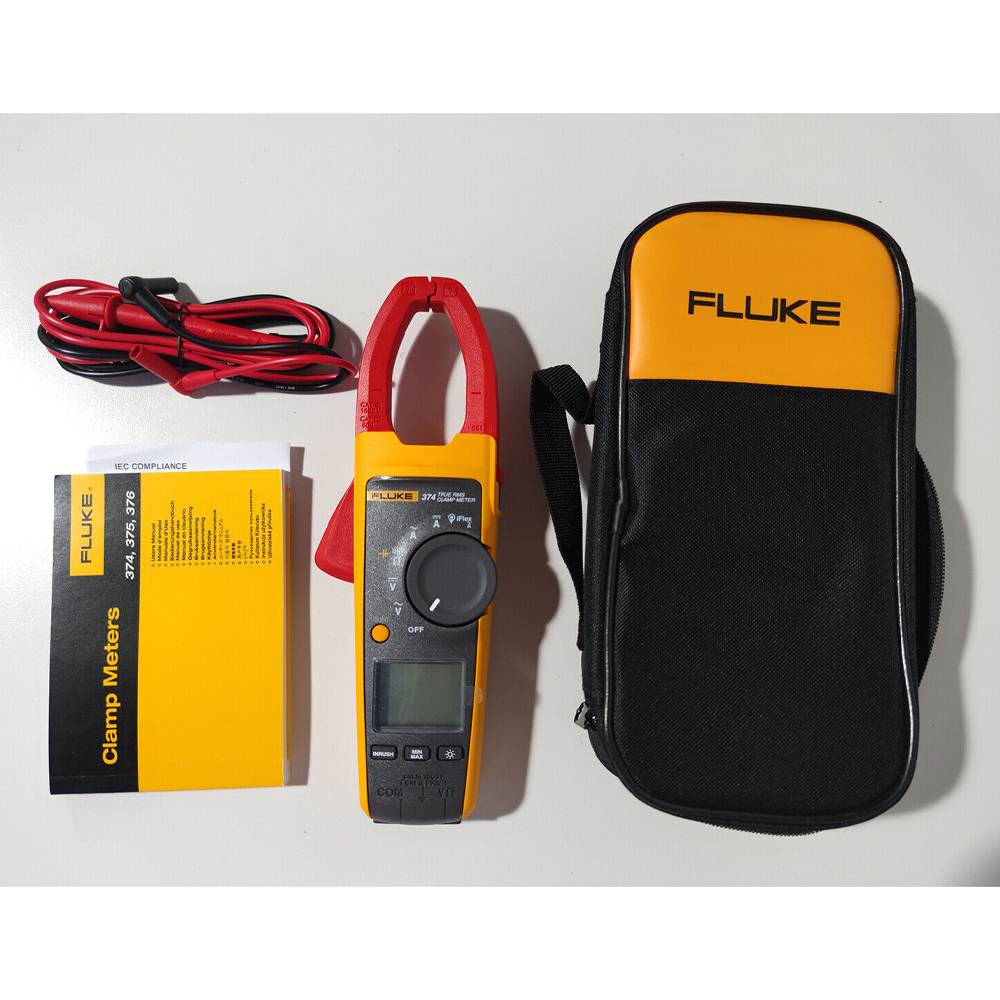

Túi mềm, dây đo, 2 pin AA Alkaline , HDSD

Thông số kỹ thuật của FLUKE 374

Thông số kỹ thuật về điện Ampe kìm AC/DC FLUKE 374
Dòng điện AC qua miệng kìm Ampe kìm AC/DC FLUKE 374
Dải đo			600,0 A
Độ phân giải			0,1 A
Độ chính xác			2% ± 5 chữ số (10-100 Hz) 2,5% ± 5 chữ số (100-500 Hz)
Hệ số đỉnh (50/60 Hz)			3 @ 500 A (chỉ 375 và 376) 2,5 @ 600 A 1,42 @1000 A (chỉ 376) Thêm 2% cho C.F. > 2
Dòng điện AC qua đầu dò dòng điện linh hoạt
Dải đo			2500 A
Độ phân giải			0,1 A (≤ 600 A) 1 A (≤ 2500 A)
Độ chính xác			3% ±5 chữ số (5 – 500 Hz)
Hệ số đỉnh (50/60Hz)			3,0 ở 1100 A (chỉ 375 và 376) 2,5 ở 1400 A 1,42 ở 2500 A Thêm 2% cho C.F. > 2

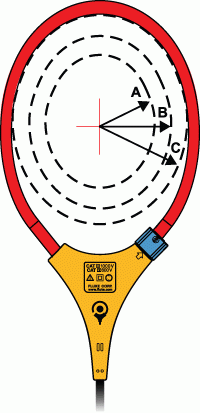

Khoảng cách từ vị trí tối ưu		i2500-10 Flex	i2500-18 Flex	Lỗi
	A	0,5 in (12,7 mm)	1,4 in (35,6 mm)	± 0,5%
	B	0,8 in (20,3 mm)	2,0 in (50,8 mm)	± 1,0%
	C	1,4 in (35,6 mm)	2,5 in (63,5 mm)	± 2,0%
Độ bất định của phép đo giả định dây dẫn chính trung tâm ở vị trí tối ưu, không có từ trường hoặc dòng điện bên ngoài và trong phạm vi nhiệt độ hoạt động.
Dòng điện DC Ampe kìm AC/DC FLUKE 374
Dải đo			600,0 A
Độ phân giải			0,1 A
Độ chính xác			2% ± 5 chữ số
Điện áp ac Ampe kìm AC/DC FLUKE 374
Dải đo			600,0 V
Độ phân giải			0,1 V
Độ chính xác			1,5% ± 5 chữ số (20 – 500 Hz)
Điện áp DC Ampe kìm AC/DC FLUKE 374
Dải đo			600,0 V
Độ phân giải			0,1 V
Độ chính xác			1% ± 5 chữ số
Điện dung Ampe kìm AC/DC FLUKE 374
Dải đo			1000 μF
Độ phân giải			0,1 μF (≤ 100 μF) 1 μ F (≤ 1000 μF)
Độ chính xác			1% ± 4 chữ số
Thông số kỹ thuật cơ học Ampe kìm AC/DC FLUKE 374
Kích thước (D x R x C)			246 mm x 83 mm x 43 mm
Khối lượng			388 g
Độ mở kìm			34 mm
Đường kính trong của đầu dò dòng điện linh hoạt			7,5 mm
Chiều dài dây cáp đầu dò dòng điện linh hoạt (từ đầu dây cho đến đầu nối điện)			1,8 m
Thông số kỹ thuật về môi trường Ampe kìm AC/DC FLUKE 374
Nhiệt độ vận hành			10°C – +50°C
Nhiệt độ bảo quản			-40°C – +60°C
Độ ẩm vận hành			Không ngưng tụ (< 10 –°C) ≤ 90% RH (ở 10°C – 30°C) ≤ 75% RH (ở 30°C – 40°C) ≤ 45% RH (ở 40°C – 50°C)
Độ cao hoạt động			3000 mét
Độ cao bảo quản			12.000 mét
EMC			EN 61326-1:2006
Hệ số nhiệt độ			Thêm 0,1 x độ chính xác đã định cho mỗi độ C trên 28°C hoặc dưới 18°C
Thông số kỹ thuật an toàn Ampe kìm AC/DC FLUKE 374
Tuân thủ điều kiện về an toàn			CAN/CSA-C22.2 No. 61010-1-04 ANSI/UL 61010-1:2004 ANSI/ISA-61010-1 (82.02.01):2004 EN/IEC 61010-1:2001 to 1000V Cấp đo lường (CAT) III 600V Cấp đo lường (CAT) IV Mức ô nhiễm 2 EN/IEC 61010-2-032:2002 EN/IEC 61010-031:2002+A1:2008
Sự chấp thuận của các tổ chức
Pin			2 AA, NEDA 15A, IEC LR6

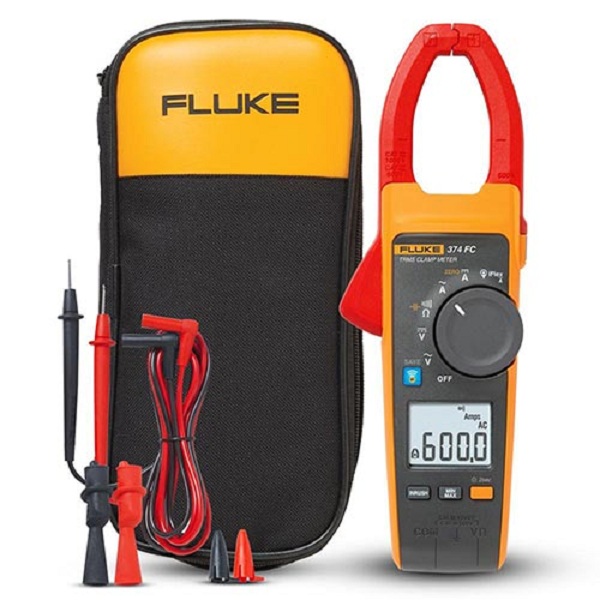

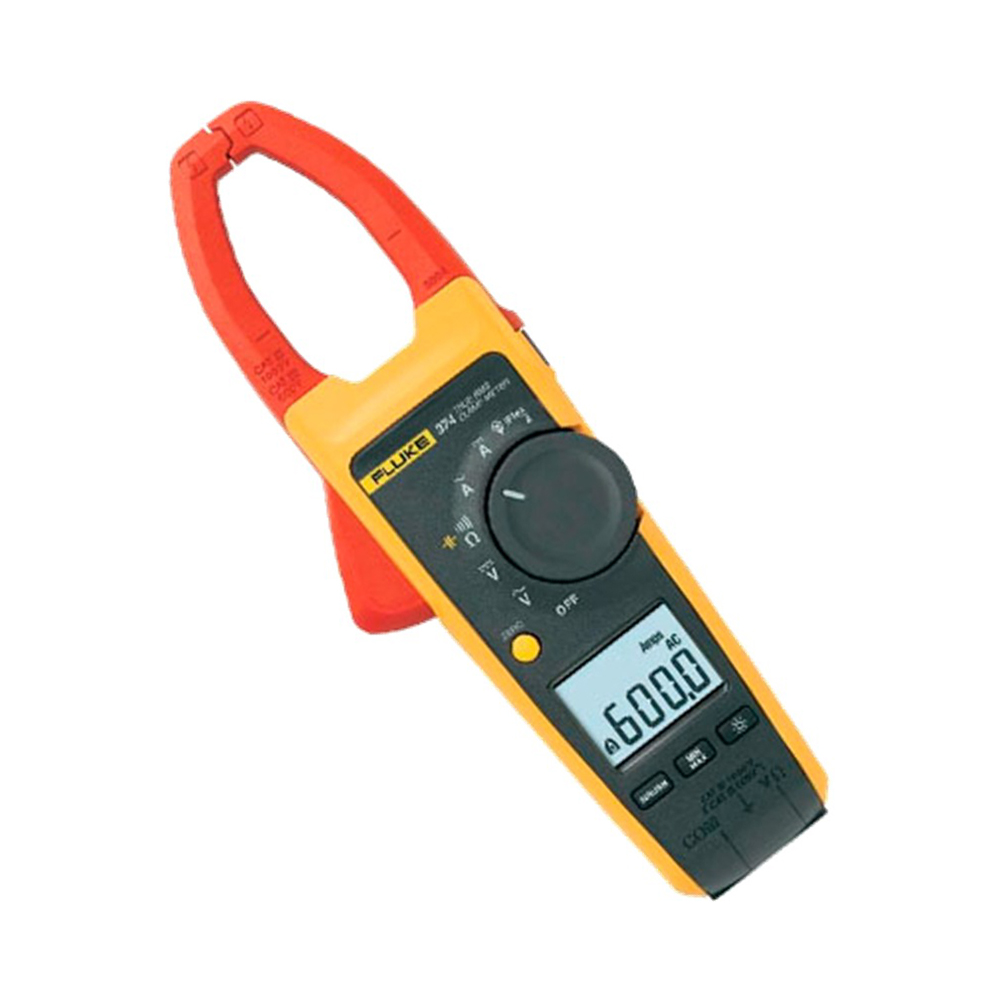

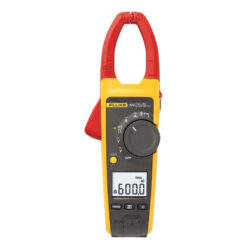

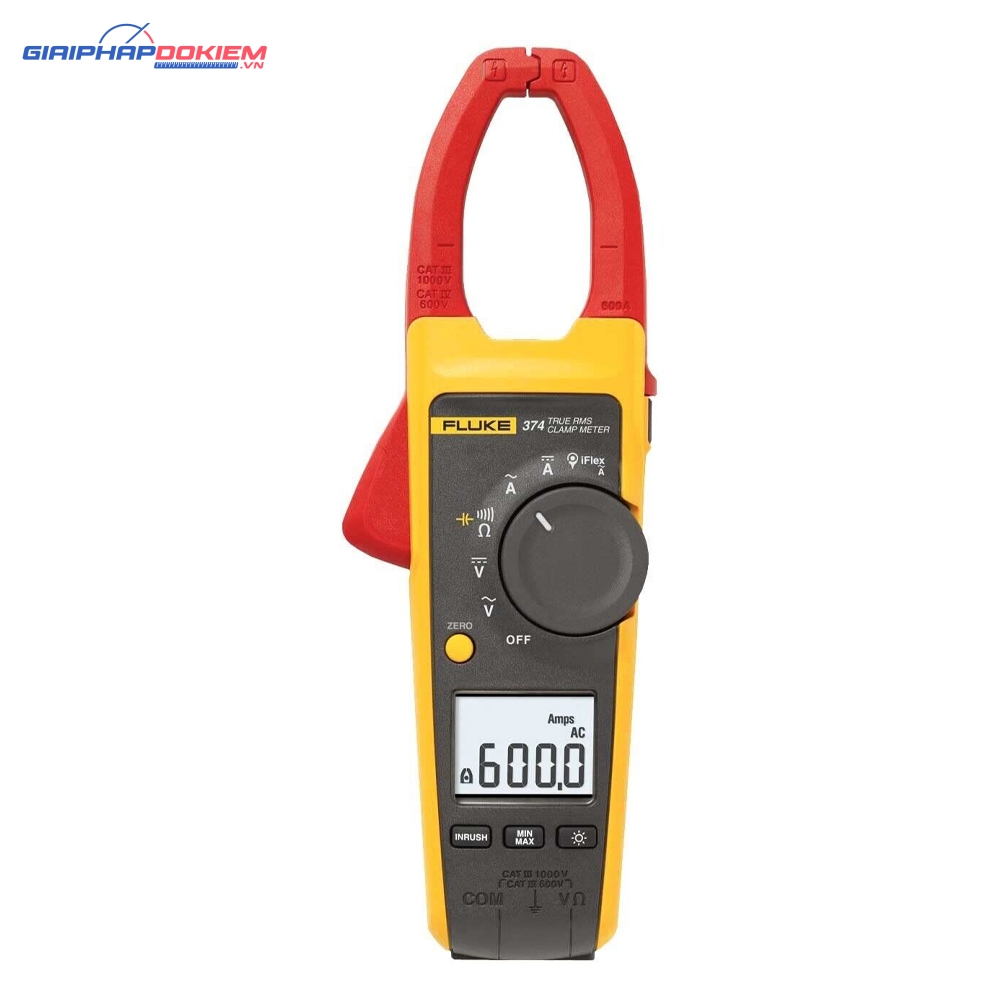

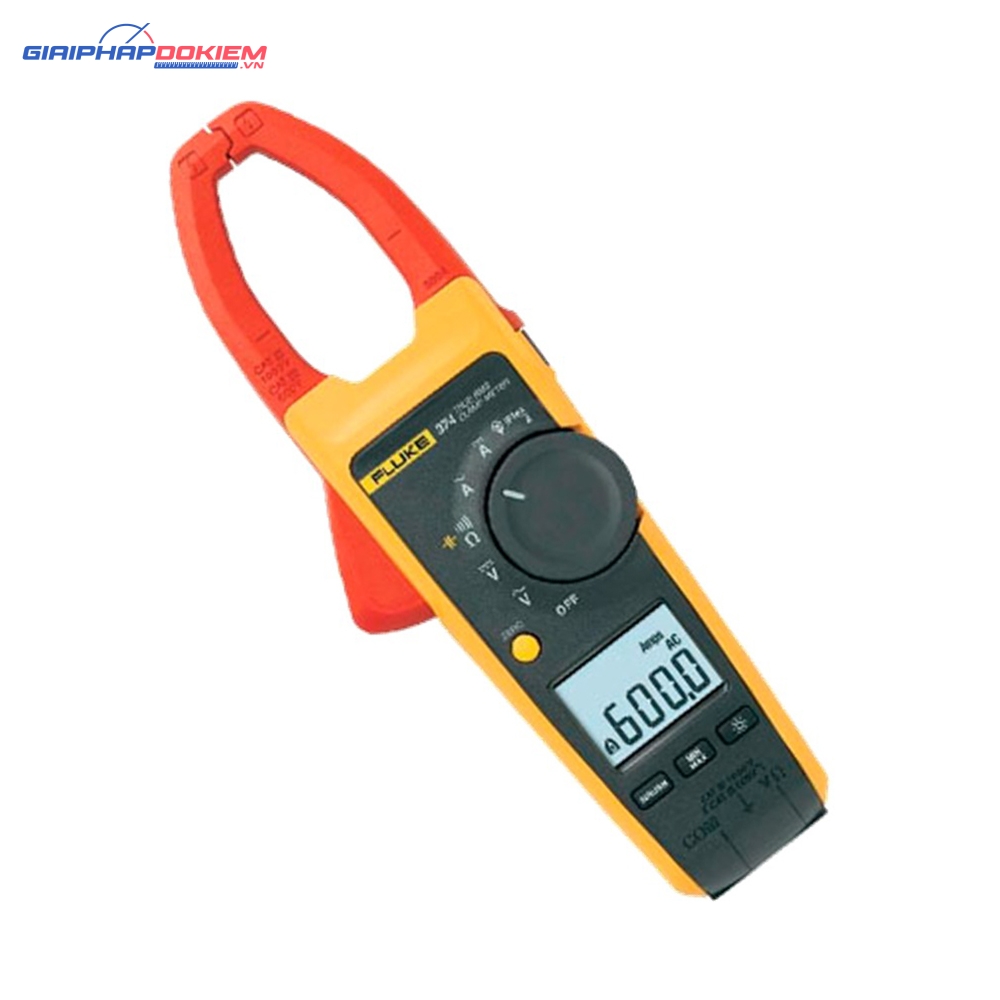

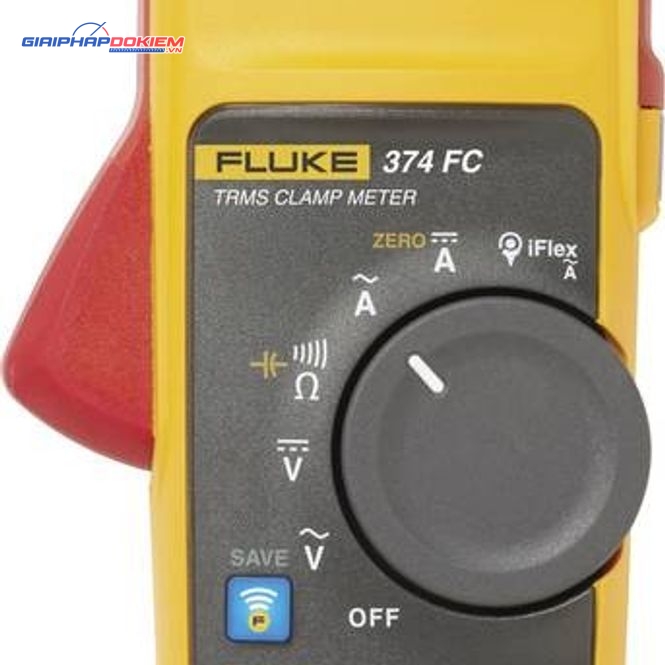

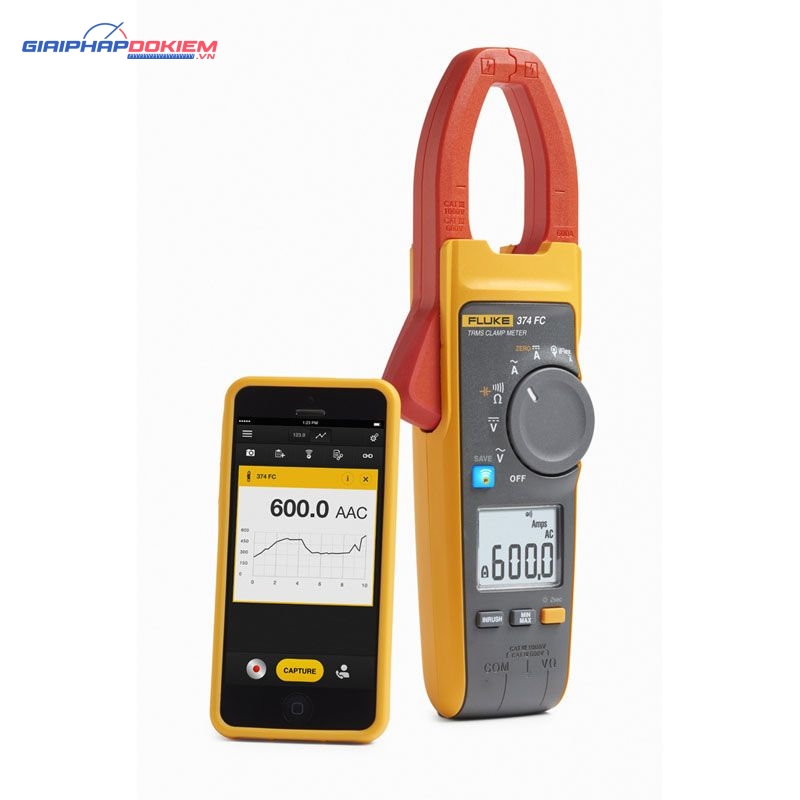

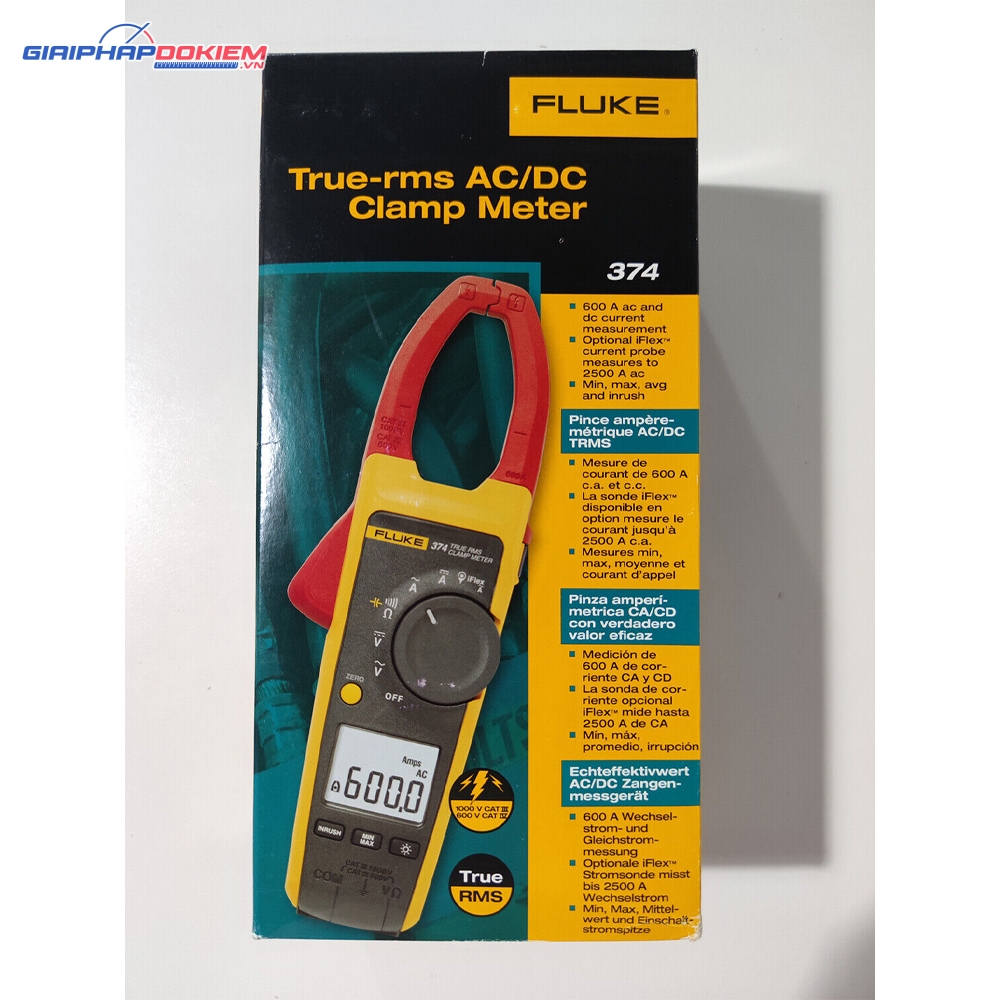

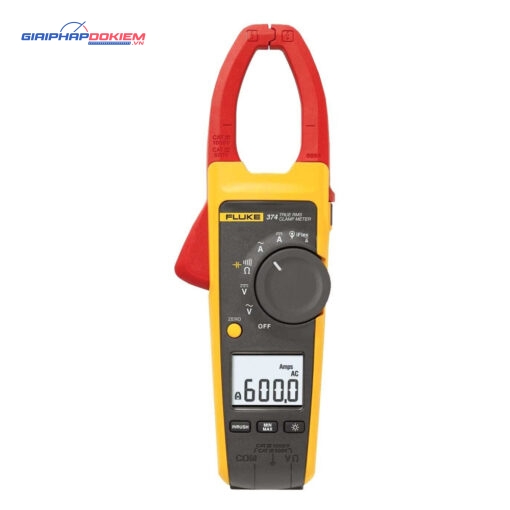

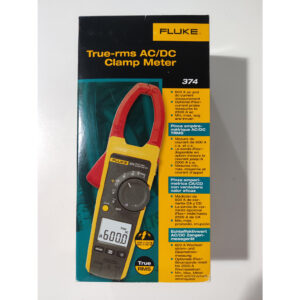

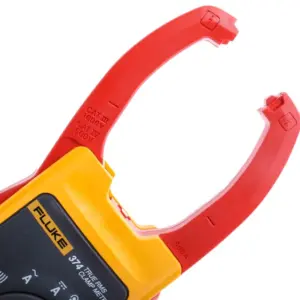

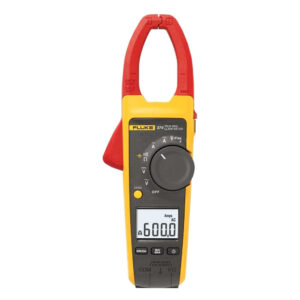

Tham khảo những hình ảnh của đồng hồ ampe kìm FLUKE 374
