Ampe Kìm Đo Dòng AC/DC FLUKE 375 FC (600A; True RMS)

Tổng quan ampe kìm đo dòng AC/DC Fluke 375 FC

Ampe kìm Fluke 375 FC True-RMS AC/DC đo điện áp rất thấp và điện trở rất cao

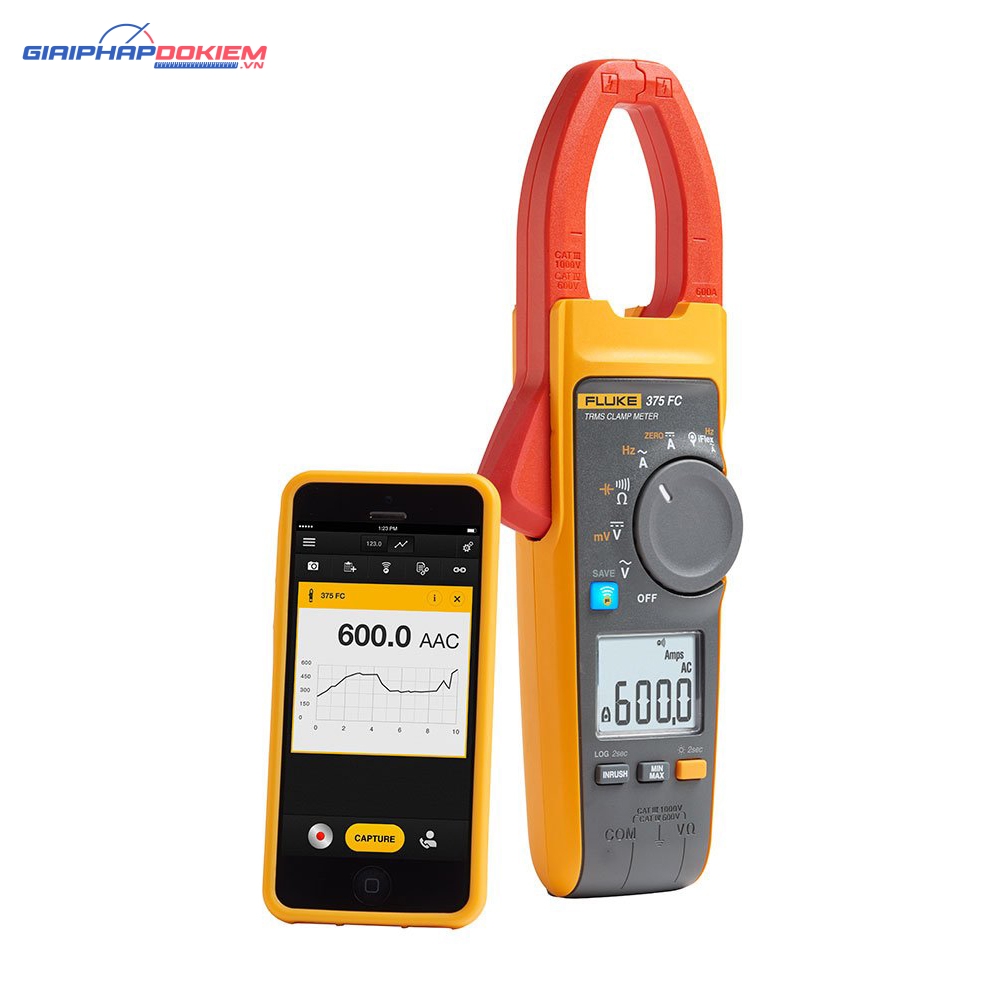

Ampe kìm Fluke 375 FC là thiết bị được trang bị bộ lọc VFD low-pass để cung cấp phép đo chính xác cho động cơ và cho phép truyền dữ liệu không dây đến smartphone qua ứng dụng Fluke Connect.

375 FC sở hữu hầu hết tính năng của Fluke 376 FC, bao gồm cả khả năng kết nối với đầu dò hiện tại linh hoạt iFlex. Tuy nhiên, khác với 376 FC, sản phẩm này không kèm theo đầu dò iFlex trong bộ. Người dùng có thể đo dòng điện AC và DC tới 600 A và điện áp tối đa 1000 V bằng cách sử dụng kẹp cố định.

Thêm vào đó, kết nối với đầu dò iFlex linh hoạt (mua riêng) giúp mở rộng phạm vi đo lên đến 2500 A. Đầu dò iFlex với thiết kế linh hoạt, có đường kính lớn, thuận tiện cho việc đo các dây dẫn lớn ở những không gian hạn chế hoặc tiếp cận từng dây riêng biệt.

Thông số kỹ thuật của ampe kìm đo dòng AC/DC Fluke 375 FC

Thông số kỹ thuật về điện Fluke 375 FC
Dòng điện AC qua miệng kìm
Dải đo			600,0 A
Độ phân giải			0,1 A
Độ chính xác			2% ± 5 chữ số (10-100 Hz) 2,5% ± 5 chữ số (100-500 Hz)
Hệ số đỉnh (50/60 Hz)			3,0 ở 500 A Thêm 2% cho C.F. > 2
Dòng điện AC qua đầu dò dòng điện linh hoạt
Dải đo			2500 A
Độ phân giải			0,1 A (≤ 600 A) 1 A (≤ 2500 A)
Độ chính xác			3% ±5 chữ số (5 – 500 Hz)
Hệ số đỉnh (50/60Hz)			3,0 ở 1100 A 2,5 ở 1400 A 1,42 ở 2500 A Thêm 2% cho C.F. > 2
Khoảng cách từ vị trí tối ưu		i2500-10 Flex	i2500-18 Flex	Lỗi
	A	0,5 in (12,7 mm)	1,4 in (35,6 mm)	± 0,5%
	B	0,8 in (20,3 mm)	2,0 in (50,8 mm)	± 1,0%
	C	1,4 in (35,6 mm)	2,5 in (63,5 mm)	± 2,0%
Độ bất định của phép đo giả định dây dẫn chính trung tâm ở vị trí tối ưu, không có từ trường hoặc dòng điện bên ngoài và trong phạm vi nhiệt độ hoạt động.
Dòng điện DC
Dải đo			600,0 A
Độ phân giải			0,1 A
Độ chính xác			2% ± 5 chữ số
Điện áp ac
Dải đo			600,0 V
Độ phân giải			0,1 V
Độ chính xác			1,5% ± 5 chữ số (20 – 500 Hz)
Điện áp DC
Dải đo			600,0 V
Độ phân giải			0,1 V
Độ chính xác			1% ± 5 chữ số
mV dc
Dải đo			500,0 mV
Độ phân giải			0,1 mV
Độ chính xác			1% ± 5 chữ số
Tần số qua miệng kìm của Fluke 375 FC
Dải đo			5,0 – 500,0 Hz
Độ phân giải			0,1 Hz
Độ chính xác			0,5% ± 5 chữ số
Mức khởi động			5 – 10 Hz, ≥10 A
			10 – 100 Hz, ≥5 A
			100 – 500 Hz, ≥10 A
Tần số qua đầu dò dòng điện linh hoạt
Dải đo			5,0 – 500,0 Hz
Độ phân giải			0,1 Hz
Độ chính xác			0,5% ± 5 chữ số
Mức khởi động			5 – 20 Hz, ≥ 25 A
			20 – 100 Hz, ≥ 20 A
			100 – 500 Hz, ≥ 25 A
Điện trở
Dải đo			60 kΩ
Độ phân giải			0,1 Ω (≤ 600 Ω) 1 Ω (≤ 6000 Ω) 10 Ω (≤ 60 kΩ)
Độ chính xác			1% ± 5 chữ số
Điện dung
Dải đo			1000 μF
Độ phân giải			0,1 μF (≤ 100 μF) 1 μ F (≤ 1000 μF)
Độ chính xác			1% ± 4 chữ số
Thông số kỹ thuật cơ học
Kích thước (D x R x C)			246 mm x 83 mm x 43 mm
Khối lượng			388 g
Độ mở kìm			34 mm
Đường kính trong của đầu dò dòng điện linh hoạt			7,5 mm
Chiều dài dây cáp đầu dò dòng điện linh hoạt (từ đầu dây cho đến đầu nối điện)			1,8 m
Thông số kỹ thuật về môi trường của Fluke 375 FC
Nhiệt độ vận hành			10°C – +50°C
Nhiệt độ bảo quản			-40°C – +60°C
Độ ẩm vận hành			Không ngưng tụ (< 10 –°C) ≤ 90% RH (ở 10°C – 30°C) ≤ 75% RH (ở 30°C – 40°C) ≤ 45% RH (ở 40°C – 50°C)
Độ cao hoạt động			3000 mét
Độ cao bảo quản			12.000 mét
EMC			EN 61326-1:2006
Hệ số nhiệt độ			Thêm 0,1 x độ chính xác đã định cho mỗi độ C trên 28°C hoặc dưới 18°C
Thông số kỹ thuật an toàn của Fluke 375 FC
Tuân thủ điều kiện về an toàn			CAN/CSA-C22.2 No. 61010-1-04 ANSI/UL 61010-1:2004 ANSI/ISA-61010-1 (82.02.01):2004 EN/IEC 61010-1:2001 to 1000V Cấp đo lường (CAT) III 600V Cấp đo lường (CAT) IV Mức ô nhiễm 2 EN/IEC 61010-2-032:2002 EN/IEC 61010-031:2002+A1:2008
Sự chấp thuận của các tổ chức
Pin			2 AA, NEDA 15A, IEC LR6

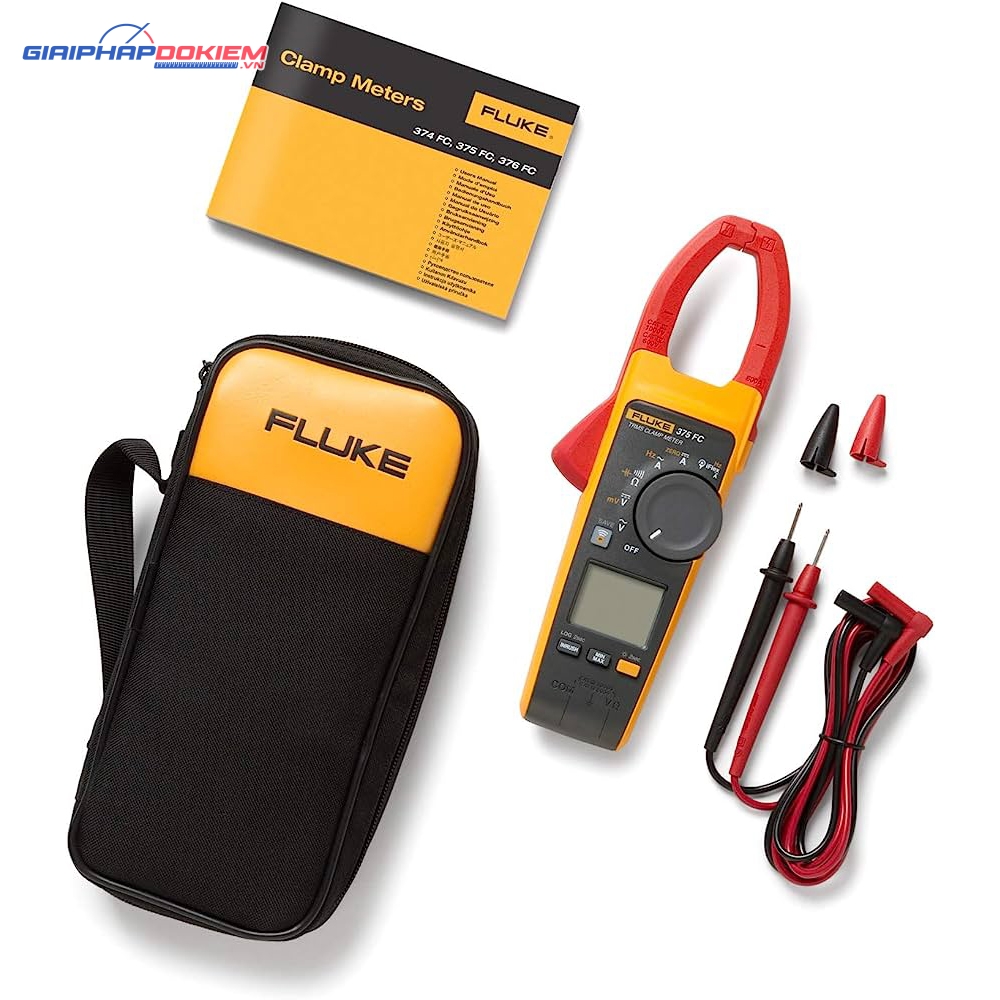

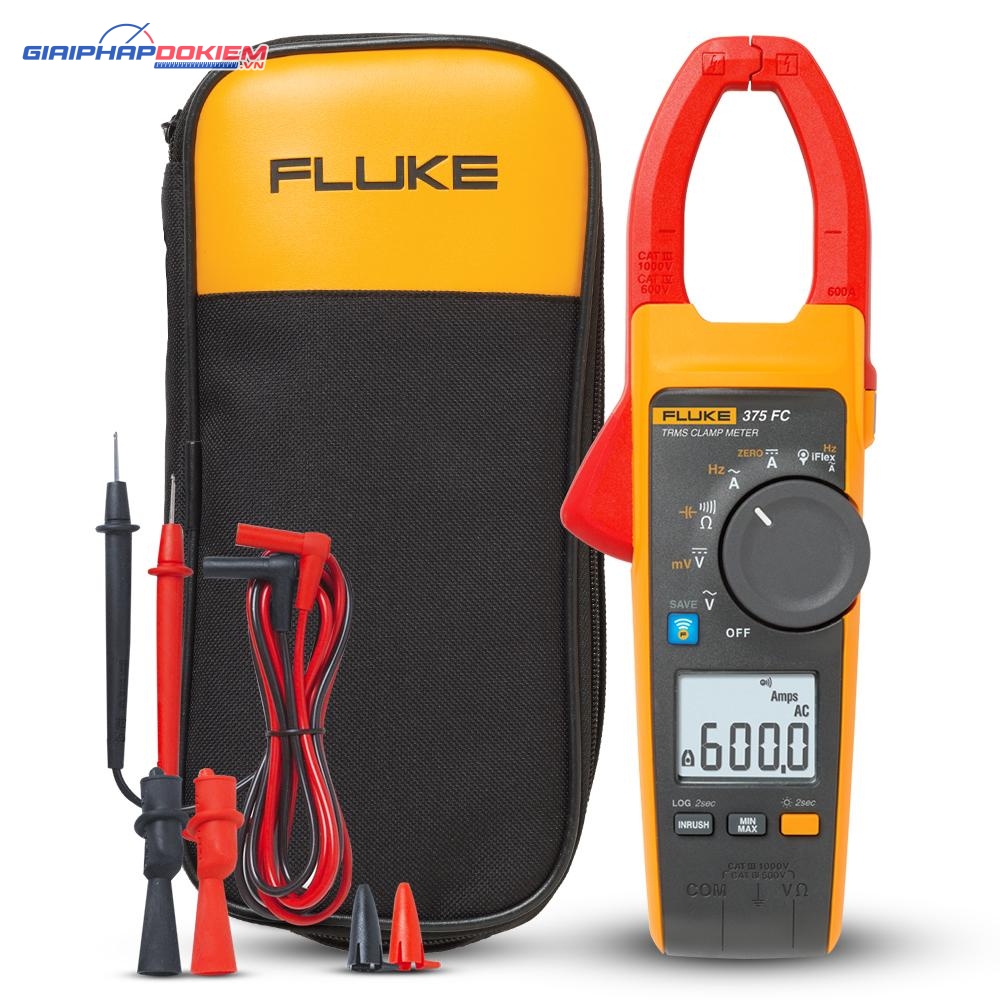

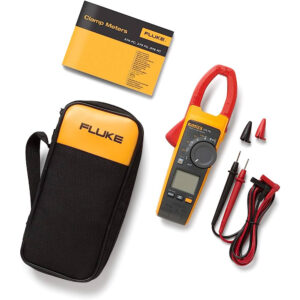

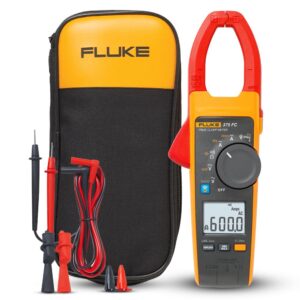

Sản phẩm bao gồm:

• Ampe kìm AC/DC 375 FC
• (1 đôi) Dây đo TL75
• Hai pin kiềm AA (Đã lắp đặt)
• Hộp đựng mềm
• Hướng dẫn sử dụng nhanh

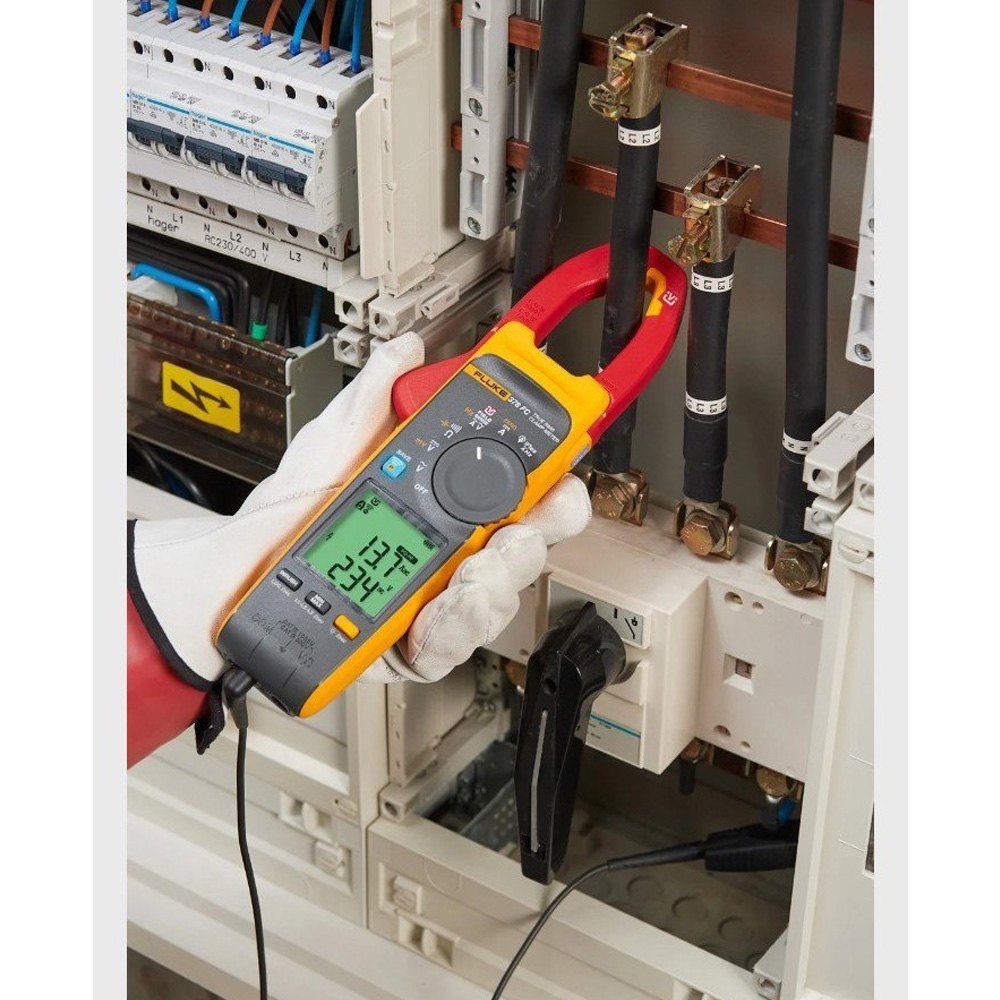

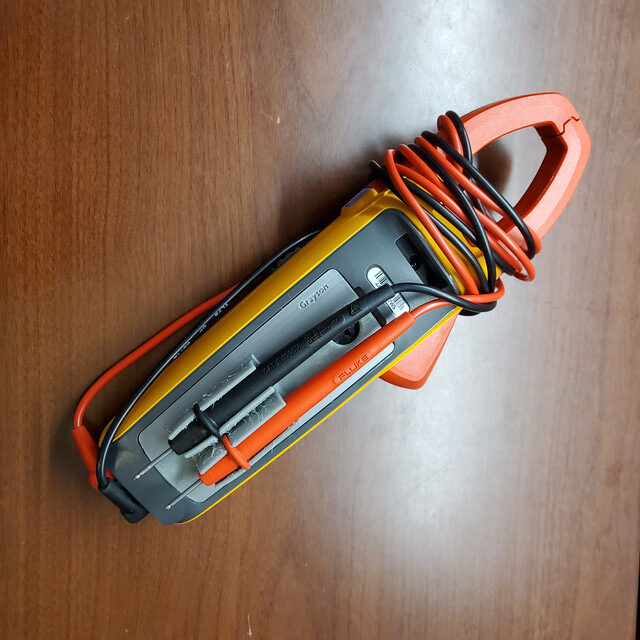

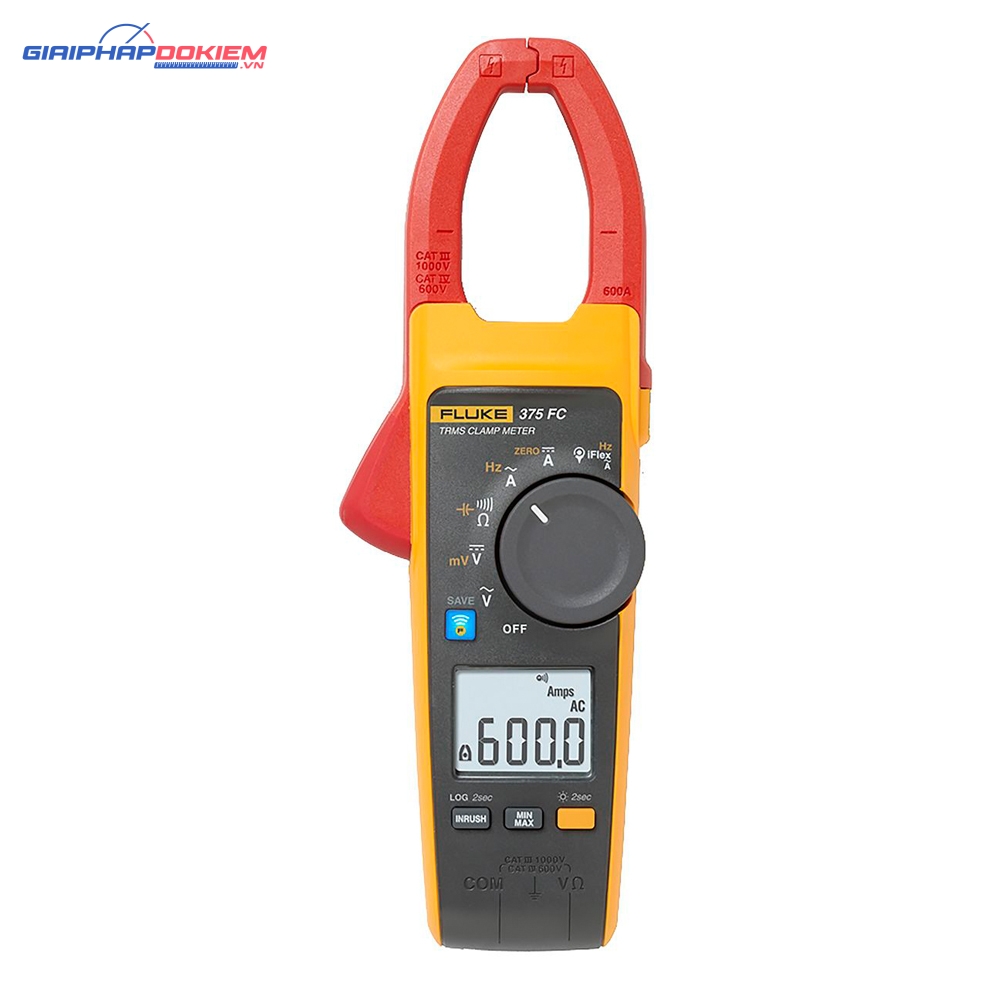

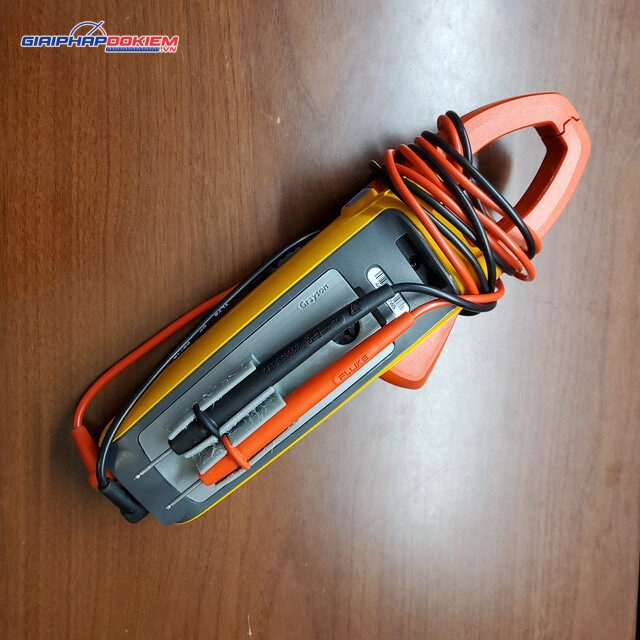

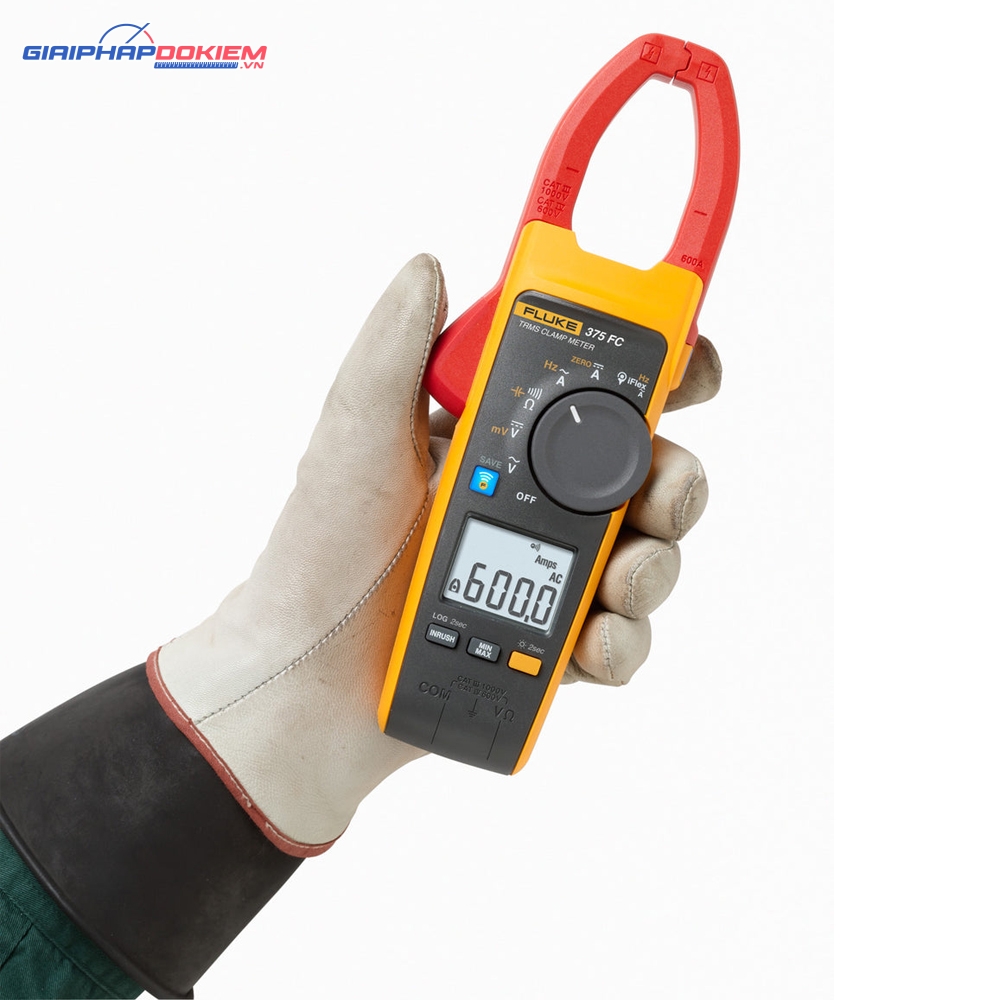

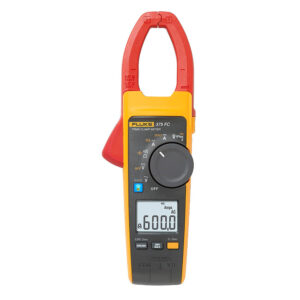

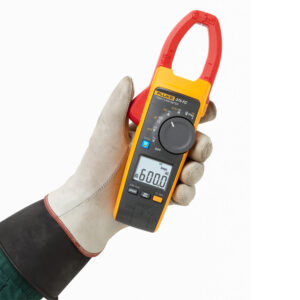

Tham khảo các hình ảnh của ampe kìm đo dòng AC/DC Fluke 375 FC
