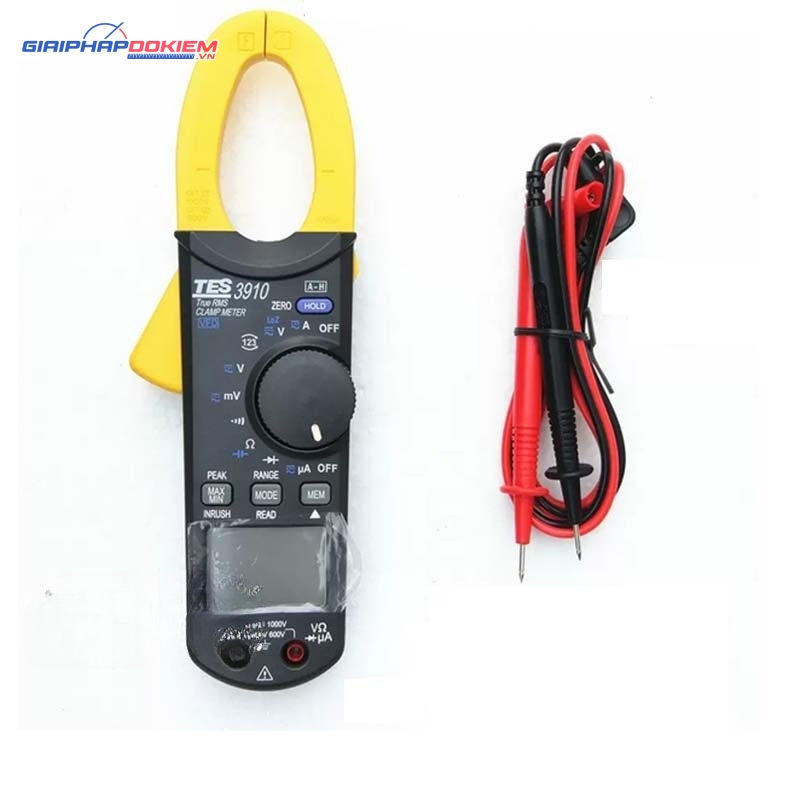

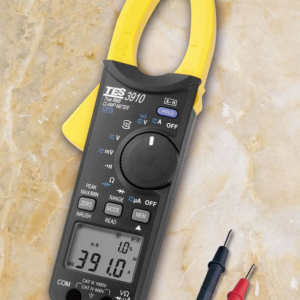

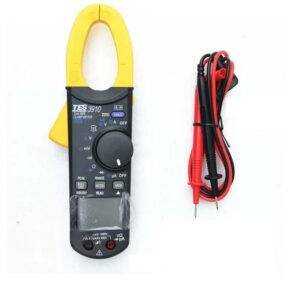

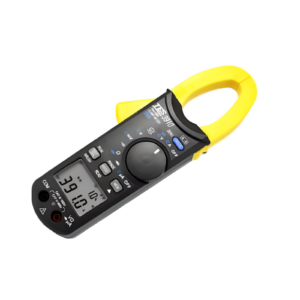

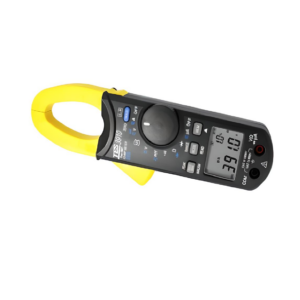

Ampe kìm đo dòng AC/DC TES 3910

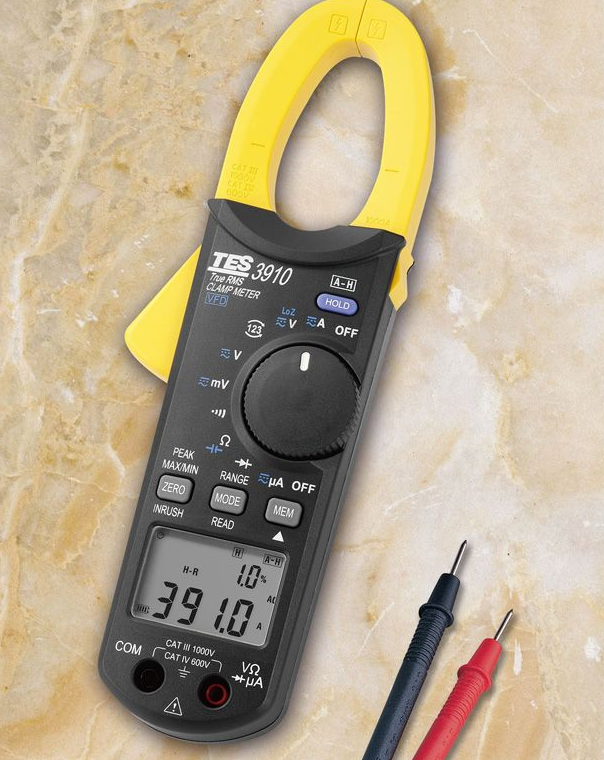

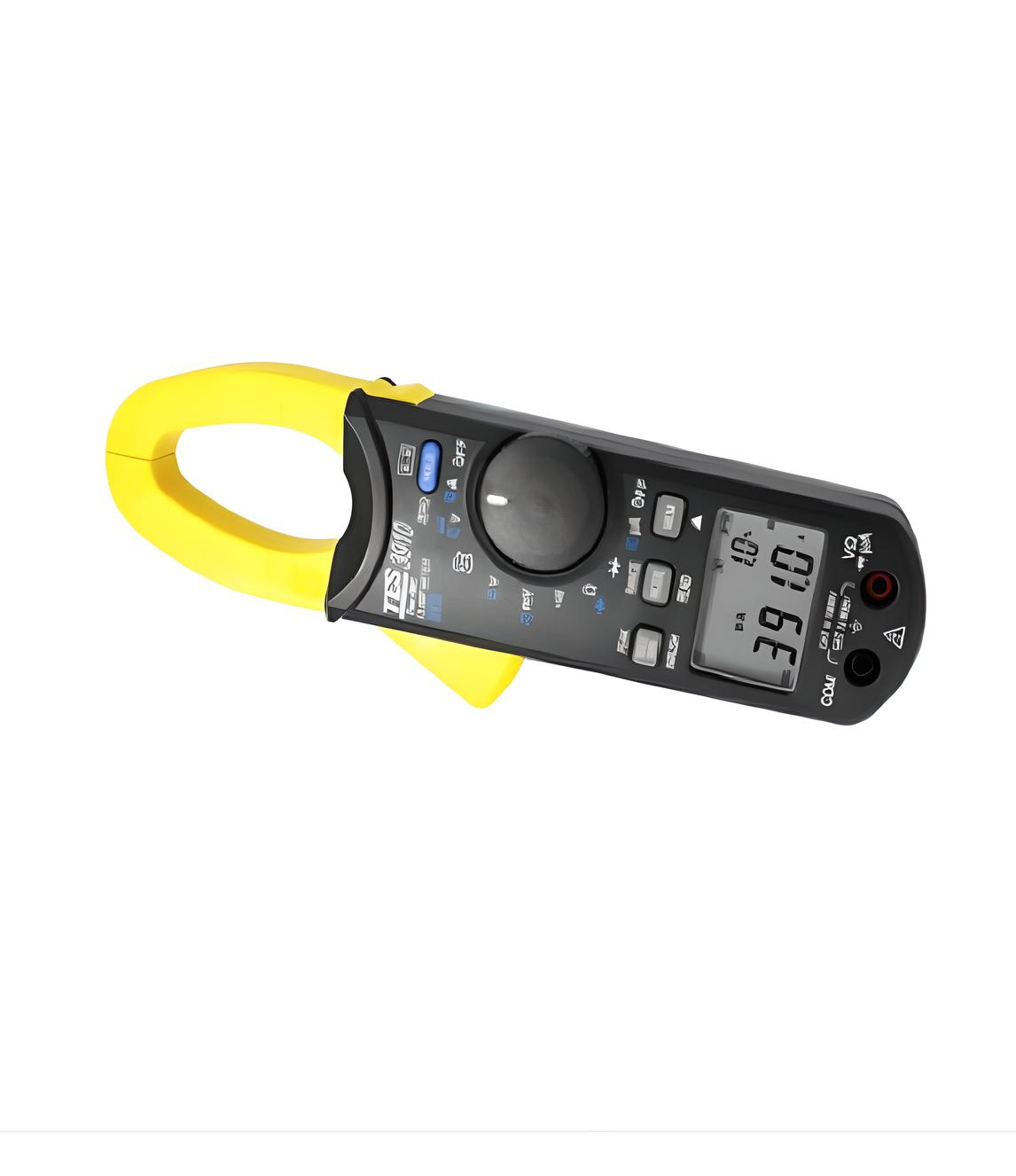

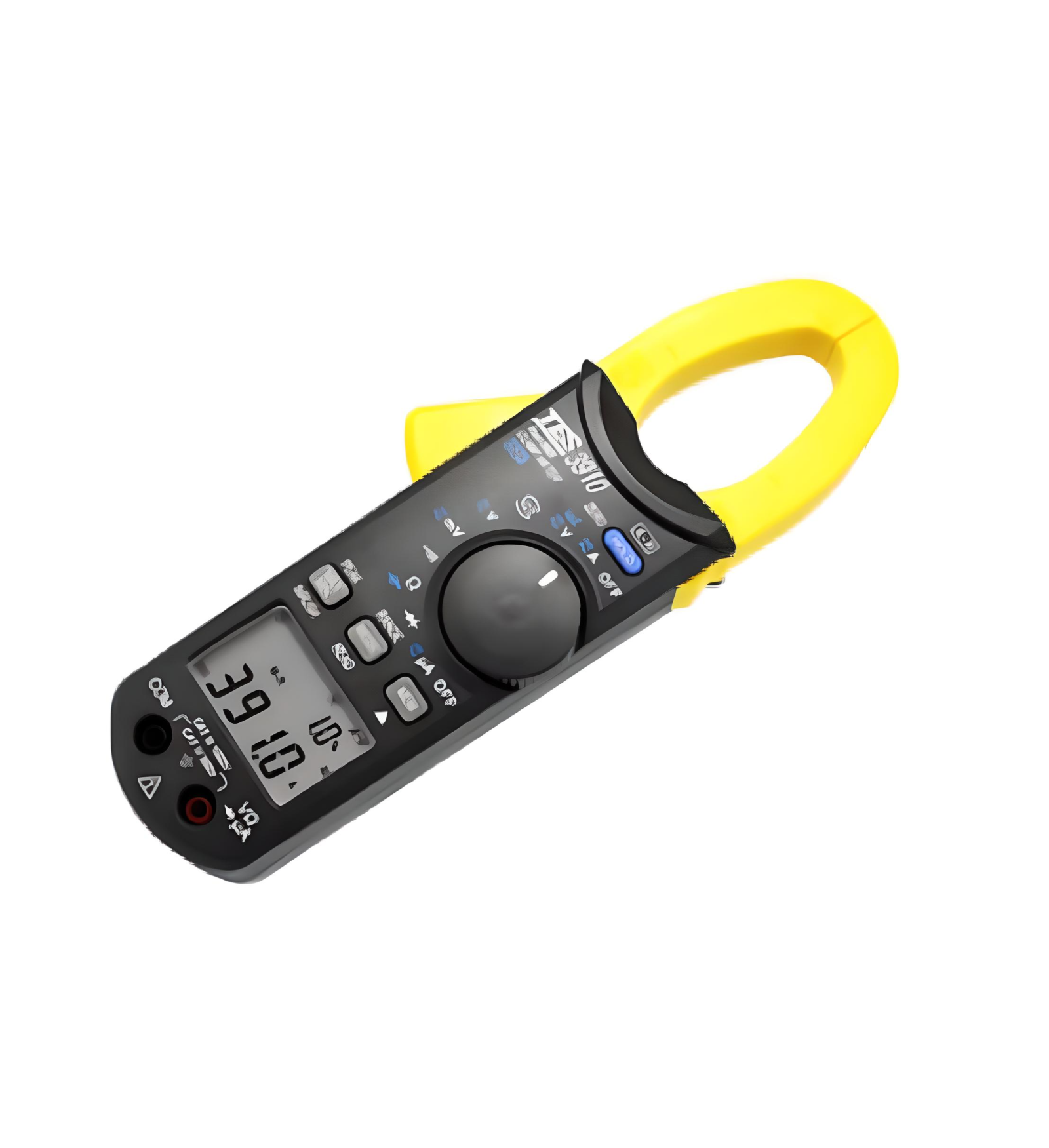

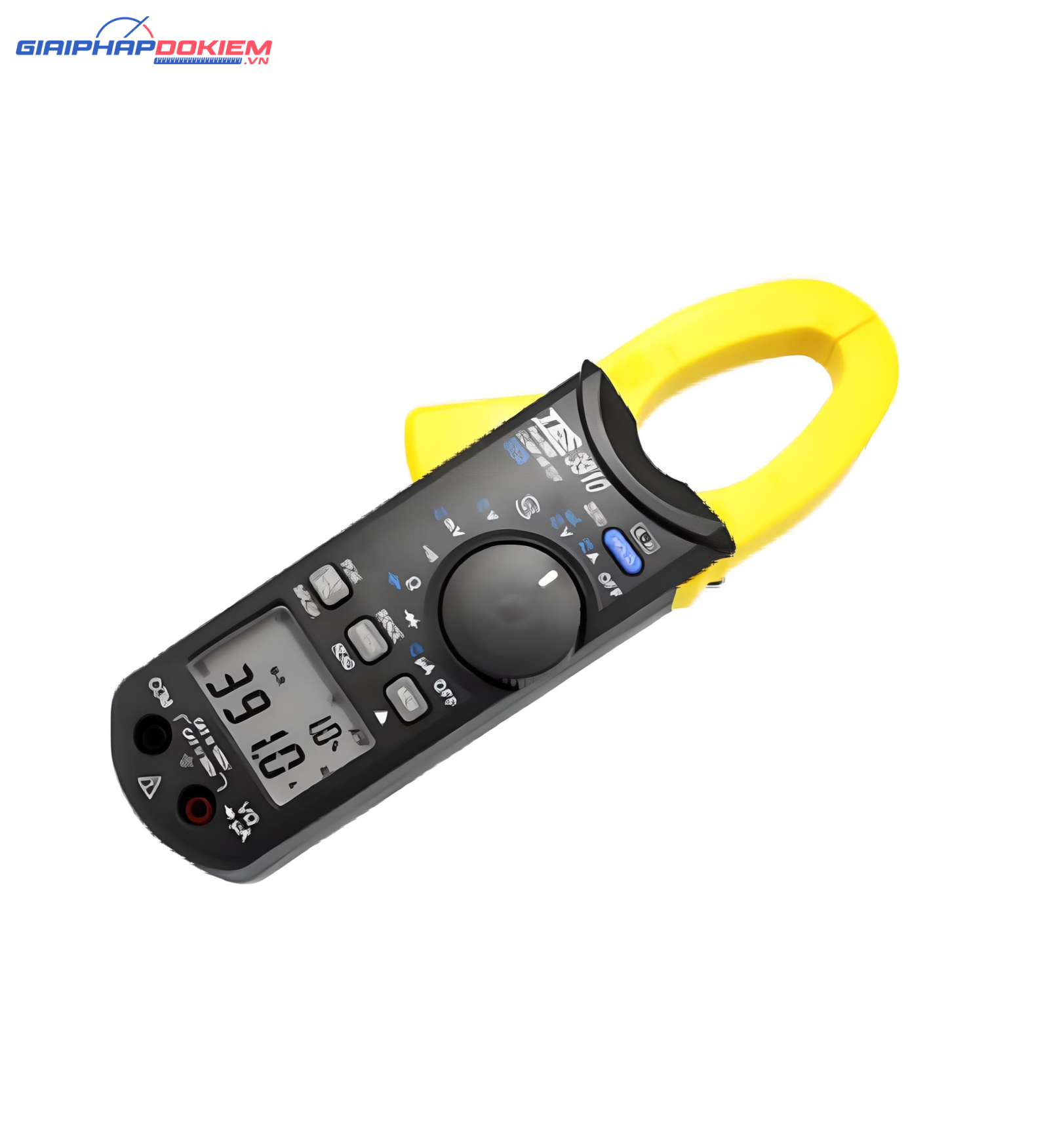

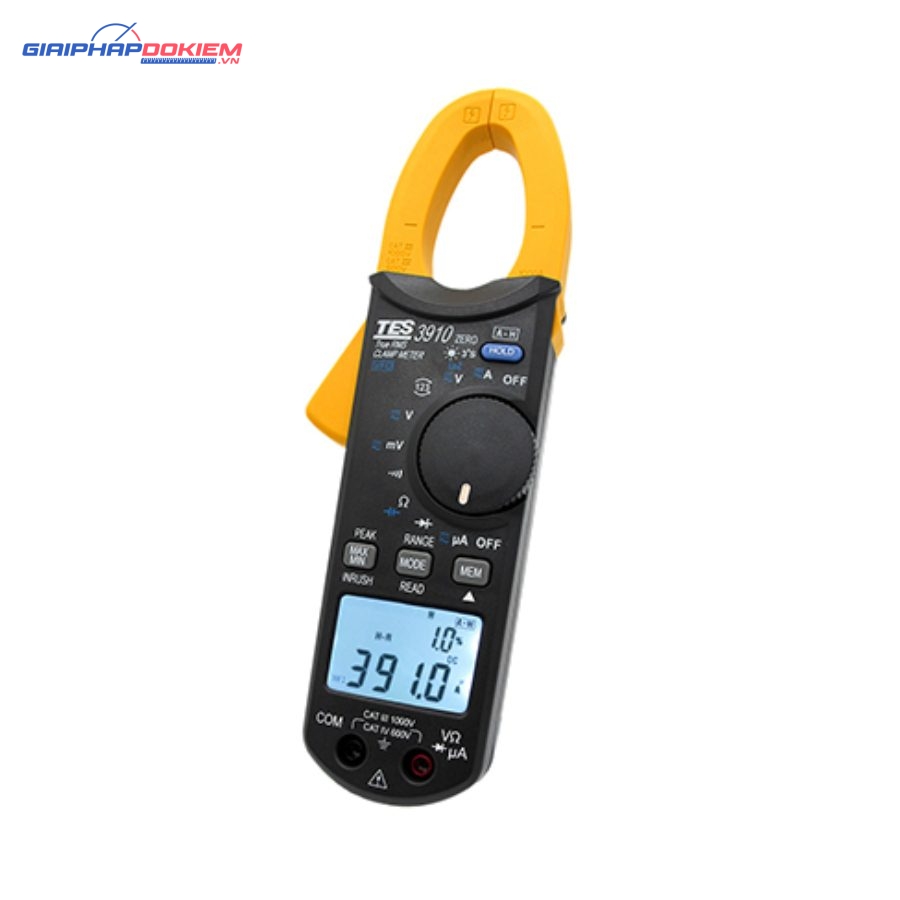

Giới thiệu Ampe kìm đo dòng AC/DC TES 3910

TES 3910 là thiết bị đo lường mạnh mẽ và chính xác, được thiết kế để đo dòng điện DC/AC lên đến 1000A, phù hợp cho các ứng dụng công nghiệp và dân dụng.

TES 3910 có khả năng đo lường đa dạng, bao gồm dòng điện, điện áp, điện trở, và tần số, giúp các kỹ sư và kỹ thuật viên dễ dàng kiểm tra và chẩn đoán tình trạng của hệ thống điện.

Thiết bị được trang bị màn hình LCD lớn, giúp hiển thị rõ ràng các thông số đo. Tính năng True RMS giúp đo lường chính xác ngay cả với các dạng sóng phức tạp.

Ngoài ra, TES 3910 còn tích hợp nhiều tính năng hữu ích như giữ dữ liệu, đo dòng điện khởi động và chế độ tự động tắt nguồn để tiết kiệm năng lượng. Với thiết kế chắc chắn, dễ cầm nắm và thao tác, ampe kìm TES 3910 là công cụ đáng tin cậy cho việc kiểm tra và bảo trì hệ thống điện trong mọi môi trường, từ các tòa nhà dân dụng đến các nhà máy công nghiệp.

Tính năng của TES 3910

• Đo điện dung lên đến 1000µF.
• Đo điện áp và tần số với bộ truyền động tần số thay đổi (VFD).
• Đo điện áp Lo-Z để xả điện áp ảo.
• Kiểm tra trình tự pha 3 pha (3Φ).
• Đọc giá trị RMS thực ở chế độ AC và DC+AC.
• Đo dòng điện khởi động, phù hợp cho các thiết bị công nghiệp.
• Phép đo cho cảm biến ngọn lửa HVAC.
• Phạm vi đo mV, hỗ trợ kết nối với các phụ kiện khác.
• Đo hệ số đỉnh và tỷ lệ hài hòa, hỗ trợ phân tích dạng sóng.
• Chế độ giữ dữ liệu, giữ tự động và giữ đỉnh.
• Chế độ ghi giá trị Max/Min/Avg để theo dõi thông số thay đổi.
• Bộ nhớ dữ liệu và chức năng đọc giúp lưu trữ và xem lại kết quả đo.

Thông số kỹ thuật của TES 3910

Thông số kỹ thuật điện (23 ℃ ± 5 ℃):

Dòng điện AC (40Hz đến 400Hz): Biến tần VFD

• Phạm vi: 99,99A, 999,9A.
• Độ phân giải: 10mA, 100mA.
• Độ chính xác: ± 2% ± 20dgts (50, 60Hz), ± 4% ± 20dgts (40~400Hz).
• Độ nhạy: >0,25A, >2,5A.
• Bảo vệ quá tải: 1000A xoay chiều.

Dòng điện DC:

• Phạm vi: 99,99A, 999,9A.
• Độ phân giải: 10mA, 100mA.
• Độ chính xác: ± 2% ± 20 ngày.
• Độ nhạy: >0,25A, >2,5A.
• Bảo vệ quá tải: 1000A.

Dòng điện khởi động ACA: VFD Trms

• Phạm vi: 99,99A.
• Độ phân giải: 0,01A.
• Độ nhạy: >5A.
• Thời gian đo lường: 100 phút.
• Bảo vệ quá tải: 1000AAC.

DCμ A (Điện áp tải: 3,6mV/µA)

• Phạm vi: 99,99μA, 999,9μA.
• Độ phân giải: 10 giờ, 100nA.
• Độ chính xác: ± 1% ± 20 ngày.
• Độ nhạy: >0,30µA, >3.0µA.
• Bảo vệ quá tải: 1000V.

AC mA: Biến tần VFD (Điện áp tải: 3,6mV/µA)

• Phạm vi: 99,99 mA, 999,9 mA.
• Độ phân giải: 10 giờ, 100nA.
• Độ chính xác: ± 1% ± 10dgts (50, 60Hz), ± 2% ± 10dgts (40~400Hz).
• Độ nhạy: >0,30µA, >3.0µA.
• Bảo vệ quá tải: 1000V.

Điện áp AC (40Hz đến 400Hz): Biến tần VFD

• Phạm vi: 999,9mV, 9,999V, 99,99V, 999,9V.
• Độ phân giải: 0,1mV, 1mV, 10mV, 100mV.
• Độ chính xác: ± 1% ± 10dgts (50, 60Hz), ± 2% ± 10dgts (40~400Hz).
• Độ nhạy: >2mV, >20mV, >200mV, >2V.
• Bảo vệ quá tải: 1000V (LoZ: 600V 1 phút).

Điện áp DC

• Phạm vi: 999,9mV, 9,999V, 99,99V, 999,9V.
• Độ phân giải: 0,1mV, 1mV, 10mV, 100mV.
• Độ chính xác: ± 1% ± 10 ngày.
• Độ nhạy: >2mV, >20mV, >200mV, >2V.
• Bảo vệ quá tải: 1000V (LoZ: 600V 1 phút).

Điện trở (Độ liên tục <40Ω trên phạm vi)

• Phạm vi: 999,9Ω, 9,999KΩ, 99,99KΩ, 999,9KΩ.
• Độ phân giải: 100mΩ, 1Ω, 10Ω, 100Ω.
• Độ chính xác: ± 1% ± 10 ngày.
• Bảo vệ quá tải: 1000V.

Chỉ thị trình tự pha 3Φ

• Phạm vi: 80V đến 480V.
• Đáp ứng tần số: 50Hz / 60Hz.
• Bảo vệ quá tải: 1000V.

Điốt (Độ liên tục <40mV)

• Phạm vi: 3.000V.
• Độ phân giải: 1mV.
• Độ chính xác: ± 1% ± 10 ngày.
• Bảo vệ quá tải: 1000V.

Tính thường xuyên

• Phạm vi: 40Hz/1KHz.
• Độ phân giải: 0,1Hz.
• Độ chính xác: ± 0,5%rdg ± 2 dgts.
• Độ nhạy: V > 5% phạm vi, μA, A > 30%.

Điện dung

• Phạm vi: 1.000μF, 10,00μF, 100,0μF, 1000μF.
• Độ phân giải: 1nF, 10nF, 100nF, 1μF.
• Độ chính xác: ± 1,5% ± 5 ngày.
• Bảo vệ quá tải: 1000V.

Thông số kỹ thuật chung:

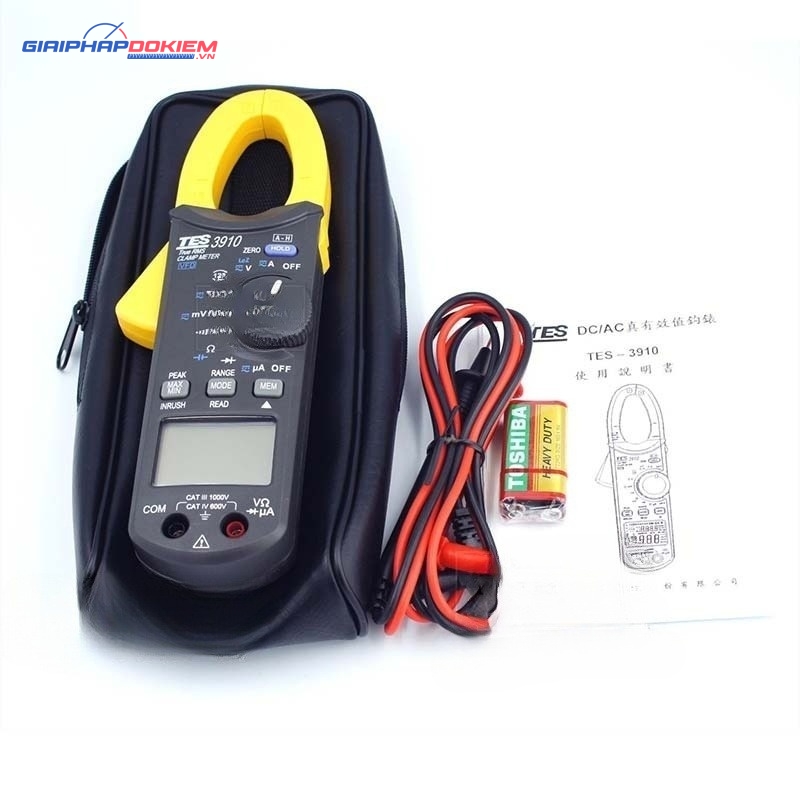

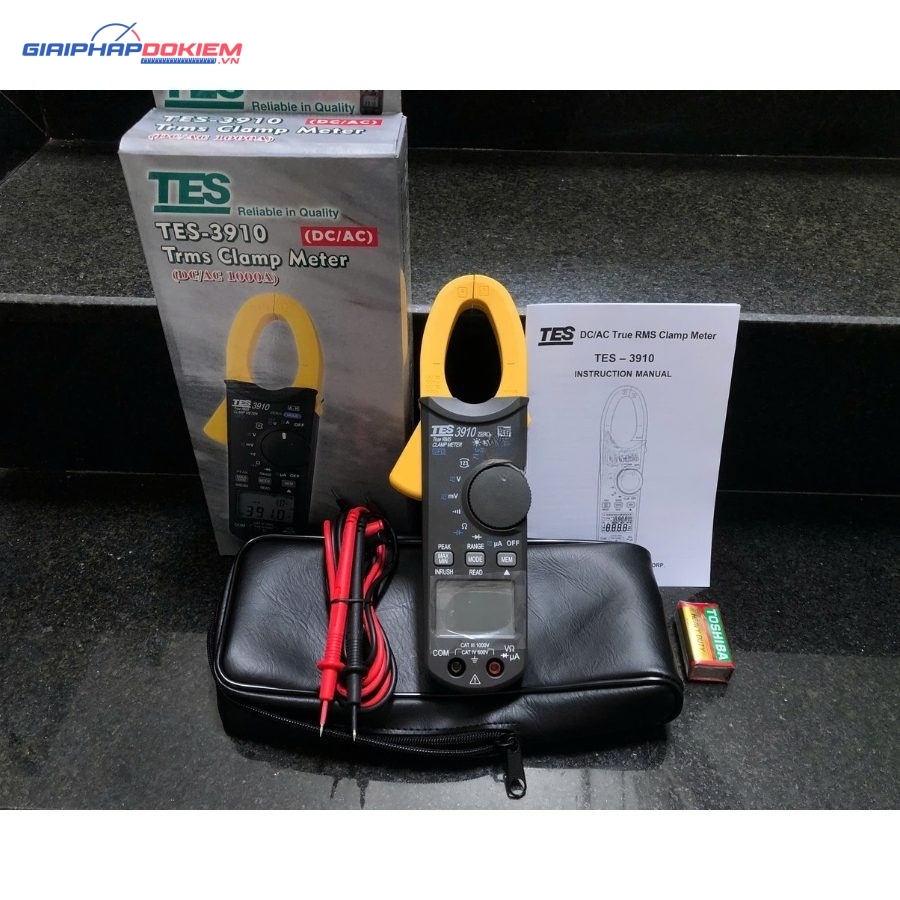

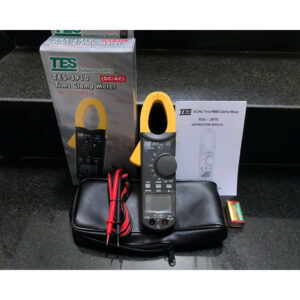

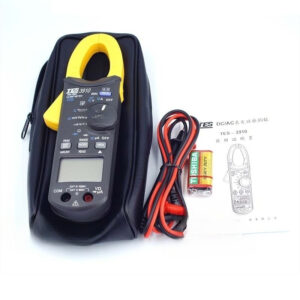

• Phụ kiện: Sách hướng dẫn, Pin, Hộp đựng & Dây thử.
• Trọng lượng / Kích thước: 236(D)x80(R)x39(S)mm / 332g.
• Đường kính dây tối đa: 33mm.
• Thể loại: CAT III 1000V, CAT IV 600V.

TES 3910 là thiết bị mạnh mẽ, chính xác và an toàn, phù hợp cho các ứng dụng đo lường dòng điện trong công nghiệp và dân dụng.
