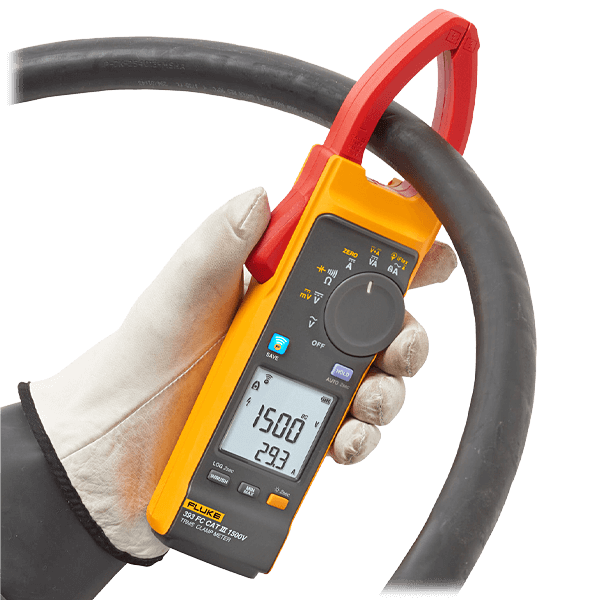

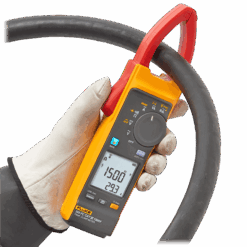

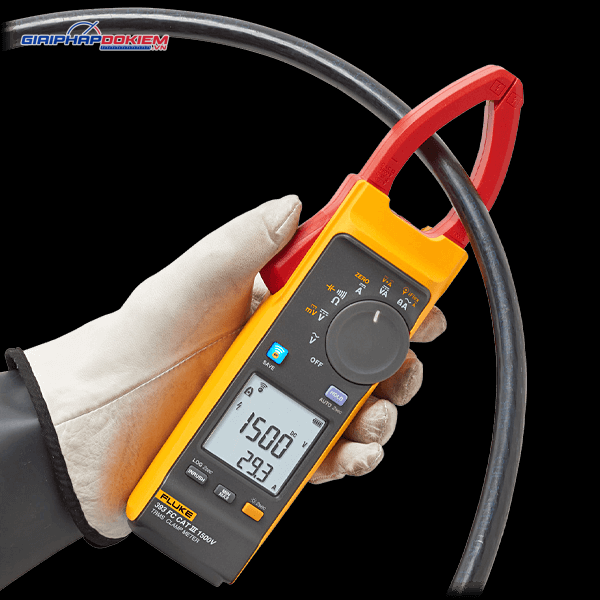

Ampe Kìm Đo Dòng AC Fluke 393 FC với iFlex

Giới thiệu tổng quan về Ampe Kìm Đo Dòng AC Fluke 393 FC với iFlex

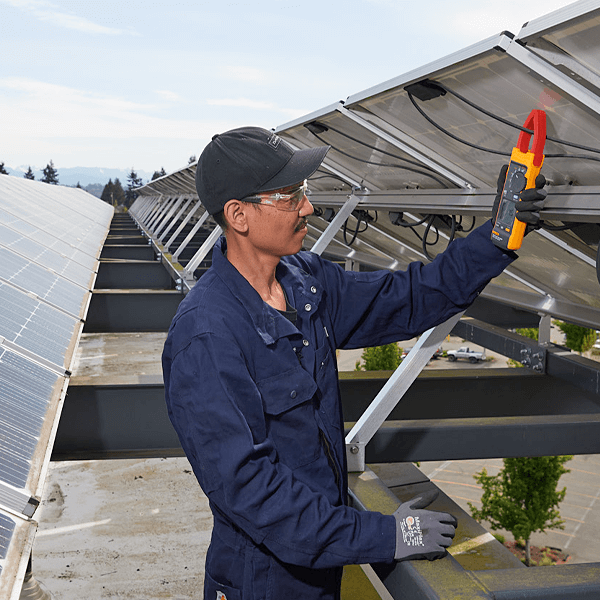

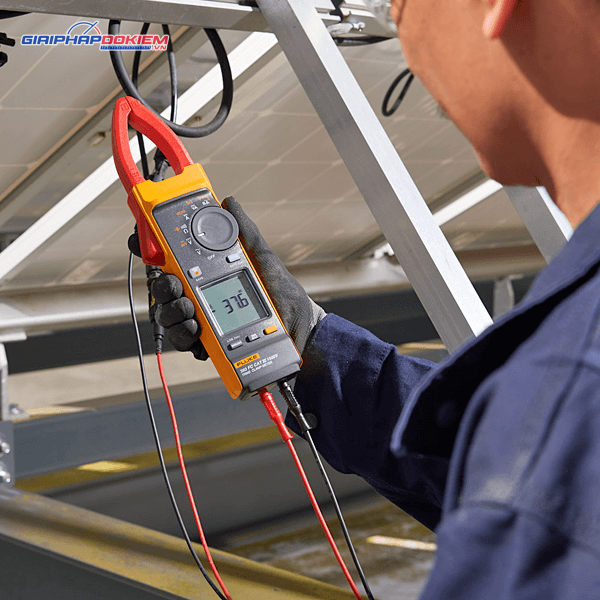

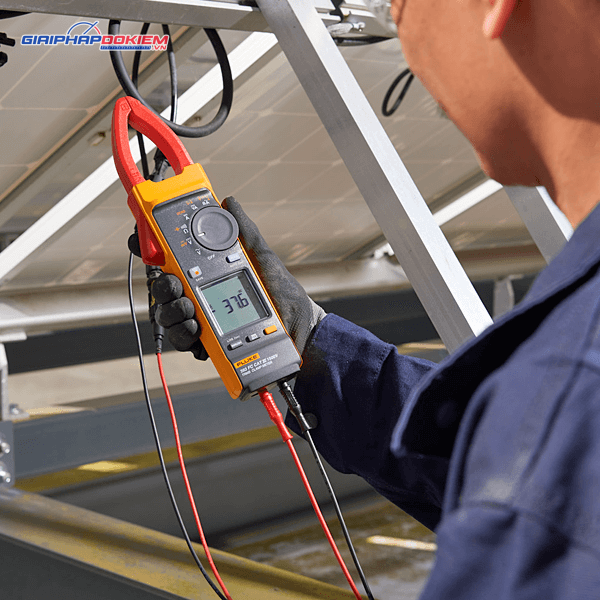

Fluke 393 FC là thiết bị đo lường được thiết kế đặc biệt cho các kỹ thuật viên lắp đặt quang điện mặt trời (PV) và các chuyên gia bảo trì hoạt động trong môi trường điện một chiều cao áp. Ampe Kìm Đo Dòng AC Fluke 393 FC với iFlex là công cụ lý tưởng cho các hệ thống tấm pin quang điện, năng lượng gió, đường sắt điện, và các bộ sạc pin trung tâm dữ liệu cho bộ lưu điện.

Khả năng đo lường Ampe Kìm Đo Dòng AC Fluke 393 FC với iFlex:

• Điện áp cao: Đo đến 1500 V DC và 1000 V AC với cáp đo, cung cấp khả năng kiểm tra và giám sát chính xác cho các hệ thống điện áp cao.
• Dòng điện:  Fluke 393 FC Đo đến 999,9 A DC hoặc AC thông qua ngàm kìm, đáp ứng nhu cầu đo lường trong các hệ thống điện lớn.

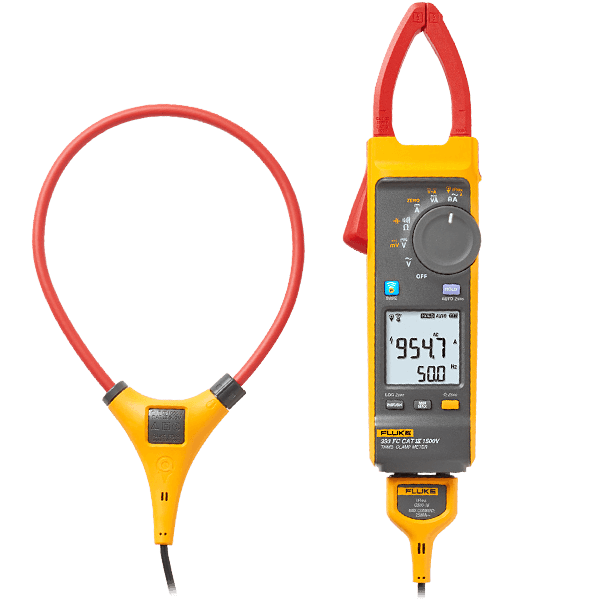

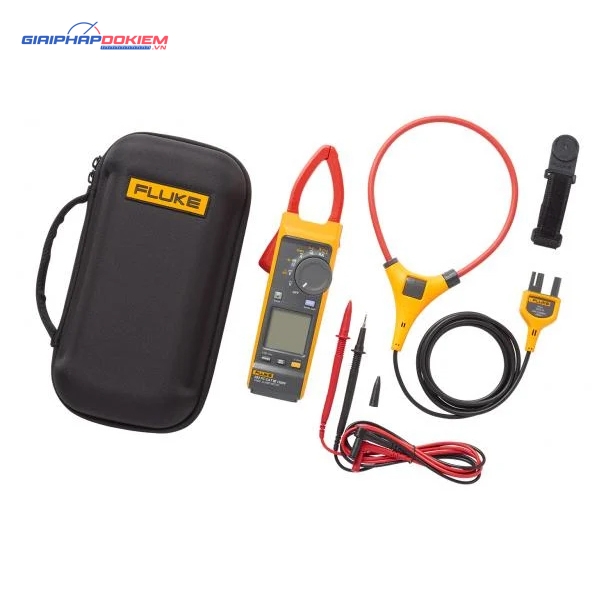

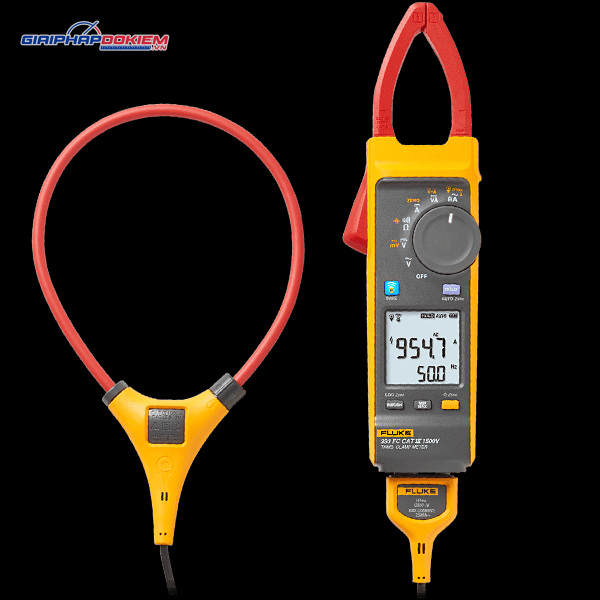

• iFlex: Đầu dò dòng điện dạng mềm iFlex đi kèm cho phép mở rộng phép đo dòng điện AC lên đến 2500 A, giúp tiếp cận các cáp trong không gian hẹp và phức tạp.

Thiết kế và tính năng nổi bật Fluke 393 FC :

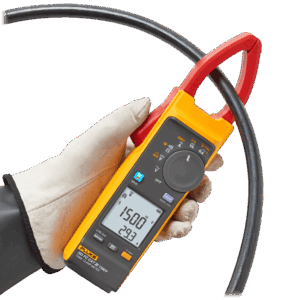

• Ngàm mỏng: Thiết kế ngàm mỏng cho phép dễ dàng tiếp cận các cáp trong hộp tổ hợp, tối ưu hóa khả năng đo lường trong các khu vực hạn chế.
• Cáp đo an toàn: Được thiết kế để chịu được điều kiện làm việc khắc nghiệt, cáp đo đạt định mức CAT III 1500 V DC, đảm bảo an toàn cho người sử dụng.
• Tiêu chuẩn an toàn cao: Với định mức CAT III 1500 V và khả năng đo lường chính xác, Fluke 393 FC là công cụ đo lường đáng tin cậy cho các ứng dụng trong môi trường điện áp cao.

Chức năng chính khác của Fluke 393 FC

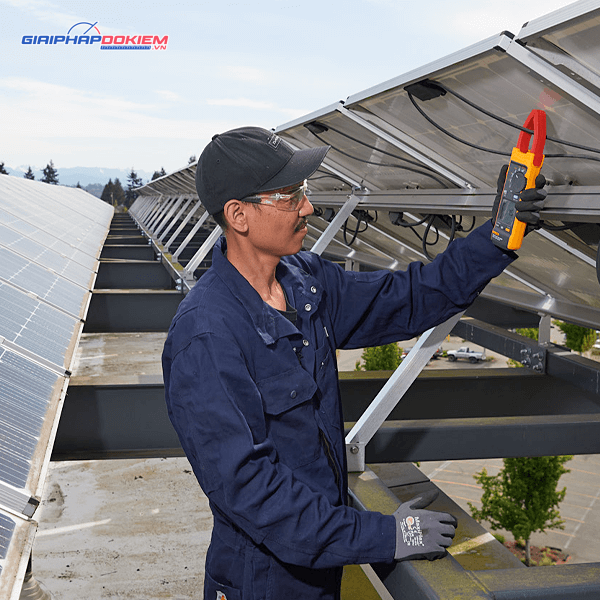

• Định mức IP54: Với tiêu chuẩn bảo vệ IP54, Ampe Kìm Đo Dòng AC Fluke 393 FC với iFlex lý tưởng cho công việc ngoài trời, đặc biệt là trên các mảng tấm năng lượng mặt trời và hệ thống năng lượng gió, nhờ khả năng chống bụi và chống nước.
• Phép đo điện DC: Hiển thị số đọc ở đơn vị kVA, giúp theo dõi và đánh giá hiệu suất hệ thống một cách chính xác.
• Chỉ báo phân cực âm thanh: Cảnh báo âm thanh khi xảy ra sai cực, ngăn ngừa việc đi dây sai và đảm bảo an toàn cho người sử dụng.
• Visual Continuity: Cung cấp ánh sáng xanh lá trên màn hình, hỗ trợ hoạt động trong môi trường tối và ồn ào, giúp người dùng dễ dàng nhận biết trạng thái kết nối.
• Ghi dữ liệu và báo cáo: Sử dụng phần mềm Fluke Connect để ghi lại và báo cáo kết quả kiểm tra, hỗ trợ quản lý dữ liệu một cách hiệu quả và chuyên nghiệp.
• Đầu dò iFlex: Đầu dò dòng điện dạng mềm iFlex đi kèm cho phép tiếp cận cáp không gì sánh bằng trong không gian hẹp. Đầu dò này có thể xoắn để vừa vào các không gian cực nhỏ, cung cấp phép đo dòng điện chính xác và tiện lợi.

Tính năng chính của 393 FC

• Đo an toàn: Được định mức CAT III 1500 V, ampe kìm Fluke 393 FC đảm bảo an toàn tuyệt đối cho người dùng khi làm việc với hệ thống điện áp cao.
• Ngàm mỏng: Thiết kế ngàm mỏng cho phép dễ dàng tiếp cận và kẹp các cáp trong hộp combiner box, tối ưu hóa khả năng đo lường trong không gian hẹp.
• Tiêu chuẩn IP54: Với khả năng chống bụi và nước, thiết bị được bảo vệ tốt khỏi các tác động của môi trường, lý tưởng để sử dụng ngoài trời, đặc biệt trong các ứng dụng năng lượng mặt trời và năng lượng gió.
• Hoạt động hiệu quả:
  • Ampe Kìm Đo Dòng AC Fluke 393 FC với iFlex Thực hiện phép đo điện DC chính xác, cung cấp thông tin quan trọng cho việc bảo trì và giám sát hệ thống.
  • Tích hợp âm thanh cảnh báo sai cực để ngăn ngừa lỗi kết nối và đảm bảo an toàn cho thiết bị và người sử dụng.
  • Kiểm tra thông mạch hiệu quả, giúp nhanh chóng phát hiện các vấn đề trong hệ thống điện.

Thông số kỹ thuật Fluke 393 FC

Thông số chung 393 FC

• Điện áp tối đa giữa cực bất kỳ và nối đất:
  • AC: 1000 V
  • DC: 1500 V
• Pin: 2 pin AA, IEC LR6 alkaline
• Màn hình Fluke 393 FC : Màn hình hiển thị kép với đèn nền
• Tự động tắt nguồn: 20 phút

Điện

• Độ chính xác:
  • Được chỉ định cho 1 năm sau khi hiệu chỉnh, ở nhiệt độ vận hành 18°C đến 28°C, độ ẩm tương đối 0% đến 75%.
  • Độ chính xác tính theo công thức: ±([% số đọc] + [số chữ số cuối]).
• Hệ số nhiệt độ: Thêm 0,1 x độ chính xác đã định cho mỗi °C > 28°C hoặc < 18°C

Dòng điện AC: Kìm

• Phạm vi đo: 999,9 A
• Độ phân giải: 0,1 A
• Độ chính xác:
  • 2%+ 5 chữ số (10 Hz đến 100 Hz)
  • 2,5%+ 5 chữ số (100 Hz đến 500 Hz)
• Hệ số đỉnh (50/60 Hz):
  • 2,5 ở 600,0 A
  • 3,0 ở 500,0 A
  • 1,42 ở 999,9 A
  • Thêm 2% cho C.F. >2

Dòng điện AC: Đầu dò dòng điện dạng mềm

• Phạm vi đo: 999,9 A, 2500 A
• Độ phân giải: 0,1 A (≤999,9 A), 1 A (≤2500 A)
• Độ chính xác: 3% RD + 5 chữ số (10 Hz đến 500 Hz)
• Hệ số đỉnh (50/60 Hz):
  • 2,5 ở 1400 A
  • 3,0 ở 1100 A
  • 1,42 ở 2500 A
  • Thêm 2% cho C.F. >2

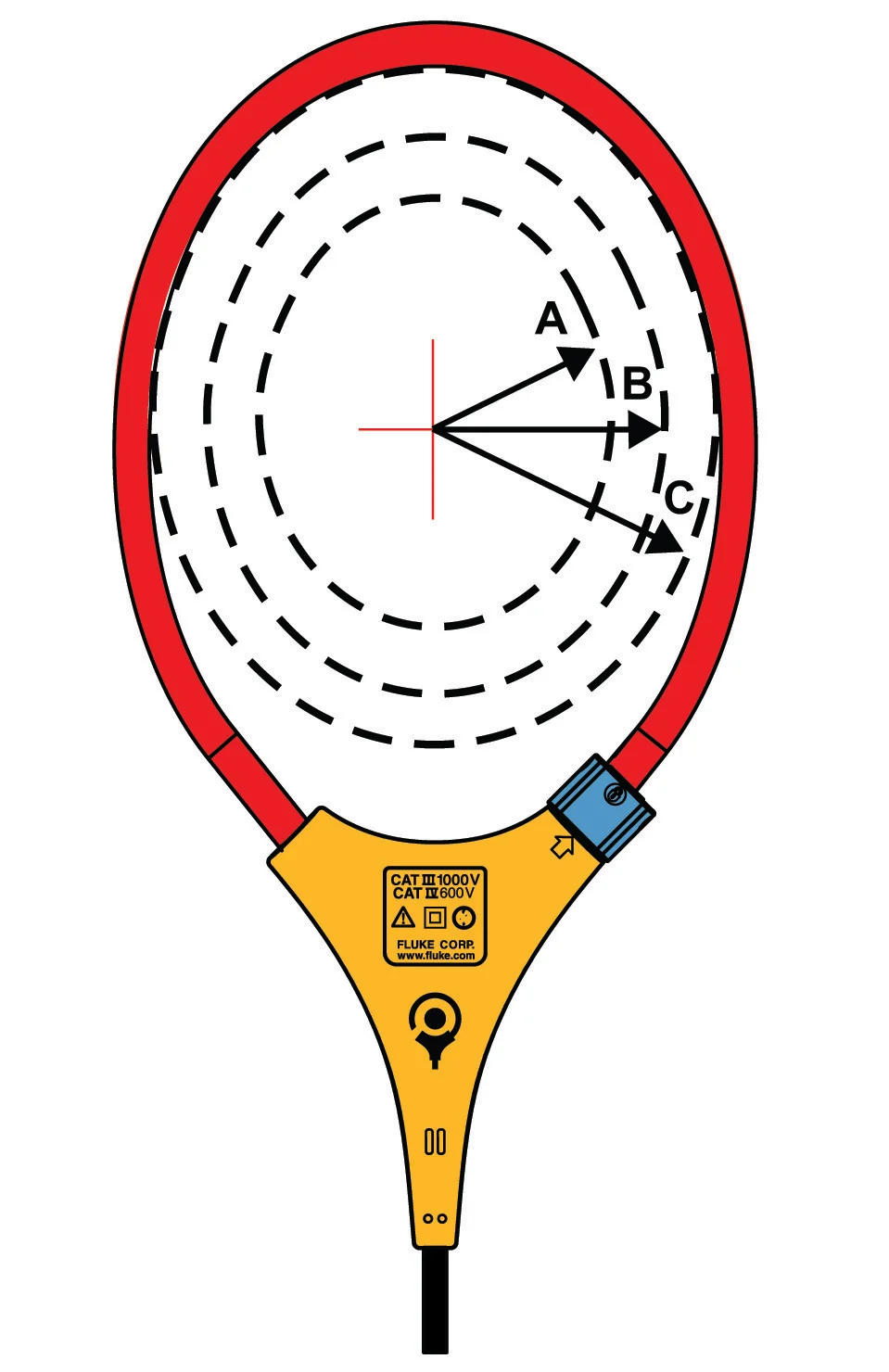

Độ nhạy vị trí

• Biểu tượng NEC

• Khoảng cách từ vị trí tối ưu:


  Vị trí	i2500-10 Flex	i2500-18 Flex	Lỗi
  A	0,5 in (12,7 mm)	1,4 in (35,6 mm)	±0,5%
  B	0,8 in (20,3 mm)	2,0 in (50,8 mm)	±1,0%
  C	1,4 in (35,6 mm)	2,5 in (63,5 mm)	±2,0%

Dòng điện DC

• Phạm vi: 999,9 A
• Độ phân giải: 0,1 A
• Độ chính xác: 2% số đọc + 5 chữ số (sử dụng chức năng ZERO (B) để bù vào độ lệch)

Điện áp AC

• Phạm vi: 600,0 V, 1000 V
• Độ phân giải: 0,1 V (≤600,0 V), 1 V (≤1000 V)
• Độ chính xác: 1% số đọc + 5 chữ số (20 Hz đến 500 Hz)

Điện áp DC

• Phạm vi: 600,0 V, 1500 V
• Độ phân giải: 0,1 V (≤600,0 V), 1 V (≤1500 V)
• Độ chính xác: 1% số đọc + 5 chữ số

mV DC

• Phạm vi: 500,0 mV
• Độ phân giải: 0,1 mV
• Độ chính xác: 1% RD + 5 chữ số

Tần số dòng điện Amps: Kìm

• Phạm vi: 5,0 Hz đến 500,0 Hz
• Độ phân giải: 0,1 Hz
• Độ chính xác: 0,5% số đọc + 5 chữ số
• Mức khởi động:
  • 5 Hz đến 10 Hz, ≥10 A
  • 10 Hz đến 100 Hz, ≥5 A
  • 100 Hz đến 500 Hz, ≥10 A

Tần số dòng điện Amps: Đầu dò dòng điện dạng mềm

• Phạm vi: 5,0 Hz đến 500,0 Hz
• Độ phân giải: 0,1 Hz
• Độ chính xác: 0,5% số đọc + 5 chữ số
• Mức khởi động:
  • 5 Hz đến 20 Hz, ≥25 A
  • 20 Hz đến 100 Hz, ≥20 A
  • 100 Hz đến 500 Hz, ≥25 A

Tần số điện áp

• Phạm vi: 5,0 Hz đến 500,0 Hz
• Độ phân giải: 0,1 Hz
• Độ chính xác: 0,5% số đọc + 5 chữ số
• Mức khởi động:
  • 5 Hz đến 20 Hz, ≥5 V
  • 20 Hz đến 100 Hz, ≥5 V
  • 100 Hz đến 500 Hz, ≥10 V

Nguồn điện DC

• Phạm vi: 600,0 kVA (phạm vi 600,0 V dc), 1500 kVA (phạm vi 1500 V dc)
• Độ phân giải: 0,1 kVA, 1 kVA
• Độ chính xác: 2% số đọc + 2,0 kVA, 2% số đọc + 20 kVA

Điện trở

• Phạm vi: 600,0 Ω, 6000 Ω, 60,00 kΩ
• Độ phân giải: 0,1 Ω (≤600,0 Ω), 1 Ω (≤6000 Ω), 0,01 kΩ (≤60,00 kΩ)
• Độ chính xác: 1% số đọc + 5 chữ số

Điện dung

• Phạm vi: 100,0 μF, 1000 μF
• Độ phân giải: 0,1 μF (≤100,0 μF), 1 μF (≤1000 μF)
• Độ chính xác: 1% số đọc + 5 chữ số

Cơ khí

• Kích thước (Dài x Rộng x Cao) Fluke 393 FC : 281 mm x 84 mm x 49 mm
• Trọng lượng (có pin): 520 g
• Độ mở kìm: 34 mm
• Đường kính trong của đầu dò dòng điện dạng mềm: 7,5 mm
• Chiều dài cáp đầu dò dòng điện dạng mềm: 1,8 m (hướng đến đầu nối điện tử)

Môi trường

• Nhiệt độ vận hành: -10°C đến 50°C
• Nhiệt độ bảo quản: -40°C đến 60°C
• Độ ẩm vận hành:
  • Không ngưng tụ (< 10°C)
  • ≤90% RH (ở 10°C đến 30°C)
  • ≤75% RH (ở 30°C đến 40°C)
  • ≤45% RH (ở 40°C đến 50°C)
• Độ cao vận hành: 2000 m
• Độ cao bảo quản: 12 000 m
• Xếp hạng bảo vệ xâm nhập (IP): IEC 60529: Không vận hành IP54

Tính tương thích điện từ (EMC)

• Quốc tế: IEC 61326-1: Môi trường điện từ di động, IEC 61326-2-2 CISPR 11: Nhóm 1, Lớp A
  • Nhóm 1: Thiết bị được khởi động có chủ ý và/hoặc sử dụng năng lượng tần số vô tuyến ghép dẫn điện cần thiết cho chức năng bên trong của chính thiết bị.
  • Loại A: Thiết bị thích hợp cho tất cả các thiết lập ngoại trừ trong nhà và kết nối trực tiếp vào mạng cấp điện điện áp thấp. Có thể có khó khăn tiềm ẩn trong đảm bảo tính tương thích điện từ ở môi trường khác.
  • Chú ý: Không dùng trong môi trường khu dân cư, có thể không bảo vệ tín hiệu vô tuyến.
• Hàn Quốc (KCC): Thiết bị hạng A (Thiết bị Giao tiếp và Truyền phát Công nghiệp)
  • Loại A: Đáp ứng yêu cầu cho thiết bị sóng điện từ công nghiệp, dùng trong môi trường doanh nghiệp, không dùng trong gia đình.
• Hoa Kỳ (FCC): 47 CFR 15 phần phụ B. Sản phẩm miễn thuế theo điều khoản 15.103.

An toàn

• Thông số chung: IEC 61010-1, Mức ô nhiễm 2
• Phép đo: IEC 61010-2-032: CAT III 1500 V / CAT IV 600 V, IEC 61010-2-033: CAT III 1500 V / CAT IV 600 V

Vô tuyến không dây

• Chứng nhận tần số vô tuyến: FCC ID: T68-FBLE, IC: 6627A-FBLE
• Phạm vi tần số vô tuyến không dây: 2400 MHz đến 2483,5 MHz
• Công suất đầu ra: <100 mW
