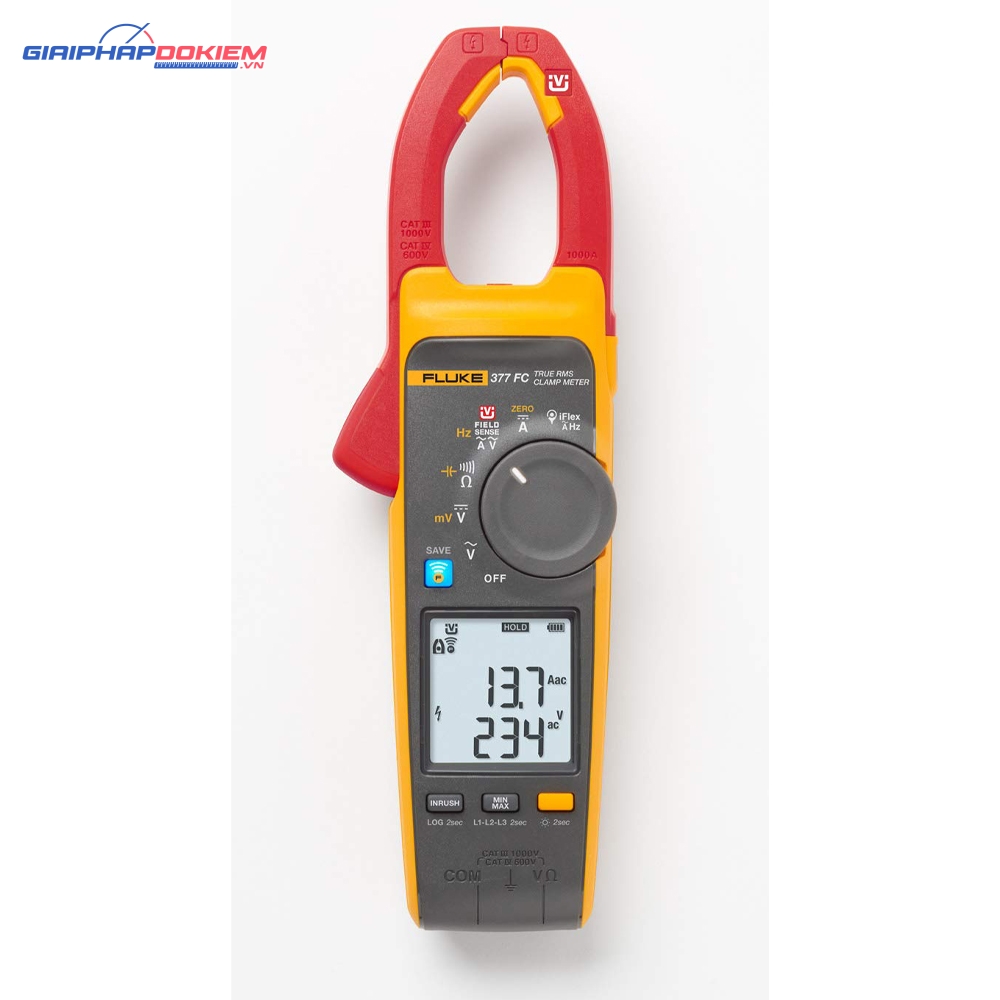

Ampe kìm FLUKE 377 FC (AC/DC 1000 A)

Sơ lược về Ampe kìm FLUKE 377 FC

Ampe Kìm Fluke 377 FC là thiết bị đo dòng điện không tiếp xúc với độ chính xác cao, có khả năng đo đa dạng các thông số như điện dung, điện áp, tần số và nhiệt độ. Thiết bị có thể đo dòng điện lên tới 2500 A AC khi kết hợp với đầu dò dòng linh hoạt iFlex. Nó còn có khả năng tích hợp kết nối không dây Fluke Connect, bộ lọc thông thấp và xử lý tín hiệu tiên tiến, thiết kế nhỏ gọn, tiện lợi cho sử dụng. Đây là sản phẩm chất lượng cao đến từ thương hiệu Fluke.

Đặc điểm, tính năng của FLUKE 377 FC

Đo dòng điện và điện áp với công nghệ FieldSense™

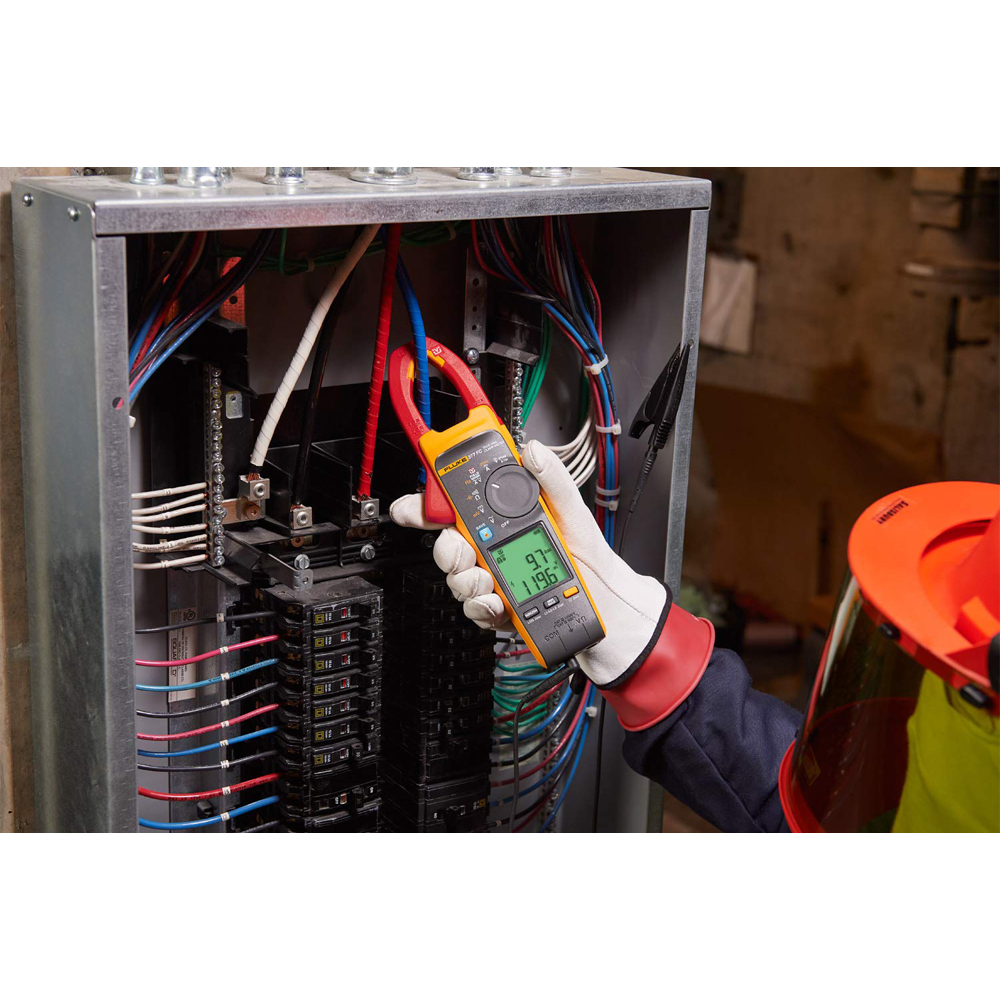

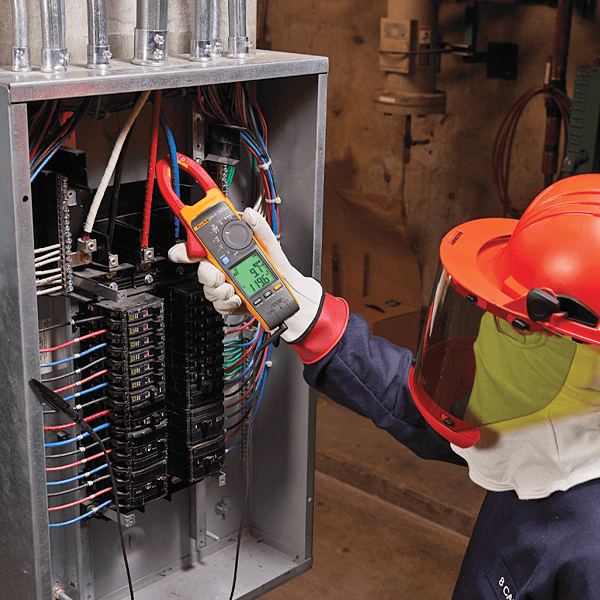

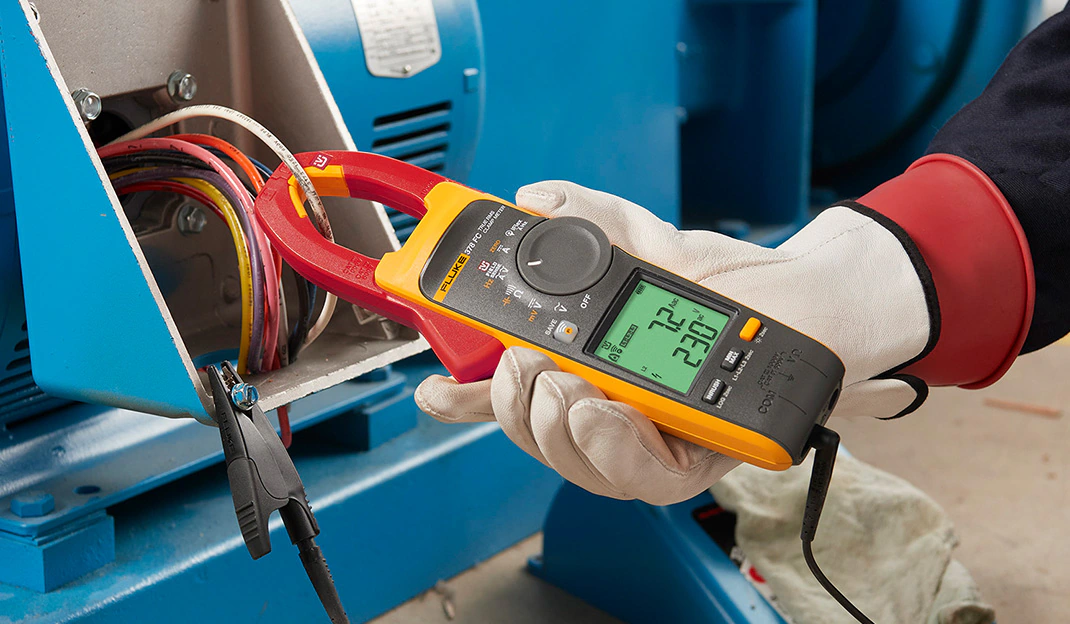

Fluke 377 FC sử dụng công nghệ FieldSense™ để đo điện áp và dòng điện nhanh chóng và an toàn mà không cần tiếp xúc trực tiếp với dây dẫn. Người dùng chỉ cần kẹp dây thử nghiệm màu đen vào mặt đất, đặt miệng kìm xung quanh dây dẫn và xem các giá trị điện áp, dòng điện đáng tin cậy và chính xác ngay trên màn hình.

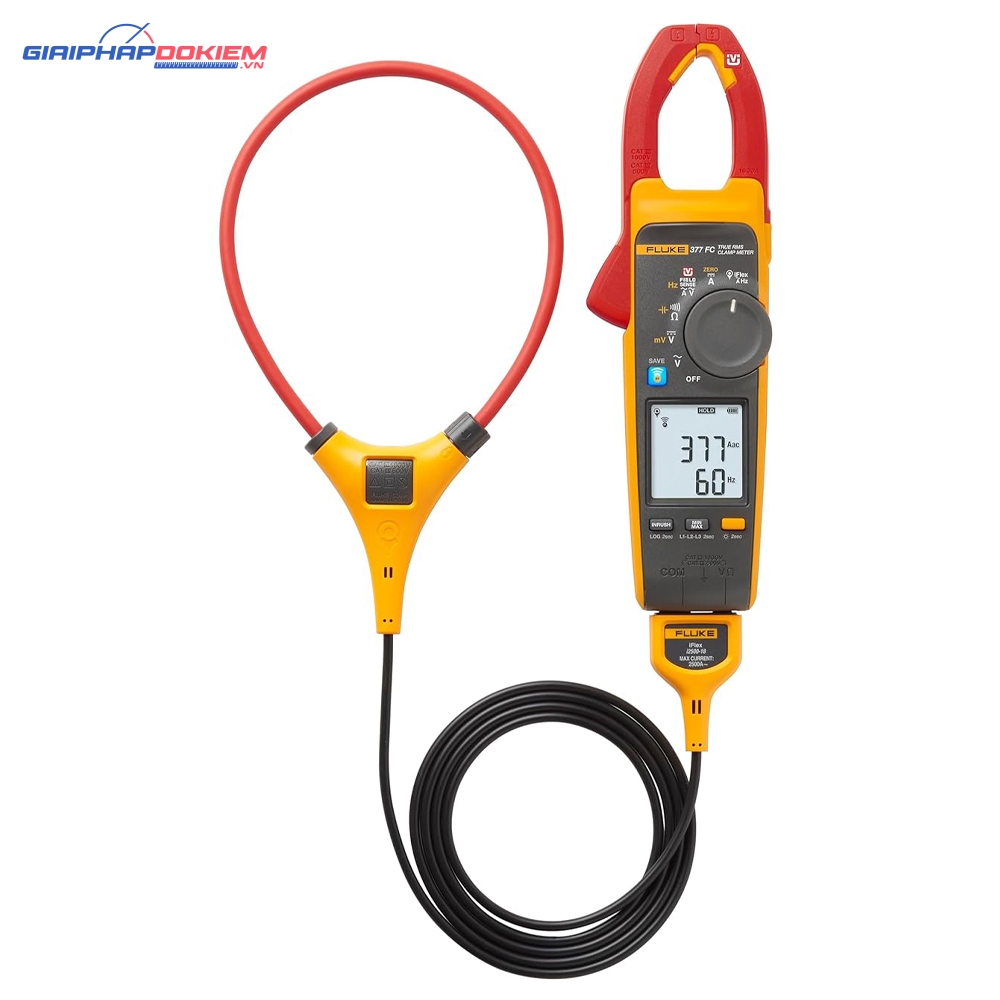

Đo dòng điện cao với đầu dò iFlex®

Đầu dò dòng điện linh hoạt iFlex đi kèm với thiết bị giúp đo dòng xoay chiều lên đến 2500 A. Đầu dò cho phép tiếp cận dễ dàng các dây dẫn lớn trong không gian chật hẹp.

Thực hiện các phép đo 3 pha nhanh chóng, dễ dàng

• Kiểm tra điện áp và dòng điện 3 pha chỉ trong 3 bước đơn giản.
• Hiển thị đầy đủ các giá trị phase-to-ground và phase-to-phase trên màn hình.
• Các thông số đo có thể xem trên điện thoại thông minh và lưu trữ trên đám mây qua Fluke Connect.
• Vòng quay pha được tự động tính toán và hiển thị trên Fluke Connect, không cần ghi chú thủ công hoặc tính toán phức tạp.

Dễ sử dụng và quan sát với màn hình tích hợp

Fluke 377 FC tích hợp chức năng FieldSense, cho phép màn hình chuyển sang màu xanh khi thông số đo ổn định. Chức năng Visual Continuity của thiết bị giúp màn hình sáng xanh liên tục, hỗ trợ làm việc hiệu quả trong môi trường có tiếng ồn lớn.

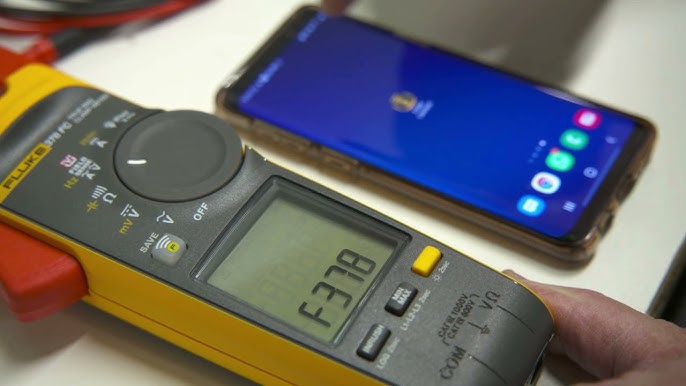

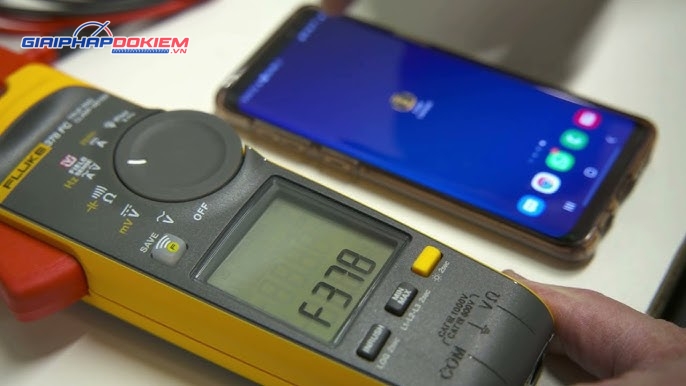

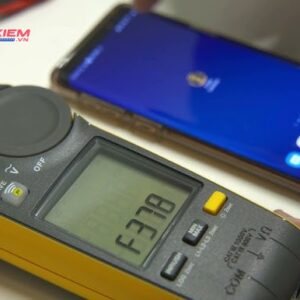

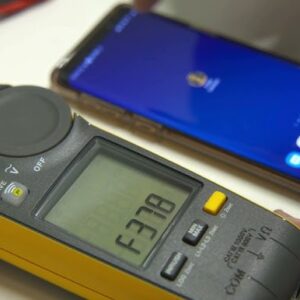

Ghi lại, phân tích và chia sẻ với Fluke Connect®

Phần mềm Fluke Connect cho phép ghi nhật ký, lập xu hướng và theo dõi các phép đo từ xa, nhờ đó có thể xác định chính xác các lỗi không liên tục. Ngoài ra, Fluke Connect hỗ trợ thu thập dữ liệu để lập kế hoạch bảo trì phòng ngừa, giúp công việc hiệu quả và chủ động hơn.

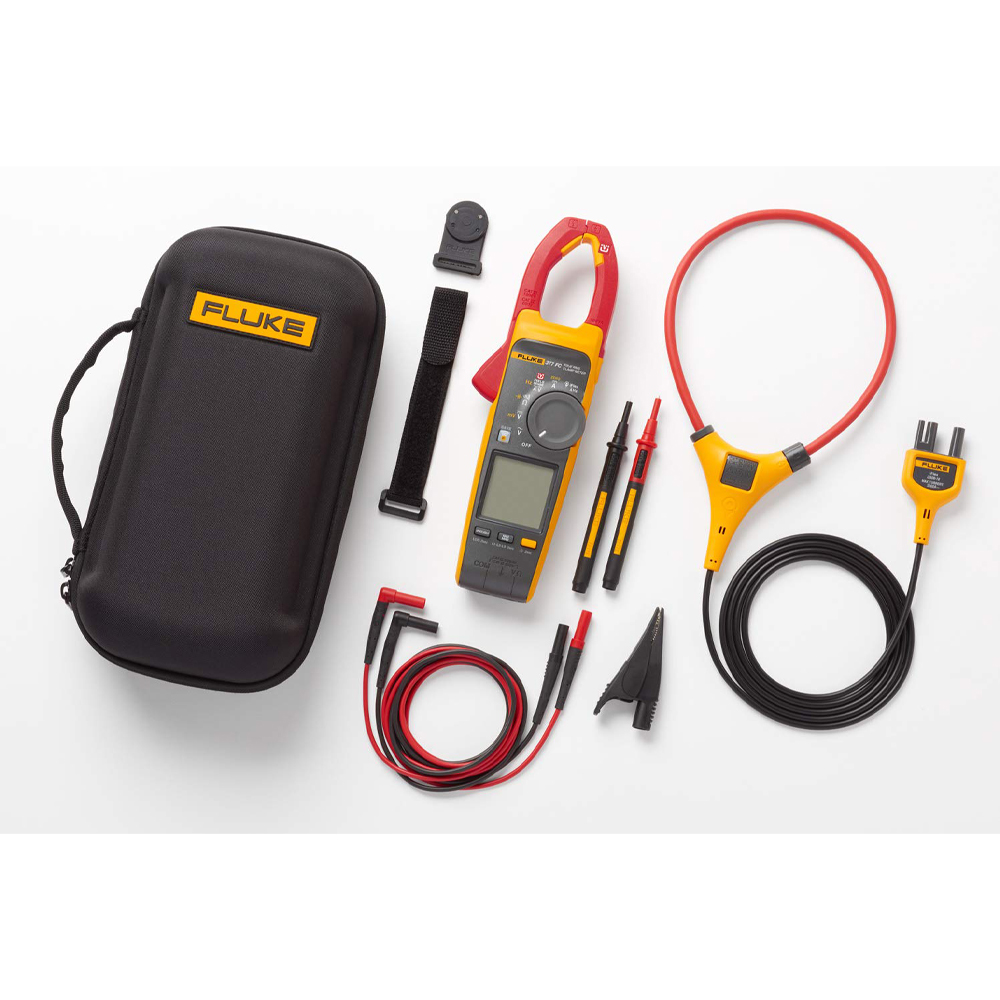

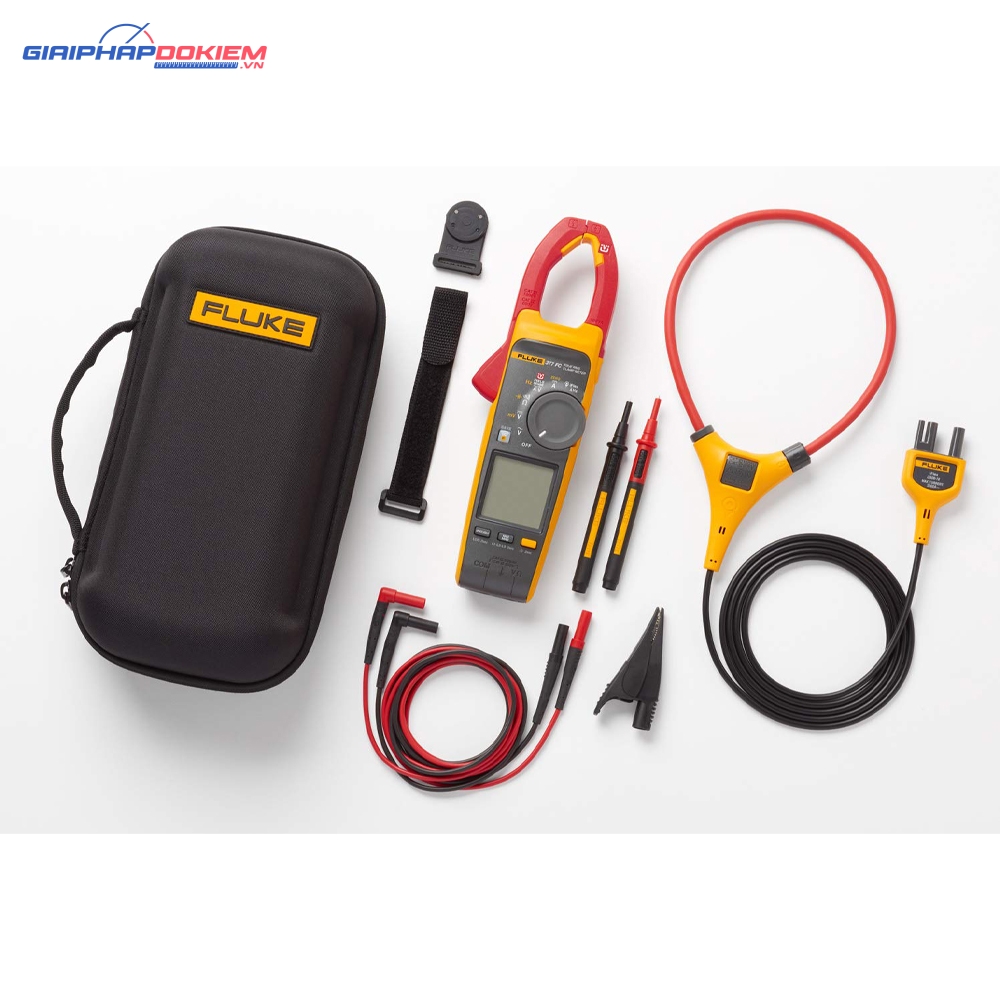

Bộ sản phẩm bao gồm:

• Ampe kìm đo điện không tiếp xúc True-rms AC/DC Fluke 377 FC với iFlex
• Cáp đo TL224
• Que thử TP175 TwistGuard™
• Kẹp tiếp địa AC285 màu đen (một chiếc)
• đầu dò dòng điện dạng mềm iFlex® i2500-18 18 inch (48 cm)
• Dây treo đồng hồ có nam châm TPAK ToolPak™
• Hộp đựng cao cấp
• Hướng dẫn tham khảo nhanh

Thông số kỹ thuật của FLUKE 377 FC

Điện
Dòng điện AC: Kìm
Phạm vi	999,9 A
Độ phân giải	0,1 A
Độ chính xác	2 % ± 5 chữ số (45 Hz đến 66 Hz)
Hệ số đỉnh (50/60 Hz)	3 ở 500 A 2.5 ở 600 A 1.42 ở 1000 A Thêm 2 % cho C.F. >2
Dòng điện AC: Đầu dò dòng điện linh hoạt
Phạm vi	2500 A
Độ phân giải	1 A (≤2500 A) 0.1 A (≤999.9 A)
Độ chính xác	3 % ±5 chữ số (5 Hz đến 500 Hz)
Hệ số đỉnh (50/60 Hz)	3,0 ở 1100 A 2.5 ở 1400 A 1.42 ở 2500 A Thêm 2 % cho C.F. >2
Độ nhạy vị trí Ampe kìm FLUKE 377 FC
	Khoảng cách từ vị trí tối ưu	i2500-10 Flex	i2500-18 Flex	Lỗi
	A	0,5 in (12,7 mm)	1,4 in (35,6 mm)	± 0,5 %
	B	0,8 in (20,3 mm)	2,0 in (50,8 mm)	± 1,0 %
	C	1,4 in (35,6 mm)	2,5 in (63,5 mm)	± 2,0 %
Độ bất định của phép đo giả định dây dẫn chính trung tâm ở điều kiện tối ưu, không có từ trường hoặc dòng điện bên ngoài và trong phạm vi nhiệt độ hoạt động.
Dòng điện DC Ampe kìm FLUKE 377 FC
Phạm vi	999,9 A
Độ phân giải	0,1 A
Độ chính xác	2 % ±5 chữ số1
[1]Khi sử dụng chức năng ZERO để bù lệch
Điện áp AC: Field Sense
Phạm vi	1000 V
Độ phân giải	1 V (≤1000V)
Độ chính xác	≤4/0 AWG	3 % ±5 chữ số (45 Hz đến 66 Hz)
	≥4/0 AWG	5 % ±5 chữ số (45 Hz đến 66 Hz)
Đặt dây gần nhất có thể với miệng kìm (xem ảnh minh họa).Ampe kìm FLUKE 377 FC
Điện áp AC: Que đo
Phạm vi	600.0 V 1000 V
Độ phân giải	0.1 V (≤600.0 V) 1 V (≤1000 V)
Độ chính xác	1 % ±5 chữ số (20 Hz đến 500 Hz)
Điện áp DC Ampe kìm FLUKE 377 FC
Phạm vi	600.0 V 1000 V
Độ phân giải	0.1 V (≤600.0 V) 1 V (≤1000 V)
Độ chính xác	1 % ±5 chữ số
mV dc Ampe kìm FLUKE 377 FC
Phạm vi	500,0 mV
Độ phân giải	0,1 mV
Độ chính xác	1 % ±5 chữ số
Tần số amps: Kìm
Phạm vi	45 Hz đến 66 Hz
Độ phân giải	0,1 Hz
Độ chính xác	0,5 % ±5 chữ số
Mức khởi động	5 Hz đến 10 Hz, ≥10 A 10 Hz đến 100 Hz, ≥ 5 A 100 Hz đến 500 Hz, ≥ 10 A
Tần số amps: Đầu dò dòng điện linh hoạt
Phạm vi	5,0 Hz đến 500,0 Hz
Độ phân giải	0,1 Hz
Độ chính xác	0,5 % ±5 chữ số
Mức khởi động	5 Hz đến 20 Hz, ≥25 A 20 Hz đến 100 Hz, ≥ 20 A 100 Hz đến 500 Hz, ≥ 25 A
Điện trở Ampe kìm FLUKE 377 FC
Phạm vi	60.00 kΩ 6000 Ω 600.0 Ω
Độ phân giải	0.1 Ω (≤600.0 Ω) 1 Ω (≤6000 Ω) 10 Ω (≤60.00 kΩ)
Độ chính xác	1 % ±5 chữ số
Điện dung Ampe kìm FLUKE 377 FC
Phạm vi	1000 μF
Độ phân giải	0.1 μF (≤100.0 μF) 1 μF (≤1000 μF)
Độ chính xác	1 % ±4 chữ số
Cơ khí Ampe kìm FLUKE 377 FC
Kích thước (Dài x Rộng x Cao)	274 mm x 86 mm x 47 mm
Trọng lượng (có pin)	463 g
Độ mở kìm	34 mm
Đường kính trong của đầu dò dòng điện linh hoạt	7,5 mm
Chiều dài dây cáp đầu dò dòng điện linh hoạt (từ đầu dây cho đến đầu nối điện)	1,8 m
Chiều dài dây Rogowski	450 mm
Môi trường
Nhiệt độ vận hành	-10 °C đến 50 °C
Nhiệt độ bảo quản	-40 °C đến 60 °C
Độ ẩm hoạt động (không ngưng tụ)	Không ngưng tụ (<10 °C) ≤90 % RH (10 °C đến 30 °C) ≤75 % RH (30 °C đến 40 °C) ≤45 % RH (40 °C đến 50 °C)
Hệ số nhiệt độ	Thêm 0,1 x độ chính xác đã định cho mỗi độ C >28°C hoặc <18°C
Chống bụi và nước	IEC 60529: IP30 (má kìm đóng)
Độ cao vận hành	2000 m
Độ cao bảo quản	12 000 m
Tính tương thích điện từ (EMC)
	Quốc tế	IEC 61326-1: Môi trường điện từ di động IEC 61326-2-2 CISPR 11: Nhóm 1, Loại B
	Nhóm 1: Thiết bị được khởi động có chủ ý và/hoặc sử dụng năng lượng tần số vô tuyến ghép dẫn điện cần thiết cho chức năng bên trong của chính thiết bị.
	Loại B: Thiết bị thích hợp để sử dụng trong các thiết lập trong nhà và những thiết lập kết nối trực tiếp vào mạng lưới cấp điện điện áp thấp cung cấp điện cho tòa nhà phục vụ cho các mục đích trong nhà. Lượng phát xạ vượt mức yêu cầu theo CISPR 11 có thể xảy ra khi thiết bị được nối với vật được đo.
	Hàn Quốc (KCC)	Class A equipment (Industrial Broadcast & Communications Equipment)
	Class A: Thiết bị đáp ứng các yêu cầu cho thiết bị sóng điện từ công nghiệp và người bán hoặc người dùng cần chú ý về điều này. Thiết bị này nhằm mục đích sử dụng trong môi trường doanh nghiệp và không được sử dụng trong gia đình.
Hoa Kỳ (FCC)	47 CFR 15 phần phụ B. Sản phẩm này được xem là thiết bị miễn thuế theo điều khoản 15.103.
An toàn Ampe kìm FLUKE 377 FC
Thông số chung	IEC 61010-1: An toàn ô nhiễm cấp 2
Phép đo	IEC 61010-2-032: CAT III 1000 V / CAT IV 600 V IEC 61010-2-033: CAT III 1000 V / CAT IV 600 V
Ampe kìm để đo dòng rò	IEC 61557-13: Loại 2, ≤30 A/m
Vô tuyến không dây Ampe kìm FLUKE 377 FC
Chứng nhận tần số vô tuyến	FCC ID: T68-FBLE IC:6627A-FBLE
Phạm vi tần số	2405 MHz đến 2480 MHz
Công suất đầu ra	<100 mW
Thông tin tần số vô tuyến	Radio Frequency Data For Class A Devices TUYÊN BỐ VỀ SỰ PHÙ HỢP EU BẢN GIẢN LƯỢC Fluke xin tuyên bố thiết bị vô tuyến trong Sản phẩm này tuân thủ Chỉ thị 2014/53/EU. Bản tuyên bố EU đầy đủ có tại địa chỉ internet sau: https://dam-assets.fluke.com/s3fs-public/FLK_RED_1aeng0900.pdf.

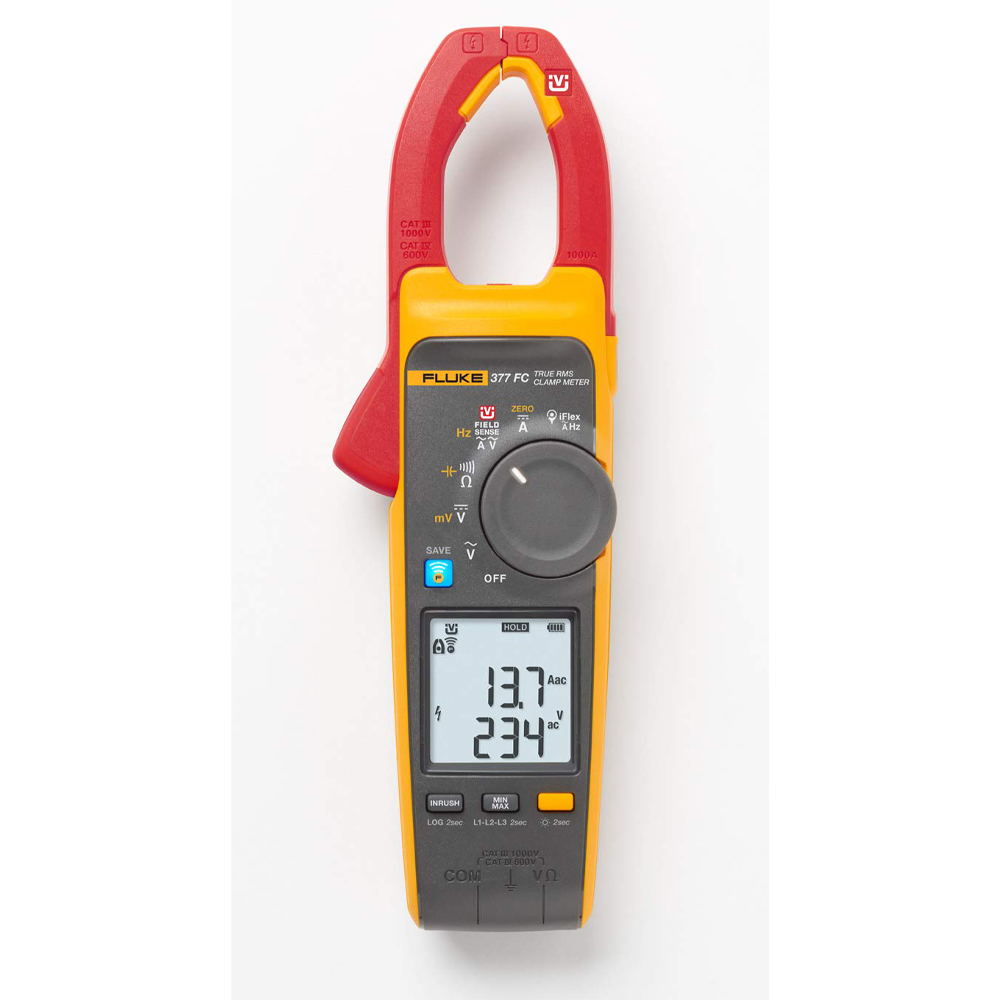

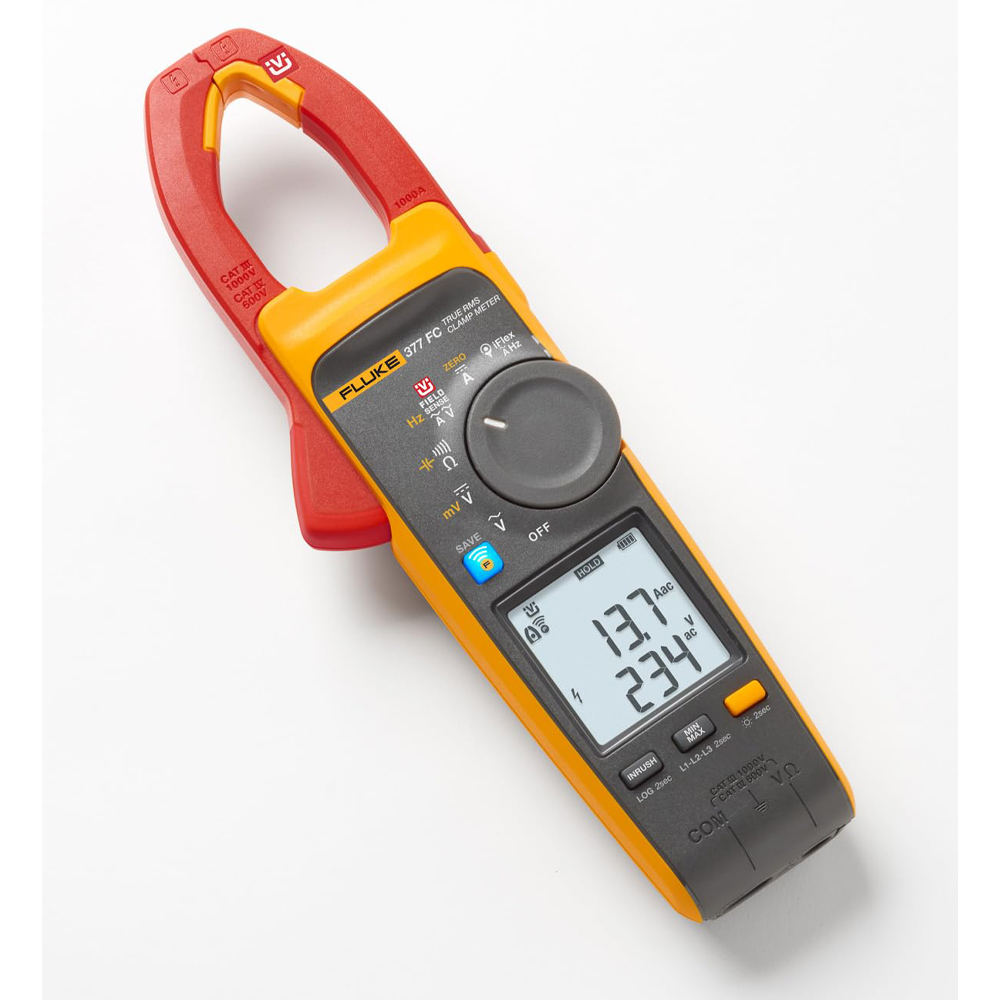

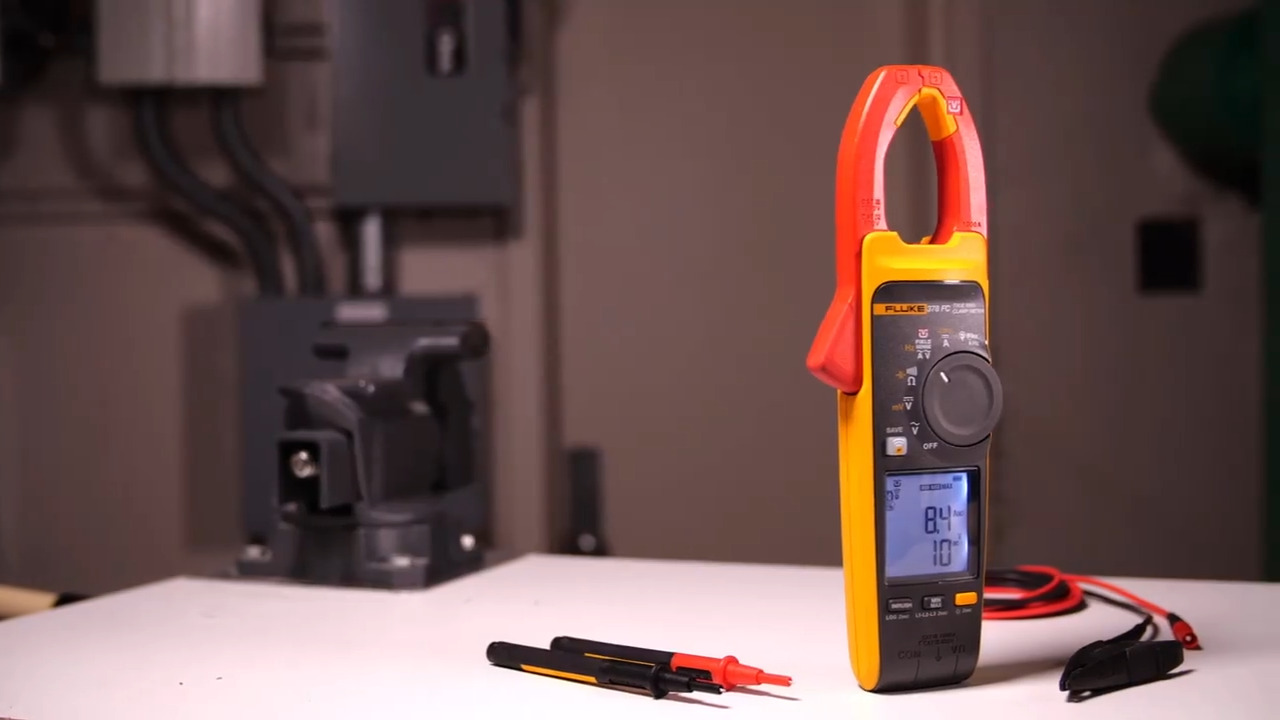

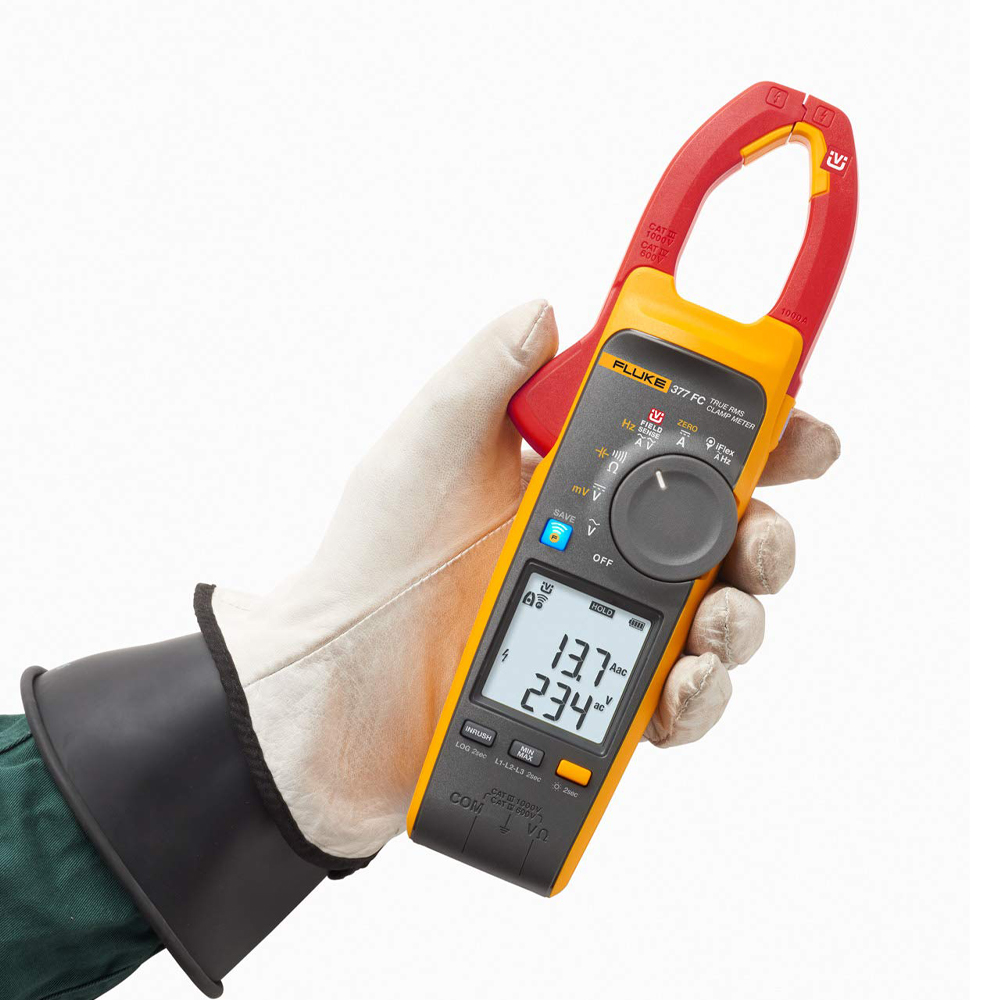

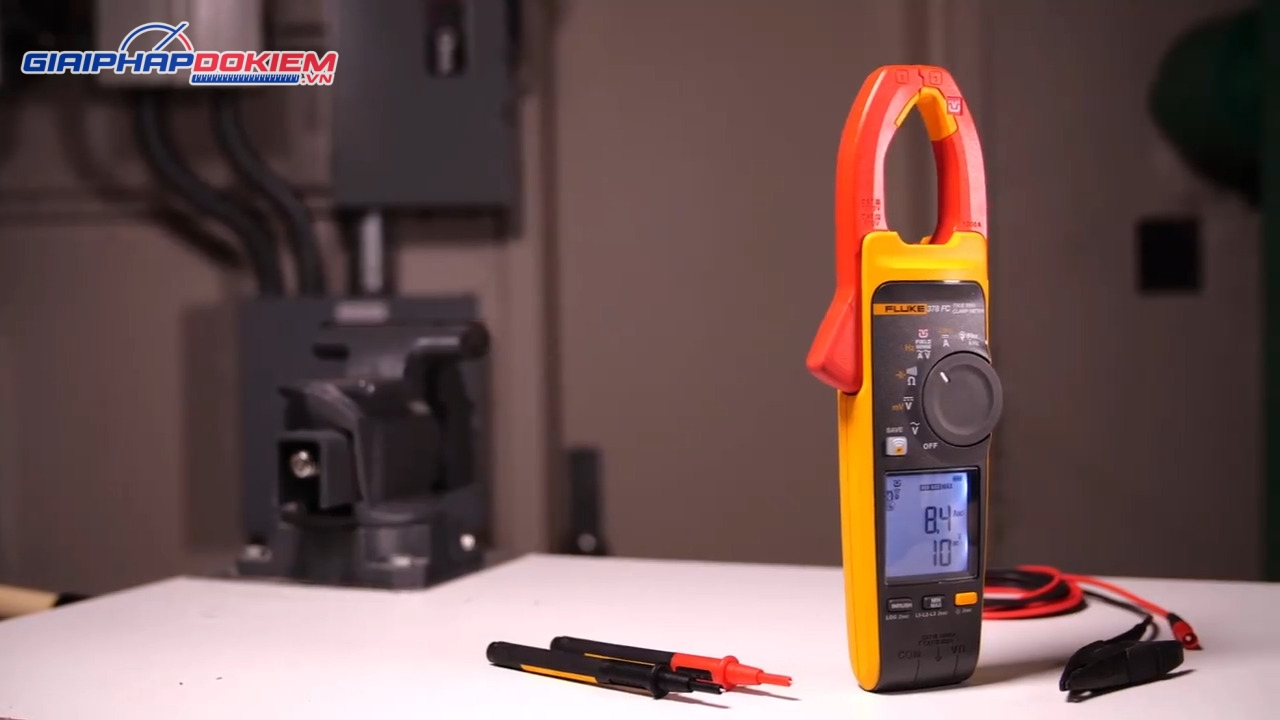

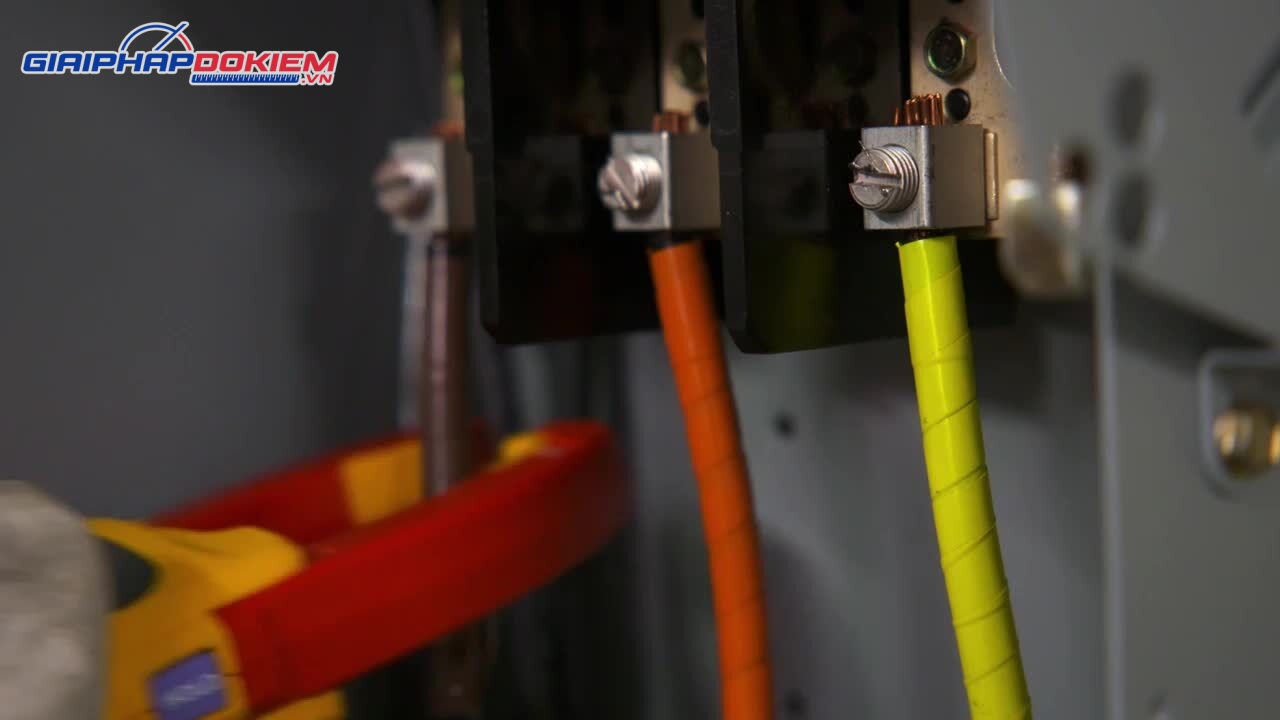

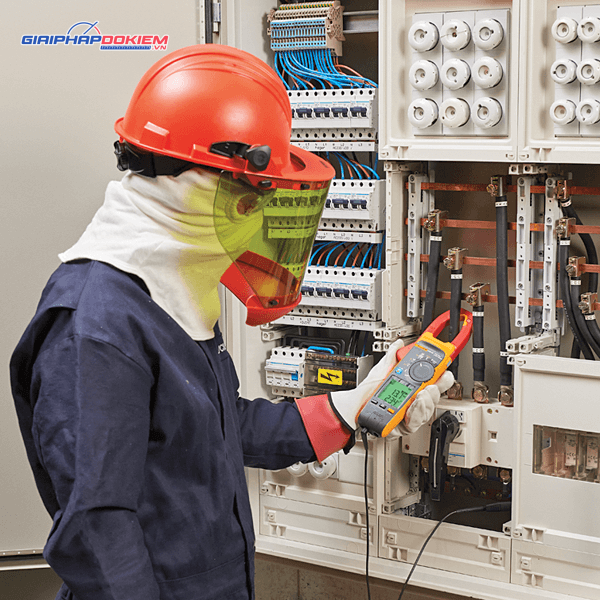

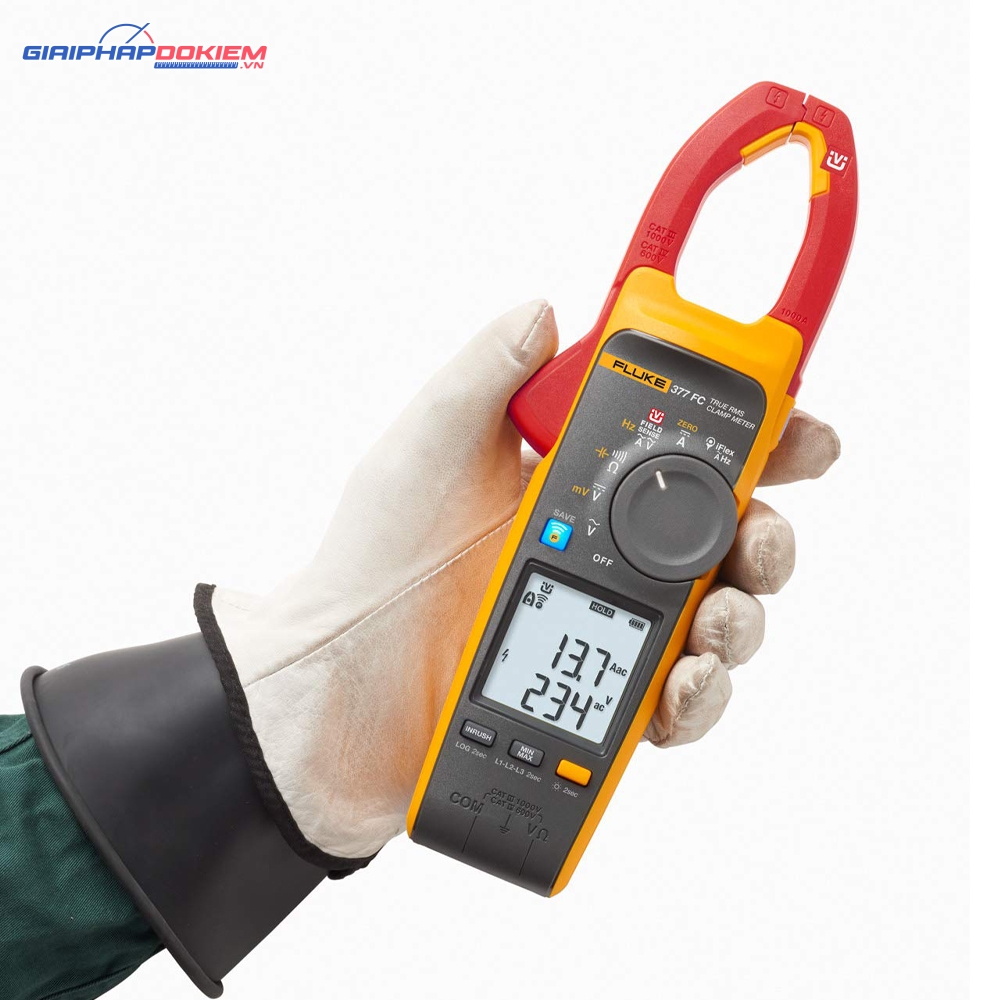

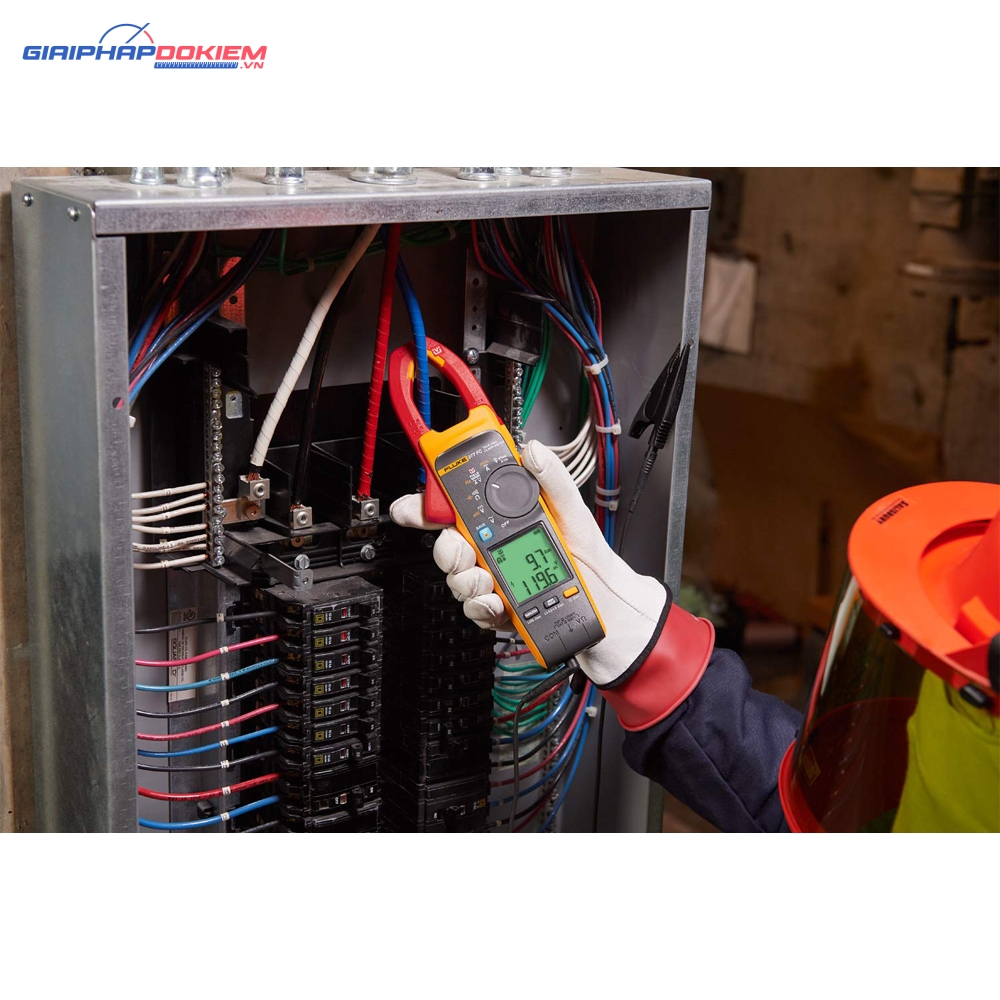

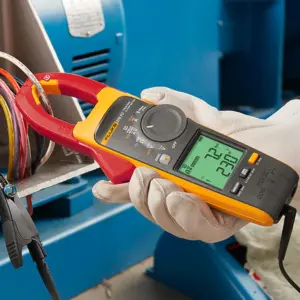

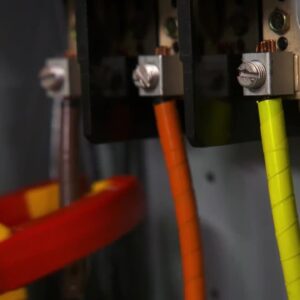

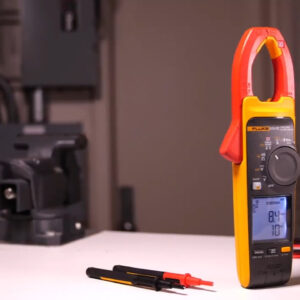

Hình ảnh nổi bật của Ampe kìm FLUKE 377 FC
