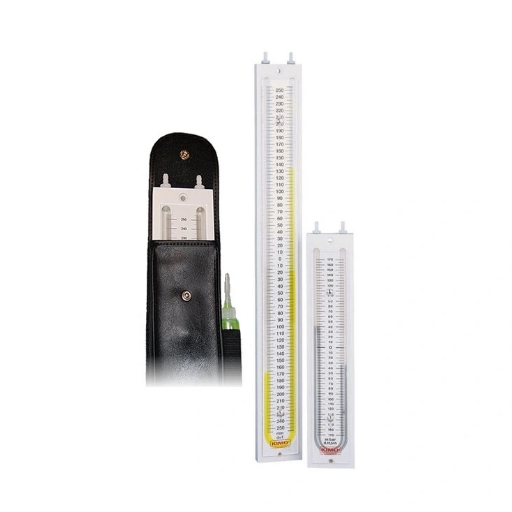

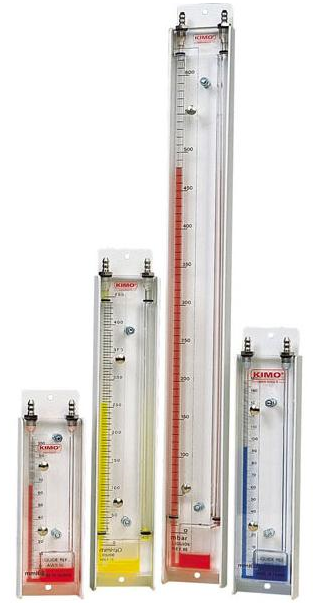

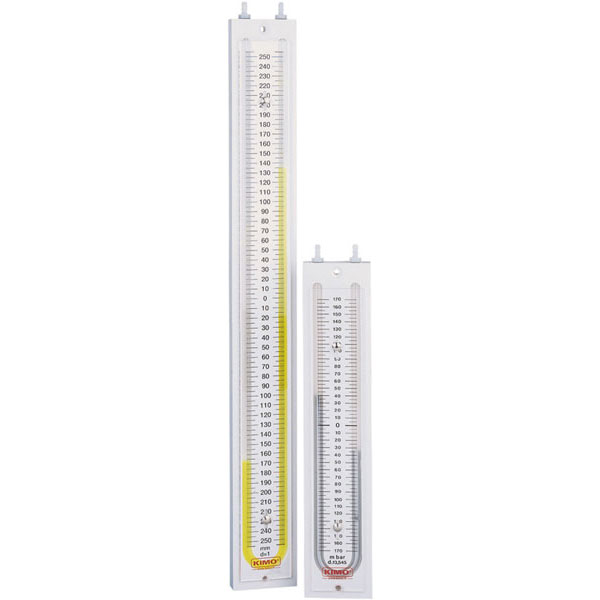

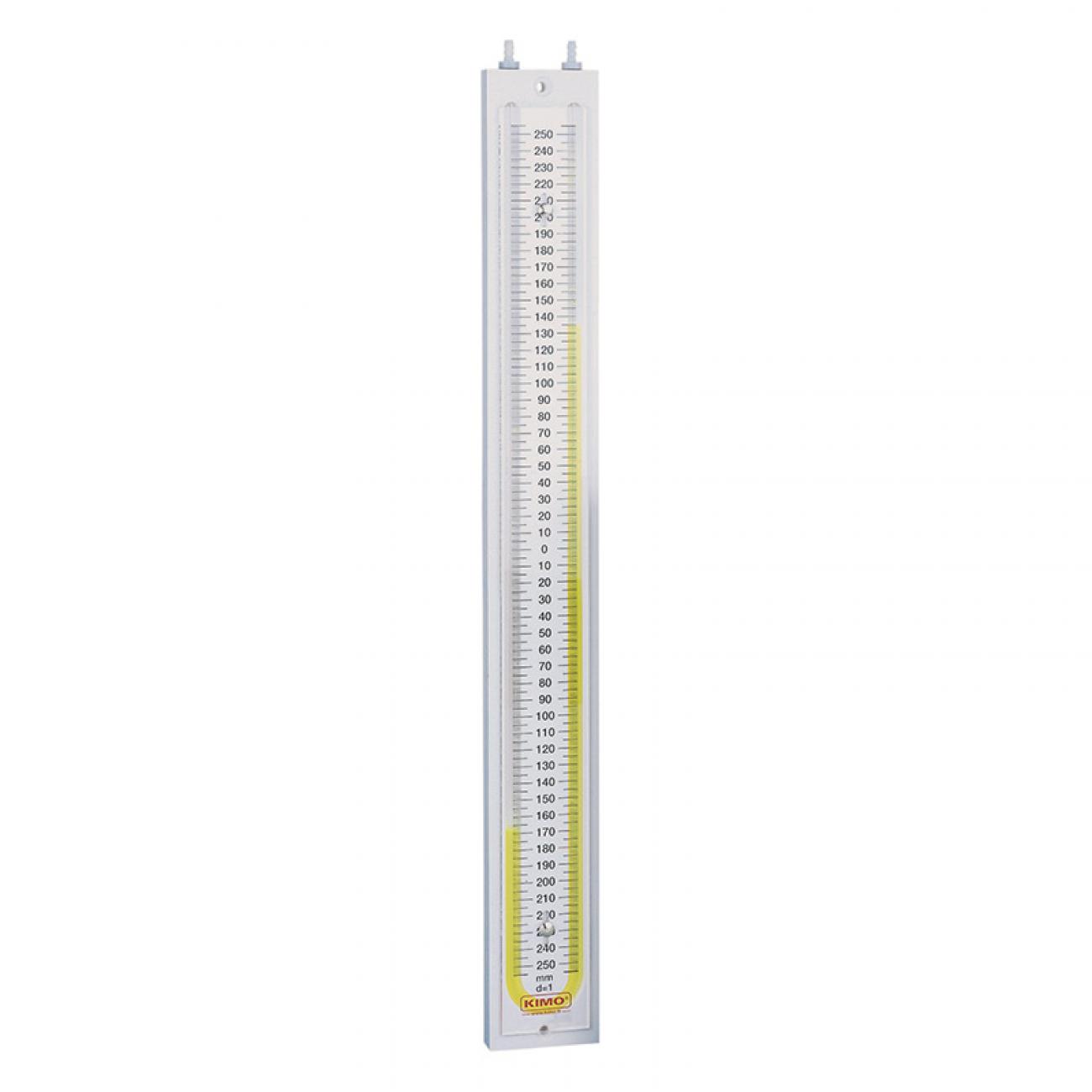

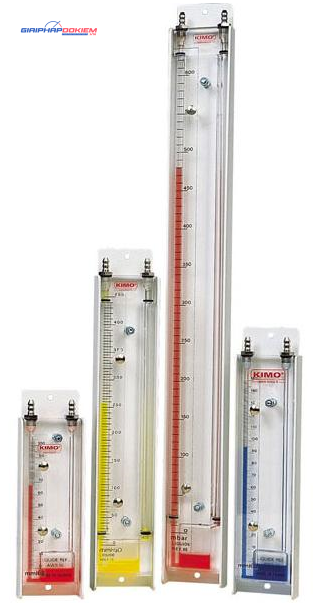

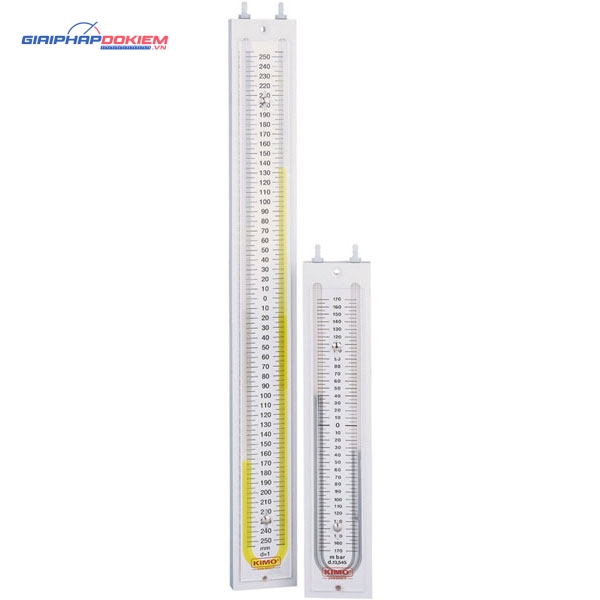

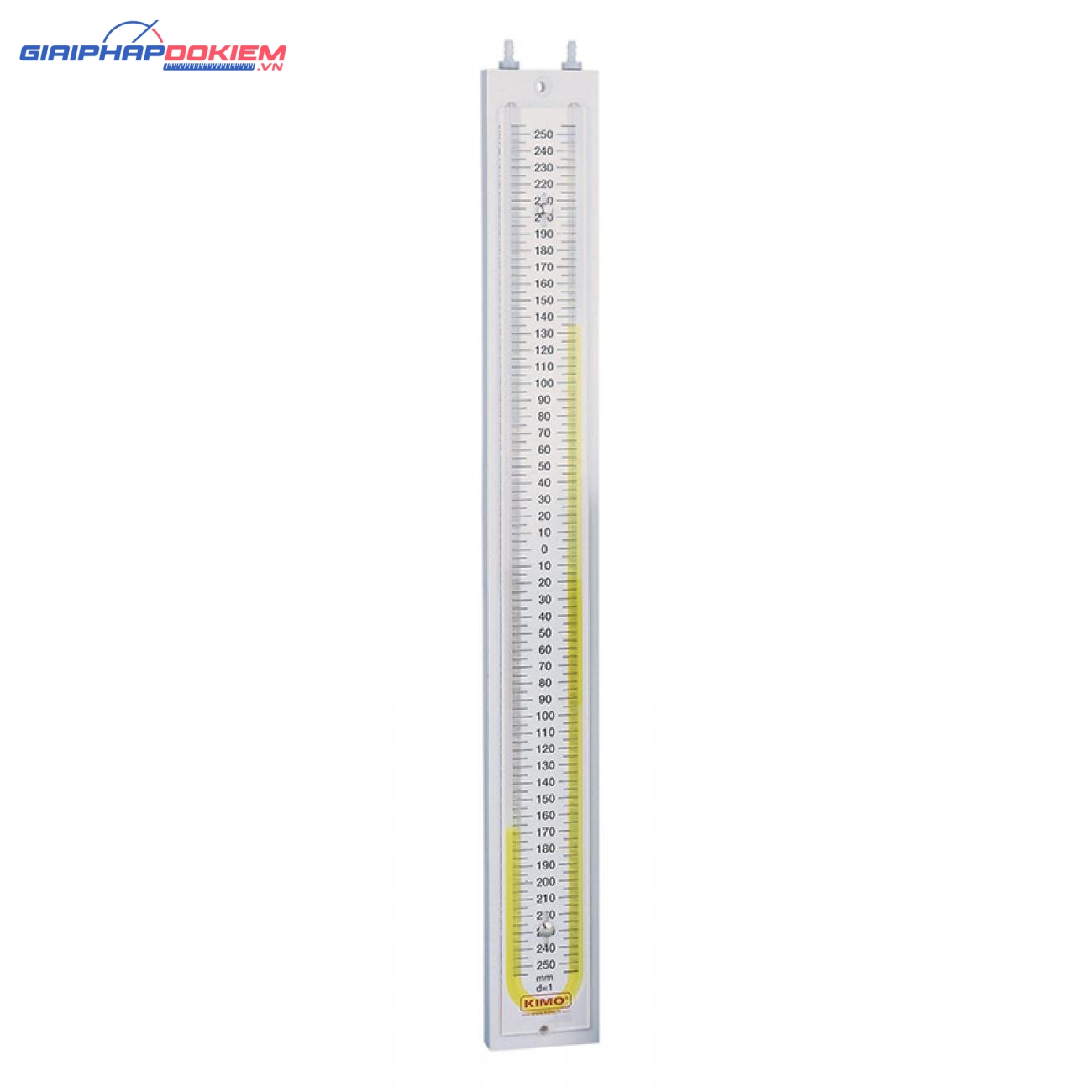

Áp kế chất lỏng chữ U, dạng đứng KIMO GF 134

Giới thiệu về Áp kế chất lỏng chữ U, dạng đứng KIMO GF 134

KIMO GF 134 được phát triển và sản xuất bởi KIMO, chủ yếu được sử dụng để kiểm tra áp suất trong các mạng lưới khí, với phạm vi đo khác nhau tùy thuộc vào loại chất lỏng manometric được sử dụng: VF 1 hoặc thủy ngân (MERCURY).

Ưu điểm nổi bật KIMO GF 134

• Cột dạng chữ “U” để đo liên tiếp áp suất dương và âm.
• Đo lường bằng cách cộng các giá trị đọc trên mỗi cột.
• Sử dụng cho cả cố định và di động.
• Điều chỉnh điểm không bằng cách di chuyển thanh trượt.
• Có khả năng chịu áp suất tĩnh trên 10 bars.
• Cột Altuglas được đặt trong khối rắn.
• Đi kèm với chai chất lỏng, 2 ốc vít và tắc kê.

Đo lường GF 134

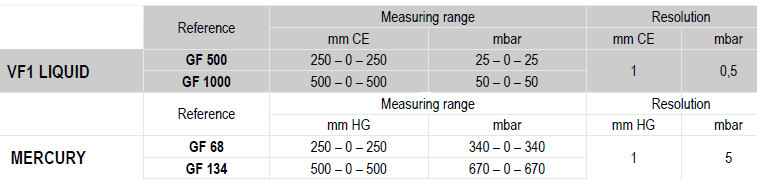

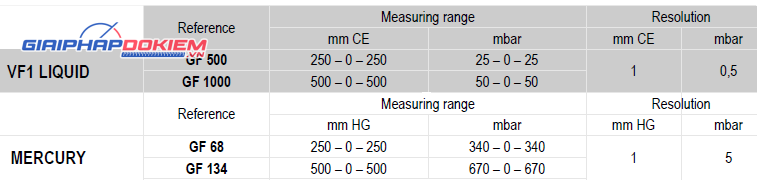

Phạm vi đo lường (Sử dụng chất lỏng MERCURY):

• 500 – 0 – 500 mm HG
• 670 – 0 – 670 mbar

Độ phân giải:

• 1 mm HG
• 5 mbar

Đặc điểm kỹ thuật KIMO GF 134:

• Phạm vi sử dụng khuyến nghị: Từ +5 đến +30°C
• Phạm vi sử dụng có thể: Từ -30 đến +60°C
• Áp suất tĩnh tối đa: 14 bars
• Thân manometer: PVC dày 20 mm
• Cột chất lỏng:
  • Ống đường kính Ø 4 x 10 mm bằng altuglas cho thủy ngân
  • Ống đường kính Ø 6 x 10 mm cho VF1
• Thanh trượt có thang đo: Altuglas trong suốt, tiết diện 54 x 3 mm
• Điều chỉnh điểm không: Bằng cách di chuyển thanh trượt có vạch chia, hành trình 20 mm
• Cố định: Thông qua ốc vít đồng thau mạ niken
• Chất lỏng đo áp suất: VF1 có mật độ 13,545 hoặc thủy ngân có mật độ 1
• Kết nối: Ống tinh thể bán cứng Ø 5×8 mm với đầu nối Delrin Ø 6.2 mm có ren M 7×100
• Gắn tường: Sử dụng 2 ốc vít Ø 5 x 25 mm
